"ГОСТ ISO 1833-21-2022. Межгосударственный стандарт. Материалы и изделия текстильные. Количественный химический анализ. Часть 21. Смеси хлорволокон, модакрилов, эластанов, ацетатов, триацетатов с некоторыми другими волокнами (метод с использованием циклогексанона)"
(введен в действие Приказом Росстандарта от 05.06.2024 N 695-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Республиканским государственным предприятием на праве хозяйственного ведения "Казахстанский институт стандартизации и метрологии" Комитета технического регулирования и метрологии Министерства торговли и интеграции Республики Казахстан на основе собственного перевода на русский язык стандарта, указанного в пункте 5

2 ВНЕСЕН Комитетом технического регулирования и метрологии Министерства торговли и интеграции Республики Казахстан

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 16 мая 2022 г. N 151-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 июня 2024 г. N 695-ст межгосударственный стандарт ГОСТ ISO 1833-21-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2025 г. с правом досрочного применения

5 Настоящий стандарт идентичен международному стандарту ISO 1833-21:2019 "Материалы и изделия текстильные. Количественный химический анализ. Часть 21. Смеси хлорволокон, модакрилов, эластанов, ацетатов, триацетатов с некоторыми другими волокнами (метод с использованием циклогексанона)" ["Textiles - Quantitative chemical analysis - Part 21: Mixtures of chlorofibres, certain modacrylics, certain elastanes, acetates, triacetates with certain other fibres (method using cyclohexanone)", IDT].

Международный стандарт ISO 1833-21:2019 разработан Техническим комитетом ISO/TC 38 "Текстильные изделия" Международной организации по стандартизации (ISO).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВЗАМЕН ГОСТ ISO 1833-21-2011

Настоящий стандарт разработан на основе международного стандарта ISO 1833-21:2019 "Материалы текстильные. Количественный химический анализ. Часть 21. Смеси хлорволокон, модакрилов, эластанов, ацетатов, триацетатов с некоторыми другими волокнами (метод с использованием циклогексанона)".

Настоящий стандарт разработан взамен ГОСТ ISO 1833-21-2011.

Второе издание отменяет и заменяет первое издание (ISO 1833-21:2006), которое было технически пересмотрено.

Основные изменения по сравнению с предыдущей редакцией:

- название было изменено с "Смеси поливинилхлоридных волокон, модифицированных акриловых, эластановых, ацетатных модифицированных, триацетатных и некоторых других волокон..." на "Смеси хлорволокон, модакрилов, эластанов, ацетатов, триацетатов с некоторыми другими волокнами...";

- в разделе 1 добавлены некоторые оставшиеся волокна;

- добавлен обязательный раздел 3 "Термины и определения", нумерация последующих пунктов изменена;

- в разделе 7 (прежний раздел 6) добавлены некоторые точные детали процедуры испытания;

- в разделе 8 (прежний раздел 7) внесен поправочный коэффициент изменения массы нерастворимого компонента в реактиве d для меламина и полиакрилата;

- в разделе 9 (прежний раздел 8) добавлено: "процентное содержание".

Список всех частей серии ISO 1833 можно найти на веб-сайте ISO.

Настоящий стандарт устанавливает метод с использованием циклогексанона для определения процентного содержания хлорволокон, модакрилов, эластанов, ацетатов, триацетатов с некоторыми другими волокнами после удаления неволокнистых веществ в текстильных материалах и изделиях, изготовленных из смесей ацетатов, триацетатов, хлорволокон, модакрилов и эластанов и шерстяных волокон, волокон из других видов волосяного покрова животных, шелковых, хлопковых, медно-аммиачных, высокомодульных, вискозных, из лиоцелла, полиамидных, меламиновых, акриловых и стекловолокон.

Смеси, содержащие хлорволокна, можно также анализировать с помощью методов испытаний по ISO 1833-13 и ISO 1833-17.

В настоящем стандарте использованы нормативные ссылки на следующий стандарт [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

ISO 1833-1, Textiles - Quantitative chemical analysis - Part 1: General principles of testing (Материалы и изделия текстильные. Количественный химический анализ. Часть 1. Общие принципы испытаний).

В настоящем стандарте термины и определения не применяются.

Примечание - ISO и IEC поддерживают терминологические базы данных для использования в стандартизации по следующим адресам:

- платформа онлайн-просмотра ISO: доступна по адресу /template/go.php?url=https://www.iso.org/obp;

- Электропедия IEC Electropedia: доступна по адресу /template/go.php?url=https://www.electropedia.org/.

Ацетаты и триацетаты, хлорволокна, некоторые модакриловые и эластановые волокна с известной сухой массой растворяют в циклогексаноне при температуре, близкой к точке кипения. Нерастворимый остаток собирают, промывают, высушивают и взвешивают. Его массу, если необходимо с поправкой, выражают в процентах относительно сухой массы смеси. Процентное содержание хлорволокон, модакриловых, эластановых, ацетатных и триацетатных волокон находят по разности сухой массы смеси и массы нерастворимого осадка.

Используют реактивы, описанные в ISO 1833-1, совместно с реактивами, указанными в 5.1 и 5.2.

Примечание - Температура кипения циклогексанона составляет 156 °C.

5.2 Этиловый спирт, 50% по объему с водой.

Используют оборудование по ISO 1833-1, а также приведенное в 6.1 - 6.5.

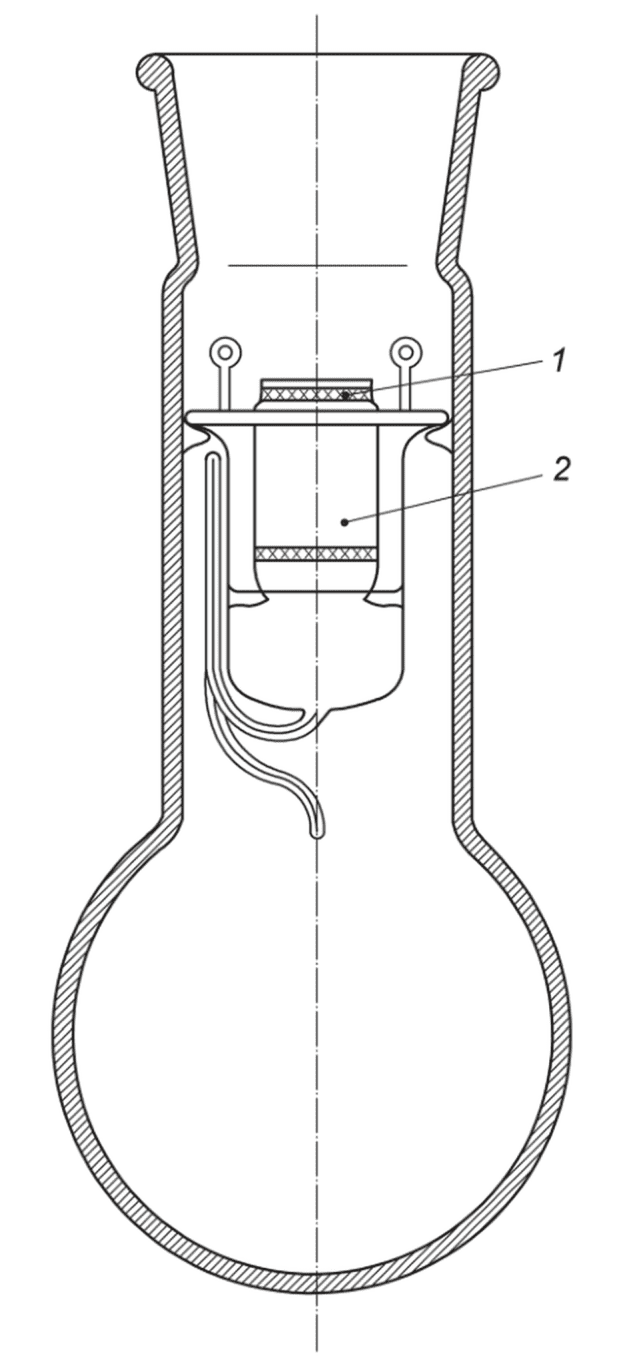

6.1 Аппарат для горячей экстракции (см. приложение А).

Примечание - Это вариант устройства, описанного в [5].

6.2 Фильтровальный тигель, вмещающий испытуемую пробу.

6.3 Пористый экран (степень пористости 1), плоская круглая пробка из стекла со стеклянным фильтром посередине.

Пробку помещают на стеклянный фильтровальный тигель.

6.4 Обратный холодильник-дефлегматор, который может быть присоединен к перегонной колбе.

6.5 Нагревательное устройство, подходящее для аппарата горячей экстракции (6.1) и определения точки кипения циклогексанона (5.1).

Выполняют общую процедуру, описанную в ISO 1833-1, после чего продолжают испытание следующим образом.

При присутствии модакрилов и эластанов необходимо провести предварительное испытание, чтобы определить, полностью ли растворимо волокно в реактиве.

Наливают в перегонную колбу циклогексанон (5.1) из расчета 100 мл на 1 г пробы.

Медленно под наклоном вдвигают в перегонную колбу экстракционный контейнер, в который предварительно помещены фильтровальный тигель (6.2), содержащий испытуемую пробу и пористый экран (6.3). Присоединяют обратный холодильник-дефлегматор (6.4). Доводят до кипения и продолжают проводить экстракцию в течение 60 мин с минимальной скоростью 12 циклов в час.

После экстракции и охлаждения вынимают экстракционный контейнер, достают из него фильтровальный тигель и снимают пористый экран.

Промывают содержимое фильтровального тигля три или четыре раза 50%-ным этиловым спиртом, нагретым приблизительно до (60 +/- 2) °C, а затем 1 л воды при (60 +/- 2) °C.

В течение или между процедурами промывки отсасывание не применяют. Дают возможность жидкости стечь под действием силы тяжести, а только затем начинают отсасывать.

Высушивают фильтровальный тигель (6.2) с остатком, затем охлаждают и взвешивают его.

Вычисляют результаты в соответствии с общими указаниями, приведенными в ISO 1833-1.

Значение поправочного коэффициента d составляет 1,00 за следующими исключениями:

- d = 1,01 - для шелкового и меламинового волокна;

- d = 1,02 - для полиакрилового волокна;

- d = 0,98 - для акрилового волокна.

Для однородных смесей текстильных волокон доверительные интервалы результатов испытания, полученных настоящим методом, не должны превышать +/- 1% при доверительной вероятности 95%.
