"ГОСТ 3189-2024. Межгосударственный стандарт. Подшипники качения. Система условных обозначений"
(введен в действие Приказом Росстандарта от 13.06.2024 N 762-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Открытым акционерным обществом "Управляющая компания ЕПК" (ОАО "УК ЕПК")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 307 "Подшипники качения и скольжения"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 апреля 2024 г. N 172-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 июня 2024 г. N 762-ст межгосударственный стандарт ГОСТ 3189-2024 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2025 г.

5 ВЗАМЕН ГОСТ 3189-89

Настоящий стандарт распространяется на подшипники качения (далее - подшипники) и устанавливает их систему условных обозначений.

Настоящий стандарт не распространяется на подшипники по ГОСТ 4060 и ГОСТ 24310.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 520 Подшипники качения. Общие технические условия

ГОСТ 831 Подшипники качения. Подшипники шариковые радиально-упорные однорядные. Общие технические требования

ГОСТ 832 Подшипники качения. Подшипники шариковые радиально-упорные сдвоенные. Общие технические требования

ГОСТ 3395 Подшипники качения. Типы и конструктивные исполнения

ГОСТ 3478 Подшипники качения. Присоединительные размеры

ГОСТ 4060 Подшипники роликовые игольчатые с одним наружным штампованным кольцом. Технические условия

ГОСТ 5377 Подшипники роликовые радиальные с короткими цилиндрическими роликами без внутреннего или наружного кольца. Типы и основные размеры

ГОСТ 5721 Подшипники качения. Подшипники роликовые сферические двухрядные с асимметричными роликами. Общие технические требования

ГОСТ 6267 Смазка ЦИАТИМ-201. Технические условия

ГОСТ 7634 Подшипники качения. Подшипники цилиндрические двухрядные и многорядные. Общие технические требования

ГОСТ 7872 Подшипники упорные шариковые одинарные и двойные. Технические условия

ГОСТ 9433 Смазка ЦИАТИМ-221. Технические условия

ГОСТ 11110 Смазка ЦИАТИМ-202. Технические условия

ГОСТ 15866 Жидкость кремнийорганическая ПФМС-4. Технические условия

ГОСТ 18179 Смазка ОКБ-122-7. Технические условия

ГОСТ 18852 Смазка ВНИИ НП-246. Технические условия

ГОСТ 19337 Смазка ВНИИ НП-274. Технические условия

ГОСТ 19774 Смазка ВНИИ НП-207. Технические условия

ГОСТ 19832 Смазка ВНИИ НП-260. Технические условия

ГОСТ 21150 Смазка Литол-24. Технические условия

ГОСТ 24310 Подшипники качения. Подшипники радиальные роликовые игольчатые без колец. Технические условия

ГОСТ 24696 Подшипники качения. Подшипники роликовые сферические двухрядные с симметричными роликами. Общие технические требования

ГОСТ 24810 Подшипники качения. Внутренние зазоры

ГОСТ 24850 Подшипники шариковые радиальные однорядные с двумя уплотнениями с широким внутренним кольцом и сферической наружной поверхностью наружного кольца. Основные размеры

ГОСТ 24955 Подшипники качения. Термины и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 24955, а также следующие термины с соответствующими определениями:

3.1 подшипниковая сталь: Высококачественная износостойкая легированная хромистая сталь для изготовления деталей подшипников.

Примечание - К подшипниковой стали относят марки, имеющие в начале ее наименования сочетание букв "ШХ".

3.2 предварительно смазанный подшипник: Подшипник качения, заполненный смазочным материалом на предприятии-изготовителе.

3.3 цилиндрический подшипник: Роликовый радиальный подшипник с цилиндрическими роликами в качестве тел качения.

4.1 Полное условное обозначение подшипника состоит из основного условного обозначения и дополнительных условных обозначений.

Дополнительное условное обозначение включает в себя префикс и постфикс.

Примечание - Частным случаем полного условного обозначения является основное условное обозначение.

4.2 Основное условное обозначение подшипника должно состоять из цифровых знаков, обозначающих его серию ширин или высот, конструктивное исполнение, тип, серию диаметров и размер номинального диаметра отверстия. Это обозначение означает, что подшипник изготовлен в общем случае:

- с присоединительными размерами по ГОСТ 3478;

- с кольцами и телами качения из подшипниковой стали, объемной закалки;

- нормального класса точности по ГОСТ 520;

- с радиальным внутренним зазором по нормальной группе внутреннего зазора по ГОСТ 24810;

- с сепаратором, установленным для основного исполнения в документации изготовителя <*>;

- с отличительными признаками, составляющими особенность конструкции по 4.2.1;

- с нерегламентированным уровнем вибрации.

--------------------------------

<*> Для подшипников, типы и конструктивные исполнения которых не перечислены в 4.2.1.

4.2.1 В основном условном обозначении подшипников необходимо учитывать отличительные признаки, составляющие особенность конструкции подшипника.

Примечание - Отличительный признак для каждого подшипника может состоять как из одного критерия, так и из нескольких одновременно, установленных в зависимости от типа подшипника в 4.2.1.1 - 4.2.1.7.

4.2.1.1 Для шариковых радиальных однорядных подшипников в качестве отличительных признаков необходимо считать:

- штампованный стальной сепаратор;

- закрытый подшипник, заполненный смазкой ЦИАТИМ-201 по ГОСТ 6267;

- номинальный диаметр отверстия не более 9 мм и штампованный латунный сепаратор;

- гибкий подшипник с массивным текстолитовым (полиамидным) сепаратором.

4.2.1.2 Для шариковых сферических двухрядных, шариковых упорных, игольчатых, конических подшипников или подшипников с длинными цилиндрическими роликами в качестве отличительного признака необходимо считать использование штампованного стального сепаратора.

4.2.1.3 Для цилиндрических подшипников в качестве отличительных признаков необходимо считать:

- однорядный подшипник с массивным латунным сепаратором на заклепках;

- двухрядный или многорядный подшипник с массивным латунным сепаратором.

4.2.1.4 Для роликовых сферических двухрядных подшипников в качестве отличительных признаков необходимо считать:

- асимметричные или симметричные ролики и массивный латунный сепаратор;

- подшипник конструктивного исполнения 05, 05Н, 15, 15Н, 35, 35Н, 75, 75Н по ГОСТ 24696 со штампованным стальным сепаратором.

4.2.1.5 Для подшипников с витыми роликами в качестве отличительного признака необходимо считать использование стальных шайб под распорки.

4.2.1.6 Для шариковых радиально-упорных однорядных подшипников в качестве отличительных признаков необходимо считать:

- номинальный диаметр отверстия не более 10 мм и штампованный латунный сепаратор или номинальный диаметр отверстия свыше 10 мм и штампованный стальной сепаратор;

- конструктивные исполнения 03К7, 03К6, 04К (кроме серии диаметров 3) по ГОСТ 831 с текстолитовым сепаратором.

4.2.1.7 Для роликовых упорных подшипников в качестве отличительного признака необходимо считать использование массивного латунного сепаратора.

4.3 Порядок расположения знаков основного условного обозначения подшипников с номинальным диаметром отверстия не более 10 мм (кроме подшипников с номинальным диаметром отверстия 0,6; 1,5 и 2,5 мм) представлен на рисунке 1, а подшипников с номинальным диаметром отверстия свыше 10 мм (кроме подшипников с номинальным диаметром отверстия 22, 28, 32, 500 мм и более) - на рисунке 2. Знаки располагают справа налево.

4.4 Обозначения серии ширин (высот), конструктивного исполнения и типа подшипника опускают, если они обозначены знаками: "0", "00" и "0" соответственно. В этом случае основное условное обозначение подшипника будет состоять из двух, трех или четырех цифровых знаков.

4.5 Префикс в виде цифровых и буквенных знаков должен включать в себя класс точности, группу радиального внутреннего зазора или группу преднатяга и момент трения.

4.6 Постфикс в виде цифровых и буквенных знаков должен включать в себя дополнительные знаки конструктивного исполнения и дополнительные технические требования.

5.1 Первый знак основного условного обозначения (см. рисунок 1) должен обозначать целое числовое значение номинального диаметра отверстия подшипника.

Примечание - Для подшипников с номинальным диаметром отверстия не более 10 мм, кроме подшипников с номинальным диаметром отверстия 0,6; 1,5 и 2,5 мм.

5.1.1 Номинальные диаметры отверстия подшипников 0,6; 1,5 и 2,5 мм необходимо обозначать числовым значением этого номинального диаметра после знака косой черты "/".

5.1.2 Если номинальный диаметр отверстия подшипника (см. рисунок 1) выражен дробным числом, кроме значений 0,6; 1,5 и 2,5 мм, то ему следует присваивать обозначение диаметра отверстия, округленного до целого числа. В условном обозначении таких подшипников на втором месте необходимо ставить знак "5".

5.2 Первые два знака основного условного обозначения (см. рисунок 2) - диаметр отверстия подшипника.

Примечание - Для подшипников с номинальным диаметром отверстия свыше 10 мм, кроме подшипников с номинальным диаметром отверстия 22, 28, 32, 500 мм и более.

5.2.1 Номинальные диаметры отверстия свыше 20 до 495 мм, кратные 5, необходимо обозначать следующим образом: частное от деления значения этого диаметра на 5.

5.2.2 Номинальные диаметры отверстий 10, 12, 15, 17 мм необходимо обозначать знаками соответственно "00", "01", "02", "03". Другие номинальные диаметры отверстий в диапазоне от 10 до 17 мм должны иметь обозначение по ближайшему указанному номинальному диаметру. В условном обозначении таких подшипников на третьем месте должен стоять знак "9".

5.2.3 Номинальные диаметры отверстия, равные 22, 28, 32, 500 мм и более, необходимо обозначать после знака косой черты "/". Для подшипников с номинальным диаметром отверстия 500 мм и свыше 500 мм номинальный диаметр отверстия необходимо обозначать цифровыми знаками, равными числовым значениям номинального диаметра отверстия.

5.2.4 Номинальные диаметры отверстия, выраженные дробным числом или числом, не кратным 5, необходимо обозначать знаками, равными приближенному целому числу, полученному от деления значения номинального диаметра на 5. В условном обозначении таких подшипников на третьем месте должен стоять знак "9".

5.2.5 Номинальный диаметр шарикового упорного двойного подшипника необходимо обозначать цифровыми знаками, равными числовому значению номинального диаметра тугого кольца одинарного подшипника.

6.1 Размерная серия подшипника должна в себе сочетать серию диаметров и серию ширин или высот и определять присоединительные размеры подшипника. Цифровой знак серии диаметров необходимо располагать на втором (см. рисунок 1) или на третьем месте (см. рисунок 2), а цифровой знак серии ширин или высот - на седьмом месте основного условного обозначения подшипника.

6.2 В соответствии с ГОСТ 3478 установлены серии диаметров 0; 8; 9; 1; 7; 2; 5; 3; 6 и 4, а также серии ширин или высот 7; 8; 9; 0; 1; 2; 3; 4; 5 и 6.

Серии диаметров указаны в порядке увеличения наружного диаметра подшипника при одинаковом диаметре отверстия.

Серии ширин или высот указаны в порядке увеличения ширины или высоты подшипника при одинаковом диаметре отверстия.

6.3 Условное обозначение размерных серий подшипников указано в таблицах 1 - 4.

6.4 Подшипники, нестандартные по диаметру отверстия или ширине (высоте) (размеры не соответствуют ГОСТ 3478, неопределенная серия), следует обозначать знаком "6" или "7" на втором месте (см. рисунок 1) и знаком "7" или "8" на третьем месте (см. рисунок 2) при нестандартном наружном диаметре или ширине.

Такие подшипники не должны иметь в обозначении седьмого знака (серию ширин или высот).

Четвертый знак основного условного обозначения (см. рисунки 1 и 2) должен быть цифрой, обозначающей тип подшипника в соответствии с таблицей 5.

Пятый и шестой знаки основного условного обозначения подшипника (см. рисунки 1 и 2) обозначают его конструктивное исполнение и должны состоять из знаков от "00" до "99". Основные конструктивные исполнения подшипников регламентированы ГОСТ 3395.

Примечание - В существующей системе условных обозначений подшипников имеют место случаи, когда обозначение конструктивного исполнения, состоящего из знаков от "00" до "99", дополнено буквой или буквой с цифрой согласно 10.3.2 и 10.3.3, при этом данный метод допускается применять, когда все цифровые знаки конструктивных исполнений подшипника от "00" до "99" заняты.

9.1 На рисунках 3 - 7 приведены примеры основного условного обозначения подшипников с номинальным диаметром отверстия не более 10 мм (кроме подшипников с номинальным диаметром отверстия 0,6; 1,5 и 2,5 мм) (см. рисунок 1).

9.2 На рисунках 8 - 13 приведены примеры основного условного обозначения подшипников с номинальным диаметром отверстия свыше 10 мм (кроме подшипников с диаметром отверстия 22, 28, 32, 500 мм и более) (см. рисунок 2).

5 Подшипник шариковый радиальный однорядный с защитной шайбой 602/32.

Построение дополнительных условных обозначений, располагаемых перед основным условным обозначением (префикс) и располагаемых после основного условного обозначения (постфикс) в соответствии с рисунком 14.

При отсутствии необходимости применения того или иного знака данный знак не указывают.

10.2.1 Знаки префикса должны быть в соответствии с приведенными в таблице 6.

Для цилиндрических подшипников с коническим отверстием с невзаимозаменяемыми кольцами для группы внутреннего зазора 0 знак условного обозначения не указывают.

10.2.2 Знаки префикса необходимо располагать в порядке перечисления справа налево от основного обозначения подшипника, отделяя от него знаком тире.

10.2.3 Условное обозначение подшипников с регламентированным моментом трения, со значением радиального внутреннего зазора по нормальной группе, т.е. не имеющее знака зазора, на месте знака зазора должно содержать знак "М".

Пример - 1М5-1000900, 1М0-205, 2М6-306.

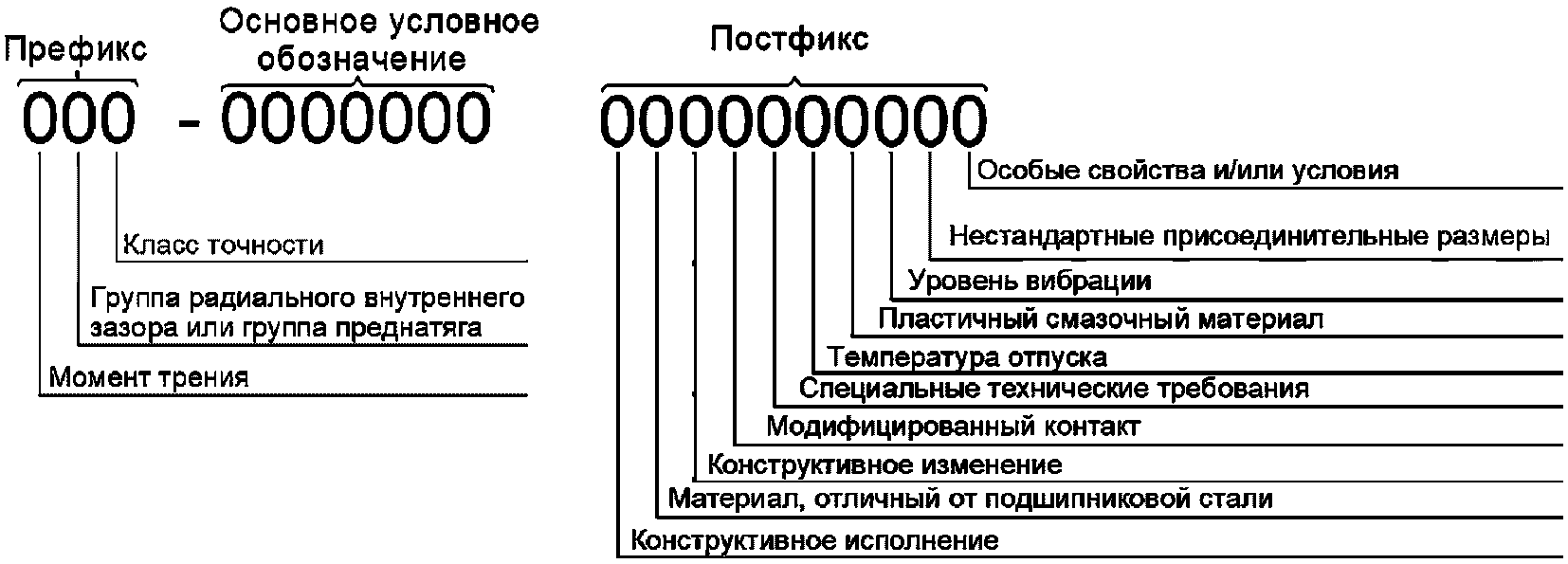

Знаки постфикса должны соответствовать приведенным на рисунке 14, располагая в указанном на нем порядке.

Примечание - С помощью знаков постфикса условно обозначают различные варианты конструктивных исполнений, их изменение, изменение применяемого материала деталей подшипника, изменение смазочного материала и других технических требований по отношению к первоначальной конструкции.

Знаки условного обозначения конструктивного исполнения применяют в соответствии со следующими стандартами:

- ГОСТ 5721, ГОСТ 24696;

- ГОСТ 5377;

- ГОСТ 7634;

- ГОСТ 7872;

- ГОСТ 24850;

- ГОСТ 831;

- ГОСТ 832.

Особенности конструкции для определенных типов подшипников имеют следующие знаки условного обозначения, указываемые непосредственно после основного условного обозначения подшипника:

- Н - подшипники шариковые линейные с вырезанным сектором;

- П - подшипники шариковые линейные с разрезным наружным кольцом;

- J - подшипники цилиндрические со штампованным сепаратором из стали;

- К7 - подшипники шариковые радиальные однорядные с уплотнениями, со сферической наружной поверхностью, со стопорным штифтом в наружном кольце;

- К10 - подшипники шариковые радиальные однорядные со сферической наружной поверхностью, со стопорным штифтом в наружном кольце, с улучшенной конструкцией уплотнений;

- К11 - подшипники шариковые радиально-упорные со штампованным сепаратором;

- В - подшипники разделенные;

- СТ - подшипники термостабилизированные;

- DG - подшипники глубокожелобные;

- MB - подшипники магнитные;

- N1 - подшипники с одним фиксирующем пазом на наружном (свободном) кольце;

- N2 - подшипники с двумя фиксирующими пазами на наружном (свободном) кольце;

- US - подшипники с усеченными шариками.

10.3.4.1 Знаки условного обозначения материалов колец и тел качения указаны в таблице 7 <*>.

--------------------------------

<*> В подшипниках, разработанных до выхода настоящего стандарта, цифровой знак рядом с буквой обозначает конструктивное изменение в подшипнике.

10.3.4.2 Знаки условного обозначения материалов массивного сепаратора указаны в таблице 8.

10.3.4.3 При наличии в условном обозначении подшипника знака условного обозначения материала колец и/или тел качения знак условного обозначения материала массивного сепаратора, как правило, не указывают.

Роликовый подшипник с профилированными роликами (бомбинированный, логарифмический и другие профили) и с дорожками качения колец, т.е. подшипник с модифицированным контактом, должен иметь знак условного обозначения "М". При последующих изменениях модифицированного контакта применяют обозначение "М1", "М2" и т.д.

10.3.6.1 Подшипники с ужесточенными требованиями к шероховатости поверхностей деталей, к покрытиям, радиальному внутреннему зазору, осевому внутреннему зазору, к моменту трения и к другим параметрам должны иметь знак условного обозначения "У", при последующем внесении изменений - "У1", "У2" и т.д.

10.3.6.2 Допускается для подшипников с расширенными диапазонами осевого внутреннего зазора по ГОСТ 24810 или по документации изготовителя указывать в условном обозначении "У".

10.3.6.3 При ужесточении требований по радиальному внутреннему зазору в рамках группы радиального зазора в условном обозначении подшипника в префиксе необходимо указывать знак условного обозначения группы зазора, в постфиксе - знак условного обозначения "У".

Если кольца подшипников подвергают повышенной температуре стабилизирующего отпуска, то в условном обозначении подшипника необходимо указывать знаки, приведенные в таблице 9.

Для предварительно смазанных подшипников знак условного обозначения марки смазочного материала должен быть в соответствии с таблицей 10.

Примечание - При необходимости присвоения условного знака нового смазочного материала предложения следует направлять в секретариат МТК 307 "Подшипники качения и скольжения".

10.3.9.1 Условное обозначение подшипников с регламентированным уровнем вибрации по скорости в трех полосах частот должно состоять:

- из знака "Ш", обозначающего регламентацию показателей вибрации;

- знаков "1", "2" ... "9", обозначающих порядковый номер вибрационного разряда подшипника согласно документации разработчика.

Знак "Ш" без порядкового номера вибрационного разряда подшипника должен соответствовать наибольшему значению регламентируемых показателей.

10.3.9.2 Условное обозначение подшипников с регламентированным уровнем вибрации по скорости в трех полосах частот и с регламентированным уровнем импульса вибрации, должно состоять:

- из знака "Ш", обозначающего регламентацию показателей вибрации;

- знаков "1", "2" ... "9", обозначающих порядковый номер вибрационного разряда подшипника по скорости в трех полосах частот согласно документации разработчика;

- знаков "1", "2" ... "9", обозначающих порядковый номер разряда по импульсу вибрации.

Если в основном условном обозначении уже учтен знак отличия присоединительных размеров от ГОСТ 3478 (см. 6.4) подшипники с номинальным диаметром свыше 10 мм при последующем изменении присоединительных размеров необходимо обозначать знаком "Ж".

При последующем изменении присоединительных размеров к знаку "Ж" необходимо добавлять цифру по порядку.

10.3.11.1 Изолирующие подшипники, предотвращающие прохождение электрического тока и/или выравнивание разности потенциалов при заданных характеристиках изоляции, необходимо обозначать знаком "И".

10.3.11.2 Сенсорные подшипники с одним или более встроенными измерительными преобразователями, состоящими из электромеханических и/или электронных компонентов, необходимо обозначать знаком "S".

10.3.12.1 К конструктивным изменениям следует относить:

- изменение номинального размера элемента внутренней конструкции подшипника и/или его предельного отклонения;

- изменение формы элементов внутренней конструкции подшипника.

10.3.12.2 При внесении конструктивного изменения в детали подшипника, в условном обозначении которого знаки постфикса отсутствуют, после основного условного обозначения указывают знак "D". При последующих изменениях знаки - "D1", "D2" и т.д.

10.3.12.3 При внесении в детали подшипника конструктивного изменения, в условном обозначении которого условные знаки постфикса по 10.3.2 и 10.3.3, после этих условных знаков указывают знак "D". При последующих изменениях знаки - "D1", "D2" и т.д.

10.3.12.4 При внесении в детали подшипника конструктивного изменения, в условном обозначении которого условные знаки постфикса по 10.3.7 - 10.3.9, перед этими условными знаками указывают знак "D". При последующих изменениях знаки - "D1", "D2" и т.д.

10.3.12.5 При внесении в детали (за исключением сепаратора) подшипника конструктивного изменения, в условном обозначении которого имеется знак материала колец и/или тел качения, после него указывают знак "D". При последующих изменениях знаки - "D1", "D2" и т.д.

Пример - В подшипник 3680Х вносят первое конструктивное изменение, при этом условное обозначение подшипника станет 3680ХD.

10.3.12.6 При внесении в сепаратор конструктивного изменения, в условном обозначении которого имеется знак материала сепаратора, к нему необходимо добавлять знак, соответствующий порядковому номеру изменения. При первом - "1", при последующих изменениях - "2", "3" и т.д.

Пример - В сепаратор подшипника 42726Л вносят какое-либо конструктивное изменение, при этом условное обозначение подшипника станет 42726Л1.

10.3.12.7 При внесении в детали подшипника (за исключением сепаратора, имеющего в условном обозначении материал) конструктивного изменения (за исключением 10.3.5), в условном обозначении которого имеется знак модифицированного контакта, перед ним указывают знак "D". При последующих изменениях знаки - "D1", "D2" и т.д.
