"ГОСТ ISO 13355-2024. Межгосударственный стандарт. Упаковка транспортная наполненная. Испытание на случайную вертикальную вибрацию"
(введен в действие Приказом Росстандарта от 11.04.2024 N 442-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "Институт стандартизации") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 223 "Упаковка"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 января 2024 г. N 169-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 апреля 2024 г. N 442-ст межгосударственный стандарт ГОСТ ISO 13355-2024 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2024 г.

5 Настоящий стандарт идентичен международному стандарту ISO 13355:2016 "Упаковка. Упаковка транспортная наполненная и единичные грузы. Испытания на вертикальную случайную вибрацию" ("Packaging - Complete, filled transport packages and unit loads - Vertical random vibration test", IDT).

Стандарт разработан подкомитетом SC 3 "Технические требования и методы испытаний способов упаковки, единиц упаковки и единичных грузов" Технического комитета ISO/TC 122 "Упаковка" Международной организации по стандартизации ISO.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.

Дополнительные примечания в тексте стандарта, выделенные курсивом, приведены для пояснения текста оригинала

6 ВВЕДЕН ВПЕРВЫЕ

Испытание на случайную вибрацию является более подходящим методом воспроизведения естественной вибрации во время транспортирования, чем испытание на синусоидальную вибрацию. По этой причине при наличии подходящего лабораторного оборудования испытание на случайную вибрацию предпочтительнее испытаний на синусоидальную вибрацию с постоянной частотой или переменной в расширенном диапазоне частот вибрации, аналогичных методам, приведенным в ISO 2247 и ISO 8318.

Настоящий стандарт устанавливает метод испытания на случайную вертикальную вибрацию наполненной транспортной упаковки и единичных грузов с использованием случайных колебаний <1>. В настоящем стандарте также приведены методы оценки эксплуатационных характеристик упаковки с точки зрения ее прочности и защиты, которую она обеспечивает содержимому при воздействии вертикальной вибрации. Испытание, приведенное в настоящем стандарте, может быть использовано как самостоятельное испытание для определения влияния вертикальной вибрации или как часть серии испытаний для определения способности испытуемого образца выдерживать нагрузки в процессе обращения, включая воздействие вибрации.

--------------------------------

<1> Теория случайных колебаний обсуждается в IEC 60068-2-64.

Примечание - В настоящем стандарте упаковка с размещенной в ней продукцией или единичный груз рассматриваются как испытуемый образец.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

ISO 2206, Packaging - Complete, filled transport packages - Identification of parts when testing (Упаковка. Упаковка транспортная наполненная. Обозначение частей тары при испытаниях)

ISO 2233, Packaging - Complete, filled transport packages and unit loads - Conditioning for testing (Упаковывание. Упаковка транспортная в сборе, наполненная и единичные грузы. Кондиционирование для испытаний)

ISO 2234, Packaging - Complete, filled transport packages and unit loads - Stacking tests using a static load (Упаковка. Транспортная упаковка с товарами и единичные грузы. Испытание на штабелирование при статической нагрузке)

Испытуемый образец помещают на вибрационный стол (вибростол), где подвергают воздействию вибрации, используя для этого случайные колебания с частотой в диапазоне, актуальном для испытуемого образца. Климатические условия, продолжительность испытания, спектральная плотность мощности по ускорению, положение образца и способ крепления определяют заранее.

Требования к установке испытуемого образца на вибрационную платформу приведены в ISO 4180:2009, пункт 10.7.1.

Примечание - При необходимости к испытуемому образцу прикладывают нагрузку с целью имитации условий нахождения в нижней части штабеля.

Стол необходимого размера, обладающий подходящими свойствами (с точки зрения массивности, возможности перемещения, диапазона воспроизводимых частот), позволяющими ему оставаться в неподвижном состоянии (его наименьшая резонансная частота должна быть выше наибольшей частоты при испытании) и горизонтальном положении в процессе испытания.

Диапазон воспроизводимых частот должен составлять от 2 до 200 Гц с дискретностью не менее 1 Гц. Принимая во внимание резонансную частоту сейсмически устойчивого основания испытательного оборудования, нижняя граница диапазона воспроизводимых частот может быть изменена по согласованию заинтересованных сторон или на основании технической инструкции испытательного оборудования.

Стол может быть оснащен следующими устройствами:

- низким барьером, препятствующим горизонтальному и вертикальному смещению образца во время испытания;

- высоким барьером или другими средствами для удержания в определенном положении установленной на испытуемом образце нагрузки во время испытания.

Помимо этого, аппаратура должна соответствовать требованиям и допускам, приведенным в разделе 6.

Система, состоящая из акселерометров, преобразователей сигналов и компьютера, позволяющая:

- генерировать вибрацию с требуемой спектральной плотностью мощности по ускорению;

- контролировать смещение вибростола посредством отклика на сигнал акселерометра, контролирующего ускорение стола;

- выполнять анализ как минимум со 120 статистическими степенями свободы;

- иметь каналы сбора данных и управления, обеспечивающие получение значения контролируемого параметра с точностью до 5% в диапазоне частот, установленном для испытания.

Испытуемый образец обычно должен быть наполнен предназначенным для него содержимым. Однако допускается применять имитирующее или заменяющее содержимое при условии, что его размеры и физические свойства максимально близки к размерам и свойствам предполагаемого содержимого.

Следует убедиться, что испытуемый образец, подготовленный к испытанию, закрыт надлежащим образом. При использовании имитирующего или заменяющего содержимого следует убедиться, что применен обычный способ закрывания.

Кондиционирование испытуемого образца проводят в соответствии с ISO 2233.

Испытание проводят в тех же условиях, в которых проводилось кондиционирование образцов, если это существенно для эксплуатационных характеристик образца.

В других случаях испытание следует проводить в условиях, близких к условиям кондиционирования.

Испытуемый образец помещают в заданном положении на вибрационный стол (см. 4.1) таким образом, чтобы центр тяжести находился как можно ближе к центру стола; если образец к столу не прикрепляют, то его можно огородить. При необходимости приложения к образцу дополнительной нагрузки процедуру нагрузки проводят в соответствии с ISO 2234.

Ускорение вибростола измеряют как можно ближе к испытуемому образцу.

Следует убедиться, что горизонтальная составляющая ускорения не превышает вертикальную составляющую более чем на 20%.

Испытание начинают при уровне шума на 6 дБ ниже уровня проведения испытания, чтобы система могла достичь устойчивого профиля спектральной плотности мощности, затем осторожно регулируют уровень шума до уровня проведения испытания и продолжают испытание в течение заданного времени.

При отсутствии экспериментальных данных о влиянии факторов транспортирования, которые необходимо воспроизвести, продолжительность испытания и спектральную плотность мощности по ускорению вибростола устанавливают в соответствии с приложением A.

Когда система распределения и интенсивность ускорения вибрации частично известны, продолжительность испытания и спектральную плотность мощности по ускорению вибростола определяют, как указано в B.1 или B.2.

Примечание - Спектр вибрации зависит от условий транспортирования, таких как состояние дорожного покрытия или тип транспортного средства. Поэтому по возможности испытания проводят с учетом спектра вибрации, полученного по результатам измерений в конкретных условиях транспортирования.

Режим испытания может быть изменен по согласованию заинтересованных сторон. В этом случае изменение и причины должны быть отражены в протоколе испытаний.

Допуск на среднеквадратичный результат измерения ускорения не должен превышать 15%; полученная спектральная плотность мощности по ускорению тестового сигнала не должна отклоняться более чем на +/- 3 дБ во всем диапазоне частот испытания.

Испытание можно приостанавливать в любое время для визуальной оценки испытуемого образца или по любым другим причинам.

Протокол испытаний должен содержать следующую информацию:

- ссылку на настоящий стандарт;

- наименование и адрес испытательной лаборатории и заказчика;

- уникальный идентификационный номер протокола;

- дату окончания подготовки образца и дату(ы) проведения испытания;

- имя, должность и подпись лица (лиц), ответственного(ых) за протокол;

- примечание, в котором указано, что результаты относятся только к испытанным образцам;

- примечание, в котором указано, что протокол не может быть воспроизведен, кроме как полностью, без письменного разрешения испытательной лаборатории;

- количество образцов, подвергнутых испытанию;

- полное описание испытуемого образца, включая размеры, массу, технические характеристики конструкции и материала, а также вспомогательных приспособлений способов амортизации, блокировки, закрывания и закрепления в соответствии с ISO 2206;

- полное и детальное описание содержимого в случае использования имитирующего или заменяющего содержимого;

- общую массу испытуемого образца;

- относительную влажность, температуру и время кондиционирования, а также температуру и относительную влажность воздуха в помещении в период испытания (при этом отмечают соответствие указанных значений требованиям ISO 2233);

- продолжительность испытания, диапазон частот, примененную спектральную плотность мощности по ускорению и полученное среднеквадратичное значение результатов измерения ускорения;

- информацию о том, применялась ли нагрузка, и если применялась, то указывают массу приложенной нагрузки в килограммах и период времени, в течение которого испытуемый образец находился под нагрузкой;

- способы ограждения с указанием, были ли применены низкие или высокие барьеры;

- любые отклонения от метода испытания, описанного в настоящем стандарте;

- результаты испытания и любые сведения, которые могут способствовать правильной интерпретации результатов;

- описание позиции(й), в которой(ых) испытывался образец, с использованием метода идентификации, приведенного в ISO 2206;

- перечень оборудования с указанием соответствующих серийных номеров (при необходимости указывают данные калибровки).

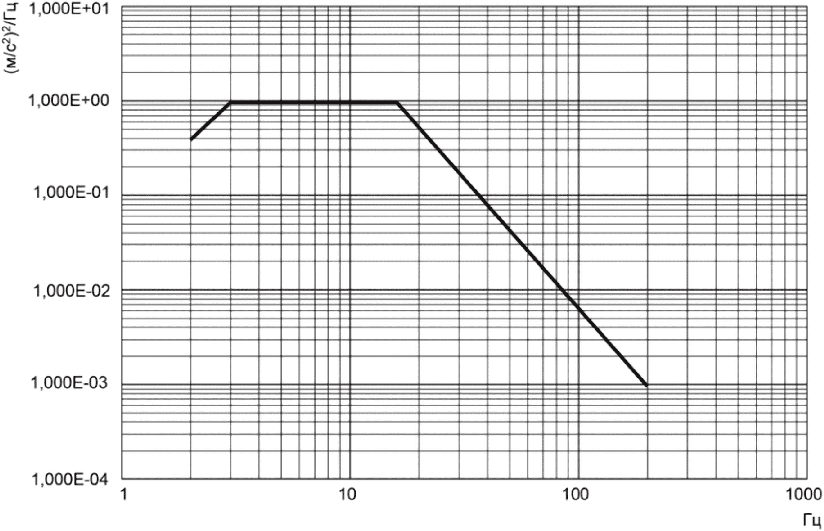

В таблице A.1 и на рисунке A.1 приведены уровни спектральной плотности мощности, которые могут быть использованы для имитации обычного транспортирования (преимущественно автотранспортом) при недоступности зарегистрированных экспериментальных данных.

Значение общего среднеквадратичного отклонения ускорения в частотном диапазоне составляет 5,926 м/с² (0,604 g).

Рекомендуемая минимальная продолжительность испытания для каждой позиции испытуемого образца составляет 30 мин. Взаимосвязь между расстоянием транспортирования и продолжительностью испытания в настоящем стандарте не рассматривается.

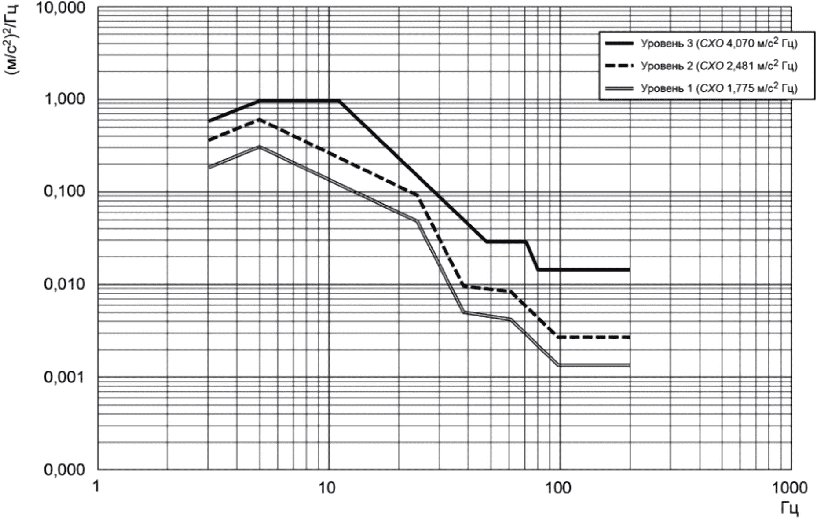

Данные испытания, представленные в таблице B.1 и на рисунке B.1, получены в условиях имитации транспортирования автотранспортом в течение 12 ч. Испытание многоуровневое, в котором все три уровня проводились последовательно и в любом порядке. Для сокращения продолжительности испытания уровни могут быть повышены путем умножения значений всех спектральных плотностей мощности на коэффициенты, приведенные в таблице B.2.

При необходимости три уровня испытания могут быть использованы независимо друг от друга (см. [5]).

--------------------------------

<1> СКО - среднеквадратичное отклонение.

Примечания

1 При испытании с низкими частотами расстояние между пиками может превышать 25,4 мм.

2 Диапазон частот от 5 до 200 Гц может быть достаточным для испытания небольших образцов.

Минимальная рекомендуемая продолжительность испытания составляет 30 мин.

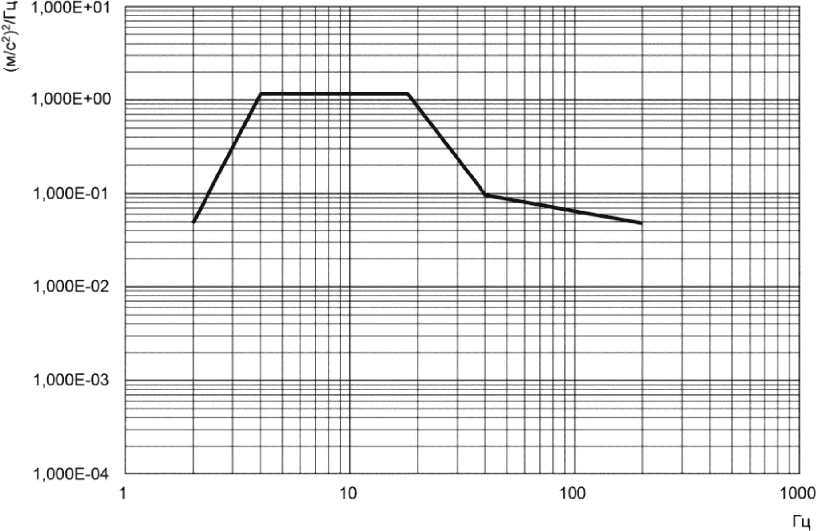

В таблице B.3 и на рисунке B.2 представлена спектральная плотность мощности, полученная по результатам измерений при транспортировании 20 т груза по территории Японии в наполовину загруженном грузовом автотранспорте.

См. [6].

Значение общего среднеквадратичного отклонения ускорения в частотном диапазоне составляет 4,707 м/с² (0,48 g).
