МКС 75.160.10
Дата введения
1 марта 2019 года
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
1 РАЗРАБОТАН Акционерным обществом "Восточный научно-исследовательский углехимический институт" (АО "ВУХИН"), Техническим комитетом по стандартизации ТК 395 "Кокс и продукты коксохимии"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 августа 2017 г. N 102-П)
За принятие проголосовали:
4 Приказом Федерального агентства по техническому регулированию и метрологии от 4 апреля 2018 г. N 171-ст межгосударственный стандарт ГОСТ 9521-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2019 г.
5 ВЗАМЕН ГОСТ 9521-74
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Коксуемость (на английском coking power) - свойство измельченного угля спекаться с последующим образованием кокса с установленной крупностью и прочностью кусков. Это один из важнейших показателей углей и смесей из углей (шихт), характеризующий их ценность для производства.
Данный метод позволяет: смоделировать процессы, происходящие в камере коксовой батареи; оперативно определить показатели физико-механических свойств кокса, полученного из шихт различного состава; спрогнозировать качественные характеристики кокса, получаемого в промышленности. Также метод используется для подготовки кокса для определения показателей послереакционной прочности, а именно: реакционной способности CRI, %, и послереакционной прочности CSR, %, по ГОСТ Р 54250.
Метод активно используется АО "ВУХИН" начиная с 1974 г. и по настоящее время для проведения научно-исследовательских работ по заказам, поступившим с коксохимических предприятий и обогатительных фабрик Российской Федерации и всего мира.
Настоящий стандарт распространяется на каменные угли и устанавливает метод определения коксуемости углей и их смесей.
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 1186 Угли каменные. Метод определения пластометрических показателей
ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики
ГОСТ 3722 Подшипники качения. Шарики стальные. Технические условия
ГОСТ 5632 Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
ГОСТ 6616 Преобразователи термоэлектрические. Общие технические условия
(ссылка введена Изменением N 1, введенным в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
ГОСТ 9815 Угли бурые, каменные, антрацит и горючие сланцы. Метод отбора пластовых проб
ГОСТ 10742 Угли бурые, каменные, антрацит, горючие сланцы и угольные брикеты. Методы отбора и подготовки проб для лабораторных испытаний
ГОСТ 12766.1 Проволока из прецизионных сплавов с высоким электрическим сопротивлением. Технические условия
ГОСТ 17070 Угли. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
(примечание в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
В настоящем стандарте применены термины и определения по ГОСТ 17070.
Сущность метода заключается в коксовании испытуемого угля или смеси углей в электропечи и в определении показателей физико-механических свойств кокса, условно характеризующих коксуемость углей, обозначаемых индексами:
- Вк - выход валового кокса, %;
-
- П25 и П10 - прочность кускового кокса, %;
- Пс - прочность тела кокса, %.
5.1 Для проведения испытания применяют:
5.1.1 Электропечь для лабораторного коксования (см. рисунок 1) (далее - электропечь) с обогревательной камерой с внутренними размерами, не превышающими 200 x 300 x 190 мм (ширина x глубина x высота). На правой и левой стенках камеры размещено по шесть нагревательных элементов, соединенных последовательно.

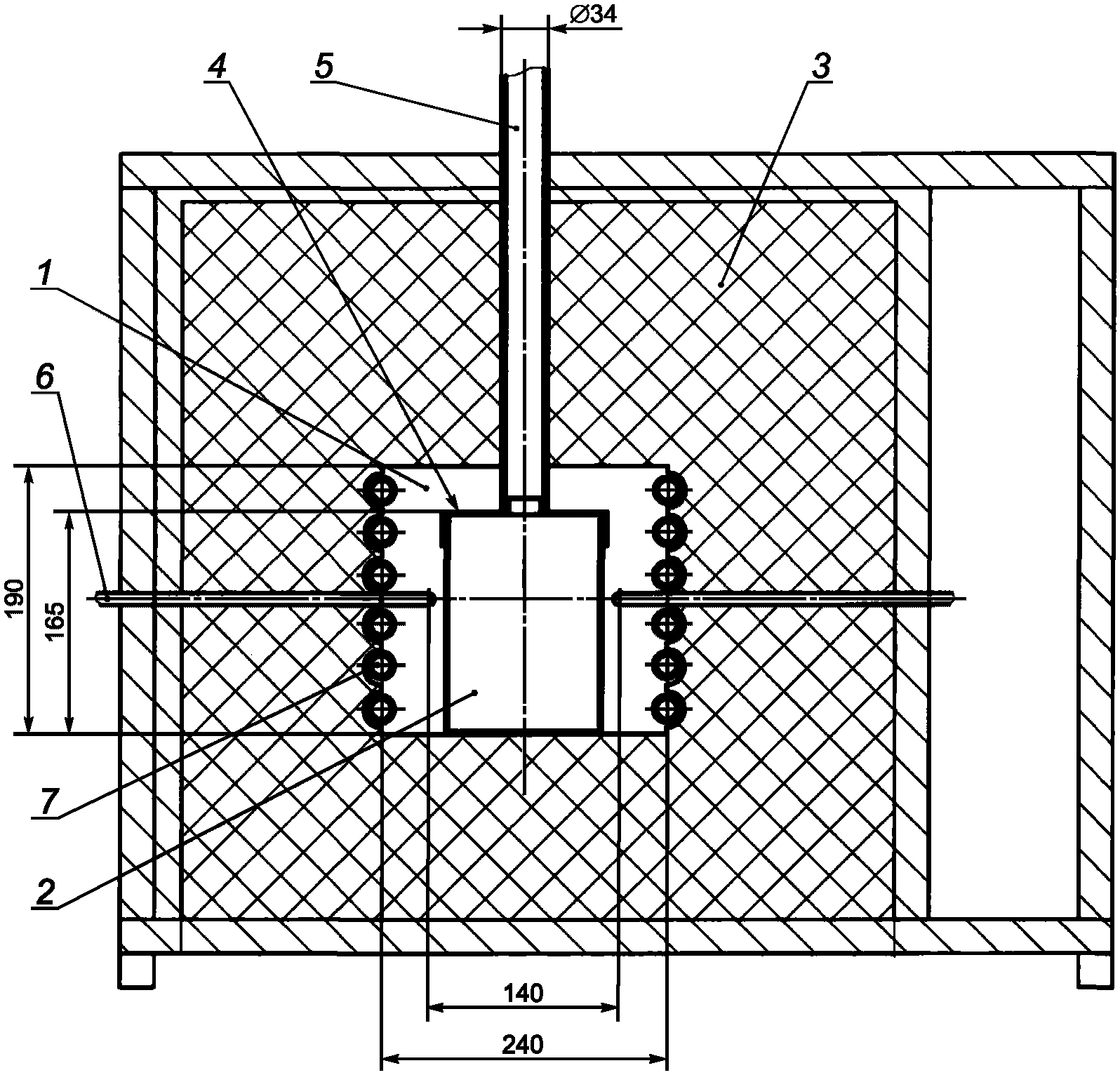

![]() 1 - камера печи; 2 - реторта с углем для коксования;
3 - огнеупорная футеровка печи; 4 - крышка реторты;
5 - трубка для отвода летучих продуктов коксования;
6 - чехол для термопары; 7 - нагревательные элементы
Рисунок 1 - Электропечь для лабораторного коксования
в разрезе.
Управление нагревом осуществляют терморегуляторами, обеспечивающими соблюдение следующих параметров:
- скорость подъема температуры печи 2 °C в минуту в интервале температур от 700 °C до 1050 °C во время проведения испытания;
- поддержание постоянной температуры 1050 °C до окончания процесса коксования (достижения заданной температуры в центре угольной загрузки).
Питание нагревательных элементов каждой из стенок и управление ими производят раздельно, но при этом синхронно.
Допускается обогревать камеру следующими нагревательными элементами:
- изготовленными в виде спирали из проволоки диаметром 2 мм, из сплавов Х27Ю5 или Х23Ю5 по ГОСТ 12766.1. Каждый элемент помещен в кварцевую трубку с внутренним диаметром от 18 до 20 мм;
- карборундовыми стержнями, имеющими соответствующие обогревательной камере размеры и характеристики. Предельная температура накала карборундовых стержней от 1200 °C до 1400 °C. Стержни должны иметь близкие по величине показатели сопротивления.
Три одинаковых термоэлектрических преобразователя (далее - термопара) типа хромель-алюмель (ХА) или нихросил-нисил (НН) по ГОСТ 6616, два из них размещены на каждой греющей стенке печи таким образом, чтобы между измерительными спаями было расстояние 140 мм, третий помещается в центре угольной загрузки и служит для измерения температуры угля в процессе коксования. Допускается использовать термопары любого типа, подходящие по пределу измерений, точности, диаметру и длине.
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
В верхней части камеры должно быть отверстие для установки трубки для отвода летучих продуктов коксования 5.
Реторта для коксования с внутренними размерами 110 x 165 x 165 мм из листовой стали 12Х18Н10Т, ХН60Ю, 20Х23Н18, 12Х25Н16Г7АР или 36Х18Н25С2 по ГОСТ 5632, толщиной от 0,8 до 2,0 мм, с закрывающейся крышкой толщиной 2,0 мм, изготовленной из нержавеющей стали с отверстием для отвода летучих продуктов коксования. В передней стенке реторты посередине ее ширины сделано отверстие для чехла термопары на расстоянии 72,5 мм от центра отверстия до дна.
5.1.2 Аппарат для сбрасывания кокса.
![]() 1 - стойка; 2 - планка; 3 - ящик для кокса до сбрасывания;
4 - ящик для кокса после сбрасывания; 5 - плита
Рисунок 2 - Аппарат для сбрасывания кокса
Аппарат для сбрасывания кокса (далее - аппарат) состоит из плиты и планки, между которыми расположены вертикально установленные стойки. На стойках в верхней части аппарата закреплен ящик для кокса до сбрасывания, а в нижней части - ящик для кокса после сбрасывания. Для прочности и жесткости всего аппарата верхняя часть зафиксирована планкой.
Ящик для кокса до сбрасывания имеет крепление в виде барашковых винтов, позволяющих регулировать высоту его подъема и высоту сбрасывания кокса.
5.1.3 Барабан, защищенный кожухом, и механическими ситами для рассева кокса (см. рисунок 3).

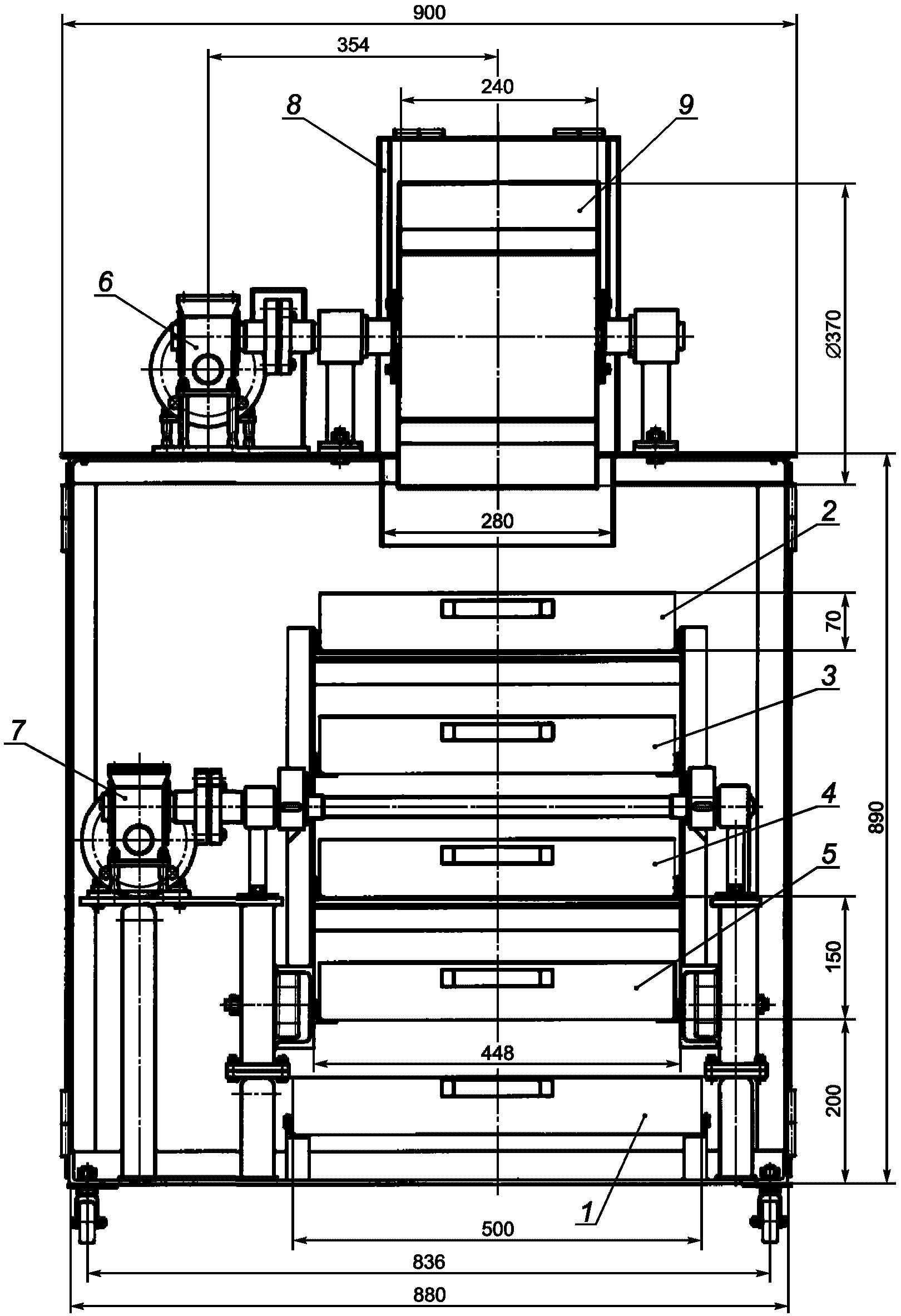

![]() 1 - поддон; 2 - сито 60; 3 - сито 40; 4 - сито 25; 5 - сито
10; 6 - мотор-редуктор; 7 - мотор-редуктор; 8 - кожух
барабана; 9 - барабан
Рисунок 3 - Барабан с мотор-редуктором и механическими
ситами
Барабан с внутренним диаметром 370 мм и шириной 240 мм изготовлен из стали толщиной 3 мм, имеет люк с крышкой для загрузки и разгрузки испытуемого кокса. К внутренней стенке барабана параллельно его оси между торцами приварены четыре уголка 28 x 28 x 3 мм, образующие четыре полочки.
Барабан приводится в движение мотор-редуктором с асинхронным двигателем. Скорость вращения барабана - 50 об/мин.
Набор сит с квадратными отверстиями размером 60 x 60, 40 x 40, 25 x 25 и 10 x 10 мм для рассева кокса.
5.1.4 Аппарат для определения прочности тела кокса (класса от 3 до 6 мм) с приводным механизмом, мотором-редуктором и счетчиком оборотов с автоматическим отключением (см. рисунок 4). Внутренний диаметр цилиндров аппарата - (25 +/- 1) мм и высота - (310 +/- 0,5) мм. Цилиндры изготавливают из стали марки 15Х25Т или 15Х28 по ГОСТ 5632. Чистота обработки внутренних поверхностей цилиндров должна соответствовать классу 7 по ГОСТ 2789. В каждый цилиндр помещают пять стальных шаров диаметром (15,08 +/- 0,1) мм по ГОСТ 3722. Скорость вращения цилиндров - 25 об/мин.

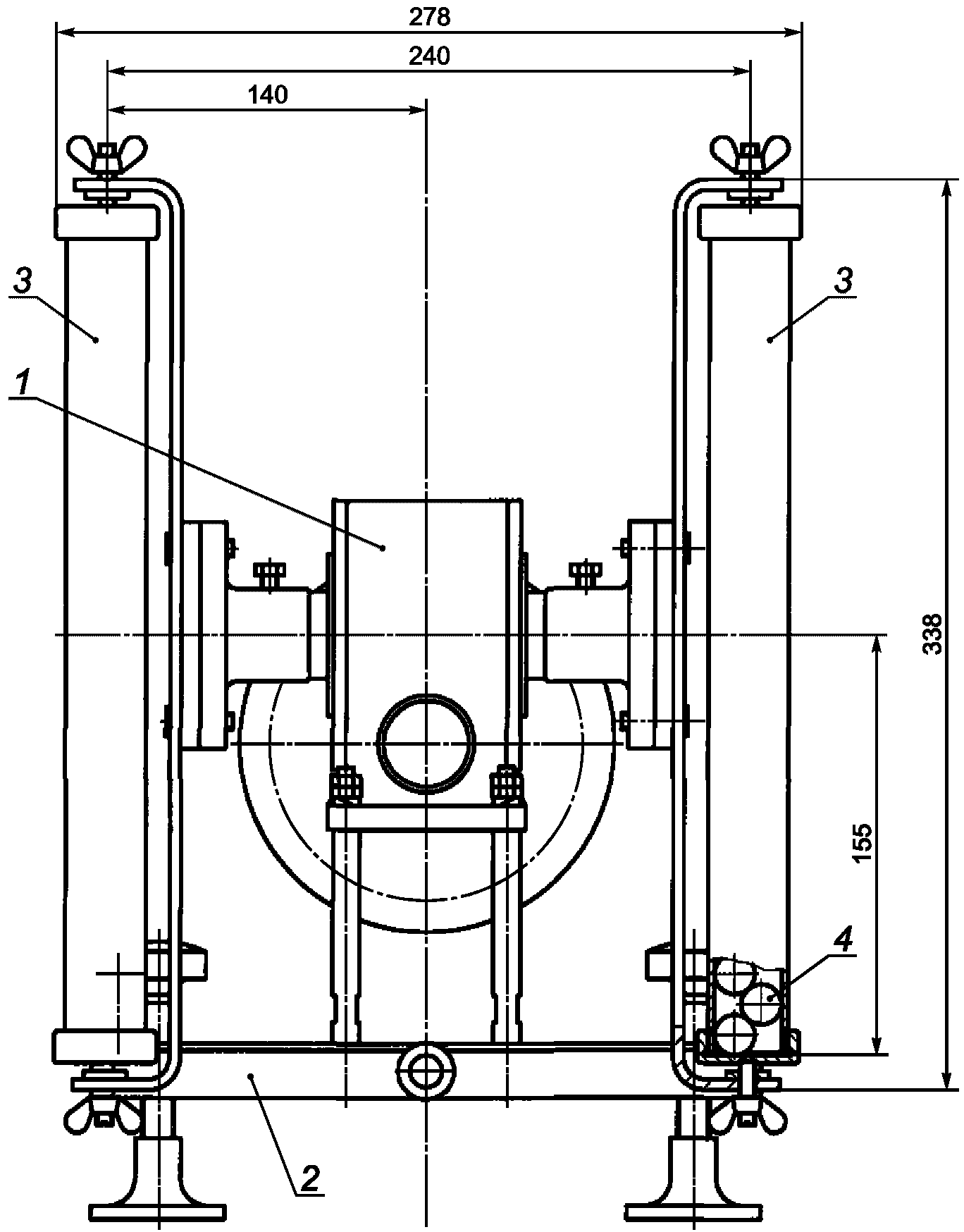

![]() 1 - мотор-редуктор; 2 - плита; 3 - цилиндры; 4 - стальные
шары
Рисунок 4 - Аппарат для определения прочности тела кокса
5.1.5 Стакан мерный с внутренним диаметром 30 мм, высотой 71 мм и вместимостью 50 см3.
5.1.6 Бункер для загрузки угля (см. рисунок 5). Состоит из стойки 1, расположенной на плите 3. На стойке закреплена втулка 2 с помощью барашковых винтов. К втулке прикреплен бункер 4 конусной формы, оснащенный шибером с заслонкой 5.

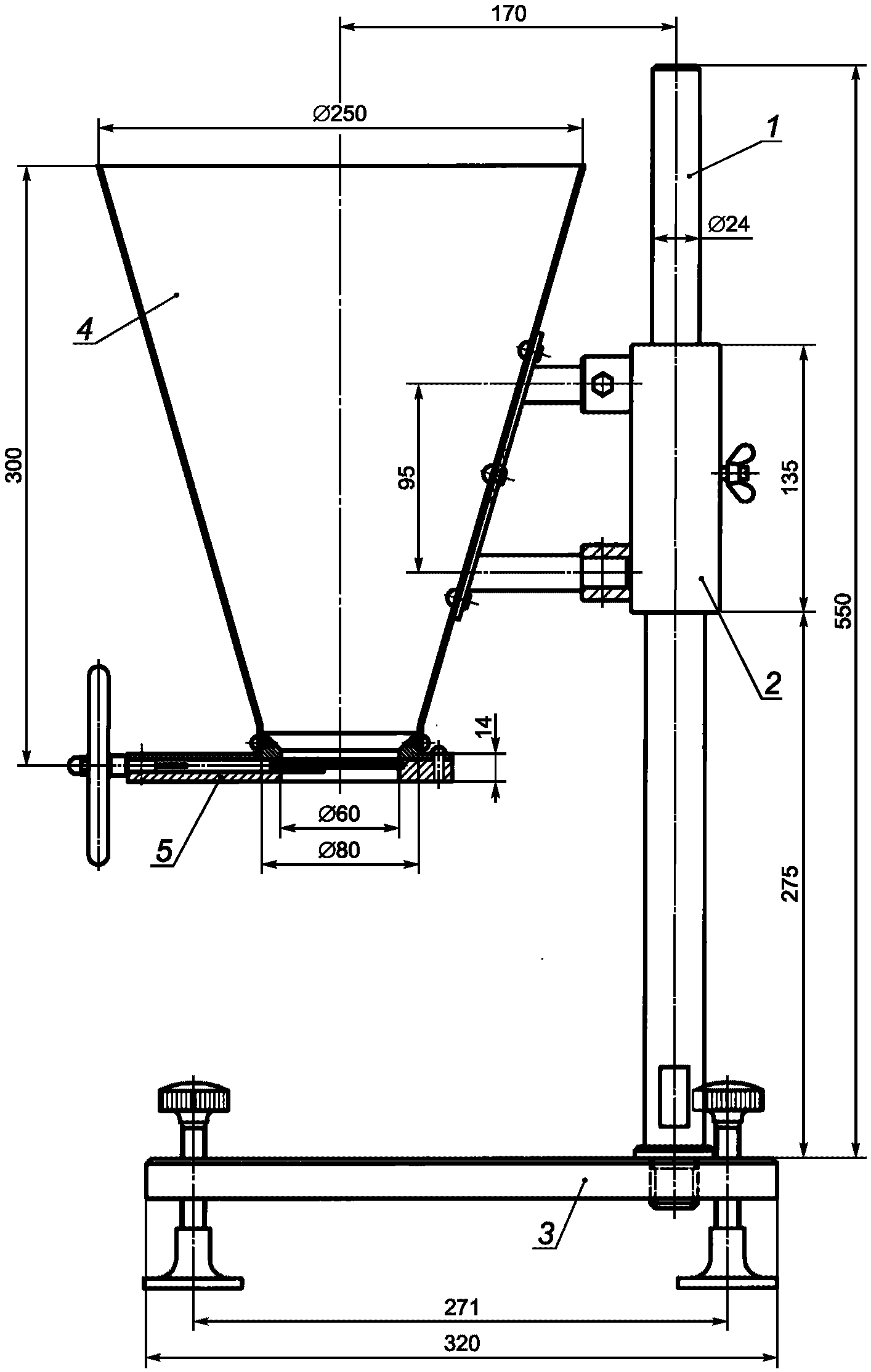

![]() 1 - стойка; 2 - втулка; 3 - плита; 4 - бункер; 5 - шибер
с заслонкой
Рисунок 5 - Бункер для загрузки угля
5.1.7 Вибратор (см. рисунок 6). На опорной плите 2 закреплена стойка 3, помещенная в резиновые втулки 4 и 9. На стойке установлена верхняя плита, к которой привинчен кронштейн 7 со стаканом 8. Мотор-вибратор 1 крепят к нижней части верхней плиты 6 и прикрывают кожухом 5.

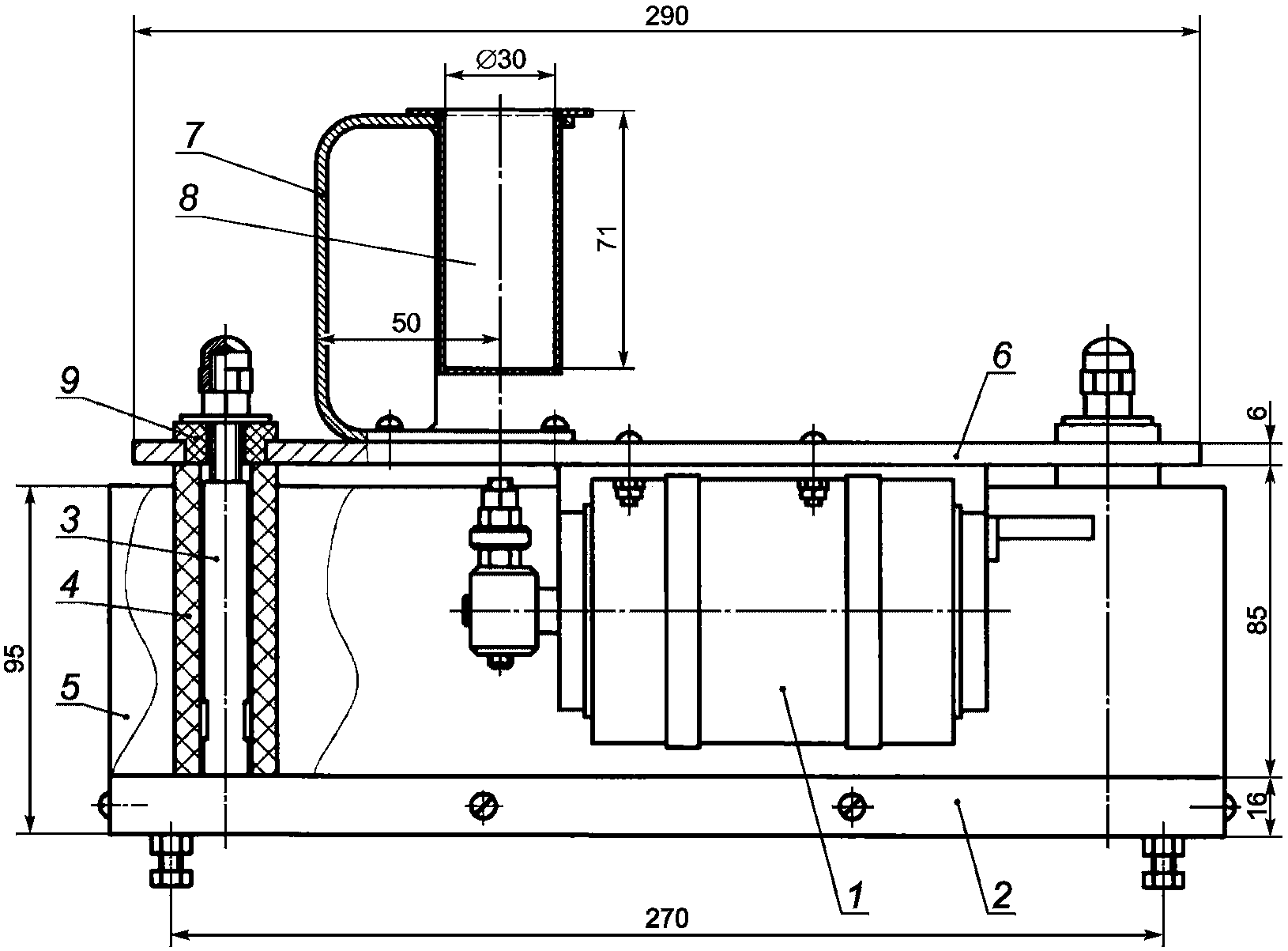

![]() 1 - мотор-вибратор; 2 - опорная плита; 3 - стойка;
4 - резиновая втулка; 5 - кожух; 6 - верхняя плита;
7 - кронштейн; 8 - стакан; 9 - резиновая втулка
Рисунок 6 - Вибратор
5.1.8 Аппарат для тушения кокса (см. рисунок 7) состоит из камеры 4, в которую ставят реторту для коксования 3, и при помощи разбрызгивателя 5 производится тушение кокса. Вода поступает на разбрызгиватели по подводу воды 7 из воронки 9 объемом 1 л. Подача воды регулируется краном 8.

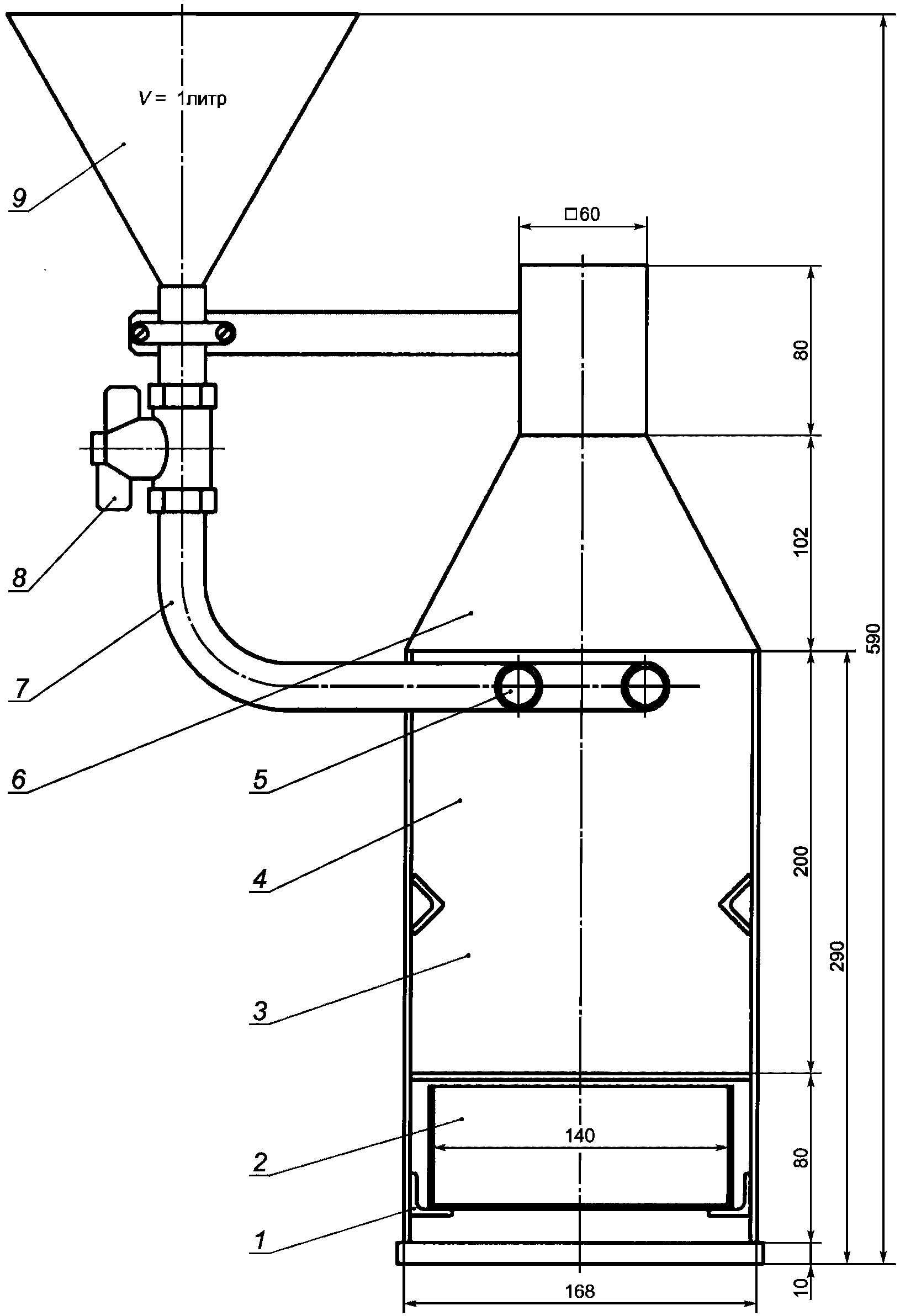

![]() 1 - направляющая; 2 - ящик для кокса; 3 - реторта
для коксования; 4 - камера; 5 - разбрызгиватель; 6 - отвод
паров; 7 - подвод воды; 8 - кран; 9 - воронка
Рисунок 7 - Аппарат для тушения кокса
Приспособления и материалы применяют согласно действующим нормативным документам.
6.1 Дробилка щековая лабораторная.
6.2 Дробилка лабораторная двухвалковая.
6.3 Набор сит с ячейками круглого сечения диаметром 6,3 и 1 мм с поддоном и крышкой.
6.4 Весы лабораторные с погрешностью взвешивания не более 0,1 кг и 0,01 г.
6.5 Противни, совки, скребки и др.
7.1 Отбор проб - по ГОСТ 9815, ГОСТ 10742.
7.2 Для определения коксуемости от первичной пробы, сокращенной и измельченной до размера частиц от 0 до 3 мм, отбирают пробу угля массой 10 кг.
От пробы угля массой 10 кг отбирают порцию массой 3 кг. Оставшуюся пробу сохраняют для проведения повторных испытаний.
Отобранную порцию тщательно перемешивают на поддоне и методом квартования отбирают 0,5 кг угля для определения внешней влаги и технического анализа.
Если зольность угля более 10% всю пробу обогащают по ГОСТ 1186.
Исходные данные и свойства шихты заносят в протокол (см. приложение А).
Оставшийся на поддоне уголь доводят до воздушно-сухого состояния, отбирают пробу массой 2 кг и помещают в бункер для загрузки угля. При невозможности доведения пробы угля до воздушно-сухого состояния (высокая влажность воздуха в помещении) допускается подсушивание угля в сушильном шкафу при температуре не выше 90 °C.
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
Седьмой и восьмой абзацы исключены с 01.02.2024. - Изменение N 1, введенное в действие Приказом Росстандарта от 30.01.2024 N 166-ст.
7.3 Угольные шихты (смеси) массой 2 кг подготавливают путем смешивания углей (компонентов шихт) в воздушно-сухом состоянии с размером частиц от 0 до 3 мм в нужном процентном соотношении. Для этого взвешивают каждый уголь отдельно и ссыпают вместе. Далее пересыпают смесь не менее 4 раз "на конус" и загружают в бункер для загрузки угля.
Допускается приготовление смеси больших объемов и ее последующее деление на порции (параллельные определения, пробы на анализы, контрольные пробы) путем смешивания углей (компонентов шихт) в воздушно-сухом состоянии с размером частиц от 0 до 3 мм в нужном процентном соотношении. Для этого взвешивают каждый уголь отдельно и ссыпают вместе. При данном способе составления смеси необходимо обеспечить хорошее усреднение путем пересыпания "на конус" не менее 6 раз.
(п. 7.3 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
7.4 Из бункера после открытия шибера весь уголь поступает в реторту для коксования. Высота падения угля (расстояние от шибера бункера до дна реторты) должна быть 200 мм. Для равномерной загрузки угля шибер располагают над центром реторты. Отверстие для термопары в передней части реторты прикрывают бумагой. При загрузке углем реторту устанавливают на лист бумаги или поддон. Просыпавшийся уголь тщательно собирают и переносят в реторту. Загруженный в реторту уголь разравнивают и уплотняют плоской трамбовкой таким образом, чтобы между углем и крышкой реторты было пространство (для летучих продуктов коксования) высотой от 18 до 20 мм. Такое заполнение соответствует полезной емкости реторты около 2,66 л и объемной плотности угля 750 кг/м3. После уплотнения угля реторту закрывают крышкой и обмазывают смесью глины и песка край крышки.
В случае коксования жирных углей с толщиной пластической массы более 30 мм рекомендуется увеличить пространство между углем и крышкой реторты до 30 - 35 мм, уменьшая массу загрузки.
Объем внутреннего пространства реторты Vрет, м3, рассчитывают по формуле
, (1)где Д, Ш, В - длина, ширина и высота внутреннего пространства реторты, мм;
Пр - пространство между слоем угля и верхом реторты, мм;
109 - коэффициент пересчета мм3 в м3.
Массу угля Mу, кг, загружаемого в реторту, рассчитывают по формуле
, (2)где
Пример - Расчет уменьшения массы загрузки.
Длина - 165 мм, ширина - 110 мм, высота - 165 мм. Коэффициент пересчета мм3 в м3 - 109. Насыпная плотность - 750 кг/м3.
Подставив Пр = 30 мм, получаем
;Mу = 0,00245025·750 = 1,838 кг.
Увеличение пространства реторты необходимо для предотвращения избыточного вспучивания, влекущего за собой поднятие крышки реторты, которое может привести к следующим негативным последствиям:
- летучие продукты на начальной стадии коксования попадают в камеру печи и могут привести к разрушению огнеупорной кладки или нагревателей;
- пластическая масса, закоксовавшаяся в процессе и поднимающая крышку до свода печи, приводит к трудности выгрузки реторты из камеры коксования и возможному разрушению верхней плиты печи;
- кокс на конечной стадии коксования (когда выделение летучих продуктов сильно снижается) начинает реагировать с кислородом воздуха внутри камеры печи, поступающим через любые неплотности, что приводит к его озолению и ухудшению качества.
(п. 7.4 введен Изменением N 1, введенным в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
7.5 Перед испытанием проверяют состояние камеры печи, схему включения нагревательных элементов, работу измерительной аппаратуры, уровень расположения термопар на левой и правой сторонах камеры у стенок. Термопары устанавливают таким образом, чтобы расстояние от концов до дна камеры составляло (84 +/- 10) мм.
После проверки камеру закрывают дверцей, отверстие на верхней части печи для трубы, отводящей летучие продукты, закрывают куском асбеста и включают электропечь.
Камеру нагревают равномерно со скоростью 25 °C в минуту до температуры 1000 °C. При достижении температуры 1000 °C камера готова для загрузки испытуемой пробы угля. Перед загрузкой реторты ее необходимо прогреть в течение 3 мин при температуре 1000 °C.
(п. 7.5 введен Изменением N 1, введенным в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
8.1 Проведение опытного коксования
8.1.1 После прогрева камеры быстро открывают дверцу и вставляют реторту на равном расстоянии от боковых стенок камеры и вплотную к стенке, противоположной дверце, таким образом, чтобы отверстия в крышке реторты и верхней части печи, а также в дверце камеры и передней стенке реторты совпадали. Дверцу камеры закрывают и через отверстие в верхней части камеры на крышку реторты ставят трубу для отвода летучих продуктов коксования.
В отверстие дверцы камеры и передней стенки реторты вставляют термопару в чехле из нержавеющей стали. Термопару вставляют таким образом, чтобы конец ее находился в центре угольной загрузки на расстоянии (83 +/- 10) мм от передней стенки реторты.
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
Для обеспечения полной герметизации на соединения между трубой для отвода летучих продуктов коксования и соответствующим отводом реторты наносят перед загрузкой кольца из смеси глины и песка или мертеля слоем 5 - 10 мм. После установки реторты в печь трубку для отвода летучих продуктов устанавливают на кольцо из глины и песка или мертеля и надежно герметизируют соединение вокруг отводной трубки на крышке реторты. Для полной герметизации камеры печи дверцу, зазоры между трубой и верхней частью печи, чехлом для термопары и отверстием в дверце обмазывают смесью глины и песка или мертеля.
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
Время загрузки реторты в камеру должно быть таким, чтобы температура у стенки камеры опустилась не ниже 700 °C.
Далее нагрев камеры производят со скоростью 2 °C в минуту. При достижении у стенки камеры температуры 1050 °C выдерживают загрузку при такой температуре, пока в центре коксуемой массы не установится температура 1000 °C.
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
Допускается тушение кокса ручным способом с применением емкости объемом 0,8 л, снабженной ручкой и диспергирующей насадкой (металлическая лейка с перфорированной насадкой), для удаления продуктов тушения в вентиляцию. При таком способе реторту ставят на огнеупорную поверхность под вытяжной вентиляцией, быстро снимают крышку и тушат постепенно, чтобы не было выброса капель (при обильном выбросе капель необходимо снизить скорость полива водой).
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
После тушения и удаления паров кокс из ящика выгружают на металлический противень и оставляют для полного остывания. В случае если кокс имеет зоны красного свечения, их вручную тушат с помощью лейки или разбрызгивающих устройств (опрыскиватель) до исчезновения красного свечения.
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
Весь кокс, выгруженный из реторты и остывший на противне, оставляют на сутки на воздухе или на 1,5 ч в сушильном шкафу при температуре 120 °C для полного удаления остатков влаги. Высушенный кокс взвешивают и рассчитывают выход валового кокса в процентах на сухую массу загруженного угля и/или шихты.
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
Измерение, запись и регулирование температурного режима коксовой печи производят автоматическими приборами с программными регуляторами.
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
8.2 Определение физико-механических свойств кокса и точность метода
8.2.1 Весь кокс после взвешивания переносят в ящик аппарата для сбрасывания, размещая его равномерно по всей площади ящика, и производят однократное сбрасывание кокса на металлическую плиту с высоты 1,8 м.
После сбрасывания весь кокс аккуратно собирают и вручную производят определение ситового состава на ситах с квадратными отверстиями размером 60x60, 40x40, 25x25 и 10x10 мм в течение не менее 30 с на каждом сите. Каждую фракцию взвешивают, после чего подсчитывают выход отдельных классов кокса в граммах и процентах. Полученные результаты записывают в протокол (см. приложение Б).
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
По ситовому составу кокса после сбрасывания определяют крупность кокса
8.2.2 После сбрасывания весь кокс аккуратно собирают и производят определение ситового состава на ситах с квадратными отверстиями размером 60x60, 40x40, 25x25 и 10x10 мм в течение не менее 4 мин на автоматической системе рассева кокса (грохот) или не менее 30 с на каждом сите при ручном рассеве кокса. Каждую фракцию взвешивают, после чего подсчитывают выход отдельных классов кокса в граммах и процентах. Полученные результаты записывают в протокол (см. приложение Б).
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
Кокс крупностью более 25 мм (классы более 60, 60 - 40, 40 - 25 мм) после испытания на сбрасывание загружают в барабан, который вращают 6 мин (300 оборотов). После этого кокс выгружают из барабана, подвергают ситовому анализу на ситах с квадратными отверстиями размерами 25x25 и 10x10 мм (дополнительно, при необходимости, 60x60, 40x40 мм) в течение 4 мин на автоматической системе рассева кокса (грохот) или не менее 30 с на каждом сите при ручном рассеве кокса. Каждую фракцию взвешивают, после чего подсчитывают выход отдельных классов кокса в граммах и в процентах. Полученные результаты записывают в протокол (см. приложение Б).
(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
Расхождение между результатами двух определений (коксований) не должно превышать 3 абс. %. За окончательный результат принимают среднее арифметическое результатов двух определений.
Если расхождение между результатами двух определений более 3%, проводят 3-е определение.
За окончательный результат принимают среднее арифметическое результатов двух наиболее близких определений в пределах допустимых расхождений.
8.2.3 Результаты считаются достоверными, если общая масса фракции, полученная после испытания (см. 8.2.2), не отличается от исходной массы испытуемой пробы, загруженной в барабан, более чем на 0,02 кг. Разницу приписывают к массе фракции кокса менее 10 мм и учитывают при расчете показателя П10. Если эта разница из-за потерь материала или ошибок окажется выше установленного предела, полученный результат аннулируют.
(п. 8.2.3 введен Изменением N 1, введенным в действие Приказом Росстандарта от 30.01.2024 N 166-ст)
8.3 Определение прочности тела кокса
8.3.1 Весь кокс после испытания в барабане дробят в лабораторной щековой дробилке до размера частиц от 0 до 13 мм, выделяют кокс класса 3 - 6 мм просеиванием через сита с круглыми отверстиями диаметром 6 и 3 мм. Кокс класса менее 3 мм отбрасывают, а более 6 мм измельчают в несколько приемов в лабораторной двухвалковой дробилке с гладкими валками, постепенно сужая щель между валками от 6 до 4 мм до полного прохождения всего кокса через сито с размером отверстий диаметром 6 мм. При этом кокс класса менее 3 мм при каждом рассеве отбрасывают, а класса 3 - 6 мм собирают вместе и присоединяют к полученному при предварительном дроблении кокса в щековой дробилке.
Примечание - Для точности регулирования щели между валками удобно пользоваться шаблонами - железными пластинками толщиной 6 и 4 мм. Допускается измельчение кокса вручную.
Кокс класса 3 - 6 мм просушивают на противне в сушильном шкафу в течение 2 - 3 ч, затем высыпают на противень или плиту, тщательно перемешивают, распределяют по поверхности ровным слоем толщиной не более 10 мм и делят на 20 квадратов (по пять квадратов в ряд). В мерный стакан или цилиндр вместимостью 50 см3 от каждого квадрата отбирают пробу кокса и уплотняют в течение 10 с на вибраторе, затем досыпают коксом того же класса крупности, а избыток удаляют стальной линейкой. Кокс из мерного стакана взвешивают с погрешностью не более 0,05 г и результат взвешивания заносят в протокол (см. приложение Б). Также готовят 2-ю пробу.
Масса кокса объемом 50 см3 является относительным показателем насыпной массы кокса.
Цилиндр аппарата для определения прочности тела снимают с крестовины, отвинчивают пробку и извлекают стальные шары. Половину пробы кокса загружают в цилиндр, после чего в этот цилиндр, расположенный наклонно, осторожно загружают все шары, засыпают 2-ю половину пробы, навинчивают пробку и ставят цилиндр в крестовину аппарата.
Аналогично производят загрузку 2-го цилиндра.
После установки цилиндров в крестовину аппарата включают мотор. Обработку кокса в цилиндрах заканчивают после 1000 оборотов, затем производят рассев каждой пробы на сите с круглыми отверстиями диаметром 1 мм.
Показатель выхода кокса класса более 1 мм, %, характеризует прочность тела кокса Пс.
За окончательный результат испытания принимают среднее арифметическое результатов двух параллельных определений. Расхождения между результатами параллельных определений при одновременном испытании не должны превышать 1,5 абс. %.
Если расхождение между результатами двух определений более 1,5%, определение повторяют. Результаты заносят в протокол (см. приложение В).
(обязательное)
ИСХОДНЫЕ ДАННЫЕ И СВОЙСТВА ШИХТЫ
Таблица А.1
(обязательное)
(в ред. Изменения N 1, введенного в действие
Приказом Росстандарта от 30.01.2024 N 166-ст)
ОПРЕДЕЛЕНИЕ СИТОВОГО СОСТАВА
И ПРОЧНОСТИ КУСКОВОГО КОКСА
Таблица Б.1
(обязательное)
ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ ТЕЛА КОКСА
КЛАССА 3 - 6 ММ
Таблица В.1
