"ГОСТ ISO 3377-2-2023. Межгосударственный стандарт. Кожа. Физические и механические испытания. Определение раздирающей нагрузки. Часть 2. Метод раздира по двум кромкам"
(введен в действие Приказом Росстандарта от 26.10.2023 N 1245-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Производственно-внедренческим обществом с ограниченной ответственностью "Фирма "Техноавиа" (ПВ ООО "Фирма "Техноавиа") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 июля 2023 г. N 163-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 октября 2023 г. N 1245-ст межгосударственный стандарт ГОСТ ISO 3377-2-2023 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2024 г.

5 Настоящий стандарт идентичен международному стандарту ISO 3377-2:2016 "Кожа. Физические и механические испытания. Определение раздирающей нагрузки. Часть 2. Раздир по двум кромкам" ("Leather - Physical and mechanical tests - Determination of tear load - Part 2: Double edge tear", IDT).

Международный стандарт разработан Комиссией по физическим испытаниям Международного союза обществ технологов кожи и химиков (Комиссия IUP, IULTCS) в сотрудничестве с Техническим комитетом CEN/TC 289 "Кожа" Европейского комитета по стандартизации (CEN).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта в целях приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.

Дополнительная сноска в тексте стандарта, выделенная курсивом, приведена для пояснения текста оригинала

6 ВЗАМЕН ГОСТ 938.19-71

7 Некоторые элементы настоящего стандарта могут являться объектами патентных прав

Настоящий стандарт устанавливает метод определения прочности на раздир <1> кожи при использовании раздира по двум кромкам. Данный метод иногда называют "раздиром по Бауману". Применим ко всем видам кожи.

--------------------------------

<1> В настоящем стандарте значение раздирающей нагрузки принимают в качестве значения прочности на раздир кожи.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

ISO 2418, Leather - Chemical, physical and mechanical and fastness tests - Sampling location (Кожа. Химические, физические и механические испытания и испытания на устойчивость. Установление места отбора образцов)

ISO 2419, Leather - Physical and mechanical tests - Sample preparation and conditioning (Кожа. Физические и механические испытания. Подготовка и кондиционирование образцов)

ISO 2589, Leather - Physical and mechanical tests - Determination of thickness (Кожа. Физические и механические испытания. Определение толщины)

ISO 7500-1, Metallic materials - Calibration and verification of static uniaxial testing machines - Part 1: Tension/compression testing machines - Calibration and verification of the force-measuring system (Материалы металлические. Калибровка и верификация машин для статических испытаний в условиях одноосного нагружения. Часть 1. Машины для испытания на растяжение/сжатие. Калибровка и верификация силоизмерительной системы)

Прямоугольную испытуемую пробу с отверстием заданной формы помещают на загнутые концы пары держателей, прикрепленные к зажимам разрывной машины. Записывают наибольшее усилие, приложенное во время раздира испытуемой пробы.

4.1 Разрывная машина:

- с диапазоном усилия, подходящим испытуемой пробе;

- со средством регистрации усилия с точностью до 2% в соответствии с классом 2 ISO 7500-1;

- с равномерной скоростью расхождения зажимов (100 +/- 20) мм/мин.

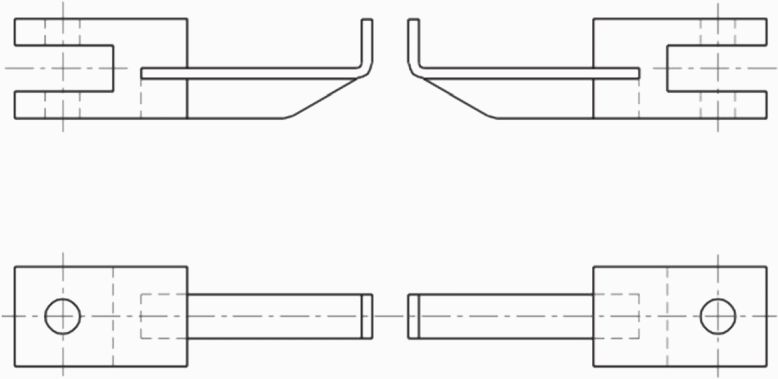

4.2 Держатели испытуемой пробы, показанные на рисунке 1, каждый из которых состоит из стальной полосы шириной (10,0 +/- 0,1) мм и толщиной (2,0 +/- 0,1) мм, изогнутой под прямым углом на одном конце, образуя загиб с минимальной длиной (12,0 +/- 0,1) мм. Держатели вставляют в зажимы разрывной машины (4.1) или заменяют данные зажимы держателями.

4.3 Толщиномер в соответствии с ISO 2589.

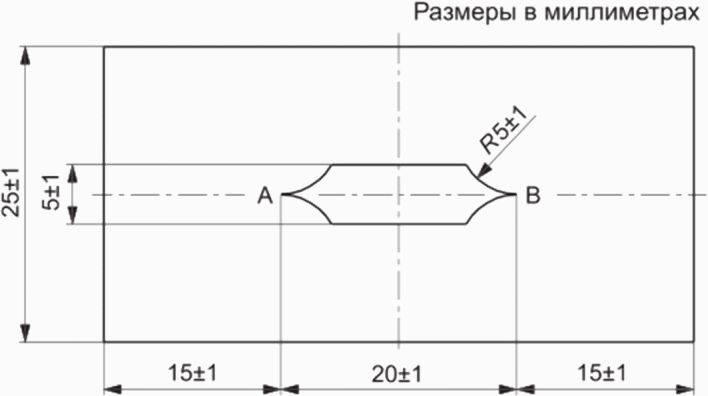

4.4 Резак, соответствующий ISO 2419, способный вырубать испытуемую пробу, заданной формы, указанной на рисунке 2, за одну операцию. Все части резака должны лежать в одной плоскости.

5.1 Отбор образцов проводят в соответствии с ISO 2418. Из образца вырезают шесть испытуемых проб в соответствии с ISO 2419, три испытуемые пробы с более длинными сторонами, параллельными хребтовой линии, и три испытуемые пробы с более длинными сторонами, перпендикулярными к хребтовой линии.

Если для проведения испытания требуется более двух кож из одной партии, то достаточно одной испытуемой пробы из каждой кожи, при условии, что общее количество испытуемых проб составляет не менее трех в каждом направлении.

5.2 Кондиционируют испытуемые пробы в соответствии с ISO 2419.

5.3 Измеряют толщину испытуемых проб в соответствии с ISO 2589.

6.1 Регулируют аппаратуру таким образом, чтобы загнутые концы держателей испытуемой пробы слегка касались друг друга. Располагают испытуемую пробу на загнутых концах, чтобы концы выступали через прорезь так, чтобы широкая часть загнутых концов была параллельна прямым краям прорези. Плотно прижимают испытуемую пробу к держателям.

6.2 Запускают разрывную машину, пока испытуемая проба не порвется, и записывают максимальное усилие, достигнутое во время раздира.

6.3 Повторяют 6.1 и 6.2 для других испытуемых проб.

Протокол испытаний должен содержать следующее:

a) ссылку на настоящий стандарт;

b) толщину кожи, мм;

c) среднюю раздирающую нагрузку, H, с длинным краем испытуемой пробы, вырезанным параллельно хребтовой линии;

d) среднюю раздирающую нагрузку, H, с длинным краем испытуемой пробы, вырезанным перпендикулярно к хребтовой линии;

e) среднюю раздирающую нагрузку [т.е. среднее арифметическое из c) и d)];

f) стандартные атмосферные условия, используемые для кондиционирования и испытания, как указано в ISO 2419;

g) любые отклонения от метода, указанного в настоящем стандарте;

h) полную информацию для идентификации образца и любых отклонений от ISO 2418 в отношении отбора образцов.
