"ГОСТ ISO 17708-2022. Межгосударственный стандарт. Обувь. Методы испытаний готовой обуви. Прочность крепления верха с подошвой"
(введен в действие Приказом Росстандарта от 18.06.2024 N 834-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Республиканским государственным предприятием на праве хозяйственного ведения "Казахстанский институт стандартизации и метрологии" Комитета технического регулирования и метрологии Министерства торговли и интеграции Республики Казахстан на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5

2 ВНЕСЕН Комитетом технического регулирования и метрологии Министерства торговли и интеграции Республики Казахстан

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2022 г. N 153-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 июня 2024 г. N 834-ст межгосударственный стандарт ГОСТ ISO 17708-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2025 г. с правом досрочного применения

5 Настоящий стандарт идентичен международному стандарту ISO 17708:2018 "Обувь. Методы испытаний готовой обуви. Прочность крепления верха с подошвой" ("Footwear - Test methods for whole shoe - Upper sole adhesion", IDT).

Международный стандарт ISO 17708:2018 был подготовлен Техническим комитетом ISO/TC 216 "Обувь".

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВЗАМЕН ГОСТ ISO 17708-2014

Настоящий стандарт устанавливает метод определения прочности крепления верха с подошвой, прочности соединения промежуточных слоев подошвы или прочности на раздир верха или подошвы. Стандарт определяет условия старения обуви, которые могут быть использованы при производственном контроле.

Стандарт распространяется на закрытую обувь химических методов крепления (клеевой, литьевой метод, метод прессовой вулканизации и т.д.), где необходима оценка прочности крепления подошвы и верха в местах их соединения.

Примечания

1 Во всех случаях цель заключается в том, чтобы проверить прочность крепления ближе к краю сборки.

2 Испытание не проводят, когда крепление было выполнено с помощью сапожных принадлежностей (с использованием, например, гвоздей или винтов) или прошивным методом.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

ISO 18454, Footwear - Standard atmospheres for conditioning and testing of footwear and components for footwear (Обувь. Стандартные условия для кондиционирования и испытания обуви и комплектующих для обуви)

ISO 7500-1, Metallic materials - Calibration and verification of static uniaxial testing machines - Part 1: Tension/compression testing machines - Calibration and verification of the force-measuring system (Материалы металлические. Калибровка и верификация машин для статических испытаний в условиях одноосного нагружения. Часть 1. Машины для испытания на растяжение/сжатие. Калибровка и верификация силоизмерительной системы)

В настоящем стандарте применен следующий термин с соответствующим определением:

3.1 прочность крепления верха с подошвой (upper-sole adhesion): Усилие, необходимое для отделения подошвы от верха.

Примечание - ISO и IEC поддерживают терминологические базы данных для использования в стандартизации по следующим адресам:

- платформа онлайн-просмотра ISO доступна по адресу /template/go.php?url=https://www.iso.org/obp,

- Электропедия IEC доступна по адресу /template/go.php?url=https://www.electropedia.org/.

Необходимо использовать следующее оборудование и материалы.

Острый инструмент для вырубки испытуемых образцов.

Машина для испытания на растяжение должна соответствовать требованиям ISO 7500-1 по точности, соответствующей классу 2, с постоянной скоростью перемещения (100 +/- 10) мм/мин, с диапазоном измерения усилия от 0 до 600 Н. Машина должна быть оснащена зажимами в форме клещей или плоскими губками зажима (в зависимости от конструкции испытуемого образца) шириной от 25 до 30 мм, способными надежно удерживать испытуемые образцы.

Необходимо, чтобы машина имела низкую инерционность и средства автоматической записи значений силы.

Откалиброванное средство измерения ширины затяжной кромки верха с точностью не более +/- 0,5 мм.

Перед разборкой и вырубкой испытуемых образцов обувь кондиционируют в соответствии с ISO 18454 не менее 24 часов и, при необходимости, выполняют процедуру старения в соответствии с приложением А.

Примечание - Некоторые клеи не могут достичь полной прочности в течение определенного времени после нанесения, поэтому, когда образцы отбирают непосредственно с производства, необходимо кондиционировать их не менее 72 часов перед проведением испытания.

Для каждой модели минимальное количество образцов должно составлять две полупары обуви.

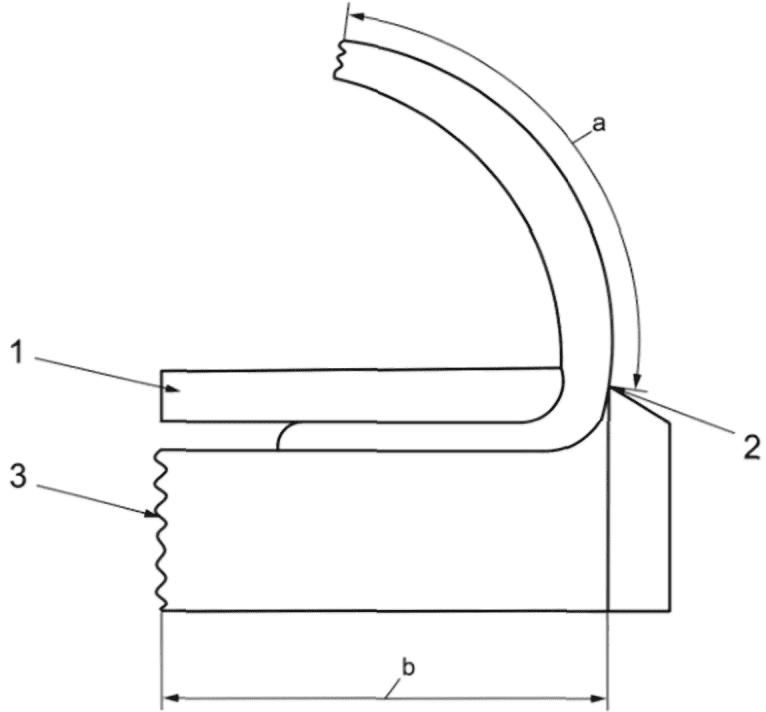

См. рисунок 1.

Отбирают испытуемый образец из внутренней или внешней сторон в пучковой части.

Вырубают испытуемый образец по линиям X-X и Y-Y под прямым углом к краю подошвы, используя резак или ленточную пилу (см. 4.1), чтобы прорезать верх, стельку и подошву для получения испытуемого образца шириной около 25 мм. Длина верха и подошвы должна составлять около 15 мм от линии грани (см. рисунок 2). Удаляют основную стельку.

См. рисунок 1.

Отбирают испытуемый образец из внутренней или внешней сторон в пучковой части.

Вырубают верх и подошву по линиям X-X и Y-Y, чтобы получить испытуемый образец шириной около 10 мм и на длине зачистки от пяточной части подошвы до носка. Удаляют основную стельку.

Отделяют верх от подошвы на длину около 10 - 20 мм, вставив горячий нож в связующий слой (см. рисунок 3).

Примечание - Считается, что для конструкции c или d расстояние от X-X до верхней поверхности стельки составляет не менее 8 мм.

См. рисунок 1.

Отбирают испытуемый образец из внутренней или внешней сторон в пучковой части.

Удаляют верх, разрезая вдоль линии грани по линии X-X. Удаляют основную стельку и внешние детали, такие как рант, при наличии. Отрезают полосу параллельно линии Y-Y, включая край подошвы, чтобы получить испытуемый образец шириной около 15 мм и длиной не менее 50 мм.

Отделяют слои подошвы на длину около от 10 до 20 мм, вставив горячий нож в связующий слой (см. рисунок 3).

Измеряют усилие, необходимое для отделения верха от подошвы, с использованием машины для испытания на растяжение с непрерывной регистрацией нагрузки.

6.2.1 Перед проведением испытания измеряют ширину испытуемого образца с округлением до ближайшего миллиметра в пяти точках с помощью средства измерения с точностью +/- 0,5 мм и вычисляют среднее значение A с округлением до ближайшего миллиметра.

6.2.2 Затем измеряют прочность крепления верха с подошвой следующим способом.

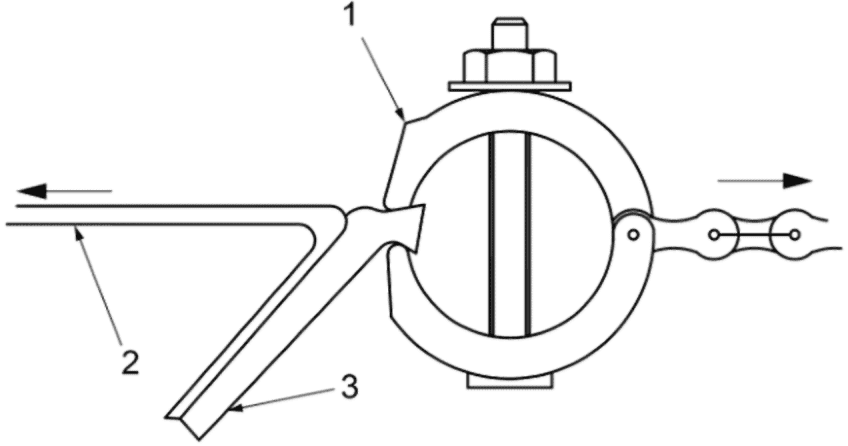

6.2.2.1 Прочность крепления верха с подошвой: конструкция типа a. Зажимают испытуемый образец в зажимах машины для испытания на растяжение, используя зажим в форме клещей для захвата короткого края подошвы (см. рисунок 4), и регистрируют график усилия/деформации при скорости перемещения зажима (100 +/- 10) мм/мин. После испытания осматривают внешний вид областей отделения и классифицируют их в соответствии с 7.2.

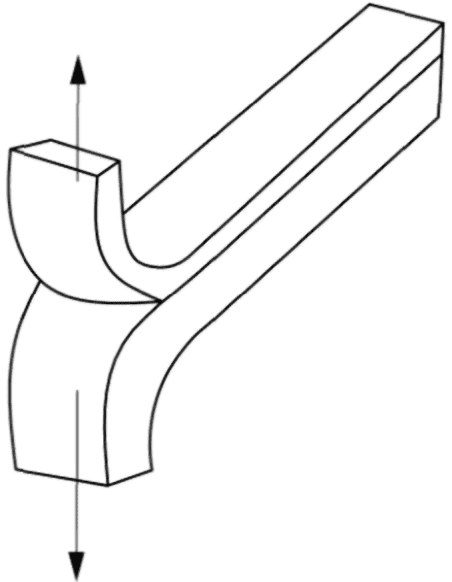

6.2.2.2 Прочность крепления верха с подошвой: конструкции типов b, c, d и e и прочность соединения промежуточных слоев с подошвой: конструкции типов f и g. Зажимают отдельные концы испытуемого образца в зажимах с плоскими губками и регистрируют график усилия/деформации (см. рисунок 5) при скорости перемещения зажима (100 +/- 10) мм/мин. После испытания осматривают внешний вид областей отделения и классифицируют их в соответствии с 7.2.

Примечание - В случае разрушения материала и необходимости использования резака следует использовать максимальные усилия, а не средние.

Прочность крепления верха с подошвой R, в Н/мм, рассчитывают по формуле

где F - среднее усилие, в Н, определяемое по графику регистрации усилия/деформации в соответствии с 6.2.2.2;

A - средняя ширина, мм, определяемая в соответствии с 6.2.1.

Округляют результаты до ближайшей десятой доли миллиметра.

Примечание - Для обуви с разными краями склеивания поступают иначе. Обращают внимание на прочность после отклеивания 10 мм и отмечают соответствующий край сборки. Затем вычисляют местную прочность крепления верха с подошвой R_i.

Вычисляют среднее значение R_i.

Оценка внешнего вида областей отделения после испытания (6.2.2) должна быть классифицирована по следующим кодам.

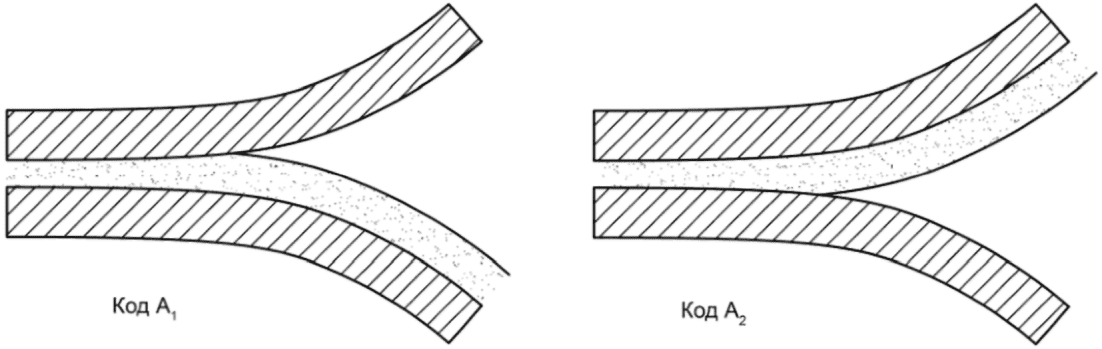

7.2.1 Отделение клеевой пленки от одного из материалов (недостаточная адгезия, см. рисунок 6): Код A

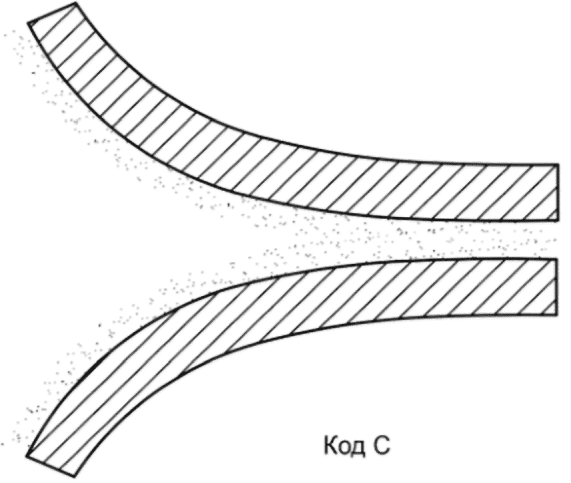

7.2.2 Разделение в клеевой пленке без отклеивания (недостаточная когезия, см. рисунок 7): Код C

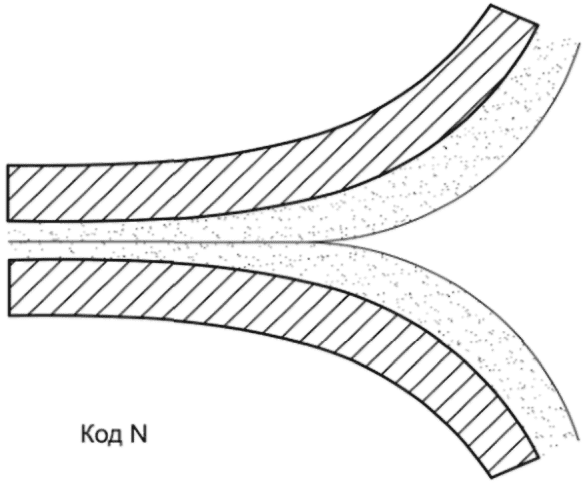

7.2.3 Неправильное соединение двух клеевых пленок (недостаточная коалесценция, см. рисунок 8): Код N

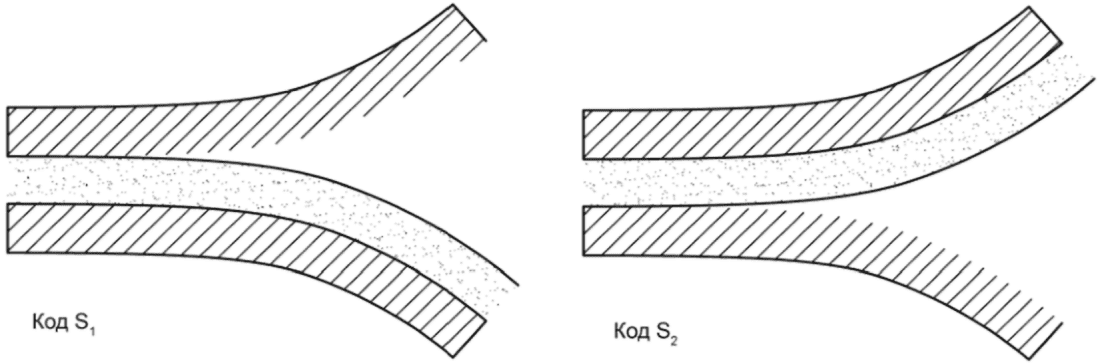

7.2.4 Отслаивание материала (см. рисунок 9): Код S

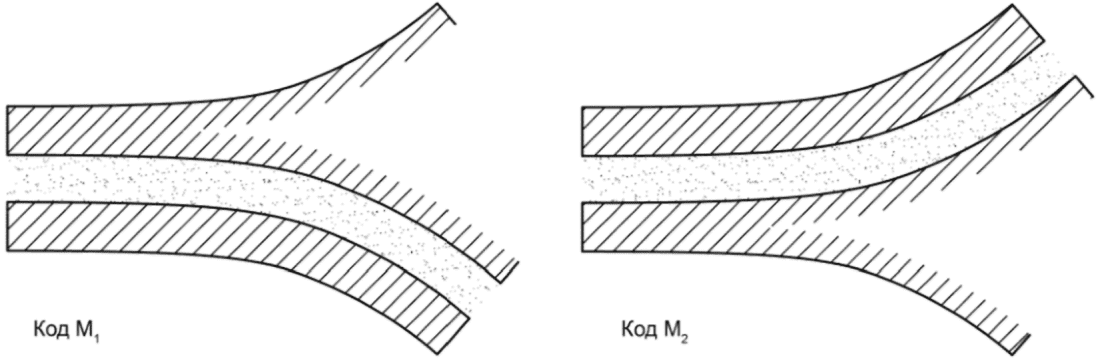

7.2.5 Частичное или полное разрушение материала (см. рисунок 10): Код M

Протокол испытаний должен включать следующую информацию:

a) ссылку на настоящий стандарт;

b) характеристики используемого образца (материал, вид обуви, тип конструкции);

c) значения усилия при отрыве для каждого отдельного определения (минимальное, максимальное, среднее);

d) ширину края склеивания для каждого образца;

e) прочность крепления верха с подошвой, Н/мм, для каждого образца;

f) код внешнего вида материала;

g) использование процедуры старения (если применимо), так же как все условия или сведения, которые могут повлиять на результаты, даже если они не записаны в настоящем стандарте;

h) любое отклонение от настоящего метода испытания;

i) дату проведения испытаний.

Данное приложение определяет условия процесса старения образцов перед дальнейшим испытанием на прочность крепления верха с подошвой.

Ускоренное термическое старение используют для определения изменения измеренной прочности крепления в соответствии с разделом 6 для оценки качества крепления после старения.

В разделе 5 описывается подготовка образцов, подвергаемых старению.

Первоначальная прочность крепления модели обуви должна быть определена заранее.

Должно быть использовано следующее оборудование.

А.4.1 Печь с принудительной циркуляцией воздуха, которая может поддерживать температуру (50 +/- 2) °C или (70 +/- 2) °C.

А.4.2 Приспособление или удерживающее средство для испытуемых образцов.

Испытуемые образцы помещают в печь с принудительной циркуляцией воздуха (см. А.4.1) при температуре (50 +/- 2) °C на семь дней, исключив контакт испытуемых образцов со стенами печи.

После этого, перед испытанием на прочность крепления испытуемые образцы кондиционируют в течение 24 часов в соответствии с ISO 18454.

При производственном контроле возможно использовать другие условия для ускорения процесса старения. Данные условия следующие:

Испытуемые образцы помещают в печь с принудительной циркуляцией воздуха (см. А.4.1) при температуре (70 +/- 2) °C на 72 часа.

После этого, перед испытанием на прочность крепления испытуемые образцы кондиционируют в течение 24 часов в соответствии с ISO 18454.

Примечание - Условия старения, указанные в А.5.1 и А.5.2, не дают эквивалентные результаты.
