"ГОСТ 34984-2023 (ISO 3669:2020). Межгосударственный стандарт. Вакуумная технология. Размеры фланцев с ножевидной кромкой"
(введен в действие Приказом Росстандарта от 29.09.2023 N 1008-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Акционерным обществом "Вакууммаш" (АО "Вакууммаш") и Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "Институт стандартизации") на основе официального перевода на русский язык англоязычной версии указанного в пункте 5 стандарта, который выполнен АО "Вакууммаш"

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 249 "Вакуумная техника"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 июля 2023 г. N 163-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 сентября 2023 г. N 1008-ст межгосударственный стандарт ГОСТ 34984-2023 введен в действие в качестве межгосударственного стандарта Российской Федерации с 1 декабря 2023 г.

5 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 3669:2020 "Вакуумная технология. Размеры фланцев с ножевидной кромкой" ("Vacuum technology - Dimensions of knife-edge flanges", MOD) путем включения дополнительных положений, которые выделены в тексте курсивом

6 ВЗАМЕН ГОСТ ISO 3669-2014

Настоящий стандарт заменяет ГОСТ ISO 3669-2014, в котором приведено описание двух типов прогреваемых фланцев:

- предпочтительный тип, основные размеры которого обеспечивают совместимость со стандартизованными непрогреваемыми фланцами [1];

- второстепенный тип, соответствующий фланцам, которые находятся в широком использовании.

Настоящий стандарт устанавливает только один тип, который более не зависит от предпочтительного типа. Фактически предпочтительный тип устарел, тем самым способствуя тому, чтобы второстепенный тип стал единственным и основным.

Кроме того, несколько размеров в предыдущем второстепенном типе были применены, чтобы соответствовать используемым фланцам. Наконец, были включены дополнительные размеры для уплотнительного профиля с ножевидной кромкой.

Следует отметить, что стандартные размеры и допуски фланцев <*>, разработанные компанией Varian, были недоступны на этапе разработки настоящего стандарта.

--------------------------------

<*> - торговая марка продукции, поставляемой компанией Varian, Inc. Настоящая информация приведена для удобства пользователей и не означает, что упомянутая продукция одобрена ISO. Возможно использование эквивалентных изделий, если они приводят к таким же результатам.

Цель настоящего стандарта - обеспечить взаимозаменяемость фланцев. Можно считать, что фланцы, изготовленные в соответствии с требованиями документации Varian, совместимы с фланцами, изготовленными согласно положениям настоящего стандарта, даже если они не будут соответствовать установленным требованиям.

Настоящий стандарт устанавливает размеры неподвижных или вращающихся фланцев с ножевидной кромкой, соединенных болтами, которые используют в вакуумных системах в диапазоне давлений от атмосферного до 10^-11 Па.

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 фланец с ножевидной кромкой (knife-edge flange): Фланец с металлической прокладкой, используемый для эксплуатации в условиях высокого и сверхвысокого вакуума.

Примечания

1 Одна металлическая прокладка, расположенная между двумя фланцами с ножевидной кромкой, которые надежно соединены болтами, обеспечивает вакуумное герметичное соединение. Уплотнение достигается, когда кольцевые (треугольного профиля) ножевидные кромки фланца соединены болтами. Уплотнительная поверхность создается деформируемой металлической прокладкой, зажатой между фланцами с ножевидной кромкой.

2 Первоначально разработаны как фланцы (CF). Широкое и длительное использование фланцев с ножевидной кромкой сделало их фактически международным стандартом.

3.2 номинальный диаметр (nominal bore): Параметр, предназначенный как для идентификации фланца, так и для определения наибольшего практического размера трубы, на которую устанавливается фланец.

Примечание - В таблице 1 сохранена система идентификации стандартных фланцев по наружному диаметру фланца (в дюймах).

3.3 канавка для проверки герметичности (leak check groove): Канавка, выполненная на уплотняющей стороне фланца для облегчения свободного прохода пробного газа, от наружного периметра фланца к зоне уплотнения около металлической прокладки.

3.4 ножевидная кромка (knife-edge): Острый (режущий) выступ фланца, который при соединении фланцев болтами вдавливается в прокладку.

В настоящем стандарте применены следующие обозначения:

D - номинальный наружный диаметр фланца, мм или дюйм;

D₁ - максимальный диаметр трубы, мм;

D₂ - диаметр окружности расположения болтов, мм;

D₃ - диаметр канавки под уплотнение, мм;

D₄ - диаметр ножевидной кромки, мм;

D₅ - диаметр отверстия под болт, мм;

D₆ - наружный диаметр металлической прокладки, мм;

- позиционный допуск оси отверстия под болт, мм;

h - глубина для подсоединения трубы (под приварку), мм;

h₁ - толщина фланца, мм;

h₂ - высота для установки внутреннего вращающегося кольца, мм.

Выбор материала обусловлен требованиями, предъявляемыми к фланцам. К требованиям относят следующее: температурный режим, уплотняющая способность, коррозионная стойкость, магнитная проницаемость, тип используемой уплотнительной прокладки и размеры.

Примечание - Обычно используют аустенитную нержавеющую сталь, но определение или ограничение выбора материала фланцев аустенитной нержавеющей сталью не является целью настоящего стандарта.

Фланец может иметь гладкие или резьбовые отверстия под болты.

Примечание - Так как страной происхождения ряда используемых фланцев являются США, то резьбовые фланцы часто имеют отверстия с английской резьбой. В последнее время все чаще применяют фланцы с метрической резьбой. Оба типа представлены в настоящем стандарте (см. таблицу 1).

Для проверки герметичности (течи) следует использовать канавки. Канавки должны быть расположены на одинаковом расстоянии (+/- 0,15 мм) между отверстиями под болты.

Как правило, прокладка должна быть мягче фланца, чтобы избежать затупления ножевидной кромки фланца.

Примечания

1 Обычно используют бескислородную медь с высокой удельной проводимостью (OFHC), но целью настоящего стандарта не является определение или ограничение выбора материала прокладки только медью OFHC.

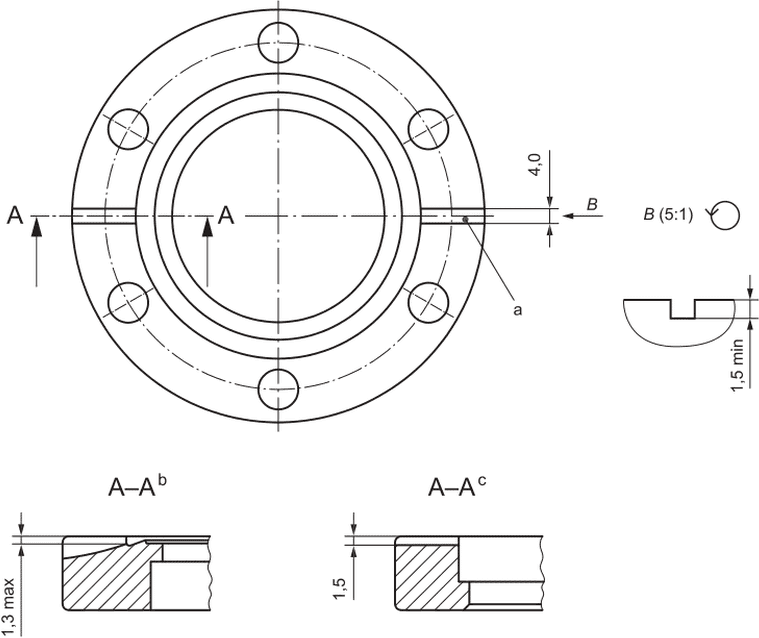

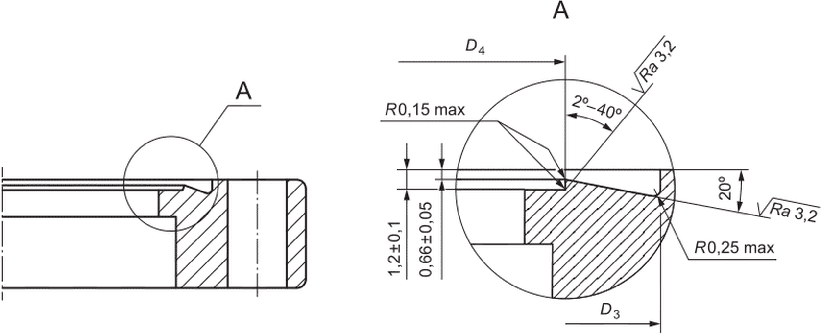

Размеры фланцев и конструкция ножевидной кромки показаны на рисунках 1, 2 и приведены в таблице 1. Размеры металлической прокладки показаны на рисунке 3 и приведены в таблице 2. Рекомендуемые размеры канавок для проверки герметичности показаны на рисунке 4.
