4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 декабря 2022 г. N 1584-ст межгосударственный стандарт ГОСТ IEC 60645-3:2017 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2023 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60645-3:2007 "Электроакустика. Аудиометрическое оборудование. Часть 3. Короткие испытательные сигналы" ("Electroacoustics - Audiometric equipment - Part 3: Test signals of short duration", IDT).
Международный стандарт разработан Техническим комитетом IEC 29 "Электроакустика".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
Развитие в области измерений в целях диагностики, сохранения и восстановления слуха привело к появлению широкого спектра аудиометров. Аудиометры можно рассматривать как набор функциональных блоков, требования к характеристикам которых могут выдвигаться по отдельности. После указания требований к характеристикам данных функциональных блоков можно формировать требования к точностным характеристикам аудиометрического оборудования, использующего данные блоки. Настоящий стандарт устанавливает требования к опорным и иным испытательным сигналам малой длительности.
Примерами методов испытаний, в которых широко используются такие сигналы, являются: регистрация слуховых потенциалов ствола мозга и вызванная отоакустическая эмиссия. Опорные сигналы описаны в целях обеспечения основы для калибровки и рекомендованы для использования в случаях, когда нет причин применять иные сигналы. Приведено описание метода измерения акустических и вибрационных сигналов.
Настоящий стандарт устанавливает способ описания физических характеристик опорных и испытательных аудиометрических сигналов малой длительности и методов их измерения.
Целью стандарта является обеспечение спецификации и измерение аудиометрических сигналов малой длительности способом, аналогичным способу калибровки оборудования, использующего данные сигналы по указанным методам.
Настоящий стандарт не описывает метод применения коротких испытательных сигналов.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:
IEC 60318-1:2009, Electroacoustics - Simulators of human head and ear - Part 1: Ear simulator for the calibration of supra-aural earphones (Электроакустика. Имитаторы человеческой головы и уха. Часть 1. Имитаторы уха для калибрования наушников, надеваемых на ухо)
IEC 60318-3:2014, Electroacoustics - Simulators of human head and ear - Part 3: Acoustic coupler for the calibration of supra-aural earphones used in audiometry (Электроакустика. Имитаторы человеческой головы и уха. Часть 3. Акустический соединитель для калибрования наушников открытого типа (supra-aural), используемых в аудиометрии)
IEC 60318-5:2006, Electroacoustics - Simulators of human head and ear - Part 5: 2 cm3 coupler for the measurement of hearing aids and earphones coupled to the ear by means of ear inserts (Электроакустика. Имитаторы человеческой головы и уха. Часть 5. Куплер 2 см3 для испытания слуховых аппаратов и слуховых телефонов, подсоединяемый к уху с помощью ушных вкладышей)
IEC 60318-6:2007, Electroacoustics - Simulators of human head and ear - Part 6: Mechanical coupler for the measurements on bone vibrators (Электроакустика. Имитаторы человеческой головы и уха. Часть 6. Механическая муфта для измерения на костном вибраторе)
IEC 60645-1:2012, Electroacoustics - Audiological equipment - Part 1: Pure-tone audiometers (Электроакустика. Аудиологическое оборудование. Часть 1. Аудиометры, работающие по методу чистого тона)
IEC 60318-4:2010, Electroacoustics - Simulators of human head and ear - Part 4: Occluded-ear simulator for the measurement of earphones coupled to the ear by means of ear inserts (Электроакустика. Имитаторы человеческой головы и уха. Часть 4. Имитаторы внутреннего уха для измерения характеристик телефонов, соединяемых с ухом посредством ушных вкладышей)
ISO 389-6:2007, Acoustics - Reference zero for the calibration of audiometric equipment - Part 6: Reference equivalent threshold sound pressure levels for acoustic test signals of short duration (Акустика. Стандартный относительный нуль для калибровки аудиометрической аппаратуры. Часть 6. Стандартный порог слышимости для кратковременных испытательных сигналов)
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 испытательный сигнал малой длительности (short-duration signal): Сигнал длительностью менее 200 мс.
3.2 щелчок (click): Акустический или вибрационный сигнал переходного процесса, спектр частот которого соответствует широкому диапазону частот, возникающий при подаче одиночного прямоугольного электрического импульса на клеммы преобразователя.
![]() Условные обозначения:
1 - уровень;
2 - время
контрольного электрического импульса
![]() Условные обозначения:
1 - уровень;
2 - время
эквивалентного по размаху сигнала
3.3 тональная посылка (tone-burst): Синусоидальный сигнал длительностью менее 200 мс.
Примечания
2 Иногда тональную посылку называют "тональный импульс", "короткий звук".

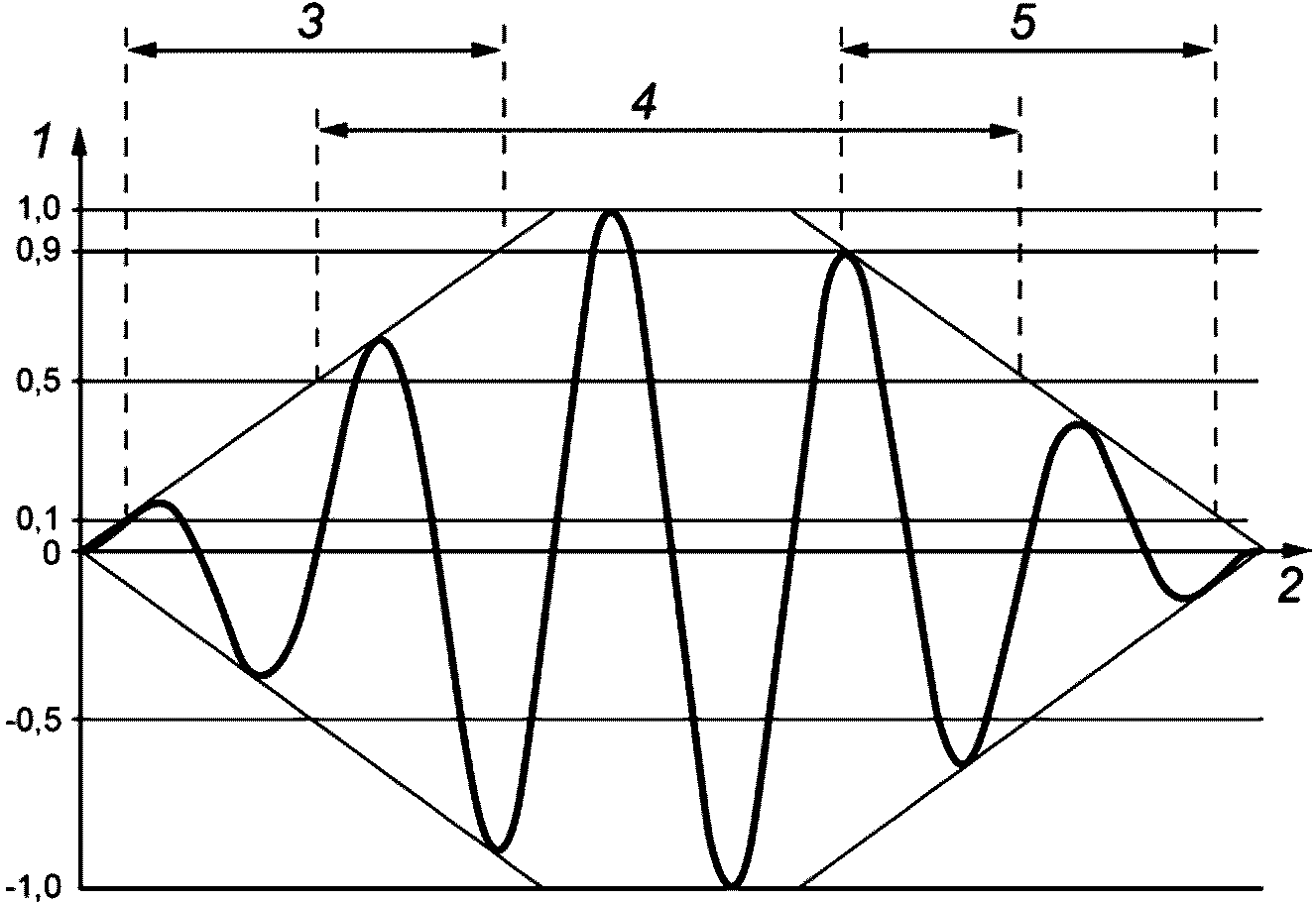

![]() Условные обозначения:
1 - уровень;
2 - время;
3 - время нарастания;
4 - длительность;
5 - время спада
электрической тональной посылки
3.4 сигнал сжатия (condensation signal): Короткий сигнал, главная волна импульса давления, которая создает дополнительное сжатие по сравнению с атмосферным давлением или главная волна импульса силы, которая вызывает силу сжатия дополнительно к статической силе, действующей в плоскости рабочей поверхности преобразователя.
3.5 сигнал разрежения (rarefaction signal): Короткий сигнал, главная волна импульса давления, которая вызывает дополнительное разрежение по сравнению с атмосферным давлением или главная волна импульса силы, которая вызывает силу растяжения дополнительно к статической силе, действующей в плоскости рабочей поверхности преобразователя.
3.6 знакопеременный сигнал (alternating polarity signal): Последовательность коротких сигналов, в которой чередуются сигналы сжатия и разрежения.
3.7 начальная волна давления звука или вибрационной силы щелчка (initial sound pressure or vibratory force wave of a click): Первая полуволна звукового давления или вибрационной силы, амплитуда которой более чем в 0,5 раза превышает амплитуду следующей полуволны противоположной полярности.
3.8 длительность начальной волны давления звука или вибрационной силы щелчка (duration of initial sound pressure or vibratory force wave of a click): Временной интервал между двумя точками перехода через нулевое значение начальной волны звукового давления или вибрационной силы.
3.9 длительность тональной посылки (duration of a tone-burst): Временной интервал между точками полумаксимальной амплитуды на участках нарастания и спада огибающей линии тональной посылки.
Примечание - См. рисунок 3 (условное обозначение 4).
3.10 периоды нарастания и спада тональной посылки (rise and fall times of a tone-burst): Временные интервалы между точками амплитуды 10% и 90% участка нарастания и точками амплитуды 90% и 10% участка спада огибающей линии тональной посылки.
Примечание - См. рисунок 3 (условные обозначения 3 и 5).
3.11 уровень эквивалентного по полному размаху сигнала (peak-to-peak equivalent signal level): Среднеквадратическое значение синусоидального сигнала большей длительности, который при аналогичных условиях испытания имеет тот же размах (т.е. разность между наибольшим положительным и наибольшим отрицательным значениями), что и выходной сигнал малой длительности испытуемого преобразователя.
Примечания
1 См. рисунок 2.
2 Короткие сигналы и сигналы большей длительности измеряются с помощью имитатора уха, микрофона свободного поля или механического устройства связи соответственно.
3 Для щелчков синусоидальные сигналы большей длительности должны иметь частоту 1000 Гц, в то время как для тональной посылки частота должна быть равна основной частоте тональной посылки.
4 Эквивалентность в данном определении подразумевается между двумя различными сигналами. При стандартизации коротких сигналов как уровней давления звука или уровней вибрационной силы в целях установки порогов слышимости, имеет место дальнейшая эквивалентность (см. 6.6) в связи с методом измерения порогов слышимости и хранения данных, полученных в ходе измерений, в имитаторе уха, т.е. в значении эквивалентной пороговых уровней вибрационной силы или давления звука.
5 Термин "уровень эквивалентного по полному размаху сигнала" часто заменяется термином "уровень эквивалентного по размаху сигнала".
6 Пиковый уровень короткого сигнала на 3 - 9 дБ превышает уровень эквивалентного по полному размаху сигнала, т.е. на 3 дБ при симметричности сигнала по отношению к нулевому исходному показателю и 9 дБ при его расположении по одну сторону от нулевого уровня.
7 Рекомендуемые аббревиатуры для обозначения эквивалентного уровня полного размаха звукового давления и вибрационной силы - эпУЗД и эпУВС.
На левой части изображения показан пример акустического сигнала щелчка, произведенного электрическим прямоугольным импульсом, примененным к преобразователю (электронный импульс 100 мкс подается на головной телефон TDH-39 с заглушкой MX-41/AR и измеряется с помощью имитатора человеческого уха по IEC 60318-1), а в правой части представлен синусоидальный сигнал большей длительности в то же время.
3.12 отоакустическая эмиссия (otoacoustic emissions): Общий термин, обозначающий все виды акустических сигналов, возникающих во внутреннем ухе, которые могут регистрироваться во внешних слуховых проходах.
Примечание - Спонтанная отоакустическая эмиссия и отоакустическая эмиссия с частотой сигнала возбуждения, которые также относятся к отоакустическому излучению, не являются предметом данного стандарта.
Оборудование, использующее короткие сигналы, должно соответствовать применимым требованиям IEC 60645-1.
Описание следующих опорных сигналов приводится в целях стандартизации.
Опорный импульс (см. рисунок 1) представляет собой электрический прямоугольный импульс (одиночная монофазная прямоугольная волна) длительностью (100 +/- 10) мкс со временем спада и нарастания менее 25 мкс.
Примечания
1 Определение времени нарастания/спада и длительности, аналогичное приведенному в рисунке 3, применимо к опорному импульсу.
2 Выход сигнала преобразователя может значительно варьироваться в зависимости от того, какой тип используется.
Опорная тональная посылка - электрический сигнал, состоящий из пяти периодов основной синусоидальной волны с линейным нарастанием и спадом. Тональная посылка имеет 1,6 периодов времен нарастания и спада, причем длительность трех периодов соответствует определению на рисунке 6.
Примечание - 1,6 периодов линейного нарастания и спада соответствует двум периодам амплитуды от нуля до 100%. Огибающая линия сигнала для одного периода соответствует 100% амплитуде. Опорную тональную посылку также можно описать согласно концепции "2-1-2", где 2 означает количество периодов от нуля до амплитуды 100% и наоборот, а 1 - период амплитуды 100%.
6.1 Для каждого вида сигнала производитель измеряет и сообщает следующие характеристики инструментов, вырабатывающих короткие сигналы:
- тип используемого опорного сигнала;
- тип преобразователя и соответствующего имитатора человеческого уха, механического соединительного устройства или устройства для измерения уровня звука, а также метод подключения преобразователя к измерительной системе;
- измеренный уровень в дБ в значении эквивалентного уровня давления звука по размаху или эквивалентного уровня вибрационной силы по размаху;
- полярность электрического выходного сигнала (т.е. положительная (сжатие), негативная (разрежение), чередование или случайная начальная фаза);
- форма нарастания и спада огибающей линии (линейные,
Примечание - Полярность измерительной системы, включая преобразователь, должна быть известна с целью определения полярности акустического или вибрационного сигнала.
6.2 Калибровку оборудования следует проводить с использованием опорных сигналов, определение которых приводится в пункте 5. При использовании иных сигналов производитель указывает разницу пороговых уровней, получаемых при использовании данных сигналов и соответствующих опорных сигналов.
6.3 При подаче сигнала с использованием головных телефонов акустические характеристики коротких сигналов следует измерять на искусственном ухе (IEC 60318-1) или имитаторе закрытого уха (IEC 60711).
При использовании для калибровки на постоянной основе акустического соединительного устройства (IEC 60318-5, IEC 60318-3) соотношение между измерениями на искусственном ухе (IEC 60318-1) или имитаторе закрытого уха (IEC 60711) и акустическим соединительным устройством указываются производителем.
6.4 При подаче сигналов малой длительности в звуковом поле используются опорные сигналы, определение которых приводится в пункте 5, измеряемый микрофон помещается на точку измерения субъекта при отсутствии слушателя. Опорной точкой является серединная точка прямой, соединяющей входы в ушные каналы слушателя при положении испытания в звуковом поле.
Примечание - Измерения следует проводить измерителями уровня звука первого класса, соответствующими требованиям IEC 61672-1, с использованием требований, описанных в ISO 8253-2.
6.5 Калибровку оборудования при подаче коротких сигналов с помощью костного вибратора следует проводить с использованием опорных сигналов, определение которых приводится в пункте 5. С данной целью костный вибратор размещается на механическом соединительном устройстве в соответствии с требованиями IEC 60318-6 и подключается к соответствующему оборудованию для измерения размаха напряжения.
6.7 Измерительная система должна иметь известную амплитуду и фазовую характеристику. Необходимо учитывать фазовую характеристику измерительной системы.
Инструмент, генерирующий короткие акустические испытательные сигналы, представляется с руководством по использованию, содержащим, помимо требований 15.2 IEC 60645-1:2012, следующую информацию:
a) тип акустического(их) сигнала(ов) (например, щелчки или тональные посылки);
b) тип преобразователя(ей) и сила оголовника;
c) система звукового поля;
d) вид имитатора уха или механического соединительного устройства, используемого для калибровки, метод соединения преобразователя(ей);
e) тип калибровки (эквивалентный уровень давления звука полного размаха или уровень вибрационной силы, уровень слышимости);
f) уровни акустического или вибрационного сигнала для определенных настроек управления выходным уровнем;
g) полярность получаемого акустического или вибрационного сигнала (т.е. положительная, негативная, чередование или случайная начальная фаза);
h) частота(ы) повторений;
i) длительность начальной волны звукового давления или вибрационной силы щелчка и/или длительность и время нарастания/спада акустических или вибрационных тональных посылок;
j) субъективное соотношение уровня слышимости между испытательными сигналами и опорными сигналами согласно данному документу.
(справочное)
МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
