"ГОСТ 25675-2022 (IEC 60526:1978). Межгосударственный стандарт. Разъемы высокого напряжения медицинских рентгеновских аппаратов. Типы и основные размеры"
(введен в действие Приказом Росстандарта от 22.11.2022 N 1341-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Медтехстандарт" (ООО "Медтехстандарт") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2022 г. N 156-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2022 г. N 1341-ст межгосударственный стандарт ГОСТ 25675-2022 (IEC 60526:1978) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2023 г.

5 Настоящий стандарт является модифицированным по отношению к международному стандарту IEC 60526:1978 "Разъемы высоковольтные для медицинских рентгеновских аппаратов" ("High-voltage cable plug and socket connections for medical X-ray equipment", MOD) путем включения дополнительных положений и замены нормативных ссылок оригинала, которые выделены в тексте курсивом.

Международный стандарт разработан подкомитетом 62B IEC "Рентгеновские изделия с рабочим напряжением до 400 кВ" Технического комитета 62 "Электрооборудование в медицинской практике"

6 ВЗАМЕН ГОСТ 25675-83

Настоящий стандарт является вторым изданием, которое отменяет и заменяет первое издание IEC 526, опубликованное в 1975 г.

Настоящий стандарт распространяется:

- на основные размеры для обеспечения взаимозаменяемости;

- рекомендуемые размеры;

- схему соединений контактов кабельного наконечника и ввода;

- маркировку контактов кабельного наконечника и ввода

при использовании трехжильного и четырехжильного высоковольтных кабелей и разъемов в медицинских рентгеновских изделиях.

Примечания

1 Максимальную разность потенциалов и тока в настоящем стандарте не рассматривают, т.к. свойства высоковольтного разъема зависят от материалов кабельного наконечника и ввода, а также от условий окружающей среды.

2 В настоящем стандарте не рассматривают детали или особенности средств, которые исключают возможность отвернуть кольцевую гайку (см. 2.2) или вынуть кабельный наконечник без использования инструмента.

3 В случаях использования высоковольтных разъемов, не удовлетворяющих требованиям настоящего стандарта, рентгеновский аппарат должен удовлетворять требованиям других нормативных документов или технических условий.

В настоящем стандарте значение вспомогательных глаголов:

- "должен" - соответствие требованиям обязательно для соответствия настоящему стандарту;

- "следует" - соответствие требованиям рекомендовано, но не обязательно для соответствия настоящему стандарту;

- "может" - описание допустимых путей достижения соответствия требованиям.

Высоковольтный разъем согласно настоящему стандарту состоит:

- из кабельного наконечника в сборе, включающего:

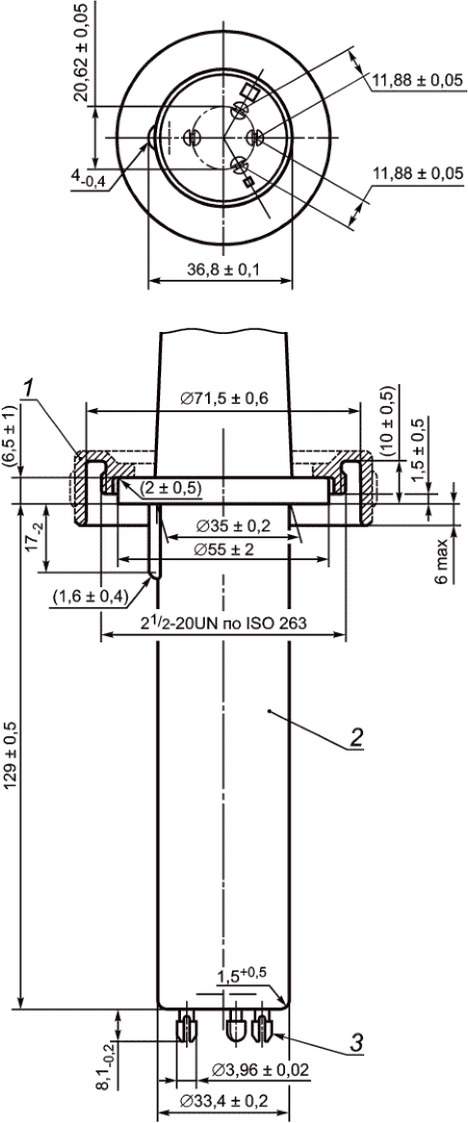

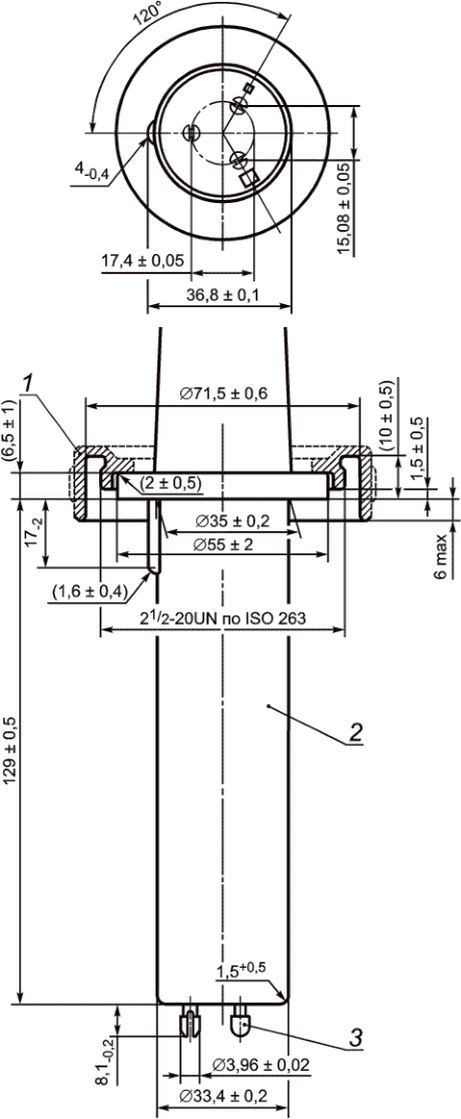

1) кольцевую гайку (позиция 1 на рисунках 1 и 5);

2) наконечник (позиция 2 на рисунках 1 и 5);

3) контактные штыри (позиция 3 на рисунках 1 и 5), соответствующие подготовленному концу кабеля с необходимым обеспечением заземления, изоляции и герметичности;

- приемного высоковольтного ввода в сборе, включающего:

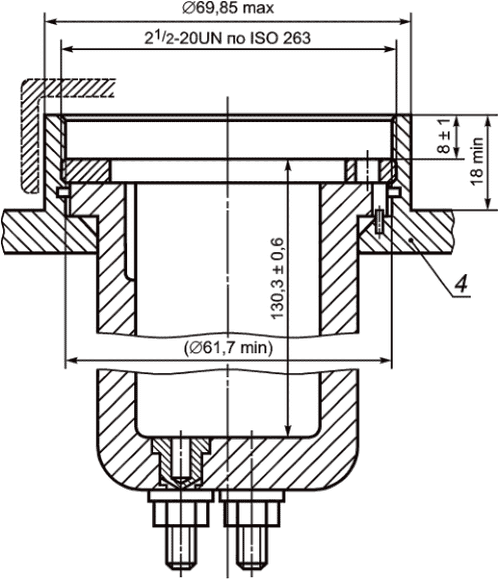

1) установочный фланец (позиция 4 на рисунке 3);

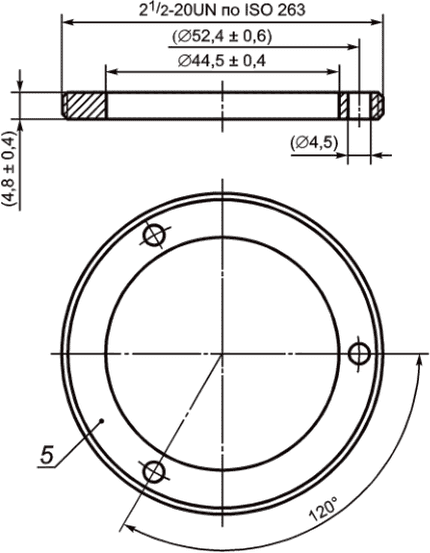

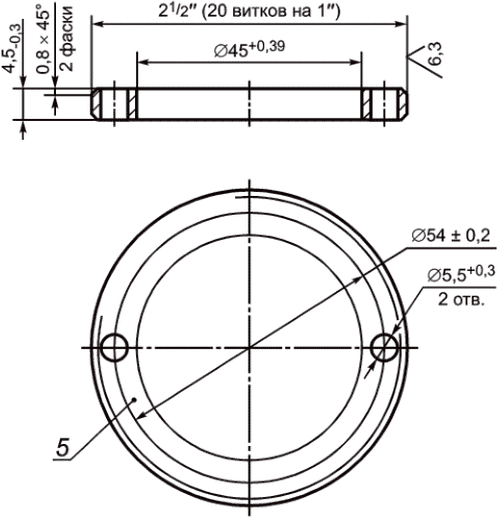

2) упорное кольцо (позиция 5 на рисунке 4).

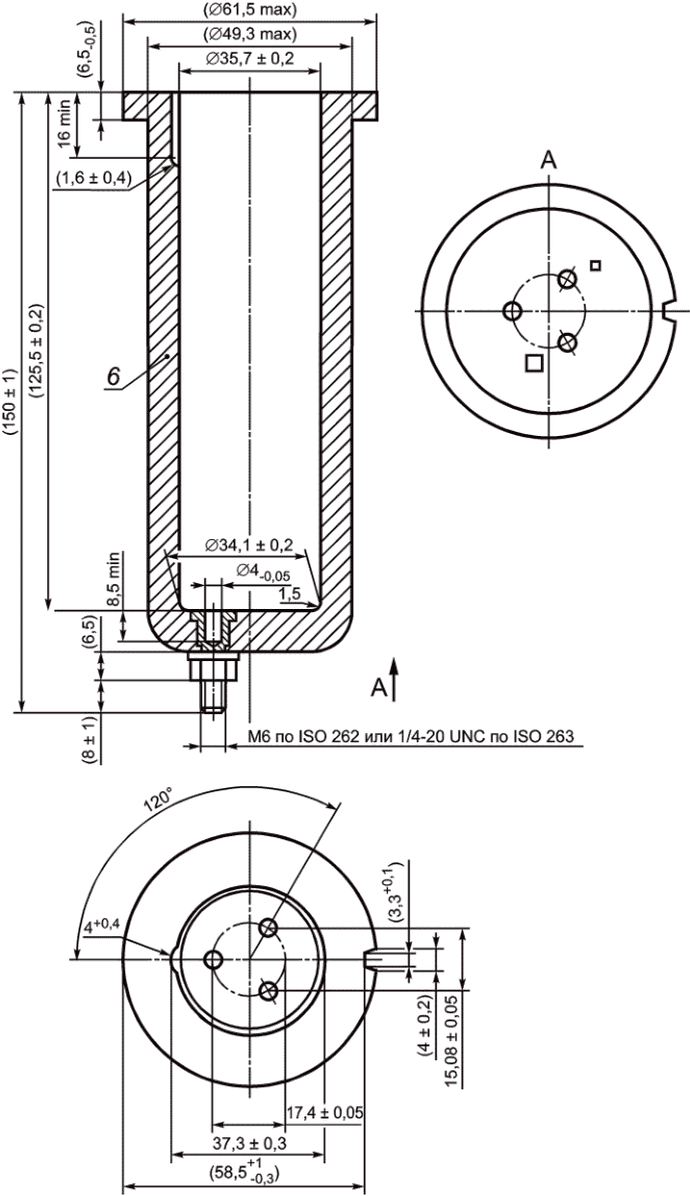

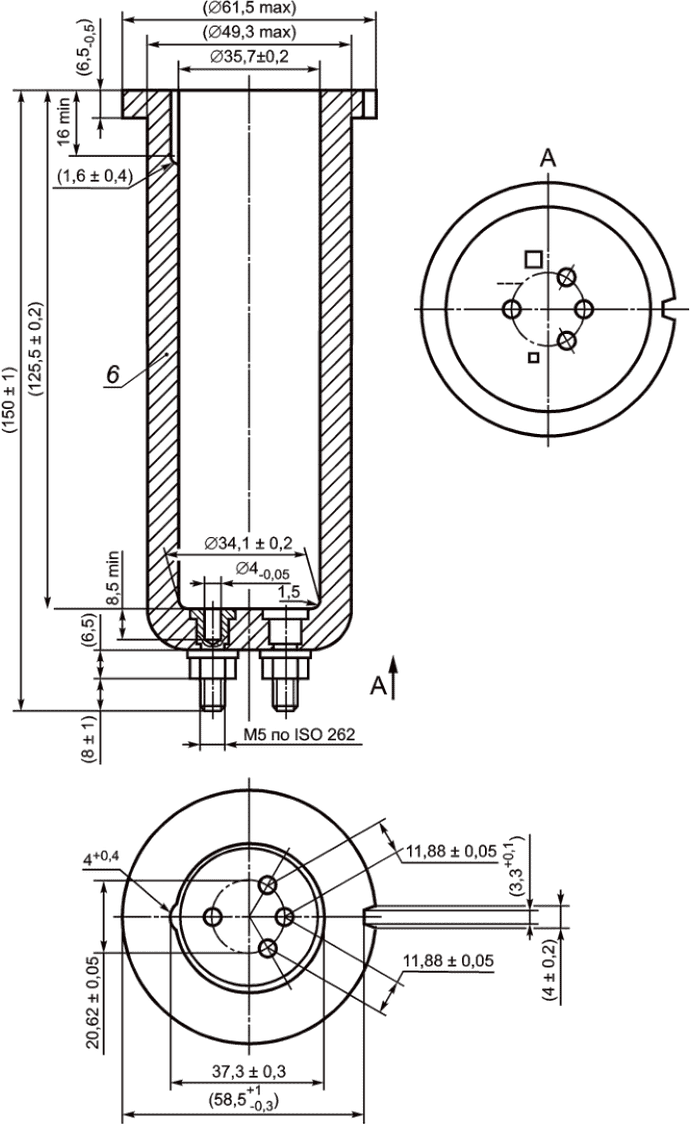

3) ввод (стакан) с контактными гнездами и присоединительными клеммами (позиция 6 на рисунках 2 и 6).

Установочный фланец является частью высоковольтного генератора рентгеновского излучателя или другой части аппарата.

2 Необязательная маркировка контактных штырей - по таблице 1.

2 Маркировка присоединительных клемм - по таблице 1.

2 Необязательная маркировка контактных штырей - по таблице 2.

2 Маркировка присоединительных клемм - по таблице 2.

Размеры высоковольтного разъема должны соответствовать приведенным на рисунках 1 - 4 или 3 - 6, в зависимости от обстоятельств, а также им следует соответствовать размерам, указанным в скобках.

Соединения высоковольтного генератора и рентгеновского излучателя с присоединительными клеммами стаканов и соединения двух контактов кабельных наконечников и кабеля должны осуществляться как указано в таблицах 1 и 2.

Присоединительные клеммы высоковольтного ввода (стакана) должны иметь графическое или буквенное обозначение, как указано в таблице 1 или 2 и показано на рисунке 2 или 6.

Если контактные штыри кабельного наконечника маркируют, то их обозначение должно соответствовать таблице 1 или 2 и рисунку 1 или 5.

Если требуется указать соответствие кабельного наконечника и/или высоковольтного ввода требованиям настоящего стандарта, то это должно быть выражено следующим образом:

- трехжильный высоковольтный разъем - ГОСТ 25675;

- трехжильный кабельный наконечник - ГОСТ 25675;

- трехжильный высоковольтный ввод - ГОСТ 25675

или

- четырехжильный высоковольтный разъем - ГОСТ 25675;

- четырехжильный кабельный наконечник - ГОСТ 25675;

- четырехжильный высоковольтный ввод - ГОСТ 25675.
