"ГОСТ EN 1149-3-2011. Межгосударственный стандарт. Система стандартов безопасности труда. Одежда специальная. Электростатические свойства. Часть 3. Методы испытаний для измерения затухания заряда"
(введен в действие Приказом Росстандарта от 27.10.2021 N 1350-ст)
(ред. от 11.10.2023)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Федеральным государственным учреждением "Всероссийский научно-исследовательский институт охраны и экономики труда" Министерства здравоохранения и социального развития Российской Федерации (ФГУ "ВНИИ охраны и экономики труда" Минздравсоцразвития России) на основе официального перевода на русский язык англоязычной версии стандарта, указанного в пункте 5, который выполнен ФГБУ "РСТ"

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 октября 2021 г. N 1350-ст межгосударственный стандарт ГОСТ EN 1149-3-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2022 г.

5 Настоящий стандарт идентичен европейскому стандарту EN 1149-3:2004 "Одежда защитная. Электростатические свойства. Часть 3. Методы испытаний для измерения убывания заряда" ("Protective clothing - Electrostatic properties - Part 3: Test methods for measurement of charge decay", IDT).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Европейский стандарт разработан Техническим комитетом CEN/TC 162 "Защитная одежда, включая средства защиты рук и кистей, а также спасательные жилеты".

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6) и для увязки с наименованиями, принятыми в существующем комплексе межгосударственных стандартов.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

7 Настоящий стандарт подготовлен на основе применения ГОСТ Р ЕН 1149-3-2008

8 Некоторые элементы настоящего стандарта могут являться объектами патентных прав

(п. 8 введен Изменением N 1, введенным в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Настоящий стандарт является частью серии стандартов на методы испытаний и требования к электростатическим свойствам специальной одежды. Разные части обусловлены различными областями применения и материалами.

В настоящем стандарте описаны два метода испытаний для измерения скорости рассеяния электростатического заряда материалов предметов одежды, т.е. затухания заряда. В обоих случаях заряд контролируют путем наблюдения за создаваемым им электростатическим полем, и это делается с помощью бесконтактных приборов для измерения поля. Принципиальное различие между методами заключается в способе, используемом для создания электростатического заряда. Трибоэлектрическое накопление заряда основано на возникновении электростатического заряда при контакте двух материалов, трении друг о друга и последующем разделении. Индукционное накопление заряда включает в себя электрод, помещенный под испытуемой поверхностью с поднятым до определенного уровня потенциалом. Индуцированный заряд на испытуемом материале влияет на результирующее поле, которое измеряется датчиком для измерения поля, расположенным над испытуемой поверхностью.

(раздел 1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Настоящий стандарт устанавливает методы испытаний для измерения затухания электростатического заряда на поверхности материалов предметов одежды. Методы распространяются на все материалы, включая однородные и неоднородные материалы с проводящими волокнами по поверхности и проводящими волокнами сквозь сердечник.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

EN 340 <1>, Protective clothing - General requirements (Одежда защитная. Общие требования)

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

--------------------------------

<1> Заменен на ISO 13688:2013+Amd 1:2021.

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

EN 1149-1:1995 <2>, Protective clothing - Electrostatic properties - Part 1: Surface resistivity (test methods and requirements) (Одежда защитная. Электростатические свойства. Часть 1. Метод испытания для измерения поверхностного удельного сопротивления)

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

--------------------------------

<2> Заменен на EN 1149-1:2006. Однако для однозначного соблюдения требования настоящего стандарта, приведенного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

В настоящем стандарте применены термины по EN 340 и EN 1149-1, а также следующие термины с соответствующими определениями:

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

3.1 проводящее волокно по поверхности (surface conducting fibre): Волокно, в котором проводящий компонент находится на поверхности. В зависимости от структуры поперечного сечения волокна проводящей может быть вся его поверхность или только ее часть.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

3.2 проводящее волокно сквозь сердечник (core conducting fibre): Волокно, в котором проводящий компонент полностью скрыт в непроводящем материале.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

3.3 затухание заряда (charge decay): Перемещение заряда по поверхности материала или через него, приводящее к уменьшению плотности заряда или поверхностного потенциала в месте внесения заряда.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

3.4 напряженность электрического поля (electric field strength):

3.4.1 Метод испытания 1:

E₀ - максимальная напряженность электрического поля после трибоэлектрического накопления заряда, кВ/м;

E₃₀ - напряженность электрического поля через 30 с после E₀, кВ/м.

3.4.2 Метод испытания 2:

E_max - напряженность электрического поля, показанная записывающим устройством без испытуемой пробы, кВ/м;

E_R - максимальная напряженность электрического поля, показанная записывающим устройством с испытуемой пробой при измерении.

(п. 3.4 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

3.5 полупериод затухания заряда t₅₀, с (half decay time): Время, которое требуется для затухания указанной напряженности поля до E_max/2.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

3.6 коэффициент экранирования S (shielding factor): Соотношение между E_max и E_R вычисляемое по формуле

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Образец для испытаний должен быть предварительно обработан в соответствии со стандартом на продукцию, в других случаях подвержен пяти циклам чистки в соответствии с EN 340.

Примечание - Предварительной обработке не подвергают предметы одежды, не предназначенные для чистки во время использования (например, одноразовые предметы одежды).

(п. 4.1.1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Если не указано иное, испытуемые пробы должны быть кондиционированы в атмосферных условиях при температуре (23 +/- 1) °C и относительной влажности (25 +/- 5)% в течение не менее 24 ч. Испытания проводят при таких же атмосферных условиях.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Заряд в испытуемых материалах создается путем трения о цилиндрические стержни, установленные на вертикально движущемся ползуне. Напряженность электрического поля от заряда, сгенерированного на испытуемом материале, измеряют и регистрируют с помощью прибора для измерения напряженности электростатического поля, подключенного к графическому записывающему устройству.

(п. 4.2.1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

4.2.2.1 Общие сведения

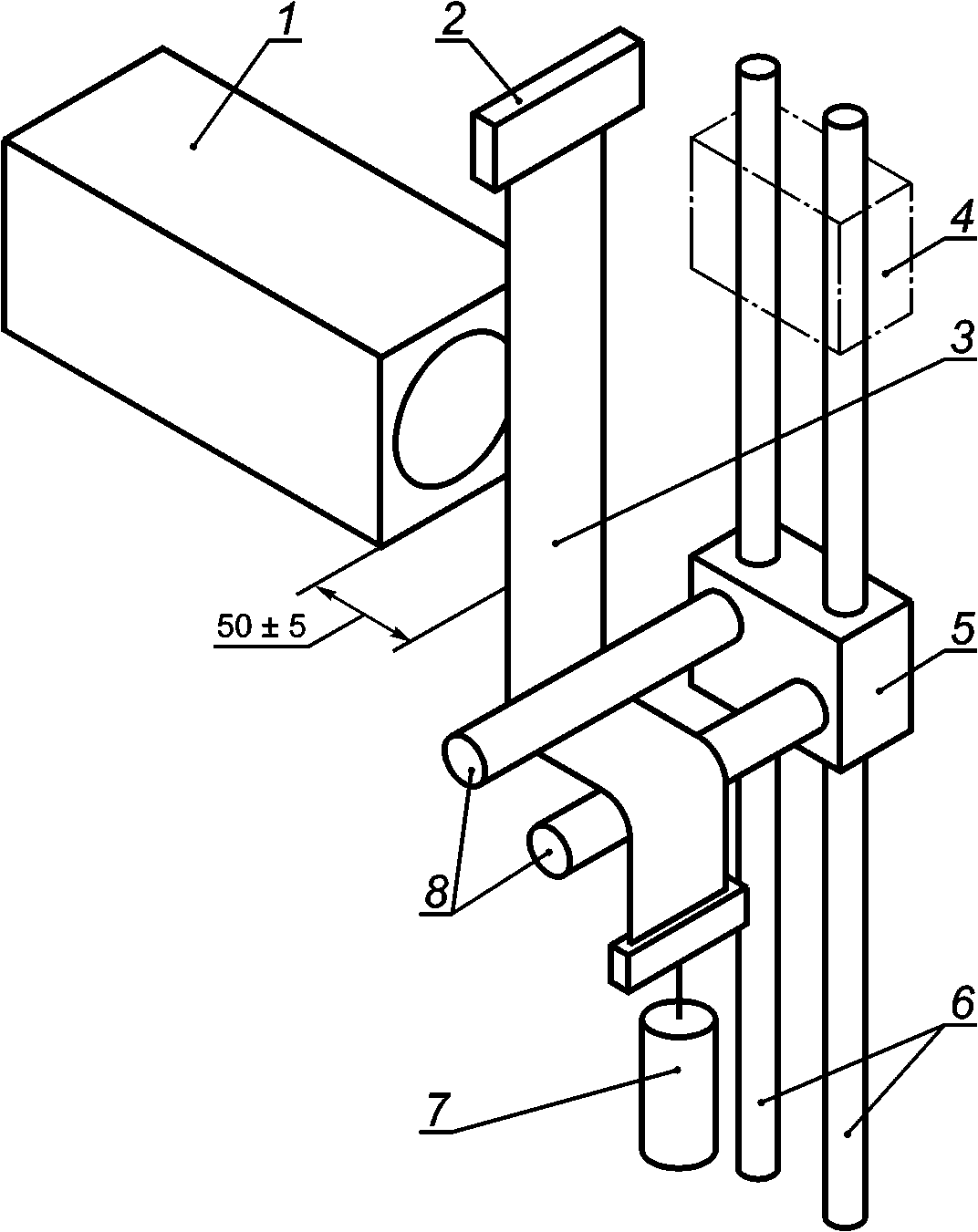

Испытательная аппаратура показана на рисунке 1.

4.2.2.2 Цилиндрические стержни

Используют два стержня длиной (100 +/- 5) мм с диаметром поперечного сечения (15,0 +/- 0,5) мм. Стержни прикреплены к металлическому ползуну параллельно, без возможности свободного вращения так, чтобы нижняя часть первого стержня располагалась горизонтально на одной оси с верхней частью второго стержня, при этом расстояние между их ближайшими краями составляло (15 +/- 1) мм (см. рисунок 1).

Требуются две пары стержней, одна из которых изготовлена из полиэтилена высокой плотности (ПЭВП), а другая пара - из алюминия. Зажимное приспособление, используемое для крепления стержней к ползуну, должно обеспечивать выполнение замены стержней.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Стержни из ПЭВП должны иметь удельную массу (999 +/- 10) кг/м³ и твердость по Шору D 63; поверхностное сопротивление - не более 10⁶ Ом и объемное сопротивление - не более 10⁶ Ом·см.

Для алюминиевых стержней используют материал:

Абзац исключен с 01.09.2024. - Изменение N 1, введенное в действие Приказом Росстандарта от 11.10.2023 N 1113-ст.

Примечание - Изготовитель материала ПЭВП (PE-EL): SIMONA AG, D-55606 Kirn. Данная информация приведена для удобства пользователей настоящего стандарта и не означает одобрения указанного продукта CEN/TC 162. Могут быть использованы эквивалентные материалы, если доказано, что они обеспечивают получение таких же результатов.

(примечание в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

4.2.2.3 Ползун и опорная конструкция

Ползун, к которому прикреплены цилиндрические стержни, перемещается по одной или более вертикальным направляющим. Исходным положением ползуна является наивысшая точка на направляющей(их). Допускается либо свободное падение ползуна под тяжестью собственной массы, либо перемещение по направляющей(им) с использованием подходящего двигателя. В первом случае требуется соответствующий зажим для фиксации ползуна в исходном положении перед выполнением каждого измерения. Ползун, направляющая(ие) и опорная рама могут иметь любое конструктивное исполнение, при котором цилиндрические стержни могут перемещаться вниз со скоростью (0,20 +/- 0,02) м/с в вертикальном направлении без значительного кручения или вращения.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Все металлические конструкции должны быть заземлены.

4.2.2.4 Зажимное устройство и натяжное приспособление

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Верхний край испытуемой пробы закрепляют на жесткую конструкцию и натягивают путем крепления свободно подвешиваемого зажима к нижнему краю. Свободно подвешиваемый зажим должен обеспечивать равномерное распределение нагрузки по всей ширине испытуемой пробы. Фиксированный зажим должен быть выполнен из металла и заземлен. Нагрузка, прилагаемая к испытуемой пробе нижним зажимом, должна составлять (1,30 +/- 0,05) Н. В случае, если удлинение испытуемой пробы составляет более 5%, используют нагрузку (0,20 +/- 0,05) Н.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

4.2.2.5 Прибор для измерения напряженности электростатического поля

Прибор для измерения напряженности электростатического поля, отвечающий указанным требованиям, располагают так, чтобы измерительное отверстие было на расстоянии (50 +/- 5) мм от поверхности испытуемой пробы (см. рисунок 2) после снижения ползуна:

- диапазон измерения - от 1 до 200 кВ/м;

- разрешение - не более 1 кВ/м;

- время отклика - не более 10 мс;

- смещение нуля - не более +/- 0,5 кВ/м (долговременное или меньше).

Прибор для измерения напряженности электростатического поля должен быть оснащен выходом для его подключения к записывающему устройству.

(п. 4.2.2.5 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Примечание - Следует проявлять осторожность и не допускать присутствия заряженных предметов, которые могут оказать влияние на показания прибора для измерения напряженности электростатического поля.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

4.2.2.6 Записывающее устройство

Средство записи связанных со временем данных на выходе прибора для измерения напряженности электростатического поля, предпочтительно в графическом виде. Разрешение по времени и время отклика записывающего устройства должны составлять не более 1 мс, записывающее устройство должно иметь возможность записи полного диапазона выходных данных прибора для измерения напряженности электростатического поля. В качестве примеров соответствующих устройств служат бумажные самописцы, запоминающие осциллографы и регистраторы данных/компьютеры с соответствующим программным обеспечением.

(пп. 4.2.2.6 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

4.2.2.7 Нейтрализатор статического электричества

Средство нейтрализации электростатического заряда на испытуемых пробах и стержнях из ПЭВП перед выполнением измерений, например электрическая ионизация воздуха.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

4.2.2.8 Чистящее средство

Чистящее средство - это соответствующее жидкое чистящее средство, пропан-2-ол или этанол.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Вырезают 12 испытуемых проб размером (50 +/- 2)x(300 +/- 2) мм каждая из образца текстильного материала или предмета одежды, шесть из них вырезают по длине в направлении основы или в продольном направлении, другие шесть - в направлении утка или в поперечном направлении. В случае, если продольное направление определить невозможно, шесть испытуемых проб вырезают в одном направлении, остальные шесть - в направлении, перпендикулярном направлению вырезания первых шести проб. Три испытуемые пробы в направлении основы и три испытуемые пробы в направлении утка используют на стержнях из ПЭВП, остальные три испытуемые пробы в направлении основы и три испытуемые пробы в направлении утка - на алюминиевых стержнях. Испытуемые пробы не должны содержать швов. Чтобы избежать загрязнения, испытуемые пробы необходимо держать только за края.

(п. 4.2.3 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Очищают цилиндрические стержни, протерев их бумажной салфеткой, смоченной чистящим средством (см. 4.2.2.7 <1>). Дают цилиндрическим стержням просохнуть.

--------------------------------

<1> Ошибка оригинала. Требования к чистящему средству приведены в 4.2.2.8.

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Закрепляют один конец первой испытуемой пробы в фиксированном зажиме и устанавливают ползун в наивысшей точке, пропускают свободный конец испытуемой пробы между двумя стержнями. Испытуемая проба должна контактировать с нижней поверхностью первого стержня и верхней поверхностью второго (см. рисунок 2). Прикрепляют натяжное приспособление к свободному концу испытуемой пробы.

Снимают с испытуемой пробы и со стержней значительный остаточный электростатический заряд, используя нейтрализатор статического электричества. Проверяют, чтобы показание прибора для измерения напряженности электростатического поля находилось на нуле или около нуля.

Включают записывающее устройство и запускают свободное падение или движение ползуна вниз от электропривода таким образом, чтобы создать трение испытуемой пробы о цилиндрические стержни.

Выключают записывающее устройство через 60 с после запуска ползуна.

Из полученных записанных данных отмечают максимальное значение напряженности поля и значение напряженности поля через 30 с после E₀.

Снимают испытуемую пробу и повторяют процедуру на остальных пробах.

Повторяют весь порядок выполнения испытания на оставшихся шести испытуемых пробах, но с использованием стержней другого типа.

(п. 4.2.4 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Вычисляют среднее из абсолютных значений максимальной напряженности поля E₀ и среднее из абсолютных значений напряженности поля через 30 с E₃₀ для следующих групп:

a) три измерения, выполненные в направлении основы или в продольном направлении, с использованием стержней из ПЭВП;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

b) три измерения, выполненные в направлении утка или в поперечном направлении, с использованием стержней из ПЭВП;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

c) три измерения, выполненные в направлении утка или в поперечном направлении, с использованием алюминиевых стержней;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

d) три измерения, выполненные в направлении основы или в продольном направлении, с использованием алюминиевых стержней.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Накопление заряда испытуемой пробой происходит за счет индукционного эффекта. Непосредственно под испытуемой пробой, которая расположена горизонтально, устанавливают электрод для создания поля, при этом он не касается испытуемой пробы. На электрод для создания поля быстро подают высокое напряжение. Если испытуемая проба представляет собой токопроводящий материал или содержит проводящие элементы, на испытуемой пробе индуцируется заряд, противоположный полярности электрода, для создания поля. Поле от электрода, которое сталкивается с проводящими элементами, не проходит через испытуемую пробу, и результирующее поле уменьшается характерным для испытуемого материала образом. Измерение и регистрацию этого эффекта выполняют с обратной стороны испытуемой пробы с помощью соответствующего датчика для измерения поля.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

По мере увеличения количества индуцированного заряда на испытуемой пробе уменьшается результирующее поле, зарегистрированное измерительным датчиком. Именно это уменьшение поля используют для определения полупериода затухания и коэффициента экранирования.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

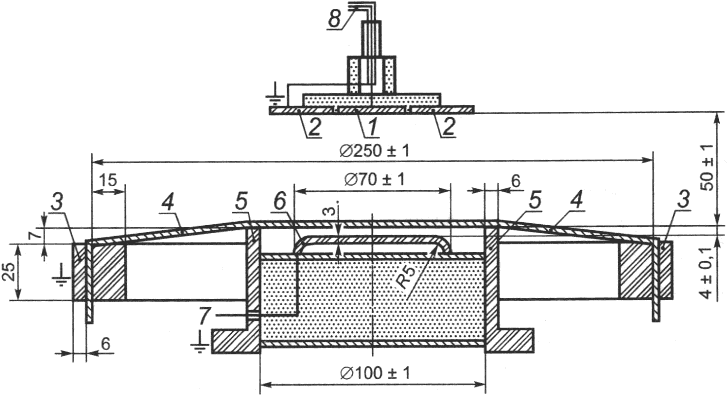

Испытательная аппаратура показана на рисунках 3 - 5.

4.3.2.1 Электрод для создания поля

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Диск из полированной нержавеющей стали диаметром (70 +/- 1) мм, прикрепленный к изолирующей опоре. Детали показаны на рисунке 4.

4.3.2.2 Опорное кольцо

Металлическое кольцо с внутренним диаметром (100 +/- 1) мм, заземленное и расположенное соосно электроду для создания поля (см. 4.3.2.1). Детали показаны на рисунке 4. Расстояние между верхней поверхностью электрода для создания поля и верхней частью опорного кольца должно составлять (4,0 +/- 0,1) мм.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

4.3.2.3 Зажимные кольца для испытуемых проб

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Испытуемую пробу зажимают между внешним и внутренним кольцами. Внешнее кольцо с наружным диаметром (250 +/- 1) мм и внутренним диаметром (220 +/- 1) мм заземляют и располагают соосно электроду для создания поля (см. 4.3.2.1) и опорному кольцу (см. 4.3.2.2). Внешнее кольцо эластичное, и оно зажимает испытуемую пробу. Детали показаны на рисунке 4.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

4.3.2.4 Генератор напряжения

Пьезоэлектрический или другой генератор, способный создать ступенчатое напряжение (1200 +/- 50) В на электроде для создания поля (см. 4.3.2.1) в течение 30 мкс.

4.3.2.5 Датчик для измерения поля

Металлический диск диаметром (30,0 +/- 0,1) мм, обрамленный заземленным защитным кольцом и соединенный с усилителем заряда. Детали показаны на рисунках 4 и 5. Расстояние между нижней частью датчика для измерения поля и верхней частью опорного кольца (см. 4.3.2.2) должно составлять (50 +/- 1) мм.

Усилитель заряда (электронный электрометр):

- - диапазон - 1 пКл - 2 нКл;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

- входное сопротивление - более 5·10⁸ Ом;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

- разрешение - 0,05 пКл;

- время нарастания - 0,2 В/мкс;

- выходное напряжение максимальное - +/- 20 В.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

4.3.2.6 Записывающее устройство

Средство записи связанных со временем данных на выходе датчика для измерения поля. Разрешение по времени и время отклика записывающего устройства должны составлять не более 50 мкс, записывающее устройство должно иметь возможность записи полного диапазона выходных данных прибора для измерения напряженности электростатического поля. В качестве примера соответствующих устройств служат бумажные самописцы, запоминающие осциллографы и регистраторы данных/компьютеры с соответствующим программным обеспечением.

(пп. 4.3.2.6 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

4.3.2.7 Нейтрализатор статического электричества

Средство нейтрализации электростатического заряда на испытуемых пробах перед выполнением измерений.

(пп. 4.3.2.7 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Из образца для испытаний вырезают три квадратные испытуемые пробы со стороной не менее 300 мм. Испытуемые пробы не должны содержать швов. В качестве альтернативы, если требуется провести испытание, не разрезая материал (предмет одежды), то измерения выполняют в трех различных местах на материале (предмете одежды). Чтобы избежать загрязнения, испытуемые пробы необходимо держать только за края.

(п. 4.3.3 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

4.3.4.1 Измерение первоначальной максимальной напряженности поля без испытуемой пробы

Контрольное измерение проводят без испытуемой пробы между электродом для создания поля и датчиком для измерения поля.

Включают записывающее устройство и генератор напряжения для подачи ступенчатого напряжения на электрод с целью создания поля. Датчик для измерения поля должен показывать постоянное максимальное значение E_max.

(пп. 4.3.4.1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

4.3.4.2 Измерение с испытуемой пробой

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Зажимают первую испытуемую пробу или испытуемую область в кольце для зажима испытуемых проб и размещают ее так, чтобы зажимное кольцо располагалось соосно опорному кольцу для испытуемой пробы. Выполняют заземление зажимного кольца.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Снимают с испытуемой пробы остаточный электростатический заряд, используя нейтрализатор статического электричества. Проверяют, чтобы показание датчика для измерения поля находилось на нуле или около нуля.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Включают записывающее устройство и генератор напряжения для подачи ступенчатого напряжения на электрод для создания поля.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Выключают записывающее устройство, когда показание датчика для измерения поля упадет минимум до половины его максимального значения или по истечении 30 с в зависимости от того, что наступит раньше.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Из полученных зарегистрированных данных отмечают E_R и t₅₀.

Снимают испытуемую пробу и повторяют процедуру на двух оставшихся испытуемых пробах.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Вычисляют средние значения полупериода затухания t₅₀ и коэффициент экранирования S (см. 3.6).

Для материалов, в которых не проявляется экранирующий эффект, E_R равен E_max (см. рисунок 6).

Для материалов с некоторым экранирующим эффектом E_R меньше E_max (см. рисунок 7). Иногда в начале записи кривой на самописце возникает временное пиковое значение. При вычислении E_R такие пиковые значения не учитывают.

Если E_R < E_max/2, то t₅₀ записывают как менее 0,01 с. Если указанное поле не затухает до E_max/2 в течение 30 с, t₅₀ записывают как более 30 с.

Протокол испытаний должен содержать следующую информацию:

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

a) ссылку на настоящий стандарт;

b) дату испытания;

c) атмосферные условия кондиционирования и проведения испытаний;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

d) описание и число образцов для испытаний и испытуемых проб;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

e) используемый метод испытания;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

f) для метода трибоэлектрического накопления заряда отдельные и средние значения для всех параметров из 4.2.5;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

g) для метода индукционного накопления заряда отдельные значения полупериода затухания заряда (степень точности 0,01 с) и коэффициента экранирования (степень точности 0,01 единицы) для всех испытуемых проб и средние значения для каждого образца;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

h) все результаты наблюдений или отклонения от настоящего стандарта.

A.1 Как указано в EN 1149-1:1995 (раздел 1, приложение A), измерения поверхностного сопротивления не являются показательными для особых материалов, например для текстильных материалов с проводящими волокнами сквозь сердечник. Для оценки таких (неоднородных) материалов требуется разработка других методов испытания, например испытания методом затухания заряда. С целью выбора надежных методов испытаний была проведена оценка результатов европейского научно-исследовательского проекта, в результате чего в настоящем стандарте предложены два метода проведения испытаний. Оба метода предназначены для проведения оценки материалов специальной одежды для защиты от воздействия статического электричества для предотвращения возникновения зажигающих искровых разрядов. При условии надлежащего заземления, предусмотренного в EN 1149-1, и соблюдении соответствующих критериев приемлемости методов оба метода испытаний могут быть успешно использованы для определения электростатически "безопасных" материалов предметов одежды. Это утверждение основано на результатах экспериментов с зажигающими искровыми разрядами с использованием различных видов текстильных материалов в наиболее воспламеняемой смеси газообразного водорода и воздуха.

(п. А.1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

Примечание - Несмотря на то что затухание заряда для обоих методов испытаний контролируют путем наблюдения за изменениями в измеряемом поле, физические механизмы в каждом случае различаются, поэтому необязательно существует корреляция между результатами двух методов или другими методами испытаний затухания заряда.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 11.10.2023 N 1113-ст)

A.2 Сравнение результатов между двумя лабораториями показывает разницу менее чем в восемь раз для метода испытаний 1. Межлабораторный эксперимент для метода 2 с использованием пяти различных материалов и пяти лабораторий-участников в трех различных местах показал следующее стандартное отклонение повторяемости и воспроизводимости.

EN 1149-3:2004 был подготовлен в соответствии с мандатом, предоставленным CEN Европейской комиссией и Европейской ассоциацией свободной торговли, и поддерживает основные требования Директивы ЕС 89/686/ЕЭС.

Пункты EN 1149-3:2004 соответствуют требованиям Директивы 89/686/ЕЭС (Приложение II, пункт 2.6).

Соблюдение пунктов EN 1149-3:2004 является одним из способов соответствия конкретным основным требованиям Директивы и связанных с ней правил ЕАСТ.
