"ГОСТ 24984-2022. Межгосударственный стандарт. Аппараты рентгеновские медицинские. Символы обслуживания" (введен в действие Приказом Росстандарта от 22.11.2022 N 1338-ст)

Введен в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 22 ноября 2022 г. N 1338-ст

Дата введения

1 июля 2023 года

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Медтехстандарт" (ООО "Медтехстандарт")

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2022 г. N 156-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2022 г. N 1338-ст межгосударственный стандарт ГОСТ 24984-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2023 г.

5 ВЗАМЕН ГОСТ 24984-81

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

Настоящий стандарт распространяется на рентгеновские медицинские аппараты и технические средства к ним и устанавливает символы обслуживания (далее - символы), заменяющие надписи на устройствах управления, регулирования, а также в местах подключения этих устройств.

Символы следует наносить на органы управления, регулирования или вблизи них, в местах подключения устройств управления и регулирования, а также в конструкторской и сопроводительной эксплуатационной документации.

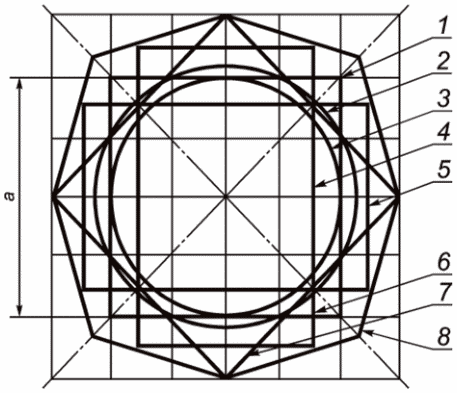

Конструкция основного изображения символа приведена в приложении А.

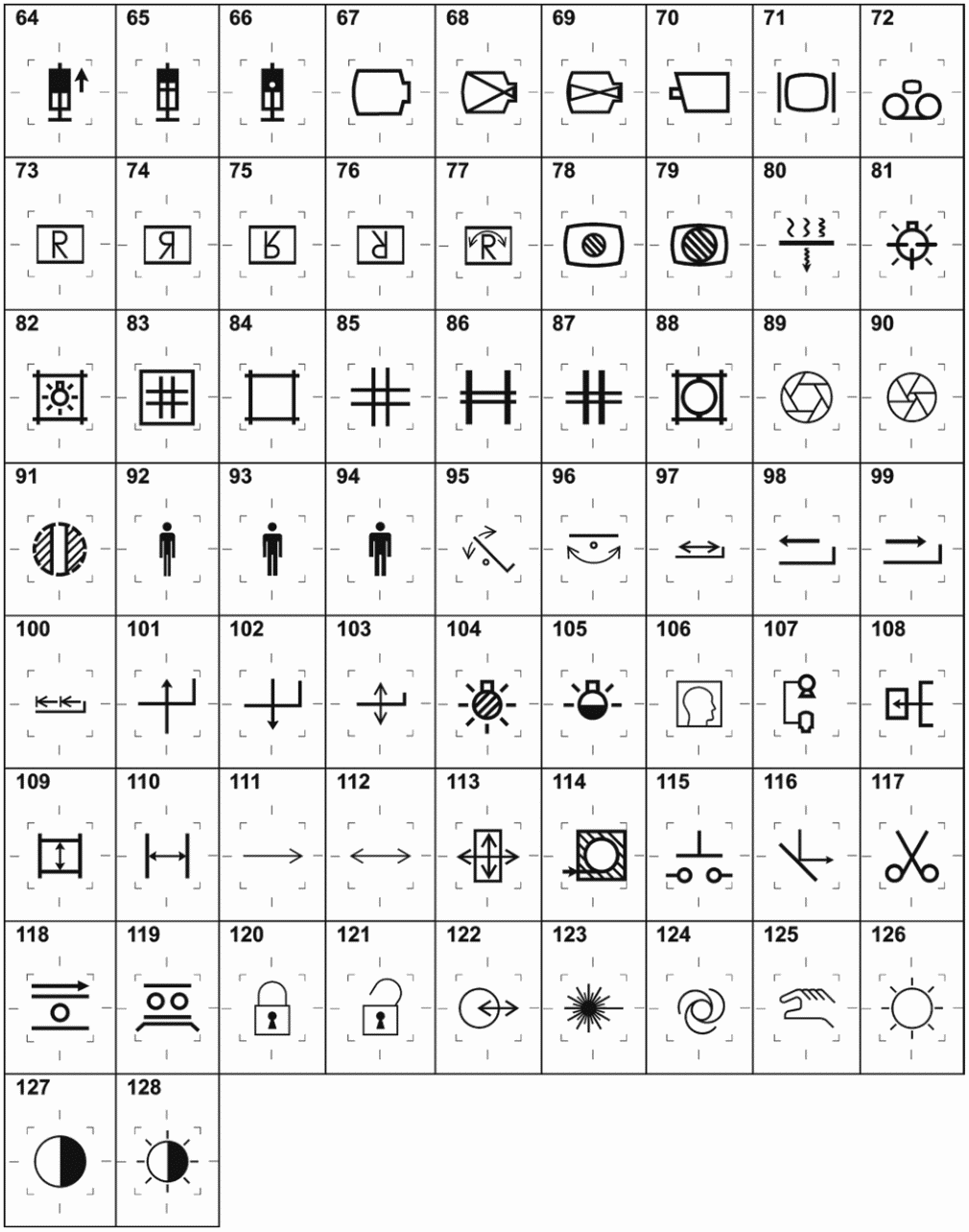

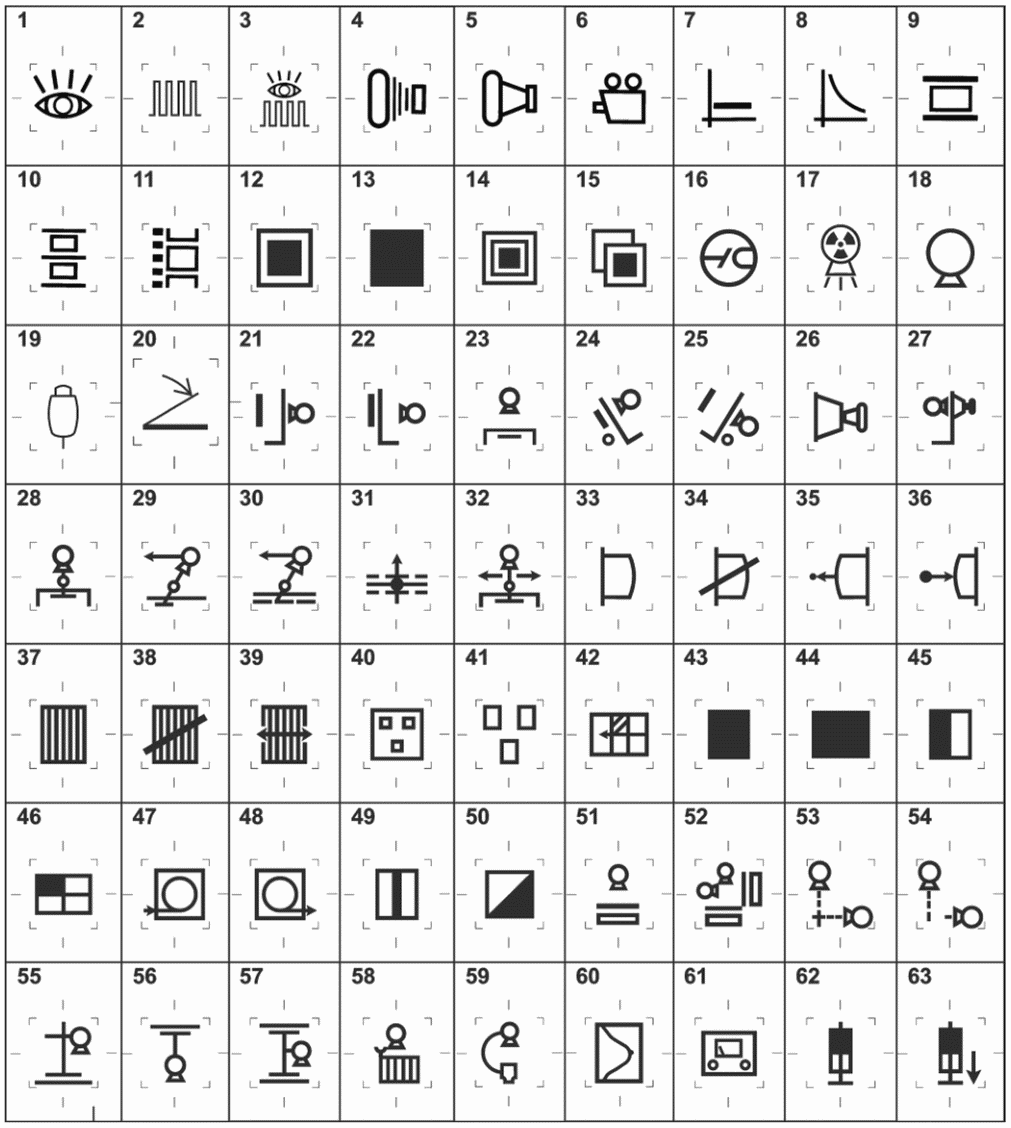

Сводная таблица с указанием порядковых номеров символов обслуживания приведена в приложении Б.

Номинальные размеры a символов должны соответствовать предпочтительным числам ряда: 3; 4; 5; 6; 8; 10; 12,5; 16; 20; 25; 32; 40; 50; 63; 80 мм, при этом:

- символы размером от 10 до 80 мм наносят на устройства управления, регулирования и в местах подключения рентгеновского медицинского оборудования;

- символы размером от 4 до 10 мм наносят на пульты управления и регулирования и вблизи включателей и переключателей.

Контурные линии символов должны быть контрастны фону, на котором они изображены; цвет контурных линий должен быть однородным.

Не допускается применять символы такого цвета, который применяется для окраски знаков безопасности, наносимых на данное устройство.

Графические изображения символов должны соответствовать приведенным на рисунках 1 - 128.

Рентгеноскопия

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 1

Импульсный режим

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 2

Импульсная рентгеноскопия

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 3

Рентгенография

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 4

Рентгенофотография

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 5

Кинокамера

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 6

Режим постоянной нагрузки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 7

Режим падающей нагрузки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 8

Одиночный снимок

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 9

Серийный снимок

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 10

Киносъемка

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 11

Малый фокус

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 12

Большой фокус

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 13

Микрофокус

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 14

Стереофокус

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 15

Рентгеновская трубка

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 16

Рентгеновское излучение или его предстоящее включение

Символ следует наносить на переключатель "рентген включен" или "рентгеновское излучение и движение включены" для обозначения места включения и/или управления, и/или регулирования, а также на места подключения технических средств и в конструкторской и сопроводительной документации.

Допускается цветное исполнение.

Рисунок 17

Рентгеновский излучатель

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 18

Ручной переключатель

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 19

Ножной переключатель

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 20

Вертикальный стол-штатив с расположением трубки за пациентом

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 21

Вертикальный стол-штатив с расположением трубки перед пациентом

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 22

Стол снимков

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 23

Поворотный стол-штатив с расположением трубки над столом

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 24

Поворотный стол-штатив с расположением трубки под столом

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 25

Флюорографическая камера

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 26

Флюорограф

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 27

Томограф

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 28

Томографический режим

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 29

Томограф, предварительное перемещение

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 30

Перемещение плоскости томографии в сторону стрелки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 31

Томограф, перемещение в исходное положение

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 32

Компрессионный тубус

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 33

Компрессионный тубус отсутствует

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 34

Компрессия

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 35

Декомпрессия

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 36

Неподвижный рентгеновский отсеивающий растр введен

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 37

Рентгеновский отсеивающий растр выведен

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 38

Рентгеновский отсеивающий растр подвижный

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 39

Реле экспозиции

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 40

Ионизационная камера реле экспозиции

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации. Включенное поле должно быть зачернено.

Рисунок 41

Экрано-снимочное устройство

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 42

Пленка, кассета для одного снимка (снимок обзорный, вертикальный)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 43

Пленка, кассета для одного снимка (снимок обзорный, горизонтальный)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 44

Пленка, кассета для двух снимков

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 45

Пленка, кассета для четырех снимков

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 46

Приемная кассета

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 47

Подающая кассета

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 48

Диафрагмирование вблизи пленки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 49

Почернение пленки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 50

Серийная кассета для снимков в одной проекции

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 51

Серийная кассета для снимков в двух проекциях

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 52

Работа в двух проекциях, симультанная работа трубок

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 53

Работа в двух проекциях, поочередная работа трубок

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 54

Напольный штатив

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 55

Потолочный штатив

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 56

Напольно-потолочный штатив

Символ следует наносить в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 57

Сцепление штатива рентгеновской решетки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 58

Хирургический штатив с приемником рентгеновского изображения

Символ следует наносить в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 59

Штативное устройство для маммографии

Символ следует наносить в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 60

Пульт управления

Символ следует наносить в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 61

Инъекционный шприц

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 62

Наполнение инъекционного шприца

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 63

Опорожнение инъекционного шприца

Символ следует наносить в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 64

Частичная инъекция

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 65

Удаление воздуха из инъекционного шприца

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 66

Усилитель рентгеновского изображения

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 67

Усилитель рентгеновского изображения (масштаб изображения нормальный)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 68

Усилитель рентгеновского изображения (масштаб изображения увеличенный)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 69

Телекамера

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 70

Телевизионный монитор

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 71

Видеомагнитофон

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 72

Нормальное изображение

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 73

Изображение, обращенное справа налево

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 74

Нормальное изображение, обращенное сверху вниз

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 75

Изображение, обращенное справа налево и сверху вниз

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 76

Вращение изображения

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 77

Автоматическое регулирование усиления по малому полю

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 78

Автоматическое регулирование усиления по большому полю

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 79

Фильтр излучения

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 80

Световой центратор

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 81

Световой центратор для маркировки выбранного поля

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 82

Щелевая или объемная диафрагма

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 83

Щелевая или объемная диафрагма открыта (открыть)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 84

Щелевая или объемная диафрагма закрыта (закрыть)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 85

Щелевая или объемная диафрагма; открыть шторки, изображенные в виде вертикальных жирных линий

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 86

Щелевая или объемная диафрагма; закрыть шторки, изображенные в виде вертикальных жирных линий

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 87

Круговая диафрагма в рабочем положении

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 88

Ирисовая диафрагма открыта (открыть)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 89

Ирисовая диафрагма закрыта (закрыть)

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 90

Полутеневая диафрагма

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 91

Пациент с дефицитом массы тела

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 92

Пациент с нормальной массой тела

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 93

Пациент с избыточной массой тела

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 94

Поворот стола

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 95

Поворот деки или люльки вокруг продольной оси

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 96

Движение деки или скамейки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 97

Движение деки или скамейки в сторону головы

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 98

Движение деки или скамейки в сторону ног

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 99

Ступенчатое движение деки в сторону головы

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 100

Подъем деки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 101

Опускание деки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 102

Вертикальное перемещение деки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 103

Низкий уровень освещения или красный свет

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 104

Косвенное освещение

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 105

Штатив снимков черепа

Символ следует наносить в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 106

Аппарат с U-образным штативом

Символ следует наносить в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 107

Вызов кассетной каретки

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 108

Тубусная каретка

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 109

Движение ограничивающих диафрагм

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 110

Движение в одном направлении

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 111

Движение в обоих направлениях

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 112

Движение деки для рентгеноштативного устройства

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 113

Приемная заполненная кассета

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 114

Пуск блока управления камерой

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 115

Оптический светораспределитель

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 116

Режущее устройство

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 117

Перемещение без экспозиции

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, в местах подключения элементов технических средств, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 118

Введение пленки в паз

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 119

Положение заблокировано

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 120

Положение разблокировано

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 121

Контакт для внешней индикации включения рентгеновского излучения

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 122

Лазерное излучение

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 123

Режим автоматического контроля

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 124

Режим ручного контроля

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 125

Яркость

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 126

Контрастность

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 127

Яркость и контрастность

Символ следует наносить на пульты управления и/или штативы рентгеновских аппаратов для обозначения места включения и/или управления, и/или регулирования при проведении рентгеновских исследований, а также в конструкторской и сопроводительной эксплуатационной документации.

Рисунок 128

Приложение А

(обязательное)

Основное изображение должно состоять из восьми взаимосвязанных геометрических фигур, вписанных в квадрат размером 75 x 75 мм с сеткой размером стороны ячейки 12,5 мм.

1 - основной квадрат с длиной стороны, равной 50 мм. Данный

размер является номинальным размером a оригинала символа,

определяющим ширину и высоту обозначения; 2 - основная

окружность диаметром 56 мм; 3 - окружность диаметром 50 мм,

вписанная в основной квадрат 1; 4 - квадрат, вписанный

в окружность 2; 5, 6 - взаимно перпендикулярные

прямоугольники площадью, равной площади основного квадрата

1; 7 - квадрат, образованный отрезками, проходящими

через точки пересечения основного квадрата 1 и основной

окружности 2; 8 - неправильный восьмиугольник, описанный

вокруг квадрата 7 и образованный линиями, проходящими

под углом 30° к сторонам квадрата 7

Приложение Б

(справочное)

Полное меню

Основные ссылки

"ГОСТ 24984-2022. Межгосударственный стандарт. Аппараты рентгеновские медицинские. Символы обслуживания"
(введен в действие Приказом Росстандарта от 22.11.2022 N 1338-ст)

Вернуться в "Каталог нормативных документов"

Полное меню

Основные ссылки

"ГОСТ 24984-2022. Межгосударственный стандарт. Аппараты рентгеновские медицинские. Символы обслуживания"(введен в действие Приказом Росстандарта от 22.11.2022 N 1338-ст)

Вернуться в "Каталог нормативных документов"

"ГОСТ 24984-2022. Межгосударственный стандарт. Аппараты рентгеновские медицинские. Символы обслуживания"
(введен в действие Приказом Росстандарта от 22.11.2022 N 1338-ст)
