"ГОСТ 34730.2-14-2022 (IEC 60704-2-14:2013). Межгосударственный стандарт. Приборы электрические бытовые и аналогичного назначения. Испытательный код по шуму. Часть 2-14. Частные требования для холодильников, морозильников и морозильных шкафов"
(введен в действие Приказом Росстандарта от 15.12.2022 N 1515-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (ЗАО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 октября 2022 г. N 155-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2022 г. N 1515-ст межгосударственный стандарт ГОСТ 34730.2-14-2022 (IEC 60704-2-14:2013) введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2023 г.

5 Настоящий стандарт является модифицированным по отношению к международному стандарту IEC 60704-2-14:2013 + AMD1:2019 "Приборы электрические бытовые и аналогичного назначения. Испытательный код по шуму. Часть 2-14. Частные требования для холодильников, морозильников и морозильных шкафов" ("Household and similar electrical appliances - Test code for determination of airborne acoustical noise - Part 2-14: Particular requirements for refrigerators, frozen-food storage cabinets and food freezers", MOD) путем изменения ссылок, которые выделены в тексте курсивом с подчеркиванием, а также изменения его структуры.

Международный стандарт разработан Техническим комитетом по стандартизации IEC/TC 59 "Эксплуатационные характеристики электроприборов бытового назначения".

Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт дополняет, изменяет или заменяет положения ГОСТ 34730.1 в той части, в которой их используют для испытаний холодильников, морозильников и морозильных шкафов. Если какой-либо раздел, подраздел, пункт или подпункт ГОСТ 34730.1 не упомянут в настоящем стандарте, то его применяют непосредственно, руководствуясь соображениями целесообразности.

Вместе с ГОСТ 34730.1 настоящий стандарт составляет единый испытательный код по шуму для холодильников, морозильников и морозильных шкафов.

Подразделы, пункты, подпункты, таблицы и рисунки, введенные дополнительно к используемым в ГОСТ 34730.1, пронумерованы начиная со 101. Дополнительно введенные приложения обозначены AA, BB и т.д.

Примечания настоящего стандарта, если они не являются составной частью вводимых дополнительно подразделов, пунктов или подпунктов и не являются цитируемыми примечаниями ГОСТ 34730.1, пронумерованы начиная со 101.

Условия проведения измерений, устанавливаемые настоящим стандартом, обеспечивают, с одной стороны, достаточную точность измерения шумовых характеристик и возможность их сопоставления с результатами, полученными в других испытательных лабораториях, и, с другой стороны, соответствуют, насколько это возможно, типичным условиям применения холодильного оборудования.

Определение шумовой характеристики рекомендуется осуществлять одновременно (в рамках общих комплексных испытаний) с измерениями других рабочих характеристик оборудования данного вида.

Примечание - Как указано во введении к ГОСТ 34730.1, данный испытательный код по шуму распространяется только на воздушный шум оборудования.

В связи с введением ГОСТ 34730.1, структура которого существенно отличается от предыдущей редакции примененного в нем IEC 60704-1, в настоящий стандарт внесены следующие технические отклонения по отношению к IEC 60704-2-14:2013.

Раздел 1, озаглавленный как "Область применения", не содержит пунктов и подразделов, положения которых частично оставлены в данном разделе, либо исключены, либо перенесены в другие разделы, соответствующие ГОСТ 34730.1. В частности, пункт 1.1.2 "Виды шума" и подраздел 1.2 "Измеряемые величины" исключены ввиду наличия соответствующих положений в ГОСТ 34730.1, содержание подраздела 1.3 "Неопределенность измерения" вместе с дополнением 1.101 перенесено в подраздел 4.5.

Ссылка на международный стандарт IEC 60704-3 заменена ссылкой на гармонизированный с ним ГОСТ 34730.3.

В настоящий стандарт внесены изменения, изложенные в дополнении AMD1:2019.

Поскольку настоящий стандарт вместе с ГОСТ 34730.1-2022 "Приборы электрические бытовые и аналогичного назначения. Испытательный код по шуму. Часть 1. Общие требования", являющимся модифицированным по отношению к международному стандарту ISO 60704-1:2021 "Приборы электрические бытовые и аналогичного назначения. Испытательный код по шуму. Часть 1. Общие требования" (IEC 60704-1:2021 "Household and similar electrical appliances - Test code for determination of airborne acoustical noise - Part 1: General requirements", MOD), совместно составляют единый испытательный код по шуму, ГОСТ 34730.1-2022 (ISO 60704-1:2021) не указан ни в нормативных, ни в библиографических ссылках настоящего стандарта. Замена в тексте стандарта ссылок на международный стандарт ISO 60704-1 ссылками на межгосударственный стандарт ГОСТ 34730.1 также является техническим отклонением.

Применяют раздел 1 #ГОСТ 34730.1# за следующими исключениями.

Устанавливаемые настоящим стандартом частные требования применяют к испытаниям холодильников, морозильников и морозильных шкафов (вместе с прилагаемыми формами) бытового или аналогичного назначения (далее - холодильных приборов) с автономными источниками питания и с питанием от электрической сети.

Для измерений шума холодильных приборов применяют методы по #ГОСТ 31275# и #ГОСТ 31276#.

Метод, установленный #ГОСТ 31275#, применяют к источникам шума любого размера. В случае применения метода по #ГОСТ 31276# следует руководствоваться ограничениями на максимальный размер испытуемого оборудования, установленными этим стандартом.

Настоящий стандарт распространяется на испытания холодильных приборов, не требующих присутствия оператора.

Настоящий стандарт не устанавливает методы заявления и подтверждения шумовой характеристики холодильных приборов.

Примечание 101 - Метод определения и подтверждения заявляемой шумовой характеристики установлен в #ГОСТ 34730.3#.

Применяют раздел 2 #ГОСТ 34730.1#.

Применяют раздел 3 #ГОСТ 34730.1# за следующими исключениями:

3.101 период работы компрессора (running period): Интервал времени между моментами включения компрессора и его отключения.

Примечание - Если компрессор работает дольше 4 ч, то это следует рассматривать как апериодический режим работы неопределенной продолжительности.

3.102 аксессуар (accessory): Отделяемая часть холодильного прибора (форма, контейнер, полка и т.п.), предназначенная для заполнения охлаждаемыми объектами.

3.103 цикл контроля температуры (temperature control cycle): Интервал времени работы холодильного прибора между двумя максимальными или минимальными значениями температуры при заданном температурном режиме.

3.104 установившееся состояние (steady state): Рабочее состояние холодильного прибора, при котором среднее значение внутри отделения (камеры) (см. 6.4.2) находится в пределах установленного допуска на всем цикле контроля температуры.

Применяют раздел 4 #ГОСТ 34730.1# за следующими исключениями.

Примечание 101 - Наличие в шуме тональных составляющих при испытаниях в реверберационном помещении может привести к повышению стандартного отклонения уровней звукового давления. В таком случае следует использовать дополнительные точки расположения микрофона и испытуемого объекта как указано в #ГОСТ 31276#.

Примечание 101 - Наличие в шуме тональных составляющих при испытаниях в реверберационном помещении или в помещении с жесткими стенами может привести к повышению стандартного отклонения уровней звукового давления. В таком случае следует использовать дополнительные точки расположения микрофона и испытуемого объекта как указано в #ГОСТ 31276#.

Оценки стандартных отклонений повторяемости и воспроизводимости уровней звуковой мощности, определенных в соответствии с настоящим стандартом, приведены в таблице 101.

В целях заявления и подтверждения шумовой характеристики в соответствии с #ГОСТ 34730.3# применяют значения стандартного отклонения производства , общего стандартного отклонения и справочного стандартного отклонения , указанные в таблице 102.

Применяют раздел 5 #ГОСТ 34730.1# за следующим исключением.

Предел погрешности применяемых средств измерений температуры - +/- 0,5 °C.

Применяют раздел 6 #ГОСТ 34730.1# за следующими исключениями.

Незакрепленные аксессуары, такие как полки или формы для льда, которые в незаполненном состоянии могут создавать нехарактерную вибрацию, должны быть закреплены, например с помощью клеящей ленты. Дверцы или крышки прибора должны быть закрыты.

Регулируемые опоры (при наличии) должны быть отрегулированы в соответствии с инструкциями изготовителя таким образом, чтобы производимый ими шум был минимален.

Перед проведением измерений холодильный прибор в полной комплектации согласно предполагаемому использованию должен проработать не менее 16 ч при температуре окружающего воздуха, указанной в 6.3.

В это же время следует проверить настройку термостата и его способности воспроизвести в процессе испытаний температуры, определенные в 6.4.2.

Непосредственно перед каждой серией измерений шума холодильный прибор должен проработать в течение времени, достаточного для достижения установившегося состояния, но не менее трех полных периодов работы компрессора.

Не применяют.

- температура окружающего воздуха t: 23 °C +/- 3 °C.

В процессе испытаний холодильный прибор должен работать без загрузки (т.е. быть пустым).

Все регулируемые вручную отверстия и зазоры между отделениями (камерами) прибора должны быть закрыты.

В процессе измерений шума изделие работает при следующих температурах внутри отделений (камер).

Холодильники:

- отделение для хранения свежих продуктов: 5 °C +/- 2 °C;

- отделение для хранения замороженных продуктов: не контролируют;

- зона для хранения свежих продуктов (при наличии): не контролируют.

Морозильники:

- отделение для хранения замороженных продуктов: -22 °C +/- 2 °C.

Холодильники-морозильники:

- отделение для хранения свежих продуктов: 5 °C +/- 2 °C;

- отделение для хранения замороженных продуктов без термостата: не контролируют;

- отделение для хранения замороженных продуктов с термостатом: -22 °C +/- 2 °C;

- зона для хранения свежих продуктов (при наличии): не контролируют.

Указанные значения являются средними значениями по циклу контроля температуры. Измерения проводят датчиками температуры с чувствительными элементами, встроенными в середину твердых цилиндров из латуни или луженой меди массой 25 г +/- 5% минимальных размеров (диаметр и высота цилиндра равны приблизительно 15,2 мм). Этот датчик помещают в геометрический центр того отделения (камеры), в котором измеряют температуру.

Примечание 101 - Указанные значения относятся к температуре воздуха внутри отделения холодильного прибора, а не к температуре испытательных пакетов, измеряемой по #[1]#. Температура воздуха минус 22 °C приблизительно соответствует температуре пакета минус 18 °C.

Приборы с холодильной и морозильной камерами с отдельными компрессорами испытывают на интервале времени, соответствующем периоду работы компрессора холодильной камеры при непрерывно работающем компрессоре морозильной камеры.

Примечание 102 - Одновременная работа двух компрессоров может сопровождаться звуковыми биениями.

Во время проведения испытаний рекомендуется регистрировать изменение потребляемой мощности со временем. График этой функции позволяет выделить период работы компрессора. При этом следует учитывать, что режим оттаивания не рассматривается как входящий в условия испытаний.

Не применяют.

D = (1 +/- 0,5) см.

Изделия, предназначенные для установки или встраивания под рабочей поверхностью, перед испытанием устанавливают в соответствии с рекомендациями изготовителя в специальном испытательном шкафу, описанном в приложении B #ГОСТ 34730.1#. При этом испытательный шкаф должен иметь заднюю стенку.

При испытаниях встраиваемого изделия следует обеспечить его вентиляцию в соответствии с рекомендациями изготовителя. Это может повлечь за собой изменения конструкции нижней и верхней стенки испытательного шкафа.

Применяют раздел 7 #ГОСТ 34730.1# за следующими исключениями.

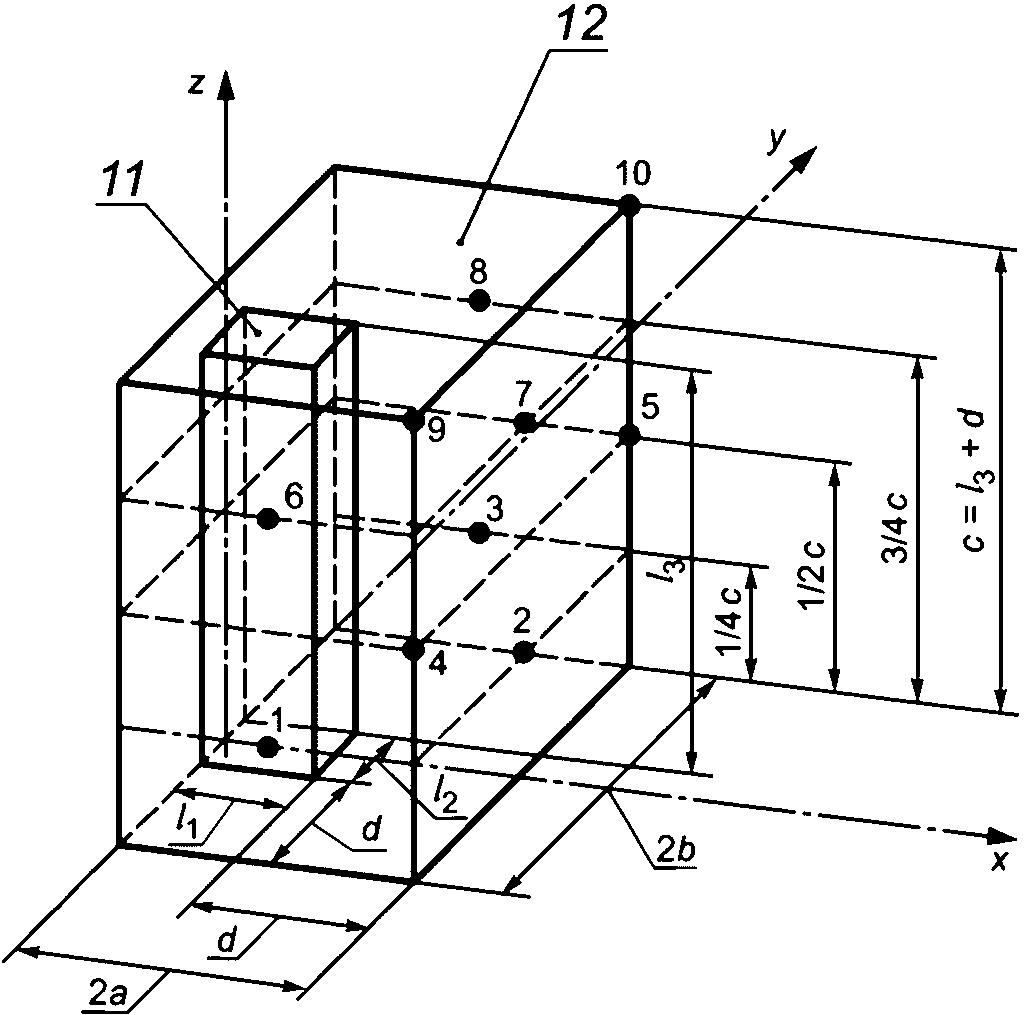

Для крупных пристенных изделий шкафного типа, включая встраиваемые изделия, высотой более 2d, но не превышающей 5d, измерительной поверхностью является параллелепипед с 10 точками измерений (местами установки микрофонов), как показано на рисунке 101. Число точек измерений может быть увеличено или уменьшено согласно #ГОСТ 31275# (пункты 7.3.2 и 7.4.2 соответственно).

Примечание 101 - Ось x направляют перпендикулярно лицевой поверхности изделия.

Предпочтительным измерительным расстоянием d является 1 м. При использовании 10 микрофонов на измерительной поверхности запись временной реализации, позволяющей получать спектр сигнала, рекомендуется вести с микрофона под номером 7.

Не применяют.

Измеряют эквивалентный корректированный по A уровень звукового давления на интервале времени, спустя 1 мин после начала периода работы компрессора и до окончания периода работы компрессора. Если конкретный период работы компрессора не может быть выявлен, необходимо измерить эквивалентный корректированный по A уровень звукового давления, начиная с произвольного момента времени во время работы компрессора. В этом случае продолжительность однократного измерения составляет 30 мин.

Для получения окончательного результата выполняют три измерения в последовательные периоды работы компрессора. В случае неустановленного периода работы компрессора последовательные измерения выполняют с интервалом в 15 минут в течение одного и того же периода работы компрессора. Если при этом работа компрессора заканчивается до завершения запланированных трех измерений (т.е. все компрессоры останавливаются), полное измерение считается недействительным и должно быть повторено в течение одного периода работы.

За окончательный результат принимают арифметическое среднее значение трех измерений. Однако, если разница между любыми двумя измерениями превышает 2 дБ, то окончательный результат получают усреднением по шести измерениям, последние три из которых дополнительные.

Применяют раздел 8 #ГОСТ 34730.1#.

Применяют раздел 9 #ГОСТ 34730.1# за следующими исключениями.

9.7.3 и 9.7.4

Не применяют.

Не применяют.

Применяют раздел 10 #ГОСТ 34730.1# за следующими исключениями:

10.3.4 и 10.3.5

Не применяют.

Не применяют.

Применяют приложения #ГОСТ 34730.1# за следующим исключением:

Настоящее приложение #ГОСТ 34730.1# не применяют.

--------------------------------

<*> В Российской Федерации действует ГОСТ Р МЭК 62552-2-2018 "Приборы холодильные бытовые. Характеристики и методы испытаний. Часть 2. Требования к рабочим характеристикам".

Примечание - Рекомендуется применять гармонизированный стандарт ГОСТ IEC 62552-2013 "Приборы холодильные бытовые. Технические требования и методы испытаний".
