"ГОСТ ISO 90-3-2023. Межгосударственный стандарт. Контейнеры металлические легкие. Определения и методы определения размеров и вместимости. Часть 3. Баллоны для аэрозоля"
(введен в действие Приказом Росстандарта от 14.07.2023 N 540-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 415 "Средства укупорочные" на основе официального перевода на русский язык англоязычной версии указанного в пункте 5 стандарта, который выполнен Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "Институт стандартизации")

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 апреля 2023 г. N 161-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 июля 2023 г. N 540-ст межгосударственный стандарт ГОСТ ISO 90-3-2023 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2024 г.

5 Настоящий стандарт идентичен международному стандарту ISO 90-3:2000 "Контейнеры металлические легкие. Определения и методы определения размеров и вместимости. Часть 3. Баллоны для аэрозоля" ("Light gauge metal containers - Definitions and determination of dimensions and capacities - Part 3: Aerosol cans", IDT).

Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 52 "Легкие металлические контейнеры" Международной организацией по стандартизации (ISO)

6 ВВЕДЕН ВПЕРВЫЕ

ISO 90 состоит из трех частей, в которых установлены определения, методы определения размеров и вместимости, а также допуски и обозначения жестких контейнеров, изготовленных из металла, с максимальной толщиной материала 0,49 мм.

Настоящий стандарт распространяется на баллоны для аэрозоля, определяемые в 2.1.

Настоящий стандарт распространяется на круглые баллоны для аэрозолей, определяет их типы, а также диаметры, отверстия, конструкции, формы и вместимости.

Настоящий стандарт устанавливает методы определения диаметров, полной вместимости укупоренных и заполненных до краев баллонов.

Настоящий стандарт определяет допуски на вместимость и рекомендуемые международные обозначения баллонов.

Примечание - Перечень стандартов на материалы, используемые для изготовления баллонов для аэрозолей, приведен в библиографии.

2.1 баллон для аэрозоля: Жесткий контейнер из легкого металла с максимальной номинальной толщиной 0,49 мм; однократно заправляемый баллон, предназначенный для сохранения находящегося под давлением продукта, распыляемого посредством нажатия на клапан.

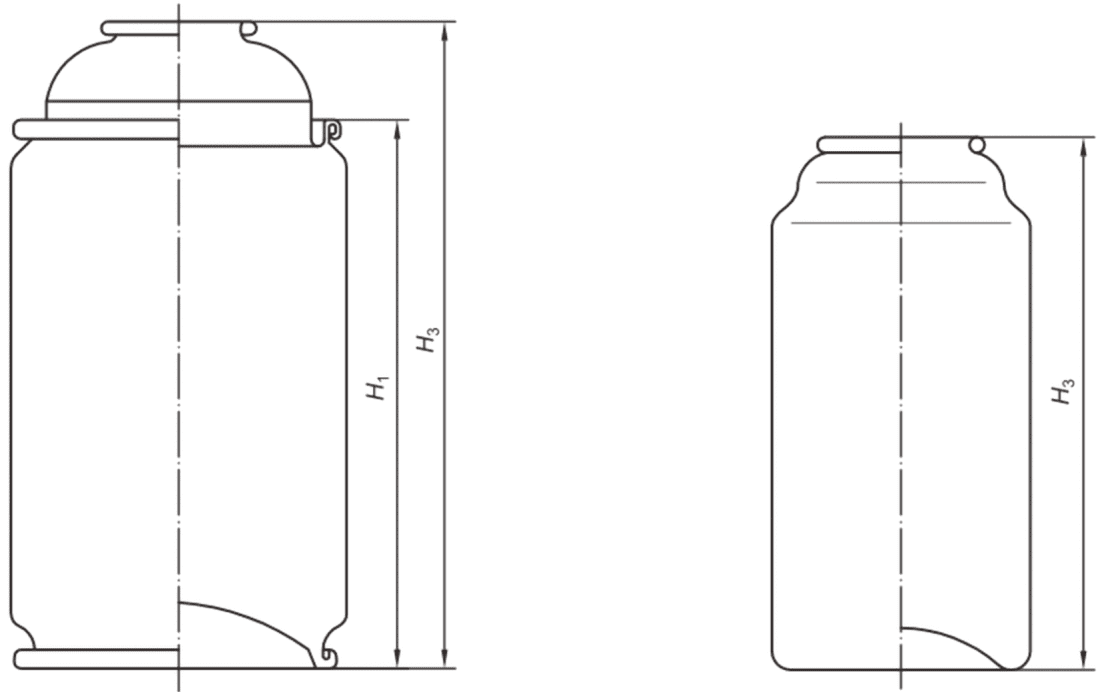

2.2.1 высота корпуса H₁: Высота корпуса над двумя швами (только для баллонов для аэрозолей из трех частей) [см. рисунок 1 a].

2.2.2 полная высота H₃: Высота незакрытого баллона [см. рисунки 1 a) и 1 b)].

2.3 отверстие: Круглое отверстие, предназначенное для герметизации клапанным компонентом, клапан которого расположен внутри колпачка.

2.4.1 баллон из трех частей: Баллон, состоящий из трех основных компонентов - корпуса, верхнего конца и нижнего конца (см. рисунок 2).

2.4.2 баллон из двух частей: Баллон (штампованный или тянутый, с выправленной поверхностью), состоящий из двух основных компонентов - корпуса и верхнего конца или корпуса с нижним концом (см. рисунок 3).

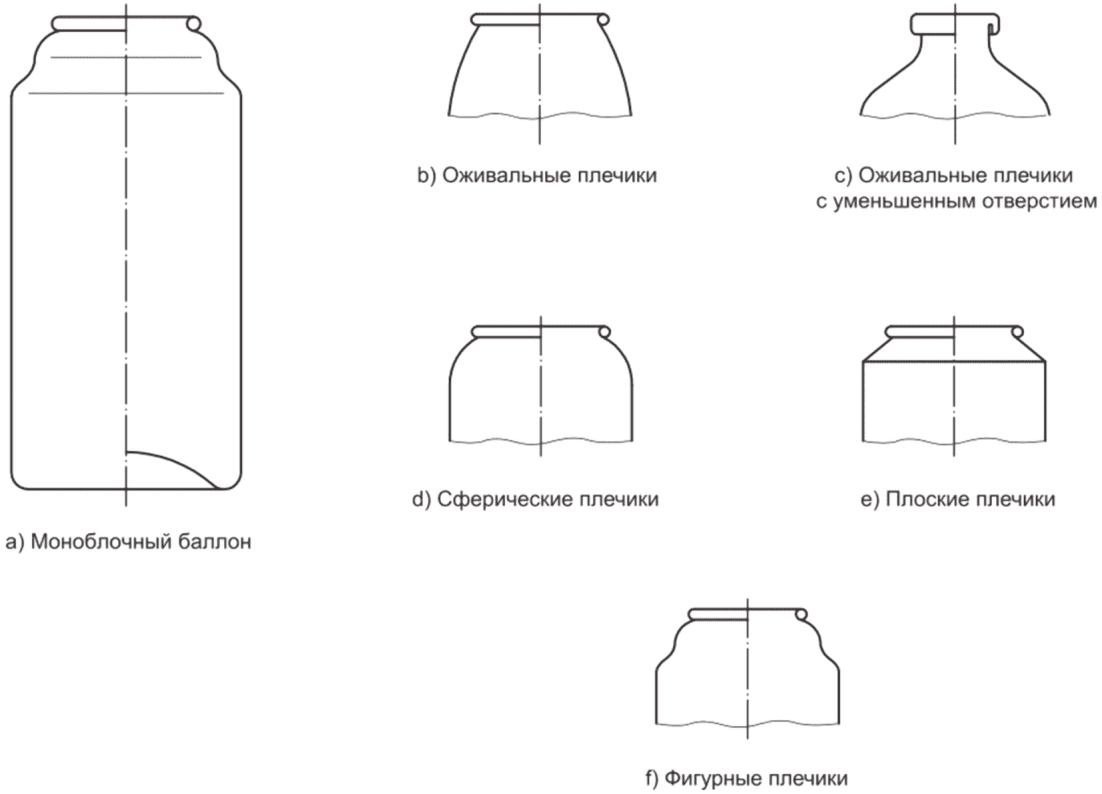

2.4.3 моноблочный баллон: Баллон штампованный или тянутый, с гладкой поверхностью из одной части с различными плечиками (см. рисунок 4). Типичные плечики показаны на рисунках 4 b) - f).

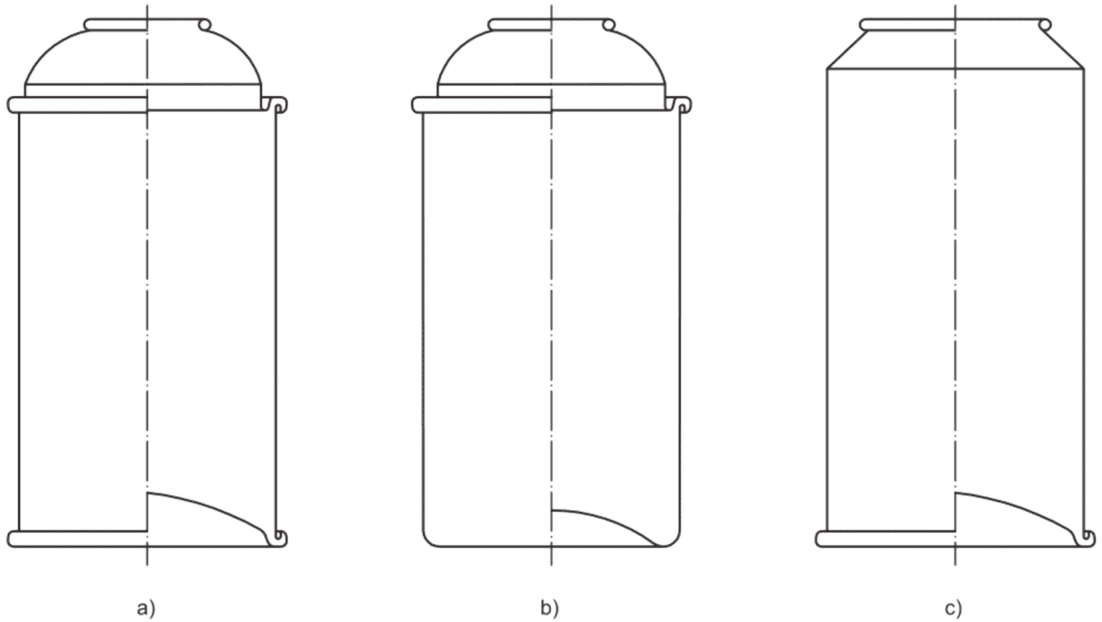

2.5.1 прямостенный баллон: Баллон с постоянным диаметром корпуса от верхнего конца до нижнего конца; локальные отклонения, обусловленные специальными особенностями, не учитываются (рисунок 5).

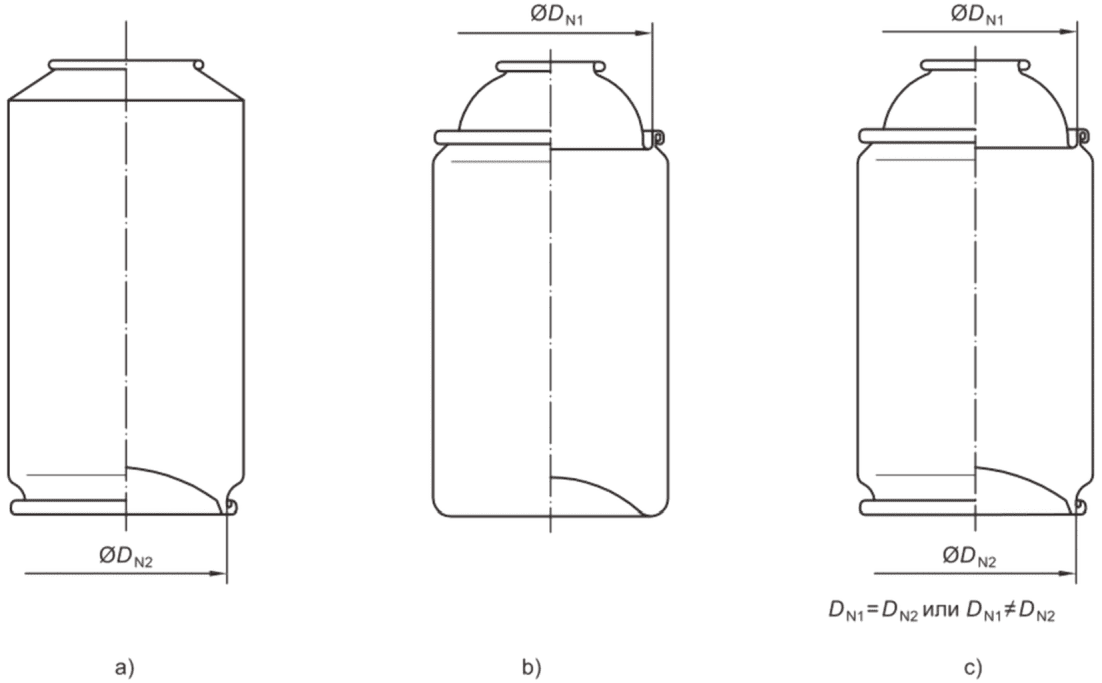

2.5.2 баллон с зауженной горловиной: Баллон, диаметр корпуса которого уменьшен на одном [см. рисунок 6 a) и b)] или на обоих [см. рисунок 6 c)] концах.

2.6.1 полная вместимость укупоренного баллона C₁: Полная вместимость баллона, оснащенного клапаном, колпачком клапана и погружаемой трубкой.

Примечание - Полная вместимость укупоренного баллона выражена в миллилитрах.

2.6.2 вместимость заполненного до краев баллона C₂: Полная вместимость заполненного до краев баллона без колпачка, определенная по 4.2.

Примечание - Вместимость заполненного до краев баллона выражена в миллилитрах.

3.1.1 Внутренний диаметр корпуса измеряют, используя калибр-пробку, или определяют его по внешнему диаметру.

3.1.2 Наружный диаметр корпуса измеряют штангенциркулем с нониусом.

3.1.3 Диаметр зауженной горловины измеряют, используя калибр-пробку, прикладываемый ко внутреннему диаметру оконечности, на которой крепится конец.

Высоту корпуса и/или полную высоту измеряют штангенциркулем с нониусом либо измерителем высоты.

Примечание - В приложении A приведена информация о размерах конца баллонов, состоящих из трех частей, с зауженной горловиной и изготовленных из белой жести.

3.3.1.1 Определение

Номинальный диаметр определяют округлением диаметра корпуса или зауженной горловины до ближайшего целого числа миллиметров (если первый десятичный знак 5 или более 5, то округляют в большую сторону; во всех других случаях - в меньшую).

3.3.1.2 Характеристические размеры

3.3.1.2.1 Баллоны для аэрозолей

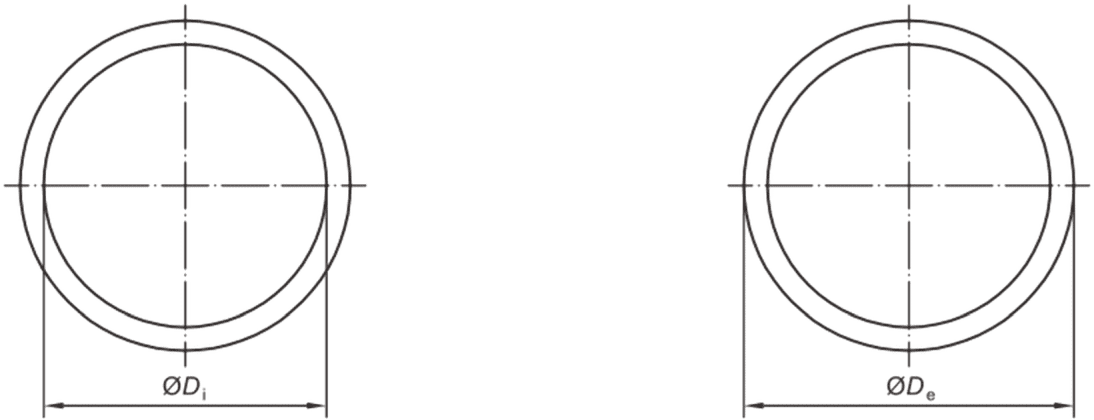

Внутренний диаметр D_i [см. рисунок 7 a)].

Наружный диаметр D_e [см. рисунок 7 b)].

3.3.1.2.2 Баллон с зауженной горловиной

Диаметр(ы) D_N1 и/или D_N2 (см. 2.5.2 и рисунок 6).

Номинальные высоты H₁ и H₃ выражают величиной, округленной до ближайшего целого числа миллиметров (если первый десятичный знак 5 или более 5, то округляют в большую сторону; во всех других случаях - в меньшую).

Метод определения вместимости основан на определении массы воды в баллоне. Для баллонов, вместимость которых равна или более 400 мл, можно применять поправочный коэффициент (см. 4.1.1), но только если необходимо предельно точное определение вместимости.

Значения поправочного коэффициента для определения вместимости в зависимости от температуры воды приведены в таблице 1.

Установленные значения погрешности весов, используемых для определения массы m баллона, указаны в таблице 2.

4.2 Определение вместимости заполненного до краев баллона C₂

4.2.1 Баллон закрывают жестким диском из прозрачной пластмассы с двумя отверстиями диаметром 3 мм, на расстоянии приблизительно 7 мм друг от друга, или с одним отверстием диаметром 6 мм.

4.2.2 Определяют массу порожнего баллона вместе с диском m_d1, выраженную в граммах, как можно более точно (4.1.2).

4.2.3 При необходимости измеряют температуру используемой воды (4.1.1).

4.2.4 Заполняют баллон водой, избегая пузырьков воздуха.

4.2.5 Закрывают баллон диском; отверстия в диске располагают как можно ближе к концам отверстия баллона и полностью заполняют баллон через них. При необходимости встряхивают баллон при заполнении, чтобы гарантировать освобождение от захваченного воздуха.

4.2.6 Удаляют избыточную воду с наружной поверхности баллона.

4.2.7 Определяют массу заполненного водой баллона с диском m_d2, выраженную в граммах, как можно более точно (4.1.2).

4.2.8 Разность между взвешиваниями (m_d2 - m_d1) при необходимости умножают на поправочный коэффициент (4.1.1) для получения вместимости заполненного до краев баллона C₂, выраженной в миллилитрах.

Допуски для стандартных вместимостей приведены в таблице 3.

Как минимум 99,7% индивидуальных баллонов должны соответствовать этим пределам <1>.

--------------------------------

<1> Это процентное значение выведено с помощью статистической теории: при переменной x, рассредоточенной согласно нормальному распределению параметров и (где - среднее арифметическое, а - стандартное отклонение), 99,7% значений величин находятся между и .

Допуски на полную вместимость заполненного до краев баллона или укупоренного баллона приведены в таблице 3.

Рекомендуется для баллонов с аэрозолем применять следующие международные обозначения:

a) номинальная вместимость заполненного до краев баллона C₂, выраженная в миллилитрах;

b) номинальный диаметр согласно 3.3.1, выраженный в миллиметрах;

c) высота согласно 2.2 и 3.3.2, выраженная в миллиметрах.

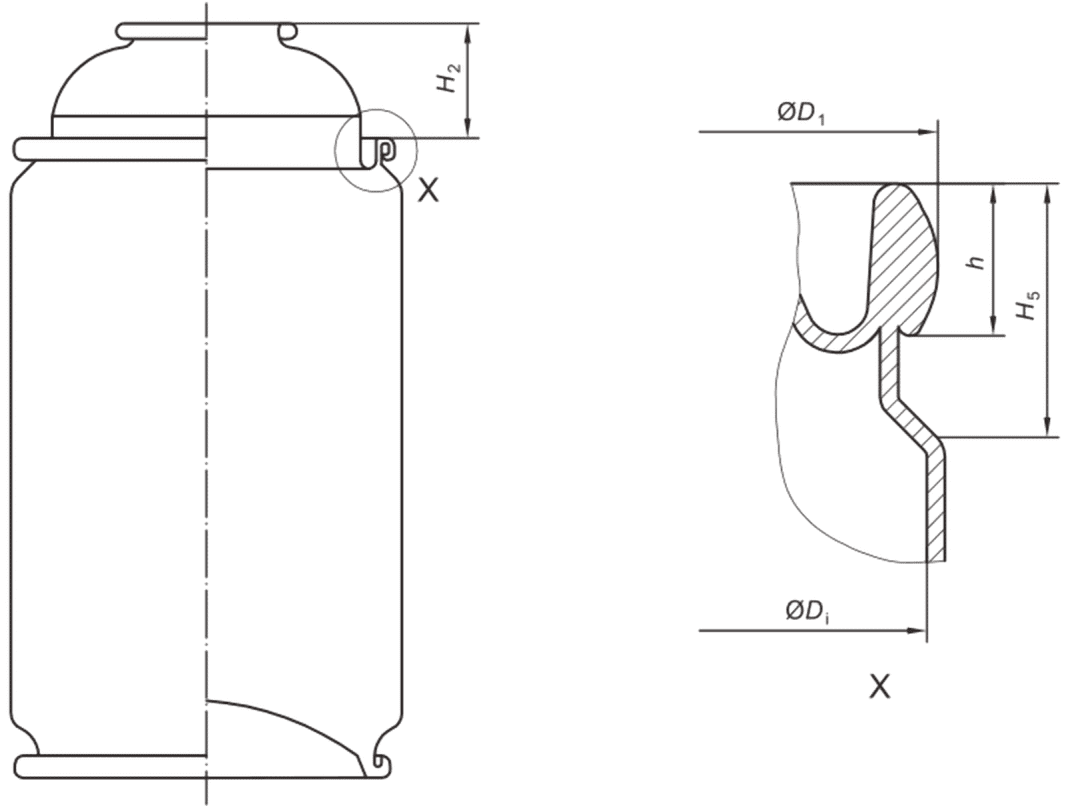

Размеры верхнего конца изготовленного из белой жести баллона из трех частей с зауженной горловиной приведены на рисунке А.1.

Соответствующие стандарты, относящиеся к материалам, используемым при изготовлении баллонов для аэрозолей
