4 Приказом Федерального агентства по техническому регулированию и метрологии от 7 ноября 2022 г. N 1250-ст межгосударственный стандарт ГОСТ ISO 22568-3-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2023 г.
5 Настоящий стандарт идентичен международному стандарту ISO 22568-3:2019 "Средства индивидуальной защиты ног. Технические требования и методы испытаний деталей обуви. Часть 3. Металлические вставки для защиты от проколов" ("Foot and leg protectors - Requirements and test methods for footwear components - Part 3: Metallic perforation resistant inserts", IDT).
Международный стандарт разработан техническим комитетом по стандартизации ТС 94 "Средства индивидуальной защиты. Защитная одежда и оборудование", подкомитетом SC 3 "Защита ног" Международной организации по стандартизации (ISO).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта в целях приведения в соответствие с ГОСТ 1.5 (подраздел 3.6) и для увязки с наименованиями и терминологией, принятыми в существующем комплексе межгосударственных стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
Дополнительные сноски в тексте стандарта, выделенные курсивом, приведены для пояснения текста оригинала
6 ВВЕДЕН ВПЕРВЫЕ
7 Некоторые элементы настоящего стандарта могут являться объектами патентных прав
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
ISO 20345, ISO 20346 и ISO 20347 устанавливают технические характеристики и свойства для безопасной <1>, защитной <2> и профессиональной <3> обуви. При введении в действие данных стандартов все европейские и международные стандарты, устанавливающие требования к металлическим антипрокольным прокладкам, были отменены, не оставив изготовителям возможности наглядно представить характеристики своей продукции. Настоящий стандарт подготовлен с целью предоставить изготовителям такую возможность и наглядно представить эксплуатационный уровень металлических антипрокольных прокладок, прежде чем вставить их в обувь.
--------------------------------
<1> Специальная обувь с защитным носком, обеспечивающим защиту от удара с энергией не менее 200 Дж и от сжатия при воздействии силы не менее 15 кН.
<2> Специальная обувь с защитным носком, обеспечивающим защиту от удара с энергией не менее 100 Дж и от сжатия при воздействии силы не менее 10 кН.
Металлические антипрокольные прокладки и материалы, соответствующие требованиям настоящего стандарта, являются деталями, подходящими для специальной обуви.
Настоящий стандарт устанавливает требования и методы испытаний металлических антипрокольных прокладок на сопротивление проколу при механическом воздействии, предназначенных в качестве деталей специальной обуви (например, в соответствии с ISO 20345, ISO 20346 и ISO 20347).
В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок используют только указанное издание ссылочного стандарта, для недатированных ссылок - последнее издание (включая все изменения)]:
ISO 20345, Personal protective equipment - Safety footwear (Средства индивидуальной защиты. Безопасная обувь)
ISO 20346, Personal protective equipment - Protective footwear (Средства индивидуальной защиты. Защитная обувь)
ISO 20347, Personal protective equipment - Occupational footwear (Средства индивидуальной защиты. Профессиональная обувь)
В настоящем стандарте применены термины по ISO 20345, ISO 20346 и ISO 20347, а также следующий термин с соответствующим определением.
3.1 металлическая антипрокольная прокладка (metallic perforation resistant insert): Металлическая деталь обуви, расположенная (или предназначенная для расположения) в комплексе деталей низа, для обеспечения защиты от механического воздействия (прокола).
Антипрокольный материал подлежит испытаниям в соответствии с настоящим стандартом даже в неформованном состоянии, если он предназначен для разрезания и/или формования изготовителем обуви или подошвы. Когда в соответствии с настоящим стандартом испытывают уже формованные прокладки, нет гарантии, что данные прокладки подойдут к обуви, поскольку соответствие размера обуви зависит от индивидуальной формы каждой модели.
Для каждого требуемого измерения, выполняемого в соответствии с настоящим стандартом, должна быть оценена неопределенность измерения. Используют один из следующих подходов:
- статистический метод, например, описанный в [1];
- математический метод, например, описанный в [2];
- неопределенность и оценка соответствия, описанные в [3];
- метод [4].
Таблица 1
Сводный перечень требований и количество образцов
Металлические антипрокольные прокладки могут быть плоскими или изогнутыми, чтобы больше соответствовать индивидуальной конструкции обуви. В целях надлежащего размещения прокладки в обуви допускается наличие до трех отверстий в одной прокладке, каждое диаметром не более 3 мм. Однако не допускается наличие отверстий на участке, составляющем от 10% до 52% общей длины прокладки, измеренном от крайней верхней точки (см. рисунок 1).

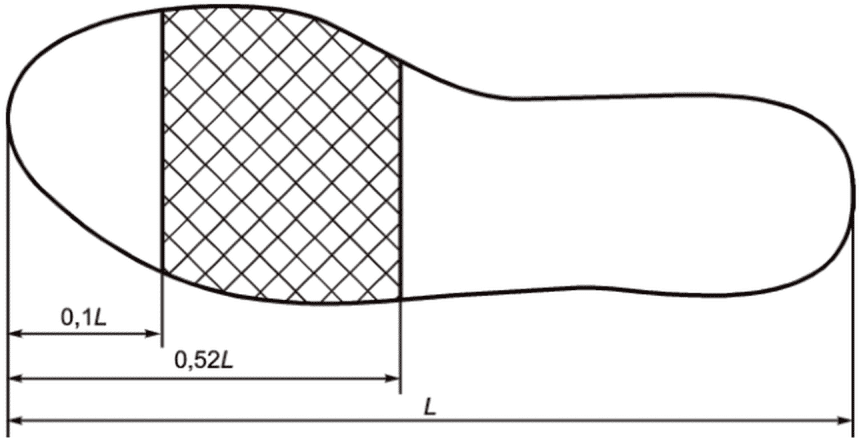

![]() L - общая длина металлической прокладки
прокладки, на которой не допускается наличие отверстий
При испытании металлических антипрокольных прокладок методом, приведенным в 5.1, все результаты, представленные в соответствии с 5.1.3, должны быть не менее 1100 Н <1>.
--------------------------------
<1> Обувь для защиты от проколов и порезов должна обеспечивать сопротивление сквозному проколу не менее 1200 Н в соответствии с требованиями ТР ТС 019/2011.
При испытании в соответствии с методом, приведенным в 5.2, на металлических антипрокольных прокладках не должно быть выявлено видимых признаков растрескивания, разрушения или расслоения после 1·106 (миллиона) циклов изгиба.
До и после испытания в соответствии с методом, описанным в 5.3, металлические антипрокольные прокладки не должны иметь более трех зон коррозии, измерение каждой из которой в любом направлении не должно быть более 2 мм.
5.1.1 Аппаратура
5.1.1.1 Испытательная установка, обеспечивающая измерение усилия сжатия до не менее 2000 Н, оснащенная давящей пластиной, в которой закреплен испытательный гвоздь (см. 5.1.1.3), и параллельной пластиной с круглым отверстием диаметром (25,0 +/- 0,2) мм. Ось этого отверстия должна совмещаться с осью испытательного гвоздя (см. рисунок 2).
Размеры в миллиметрах

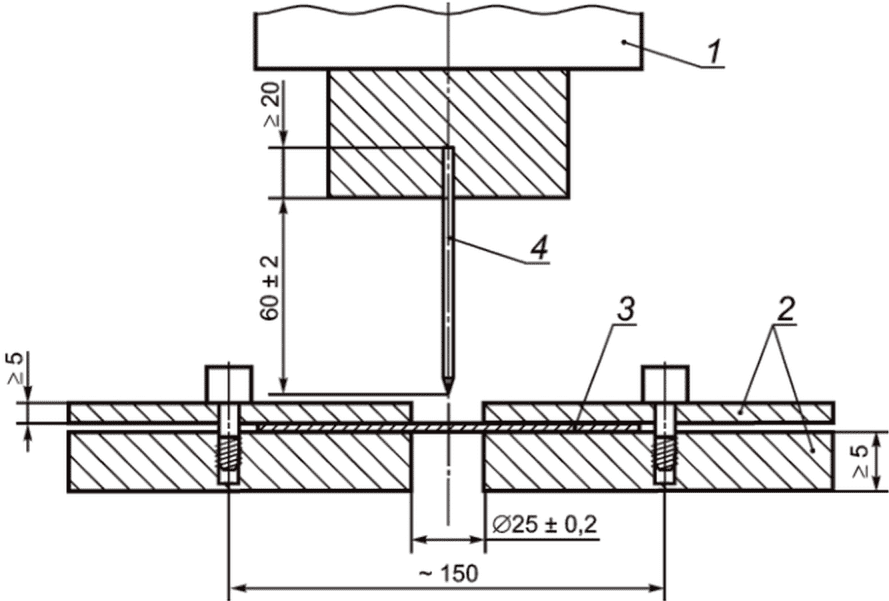

![]() 1 - давящая пластина; 2 - пластины;
3 - испытуемая проба; 4 - гвоздь
металлической антипрокольной прокладки (пример)
5.1.1.2 Зажимная машина. Подходящая зажимная машина состоит из двух жестких пластин с центральными соосными отверстиями диаметром (25 +/- 0,2) мм, соединенных винтами или иными подходящими средствами для удерживания испытуемой пробы в нужном положении и предотвращения ее выскальзывания во время испытания на прокол (см. рисунок 2).
Данная машина закреплена на машине для испытания на сжатие. Испытательный гвоздь фиксируется в держателе для образца в машине для испытания на сжатие таким образом, чтобы конец гвоздя удерживался перпендикулярно относительно середины испытуемой пробы, когда установка работает.
Примечание - Для предотвращения скольжения может потребоваться специальная подготовка зажимных поверхностей (например, нанесение наждачной бумаги). Также допускается использовать машину для испытания на растяжение, если установить зажимную машину в приспособление для сжатия.
- конической формы, с углом 30° +/- 2°;
- диаметром (4,50 +/- 0,05) мм;
- с усеченным концом диаметром (1,00 +/- 0,02) мм;
- длиной >= 80 мм;
- длиной проникающей части (60 +/- 2) мм, и
- из стали твердостью HRC >= 60, подходящей для изготовления гвоздя.
Вид испытательного гвоздя приведен на рисунке 3.
Размеры в миллиметрах
![]() 1 - усеченный конец
сопротивления проколу
Испытательный гвоздь после 125 проколов осматривают на соответствие его размеров на текущий момент рисунку 3; в случае несоответствия испытательный гвоздь должен быть исправлен или заменен. Сталь твердостью HRC более или равной 60 подходит для изготовления испытательного гвоздя.
5.1.2 Испытуемый образец
Готовые формованные прокладки допускается использовать напрямую.
Неформованные металлические пластины должны иметь размеры, превышающие 40 x 40 мм.
5.1.3.1 Готовые формованные прокладки
Помещают испытуемую пробу на зажимную машину таким образом, чтобы стальной гвоздь мог ее проколоть. Вдавливают гвоздь в испытуемую пробу со скоростью (10 +/- 3) мм/мин.
Регистрируют максимальное усилие в ньютонах и останавливают испытание после первого уменьшения усилия прокола.
Испытание выполняют в трех разных точках испытуемой пробы с минимальным расстоянием 30 мм между любыми двумя точками прокола. Испытательная точка должна располагаться на расстоянии не менее 20 мм от любого края образца.
Регистрируют минимальное значение отдельных измерений как результат испытания.
5.1.3.2 Металлическая пластина
Помещают испытуемую пробу на зажимную машину таким образом, чтобы стальной гвоздь мог его проколоть. Вдавливают гвоздь в испытуемую пробу со скоростью (10 +/- 3) мм/мин, пока конец гвоздя полностью не проколет его, и замеряют максимальное усилие.
Испытание выполняют в трех разных точках на испытуемой пробе, расположенных на минимальном расстоянии 30 мм между любыми двумя точками прокола. Испытательная точка должна располагаться на расстоянии не менее 20 мм от любого края образца.
Регистрируют минимальное значение отдельных измерений как результат испытания.
5.1.4 Протокол испытания
Протокол испытания должен включать следующую информацию:
a) ссылку на настоящий стандарт;
b) полное описание испытанных образцов, включая товарные размеры, модели, коды, цвет, состав и т.д.;
c) результаты согласно 5.1.3;
d) любое отклонение от настоящего метода испытания, осуществленное по соглашению или иным образом.
5.2.1 Аппаратура
Аппаратура для испытания на изгиб, включающая подходящую направляющую планку (например, пару прутков) для перемещения свободного конца металлической антипрокольной прокладки на заданное расстояние с определенной скоростью и зажимную машину, состоящую из двух упругих прокладок толщиной примерно 4 мм и обладающих твердостью по Шору (шкала Шора А) (75 +/- 5) с двумя металлическими прижимными пластинами шириной не менее 130 мм.
В нулевом положении планка находится на расстоянии (70 +/- 1) мм от прижимных пластин (см. рисунок 4). Чтобы размещать все размеры металлических антипрокольных прокладок, линия изгиба может быть перемещена на 10 мм в направлении пяточной части (заштрихованная область на рисунке 5). Аппаратура должна быть пригодной для проведения испытания на изгиб при частоте (16 +/- 1) Гц.
Размеры в миллиметрах

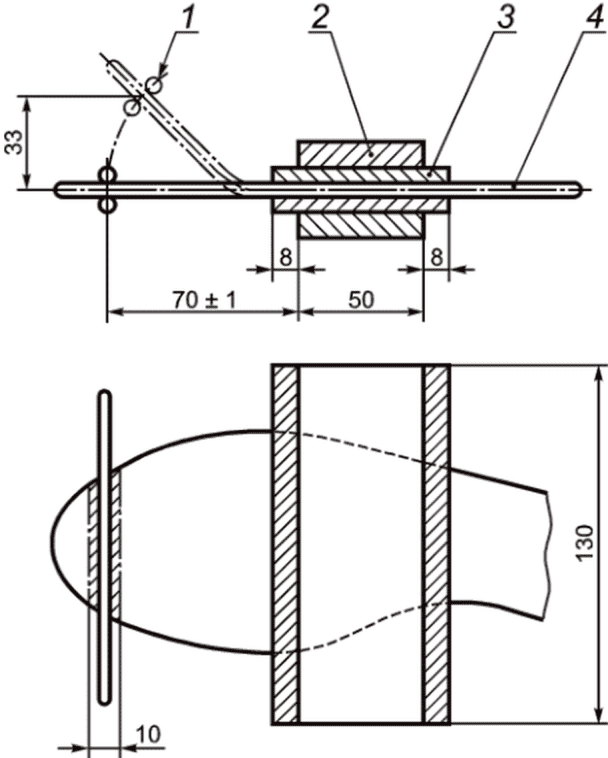

![]() 1 - направляющая планка; 2 - зажимные пластины;
3 - упругая прокладка; 4 - испытуемая проба
аппаратуры для испытания на изгиб металлических
антипрокольных прокладок
Размеры в миллиметрах

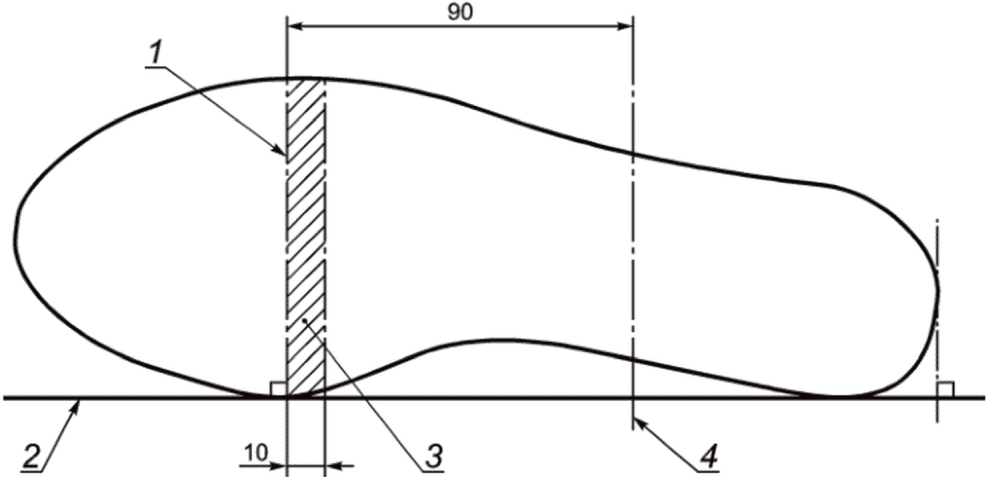

![]() 1 - линия изгиба; 2 - базовая линия; 3 - зона изгиба;
4 - линия отреза
антипрокольных прокладок
5.2.2 Отбор образцов
5.2.2.1 Количество испытуемых проб
В случае готовых формованных металлических антипрокольных прокладок необходимо испытать два образца разных размеров. Должна быть испытана одна правая и одна левая прокладка.
Для неформованного материала образец вырубают с помощью механического штампа или пресса. Вырубают две подходящие испытуемые пробы, придав им форму, аналогичную форме основной стельки на размер приблизительно 41 - 42 (по французской системе размеров обуви) <1>.
--------------------------------
Вырубка образцов может повлиять на результаты, не допускается наличие заусенцев по краю образца.
Кладут металлическую антипрокольную прокладку ее внутренним краем напротив прямой линии таким образом, чтобы эта линия являлась касательной к металлической антипрокольной прокладке в пучковой и пяточной частях. К касательной в месте сустава строят перпендикуляр. Данная линия представляет собой линию изгиба, по которой зажимают металлическую антипрокольную прокладку (см. рисунок 5).
5.2.2.3 Подготовка испытуемой пробы
При необходимости, отрезают пяточную часть металлической антипрокольной прокладки на расстоянии не менее 90 мм от линии изгиба (см. рисунок 5 и 5.2.2.2).
5.2.3 Проведение испытания
Изгибают испытуемую пробу с частотой (16 +/- 1) Гц, перемещая направляющую планку на высоту 33 мм, измеренную вертикально относительно нулевого положения. С помощью направляющей обеспечивают возврат испытуемой пробы в нулевое положение после каждого отклонения. После 1·106 циклов изгиба выполняют визуальный осмотр испытуемой пробы.
Для готовых формованных металлических антипрокольных прокладок регистрируют два результата для двух разных размеров.
В случае неформованного материала регистрируют два результата.
5.2.5 Протокол испытания
Протокол испытания должен включать следующую информацию:
a) ссылку на настоящий стандарт;
b) полное описание испытанных образцов, включая товарные размеры, модели, коды, цвет, состав и т.д.;
c) результаты визуального осмотра согласно 5.2.4;
d) любое отклонение от настоящего метода испытания, осуществленное по соглашению или иным образом.
5.3.1 Предварительный осмотр
Визуально осматривают металлическую антипрокольную прокладку на признаки коррозии.
Измеряют наибольшую протяженность каждой зоны коррозии и отмечают количество таких зон.
5.3.2 Проведение испытания
Удаляют жир, смазку, силикон, воск и аналогичные вещества, которые могут присутствовать на поверхности.
Вырубают из образца материала или готовой металлической антипрокольной прокладки две прямоугольные испытуемые пробы размером приблизительно 30 x 40 мм.
Готовят не менее 300 см3 (мл) 1%-ного (по массе) водного раствора хлорида натрия в качестве испытательного раствора. Наливают его в чашку размером не менее 100 x 160 мм. Глубина раствора должна составлять не менее 15 мм; расстояние между поверхностью раствора и накрывающей чашку стеклянной пластиной не должно превышать 10 мм. Чашку закрывают стеклянной пластиной, оставив небольшую щель.
Погружают две полоски белой фильтровальной бумаги шириной не менее 100 мм и длиной не менее 150 мм в испытательный раствор одним концом так, чтобы полоски пропитались раствором, другие концы помещают на стеклянную пластину.
Кладут испытуемую пробу на свободный конец одной полоски фильтровальной бумаги так, чтобы обеспечить хороший контакт со смоченной областью, а конец второй полоски поверх испытуемой пробы так, чтобы в контакте с пропитанной бумагой находилась максимальная площадь испытуемой пробы. Следят за тем, чтобы фильтровальная бумага в процессе испытания оставалась пропитанной раствором (см. рисунок 6).
![]() 1 - фильтровальная бумага; 2 - металлическая прокладка;
3 - стеклянная пластина; 4 - водный раствор хлорида натрия
металлической прокладки
Через 48 ч снимают фильтровальную бумагу и осматривают испытуемые пробы на признаки коррозии. Измеряют наибольшую протяженность каждой зоны коррозии и отмечают количество таких зон.
Примечание - Особое внимание уделяют вырубанию испытуемой пробы, которое необходимо производить, не оставляя на образце следов металла инструмента для вырубания, которые могут заржаветь позднее. В случае сомнений рекомендуется зачистить края наждачной бумагой.
5.3.3 Протокол испытания
Протокол испытания должен включать следующую информацию:
a) ссылку на настоящий стандарт;
b) полное описание испытанных образцов, включая товарные размеры, модели, коды, цвет, состав и т.д.;
c) результаты визуального осмотра, число и размер очагов коррозии;
d) любое отклонение от настоящего метода испытания, осуществленное по соглашению или иным образом.
Металлические антипрокольные прокладки должны иметь четкую и несмываемую маркировку, включающую следующую информацию:
a) размер металлической антипрокольной прокладки (если применимо);
b) товарный знак изготовителя;
c) обозначение типа, указанного изготовителем;
e) обозначение ISO 22568-3:2019.
Примечание - Допускается маркировка тиснением. Маркировка размера не является обязательной, если материал поставляется в виде пластин и вырубная штамповка или другое формование выполнены третьей стороной.
(справочное)
СТАНДАРТОВ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
