"ГОСТ 28759.7-2022. Межгосударственный стандарт. Фланцы сосудов и аппаратов. Прокладки в металлической оболочке. Конструкция и размеры. Технические требования"
(введен в действие Приказом Росстандарта от 01.02.2022 N 48-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Подкомитетом ПК 12 "Сосуды и аппараты, работающие под давлением" Технического комитета по стандартизации ТК 023 "Нефтяная и газовая промышленность", Акционерным обществом "Научно-исследовательский и проектно-конструкторский институт нефтяного машиностроения "ВНИИНЕФТЕМАШ" (АО "ВНИИНЕФТЕМАШ"), Закрытым акционерным обществом "ПЕТРОХИМ ИНЖИНИРИНГ" (ЗАО "ПХИ"), Обществом с ограниченной ответственностью "СИЛУР" (ООО "СИЛУР")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 523 "Техника и технологии добычи и переработки нефти и газа"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 января 2022 г. N 147-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 1 февраля 2022 г. N 48-ст межгосударственный стандарт ГОСТ 28759.7-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2022 г.

5 ВЗАМЕН ГОСТ 28759.7-90

Настоящий стандарт распространяется на прокладки, состоящие из внешней металлической оболочки и неметаллического сжимаемого наполнителя (далее - прокладки), для фланцев по ГОСТ 28759.3, предназначенные для уплотнения и герметизации фланцевых соединений сосудов и аппаратов в химической, нефтехимической, нефтеперерабатывающей, газоперерабатывающей, нефтяной, газовой отрасли и других отраслях промышленности.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2208 Фольга, ленты, полосы, листы и плиты латунные. Технические условия

ГОСТ 2850 Картон асбестовый. Технические условия

ГОСТ 4986 Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали. Технические условия

ГОСТ 13726 Ленты из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 23779 Бумага асбестовая. Технические условия

ГОСТ 25347 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Ряды допусков, предельные отклонения отверстий и валов

ГОСТ 28759.3 Фланцы сосудов и аппаратов стальные приварные встык. Конструкция и размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие обозначения:

D - внутренний диаметр фланца, мм;

d₁ - внутренний диаметр прокладки, мм;

d₂ - наружный диаметр прокладки, мм;

PN - номинальное давление, МПа;

s - толщина прокладки, мм.

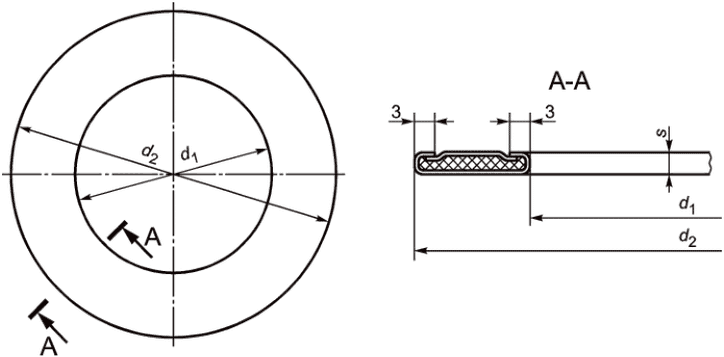

4.1 Конструкция прокладок должна соответствовать представленной на рисунке 1.

4.2 Допускается изготовление прокладок вместе с перемычками различной конфигурации и с иным исполнением поперечного сечения оболочки. Оболочка должна быть замкнутой и изготавливаться из двух полос металла.

4.3 Для прокладок с оболочкой из стали толщину прокладок s принимают равной 3,4 мм, для прокладок с оболочкой из латуни или алюминия - 3,6 мм.

4.4 Размеры и расчетная масса прокладок должны соответствовать значениям, приведенным в таблице 1.

4.5 Условное обозначение прокладок следует формировать в соответствии со следующей структурой:

Пример условного обозначения прокладки с оболочкой из алюминия (шифр 1) и наполнителем из терморасширенного графита (тип 3) для фланца внутренним диаметром 600 мм, рассчитанного на номинальное давление 1,6 МПа:

5.1 Прокладки изготавливают в соответствии с требованиями настоящего стандарта, технической и конструкторской документации.

5.1.1 Материалы оболочки и наполнителя прокладок выбирают в каждом отдельном случае в зависимости от условий эксплуатации, их следует указывать при заказе прокладок.

5.2 Оболочку прокладок изготавливают толщиной не менее 0,4 мм из материалов, указанных в таблице 2.

5.2.1 Допускается изготавливать оболочки прокладок из других материалов, не указанных в таблице 2, исходя из условий эксплуатации.

5.3 В качестве наполнителя применяют материалы следующих типов:

- тип 1 - картон асбестовый по ГОСТ 2850;

- тип 2 - бумага асбестовая по ГОСТ 23779;

- тип 3 - листовой материал из терморасширенного графита;

- тип 4 - углеродное волокно общей толщиной не менее 1,5 мм.

5.3.1 Листовой материал из терморасширенного графита должен иметь плотность графитовой составляющей 1000 кг/м³ +/- 5%, соответствовать классу прочности 1, классу чистоты 4, классу термоокислительной стойкости 1.

Указанные характеристики должны быть подтверждены испытаниями листового материала из терморасширенного графита и приведены в документе о качестве (паспорте или сертификате качества) готовой продукции.

5.3.2 Допускается применять наполнители из других материалов исходя из условий эксплуатации.

5.4 Допускается изготавливать сварные прокладки. Нарушение геометрии поперечного сечения уплотнения в зоне сварного соединения не допускается.

5.5 Перемычки прокладок для теплообменных аппаратов могут быть изготовлены совместно с прокладкой (сформованными вместе с оболочкой наружного уплотнения) или отдельно с последующим монтажом сваркой.

5.6 Предельные отклонения основных размеров прокладки должны соответствовать:

- для D₁ классу допуска h15 по ГОСТ 25347;

- для D₂ классу допуска H15 по ГОСТ 25347;

- для b +/- 0,3 мм.

5.7 Привалочные торцовые поверхности прокладок должны быть без видимых дефектов. Гофрирование поверхности не допускается.

6.1 Маркировку прокладок следует наносить на бирку, прикрепленную к связке прокладок.

6.2 Бирка должна содержать следующую информацию: обозначение товарного знака или наименование изготовителя, условное обозначение прокладки, марку материала оболочки, марку материала наполнителя, обозначение настоящего стандарта, дату изготовления.

6.3 Допускается указывать дополнительную информацию о прокладках.
