"ГОСТ ISO 7971-1-2022. Межгосударственный стандарт. Зерновые. Определение натуры как массы гектолитра. Часть 1. Контрольный метод"
(введен в действие Приказом Росстандарта от 27.07.2022 N 699-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Всероссийским научно-исследовательским институтом зерна и продуктов его переработки - филиалом Федерального государственного бюджетного научного учреждения "Федеральный научный центр пищевых систем им. В.М. Горбатова" РАН (ВНИИЗ - филиал ФГБНУ "ФНЦ пищевых систем им. В.М. Горбатова" РАН) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 июля 2022 г. N 61)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 июля 2022 г. N 699-ст межгосударственный стандарт ГОСТ ISO 7971-1-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2023 г.

5 Настоящий стандарт идентичен международному стандарту ISO 7971-1:2009 "Зерновые. Определение натуры как массы гектолитра. Часть 1. Контрольный метод" ("Cereals - Determination of bulk density, called mass per hectolitre - Part 1: Reference method", IDT).

Международный стандарт ISO 7971-1:2009 разработан подкомитетом SC 4 "Зерновые и бобовые культуры" Технического комитета по стандартизации TC 34 Международной организации по стандартизации (ISO)

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает контрольный метод определения натуры зерна злаковых культур как массы гектолитра.

Примечание - В разных странах используются несколько рабочих методов. Рабочий метод определения натуры как массы гектолитра описан в ISO 7971-3.

В настоящем стандарте применен следующий термин с соответствующим определением:

2.1 масса гектолитра; натура (mass per hectoliter; bulk density): Отношение массы зерна к объему, который занимает зерно после свободного засыпания его в измерительную мерку при определенных условиях.

Примечания

1 Натура зерна как масса гектолитра выражается в килограммах на гектолитр.

2 Понятие "натура как масса гектолитра" в соответствии с определением, приведенным в настоящем стандарте, отличается от понятий "плотность укладки зерен" или "плотность зерновки".

Сущность метода заключается в определении массы объема зерна, равного двадцати литрам, выделенного с помощью измерительной мерки пурки.

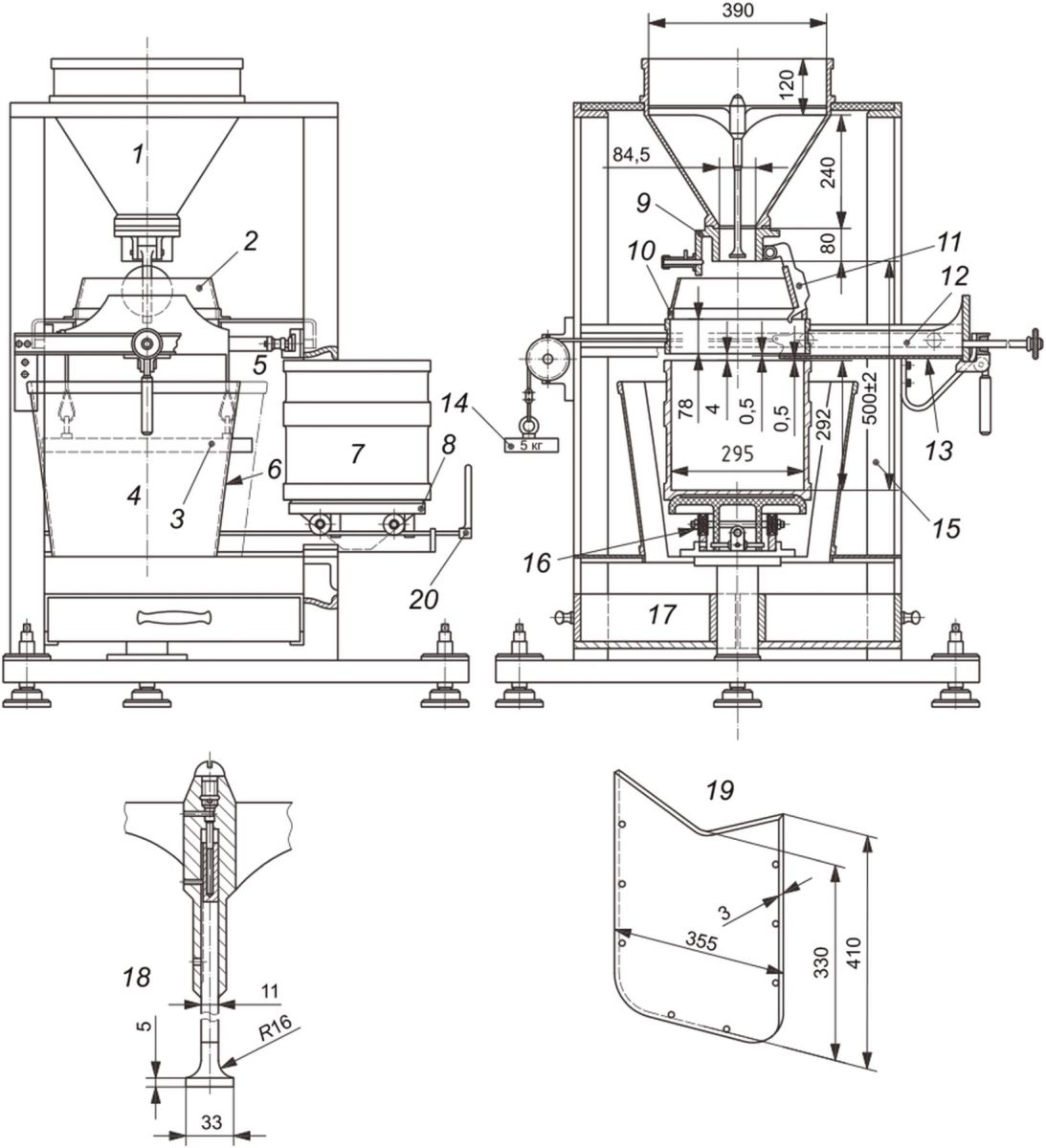

Пурка должна отвечать указанным далее требованиям, которые соответствуют требованиям стандарта Международной организации законодательной метрологии OIML R 15 [2], и должна быть идентична представленной на рисунке 1.

Примечание - Рисунок представлен в информационных целях, за исключением указанных размеров, являющихся обязательными.

Предварительная мерка имеет объем 24 л. Ее внутренняя форма представляет собой правильный цилиндр, высота которого примерно равна его диаметру.

Бункер-дозатор имеет форму усеченного вертикального кругового конуса, заканчивающегося цилиндрическим бортиком. Его нижняя часть переходит в осевую трубку со слегка сужающимся каналом, более широкий конец которого находится внизу. Клапаном, закрепленным на трубке на шарнирах и способным полностью перекрывать трубку, контролируется процесс опорожнения.

Бункер принимает из предварительной мерки большее количество зерна, чем помещается в измерительную мерку.

Распределитель представляет собой перевернутый кругообразный элемент грибовидной формы, соединенный с нижним концом вертикального стержня, расположенного на оси бункера.

Стержень опускает распределитель внутри конусовидной трубки до регулируемого уровня сверху вниз, обеспечивая возможность его регулировки: опускание распределителя увеличивает скорость потока зерна, которое собирается в большем количестве вследствие его уплотнения в измерительной мерке, таким образом, давая более высокие результаты, и наоборот, результаты ниже, если распределитель поднят.

Измерительная мерка имеет объем 20 л. Ее внутренняя форма представляет собой правильный цилиндр, высота которого примерно равна его диаметру. Ее верхний край отшлифован.

База на рельсах служит опорой для измерительной мерки и позволяет ей перемещаться под бункером, на оси которого она может быть зафиксирована, либо может быть снята с шасси для легкого извлечения.

Цилиндрический воротник того же диаметра, что и измерительная мерка, помещается между бункером и измерительной меркой, оставляя горизонтальное пространство между нижним и верхним краями для прохождения выравнивающего ножа.

Воротник с секцией в форме усеченного конуса на конце защищает зерно при падении в процессе наполнения и удерживает излишки зерна в конце процесса.

Выравнивающий нож представляет собой плоское и тонкое, но прочное стальное лезвие, заостренное спереди в виде буквы V. Он горизонтально закреплен в раме, установленной на роликах, и приводится в движение в ее плоскости противовесом.

Рама направляет выравнивающий нож через зерно в зазоре между воротником и верхней кромкой измерительной мерки. Движение должно быть непрерывным и плавным, выравнивающий нож не должен касаться ни воротника, ни измерительной мерки.

При движении выравнивающий нож выравнивает зерно по уровню измерительной мерки, таким образом обеспечивая определенный объем.

Одновременно с выравниванием зерна выравнивающий нож также перекрывает нижнюю поверхность воротника, удаляя из измерительной мерки любые для ее объема излишки зерна.

Когда выравнивающий нож отведен назад, а измерительная мерка извлечена, излишки зерна падают в приемник, расположенный под базой измерительной мерки, в сторону которого зерно направляется юбкой.

Пурка собрана на жестком шасси, оснащенном винтом вертикальной регулировки; вертикальность проверяется с помощью отвеса или уровня.

Бункер с трубкой и распределителем, воротником и измерительной меркой должны располагаться вертикально и на одной оси с помощью описанного выше регулировочного механизма, при этом верхний край измерительной мерки должен быть расположен горизонтально.

Содержащееся в измерительной мерке зерно взвешивается с использованием неавтоматических весов, которые были настроены с учетом массы пустой измерительной мерки. Таким образом, одним взвешиванием определяется масса зерна.

Погрешность весов не должна превышать +/- 0,01% при нагрузке от 10 до 20 кгс, а при использовании разновесов - +/- 0,02%.

Предварительная мерка должна иметь следующие размеры:

Бункер должен иметь следующие размеры:

Распределитель должен иметь следующие размеры:

Измерительная мерка должна иметь следующие размеры:

Опорная база должна иметь следующие размеры:

Воротник должен иметь следующие размеры:

Выравнивающий нож должен иметь следующие размеры:

Для проверки вертикальности должен быть предусмотрен отвес длиной не менее 500 мм (или уровень такой же чувствительности).

Поверка пурки (I) проводится путем сравнения с пуркой, откалиброванной в соответствии с национальным или международным стандартом измерений <1> (E).

--------------------------------

<1> См. определение в OIML R 15 [2].

Для этого используется зерно пшеницы, очищенное от примесей, выполненное, не щуплое, с показателем натуры не менее 80 кг/гл при той же температуре и влажности, что и атмосфера в помещении, где проводят измерения. С этой целью зерно распределяется тонким слоем, которое оставляют на 10 ч (одна ночь) в помещении, где проводят измерения, при условии, что относительная влажность воздуха не превышает 60%.

С каждой пуркой проводят по шесть измерений с использованием одной и той же пробы 24 л зерна в следующем порядке. Перед каждым новым измерением зерно, находящееся в измерительной мерке, должно быть хорошо перемешано с зерном, попавшим в приемник излишков в процессе предыдущего измерения.

Стандартное отклонение значений, получаемых с помощью поверяемой пурки I, не должно превышать 6 г.

Погрешность пурки вычисляется как разница между средним арифметическим результатом шести измерений с использованием пурки I и средним арифметическим результатом шести измерений пуркой E.

Максимально допустимая погрешность составляет +/- 10 г.

Если максимально допустимая погрешность, указанная в 4.4.2, превышена, пурка должна быть отрегулирована путем изменения высоты распределителя (4.2.3). После этого должна быть повторно проведена поверка (4.4.1).

Отбор проб не является частью метода, описанного в настоящем стандарте ISO 7971. Рекомендуемые способы отбора проб представлены в стандарте ISO 24333 [1].

Измерительная мерка (4.2.4) устанавливается в положение для наполнения и закрепляется так, чтобы ее ось совпадала с осью направляющего воротника (4.2.6) и бункера-дозатора (4.2.2). Выравнивающий нож (4.2.7) приводится в исходное положение и фиксируется. Клапан трубки для опорожнения закрывается. Проверяют вертикальность шасси и при необходимости проводят ее регулировку при помощи регулировочного винта таким образом, чтобы верхний край измерительной мерки оставался горизонтальным в процессе наполнения.

Предварительная мерка (4.2.1) наполняется зерном до краев без каких-либо действий по уплотнению, а затем пересыпается в бункер-дозатор (4.2.2) с установленной заслонкой. Заслонка открывается, и все зерно высыпается в измерительную мерку (4.2.4) и направляющий воротник (4.2.6). Когда бункер становится пустым, крепежный винт выравнивающего ножа (4.2.7) ослабляют. Как только выравнивающий нож оказывается в своем конечном положении, измерительную мерку освобождают и снимают с подвижной базы, а ее содержимое взвешивают с точностью до 5 г, используя весы (4.2.10).

Выравнивающий нож возвращается в исходное положение и фиксируется, тем самым позволяя излишкам зерна попасть из направляющего воротника в приемник излишков (4.2.8).

Натура , выраженная в килограммах на гектолитр, равна:

где m - это масса зерна, содержащегося в 20-литровой измерительной мерке (пурке), в килограммах.

Результат выражается с точностью до двух знаков после запятой.

В протоколе испытаний указывают:

a) всю информацию, необходимую для полной идентификации пурки;

b) используемый метод отбора проб;

c) используемый метод проведения испытания, включая ссылку на настоящий стандарт;

d) все подробности проведения испытания, не указанные в настоящем стандарте или рассматриваемые как дополнительные, а также любые обстоятельства, которые могут повлиять на результат(ы) испытания.
