"ГОСТ 19912-2012. Межгосударственный стандарт. Грунты. Методы полевых испытаний статическим и динамическим зондированием"
(введен в действие Приказом Росстандарта от 27.12.2012 N 2005-ст)
(ред. от 18.04.2019)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

1. Разработан Научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений им. Н.М. Герсеванова (НИИОСП им. Н.М. Герсеванова) - институтом ОАО "НИЦ "Строительство".

2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".

3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (Протокол от 18 декабря 2012 г. N 41).

За принятие стандарта проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N 2005-ст межгосударственный стандарт ГОСТ 19912-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2013 г.

5. Взамен ГОСТ 19912-2001.

Настоящий стандарт распространяется на дисперсные природные, техногенные и мерзлые грунты, состав и состояние которых позволяют проводить непрерывное внедрение зонда, и устанавливает методы полевых испытаний зондированием при их исследовании для проектирования и строительства.

В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:

ГОСТ 30672-2012. Грунты. Полевые испытания. Общие положения.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 динамическое зондирование: Процесс погружения зонда в грунт под действием ударной нагрузки (ударное зондирование) или ударно-вибрационной нагрузки (ударно-вибрационное зондирование) с измерением показателей сопротивления грунта внедрению зонда.

3.2 залог: Число ударов молота, после которых проводят измерение глубины погружения зонда.

3.3 зонд: Устройство, погружаемое в грунт при зондировании и состоящее из наконечника и штанги:

- механический (тип I): зонд для статического зондирования, в котором используется система внутренних штанг для передачи усилия на наконечник;

- электрический (тип II): зонд для статического зондирования, в котором измерения проводят с помощью электрических датчиков;

- специальный: зонд, позволяющий измерять кроме показателей сопротивления грунта внедрению зонда дополнительные характеристики грунта (и) или параметры процесса зондирования.

3.4 измерительная система: Система, включающая в себя устройства и датчики (при наличии) для преобразования сопротивлений грунта и других (при наличии) измеряемых параметров в электрические или механические сигналы, их передачи и хранения (необязательно).

3.5 испытание диссипационное: Испытание, при котором в процессе остановки специального зонда на заданной глубине с помощью установленного в его наконечник датчика измеряется рассеивание порового давления в прилегающем к зонду грунте.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.04.2019 N 143-ст)

3.6 испытание квазистатическое: Испытание, при котором после остановки зонда на заданной глубине выполняется серия коротких погружений зонда на очень малых хорошо контролируемых ступенчато-возрастающих скоростях.

3.7 испытание релаксационно-ползучее ("со стабилизацией" зонда): Испытание, при котором в процессе остановки зонда на заданной глубине нагрузка на зонд и скорость его погружения в результате релаксации и ползучести окружающего зонд грунта плавно снижаются с уменьшающейся интенсивностью. Испытание выполняют путем прекращения подачи масла в гидродомкраты вдавливания зонда. В процессе испытания могут дополнительно измеряться осадка, температура зонда, поровое давление и др. Продолжительность испытания, как правило, составляет не менее 5 - 10 мин и определяется задаваемым условным критерием стабилизации одного из измеряемых параметров или задаваемым временем стабилизации.

3.8 кожух: Часть наконечника механического зонда для статического зондирования, расположенная над конусом.

3.9 конус: Нижняя, имеющая форму конуса часть наконечника, воспринимающая сопротивление грунта.

3.10 муфта трения: Часть наконечника зонда для статического зондирования, имеющая форму цилиндра, расположенная над конусом и воспринимающая сопротивление грунта на боковой поверхности.

3.11 наконечник: Нижняя часть зонда.

3.12 опорно-анкерное устройство: Устройство, на котором размещено оборудование для вдавливания и извлечения зонда.

3.13 сопротивление грунта на боковой поверхности зонда: Сопротивление грунта на боковой поверхности штанг механического зонда.

3.14 статическое зондирование: Погружение зонда в грунт под действием статической вдавливающей нагрузки с измерением показателей сопротивления грунта внедрению зонда:

- непрерывное: задавливание зонда в грунт с постоянной скоростью, перерывы в погружении зонда допускаются только для наращивания штанг зонда;

- прерывистое: задавливание зонда в грунт с постоянной скоростью, включающее дополнительно периодические, с заданным интервалом по глубине остановки зонда, при которых испытание грунтов зондированием выполняется по специальным методикам (релаксационно-ползучие, диссипационные, квазистатические и другие испытания).

3.14а точка зондирования: Пункт (точка в плане), в котором планируется или проведено испытание грунтов зондированием.

(п. 3.14а введен Изменением N 1, введенным в действие Приказом Росстандарта от 18.04.2019 N 143-ст)

3.15 удельное сопротивление грунта на участке боковой поверхности (муфте трения) зонда: Сопротивление грунта на участке боковой поверхности зонда при статическом зондировании, отнесенное к площади боковой поверхности участка.

3.16 удельное сопротивление грунта под наконечником (конусом) зонда: Сопротивление грунта наконечнику (конусу) зонда при статическом зондировании, отнесенное к площади основания наконечника (конуса) зонда.

3.17 условное динамическое сопротивление грунта: Сопротивление грунта погружению зонда при забивке его падающим молотом или вибромолотом.

3.18 уширитель: Местное уширение на поверхности штанги, располагаемое на некотором расстоянии выше наконечника и служащее для уменьшения трения между грунтом и штангой.

3.19 фрикционное отношение: Отношение удельного сопротивления грунта на муфте трения к удельному сопротивлению грунта под конусом зонда.

3.20 штанга: Часть зонда, служащая для передачи усилия от устройства для вдавливания и извлечения или забивки.

4.1. Настоящий стандарт устанавливает следующие методы полевых испытаний грунтов зондированием:

- статическое зондирование;

- динамическое зондирование.

4.2. Общие требования к полевым испытаниям грунтов, оборудованию и приборам, подготовке площадок для испытаний приведены в ГОСТ 30672.

4.3. Методы полевых испытаний грунтов зондированием применяют в комплексе с другими видами инженерно-геологических работ или отдельно для:

- выделения инженерно-геологических элементов (толщины слоев и линз, границ распространения грунтов различных видов и разновидностей);

- оценки пространственной изменчивости состава, состояния и свойств грунтов;

- определения глубины залегания кровли скальных, крупнообломочных и мерзлых грунтов;

- количественной оценки характеристик физико-механических свойств грунтов (плотности, модуля деформации, угла внутреннего трения и сцепления грунтов и др.);

- определения степени уплотнения и упрочнения грунтов во времени и пространстве;

- оценки возможности забивки свай и определения глубины их погружения;

- определения сопротивлений грунта под нижним концом и по боковой поверхности свай;

- выбора мест расположения опытных площадок и глубины проведения полевых испытаний, а также мест отбора образцов грунтов для лабораторных испытаний;

- контроля качества геотехнических работ.

4.4. Зондирование грунтов проводят вдавливанием в грунт зонда при статическом зондировании, забивкой или вибропогружением в грунт зонда при динамическом зондировании с одновременным измерением непрерывно или через заданные интервалы по глубине показателей, характеризующих сопротивление грунта внедрению зонда.

4.5. Количественную оценку характеристик физико-механических свойств грунтов проводят на основе включенных в действующие нормативные документы статистически обоснованных зависимостей между показателями сопротивления грунта внедрению зонда и результатами определения характеристик грунта другими стандартными методами.

4.6. Метод зондирования, глубину зондирования и расположение точек зондирования определяют программой инженерно-геологических изысканий.

Часть точек зондирования должна быть расположена в непосредственной близости от горных выработок (на расстоянии 1,5 - 2,5 м) с целью получения данных, необходимых для интерпретации результатов зондирования.

4.7. В процессе проведения испытаний зондированием следует вести журналы испытаний (см. Приложение А) с приложением автоматических записей (при их наличии), а результаты испытаний - оформлять в виде таблиц и графиков изменения параметров сопротивления грунта внедрению зонда в зависимости от глубины зондирования.

Масштабы графиков допускается изменять по сравнению с установленными настоящим стандартом (см. Приложения В и Е) при обязательном сохранении соотношения между масштабами вертикальных и горизонтальных координат.

Графики испытаний должны, как правило, сопровождаться инженерно-геологическим разрезом по ближайшей к точке зондирования горной выработке.

5.1.1. Испытание грунта методом статического зондирования проводят с помощью специальной установки, обеспечивающей вдавливание зонда в грунт.

5.1.2. При статическом зондировании по данным измерения сопротивления грунта под наконечником и на боковой поверхности зонда определяют:

- удельное сопротивление грунта под наконечником (конусом) зонда ;

- общее сопротивление грунта на боковой поверхности (для механического зонда);

- удельное сопротивление грунта на участке боковой поверхности (муфте трения) зонда (для электрического зонда).

Примечание. При использовании специальных зондов в процессе зондирования могут измеряться плотность, влажность, естественный гамма-фон, поровое давление, температура, электрическое сопротивление и другие характеристики грунта.

5.2.1. В состав установки для испытания грунта статическим зондированием должны входить:

- зонд (наконечник и штанги);

- устройство для вдавливания и извлечения зонда;

- опорно-анкерное устройство;

- измерительная система.

5.2.2. В зависимости от усилий, необходимых для вдавливания зонда в различных грунтовых условиях, и диапазонов значений измеряемых показателей сопротивления грунта установки подразделяют на типы в соответствии с таблицей 1.

5.2.3. В зависимости от принципа измерения сопротивлений грунта зонды могут быть следующих типов:

- механический (тип I) - зонд с наконечником из конуса и кожуха;

- электрический (тип II) - зонд с наконечником из конуса и муфты трения.

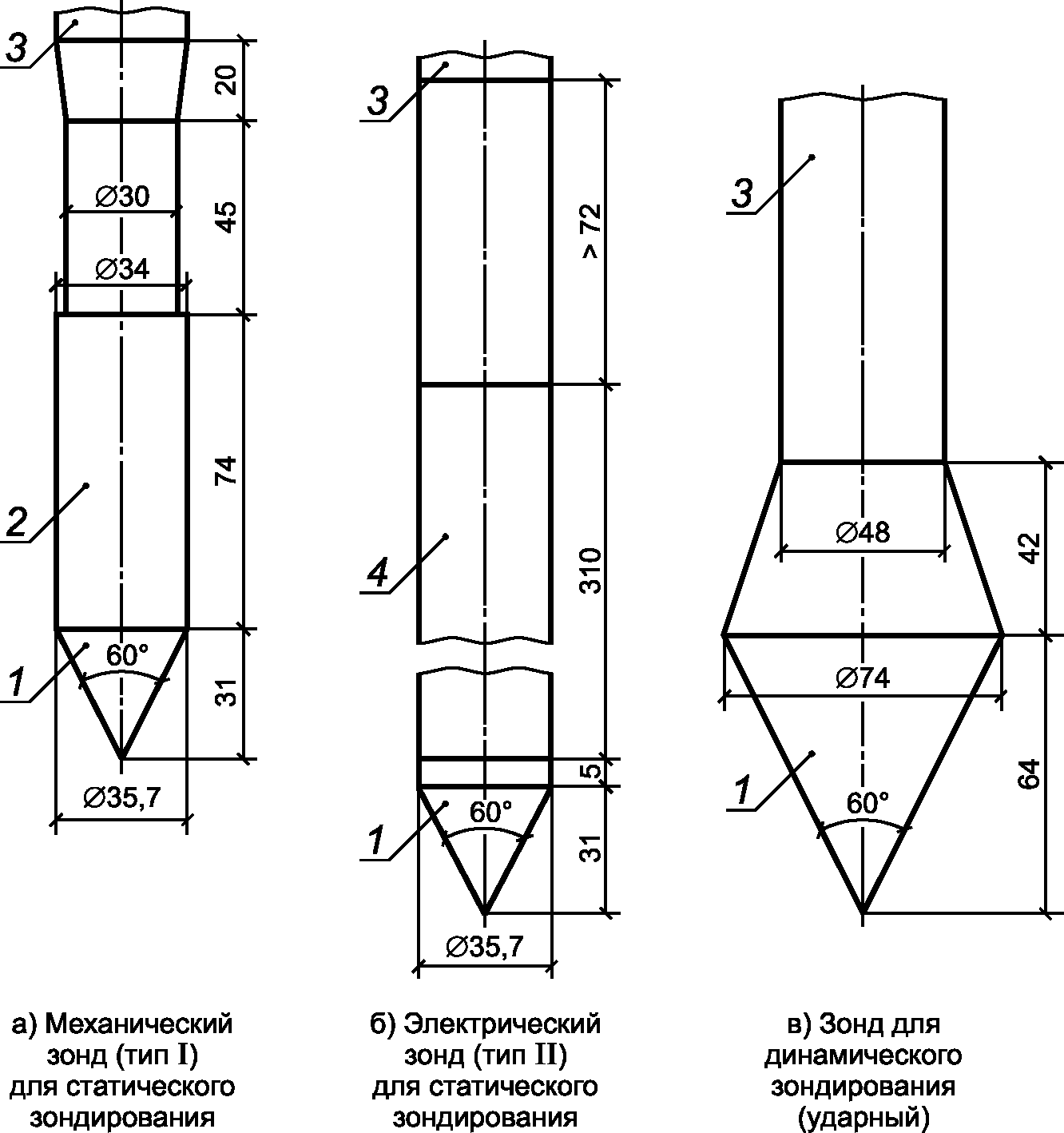

Схемы конструкций зондов и их основные параметры приведены в Приложении Б.

Примечание. Для электрического зонда допускается применение уширителя диаметром, превышающим диаметр зонда на 10 - 20 мм, и расположенного не ближе 300 мм от муфты трения.

5.2.4. В соответствии с требованиями действующих нормативно-технических документов или техническим заданием на изыскания могут использоваться специальные зонды, имеющие дополнительные измерительные устройства и датчики (датчики порового давления, температуры, радиоактивного каротажа, электрического сопротивления, сейсмодатчик, инклинометр и др.), позволяющие измерять дополнительные характеристики грунта или контролировать процесс зондирования.

Примечания

1. При испытании грунтов на глубину более 10 м следует применять специальные зонды с наконечниками, оснащенными инклинометром, показания которого необходимо использовать для определения фактической глубины зондирования (см. приложение Л) и предотвращения поломки зонда. При испытаниях с поверхности рек и водоемов наконечник в обязательном порядке должен оснащаться инклинометром. Допускается располагать инклинометр непосредственно над наконечником.

(примечание 1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.04.2019 N 143-ст)

2. Для испытаний многолетнемерзлых грунтов необходимо использовать специальные электрические зонды с датчиком температуры, устанавливаемым, как правило, в конусе наконечника зонда и служащим для измерения температуры наконечника и грунта.

3. Для испытания грунтов на континентальном шельфе следует использовать специальные электрические зонды с датчиком порового давления, устанавливаемым между конусом и муфтой трения (см. Приложения Ж, И).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.04.2019 N 143-ст)

4. При использовании специальных зондов с дополнительными датчиками порового давления следует учитывать требования, приведенные в приложении И.

(примечание 4 введено Изменением N 1, введенным в действие Приказом Росстандарта от 18.04.2019 N 143-ст)

5.2.5. Периодически (но не реже чем через 15 точек зондирования) необходимо проверять прямолинейность штанг зонда и степень износа наконечника.

Прямолинейность штанг проверяют путем сборки их звеньев в отрезки длиной 3 м на ровной поверхности. Отклонение отрезков штанг от прямой линии не должно превышать 3 мм в любой плоскости по всей длине проверяемого отрезка.

Уменьшение высоты конуса наконечника не должно превышать 5 мм, а уменьшение его диаметра - 0,3 мм. Диаметр муфты трения должен быть не менее диаметра конуса наконечника и не более его на 0,35 мм.

5.2.6. Опорно-анкерное устройство должно воспринимать реактивные усилия, возникающие при вдавливании и извлечении зонда.

5.2.7. Основная погрешность измерительных устройств (приборов) должна быть не более:

5% - при измерении прикладываемой нагрузки;

10% - при измерении показателей сопротивления грунта (но не более 5% максимально измеренного значения);

2° - при измерении отклонения наконечника зонда от вертикали;

3,0 см - при измерении глубины погружения зонда.

5.2.8. Устройства для измерения показателей сопротивления грунта внедрению зонда могут быть механическими или электрическими. Допускается применение комбинации этих устройств.

5.2.9. Измерительные устройства (приборы) необходимо тарировать в соответствии с паспортными данными (но не реже чем через три месяца или 100 точек зондирования), а также после испытаний, при которых нагрузка на зонд была близка или превышала максимально допустимое значение (по паспорту фирмы-изготовителя) или было зарегистрировано значительное смещение нуля.

Проверку смещения нуля следует проводить перед и после каждого испытания. Ее результаты следует учитывать при обработке результатов измерений и балансировке измерительной системы. Герметичность и термокомпенсацию электрического наконечника необходимо проверять не реже чем через три месяца.

5.3.1. Подготовку к работе установки для испытания грунта статическим зондированием проводят в соответствии с требованиями инструкции по ее эксплуатации.

5.3.2. При необходимости проверяют прямолинейность штанг и степень износа наконечника в соответствии с 5.2.5.

5.3.3. Отклонение мачты установки от вертикали не должно превышать 2°.

Примечание. При выполнении наклонного зондирования, выполняемого по специальному заданию, отклонение мачты (направляющего устройства) от заданного направления не должно превышать 2°.

5.4.1. Статическое зондирование следует выполнять путем непрерывного вдавливания зонда в грунт, соблюдая порядок операций, предусмотренный инструкцией по эксплуатации установки. При непрерывном зондировании перерывы в погружении зонда допускаются только для наращивания штанг зонда.

5.4.2. По специальному заданию на изыскания или требованиям действующих нормативно-технических документов допускается прерывистое зондирование, дополнительно включающее в себя периодические, с заданным интервалом по глубине (1 м, если иное не предусмотрено заданием на изыскания), остановки зонда, при которых испытание грунтов проводится по специальным методикам [релаксационно-ползучие ("со стабилизацией" зонда), диссипационные, квазистатические и другие испытания].

Примечание. Статическое зондирование мерзлых грунтов следует выполнять с периодическими остановками зонда по глубине, в процессе которых испытание путем прекращения подачи масла в гидродомкраты вдавливания переводят в режим релаксационно-ползучего ("со стабилизацией" зонда) испытания, сопровождаемого вмерзанием зонда в грунт.

5.4.3. В процессе зондирования необходимо осуществлять постоянный контроль за вертикальностью погружения зонда.

5.4.4. Показатели сопротивления грунта внедрению зонда и другие измеряемые параметры зондирования (для специальных зондов) следует регистрировать одновременно, непрерывно или с интервалами по глубине погружения зонда не более 0,2 м для механического зонда и не более 0,05 м - для электрического зонда.

(п. 5.4.4 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 18.04.2019 N 143-ст)

5.4.5. Скорость погружения зонда в грунт должна быть (1,2 +/- 0,3) м/мин.

Примечание. В прочных грунтах (в том числе мерзлых) для предотвращения повреждения зонд допускается погружать со скоростью 0,5 м/мин. Интерпретацию результатов испытаний при скорости 0,5 м/мин допускается проводить на основе включенных в действующие нормативные документы статистически обоснованных зависимостей между показателями сопротивления грунта внедрению зонда и результатами определения характеристик грунта другими стандартными методами. Сопротивления грунта внедрению зонда, соответствующие скорости 1,2 м/мин, должны определяться путем введения поправочных коэффициентов. При изысканиях под здания и сооружения пониженного уровня ответственности поправочные коэффициенты допускается не применять.

5.4.6. Испытание заканчивают после достижения: заданной глубины погружения зонда; предельных усилий, приведенных в таблице 1; отклонения наконечника зонда от вертикали на 15° или изменения его отклонения на 5° на 1 м; опасности повреждения зонда. По окончании испытания зонд извлекают из грунта, а скважину тампонируют.

Примечание. При невозможности достижения заданной глубины (в том числе из-за труднопроходимых прослоек грунта) вдавливание зонда в грунт допускается проводить с забоя предварительно пройденной скважины. При необходимости скважина обсаживается трубой внутренним диаметром, превышающим диаметр зонда на 5 - 10 мм.

5.4.7. Регистрацию показателей сопротивления грунта внедрению зонда проводят в журнале испытания (см. Приложение А), на диаграммных лентах и (или) электронном запоминающем устройстве. При использовании специальных зондов регистрируют дополнительно измеряемые параметры. При использовании электрических зондов регистрация показателей и параметров на электронном запоминающем устройстве является обязательной.

По данным измерений, полученным в процессе испытания, определяют значения , (для механического зонда) или , (для электрического зонда), других дополнительно измеряемых параметров (для специальных зондов), составляют таблицы и строят графики изменения этих величин по глубине зондирования (см. Приложение В) и во времени (при прерывистом зондировании).

При автоматизации процесса зондирования и обработке данных с помощью компьютерных программ результаты зондирования следует оформлять в виде протоколов (паспортов) испытаний.

(абзац введен Изменением N 1, введенным в действие Приказом Росстандарта от 18.04.2019 N 143-ст)

При использовании электрических зондов регистрация показателей и параметров зондирования на электронном запоминающем устройстве и оформление протоколов испытаний являются обязательными. Файлы с результатами зондирования (в виде электронных таблиц) должны прикладываться к отчетам изысканий, протоколы испытаний - включаться в их состав.

(абзац введен Изменением N 1, введенным в действие Приказом Росстандарта от 18.04.2019 N 143-ст)

Протокол испытания должен включать:

- наименование организации, выполнявшей зондирование;

- наименование объекта;

- дату проведения зондирования (начало, окончание);

- номер точки зондирования;

- абсолютную отметку и координаты точки зондирования;

- номер и наименование ближайшей выработки и расстояние до нее (если пройдена);

- тип и марку зондирующей установки (задавливающего оборудования);

- тип, номер и предприятие - изготовителя наконечника зонда;

- диаметр конуса;

- диаметр и длину муфты трения;

- диаметр и толщину стенки штанг;

- диаметр уширителя (если применялся);

- вид дополнительных датчиков и измерительных устройств (в случае применения специальных зондов следует указывать согласно приложению К);

- методику испытания и измеряемые параметры;

- глубину предварительного бурения или рыхления (если выполнялось);

- глубину зондирования;

- примененные критерии остановки зондирования (достижение заданной глубины максимального усилия зондирования, допустимого наклона зонда);

- причины любых прерываний и отказов при зондировании [наличие крупных камней или препятствий, падение зонда, изгибы штанг, подъем (наклон) установки, значимые изменения нуля измеряемых параметров и др.];

- таблицы и графики с результатами измерений параметров зондирования, совмещенные с колонками ближайших инженерно-геологических выработок.

(абзац введен Изменением N 1, введенным в действие Приказом Росстандарта от 18.04.2019 N 143-ст)

6.1.1. Испытание грунта методом динамического зондирования проводят с помощью специальной установки, обеспечивающей внедрение зонда ударным или ударно-вибрационным способом.

6.1.2. При динамическом зондировании измеряют:

- глубину погружения зонда h от определенного числа ударов молота (залога) при ударном зондировании;

- скорость погружения зонда v при ударно-вибрационном зондировании.

По данным измерений вычисляют условное динамическое сопротивление грунта погружению зонда .

Примечание. При использовании специальных зондов в процессе зондирования могут измеряться характеристики грунта (электрическое сопротивление и др.) или (и) дополнительные параметры процесса зондирования (перемещения и усилия, передаваемые на зонд при ударе, и др.).

6.2.1. В состав установки для испытания грунта динамическим зондированием должны входить:

- зонд (набор штанг и конический наконечник);

- ударное устройство для погружения зонда (молот или вибромолот);

- опорно-анкерное устройство (рама с направляющими стойками);

- устройства для измерения глубины или скорости погружения зонда.

6.2.2. В зависимости от значений необходимой удельной энергии зондирования в различных грунтовых условиях и диапазона измеряемого условного динамического сопротивления грунта установки подразделяют в соответствии с таблицей 2.

6.2.3. Ударное устройство должно соответствовать требованиям, приведенным в таблице 3.

6.2.4. Схема конструкции зонда для ударного зондирования и основные параметры зондов приведены в Приложении Б.

6.2.5. В соответствии с требованиями норм или техническим заданием на изыскания могут использоваться специальные зонды, имеющие дополнительные измерительные устройства и датчики (датчики электрического сопротивления, тензодатчики, акселерометр и др.), позволяющие измерять дополнительные характеристики грунта или контролировать процесс зондирования.

6.3.1. Подготовку к работе установки для испытания грунта динамическим зондированием проводят в соответствии с требованиями инструкции по ее эксплуатации.

6.3.2. При необходимости проверяют прямолинейность штанг и степень износа наконечника в соответствии с 5.2.5.

6.3.3. Отклонение мачты установки от вертикали не должно превышать 2°.

6.4.1. Динамическое зондирование следует выполнять непрерывной забивкой зонда в грунт свободно падающим молотом или вибромолотом, соблюдая порядок операций, предусмотренный инструкцией по эксплуатации установки.

6.4.2. Перерывы в забивке зонда допускаются только для наращивания штанг зонда.

6.4.3. При ударном зондировании следует фиксировать глубину погружения зонда h от определенного числа ударов молота (залога), а при ударно-вибрационном зондировании - проводить автоматическую запись скорости погружения зонда v.

6.4.4. Число ударов в залоге при ударном зондировании следует принимать в зависимости от состава и состояния грунтов в пределах 1 - 20 ударов, исходя из глубины погружения зонда за залог 10 - 15 см, определяемой с точностью +/- 0,5 см.

Примечание. По специальному заданию на изыскания допускается фиксировать число ударов при погружении зонда на определенный интервал глубины (например, на 10 см).

6.4.5. В процессе зондирования необходимо осуществлять постоянный контроль за вертикальностью погружения зонда.

При наращивании звеньев колонну штанг поворачивают вокруг оси по ходу часовой стрелки с помощью штангового ключа. Сопротивление повороту штанг, возникающее в результате трения штанг о грунт, при крутящем моменте до 15 кН x см следует учитывать при обработке результатов испытания по 6.5.2. В случае значительного сопротивления повороту колонны штанг (при крутящем моменте более 15 кН x см), вызванного искривлением скважины, зонд извлекают из грунта и повторяют испытание в новой точке зондирования на расстоянии 2 - 3 м от прежней.

6.4.6. Испытание заканчивают после достижения заданной глубины погружения зонда или в случае резкого уменьшения скорости погружения зонда (менее 2 - 3 см за 10 ударов или менее 1 см/с). По окончании испытания зонд извлекают из грунта, а скважину тампонируют.

6.4.7. Регистрацию результатов испытания проводят в журнале испытания (см. Приложение А), на диаграммных лентах и (или) электронном запоминающем устройстве. При использовании специальных зондов регистрируют дополнительно измеряемые параметры.

6.5.1. По данным измерений, полученных в процессе испытания, вычисляют условное динамическое сопротивление грунта .

6.5.2. При испытании ударным способом значение , МПа, определяют по формуле

где A - удельная энергия зондирования, Н/см, определяемая по таблице 2 в зависимости от типа установки;

- коэффициент учета потерь энергии при ударе молота о наковальню и на упругие деформации штанг, определяемый по таблице 4 в зависимости от типа установки и глубины погружения зонда;

- коэффициент учета потерь энергии на трение штанг о грунт, определяемый в зависимости от усилия при повороте штанг.

При крутящем моменте менее 5 кН x см ; от 5 до 15 кН x см определяют опытным путем по результатам двух параллельных испытаний ударным зондированием, одно из которых проводят обычным способом, а другое - в разбуриваемой интервалами скважине. При отсутствии таких данных допускается для ориентировочных расчетов принимать значения по Приложению Г;

n - число ударов молота в залоге;

h - глубина погружения зонда за залог, см.

6.5.3. При испытании ударно-вибрационным способом значение распределяют в соответствии с Приложением Д.

6.5.4. По вычисленным значениям строят ступенчатый график изменения условного динамического сопротивления грунта по глубине погружения зонда (см. Приложение Е). На графике выделяют интервалы, на которых усредняют значения .

7.1. Основные термины и определения на испытания грунтов методами статического и динамического зондирования, применяемые в международных стандартах, а также сведения о соответствии международных терминов терминам, используемым в настоящем стандарте, приведены в Приложении Ж.

7.2. По специальному заданию на изыскания допускается выполнять динамическое зондирование грунтов пробоотборником (метод SPT) в соответствии с [1].

Интерпретацию результатов испытаний методом SPT следует проводить на основе включенных в действующие нормативные документы статистически обоснованных зависимостей или таблиц между показателями сопротивления грунта внедрению зонда и результатами определения характеристик грунта другими стандартными методами. При выполнении изысканий следует выполнять контрольные сопоставления результатов испытаний методом SPT и прямыми стандартными методами на ключевых участках.

Схемы конструкций зондов и их основные параметры представлены на рисунке Б.1 и в таблицах Б.1 и Б.2.

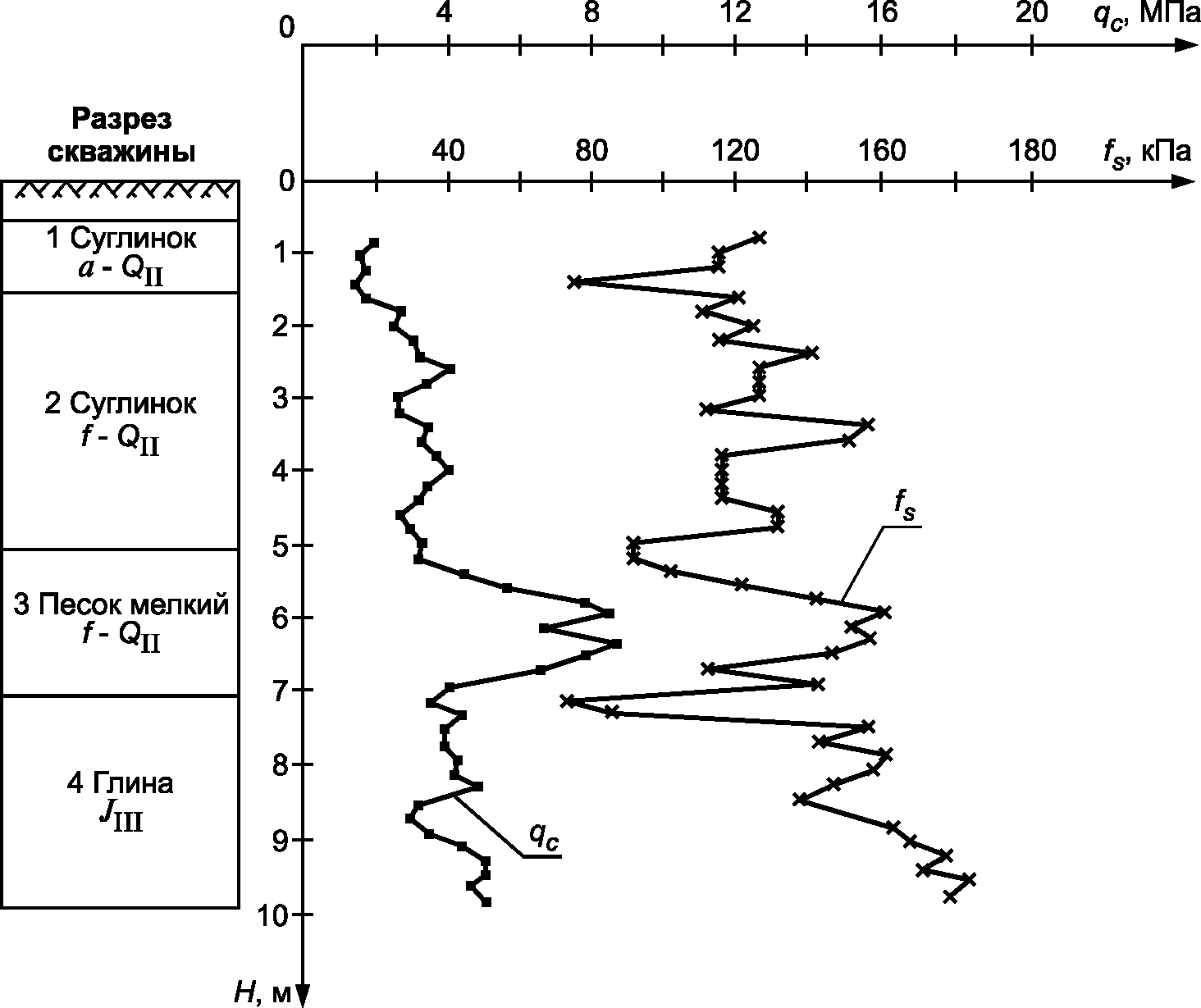

Масштаб графиков:

- по вертикали:

для H 1 см - 1 м;

- по горизонтали:

для 1 см - 2 МПа ; 1 см - 0,2 МПа ,

для 1 см - 5 кН.

Масштаб графиков:

- по вертикали:

для H 1 см - 1 м;

- по горизонтали:

для 1 см - 2 МПа ; 1 см - 0,2 МПа ,

для 1 см - 20 кПа.

Значение вычисляют по формуле

где - коэффициент, учитывающий потери энергии при ударно-вибрационном зондировании;

- коэффициент, учитывающий параметры применяемого оборудования;

v - скорость погружения зонда при ударно-вибрационном зондировании, м/с.

Для параметров оборудования, принятых в таблице 3, .

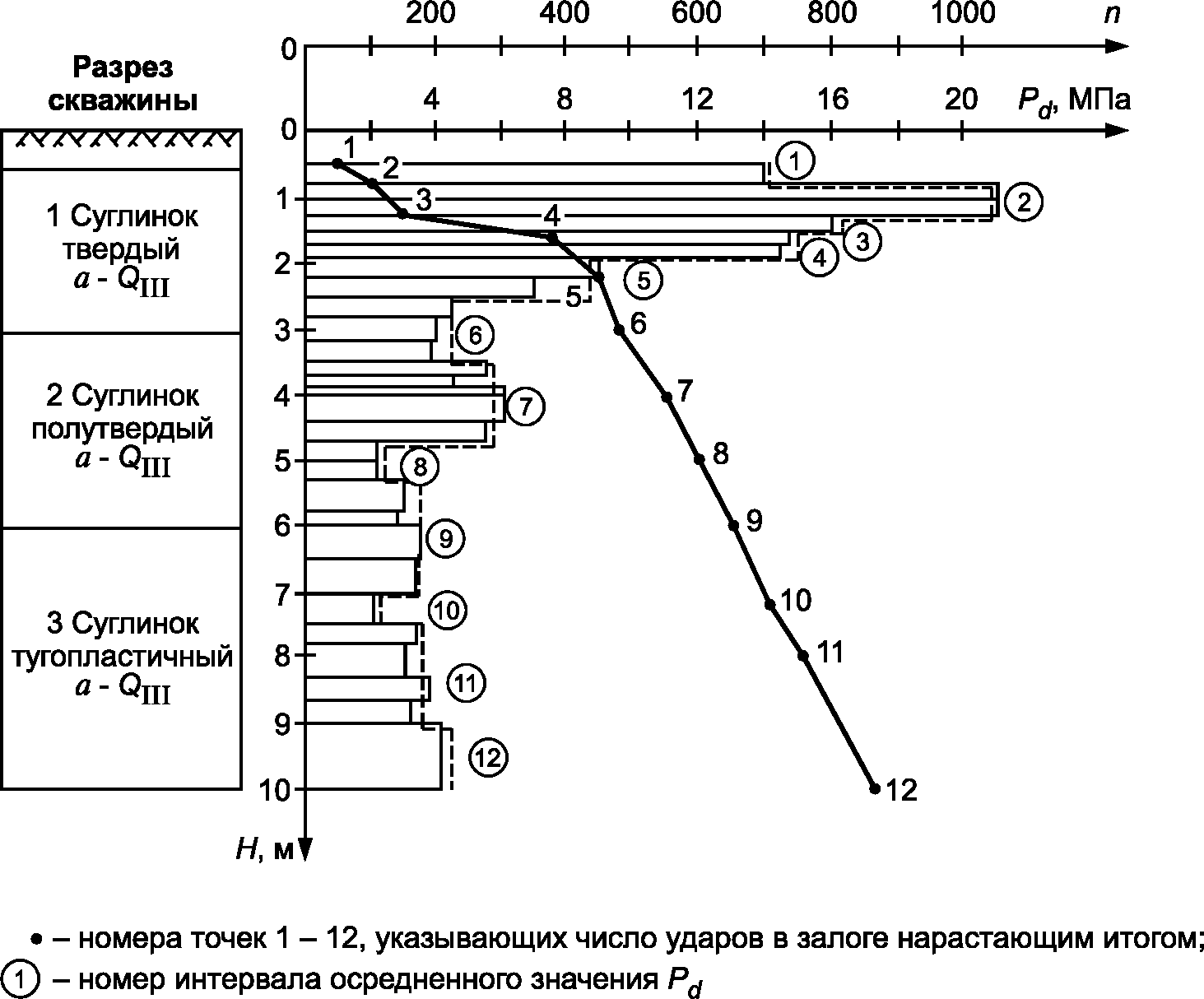

Масштаб графиков:

- по вертикали:

для H 1 см - 1 м;

- по горизонтали:

для n 1 см - 100 ударов,

для 1 см - 2,0 МПа.

Cone (см. [2] - [6]), cone tip (см. [4]) - конус.

Cone penetration test (CPT) (см. [2] - [5]), cone sounding (см. [4], [6]) - статическое зондирование.

Cone penetration test with pore pressure (CPTU) (см. [2]) - статическое зондирование с измерением порового давления.

Cone penetrometer (см. [2] - [6]), penetrometer tip (см. [4], [6]) - наконечник.

Cone resistance (см. [2] - [4], [6]), end bearing resistance (см. [4], [6]), cone penetration resistance (см. [5]) - измеренное удельное сопротивление грунта под конусом при статическом зондировании.

Continuous penetration testing (см. [5]) - непрерывное зондирование.

Corrected cone resistance (см. [2], [3]), corrected total cone resistance (см. [4]) - откорректированное удельное сопротивление грунта под конусом, определяется по формуле

где , a, - см. настоящее приложение.

Corrected friction ratio (см. [3]) - откорректированное фрикционное отношение, определяется по формуле

где , - см. настоящее приложение.

Corrected sleeve friction (см. [3]) - удельное сопротивление грунта на муфте трения, откорректированное с учетом порового давления.

Discontinuous penetration testing (см. [5]) - прерывистое зондирование.

Dissipation test (см. [2], [3]) - диссипационное испытание.

Drive rods (см. [6]) - штанги для динамического зондирования.

Dynamic penetrometer (см. [6]) - зонд для динамического зондирования.

Dynamic probing (DP) (см. [6]) - динамическое зондирование.

Electrical CPT (см. [3]) - статическое зондирование электрическим зондом.

Electrical cone penetrometer (см. [4] - [6]), electronic cone penetrometer (см. [4]) - электрический (электронный) наконечник.

Electronic piezocone penetrometer (см. [4]) - электронный наконечник с датчиком порового давления, расположенным в конусе.

Energy ratio (см. [7]), (см. [1], [6]) - коэффициент, равный отношению фактической энергии, передаваемой на штангу, к теоретической энергии свободно падающего молота.

Excess pore pressure (см. [2] - [4]) - избыточное поровое давление , определяют по формуле

где u - см. настоящее приложение, - природное поровое давление, существовавшее в грунте до начала зондирования.

Friction ratio (см. [2] - [6]) - фрикционное отношение, определяется по формуле

где , - см. настоящее приложение.

Friction reducer (см. [2] - [5]) - уширитель.

Friction sleeve (см. [2] - [4], [6]) - муфта трения.

Initial pore pressure (см. [3]) - начальное поровое давление, измеренное в начале диссипационного испытания.

Mechanical CPT, CPTM (см. [5]) - статическое зондирование механическим зондом.

Mechanical penetrometer (см. [6]) - механический зонд.

N-value, N (см. [1], [6]) - число ударов, требуемое для погружения наконечника (испытание методом DP) или пробоотборника (испытание методом SPT) на фиксированный интервал глубины:

где - откорректированное число ударов, - см. настоящее приложение.

Net area ratio a (см. [2], [3]) - чистый площадной коэффициент a, определяют по формуле

где - площадь поперечного сечения тензоэлемента или штока над конусом на участке, где действует поровое давление, - площадь основания конуса.

Net cone resistance (см. [3]) - чистое удельное сопротивление грунта под конусом, определяется по формуле

где - см. данное приложение, - природное полное вертикальное давление в грунте до начала зондирования.

Net friction ratio (см. [3]) - чистое фрикционное отношение , определяют по формуле

где , - см. настоящее приложение.

Normalized friction ratio F (см. [4]) - нормализованное фрикционное отношение F, вычисляют по формуле

где , , - см. настоящее приложение.

Normalized cone tip resistance Q (см. [4]) - нормализованное удельное сопротивление грунта под конусом, вычисляют по формуле

где , - см. данное приложение, - природное эффективное вертикальное давление в грунте до начала зондирования.

Normalized excess pore pressure U (см. [3]) - нормализованное избыточное поровое давление U, вычисляют по формуле

где , , - см. настоящее приложение.

Penetrometer (см. [2], [4]) - зонд.

Piezocone penetration test (см. [3]) - статическое зондирование с измерением порового давления.

Pore pressure at time t during dissipation test (см. [2]) - поровое давление, измеренное в момент времени t после начала диссипационного испытания.

Pore pressure, porewater pressure u (см. [2], [3]) - поровое давление воды, измеренное в процессе погружения зонда или диссипационных испытаний; может измеряться на нескольких участках зонда - на конусе , между конусом и муфтой трения , выше муфты трения .

Pore pressure ratio (см. [2], [3]), porewater pressure ratio (см. [4]) - коэффициент порового давления , вычисляют по формуле

где , , - см. настоящее приложение.

Push rods (см. [2] - [5]) - штанги для статического зондирования.

Sleeve friction (см. [2], [3], [5]), friction sleeve resistance, local side friction (см. [4]), sleeve friction resistance (см. [4], [6]) - удельное сопротивление грунта на муфте трения.

(SPT) standard penetration test (см. [1]) - стандартное пенетрационное испытание (динамическое зондирование пробоотборником), выполняется путем погружения пробоотборника (грунтоноса) в грунт ниже забоя скважины под действием ударной нагрузки с измерением числа ударов на фиксированный интервал глубины.

И.1 При статическом зондировании специальным зондом с дополнительным датчиком порового давления измеряют поровое давление в грунте. Измерение осуществляют с помощью фильтра, расположенного между цилиндрической частью конуса и муфтой трения u₂ (рисунок И.1).

И.2 По специальному заданию на изыскания допускается располагать фильтр на поверхности конуса u₁ или сразу за муфтой трения u₃ (см. рисунок И.1). Замеренные значения порового давления u₁ и u₃ следует использовать с поправочными коэффициентами (устанавливаются в результате сопоставительных испытаний с поровым давлением u₂), учитывающими отличие порового давления в грунте вблизи различных участков наконечника.

И.3 Диаметр фильтра в начале испытания должен соответствовать диаметру цилиндрической части конуса и муфты трения с пределом допустимого отклонения 0,0 - 0,2 мм. Диаметр фильтра должен быть не меньше диаметра цилиндрической части конуса и не больше диаметра муфты трения.

И.4 Высота цилиндрической части конуса, расположенной ниже фильтра, должна составлять 5 мм. Фильтр не должен влиять на измеряемые сопротивления грунта под конусом и вдоль муфты трения. Фильтр не должен быть жестко соединен с конусом. Наконечник должен быть сконструирован таким образом, чтобы в нем можно было легко заменить фильтр, а его жидкостная камера легко насыщалась.

И.5 Допускается использовать пористые или щелевые фильтры.

И.6 Высота пористого фильтра должна составлять не менее 3,5 мм и не более 5,0 мм. Размеры пор пористых фильтров должны составлять 2 - 20 мкм, проницаемость фильтров - 10^-5 - 10^-4 м/с. Не следует применять материалы для фильтра, которые могут быть закупорены мелкими частицами.

Допускается использовать одноразовые или многоразовые пористые фильтры. Одноразовые фильтры необходимо заменять перед каждым испытанием и насыщать жидкостью. Многоразовые фильтры перед каждым испытанием следует дополнительно очищать и проверять на проницаемость.

И.7 Следует использовать щелевой фильтр с щелью шириной 0,3 мм. Перед каждым испытанием его следует очищать и насыщать жидкостью.

И.8 До начала испытания фильтр и другие части системы измерения порового давления должны быть насыщены свободной от пузырьков воздуха жидкостью. Насыщение фильтра и других частей системы измерения должно осуществляться одним видом жидкости.

И.9 Насыщение камеры наконечника жидкостью может быть достигнуто путем прямого впрыскивания в нее жидкости или путем обработки снятого наконечника в вакуумном устройстве. Вакуум следует применять до тех пор, пока не будут удалены воздушные пузырьки из наконечника (приблизительно за период от 15 до 30 мин). Окончательный монтаж фильтра и уплотнений следует выполнять с наконечником, погруженным в жидкость насыщения.

И.10 При проведении испытаний в водонасыщенных грунтах для насыщения допускается использовать деаэрированную (без пузырьков воздуха) дистиллированную воду. Для обеспечения деаэрации фильтры следует кипятить в воде не менее 15 мин.

И.11 При проведении испытаний во влажных и маловлажных грунтах фильтр следует насыщать глицерином или аналогичной жидкостью. При использовании глицерина сухие фильтры следует помещать непосредственно в глицерин и обрабатывать с вакуумом не менее 24 ч.

И.12 Для щелевого фильтра допускается насыщать камеру деаэрированной водой, незамерзающей или аналогичной жидкостью, каналы - желатином или аналогичной жидкостью.

И.13 Следует принимать необходимые меры для сохранения насыщения наконечника в процессе испытания. Насыщение наконечника перед началом испытания или во время зондирования в предварительно пробуренной скважине следует поддерживать путем наложения резиновой мембраны вокруг фильтра, которая будет разрываться при контакте зонда с грунтом.

Примечание - Во время насыщения и монтажа резиновой мембраны зонд будет испытывать небольшие механические напряжения, поэтому датчики могут показывать значения, отличные от нуля.

И.14 В процессе испытаний поровое давление следует регистрировать:

- при погружении зонда с постоянной скоростью - не реже чем через 0,05 м;

- при остановках зонда (диссипационных испытаниях) - согласно указаниям примечания 2 приложения А.

И.15 Диссипационные испытания следует выполнять в процессе стабилизации зонда и совмещать с релаксационно-ползучими испытаниями. При этом поровое давление u₂, а также сопротивления грунта под конусом зонда q_c и вдоль муфты трения f_s следует регистрировать одновременно.

И.16 При измерении порового давления погрешность измерительного устройства должна быть не более 5%.

И.17 Длительность и глубина стабилизации зонда (при совмещенных диссипационных и релаксационно-ползучих испытаниях) должны быть указаны в техническом задании на изыскания.

И.18 Протокол испытания должен включать в том числе местоположение фильтра и значение чистого площадного коэффициента a зонда.

Для зданий и сооружений класса КС-3 и (или) при статическом зондировании на глубину более 20 м измеренная глубина зондирования z, м, должна быть скорректирована на отклонение зонда от вертикали по формуле

где n - общее число интервалов измерений;

- поправочный коэффициент, учитывающий отклонение наконечника зонда от вертикали на i-м интервале, ;

- измеренный угол между вертикальной осью и осью наконечника, град;

- длина интервала между измерениями, м.
