"ГОСТ 34718-2021. Межгосударственный стандарт. Упаковка стеклянная. Венчик горловины для вакуумной укупорки. Тип 100, стандартный"

(введен в действие Приказом Росстандарта от 13.08.2021 N 718-ст)

"ГОСТ 34718-2021. Межгосударственный стандарт. Упаковка стеклянная. Венчик горловины для вакуумной укупорки. Тип 100, стандартный"
(введен в действие Приказом Росстандарта от 13.08.2021 N 718-ст)

Оглавление

Введен в действие

Приказом Федерального агентства

по техническому регулированию

и метрологии

от 13 августа 2021 г. N 718-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УПАКОВКА СТЕКЛЯННАЯ

ВЕНЧИК ГОРЛОВИНЫ ДЛЯ ВАКУУМНОЙ УКУПОРКИ

ТИП 100, СТАНДАРТНЫЙ

Glass packaging. Vacuum lug finishes. Type 100 regular

(ISO 9100-13:2005, NEQ)

ГОСТ 34718-2021

МКС 55.100

Дата введения

1 марта 2022 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Эксперт-Стандарт" (ООО "Эксперт-Стандарт")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 074 "Стеклянная тара и посуда"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 26 февраля 2021 г. N 137-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	ЗАО "Национальный орган по стандартизации и метрологии" Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 августа 2021 г. N 718-ст межгосударственный стандарт ГОСТ 34718-2021 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2022 г.

5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 9100-13:2005 "Тара стеклянная. Горловины под вакуумную укупорку. Часть 13. Тип 100, стандартный" ("Glass containers - Vacuum lug finishes - Part 13: 100 regular", NEQ)

6 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

1 Область применения

Настоящий стандарт устанавливает размеры стандартного венчика горловины типа 100 мм под вакуумную укупорку стеклянной упаковки с широкой горловиной.

2 Размеры

2.1 Форма и размеры венчика должны соответствовать рисункам 1 - 3 и таблице 1. Размеры на рисунках приведены в миллиметрах.

Рисунок 1 - Фрагмент профиля резьбы

a - условная линия разъема горлового кольца;

b - см. рисунок 3

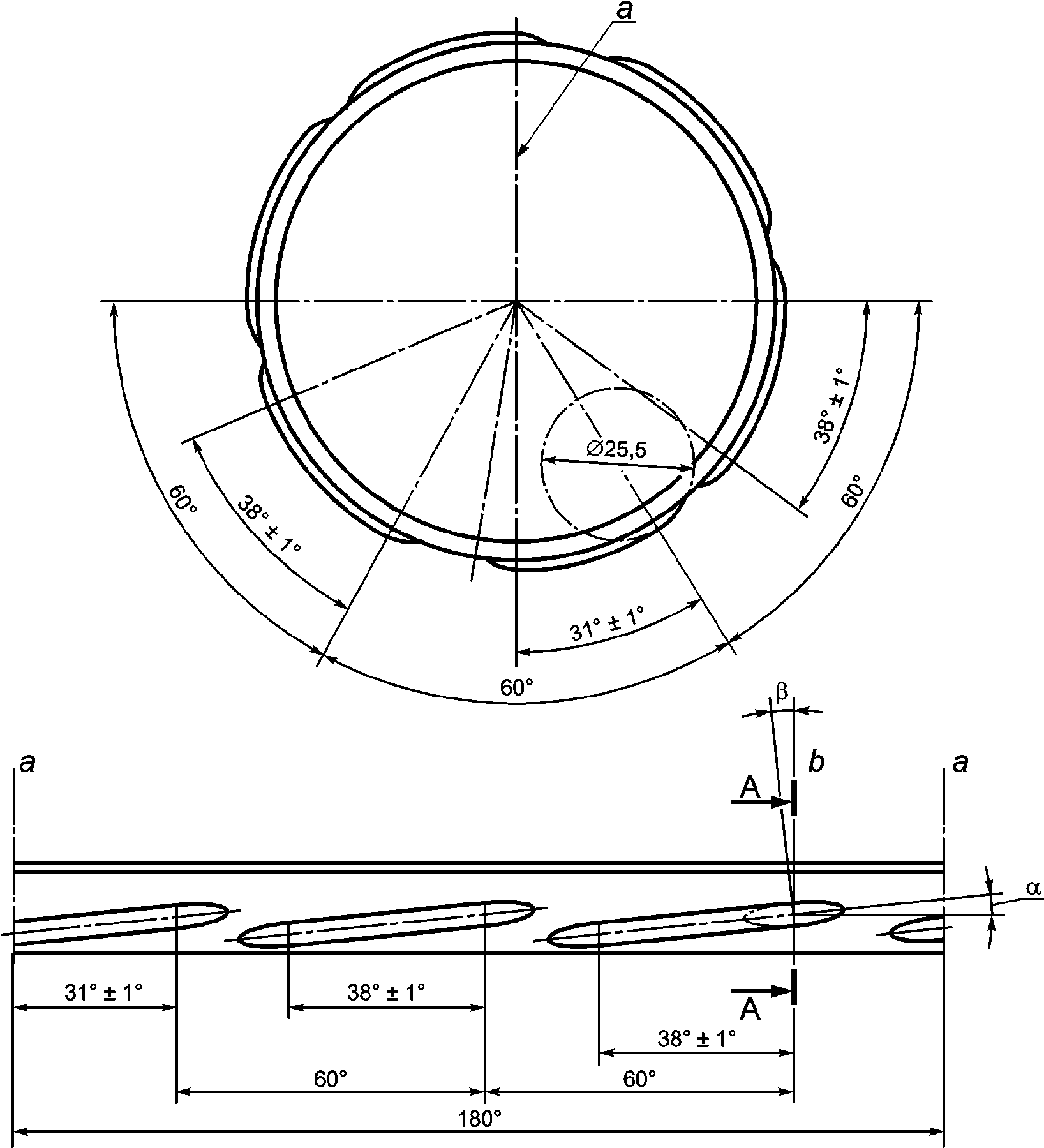

Рисунок 2 - Конструкция и увеличенные детали резьбы

a - поверхность под укупорку не должна иметь дефектов,

которые влияют на герметичность; b - овальность диаметров

должна быть минимальной и соответствовать требованиям

документации по стандартизации на стеклянную упаковку

и на укупорочные средства. Диаметры E и T должны быть

концентрическими относительно друг друга; c - заштрихованный

крестообразно фрагмент поверхности укупорочного средства

(диаметра C и высоты H) показывает позицию крышки

в закрытом положении. Диаметр E_max - относится

к диаметру укупорочного средства

Примечание - Контур горловины ниже высоты H и укрепляющее кольцо могут быть произвольными. Между выступом и заштрихованным фрагментом укупорочного средства должен быть достаточный зазор, размер которого зависит от типа горловины и типа укупорочного средства.

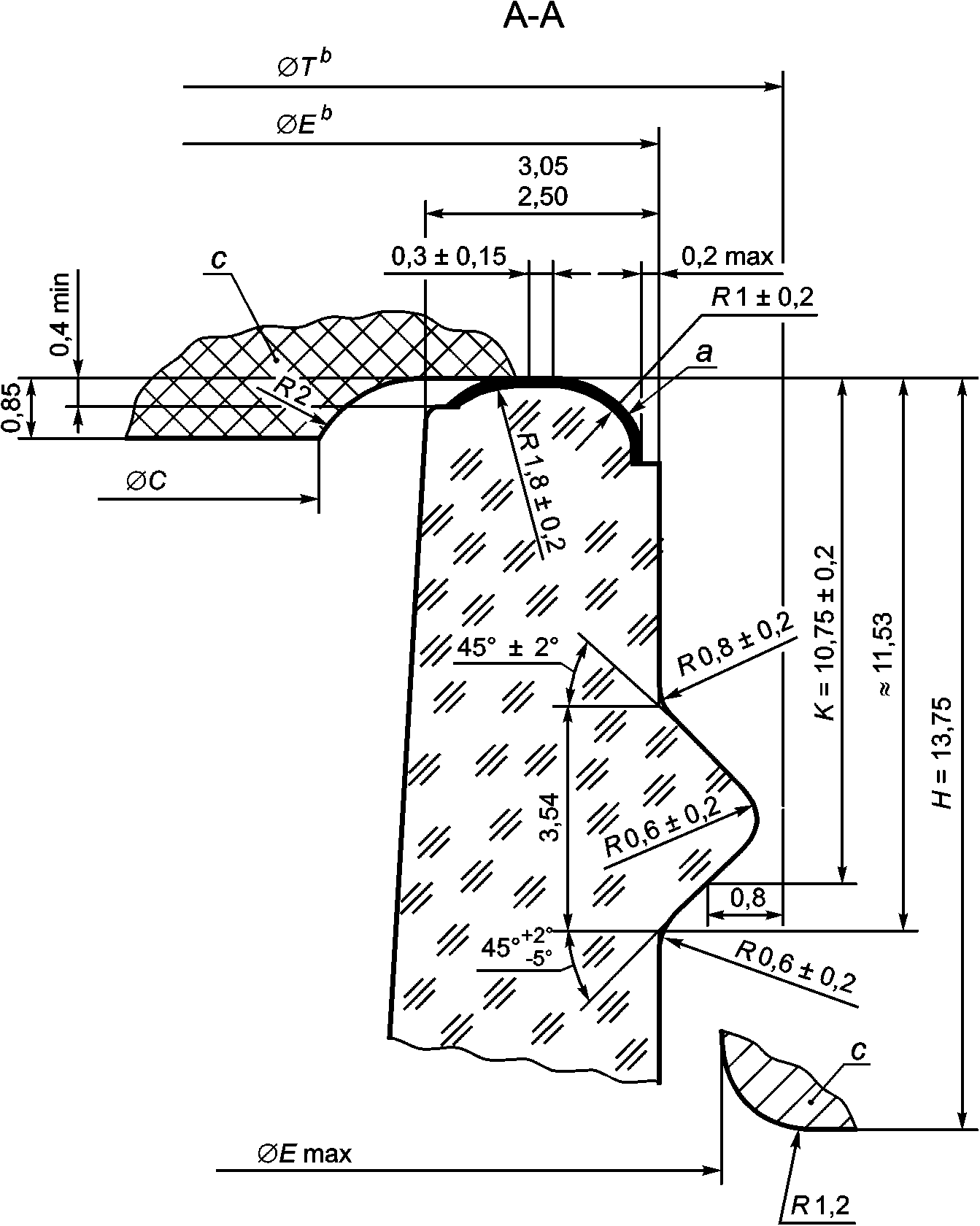

Рисунок 3 - Увеличенный вид сечения A - A

Таблица 1

Размеры венчика

Тип	Диаметр E, мм	Диаметр T, мм	Диаметр C, мм	Угол выступа резьбы <a>	Количество нитей резьбы	Параметр резьбы
						Угол захода резьбы	Подача, мм	Нити резьбы, дюймы
100	96,10 +/- 0,50	99,25 +/- 0,50	89,15	4°44'	6	4°44'	25,40	1
<a> Угол выступа должен сохраняться для всех нитей резьбы. Профиль резьбы должен на всем протяжении соответствовать профилю фрезы.

2.2 Детали, которые не указаны в настоящем стандарте, могут быть использованы в соответствии с их применением.

УДК 66.172.6:621.798.147:006.354	МКС 55.100	NEQ
Ключевые слова: стеклянная упаковка, венчик горловины, стандартный тип 100, вакуумная укупорка, широкая горловина, резьба, размеры
