"ГОСТ ISO 20848-2-2014. Межгосударственный стандарт. Упаковка. Полимерные бочки. Часть 2. Полимерные бочки с несъемной крышкой (верхом) номинальной вместимостью 208,2 и 220 л"
(введен в действие Приказом Росстандарта от 24.08.2021 N 786-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Республиканским государственным предприятием "Казахстанский институт стандартизации и сертификации" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Комитетом технического регулирования и метрологии Министерства по инвестициям и развитию Республики Казахстан

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 24 августа 2021 г. N 786-ст межгосударственный стандарт ГОСТ ISO 20848-2-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2022 г.

5 Настоящий стандарт идентичен международному стандарту ISO 20848-2:2006(E) "Упаковка. Часть 2. Полимерные бочки с несъемной крышкой (верхом) номинальной вместимостью 208,2 и 220 л" ("Packaging. Plastics drums. Part 2: Non-removable head (tight head) drums with a nominal capacity of 208,2 l and 220 l", IDT).

Международный стандарт разработан Международным техническим комитетом ISO/TC 122 "Упаковка"

При применении настоящего стандарта рекомендуеся использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

В мировой практике используется большое количество типов полимерных бочек с различными размерами и характеристиками. Различия в минимальном наливном отверстии и наружных размерах требуют разных способов заполнения, погрузки-разгрузки и транспортирования.

Стандарт ГОСТ ISO 20848 устанавливает характеристики и размеры полимерных бочек, которые важны для безопасной погрузки-разгрузки и транспортирования грузов по всему миру, а также для постоянного повторного использования бочек в течение их срока службы. Подробные требования к эксплуатационным характеристикам и относящиеся к ним методы испытаний не включены в стандарт, поскольку они зависят от конкретного случая применения.

Если бочки предназначены для транспортировки опасных грузов, необходимо обращать внимание на обязательные требования, по которым определяются условия транспортирования этих грузов в отдельных странах, включая пломбы-крышки/дополнительные укупорочные устройства, предупреждающие незаконное вскрытие тары, прикрепленные в соответствии с сертификатом. В зависимости от способа транспортирования эти меры соответствуют требованиям:

- UN (Организация Объединенных Наций). Рекомендации по транспортировке опасных материалов;

- 1С АО (Международная организация гражданской авиации). Технические инструкции по безопасной транспортировке опасных материалов по воздуху;

- IMO (Международная морская организация). Международный свод правил (IMDG) морской перевозки опасных грузов.

Сюда входят сертификация и маркировка бочек в соответствии с правилами.

Настоящий стандарт устанавливает характеристики и размеры полимерных бочек с несъемной крышкой (верхом) номинальной вместимостью 208,2 и 220 л.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

ISO 20848-3, Packaging - Plastics drums - Part 3: Plug/bung closure systems for plastics drums with a nominal capacity of 113,6 l to 220 l (Упаковка. Полимерные бочки. Часть 3. Системы укупоривания для полимерных бочек номинальной вместимостью от 113,6 до 220 л).

В настоящем стандарте применены следующие термины с соответствующими определениями.

3.1 бочки с несъемной крышкой (верхом) TH (non-removable head (tight head) drum): Бочки, имеющие верхнюю крышку в виде кольцевого поперечного сечения с плоским или выпуклым торцом с отверстиями для заполнения и опорожнения, расположенными наверху, диаметром не более 70 мм.

3.2 номинальная вместимость NC (nominal capacity): Номинальная вместимость в литрах, которая, по договоренности, используется для идентификации класса бочек.

3.3 полная до краев вместимость BC (ful capacity): Объем воды в литрах, содержащийся в бочке, если она наполнена через наливное отверстие до точки перелива.

Примечание - В Приложении A установлен метод контроля полной до краев вместимости.

3.4 полная вместимость TC (total capacity): Объем воды в литрах, содержащийся в бочке при полном заполнении, т.е. после удаления воздуха, попавшего в бочку.

Примечание - В приложении A приведен метод контроля полной вместимости.

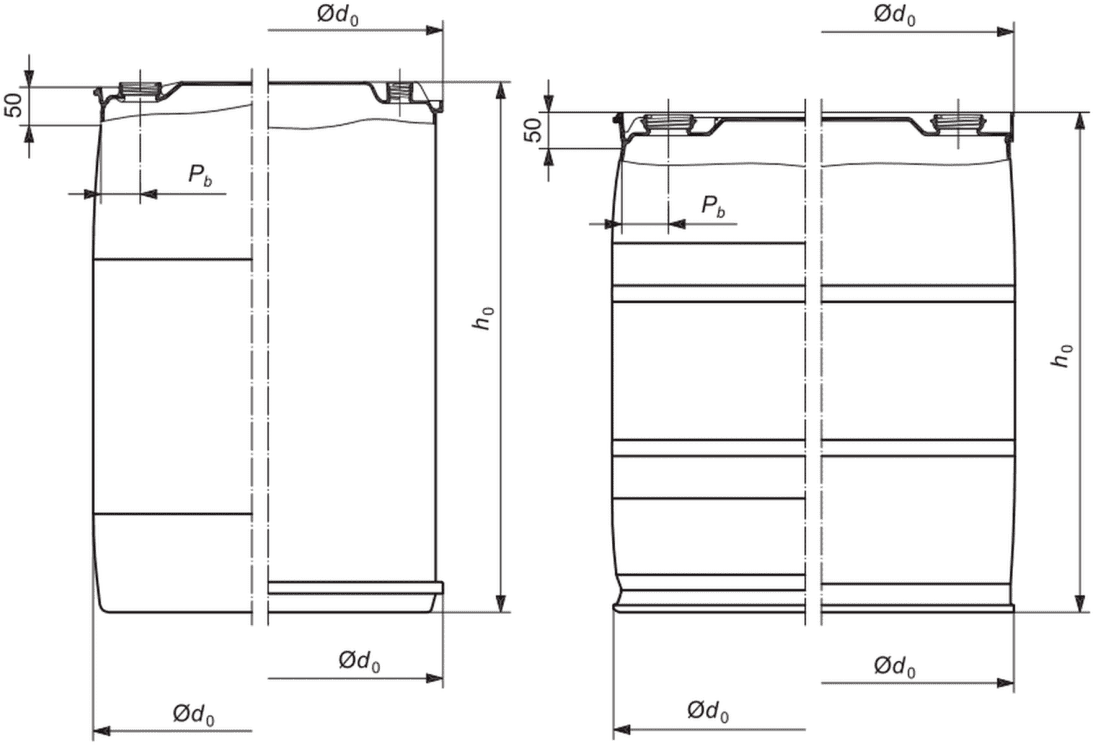

3.5 наружная высота h₀ (overall height, h₀): Высота готовой бочки от основания до самой высокой точки.

Примечание - См. рисунок 1.

Укупорка (пробка и дополнительные укупорочные средства, предупреждающие незаконное вскрытие тары) не должна выступать за наружную высоту h₀.

3.6 наружный диаметр d₀ (overall diameter, d₀): Максимальный диаметр бочки.

Примечание - См. рисунок 1.

3.7 положение горловины для пробки P_b (bung housing position, P_b): Расстояние от центра корпуса пробки до наружной стенки корпуса бочки, измеренное на 50 мм ниже по вертикали от верхнего края верхнего кольца для погрузо-разгрузочных работ.

Примечание - См. рисунок 1.

3.8 масса бочки (drum mass): Масса пустой бочки, включая все укупорочные средства.

Размеры и допуски на бочки должны соответствовать указанным в таблице 1 и на рисунке 1. Контроль проводят в условиях окружающей среды, но не ранее чем через 48 ч после изготовления.

Примечание - Кроме указанных размеров, ограничения по форме бочки не устанавливаются.

Допуск по массе бочки должен быть +/- 3%.

Примечание - Массу конкретного вида бочки устанавливает изготовитель.

Бочка должна иметь постоянную маркировку с соответствующим символом идентификации материала, из которого изготовлена бочка, как показано в приложении C.

В соответствии с ISO 20848-3 должны быть предусмотрены две пробки. После установки пробки не должны выступать за наружную высоту бочки.

Предпочтительные варианты указаны в таблице 2.

Средства укупоривания должны включать устройства, обеспечивающие возможность вскрытия при неумелом обращении.

При транспортировании и хранении заполненная бочка должна быть закрыта с помощью соответствующего инструмента, обеспечивающего заданный крутящий момент затяжки, с учетом типа прокладки и в соответствии с рекомендациями изготовителя.

Примечание 1 - Для закрытия бочек, предназначенных для опасных грузов, допуск на количественное значение крутящего момента затяжки установлен в ISO 16104.

Примечание 2 - После затягивания пробок, крутящий момент затяжки со временем уменьшается. Детали из полимерных материалов подвергаются снижению напряжения при затяжке, что приводит к уменьшению крутящего момента затяжки.

Примечание 3 - Количественные значения крутящего момента, представленные изготовителем, действительны при затягивании пробок по часовой стрелке. При измерении значения крутящего момента для пробок с уменьшенным значением измерения действительны при затягивании против часовой стрелки.

Бочка должна изготавливаться из полиэтилена высокой плотности или другого аналогичного по характеристикам полимерного материала или их комбинации. Допускается использовать при изготовлении бочек не полимерные материалы совместно с полимерными материалами по договоренности с заказчиком.

Примечание - Допускается включать соответствующие добавки для обеспечения заданных характеристик. Применение добавок и материалов должно быть согласовано с органом здравоохранения, с учетом характера предполагаемой для затаривания продукции.

Для обеспечения механизации погрузо-разгрузочных работ на бочки прикрепляют одно или два кольца. Конструкция этих колец должна соответствовать обычным условиям погрузо-разгрузочных работ, заполненных бочек в статическом и динамическом состоянии.

4.7.1 Бочка должна иметь такую конструкцию, чтобы после слива в ней оставался минимальный объем жидкости. Этот остаток не должен превышать 100 мл при испытании согласно B.3.

4.7.2 Остаток воды, полученный при испытании бочки согласно B.4, в большей степени зависит от площади и состояния внутренней поверхности бочки, чем при испытании согласно B.3, и поэтому может быть больше, чем остаток, полученный при испытании B.3.

Примечание - Максимально допустимое численное значение должно быть согласовано между покупателем и поставщиком.

Шероховатость наружной поверхности бочки должна быть пригодна для крепления ярлыков.

Примечание - Значения параметров шероховатости наружной и внутренней поверхностей бочек должны быть согласованы между покупателем и поставщиком.

Корпус бочки должен быть голубого цвета. Применение любого другого цвета и другого способа стойкой маркировки согласовывается между покупателем и поставщиком.

Бочка с несъемной крышкой (верхом) (TH), изготовленная в соответствии с данной частью ISO 20848, номинальной вместимостью 220 л должна иметь следующее условное обозначение.

Вместимость измеряется гравиметрическим методом, т.е. путем взвешивания массы воды в наполненной бочке и перерасчетом ее на вместимость. Допускается применять коэффициент корреляции в соответствии с таблицей A.1, но только если используемая шкала взвешивания имеет более высокую точность, чем коэффициент.

Весы с точностью взвешивания не менее 0,1%.

A.3.1 Сверлят отверстие диаметром от 5 до 10 мм для выпуска жидкости в самой высокой точке закупоренной бочки.

Примечание - Положение отверстия зависит от профиля верха.

A.3.2 Взвешивают пустую бочку и записывают ее массу, m₁, в граммах.

A.3.3 Измеряют температуру воды, которую используют для наполнения бочки.

A.3.4 Заполняют бочку водой на 100% через обычное отверстие для заполнения со всеми другими установленными средствами закупорки и проверяют, чтобы воздух вышел из просверленного отверстия.

Примечание - В некоторых случаях бочки должны быть наклонены или перевернуты так, чтобы заливное отверстие находилось в самом высоком положении.

A.3.5 Устанавливают и закрепляют пробку в бочке и удаляют избыток воды снаружи.

A.3.6 Взвешивают наполненную бочку и регистрируют ее массу, m₂, в граммах.

При определении вместимости полной до краев следуют той же методике, что и при определении полной вместимости (см. A.3), за исключением того, что отверстие для отвода попавшего воздуха не сверлится. Наполняют бочку в нормальном положении, заполняют до тех пор, пока вода не перетечет через затвор.

Разность между массой заполненной бочки, m₂, и массой пустой бочки, m₁, (m₂ - m₁), при необходимости умноженная на коэффициент корреляции F, представляет собой вместимость бочки, определенной по данной методике.

Абсолютную и относительную сливную способность получают по определению массы воды, оставшейся в бочке как остаток после ее слива под действием силы тяжести.

B.2.1 Весы с погрешностью +/- 0,1% от измеряемой массы.

B.3.1 Отрезают верхнюю часть бочки.

B.3.2 Удерживают верхнюю часть и устанавливают соответствующие средства укупоривания.

B.3.3 Взвешивают верхнюю часть с установленными средствами укупоривания и регистрируют ее массу, m₁, в граммах.

B.3.4 Устанавливают верхнюю часть бочки верхом вниз на испытательный стенд так, чтобы она удерживалась под углом, установленным изготовителем (от 0° до 20°), в самом низком положении отверстия указанной закупорки.

B.3.5 Наполняют верхнюю часть бочки приблизительно 10 л воды.

B.3.6 Ожидают, пока водная поверхность успокоится и затем открывают укупорочное средство.

B.3.7 Дают воде стечь в течение 5 мин, не двигая и не встряхивая верхнюю части, и вновь закрывают укупорочное средство.

B.3.8 Повторно взвешивают верхнюю часть, находящуюся еще в перевернутом вниз положении и регистрируют ее массу, m₁, в граммах.

B.4.1 Взвешивают пустую бочку с укупорочным(и) средством(ами) и регистрируют массу, m₁, в граммах.

B.4.2 Заполняют бочку ограниченным количеством воды, приблизительно 10 л. Закрывают бочку.

B.4.3 Вращают бочку, чтобы обеспечить смачивание всех внутренних поверхностей.

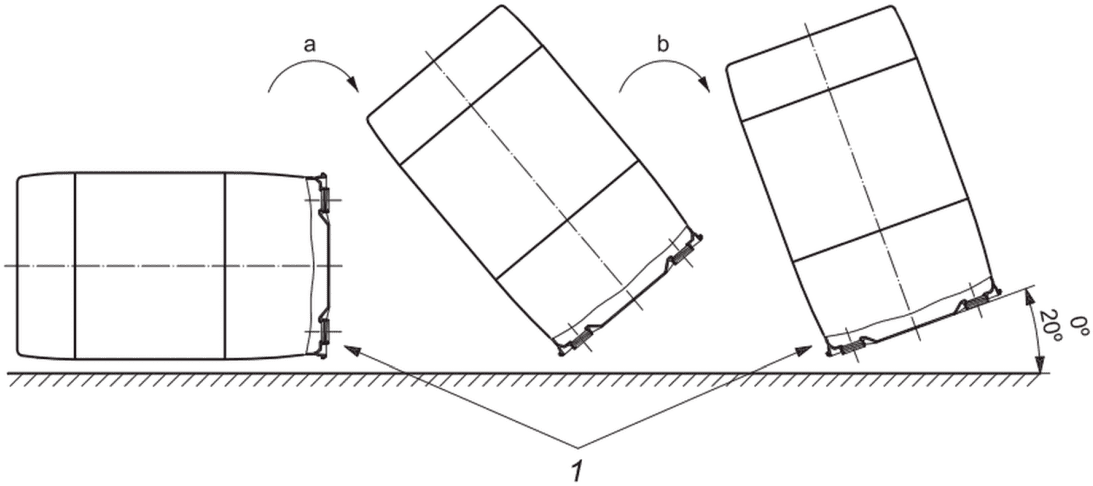

B.4.4 Открывают бочку и помещают ее в горизонтальное положение (как показано на рисунке B.1).

B.4.5 Медленно наклоняют бочку до угла, рекомендованного изготовителем, что обеспечивает оптимальный слив (0° до 20°), и оставляют бочку в таком положении в течение 5 мин (положение 2 на рисунке B.1), не двигая и не ударяя бочку.

B.4.6 Устанавливают и закрепляют указанные укупорочные средства и удаляют любой избыток воды снаружи.

B.4.7 Взвешивают бочку и регистрируют ее массу, m₂, в граммах.

Разница между массой бочки, m₂, после слива воды и массой пустой бочки, m₁, (m₂ - m₁), представляет остаток в бочке и определяется как абсолютная сливная способность бочки.

Относительную сливную способность бочки получают, представляя абсолютную сливную способность как процент от полной вместимости.
