"ГОСТ IEC 61340-4-3-2020. Межгосударственный стандарт. Электростатика. Методы испытаний для прикладных задач. Обувь"
(введен в действие Приказом Росстандарта от 08.09.2020 N 631-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Акционерным обществом "Научно-производственная фирма "Диполь" (АО "НПФ Диполь") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 июля 2020 г. N 57)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 сентября 2020 г. N 631-ст межгосударственный стандарт ГОСТ IEC 61340-4-3-2020 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2021 г.

5 Настоящий стандарт идентичен международному стандарту IEC 61340-4-3:2017 "Электростатика. Часть 4-3. Методы испытаний для прикладных задач. Обувь" ("Electrostatics - Part 4-3: Standard test methods for specific applications - Footwear", IDT).

Международный стандарт разработан Техническим комитетом по стандартизации IEC/TC 101 "Электростатика".

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.

Дополнительные сноски в тексте стандарта, выделенные курсивом, приведены для пояснения текста оригинала

6 ВВЕДЕН ВПЕРВЫЕ

Обувь, в первую очередь ботинки, является важным инструментом защиты от электростатического разряда во всех областях промышленности, и особенно в производстве электроники. Существующие стандарты различных национальных комитетов были использованы как руководство для подготовки данной части серии стандартов IEC 61340 для электростатической обуви.

Предотвращение нежелательных электростатических зарядов имеет особое значение при работе с чувствительными к электростатическим разрядам материалами или предметами. Применение таких устройств, как, например, антистатические браслеты, обеспечивает электрическую связь тела человека с заземлением. Однако во многих случаях использование антистатических браслетов и прочих подключаемых устройств неудобно или небезопасно, при этом необходимость заземления персонала сохраняется. Удобным методом обеспечения заземления персонала в случаях, когда персонал стоит или передвигается, является заземление через обувь на специальное напольное покрытие, с защитой от электростатических разрядов.

Описанный в настоящем стандарте метод испытаний может быть использован для контроля электрических свойств обуви в процессе производства, как критерий при выборе обуви потребителем или для периодического контроля во время эксплуатации обуви. Данный способ требует применения измерительного оборудования с установленными характеристиками и инструментов. Для измерения указанных параметров допускается использовать другое оборудование и инструменты, но в случае любого расхождения результатов испытаний применяют оборудование, инструменты и метод измерения, установленные в настоящем стандарте.

Настоящий стандарт устанавливает метод определения электрического сопротивления обуви (ботинок, тапочек или бахил), используемых для снижения электростатического потенциала человека. Настоящий стандарт применяют как при изготовлении обуви, так и при ее использовании. Описанный метод измерения электрического сопротивления обуви используется при квалификационных испытаниях, при приемочных испытаниях новой обуви или при периодических испытаниях используемой обуви.

Несмотря на то, что настоящий стандарт не включает в себя требования к правилам персональной безопасности, обувь, входящая в область применения данного стандарта, на всех рабочих местах должна соответствовать требованиям законодательных актов к здоровью и безопасности персонала.

В настоящем стандарте не рассматривается изолирующая обувь, хотя способы измерения электрического сопротивления могут быть применены к ней.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения).

IEC 62631-3-1, Dielectric and resistive properties of solid insulating materials - Part 3-1: Determination of resistive properties (DC methods) - Volume resistance and volume resistivity - General method [Материалы изоляционные твердые. Диэлектрические и резистивные свойства. Часть 3-1. Определение резистивных свойств (методы постоянного тока). Объемное сопротивление и объемное удельное сопротивление. Общий метод]

IEC 62631-3-2, Dielectric and resistive properties of solid insulating materials - Part 3-2: Determination of resistive properties (DC methods) - Surface resistance and surface resistivity [Материалы изоляционные твердые. Диэлектрические и резистивные свойства. Часть 3-2. Определение резистивных свойств (методы постоянного тока). Поверхностное сопротивление и удельное поверхностное сопротивление]

IEC 62631-3-3, Dielectric and resistive properties of solid insulating materials - Part 3-3: Determination of resistive properties (DC methods) - Insulation resistance [Материалы изоляционные твердые. Диэлектрические и резистивные свойства. Часть 3-3. Определение резистивных свойств (методы постоянного тока). Сопротивление изоляции]

В настоящем стандарте термины и определения отсутствуют.

ИСО и МЭК поддерживают терминологическую базу данных, используемую в целях стандартизации, по следующим адресам:

Электропедия МЭК: доступна по адресу /template/go.php?url=https://www.electropedia.org/;

платформа онлайн-просмотра ИСО: доступна по адресу /template/go.php?url=https://www.iso.org/obp.

Минимальное количество образцов обуви для квалификационных испытаний - три пары. Чистка образцов, если это необходимо, выполняется согласно рекомендациям изготовителя.

Электростатические свойства материалов, как правило, зависят от условий окружающей среды, в основном, от относительной влажности. По этой причине электрические измерения должны проводиться при определенных условиях, установленных в таблице 1.

Образцы следует выдерживать и испытывать в испытательной лаборатории или другом подходящем помещении, соответствующем требованиям таблицы 1. Предварительная обработка образцов может быть необходима, согласно таблице 1, для устранения эффекта коробления, проявляющегося после литья подошвы из определенных материалов, и для сушки обуви перед началом основного выдерживания.

Условия окружающей среды в месте использования обуви могут значительно отличаться от условий, в которых проводятся квалификационные испытания. Поэтому необходимо удостовериться в том, что электростатические свойства обуви сохраняются во время ее использования по назначению. Приемочные испытания должны быть проведены при известных условиях использования.

Отчет об испытаниях (протокол) должен содержать, как минимум, следующую информацию:

a) дата проведения измерений;

b) описание и идентификация обуви (название, тип, цвет, производитель и т.п.);

c) метод измерений;

d) температура и относительная влажность во время испытания;

e) минимальное, максимальное и среднее значения характеристик;

f) тип, размер и количество образцов;

g) условия предварительной обработки (чистка образцов и предварительная сушка);

h) условия выдерживания;

i) описания применяемого испытательного оборудования;

j) полярность напряжения;

k) приложенное напряжение;

l) время приложения напряжения до записи результата измерений;

m) любые отклонения от установленной процедуры.

Прикладываемая к испытуемым образцам нагрузка должна быть (12,5 +/- 2,5) кг. Это достигается использованием достаточно прочного мешка(ов) (например, хлопчатобумажные носки), которые наполняются металлическими шариками общим весом (12,5 +/- 2,5) кг (диаметром не более 3 мм) и помещаются внутрь тестируемой обуви.

При измерении сопротивления обуви, не надетой на ногу человека, требуется приложить груз, гирю или известную силу напрямую, когда обувь стоит на измерительном электроде. Груз или гиря могут быть представлены различными способами, не описанными в настоящем стандарте, но использование которых обеспечивает требуемую нагрузку для испытаний.

Проводящий электрод должен соприкасаться с максимальной поверхностью подошвы внутри обуви. Сопротивление должно быть менее 500 Ом (например, подходит алюминиевая фольга, помещенная на стельку внутри обуви).

Противоэлектрод представляет собой металлическую пластину из нержавеющей стали с большими, чем подошва, размерами (обычно минимальные размеры - 150 x 300 мм).

Площадь изолирующей опорной пластины должна быть более или такой же, как у противоэлектрода (см. 7.3), а минимальная толщина - 1 мм. Вертикальное сопротивление <1> должно быть по крайней мере на один порядок более, чем ожидаемое значение сопротивления испытуемого образца или, если ожидаемое значение неизвестно, более чем 1 x 10¹³ Ом при испытательном напряжении 500 В, в соответствии с IEC 62631-3-1, IEC 62631-3-2 и IEC 62631-3-3.

--------------------------------

<1> Термин "вертикальное сопротивление" - в соответствии с IEC 61340-4-1.

Средство измерений сопротивления (омметр) или источник питания и амперметр в соответствующей конфигурации для измерения сопротивления должен обеспечивать точность измерений +/- 10% и соответствовать нижеприведенным требованиям.

Средство измерений должно иметь выходное напряжение под нагрузкой (10,0 +/- 0,5) В для сопротивления менее 1 x 10⁶ Ом и (100,0 +/- 5,0) В для сопротивления 1 x 10⁶ Ом и более. Диапазон измерений должен быть на порядок меньше ожидаемого наименьшего результата и на порядок больше ожидаемого наибольшего результата. Во время измерений необходимо исключить утечки на землю, способные повлиять на результат измерений.

Средство измерений должно иметь выходное напряжение разомкнутой цепи (10,0 +/- 0,5) В для сопротивления менее 1 x 10⁶ Ом и (100,0 +/- 5,0) В для сопротивления 1 x 10⁶ Ом и более. Диапазон измерений должен быть на порядок меньше ожидаемого наименьшего результата и на порядок больше ожидаемого наибольшего результата. Во время измерений необходимо исключить утечки на землю, способные повлиять на результат измерений.

В случае разногласий должны быть использованы средства измерений, соответствующие требованиям для проведения испытаний в лабораторных условиях.

Закрытая камера или другая установка, обеспечивающая условия испытаний, указанные в 5.1 и таблице 1.

Для испытаний следует выполнять процедуры предварительной обработки и выдерживания, указанные в 5.1 и таблице 1.

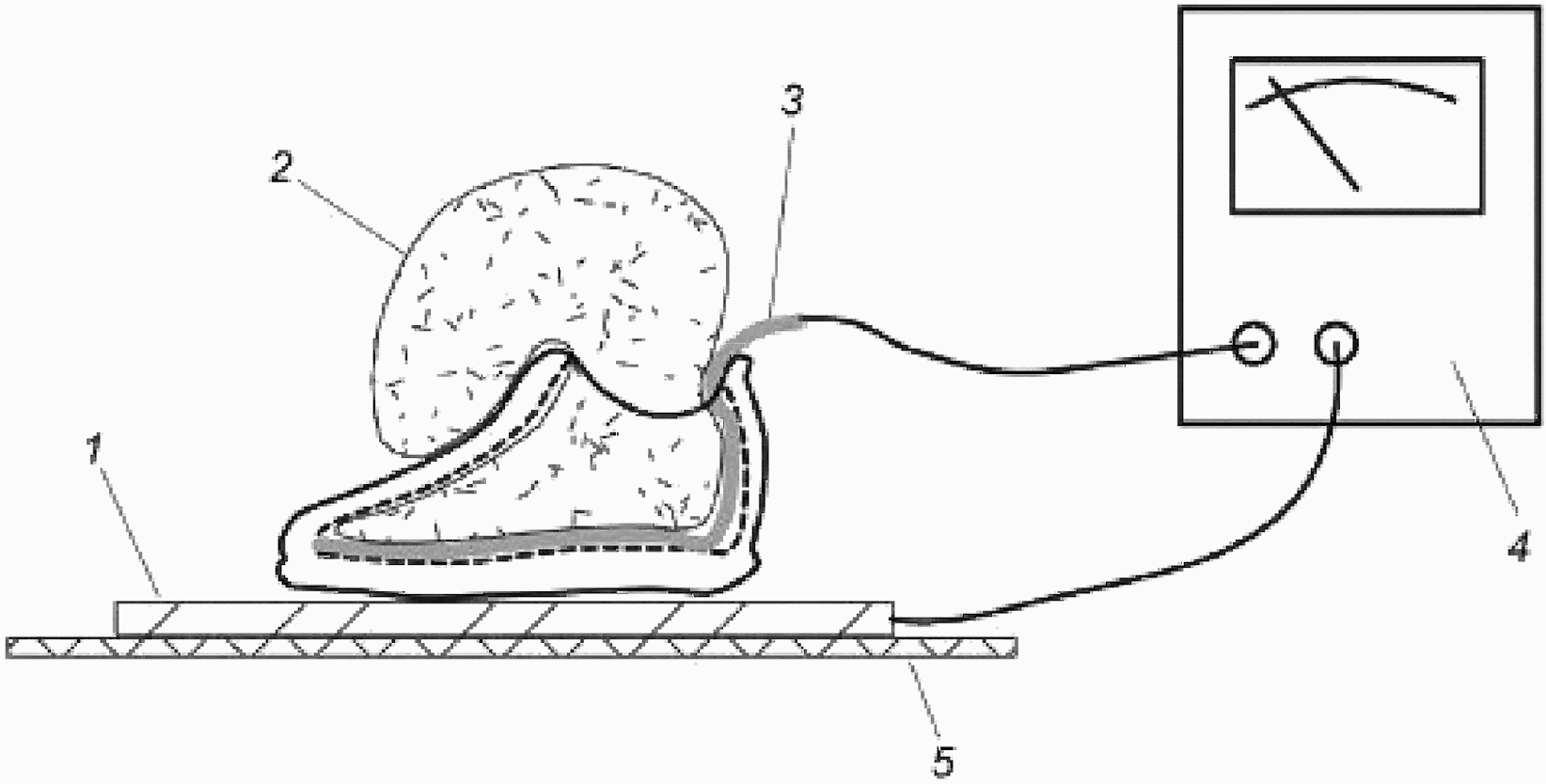

Расположение испытательного оборудования для проведения измерений изображено на рисунке 1.

Порядок проведения испытаний:

a) помещают обувь на стальной противоэлектрод;

b) устанавливают проводящий электрод на внутреннюю поверхность испытуемой обуви;

c) соединяют электрические выводы измерительного устройства с противоэлектродом и проводящим электродом;

d) прикладывают физическую нагрузку к обуви [мешок (мешки) с металлическими шариками]. Включают измерительное устройство для подачи напряжения на тестируемую обувь. Начинают с приложения напряжения 10 В; если сопротивление превышает 1 x 10⁶ Ом, переключают на напряжение 100 В;

e) записывают результат после стабилизации значения или по истечении 15 с;

f) повторяют вышеуказанные действия со всеми образцами.

При разработке настоящего стандарта была выполнена программа испытаний для 12 типов обуви в трех лабораториях. Повторяемость результатов измерений (внутри лабораторий) при контролируемых параметрах внешних условий и используемом испытательном напряжении составила 0,3 раза от порядка величины измеренного значения. Воспроизводимость (между лабораториями) при одинаковых внешних условиях и значениях испытательного напряжения должна составлять 0,7 раз от порядка величины измеренного значения.
