4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 октября 2019 г. N 1050-ст межгосударственный стандарт ГОСТ ISO 5675-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2020 г.
5 Настоящий стандарт идентичен международному стандарту ISO 5675:2008 "Тракторы и машины сельскохозяйственные. Муфты быстроразъемные гидравлические общего назначения" ("Agricultural tractors and machinery - General purpose quick-action hydraulic couplers", IDT).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 23 "Тракторы и машины для сельского и лесного хозяйства".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
Настоящий стандарт устанавливает основные присоединительные размеры в соответствии с ISO 7241-1 и технические требования к быстроразъемным муфтам, предназначенным для передачи гидравлической мощности от сельскохозяйственных тракторов к сельскохозяйственным машинам. Требования настоящего стандарта распространяются на муфты, используемые в гидравлических линиях, кроме муфт, используемых в гидравлических тормозных магистралях (см. ISO 5676).
Примечание - Быстроразъемные муфты, используемые для подключения машины к различным тракторам, должны соединяться и отсоединяться без применения инструмента или специальных устройств.
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения к нему)]:
ISO 7241-1:1987, Hydraulic fluid power - Quick-action couplings - Part 1: Dimensions and requirements (Приводы гидравлические. Быстроразъемные соединения. Часть 1. Размеры и технические требования) <*>
ISO 7241-2:2000, Hydraulic fluid power - Quick-action couplings - Part 2: Test methods (Приводы гидравлические. Быстроразъемные соединения. Часть 2. Методы испытаний) <*>
--------------------------------
<*> Заменен. Действует ISO 7241:2014.
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 охватывающая полумуфта (coupler female part; female part): Часть муфты, имеющая полость, в которую входит охватываемая полумуфта.
3.2 охватываемая полумуфта (coupler male part; male part): Часть муфты, имеющая выступ, входящий и фиксирующийся в полости охватывающей полумуфты.
4.1 Требования к размерам
Размеры охватываемой полумуфты должны соответствовать таблице 1 и рисунку 1 для серии "A" типоразмеров 12,5 и 20 по ISO 7241-1. Также размеры охватываемой полумуфты должны соответствовать рисунку 1 и таблице 1 настоящего стандарта для обеспечения совместимости с противопыльными кожухами.
Любая охватывающая полумуфта должна соединяться с любой охватываемой полумуфтой при соответствии их требованиям настоящего стандарта.
![]() --------------------------------
<a> Размер по ISO 7241-1, серия "A".
Размер P - см. таблицу 1
Таблица 1
4.2 Технические требования
4.2.1 Муфта должна соответствовать техническим требованиям ISO 7241-1:1987 для серии "A".
4.2.2 Падение давления гидравлической жидкости в муфте не должно превышать 0,35 МПа (3,5 бара) при расходе 45 л/мин для типоразмера 12,5 и 70 л/мин - для типоразмера 20. Измерение падения давления - по ISO 7241-2.
Для выполнения требований настоящего стандарта две полумуфты (одна - с конусом, а другая - с шаровым клапаном) должны быть соединены вместе. Необходимо соблюдать осторожность при проверке соответствия требованиям.
4.2.3 Должна быть обеспечена возможность соединения полумуфт вручную при давлении в охватываемой полумуфте 16 МПа (160 бар). Усилие соединения не должно превышать 200 Н при давлении в охватывающей полумуфте 0,25 МПа (2,5 бара) для типоразмера 12,5 и 0,100 МПа (1 бар) - для типоразмера 20.
4.2.4 Усилие разъединения не должно превышать 1,7 кН для типоразмера 12,5 и 2,5 кН - для типоразмера 20 при давлении 17,5 МПа (175 бар) в охватываемой полумуфте. Измерение усилия разъединения - по ISO 7241-2.
4.2.5 Утечки гидравлической жидкости при разъединении полумуфт под давлением 0,1 МПа (1 бар) должны соответствовать таблице 2. Измерение утечек - по ISO 7241-2.
4.2.6 Утечки гидравлической жидкости при разъединении полумуфт под давлением 17,5 МПа (175 бар) должны соответствовать таблице 2.
Таблица 2
полумуфт под давлением
4.2.7 Усилие полного открытия клапана в охватываемой полумуфте при отсутствии давления внутри полумуфты не должно превышать 45 Н для типоразмера 12,5 и 70 Н - для типоразмера 20.
4.2.8 Муфта не должна блокироваться (клапан не должен закрываться) при протекании гидравлической жидкости в направлении из охватываемой полумуфты в охватывающую полумуфту при скорости потока менее 190 л/мин для типоразмера 12,5 и менее 250 л/мин - для типоразмера 20. Вязкость гидравлической жидкости при испытании - по ISO 7241-2:2000, пункт 5.2.
5.1 Муфты, установленные сзади и сбоку
Охватывающая полумуфта должна быть расположена в зоне, указанной на рисунке 2.

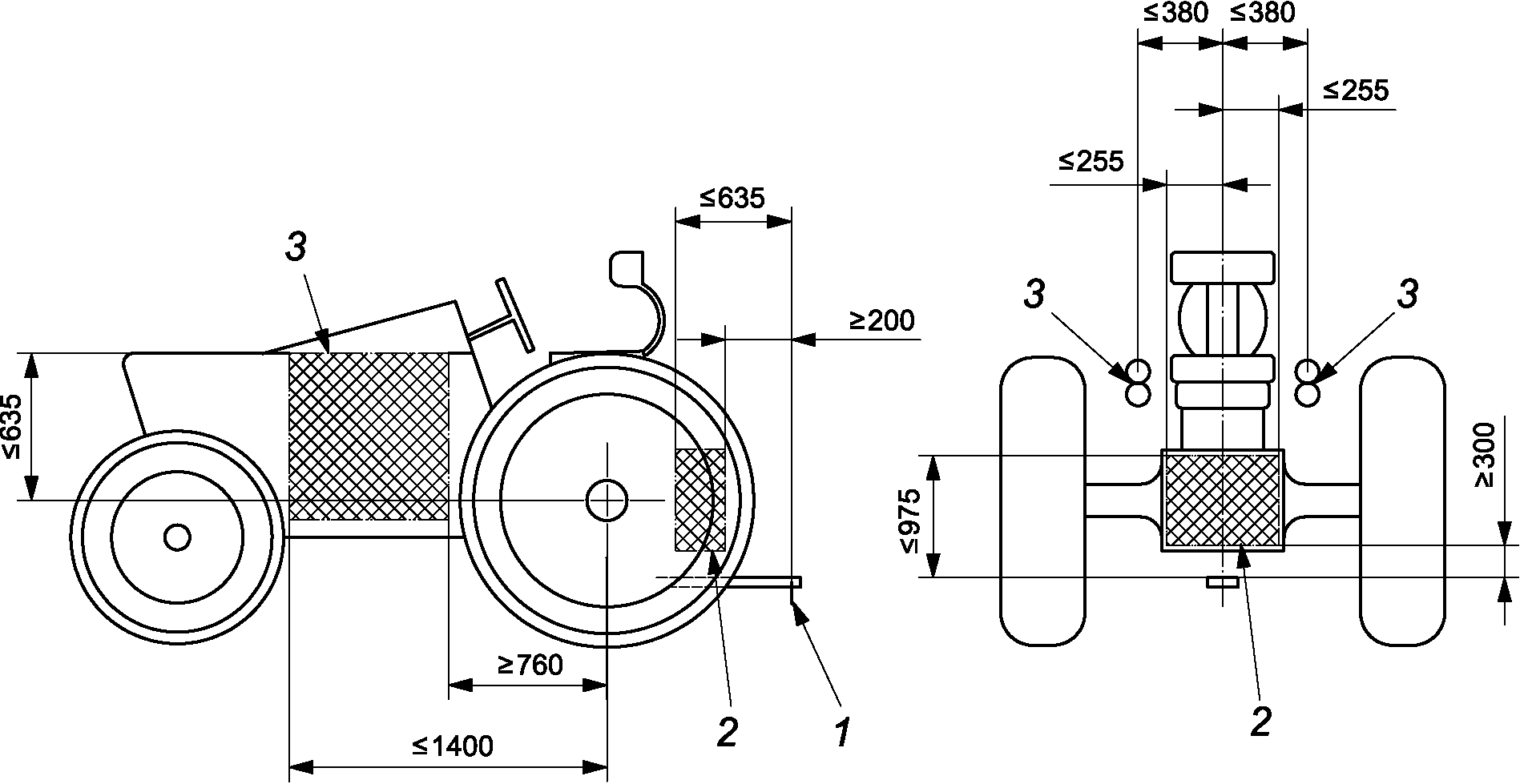

![]() 1 - тяговый брус трактора, расположенный по ISO 6489-3;
2 - зона расположения муфт, установленных сзади;
3 - зона расположения муфт, установленных сбоку
сзади и сбоку
5.2 Муфты, установленные спереди
Охватывающая полумуфта должна быть расположена насколько возможно близко к продольной плоскости трактора и к шарниру крепления верхней тяги трехточечного навесного устройства на тракторе. При невозможности расположения в продольной плоскости трактора полумуфта должна быть расположена с правой стороны при виде с рабочего места оператора. При расположении справа от продольной плоскости трактора полумуфта должна быть расположена не более чем в 1200 мм позади шарнира крепления нижней тяги трехточечного навесного устройства на тракторе.
