"ГОСТ ISO 4209-2-2019. Межгосударственный стандарт. Шины и ободья для грузовых автомобилей и автобусов (метрические серии). Часть 2. Ободья"
(введен в действие Приказом Росстандарта от 18.10.2019 N 1026-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ"), Межгосударственным техническим комитетом по стандартизации МТК 542 "Продукция нефтехимического комплекса" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 июля 2019 г. N 120-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 октября 2019 г. N 1026-ст межгосударственный стандарт ГОСТ ISO 4209-2-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2020 г.

5 Настоящий стандарт идентичен международному стандарту ISO 4209-2:2012 "Шины и ободья для грузовых автомобилей и автобусов (метрические серии). Часть 2. Ободья" ("Truck and bus tyres and rims (metric series) - Part 2: Rims", IDT).

Международный стандарт разработан подкомитетом SC 4 "Шины и диски грузовых автомобилей и автобусов" Технического комитета по стандартизации ISO/TC 31 "Шины, ободья и вентили" Международной организации по стандартизации (ISO).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВЗАМЕН ГОСТ ИСО 4209-2-2006

Настоящий стандарт устанавливает обозначения и основные размеры профилей глубоких неразъемных ободьев, предназначенных для монтажа шин, используемых преимущественно на грузовых автомобилях и автобусах.

Размеры обода - размеры контура, необходимого для установки (монтажа) шины на обод.

Обозначения, размеры и номинальные нагрузки шин приведены в ISO 4209-1.

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения к нему)]:

ISO 3911, Wheels and rims for pneumatic tyres - Vocabulary, designation and marking (Колеса и ободья для пневматических шин. Словарь, обозначения и маркировка)

ISO 4000-2, Passenger car tyres and rims - Part 2: Rims (Шины для легковых автомобилей и ободья. Часть 2. Ободья)

В настоящем стандарте применены термины по ISO 3911.

Обозначение обода должно включать в себя код номинального диаметра, код номинальной ширины обода (например, 17.5 x 5.25) и обозначение формы бортовой закраины обода, при необходимости (например, 16 x 6 K).

Рекомендуемые размеры профилей с формой бортовой закраины обода K приведены в таблице 1.

Для обода с закраиной B и J размеры приведены в ISO 4000-2.

Размеры и допускаемые отклонения размеров ободьев приведены на рисунке 1 и в таблицах 1 и 2.

--------------------------------

<a> Наружная сторона автомобиля.

<b> Угол наклона кромки, эквивалентный половине минимального радиуса R.

<c> Ширина бортовой закраины, которая включает в себя радиус закругления кромки. Участок закраины за пределами минимальной ширины не должен быть больше, чем наивысшая точка закраины.

<d> Размеры включают в себя минимальную огибающую монтажного ручья для монтажа шины, за исключением участков сварного шва или отверстия для вентиля.

Примечание - При использовании ободьев с бескамерными шинами необходимы выступы на наружной стороне и предпочтительны выступы на внутренней стороне обода.

Дополнительные варианты исполнения профилей полок обода и их размеры приведены на рисунке 2 и в таблице 3.

--------------------------------

<a> Профиль с наружной стороны автомобиля.

<b> Профиль с внутренней стороны автомобиля.

<c> Справочное значение.

Код номинального диаметра обода, соответствующее значение диаметра обода D и длина окружности по выступу приведены в таблице 4.

5.4.1 Кромки отверстия для вентилей со стороны монтажа шины должны быть скруглены или скошены.

5.4.2 Кромки отверстия для вентилей с наружной (внешней) стороны не должны иметь заусенцев, которые могут повредить вентили.

5.4.3 Для обеспечения герметичности соединения вентиля с ободом колеса необходимо поддерживать в чистом и гладком состоянии внутреннюю поверхность вентильного отверстия на участке не менее 0,75 мм или составляющем не менее 25% толщины обода.

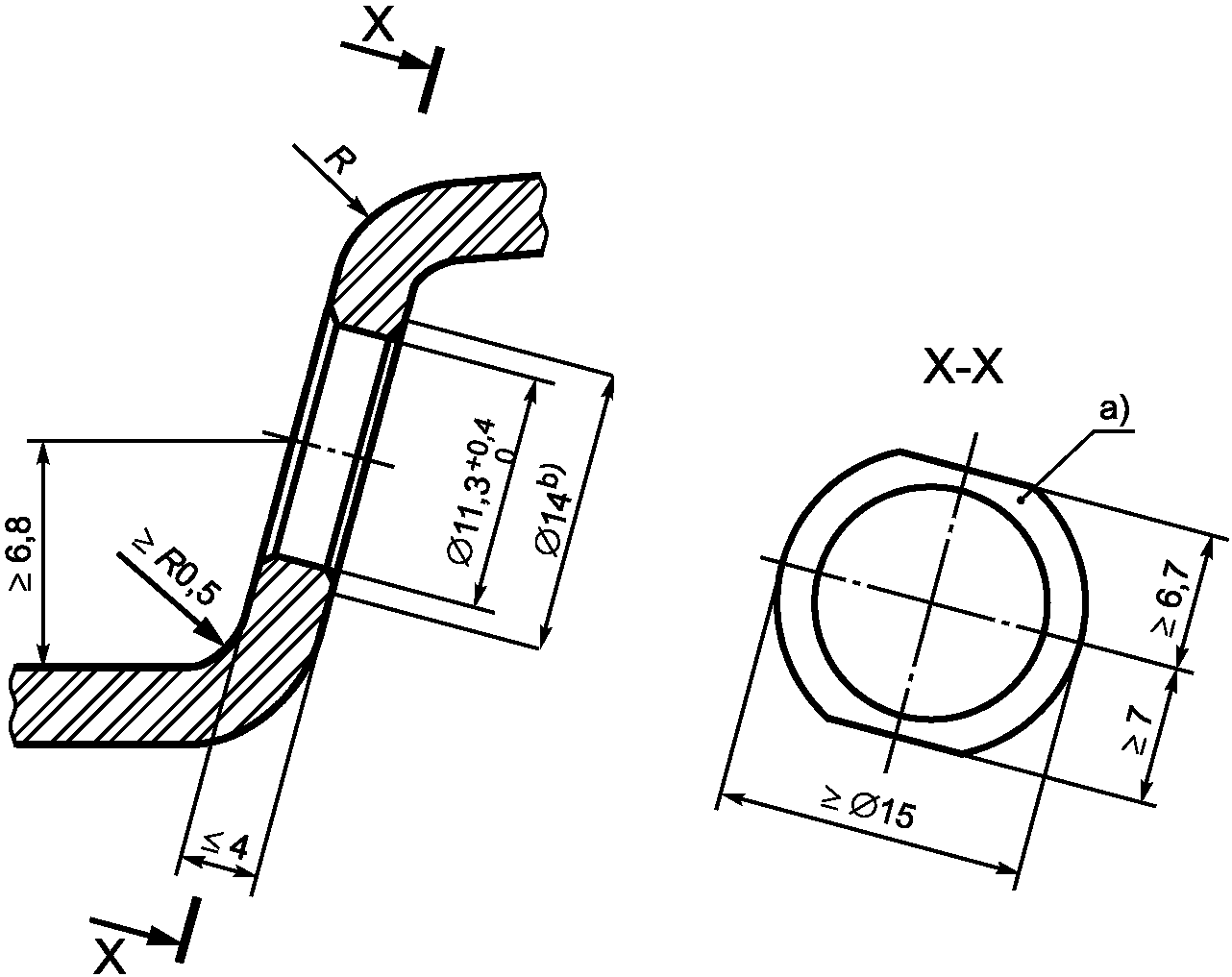

5.4.4 Следует использовать соответствующие вентили. Отверстия для вентилей бескамерных шин должны соответствовать приведенным на рисунках 3 и 4.

Примечание - Требования к отверстиям для других вентилей находятся в разработке и будут приведены при очередном пересмотре настоящего стандарта.

--------------------------------

<a> Плоская поверхность без радиальной штриховки.

<b> Плоская поверхность для вкручиваемых вентилей.

Размеры профилей ободьев и соответствующие допускаемые отклонения приведены на рисунке 5 и в таблицах 5 и 6.

--------------------------------

<a> Сторона монтажа шины.

<b> Угол наклона, эквивалентный половине минимального радиуса.

<c> Размеры приведены для минимального ручья обода.

Коды номинального диаметра глубоких ободьев с углом наклона посадочной полки 15° и их значения приведены в таблице 7.

Размеры, расположение и исполнение вентильных отверстий обода приведены на рисунке 6 и в таблице 8.

--------------------------------

<a> Сторона шины.

<b> Наружная сторона.

6.3.2.1 Кромки вентильных отверстий со стороны шины должны быть скруглены или иметь фаску.

6.3.2.2 Кромки вентильных отверстий с наружной стороны обода не должны иметь заусенцев, которые могут повредить обрезиненный корпус вентиля.

6.3.2.3 Для обеспечения герметичности соединения вентиля с ободом для бескамерной шины необходимо поддерживать поверхность вентильного отверстия в чистом и гладком состоянии на участке, составляющем не менее 25% толщины профиля обода (см. рисунок 7).

--------------------------------

<a> Сторона шины.

<b> Наружная сторона.

<c> См. 6.3.2.1.

<d> См. 6.3.2.2.

<e> См. 6.3.2.3.

<f> См. 6.3.2.4.

6.3.2.4 Вентильное отверстие обода должно быть цилиндрическим, его диаметр должен быть одинаковым по всей высоте для обеспечения герметичности вентиля при давлении в шине более 300 кПа.

6.3.2.5 Вентильное отверстие должно иметь с двух сторон концентрические кольцевые плоскости, обеспечивающие надежную герметичность соединения вентиля с ободом для бескамерной шины, что позволяет выдержать давление в шине более 300 кПа.

6.3.2.6 В ободьях для бескамерных шин угол наклона кольцевой плоскости для вентиля вкручиваемого типа должен обеспечивать доступ к вентилю при измерении давления в сдвоенной шине в процессе эксплуатации, а также для подкачивания воздуха в шину.
