"ГОСТ ISO 21015-2019. Межгосударственный стандарт. Мебель офисная. Рабочие стулья. Методы испытаний на устойчивость, прочность и надежность"
(введен в действие Приказом Росстандарта от 24.11.2020 N 1147-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Республиканским государственным предприятием "Казахстанский институт стандартизации и сертификации"

2 ВНЕСЕН Комитетом технического регулирования и метрологии Министерства по инвестициям и развитию Республики Казахстан

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 апреля 2019 г. N 118-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 24 ноября 2020 г. N 1147-ст межгосударственный стандарт ГОСТ ISO 21015-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2021 г.

5 Настоящий стандарт идентичен международному стандарту ISO 21015:2007 "Мебель офисная. Рабочие стулья. Методы испытаний на устойчивость, прочность и надежность" ("Office furniture - Office work chairs - Test methods for the determination of stability, strength and durability", IDT).

Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 136 "Мебель" Международной организации по стандартизации (ISO).

При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему межгосударственный стандарт, сведения о котором приведены в приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает методы испытаний для определения устойчивости, прочности и долговечности рабочих стульев для офиса. Приведены рекомендации по выбору нагрузок, циклов и т.п. для указанных испытаний.

Данные испытания разработаны для применения к изделиям мебели, полностью собранных и готовых к эксплуатации.

В испытаниях применяются измерения изделий, предназначенных для взрослых.

Испытания состоят из приложений нагрузок, имитирующих нормальное функциональное использование, к различным деталям изделия, а также возможную неправильную эксплуатацию.

Данные испытания не распространяются на оценку свойств, не касающихся материалов, конструкции или производственных процессов.

Результаты испытаний действительны для изделий, на которых проводились эти испытания. При применении результатов испытания в отношении аналогичных изделий, необходимо, чтобы испытания проводились на серийной модели.

Испытания, проведенные в соответствии с настоящим стандартом, предназначены для демонстрации способности изделия удовлетворительно функционировать в условиях эксплуатации. Испытания были разработаны для изделий/деталей, которые не были в эксплуатации. Испытания могут применяться для выявления возможных причин дефектов, в случае наличия соответствующих обоснований.

В настоящем стандарте приведены характеристики подушки для нагружения сиденья (приложение B) и описание устройства нагружения для испытания на устойчивость (приложение C).

Настоящий стандарт не устанавливает требования к изделиям. Требования к изделиям должны быть указаны в документе, устанавливающем требования. В случае отсутствия таких документов рекомендуется использовать значения нагрузки и количество циклов нагружения, приведенные в приложении A. Нагрузки и циклы нагружения, приведенные в приложении A, применяются для изделий для взрослых лиц, независимо от веса человека и количества рабочих часов.

Настоящий стандарт не устанавливает испытания для деталей стульев.

Испытания не распространяются на оценку долговечности и износа. Испытания не предназначены для оценки долговечности обивки, наполнителей и покрытий.

В настоящем стандарте использованы нормативные ссылки на следующий стандарт. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения).

ISO 22880:2004, Колесики и колеса. Требования к колесикам для кресел-качалок (Castors and wheels. Requirements for castors for swivel chairs)

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 рабочий стул (office work chair): Изделие мебели для сидения одного человека, со спинкой, с подлокотниками или без подлокотников, верхняя часть, которая включает в себя деталь, вращающуюся в горизонтальной плоскости и регулируемую по высоте.

Примечание - Может предусматриваться другая конструкция.

3.2 основание стула (column): Деталь стула, которая соединяет основу и сидение.

Примечание - Основание стула, как правило, включают в себя регулировку сиденья по высоте и шарнирный механизм.

3.3 блокирующее устройство (locking device): Устройство, которое предотвращает движение сиденья и/или спинки.

3.4 длина подлокотника (arm-rest length): Расстояние между вертикальными линиями переднего и заднего краев подлокотника.

Примечание - Касательно подлокотников, имеющих не горизонтальную (непрямую) или изогнутую форму, длина измеряется в горизонтальной плоскости ниже на 20 мм самой высокой точки подлокотника.

3.5 точка опоры (supporting point): Колесико или ролик.

Примечание - Имеются два типа колесиков согласно ISO 22880:2004:

a) Тип H: Ролики с простыми колесами, определенных как тип H, с жестким протектором. Колесо одного цвета по всей поверхности. Данные ролики предназначены для коврового покрытия.

b) Тип W: Ролики с упругими шинами колес, определенных как тип W, с мягкой поступью. Они имеют цвет, отличающийся от цвета центра колеса. Данные ролики предназначены для твердых покрытий, деревянных или кафельных полов или нетканевых покрытий.

Изделие должно быть собрано и/или скомпоновано в соответствии с инструкциями, прилагаемыми к нему. Для каждого испытания следует использовать самые неблагоприятные варианты конфигурации (см. таблицу 1). При испытании однотипной серии моделей стульев, необходимо испытывать в наиболее неблагоприятных конфигурациях. Если инструкция не содержит порядок сборки, способ сборки должен быть отражен в протоколе испытаний. Фурнитура изделия не подтягивается повторно, если это не предусмотрено производителем изделия. Если необходимо изменить конфигурацию, чтобы воспроизвести неблагоприятные варианты, повторная подтяжка фурнитуры должна быть отражена в протоколе испытаний.

Если не указано иное, все испытания проводят на одном образце.

Испытания должны проводиться в условиях окружающей среды закрытого помещения. Если во время испытаний температура находится вне диапазона от 15 до 25 °C, максимальная и/или минимальная температура должна быть отражена в протоколе испытаний.

При проведении испытаний конструкций, не предусмотренных в настоящем стандарте, испытания должны проводиться по процедурам наиболее приближенным к описанным в настоящем стандарте, и любые отклонения от этих процедур должны быть отражены в протоколе испытаний.

Объект испытаний осматривают до начала испытаний, отражают в протоколе испытаний наличие дефектов до начала испытаний, после чего приступают к испытаниям в соответствии с процедурой.

Если не указано иное, то испытания могут проводиться любым подходящим устройством, так как результаты зависят от правильно приложенных нагрузок, а не от применяемого устройства.

Оборудование не должно препятствовать деформации изделия/детали в ходе испытания, оборудование должно иметь возможность двигаться в направлении деформации изделия/детали изделия во время испытания.

Все испытуемые изделия должны быть способны поворачиваться по отношению к направлению приложенной нагрузки. Точка опоры должна находиться как можно ближе к нагружаемой поверхности.

Нагрузки при проведении испытаний на воздействие статических нагрузок должны прилагаться достаточно медленно, чтобы исключить возможность динамического приложения нагрузки. Каждая нагрузка прилагается в течение временного промежутка не менее 10 с и не более 15 с.

Нагрузки при испытании на надежность должны прикладываться с такой скоростью, чтобы не допустить чрезмерный нагрев. Каждая нагрузка должна поддерживаться в течение (2 +/- 1) с.

Нагрузки могут прилагаться с использованием масс.

Если не установлены другие требования, необходимо придерживаться следующих допустимых отклонений:

Точность для позиционирования на нагрузки сиденья должна составлять +/- 5 мм.

Испытания должны проводиться на одном образце и в последовательности, приведенной в настоящем стандарте.

После завершения каждого испытания повторно осматривают испытуемое изделие. Записывают изменения, в том числе:

a) повреждение детали или соединения;

b) ослабление любого соединения, который должен быть жестким при приложении давления рук;

c) деформация или износ любой части или детали изделия, которое привело к нарушению его функции;

d) ослабление любых элементов фиксации деталей на изделии;

e) изменения, которые могут повлиять на устойчивость.

Поверхность для испытаний должна быть жесткой, горизонтальной и плоской.

Упоры являются устройствами для предотвращения скольжения или качения стула, но не опрокидывания. Упоры должны быть высотой 3 мм для испытаний на устойчивость и высотой 12 мм для всех других испытаний, за исключением тех случаев, когда конструкция изделия или метод испытаний требуют применения более высоких упоров. В данном случае следует использовать упоры наименьшего размера, препятствующие скольжению и вращению изделия.

Подушкой для нагружения сиденья является предмет анатомической формы (рисунок 1), имеющий твердую, гладкую поверхность. Данная подушка для нагружения используется в точках нагружения A (6.1) и C (6.3). Точки нагружения приведены на рисунке 7. Детали конструкции приведены в приложении B.

--------------------------------

<a> Точка нагружения.

Малой подушкой для нагружения является твердый круглый предмет диаметром 200 мм, лицевая поверхность которого выпуклая, сферическая, радиусом 300 мм, радиус закругления кромки составляет 12 мм (рисунок 2). Малая подушка для нагружения используется в точках нагружения D (6.4), G (6.7), F (6.6) и J (6.9). Точки нагружения приведены на рисунке 7.

Подушкой для точечного нагружения является твердый цилиндрический предмет диаметром 100 мм с плоской поверхностью, радиус закругления кромки составляет 12 мм между лицевой и боковыми поверхностями.

Подушкой для нагружения спинки является твердый предмет прямоугольной формы размером 250 x 200 мм, лицевая поверхность которого выпуклая по цилиндрической кривой радиусом 450 мм, радиус закругления кромки составляет 12 мм (см. рисунок 3).

Устройство нагружения должно иметь возможность одновременно осуществлять циклическую нагрузку на оба подлокотника. Нагрузка должна прикладываться с помощью устройства нагружения для испытания на прочность подлокотников, принцип работы которого показан на рисунке 4.

Устройство должно иметь возможность прикладывать нагрузку под разными углами относительно вертикальной оси. Оно должно быть регулируемым по вертикали и горизонтали и установлено, как указано в 7.3.2. Устройство должно иметь возможность свободно двигаться по линии подлокотников во время испытания (рисунок 5). Длина подушки для нагружения должна составлять 100 мм, нагрузка должна прикладываться в центре подушки.

Ремень должен быть шириной 50 мм со способностью выдерживать массу по 7.1.1 и приложению A.

Устройство нагружения функционирует по принципу, показанному на рисунке 6. Детали конструкции приведены в приложении C.

--------------------------------

<a> Для получения подробной информации, см. рисунок C.1.

<b> Для получения подробной информации, см. рисунок C.2.

Нагрузочные диски должны быть каждый массой 10 кг, диаметром 350 мм и толщиной 48 мм. Центр тяжести должен располагаться в центре диска.

Поверхность должна быть стальной, горизонтальной и гладкой.

За точку нагружения A принимается точка (рисунок 6.1), в которой ось вращения стула пересекается с поверхностью сиденья, находящегося в горизонтальном положении.

За точку нагружения B принимается точка на центральной осевой линии спинки стула, на расстоянии 300 мм над точкой нагружения A (6.1), измеренная при нагружении сиденья нагрузкой 640 Н через подушку для нагружения.

За точку нагружения C принимается точка, расположенная в передней части от точки нагружения A (6.1) вдоль центральной осевой линии сиденья, на расстоянии 100 мм от края сиденья.

За точку нагружения D принимается точка, находящаяся на расстоянии 150 мм справа от точки нагружения A (6.1).

За точку нагружения E принимается точка, находящаяся на расстоянии 50 мм справа от точки нагружения B (6.2).

За точку нагружения F принимается точка, расположенная напротив точки нагружения D (6.4) на линии, параллельной центральной осевой линии спинки стула, на расстоянии 100 мм от конструкции края сиденья.

За точку нагружения G принимается точка, находящаяся на расстоянии 150 мм слева от точки нагружения A (6.1).

За точку нагружения H принимается точка, находящаяся на расстоянии 50 мм слева от точки нагружения B (6.2).

За точку нагружения J принимается точка, расположенная напротив точки нагружения G (6.7) на линии, параллельной центральной осевой линии спинки стула, на расстоянии 100 мм от конструкции края сиденья.

Стул размещают на испытательную поверхность (см. 5.1) с его деталями, как указано в 4.1 и в таблице 1.

Во время испытаний по 7.1.1 - 7.1.7 записывают данные об опрокидывании стула.

Не допускается устанавливать стул с помощью упоров на точках опоры (3.5). Закрепляют ремень (5.8) к стулу, как показано на рисунке 8, нагрузка прилагается на точке переднего края, которая находится на самом дальнем расстоянии от оси вращения и позволяет нагружающей массе висеть.

--------------------------------

<a> Положение ремня на поверхности сиденья.

<b> Качающая ось, колесики в наиболее неблагоприятном положении.

Стул располагают с двумя смежными опорными точками (3.5) на передней стороне напротив упоров (5.2).

С помощью устройства нагружения (5.9) прилагают вертикальную нагрузку F₁, на расстоянии 60 мм от передней кромки несущей конструкции сиденья в точках, который приведут к наиболее вероятному опрокидыванию. Прилагают нагрузку горизонтально не менее 5 с F₂ в направлении к переднему краю сиденья (рисунок 9).

Для стульев с подставкой для ног повторяют процедуру 7.1.2 на подставке для ног. Для подставки для ног с круглым сечением, нагрузка прилагается через центр сечения круга.

Кресло с двумя смежными опорными точками (3.5) располагают на одной стороне напротив упоров (5.2).

Прилагают с помощью устройства нагружения (5.9) вертикальную нагрузку F₁ на расстоянии 60 мм от передней кромки несущей конструкции на стороне, наиближайшей к ограниченным опорным точкам, в тех точках, где произойдет вероятный наклон (опрокидывание). Прилагают нагрузку горизонтально в течение 5 с F₂ по направлению к верхнему краю сиденья (рисунок 10).

Располагают стул с двумя смежными опорными точками (3.5) на одной стороне против упоров (5.2).

Прилагают с помощью устройства для нагружения вертикальную нагрузку F₁ на расстоянии 100 мм от центральной линии передней и задней части стула, где расположены опорные точки и между расстояниями 175 мм и 250 мм от передней части заднего края стула. Применяют нагрузку вертикально F₂, прилагаемую в точках на подлокотнике, который находится на той же стороне таким образом, чтобы удерживаемые опорные точки (3.5) до 40 мм максимально внутрь от наружного края верхней поверхности подлокотника, но не выходя за рамки центра подлокотника, и в самом неблагоприятном положении вдоль своей длины. Прилагают нагрузку горизонтально в течение 5 с F₃ в направлении к краю сиденья (рисунок 11).

Располагают стул с двумя смежными опорными точками (3.5) на одной стороне против упоров (5.2). При установке регулируемого опора поясничной поддержки, необходимо его установить в самой неблагоприятной конфигурации.

Вертикальная нагрузка F₁ должна быть приложена в точке A (6.1) и горизонтальная нагрузка F₂ должна быть приложена в точке B (6.2) (см. рисунок 12).

Если подушка спинки вращается вокруг горизонтальной оси, расположенной выше высоты сиденья и свободно двигается, необходимо приложить горизонтальную нагрузку на ось. Если спинка сиденья регулируется по высоте, ось устанавливается как можно ближе к точке, которая находится на расстоянии 300 мм над точкой A (6.1).

Не допускается размещать стул с двумя смежными опорными точками (3.5) на одной стороне напротив упоров (5.2). Если установлена регулируемая поясная поддержка, поясную поддержку регулируют в самую неблагоприятную конфигурацию.

Нагружают стул дисками (5.10) таким образом, чтобы диски прочно осели на спинке, как показано на рисунке 13. Если высота стопки дисков превышает высоту спинки, необходимо не допустить скольжение верхних дисков с использованием легкой поддержки.

Стул и его детали располагают как указано в 4.1 и в таблице 1 на испытательной поверхности (5.1).

Располагают малую подушку для нагружения (5.4) на точках F (6.6) или J (6.9). Прилагают вертикальную направленную вниз нагрузку F₁ через центр подушки для нагружения.

Предотвращают движение стула назад, установив упоры (5.2) за двумя смежными опорными точками (3.5) на задней части стула.

Стулья с блокирующимися устройствами для сиденья и/или регулировки угла наклона спинки в первую половину циклов испытаний с заблокированными устройствами и следующую половину циклов испытаний проводят с разблокированными устройствами. Во время проведения первой половины испытаний спинка стула должна быть в вертикальном положении.

Прилагают вертикальную нагрузку F₁ с помощью подушки для нагружения сиденья (5.3), оставляя нагруженным сиденье прилагают нагрузку F₂ через центр подушки для нагружения спинки (5.6) на точке B (6.2). При полном нагружении стула, нагрузка должна действовать под углом (90 +/- 10)° к плоскости спинки. Если стул кренится, уменьшают нагрузку на спинку и записывают фактическое значение. Снимают нагрузку со спинки, затем с сиденья.

Подлокотники нагружаются вертикально с помощью подушек для точечного нагружения (5.5). Точки нагружения должны располагаться на середине длины подлокотника (3.4). Подушки для нагружения должны быть расположены параллельно друг другу.

Прилагают нагрузку на оба подлокотника одновременно (рисунок 15).

Подлокотники нагружают вертикально с помощью подушек точечного нагружения (5.5). Точки нагружения должны быть на осевой линии длины подлокотника (3.4) и на расстоянии 75 мм от переднего края. Нагрузка должна составлять 50% нагрузки для испытания под действием статической нагрузки на серединную часть подлокотника (7.2.3).

Прилагают нагрузку на оба подлокотника одновременно (рисунок 16).

Внешнюю горизонтальную нагрузку на оба подлокотника прилагают одновременно. Нагрузки прилагают к краю подлокотников в точке вдоль подлокотников, не менее 75 мм от переднего или заднего края (рисунок 17), которые могут привести к наиболее вероятному разрушению.

Прилагают вертикальную нагрузку, действующую на расстоянии 80 мм от переднего края несущей конструкции подставки для ног в тех точках, которые приведут к вероятному отказу. На стульях с подставками для ног с круглым сечением нагрузка должна применяться через центр сечения круга. Если стул имеет вероятность опрокинуться, нагружают сиденье для предотвращения опрокидывания и записывают результаты данного испытания.

Располагают стул и его детали, согласно 4.1 и таблице 1 на испытательной поверхности (5.1), за исключением испытания на прочность колесиков и основания стула (7.3.5).

Верхняя часть стула должна быть расположена таким образом, чтобы центр спинки сиденья в середине между двумя смежными опорными точками (3.5) основания с упорами (5.2) напротив этих опорных точек.

Нагрузку на сиденье прикладывают вертикально через подушку для нагружения сиденья (5.3). Нагрузка на спинку прикладывается под углом (90 +/- 10)° к спинке при полном нагружении с использованием подушки для нагружения спинки (5.6).

Все стулья должны быть испытаны в соответствии с этапами 1 - 5. Этапы испытаний и точки нагружения приведены в таблице 2.

Для стульев с блокирующимися устройствами для сиденья и/или регулировки угла наклона спинки проводят испытание в соответствии с этапом 2, первую половину циклов испытаний проводят с заблокированными устройствами и следующую половину циклов проводят с разблокированными устройствами. Для первой половины испытаний спинка стула должна быть в вертикальном положении. На этапах 3, 4 и 5 устройства оставляются со свободным перемещением.

Один цикл испытания состоит из приложения нагрузки и ее удаления с соответствующих точек нагружения.

Каждый этап испытания должен быть завершен до начала следующего этапа.

Нагрузка на сиденье должна прилагаться первой и поддерживаться во время приложения нагрузки к спинке стула.

Если подушка для нагружения спинки вращается вокруг горизонтальной оси, расположенной выше высоты сиденья и свободно двигается, горизонтальная нагрузка прикладывается на ось. Если высота регулируется, ось устанавливается как можно ближе на расстоянии 300 мм над точкой A (6.1). Если ось не может быть скорректирована на расстоянии до 300 мм, нужно отрегулировать нагрузку, чтобы произвести тот же изгибающий момент.

Прилагают одновременно и циклически нагрузку на каждый подлокотник в точках на расстоянии 100 мм за передним краем длины подлокотника. Применяя испытательное устройство согласно схеме приведенной на рисунке 4, прилагают нагрузку (10 +/- 5) Н через подушку для нагружения, пример которой приведен на рисунке 5. С приложением данной нагрузки устанавливают испытательное устройство, чтобы каждый "рычаг" устройства находился под углом (10 +/- 1)° к вертикали. Длина "рычага" (рукоятки) испытательного устройства должно составлять (600 +/- 10) мм. Подлокотники должны свободно деформироваться.

Основание стула закрепляется на вращающейся платформе с испытательной поверхностью в соответствии с 5.1, так чтобы ось вращения стула совпадала с вращающейся осью платформы. Верхняя часть стула устанавливается произвольно, не создавая препятствий для вращения основания. Сиденье нагружают на точке A (6.1) массой M₁ и на точке C (6.3) массой M₂, либо эквивалентной нагрузкой, которая обеспечивает нагрузку направленную вниз и изгибающий момент, на стуле. Угол вращения составляет 360° со скоростью (10 +/- 5) циклов/мин. Направление изменяется после каждого оборота.

К подставке для ног прилагают вертикальную нагрузку, направленную вниз, через подушку точечного нагружения (5.5) на точке, которой наиболее вероятно разрушение, но не менее 80 мм от переднего края. На подставках для ног с круглым сечением нагрузка прилагается через центр сечения круга.

Данное испытание не распространяется на стулья, колесики которых блокируются при их нагружении.

Стул размещают на вращающуюся платформу с испытательной поверхностью (см. 5.11), чтобы ось вращения стула совпала с осью вращения платформы. Нагружают сиденье на точке A (6.1) нагрузкой F₁. Основание стула должно устанавливаться произвольно, чтобы предотвратить движения основания и не препятствовать движению колесиков во время испытания. Колесики должны иметь возможность вращаться, платформа должна крутиться с частотой (6 +/- 1) цикл в минуту. Угол вращения должен составлять от 0° до 180° и в обратную сторону. Один цикл составляет одно вращение и одно вращение обратно.

Альтернативный метод испытания, стул размещают на испытательной аппаратуре, которая обеспечивает линейное движение на расстояние (1000 +/- 250) мм и на испытательной поверхности (см. 5.11). Нагружают сиденье на точке A (6.1) нагрузкой F₁. Основание стула располагают произвольно, чтобы предотвратить движения основания и не препятствовать движению колесиков во время испытания. Один цикл составляет одно вращение и одно вращение обратно.

Протокол испытаний должен содержать следующую обязательную информацию:

a) ссылку на настоящий стандарт;

b) описание испытуемого изделия мебели;

c) дефекты, определенные до проведения испытания;

d) результаты испытаний в соответствии с разделом 7;

e) сведения об отклонениях от настоящего стандарта;

f) наименование и адрес испытательной лаборатории;

g) дату проведения испытания.

В данном приложении рассматривается диапазон нагрузок, циклов и т.д., чтобы настоящий стандарт применялся при недоступности документа с национальными требованиями или для оказания помощи в его разработке. Если такие предложения не были включены, то настоящий стандарт будет использоваться только в тех странах, которые испытательные лаборатории по определению требуемых нагрузок и т.д.

Предложенные нагрузки, циклы и т.д., (см. таблицы A.1 и A.2) предназначены для того, чтобы страны могли получить опыт в использовании стандартов по прочности и надежности, таким образом, что позволило бы сравнить результаты испытаний с результатами других стран. Например, без какого-либо руководства, одна страна может выбрать использование испытания на прочность 900 Н и испытание на надежность 100000 циклов с нагрузкой 400 Н для проверки подлокотников. Данные результаты не сопоставимы с результатами испытаний в другой стране, которые решили использовать в испытании на прочность 750 Н и испытании на надежность 50000 циклов с нагрузкой 600 Н.

Следует подчеркнуть, что методы испытаний для деятельности, влияющих на безопасность рабочих стульев, не были предварительно выбраны из диапазона устойчивости, прочности и долговечности испытаний. При необходимости, они должны быть определены с конкретным указанием органа, но следует отметить, что требования к безопасности могут отличаться от требований к пригодности к эксплуатации.

Предложенный диапазон нагрузок, циклов и т.д., не предназначен в какой-либо мере ограничивать выбор стран-участниц в проведении испытаний в порядке, которое они считают предпочтительным.

Существует необходимость в определении органом требований. Требования, используемые в других стандартах по мебели, включают в себя следующее:

- отсутствие повреждений, как указано в 4.6;

- отсутствие повреждений, влияющих на безопасное использование продукции;

- отсутствие повреждений, влияющих на функции или внешний вид;

- отсутствие повреждений в соответствии с 4.6 до определенного предела, также отсутствие отказов, влияющих на безопасность.

Обращается внимание на возможность применения настоящего стандарта, только если в требованиях действительно указаны условия эксплуатации, для которых мебель предназначена. Требования, которые жестки или недостаточно обоснованы для визуализации, представляют результаты испытания, которые могут не приниматься во внимание.

Нагрузки и циклы в таблице A.2 основаны на использовании в течение 40 часов в неделю, лицами, вес которых не превышает 110 кг. К стульям, используемыми лицами с большим весом и/или превышением заданных часов в неделю, применяются следующее:

a) лица с большим весом: Фактический вес делят на 110, после умножают на нагрузку.

b) количество часов в неделю: Количество фактических часов делят на 40, затем умножают на количество циклов.

Примечание - Пункт b) применяется только к испытаниям на прочность.

Для стульев, используемые лицами с большим весом и превышением заданного времени, умножают нагрузки и циклы.

Подушка для нагружения сиденья, указанная в 5.3 настоящего стандарта, существует в двух вариантах:

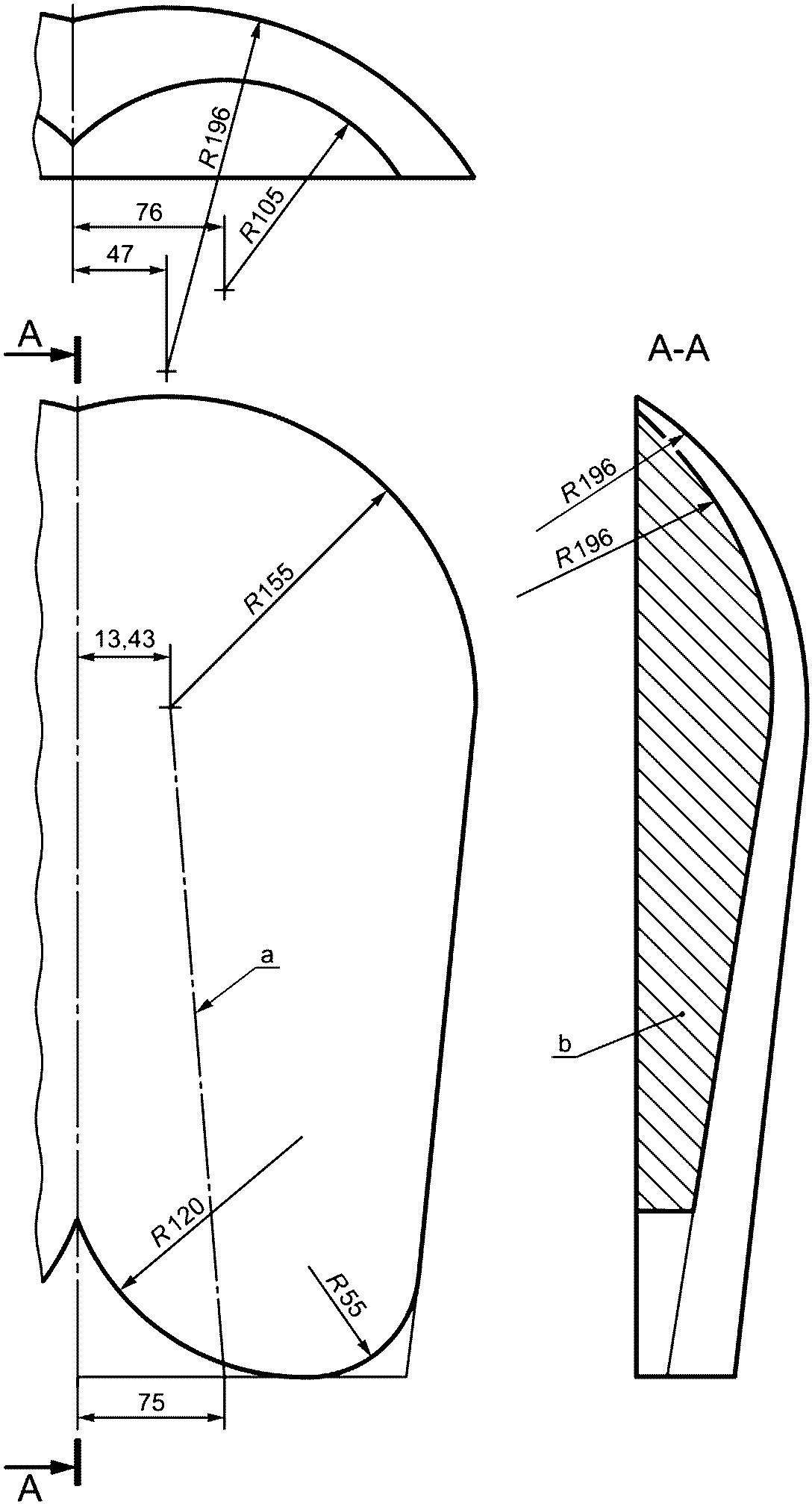

a) изготавливается из древесины твердых пород, как показано на рисунке B.1,

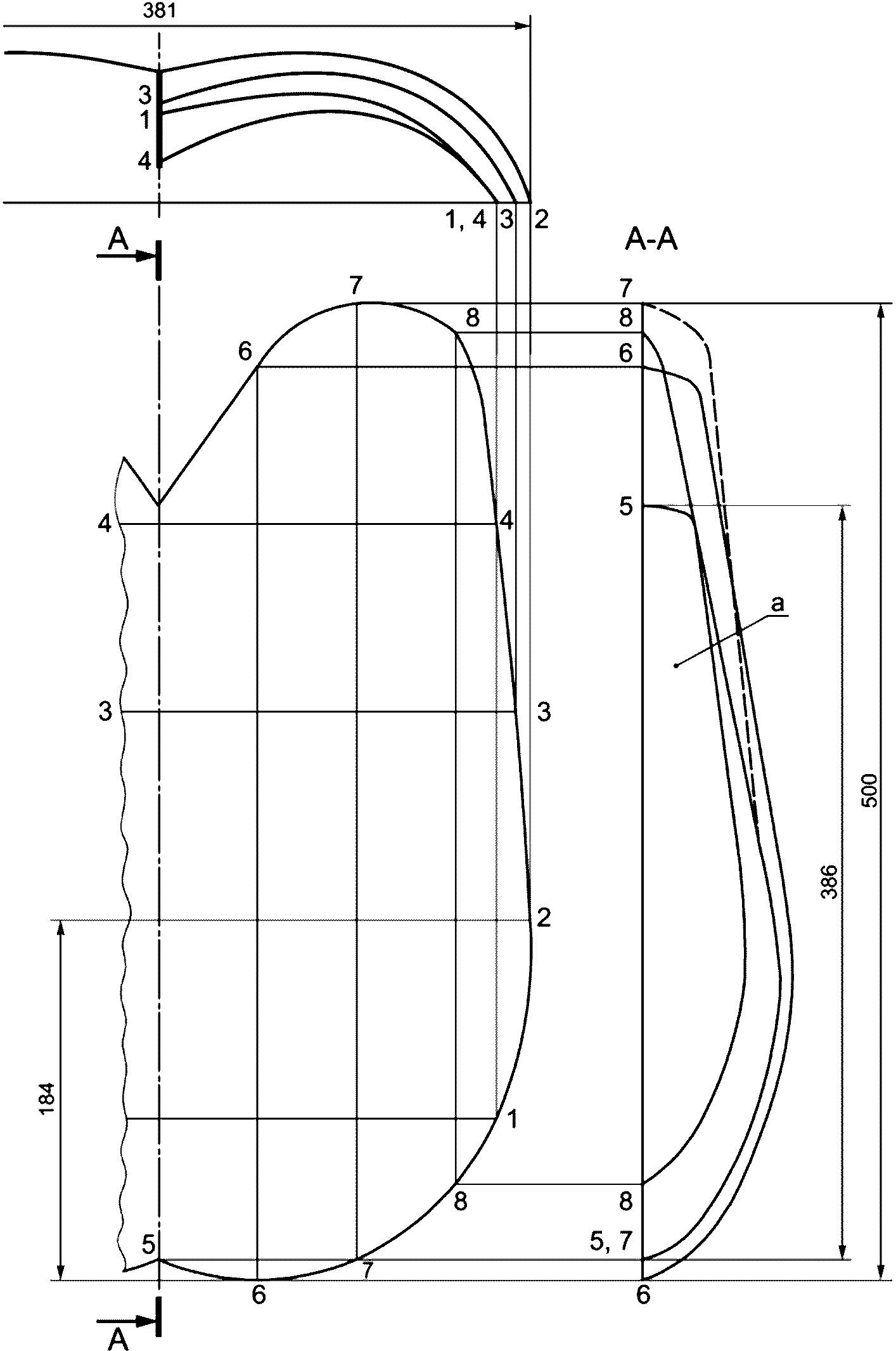

b) изготавливается из стекловолокна, как показано на рисунке B.2.

--------------------------------

<a> Ось конуса.

<b> Заштрихованная центральная часть.

От 1 до 8 - линии, способствующие формированию макета.

--------------------------------

<a> Заштрихованная центральная часть.

На рисунках C.1 и C.2 представлены детали устройства для испытания на устойчивость.

--------------------------------

<a> Достаточно для очистки пены и ткани и установки спинки.

<b> Достаточно для очистки пены и ткани.

--------------------------------

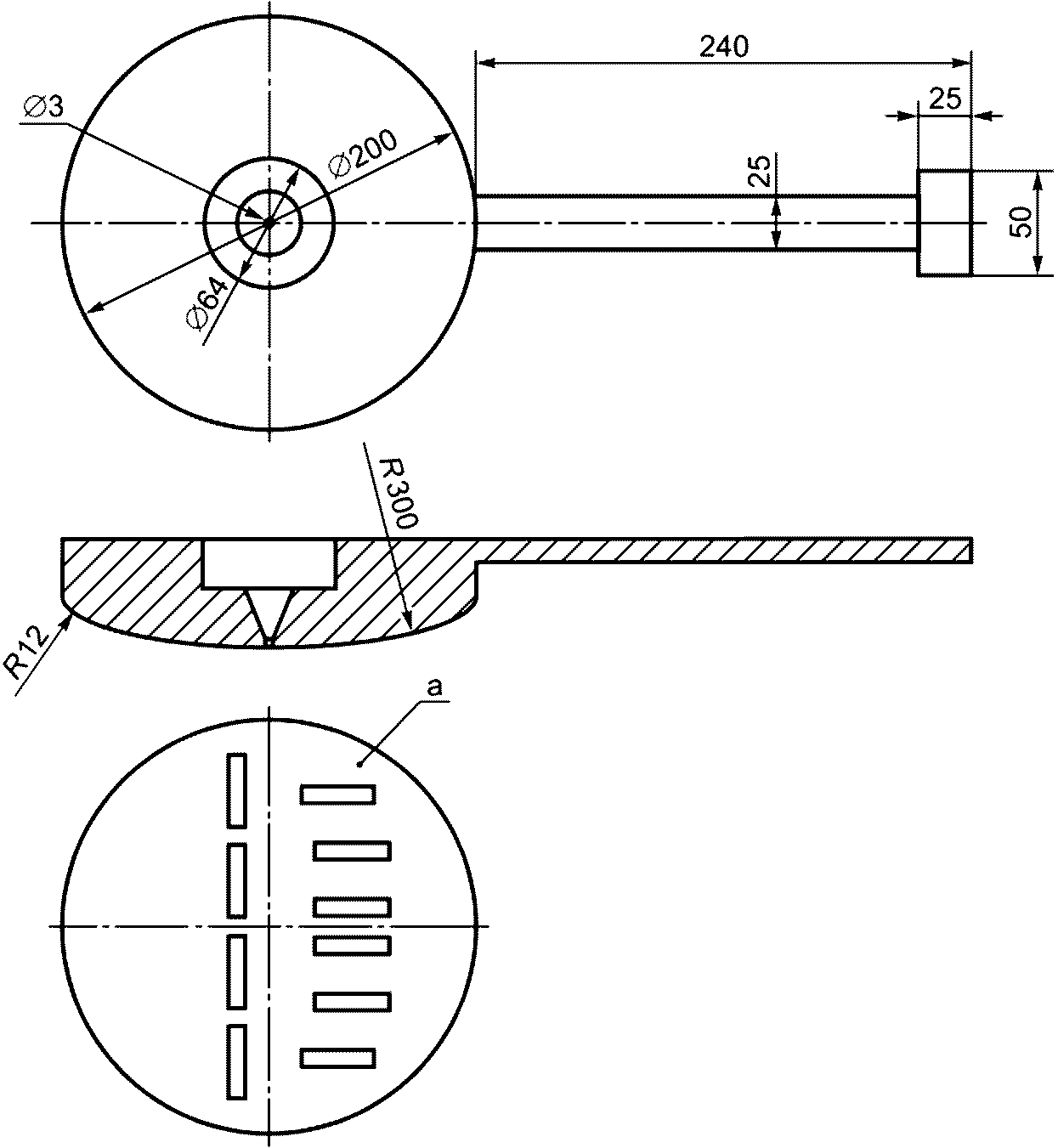

<a> Защитное покрытие для захватывающего устройства на поверхности R 300. Он углубляется примерно на 2 мм в глубину канавки, так чтобы зубцы захватывающего устройства выступали. Размещение захватывающего устройства является одним примером, приемлемыми являются и другие конфигурации.
