Оглавление

Введен в действие

Приказом Федерального агентства

по техническому регулированию

и метрологии

от 9 октября 2019 г. N 900-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УПАКОВКА СТЕКЛЯННАЯ

ВЕНЧИК ГОРЛОВИНЫ ДЛЯ ВАКУУМНОЙ УКУПОРКИ

ТИП 77 - СТАНДАРТНЫЙ

Glass packaging. Vacuum lug finishes. Type 77 - regular

(ISO 9100-10:2005, NEQ)

ГОСТ 34578-2019

МКС 55.100

Дата введения

1 июля 2020 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Эксперт-Стандарт" (ООО "Эксперт-Стандарт")

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 074 "Стеклянная тара и посуда"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 121-П от 30 августа 2019 г.)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Беларусь	BY	Госстандарт Республики Беларусь
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Узбекистан	UZ	Узстандарт

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: ГОСТ 34578-2019 введен в действие с 01.07.2020, а не с 01.06.2020.

4 Приказом Федерального агентства по техническому регулированию и метрологии N 900-ст от 9 октября 2019 г. межгосударственный стандарт ГОСТ 34578-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2020 г.

5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 9100-10:2005 "Тара стеклянная. Горловины под вакуумную укупорку. Часть 10. Тип 77 - стандартный" ("Glass containers. Vacuum lug finishes - Part 10: 77 regular", NEQ).

6 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

1 Область применения

Настоящий стандарт устанавливает размеры стандартного венчика горловины типа 77 мм под вакуумную укупорку стеклянной упаковки с широкой горловиной.

2 Размеры

2.1 Форма и размеры венчика должны соответствовать рисункам 1 - 3 и таблице 1.

2.2 Детали, которые не указаны в данном стандарте, могут быть использованы в соответствии с их применением.

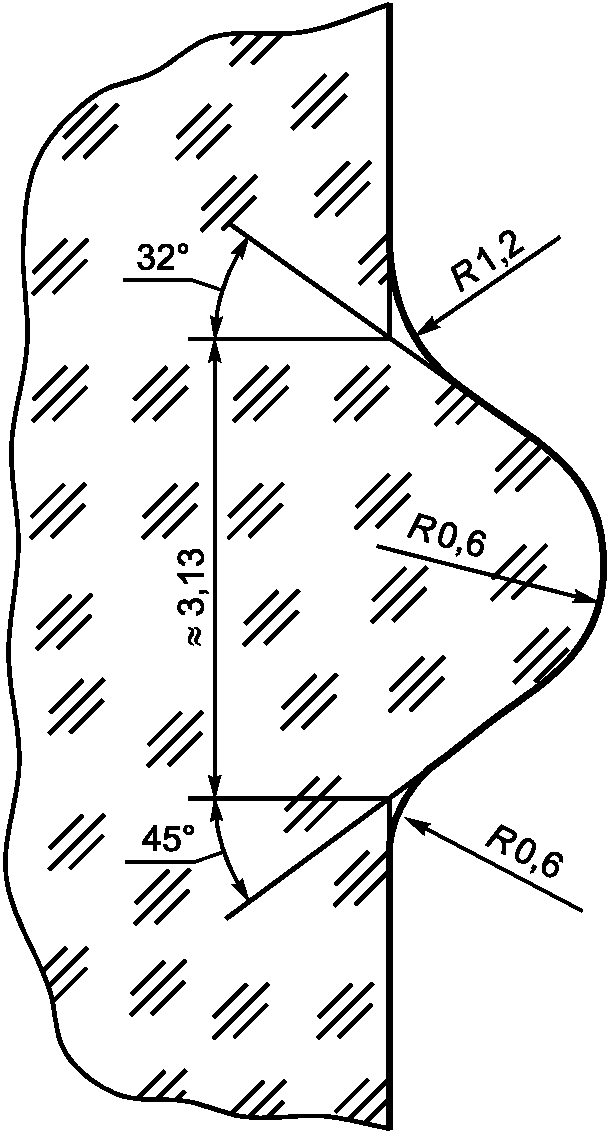

Рисунок 1 - Фрагмент профиля резьбы

a - условная линия разъема горлового

кольца; b - смотри рисунок 3.

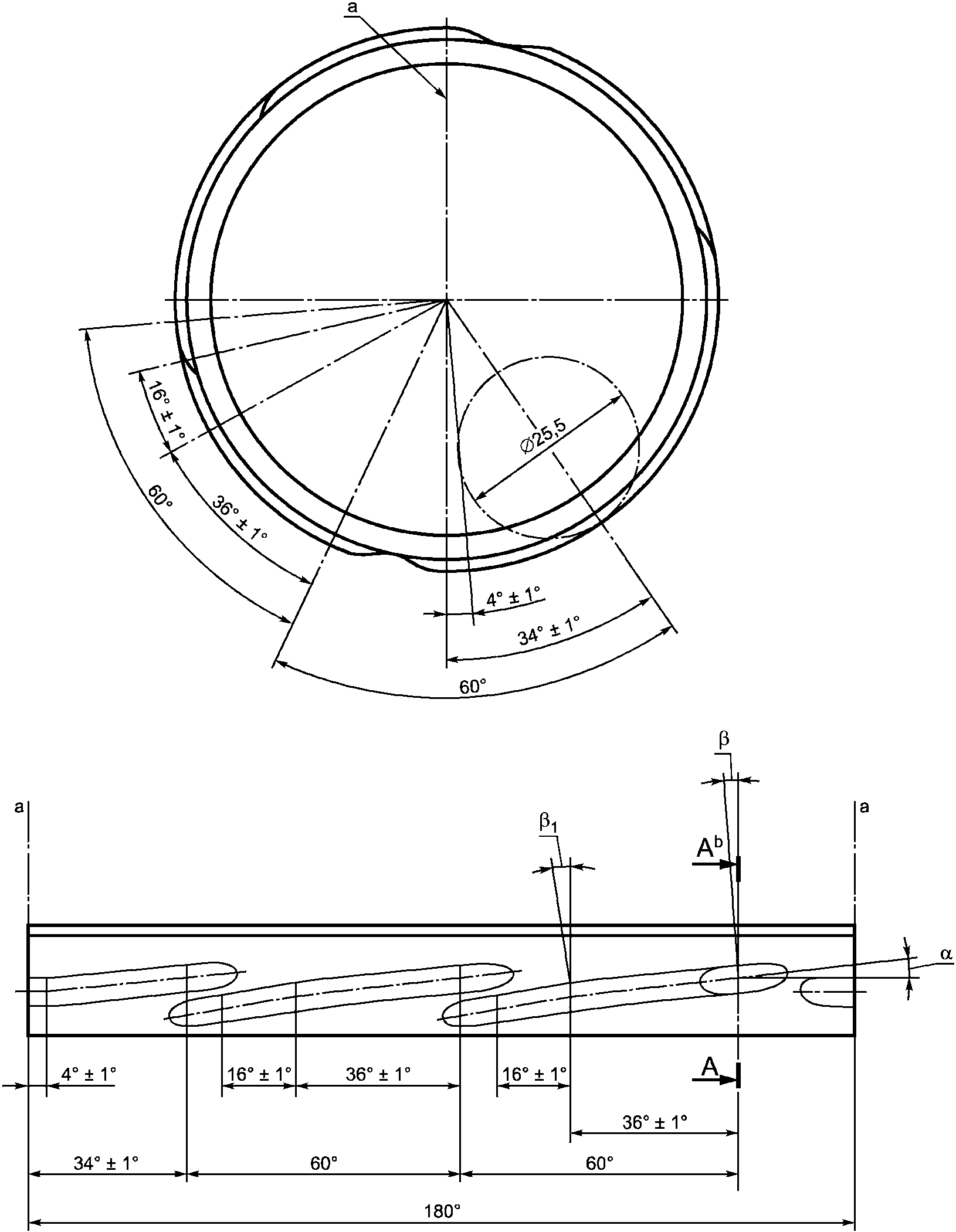

Рисунок 2 - Конструкция и увеличенные детали резьбы

a - поверхность под укупорку не должна иметь дефектов,

которые влияют на герметичность; b - овальность диаметров

должна быть минимальной и соответствовать требованиям

документации по стандартизации на стеклянную упаковку

и на укупорочные средства. Диаметры E и T должны быть

концентрическими относительно друг друга; c - заштрихованный

фрагмент поверхности укупорочного средства (диаметра C

и высоты H) показывает позицию крышки в закрытом положении.

Диаметр Emax - относится к диаметру укупорочного средства.

Примечание - Контур горловины ниже высоты H и укрепляющее кольцо могут быть произвольными. Между выступом и заштрихованным фрагментом укупорочного средства должен быть достаточный зазор, размер которого зависит от типа горловины и типа укупорочного средства.

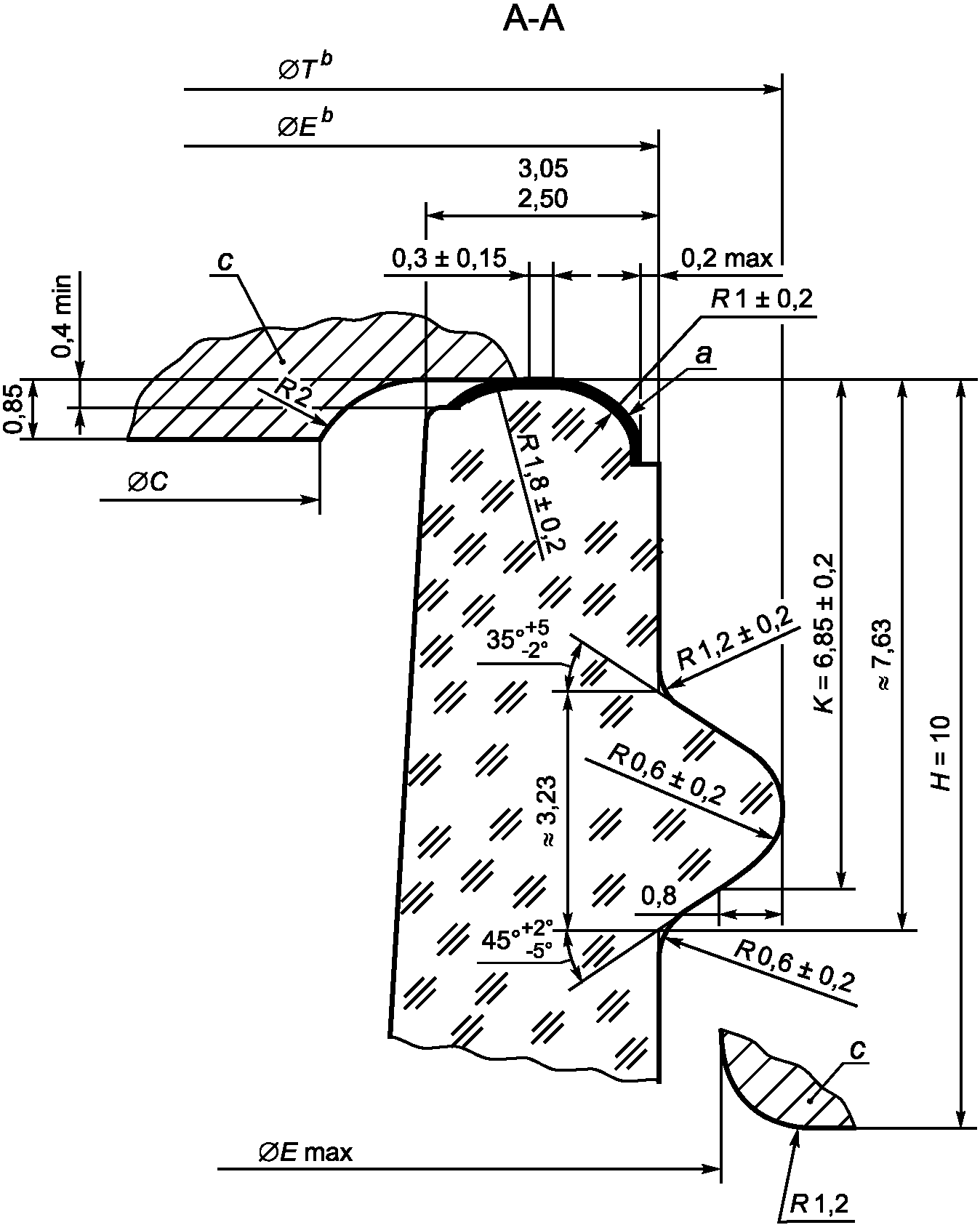

Рисунок 3 - Увеличенный вид сечения A-A

Таблица 1

Размеры

Тип	Диаметр, мм, E	Диаметр, мм, T	Диаметр, мм, C	Угол выступа резьбы, <a>	Количество нитей резьбы	Параметры резьбы			Параметры резьбы
						Угол захода резьбы,	Подача, мм	Нити резьбы, дюйм	Угол захода резьбы,	Подача, мм	Нити резьбы, дюйм
77	72,50 +/- 0,45	75,65 +/- 0,45	65,95	4°59'	6	4°59'	20,30		8°17'	33,90	3/4
<a> угол выступа, должен сохраняться для всех нитей резьбы. Профиль резьбы должен на всем протяжении соответствовать профилю фрезы.

УДК 66.172.6:621.798.147:006.354	МКС 55.100	NEQ
Ключевые слова: широкая горловина, венчик тип 77 стандартный, вакуумная укупорка, резьба, размеры
