"ГОСТ 33103.5-2017 (ISO 17225-5:2014). Межгосударственный стандарт. Биотопливо твердое. Технические характеристики и классы топлива. Часть 5. Классификация дров"
(введен в действие Приказом Росстандарта от 04.07.2017 N 670-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 января 2017 г. N 95-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2017 г. N 670-ст межгосударственный стандарт ГОСТ 33103.5-2017 (ISO 17225-5:2014) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.

5 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 17225-5:2014 "Биотопливо твердое. Технические характеристики и классы топлива. Часть 5. Классификация дров" ("Solid biofuels - Fuel specifications and classes - Part 5: Graded firewood", MOD) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.

Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 238 "Биотопливо твердое" Международной организации по стандартизации (ISO).

Официальный экземпляр международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеется в Федеральном агентстве по техническому регулированию и метрологии.

Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Целью разработки серии межгосударственных стандартов ГОСТ 33103 является установление однозначных и понятных принципов классификации твердых биотоплив для эффективного развития торговли этим видом продукции, для создания взаимопонимания между продавцом и покупателем твердого биотоплива, а также для обеспечения эффективного взаимодействия с производителями оборудования. Стандарты также будут способствовать легитимации входящих в них процедур и положений.

Настоящий стандарт способствует использованию дров разных сортов в качестве топлива для жилых помещений, небольших коммерческих и общественных объектов.

Для жилых помещений, небольших коммерческих и общественных объектов необходимо топливо более высокого качества по следующим причинам:

- небольшие установки, генерирующие энергию, обычно имеют не очень совершенную систему контроля и очистки газообразных продуктов сжигания;

- управление такими установками, как правило, не осуществляется высокопрофессиональными специалистами;

- подобные установки часто располагаются в жилых кварталах и густонаселенных районах.

Примечания

1 Дрова, произведенные в соответствии с настоящим стандартом, могут быть использованы в печах, каминах, кухонных плитах, установках для обогрева помещений, нагревательных установках саун, отвечающих требованиям EN 13229 [1], EN 12815 [2], EN 12809 [3], EN 13240 [4], EN 15250 [5] и EN 15821 [6], а также в котельных установках, отвечающих требованиям EN 303-5 [7].

2 При заключении контрактов следует использовать ГОСТ 33103.1.

Хотя каждая часть настоящей серии стандартов является самостоятельным документом, они все основаны на общих положениях, изложенных в ГОСТ 33103.1. Поэтому рекомендуется использовать каждый отдельный стандарт настоящей серии совместно с ГОСТ 33103.1.

Серия межгосударственных стандартов ГОСТ 33103 состоит из следующих частей, объединенных общим названием "Биотопливо твердое. Технические характеристики и классы топлива":

- Часть 1. Общие требования;

- Часть 2. Классификация древесных пеллет;

- Часть 3. Классификация древесных брикетов;

- Часть 4. Классификация древесной щепы;

- Часть 5. Классификация дров;

- Часть 6. Классификация недревесных пеллет;

- Часть 7. Классификация недревесных брикетов.

Настоящий стандарт устанавливает технические характеристики (показатели, характеризующие свойства) дров, а также градацию технических характеристик (далее - классы) с целью классификации дров в зависимости от их свойств. Настоящий стандарт распространяется только на дрова, произведенные из следующего сырья (ГОСТ 33103.1, таблица 1):

- 1.1.1 Целые деревья без корневой системы;

- 1.1.3 Древесные стволы;

- 1.1.4 Отходы лесозаготовки (тонкие сучья, верхушки и т.п.);

- 1.2.1 Химически не обработанные древесные отходы.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 32975.2-2014 (EN 14774-2:2009) Биотопливо твердое. Определение содержания влаги высушиванием. Часть 2. Общая влага. Ускоренный метод

ГОСТ 33104-2014 (EN 14588:2010) Биотопливо твердое. Термины и определения

ГОСТ 33106-2014 (EN 14918:2009) Биотопливо твердое. Определение теплоты сгорания

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 33104, а также следующие термины с соответствующими определениями:

3.1 дрова (firewood): Распиленное или расколотое, готовое для отопления древесное топливо, используемое в домашних отопительных устройствах, таких как печи, камины и центральные отопительные системы.

Примечание - Дрова обычно имеют приблизительно одинаковую длину в диапазоне от 15 до 100 см.

3.2 коммерческое использование (commercial application): Утилизация твердого биотоплива в устройствах, предназначенных для сжигания топлив и потребляющих топлива приблизительно столько, сколько бытовые устройства.

Примечание - Коммерческое использование не следует путать с промышленным применением, которое подразумевает утилизацию гораздо более широкого спектра материалов в самых разных объемах.

В настоящем стандарте применены обозначения по ГОСТ 27313, а также следующие обозначения технических характеристик (показателей, характеризующих свойства дров), используемые в таблице 1:

D - диаметр рабочего (D), мм;

E - удельная энергоемкость на рабочее состояние топлива (E^r), МДж/м³ или кВт·ч/м³ свободного или пакетированного объема, или МДж/кг, кВт·ч/кг;

L - длина рабочего топлива (L), см;

M - содержание общей влаги на рабочее (влажное) состояние топлива , %;

U - отношение общей влаги к массе сухого вещества (U^d), %;

Q - низшая теплота сгорания при постоянном давлении на рабочее состояние топлива , МДж/кг, кВт·ч/кг или МВт·ч/т.

Примечания

1 1 МДж/кг равен 0,2778 кВт·ч/кг (1 кВт·ч/кг равен 1 МВт·ч/т, а 1 МВт·ч/т равен 3,6 МДж/кг). 1 г/см³ равен 1 кг/дм³.

2 В таблице 1 обозначения показателей, характеризующих свойства дров, приведены в сочетании с числом, которое представляет собой предельное значение соответствующего показателя и позволяет отнести дрова к определенному классу по их свойствам.

3 В настоящем стандарте единица измерения показателя (технической характеристики), обозначенная "%", соответствует массовой доле, выраженной в процентах.

Технические характеристики дров устанавливают в соответствии с таблицей 1 и рисунком 1 методами, регламентированными стандартами, перечисленными в разделе 2.

Зольность, содержание азота, серы, хлора и микроэлементов для данного вида топлива не устанавливают, т.к. дрова производят из природной древесины, произраставшей на чистых почвах, и поэтому вероятность загрязнения дров очень мала.

Дрова, относящиеся по своим техническим характеристикам к основным классам A1 и A2, пригодны для использования в обогревательных печах и каминах, а дрова основного класса B - в котельных установках.

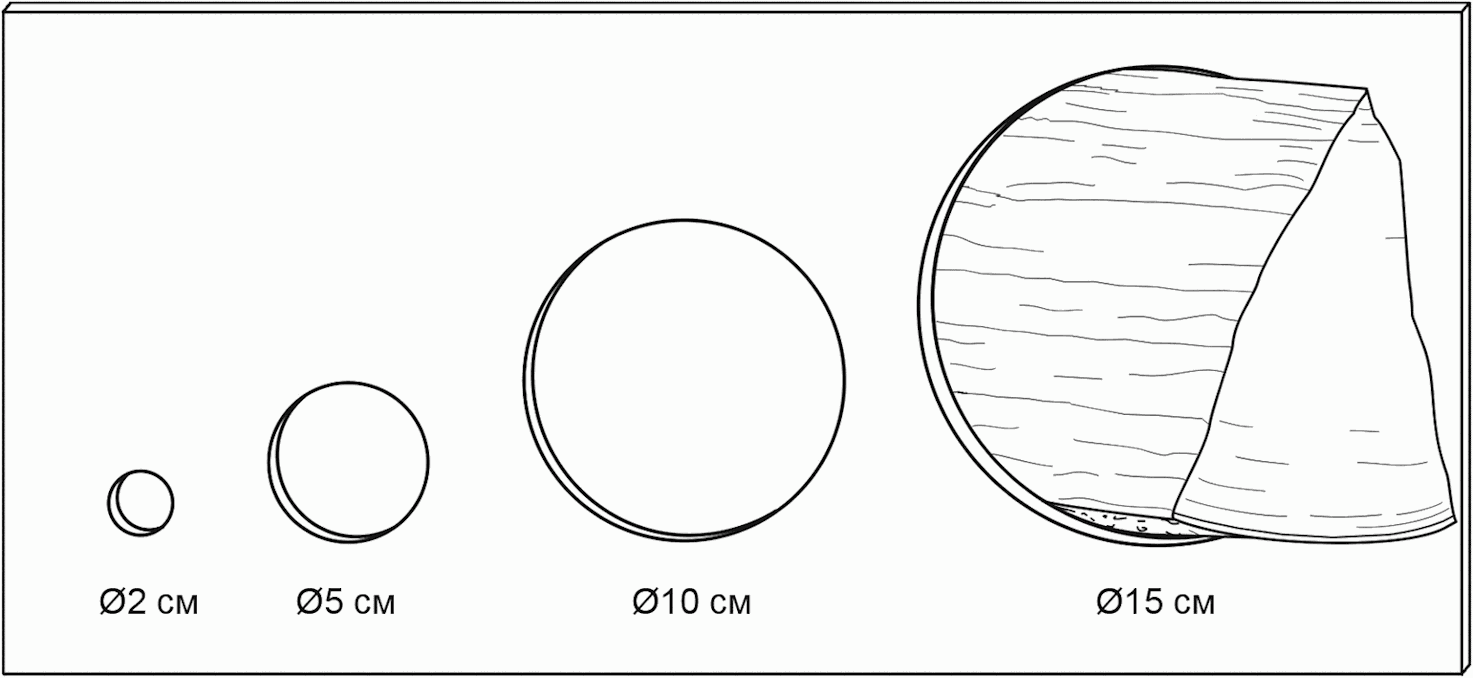

Нормируемые размеры дров показаны на рисунке 1.

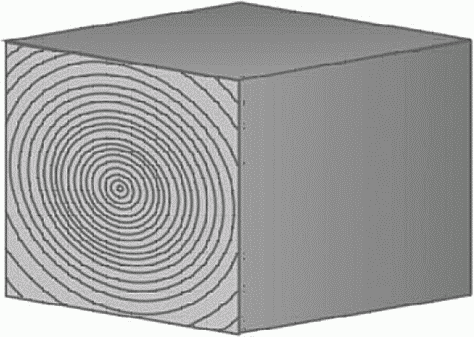

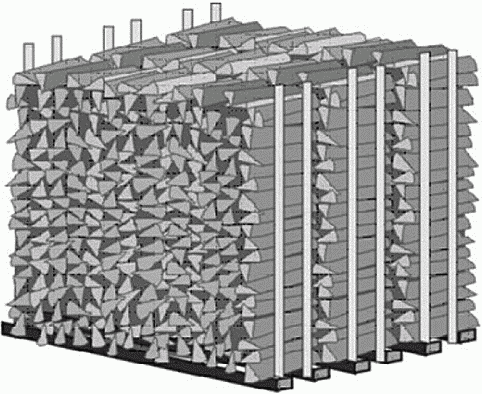

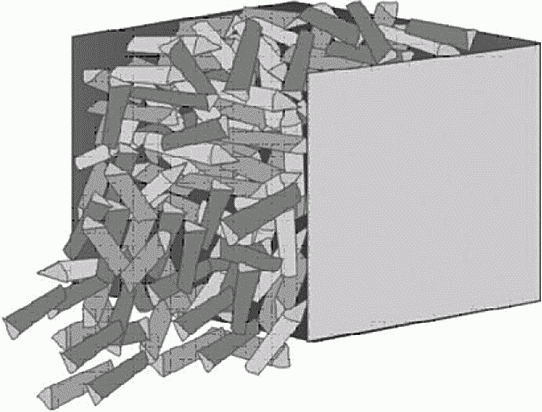

Примечание - Количество дров указывают в кубических метрах или в килограммах. Для пиломатериалов, которые могут быть уложены практически без промежутков, 1 кубометр (сплошной) - это штабель уложенной древесины, занимающий объем, равный 1 м³. 1 кубометр насыпанных навалом дров - это контейнер размером 1 м³, в который колотые дрова свободно "брошены". Такой объем называют также "насыпным кубометром". Соотношение между разными объемами зависит от размера дров и способа их укладки. Разные способы укладки кубометра дров показаны в приложении B.

Если есть информация о происхождении и способах обработки древесины или полученные ранее экспериментальные данные, свойства (технические характеристики) дров из этой древесины известны и дальнейший анализ не требуется.

При наличии сомнений поступают одним из способов, описанных ниже (наиболее подходящим):

1) используют результаты ранее проведенных анализов биотоплива или полученные экспериментальным путем показатели аналогичного сырья для сравнения с показателями, указанными в декларации;

2) для сравнения с показателями, указанными в декларации, используют типичные значения показателей (ГОСТ 33103.1, приложение B);

3) проводят анализы:

a) упрощенным методом, если такой метод доступен;

b) стандартными методами.

Ответственность за предоставление точной и достоверной информации лежит на производителе или поставщике продукции вне зависимости от того, проведен лабораторный анализ или нет. Наличие типичных значений показателей не отменяет обязанности производителя или поставщика предоставить точную и надежную информацию.

Химическую обработку биомассы, проведенную до ее заготовки, не указывают. Если у кого-либо из участников сделки по поставке биотоплива есть причины предполагать наличие серьезных загрязнений, то проводят анализ биотоплива, при котором определяют такие химические примеси как галогенсодержащие органические вещества или тяжелые металлы. Причинами для подозрений могут быть: загрязнение почвы той местности, откуда идут поставки (например, из-за наличия отвалов угольного шлама); использование искусственных насаждений, ставших сырьем для производства топлива, специально для связывания химических веществ; использование для роста растений удобрения из осадков сточных вод (полученных при очистке сточных вод или в химическом производстве).

Гниение приводит к потере массы и теплоты сгорания топлива. Считается, что поражение древесины вредителями, а также наличие только первых признаков гниения и плесени не приводят к потере массы и теплоты сгорания топлива. Плесень появляется на поверхности древесины. Количество образовавшейся плесени зависит как от влажности древесины и условий ее хранения, так и от условий окружающей среды. Изменение цвета древесины может происходить в результате химической реакции ионов железа с танинами (белый дуб) или в результате окисления при длительном пребывании на открытом воздухе или сушке в сушильной камере.

Качественные показатели продукции приводят в сопроводительном документе или в соответствующей этикетке на упаковке.

Математически связь между содержанием общей влаги влажного топлива (%) и содержанием общей влаги, отнесенной к массе сухого вещества влажного топлива U^d (%) выражается формулами:

--------------------------------

<1> Источник: Eija Alakangas, VTT.

Примечание - В Северной Америке используют меру дров - корд. 1 корд - это количество дров (уложенных ровными рядами, параллельно и компактно), занимающее объем 3,62 м³ (128 куб. фут.).

--------------------------------

<2> Источник: Eija Alakangas, VTT и Georg , .

Низшую теплоту сгорания при постоянном давлении на рабочее состояние топлива (на влажное биотопливо) , МДж/кг, вычисляют исходя из низшей теплоты сгорания на сухое состояние по формуле

где - низшая теплота сгорания при постоянном давлении на сухое состояние топлива, МДж/кг;

- массовая доля общей влаги рабочего топлива, %;

0,02443 - коэффициент, равный энтальпии испарения воды при постоянном давлении и 25 °C в расчете на 1% влаги, МДж/кг.

Количество древесного биотоплива, продаваемого домохозяйствам, обычно измеряют в единицах объема, а его низшую теплоту сгорания выражают в кВт·ч на насыпной объем. При этом указывают значения насыпной плотности и содержания влаги, которые измерены экспериментально или оценены другим способом.

Удельную энергоемкость на рабочее состояние топлива E^r, кВт·ч/м³ насыпного объема, вычисляют по формуле

где - низшая теплота сгорания при постоянном давлении на рабочее состояние биотоплива, МДж/кг;

BD^r - насыпная плотность на рабочее состояние биотоплива, т.е. масса единицы объема рабочего топлива, кг/м³ насыпного объема;

1/3,6 - коэффициент пересчета МДж на кВт·ч.

Окончательный результат записывают с точностью до 1 кВт·ч/м³.

Значения низшей теплоты сгорания и насыпной плотности, входящих в формулу, могут быть определены экспериментально или заменены типичными техническими характеристиками биотоплива. Типичные значения низшей теплоты сгорания твердых биотоплив приведены в ГОСТ 33103.1, приложение B.

Пример - Для дров с низшей теплотой сгорания на сухое состояние 19 МДж/кг (5,28 кВт·ч/кг) и фактической массовой долей влаги 15% низшая теплота сгорания на рабочее состояние равна 15,78 МДж/кг (4,38 кВт·ч/кг). При насыпной плотности 410 кг/складочный м³ удельная энергоемкость равна 1798 кВт·ч/складочный м³ или приблизительно 1800 кВт·ч/складочный м³.
