"ГОСТ ISO 5413-2015. Межгосударственный стандарт. Конусы Морзе жесткой передачи. Размеры"
(введен в действие Приказом Росстандарта от 08.06.2016 N 574-ст)

"ГОСТ ISO 5413-2015. Межгосударственный стандарт. Конусы Морзе жесткой передачи. Размеры"
(введен в действие Приказом Росстандарта от 08.06.2016 N 574-ст)


Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июня 2016 г. N 574-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНУСЫ МОРЗЕ ЖЕСТКОЙ ПЕРЕДАЧИ
РАЗМЕРЫ
Positive drive Morse tapers. Dimensions
(ISO 5413:1993, Machine tools -
Positive drive of Morse tapers, IDT)
ГОСТ ISO 5413-2015
МКС 25.100
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97
Код страны по МК (ИСО 3166) 004-97
Сокращенное наименование национального органа по стандартизации
Азербайджан
AZ
Азстандарт
Армения
AM
Минэкономики Республики Армения
Беларусь
BY
Госстандарт Республики Беларусь
Казахстан
KZ
Госстандарт Республики Казахстан
Киргизия
KG
Кыргызстандарт
Молдова
MD
Молдова-Стандарт
Россия
RU
Росстандарт
Таджикистан
TJ
Таджикстандарт
Туркмения
TM
Главгосслужба "Туркменстандартлары"
Узбекистан
UZ
Узстандарт
Украина
UA
Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. N 574-ст межгосударственный стандарт ГОСТ ISO 5413-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 5413:1993 "Станки металлорежущие. Конусы Морзе жесткой передачи" ("Machine tools - Positive drive of Morse tapers", IDT).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 29 "Инструмент" Международной организации по стандартизации (ISO).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
7 ПЕРЕИЗДАНИЕ. Май 2020 г.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
1 Область применения
Настоящий стандарт устанавливает размеры наружных и внутренних конусов Морзе жесткой передачи инструментальных хвостовиков, предназначенных для принудительной передачи крутящего момента инструмента больших диаметров, а также при обработке труднообрабатываемых материалов.
Конусы Морзе - в соответствии с ISO 296.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения).
ISO 296:1991, Machine tools - Self-holding tapers for tool shanks (Станки. Самозажимные конусы хвостовиков инструментов)
3 Размеры
Основные размеры наружного и внутреннего конусов Морзе жесткой передачи должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.

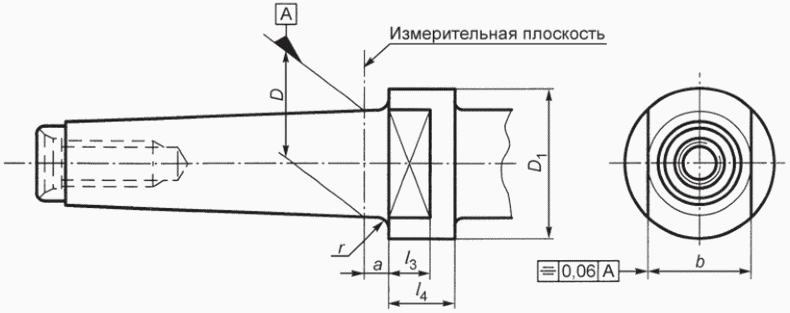

Примечания
1 Допуск симметричности - в миллиметрах.
2 Размеры D, a и другие размеры наружного конуса Морзе - по ISO 296.
Рисунок 1 - Наружный конус

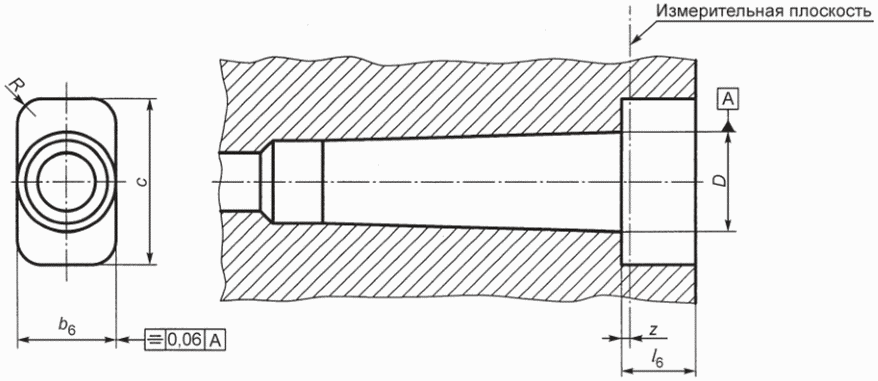

Примечания
1 Допуск симметричности - в миллиметрах.
2 Размеры D, z и другие размеры внутреннего конуса Морзе - по ISO 296.
Рисунок 2 - Внутренний конус
Таблица 1
Размеры в миллиметрах
Конус Морзе
Наружный конус
Внутренний конус
D1
b
d9
l3
l4, не менее
r
b1
H9
c, не менее
l6
R
3
36
24
12
18
1,6
24
40
12
6
4
43
32
15
23
32
50
15
8
5
60
45
18
28
2
45
65
18
10
6
85
65
25
39
3
65
90
25
12
Пример условного обозначения наружного конуса Морзе 5 жесткой передачи:
Наружный конус Морзе 5 ГОСТ ISO 5413-2015
Пример условного обозначения внутреннего конуса Морзе 5 жесткой передачи:
Внутренний конус Морзе 5 ГОСТ ISO 5413-2015
Приложение ДА
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
Обозначение ссылочного международного стандарта
Степень соответствия
Обозначение и наименование соответствующего межгосударственного стандарта
ISO 296:1991
MOD
ГОСТ 25557-2006 (ИСО 296:1991) <1> "Конусы инструментальные. Основные размеры"
Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:
- MOD - модифицированные стандарты.
--------------------------------
<1> Действует ГОСТ 25557-2016 (ISO 296:1991).
УДК 621.9.229:006.354
МКС 25.100
Ключевые слова: инструмент, хвостовики, конус Морзе жесткой передачи, размеры
