Описание

Источник публикации

М.: Стандартинформ, 2016

Примечание к документу

Текст данного документа приведен с учетом поправки, опубликованной в "ИУС", N 11, 2020.

Документ введен в действие с 01.01.2017.

Взамен ГОСТ 9324-80.

Название документа

"ГОСТ 9324-2015 (ISO 2490:2007, ISO 4468:2009). Межгосударственный стандарт. Фрезы червячные цельные чистовые для цилиндрических зубчатых колес с эвольвентным профилем. Технические условия"

(введен в действие Приказом Росстандарта от 08.06.2016 N 564-ст)

"ГОСТ 9324-2015 (ISO 2490:2007, ISO 4468:2009). Межгосударственный стандарт. Фрезы червячные цельные чистовые для цилиндрических зубчатых колес с эвольвентным профилем. Технические условия"
(введен в действие Приказом Росстандарта от 08.06.2016 N 564-ст)

Оглавление

ГОСТ 9324-2015 (ISO 2490:2007, ISO 4468:2009). Межгосударственный стандарт. Фрезы червячные цельные чистовые для цилиндрических зубчатых колес с эвольвентным профилем. Технические условия

3 Технические требования

4 Методы измерения, допуски и предельные отклонения проверяемых параметров

5 Правила приемки

6 Методы контроля и испытаний

7 Транспортирование и хранение

Приложение A Размеры червячных фрез многозаходных

Приложение ДА Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененных международных стандартах

Приложение ДБ Сопоставление структуры настоящего стандарта со структурой примененных в нем международных стандартов

Приложение ДВ Информация о причинах включения в стандарт дополнительных положений по сравнению с примененными международными стандартами

Введен в действие

Приказом Федерального агентства

по техническому регулированию

и метрологии

от 8 июня 2016 г. N 564-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФРЕЗЫ ЧЕРВЯЧНЫЕ ЦЕЛЬНЫЕ ЧИСТОВЫЕ ДЛЯ ЦИЛИНДРИЧЕСКИХ

ЗУБЧАТЫХ КОЛЕС С ЭВОЛЬВЕНТНЫМ ПРОФИЛЕМ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Finishing solid hobs for cylindrical involute

gears. Specifications

(ISO 2490:2007, MOD

ISO 4468:2009, MOD)

ГОСТ 9324-2015

(ISO 2490:2007, ISO 4468:2009)

Группа Г23

МКС 25.100.20

ОКП 39 1813

39 1814

Дата введения

1 января 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-п)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба "Туркменстандартлары"
Узбекистан	UZ	Узстандарт
Украина	UA	Минэкономразвития Украины

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения (приложения) следующих международных стандартов:

- ISO 2490:2007 "Фрезы червячные зуборезные цельные модулей от 0,5 до 40 мм с осевыми или торцовыми шпоночными пазами. Номинальные размеры" ("Solid (monoblock) gear hobs with tenon drive or axial keyway, 0,5 to 40 module - Nominal dimensions", MOD);

- ISO 4468:2009 "Фрезы червячные зуборезные. Требования к точности" ("Gear hobs - Accuracy requirements", MOD).

При этом потребности национальных экономик стран, указанных выше, и особенности межгосударственной стандартизации учтены в дополнительных разделах, пунктах, которые выделены путем заключения в рамки из тонких линий или выделены полужирным курсивом, а информация с объяснением причин включения этих положений приведена в дополнительном приложении ДВ.

Объединение указанных стандартов в настоящем стандарте обусловлено тем, что допуски и предельные отклонения проверяемых параметров по стандарту ISO 4468:2009 относятся к размерам, приведенным в стандарте ISO 2490:2007.

Международные стандарты разработаны техническим комитетом по стандартизации ISO/TC 29 "Инструмент", подкомитетом SC 2 "Высокоскоростные режущие стальные инструменты и приспособления к ним", Международной организацией по стандартизации (ISO).

Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в применяемых международных стандартах, приведены в дополнительном приложении ДА.

Сопоставление структуры настоящего стандарта со структурой применяемых в нем международных стандартов приведено в дополнительном приложении ДБ.

5 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. N 564-ст межгосударственный стандарт ГОСТ 9324-2015 (ISO 2490:2007, ISO 4468:2009) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

6 ВЗАМЕН ГОСТ 9324-80

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на фрезы червячные цельные чистовые одно- и многозаходные модулей от 0,5 до 40 мм.

ИС NORMPROD: примечание.

ГОСТ 13755-81 утратил силу с 01.01.2017 в связи с введением в действие ГОСТ 13755-2015 (Приказ Росстандарта от 13.11.2015 N 1786-ст).

Фрезы предназначены для обработки цилиндрических зубчатых колес с эвольвентным профилем с исходным контуром по ГОСТ 9587 и ГОСТ 13755.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм

ГОСТ 1050-2013 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу

ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-85) Образцы шероховатости поверхности (сравнения). Общие технические условия

ГОСТ 9472-90 (ИСО 240-75) Крепление инструментов на оправках. Типы и размеры

ГОСТ 9587-81 Основные нормы взаимозаменяемости. Передачи зубчатые мелкомодульные. Исходный контур

ГОСТ 9847-79 Приборы оптические для измерения параметров шероховатости поверхности. Типы и основные параметры

ИС NORMPROD: примечание.

ГОСТ 13755-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические эвольвентные. Исходный контур

ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение

ГОСТ 19265-73 Прутки и полосы из быстрорежущей стали. Технические условия

ГОСТ 19300-86 Средства измерения шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры

ГОСТ 20799-88 Масла индустриальные. Технические условия

ГОСТ 23726-79 Инструмент металлорежущий и дереворежущий. Приемка

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

ГОСТ 30893.1-2002 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Технические требования

3.1 Типы и основные размеры

3.1.1 Фрезы следует изготовлять двух типов:

1 - с осевым шпоночным пазом;

2 - с торцовым шпоночным пазом.

3.1.2 Фрезы следует изготовлять двух исполнений:

1 - уменьшенных габаритов (для модулей от 0,5 до 2 мм включительно);

2 - нормальных габаритов (для модулей от 1 до 40 мм включительно).

3.1.3 Фрезы изготовляются классов точности: 4A, 3A, 2A, A, B, C и D.

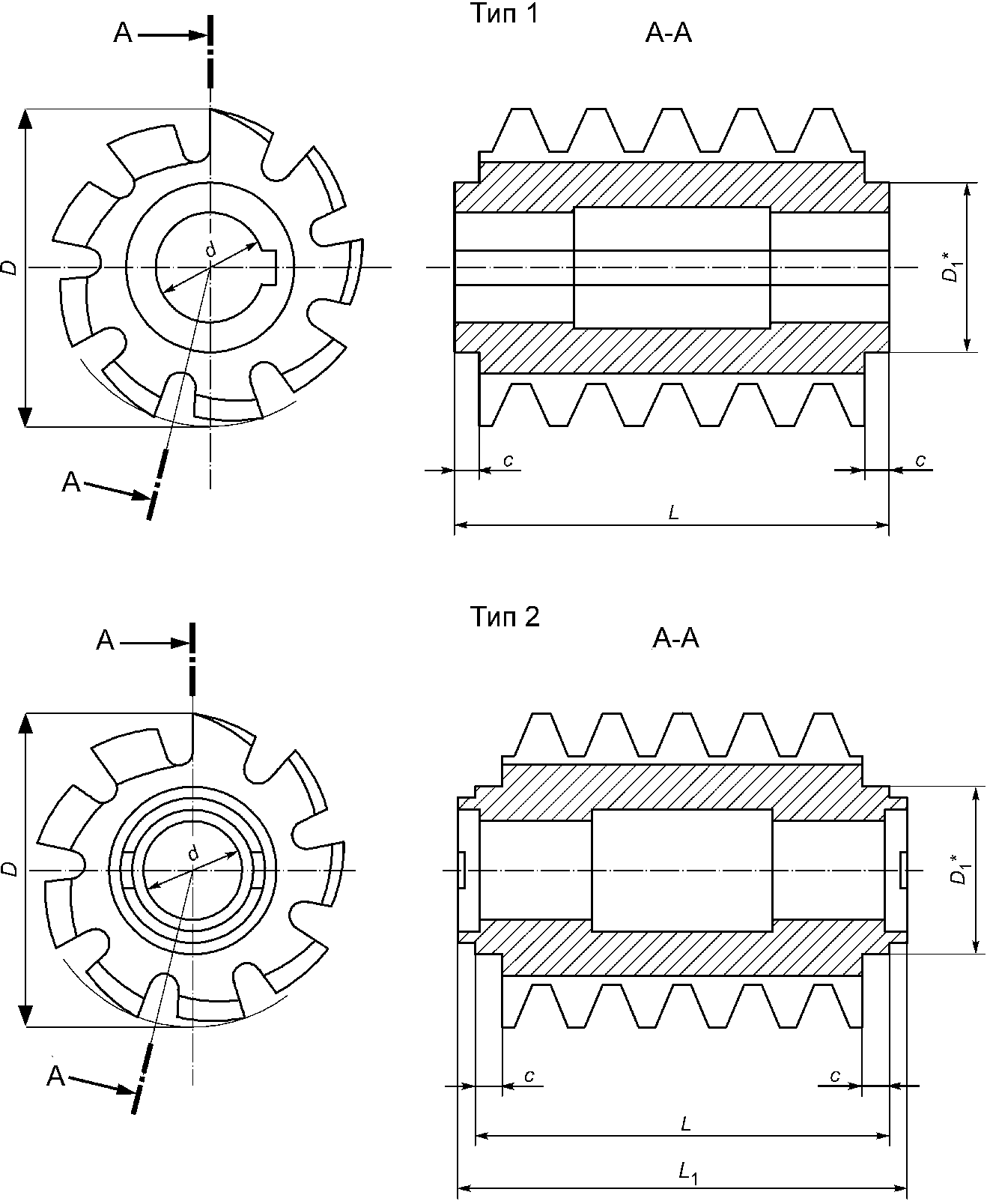

3.1.4 Основные параметры фрез должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

--------------------------------

<*> Диаметр буртика D₁ - по согласованию с изготовителем.

Рисунок 1

Таблица 1

Основные параметры фрез исполнения 1

Размеры в миллиметрах

Модуль для ряда		D	d	L	L₁	c, не менее	Число стружечных канавок
1	2	D	d	L	L₁	c, не менее	Число стружечных канавок
0,5	-	24	8	10	-	1	12
-	0,55	24	8	10	-	1	12
0,6	-	24	8	10	-	1	12
-	0,7	24	8	10	-	1	12
-	0,75	24	8	12	-	1	12
0,8	-	24	8	12	-	1	12
-	0,9	24	8	12	-	1	12
1	-	24	8	12	-	1	12
0,5	-	32	10	20	30	2	12
-	0,55	32	10	20	30	2	12
0,6	-	32	10	20	30	2	12
-	0,7	32	10	20	30	2	12
-	0,75	32	10	20	30	2	12
0,8	-	32	10	20	30	2	12
-	0,9	32	10	20	30	2	12
1	-	32	10	20	30	2	12
-	1,125	32	10	20	30	2	12
1,25	-	40	10	25	35	2	10
-	1,375	40	10	25	35	2	10
1,50	-	40	10	25	35	2	10
-	1,75	40	10	30	40	2	10
2	-	40	10	30	40	2	10
0,5	-	32	13	20	30	2	12
-	0,55	32	13	20	30	2	12
0,6	-	32	13	20	30	2	12
-	0,7	32	13	20	30	2	12
-	0,75	32	13	20	30	2	12
0,8	-	32	13	20	30	2	12
-	0,9	32	13	20	30	2	12
1	-	32	13	20	30	2	12
-	1,125	32	13	20	30	2	12
1,25	-	40	13	25	35	2	10
-	1,375	40	13	25	35	2	10
1,5	-	40	13	25	35	2	10
-	1,75	40	13	30	40	2	10
2	-	40	13	30	40	2	10

Таблица 2

Основные параметры фрез исполнения 2

Размеры в миллиметрах

Модуль для ряда		D	d	L	L₁	c, не менее	Число стружечных канавок
1	2	D	d	L	L₁	c, не менее	Число стружечных канавок
1	-	50	22	50	65	4	14
-	1,125	50	22	50	65	4	14
1,25	-	50	22	50	65	4	14
-	1,375	50	22	50	65	4	14
1,5	-	55	22	55	70	4	14
-	1,75	55	22	55	70	4	14
2	-	65	27	60	75	4	14
-	2,25	65	27	60	75	4	14
2,5	-	70	27	65	80	4	14
-	2,75	70	27	65	80	4	14
3	-	75	32	70	85	4	14
-	3,5	80	32	75	90	4	14
4	-	85	32	80	95	4	14
-	4,5	90	32	85	100	4	14
5	-	95	32	90	105	4	14
-	5,5	100	32	95	110	5	12
6	-	105	32	100	115	5	12
-	6,5	110	32	110	125	5	12
-	7	115	32	115	130	5	12
8	-	120	32	140	160	5	10
-	9	125	32	140	160	5	10
10	-	130	32	170	190	5	10
-	11	150	40	170	190	6	9
12	-	160	40	200	220	6	9
-	14	180	40	200	220	6	9
16	-	200	50	250	275	6	9
-	18	220	50	250	275	6	9
20	-	240	60	300	325	6	9
-	22	250	60	300	325	6	9
25	-	280	60	360	385	6	9
-	28	320	80	400	430	6	9
32	-	350	80	450	480	6	9
-	36	380	80	450	480	6	9
40	-	400	80	480	510	6	9

Пример условного обозначения червячной фрезы типа 1, исполнения 1, модулем 0,5 мм, наружным диаметром 32 мм, диаметром посадочного отверстия 10 мм, класса точности 2A:

Фреза 1 - 1 - 0,5 - 32 - 10 - 2A ГОСТ 9324-2015

То же фрезы типа 2, исполнения 2, модулем 1,5 мм, класса точности 2A:

Фреза 2 - 2 - 1,5 - 2A ГОСТ 9324-2015

3.1.5 Фрезы следует изготовлять с передним углом 0°, задним углом 9 - 12°.

3.1.6 Предельные отклонения размеров D, L и L₁ - по классу допуска "c" - в соответствии с ГОСТ 30893.1.

3.1.7 Размеры и предельные отклонения шпоночных пазов - по ГОСТ 9472.

3.1.8 Фрезы с углом подъема витка до 6° допускается изготовлять с прямыми осевыми стружечными канавками.

3.1.9 Фрезы следует изготовлять правозаходными, левозаходные - по заказу.

3.1.10 Фрезы червячные по настоящему стандарту могут изготовляться многозаходные - в соответствии с приложением A.

3.2 Характеристики

3.2.1 Фрезы следует изготовлять из быстрорежущей стали по ГОСТ 19265.

3.2.2 Твердость фрез должна быть не менее 63...65 HRC. Твердость фрез из быстрорежущей стали с содержанием ванадия 3% и более и кобальта 5% и более должна быть выше на 1 - 2 единицы HRC.

3.2.3 На поверхностях фрез не должно быть трещин и следов коррозии, на шлифованных поверхностях не должно быть забоин и выкрошенных мест.

3.2.4 Шлифованная часть зубьев фрез, обеспечивающая требуемую точность профиля, должна быть не менее 1/2 длины зуба, считая по окружности вершин зубьев - для фрез модулей до 4 мм включительно, и 1/3 - для фрез модулей свыше 4 мм.

3.2.5 Параметры шероховатости поверхностей фрез по ГОСТ 2789 не должны быть более указанных в таблице 3.

Таблица 3
	Наименование поверхности	Параметр шероховатости, мкм, для модулей, мм
		от 0,5 до 0,9 включ.	св. 0,9 до 3,5 включ.	св. 3,5 до 10 включ.	св. 10	от 0,5 до 0,9 включ.	св. 0,9 до 3,5 включ.	св. 3,5 до 10 включ.	св. 10	от 0,5 до 0,9 включ.	св. 0,9 до 3,5 включ.	св. 3,5 до 10 включ.	св. 10	от 0,5 до 0,9 включ.	св. 0,9 до 3,5 включ.	св. 3,5 до 10 включ.	св. 10
		класса точности фрез
		4A, 3A, 2A				A				B				C, D
	Посадочное отверстие, Ra	0,2	0,4	0,4	0,4	0,4	0,4	0,4	0,4	0,4	0,4	0,8	0,8	0,8	0,8	0,8	1,6
	Передняя поверхность, Rz	1,6	1,6	1,6	1,6	3,2	3,2	3,2	3,2	3,2	3,2	3,2	6,3	6,3	6,3	6,3	6,3
	Задняя боковая поверхность зуба, Rz	1,6	1,6	1,6	3,2	1,6	1,6	1,6	3,2	3,2	3,2	3,2	6,3	6,3	6,3	6,3	6,3
	Задняя поверхность по вершине зуба, Rz	1,6	1,6	1,6	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	6,3	6,3	6,3	6,3	6,3
	Цилиндрическая поверхность буртика, Rz	1,6	1,6	1,6	3,2	1,6	1,6	1,6	3,2	3,2	3,2	3,2	6,3	6,3	6,3	6,3	6,3
	Торец буртика, Ra	0,2	0,4	0,4	0,8	0,4	0,4	0,4	0,8	0,4	0,8	0,8	1,6	1,6	1,6	1,6	1,6

3.2.6 Поля допусков диаметров посадочных отверстий должны соответствовать указанным в таблице 4.

Таблица 4

Класс точности фрезы	Поле допуска для посадочного отверстия диаметром, мм
	8	10	13	22	27	32	40	50	60	80
4A	H3
3A	H3			H4
2A
A	H4			H5
B	H5
C	H6
D

3.2.7 Средний

и установленный T_у периоды стойкости червячных фрез при условиях испытаний, приведенных в разделе 6, должны соответствовать указанным в таблице 5.

Таблица 5

Модуль, мм

, мин.

Т_у, мин.

От 0,5 до 1 включ.

180

Св. 1 до 10 включ.

240

120

Св. 10 до 14 включ.

360

180

Св. 14

540

270

3.2.8 Критерием затупления фрез является допустимый износ по задней поверхности зубьев, значения которого должны быть не более указанных в таблице 6.

Таблица 6

В миллиметрах

ИС NORMPROD: примечание.

В официальном тексте документа, допущена опечатка: вероятно имеется в виду обозначение Модуль, m, а не Модуль,

Модуль,

Допустимый износ

От 0,5 до 1 включ.

0,25

Св. 1 до 10 включ.

0,30

Св. 10 до 14 включ.

0,50

Св. 14

0,60

3.2.9 Маркировка

На торцах фрезы должны быть нанесены:

- товарный знак предприятия-изготовителя;

- модуль;

- угол профиля;

- обозначение класса точности;

- угол подъема витка;

- ход винтовой стружечной канавки;

- буква "Л" - для левозаходных фрез;

- марка стали.

Допускается маркировать вместо обозначения марки стали буквы HSS, для марок стали, содержащих кобальт - буквы HSSCo.

3.2.9.1 Транспортная маркировка и маркировка потребительской тары - по ГОСТ 18088.

3.2.10 Упаковка - по ГОСТ 18088.

4 Методы измерения, допуски и предельные отклонения проверяемых параметров

4.1 Методы измерения проверяемых параметров, приведенных в таблице 8, оговариваются при заказе и указаны в таблице 7.

Таблица 7

Наименование проверяемого параметра	Метод измерения
Наименование проверяемого параметра	поэлементный	комплексный
Радиальное биение буртиков	1	1
Торцовое биение буртиков	2	2
Радиальное биение по вершинам зубьев	3	3
Профиль передней поверхности	4	4
Разность соседних окружных шагов	5	5
Накопленная погрешность окружных шагов стружечных канавок	6	6
Направление стружечных канавок	7	7
Профиль зуба	8	8A
Толщина зуба	9 или 9A и 9B	9 или 9A и 9B
Винтовая линия от зуба к зубу	10	10
Винтовая линия на одном обороте	11	11A
Винтовая линия на трех оборотах	12	12A
Погрешность зацепления от зуба к зубу	-	13
Погрешность зацепления	-	14
Отклонение осевого шага между заходами	15	15
Суммарное отклонение осевого шага на трех заходах	16	16

4.2 Допуски и предельные отклонения проверяемых параметров должны соответствовать указанным в таблице 8.

Таблица 8

Метод измерения	Рисунок	Проверяемый параметр	Диапазон модулей, m, мм	Допуск и предельное отклонение, мкм, для класса точности
Метод измерения	Рисунок	Проверяемый параметр	Диапазон модулей, m, мм	4A	3A	2A	A	B	C	D
1	Радиальное биение цилиндрической поверхности буртиков относительно оси фрезы	Радиальное биение буртиков	От 0,5 до 1 включ.	2	2	3	4	7	7	9
			Св. 1 до 2 включ.	2	2	3	4	7	7	9
			Св. 2 до 3,5 включ.	2	3	4	6	9	9	12
			Св. 3,5 до 6 включ.	2	3	5	7	11	11	15
			Св. 6 до 10 включ.	3	4	6	9	14	14	18
			Св. 10 до 16 включ.	4	5	8	11	17	17	23
			Св. 16 до 25 включ.	5	7	10	14	22	22	28
			Св. 25 до 40 включ.	6	9	13	18	29	29	38
2	Биение торцовой поверхности буртиков	Торцовое биение буртиков	От 0,5 до 1 включ.	2	2	3	4	6	6	8
			Св. 1 до 2 включ.	2	2	3	4	6	6	8
			Св. 2 до 3,5 включ.	2	2	3	5	7	7	10
			Св. 3,5 до 6 включ.	2	3	4	6	9	9	12
			Св. 6 до 10 включ.	3	4	5	7	12	12	15
			Св. 10 до 16 включ.	3	5	6	9	14	14	19
			Св. 16 до 25 включ.	4	6	8	11	18	18	24
			Св. 25 до 40 включ.	5	7	11	15	24	24	31
3	Радиальное биение вершин зубьев фрезы относительно оси фрезы	Радиальное биение по вершинам зубьев	От 0,5 до 1 включ.	8	12	17	24	43	86	113
			Св. 1 до 2 включ.	8	12	17	24	43	86	113
			Св. 2 до 3,5 включ.	10	15	21	30	53	106	140
			Св. 3,5 до 6 включ.	13	18	26	37	66	132	174
			Св. 6 до 10 включ.	16	23	33	46	83	166	219
			Св. 10 до 16 включ.	20	29	41	58	104	207	274
			Св. 16 до 25 включ.	25	36	51	72	130	259	342
			Св. 25 до 40 включ.	33	48	67	95	171	342	451
4	Прямолинейность и наклон линии пересечения передней поверхности и плоскости, перпендикулярной оси фрезы на рабочей высоте зуба	Профиль передней поверхности	От 0,5 до 1 включ.	6	9	13	19	33	33	44
			Св. 1 до 2 включ.	6	9	13	19	33	33	44
			Св. 2 до 3,5 включ.	8	12	16	23	42	42	55
			Св. 3,5 до 6 включ.	10	14	20	29	52	52	68
			Св. 6 до 10 включ.	13	18	26	36	65	65	86
			Св. 10 до 16 включ.	16	23	32	45	1	81	107
			Св. 16 до 25 включ.	20	28	40	56	101	101	134
			Св. 25 до 40 включ.	26	37	53	74	134	134	177
5	Наибольшая алгебраическая разность отклонений соседних окружных шагов стружечных канавок по окружности, близкой к средней расчетной	Разность соседних окружных шагов	От 0,5 до 1 включ.	7	10	15	21	37	37	49
			Св. 1 до 2 включ.	7	10	15	21	37	37	49
			Св. 2 до 3,5 включ.	9	13	18	26	46	46	61
			Св. 3,5 до 6 включ.	11	16	23	32	58	58	76
			Св. 6 до 10 включ.	14	20	29	40	73	73	96
			Св. 10 до 16 включ.	18	25	36	50	91	91	120
			Св. 16 до 25 включ.	22	32	45	63	113	113	150
			Св. 25 до 40 включ.	29	42	59	83	150	150	198
6	Наибольшая алгебраическая разность значений накопленной погрешности в пределах одного оборота по окружности, близкой к средней расчетной	Накопленная погрешность окружных шагов стружечных канавок	От 0,5 до 1 включ.	14	19	27	39	69	69	92
			Св. 1 до 2 включ.	14	19	27	39	69	69	92
			Св. 2 до 3,5 включ.	17	24	34	48	86	86	114
			Св. 3,5 до 6 включ.	21	30	42	60	107	107	142
			Св. 6 до 10 включ.	26	37	53	75	135	135	178
			Св. 10 до 16 включ.	33	47	66	94	168	168	223
			Св. 16 до 25 включ.	41	59	83	117	211	211	278
			Св. 25 до 40 включ.	54	77	110	154	278	278	368
7	Отклонение передней поверхности от номинального расположения, отнесенное на 100 мм длины рабочей части фрезы	Направление стружечных канавок на длине 100 мм	От 0,5 до 40 включ.	+/- 28	+/- 40	+/- 57	+/- 80	+/- 100	+/- 114	+/- 185
8	Расстояние по нормали между двумя номинальными профилями, ограничивающими действительный профиль, измеренное в заданном сечении в пределах рабочего участка зуба	Профиль зуба (однозаходные фрезы)	От 0,5 до 1 включ.	3	4	5	7	15	30	39
			Св. 1 до 2 включ.	3	4	5	7	15	30	39
			Св. 2 до 3,5 включ.	3	5	7	9	18	37	49
			Св. 3,5 до 6 включ.	4	6	8	11	23	46	61
			Св. 6 до 10 включ.	5	7	10	14	29	58	76
			Св. 10 до 16 включ.	6	9	13	18	36	72	95
			Св. 16 до 25 включ.	8	11	16	23	45	90	119
			Св. 25 до 40 включ.	10	15	21	30	59	119	157
		Профиль зуба (двухзаходные фрезы)	От 0,5 до 1 включ.	3	5	7	9	19	37	49
			Св. 1 до 2 включ.	3	5	7	9	19	37	49
			Св. 2 до 3,5 включ.	4	6	8	12	23	46	61
			Св. 3,5 до 6 включ.	5	7	10	14	29	57	76
			Св. 6 до 10 включ.	6	9	13	18	36	72	95
			Св. 10 до 16 включ.	8	11	16	23	45	90	119
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Профиль зуба (трех- или четырехзаходные фрезы)	От 0,5 до 1 включ.	4	6	8	12	23	46	61
			Св. 1 до 2 включ.	4	6	8	12	23	46	61
			Св. 2 до 3,5 включ.	5	7	10	14	29	58	76
			Св. 3,5 до 6 включ.	6	9	13	18	36	72	95
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Профиль зуба (пяти-, шести- или семизаходные фрезы)	От 0,5 до 1 включ.	5	7	10	14	29	58	76
			Св. 1 до 2 включ.	5	7	10	14	29	58	76
			Св. 2 до 3,5 включ.	6	9	13	18	36	72	95
			Св. 3,5 до 6 включ.	-	-	-	-	-	-	-
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
8A	Расстояние по нормали между двумя номинальными профилями, ограничивающими действительный профиль, измеренное в заданном сечении в пределах рабочего участка зуба при использовании проверки линии зацепления	Профиль зуба (однозаходные фрезы)	От 0,5 до 1 включ.	4	6	9	13	25	50	67
			Св. 1 до 2 включ.	4	6	9	13	25	50	67
			Св. 2 до 3,5 включ.	5	8	11	16	31	63	83
			Св. 3,5 до 6 включ.	7	10	14	20	39	78	103
			Св. 6 до 10 включ.	9	12	17	24	49	98	129
			Св. 10 до 16 включ.	11	15	22	31	61	112	162
			Св. 16 до 25 включ.	13	19	27	38	77	153	202
			Св. 25 до 40 включ.	18	25	36	50	101	202	267
		Профиль зуба (двухзаходные фрезы)	От 0,5 до 1 включ.	6	8	11	16	32	63	83
			Св. 1 до 2 включ.	6	8	11	16	32	63	83
			Св. 2 до 3,5 включ.	7	10	14	20	39	78	104
			Св. 3,5 до 6 включ.	9	12	17	24	49	98	129
			Св. 6 до 10 включ.	11	15	22	31	61	122	162
			Св. 10 до 16 включ.	13	19	27	38	77	153	202
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Профиль зуба (трех- или четырехзаходные фрезы)	От 0,5 до 1 включ.	7	10	14	20	39	79	104
			Св. 1 до 2 включ.	7	10	14	20	39	79	104
			Св. 2 до 3,5 включ.	9	12	17	24	49	98	129
			Св. 3,5 до 6 включ.	11	15	22	30	61	122	161
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Профиль зуба (пяти-, шести- или семизаходные фрезы)	От 0,5 до 1 включ.	9	12	17	25	49	96	130
			Св. 1 до 2 включ.	9	12	17	25	49	96	130
			Св. 2 до 3,5 включ.	11	15	22	31	61	122	161
			Св. 3,5 до 6 включ.	-	-	-	-	-	-	-
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
9	Отклонение толщины зуба, измеренное на высоте головки в нормируемом сечении (только в минус)	Толщина зуба	От 0,5 до 1 включ.	16	16	22	22	45	45	57
			Св. 1 до 2 включ.	16	16	22	22	45	45	57
			Св. 2 до 3,5 включ.	20	20	28	28	55	55	70
			Св. 3,5 до 6 включ.	24	24	34	34	69	69	87
			Св. 6 до 10 включ.	31	31	43	43	86	86	110
			Св. 10 до 16 включ.	38	38	54	54	108	108	137
			Св. 16 до 25 включ.	48	48	68	68	135	135	171
			Св. 25 до 40 включ.	63	63	89	89	178	178	226
9A	Отклонение толщины зуба, измеренное на высоте головки в нормируемом сечении (только в плюс)	Толщина на головке зуба	От 0,5 до 1 включ.	Отклонения, указанные в методе измерения 9, должны быть поделены на величину 2 tg ( - угол профиля исходного контура)
			Св. 1 до 2 включ.
			Св. 2 до 3,5 включ.
			Св. 3,5 до 6 включ.
			Св. 6 до 10 включ.
			Св. 10 до 16 включ.
			Св. 16 до 25 включ.
			Св. 25 до 40 включ.
9B	Отклонение между максимальной и минимальной толщиной зубьев вдоль стружечной канавки	Толщина зуба, измеренная вдоль стружечной канавки (однозаходные фрезы)	От 0,5 до 1 включ.	4	6	8	Метод измерения 9B применяется только для классов точности 4A, 3A и 2A
			Св. 1 до 2 включ.	4	6	8
			Св. 2 до 3,5 включ.	5	7	10
			Св. 3,5 до 6 включ.	6	9	13
			Св. 6 до 10 включ.	8	12	16
			Св. 10 до 16 включ.	10	14	20
			Св. 16 до 25 включ.	13	18	26
			Св. 25 до 40 включ.	17	24	34
		Толщина зуба, измеренная вдоль стружечной канавки (двухзаходные фрезы)	От 0,5 до 1 включ.	5	7	11
			Св. 1 до 2 включ.	5	7	11
			Св. 2 до 3,5 включ.	6	9	13
			Св. 3,5 до 6 включ.	8	11	16
			Св. 6 до 10 включ.	10	14	20
			Св. 10 до 16 включ.	13	18	26
			Св. 16 до 25 включ.	-	-	-
			Св. 25 до 40 включ.	-	-	-
		Толщина зуба, измеренная вдоль стружечной канавки (трех- и четырехзаходные фрезы)	От 0,5 до 1 включ.	6	9	13
			Св. 1 до 2 включ.	6	9	13
			Св. 2 до 3,5 включ.	8	12	16
			Св. 3,5 до 6 включ.	10	14	20
			Св. 6 до 10 включ.	-	-	-
			Св. 10 до 16 включ.	-	-	-
			Св. 16 до 25 включ.	-	-	-
			Св. 25 до 40 включ.	-	-	-
		Толщина зуба, измеренная вдоль стружечной канавки (пяти-, шести- и семизаходные фрезы)	От 0,5 до 1 включ.	8	12	16
			Св. 1 до 2 включ.	8	12	16
			Св. 2 до 3,5 включ.	10	14	20
			Св. 3,5 до 6 включ.	-	-	-
			Св. 6 до 10 включ.	-	-	-
			Св. 10 до 16 включ.	-	-	-
			Св. 16 до 25 включ.	-	-	-
			Св. 25 до 40 включ.	-	-	-
10	Наибольшая разность отклонений точек режущих кромок фрезы, лежащих на цилиндре, соосном с отверстием фрезы, относительно теоретической винтовой линии, измеренная на нормируемом участке	Винтовая линия от зуба к зубу (однозаходные фрезы)	От 0,5 до 1 включ.	2	3	4	6	12	24	31
			Св. 1 до 2 включ.	2	3	4	6	12	24	31
			Св. 2 до 3,5 включ.	3	4	5	7	15	30	39
			Св. 3,5 до 6 включ.	3	5	7	9	18	37	48
			Св. 6 до 10 включ.	4	6	8	12	23	46	61
			Св. 10 до 16 включ.	5	7	10	14	29	58	76
			Св. 16 до 25 включ.	6	9	13	18	36	72	95
			Св. 25 до 40 включ.	8	12	17	24	48	95	125
		Винтовая линия от зуба к зубу (двухзаходные фрезы)	От 0,5 до 1 включ.	3	4	5	7	15	30	39
			Св. 1 до 2 включ.	3	4	5	7	15	30	39
			Св. 2 до 3,5 включ.	3	5	7	9	18	37	49
			Св. 3,5 до 6 включ.	4	6	8	11	23	46	61
			Св. 6 до 10 включ.	5	7	10	14	29	58	76
			Св. 10 до 16 включ.	6	9	13	18	36	72	95
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Винтовая линия от зуба к зубу (трех- и четырехзаходные фрезы)	От 0,5 до 1 включ.	3	5	7	9	19	37	49
			Св. 1 до 2 включ.	3	5	7	9	19	37	49
			Св. 2 до 3,5 включ.	4	6	8	12	23	46	61
			Св. 3,5 до 6 включ.	5	7	10	14	29	57	76
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Винтовая линия от зуба к зубу (пяти-, шести- и семизаходные фрезы)	От 0,5 до 1 включ.	4	6	8	12	23	46	61
			Св. 1 до 2 включ.	4	6	8	12	23	46	61
			Св. 2 до 3,5 включ.	5	7	10	14	29	58	76
			Св. 3,5 до 6 включ.	-	-	-	-	-	-	-
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
11		Винтовая линия на одном обороте (для фрез с числом заходов от 1 до 7)	От 0,5 до 1 включ.	4	5	7	10	21	42	55
			Св. 1 до 2 включ.	4	5	7	10	21	42	55
			Св. 2 до 3,5 включ.	5	6	9	13	26	52	68
			Св. 3,5 до 6 включ.	6	8	11	16	32	64	85
			Св. 6 до 10 включ.	7	10	14	20	40	81	106
			Св. 10 до 16 включ.	9	13	18	25	50	101	133
			Св. 16 до 25 включ.	11	16	22	32	63	126	166
			Св. 25 до 40 включ.	15	21	30	42	83	166	220
11A		Винтовая линия на одном обороте при использовании проверки линии зацепления	От 0,5 до 1 включ.	4	6	8	12	24	48	63
			Св. 1 до 2 включ.	4	6	8	12	24	48	63
			Св. 2 до 3,5 включ.	5	7	10	15	30	59	78
			Св. 3,5 до 6 включ.	6	9	13	18	37	73	97
			Св. 6 до 10 включ.	8	12	16	23	46	92	122
			Св. 10 до 16 включ.	10	14	20	29	58	115	152
			Св. 16 до 25 включ.	13	18	26	36	72	144	190
			Св. 25 до 40 включ.	17	24	34	48	95	190	251
12		Винтовая линия на трех оборотах (для фрез с числом заходов от 1 до 7)	От 0,5 до 1 включ.	7	10	14	19	39	77	102
			Св. 1 до 2 включ.	7	10	14	19	39	77	102
			Св. 2 до 3,5 включ.	8	12	17	24	48	96	127
			Св. 3,5 до 6 включ.	10	15	21	30	60	119	158
			Св. 6 до 10 включ.	13	19	27	37	75	150	198
			Св. 10 до 16 включ.	16	23	33	47	94	187	247
			Св. 16 до 25 включ.	20	29	42	59	117	234	309
			Св. 25 до 40 включ.	27	39	55	77	154	309	408
12A		Винтовая линия на трех оборотах при использовании проверки линии зацепления (для фрез с числом заходов от 1 до 7)	От 0,5 до 1 включ.	9	13	19	27	53	107	141
			Св. 1 до 2 включ.	9	13	19	27	53	107	141
			Св. 2 до 3,5 включ.	12	17	24	33	66	133	175
			Св. 3,5 до 6 включ.	14	21	29	41	83	165	218
			Св. 6 до 10 включ.	18	26	37	52	104	207	274
			Св. 10 до 16 включ.	23	32	46	65	130	259	342
			Св. 16 до 25 включ.	28	41	58	81	162	324	428
			Св. 25 до 40 включ.	37	53	76	107	214	428	565
13	Наибольшая разность отклонений точек режущих кромок, лежащих на линии зацепления, относительно теоретической винтовой поверхности, измеренная на нормируемом участке	Погрешность зацепления от зуба к зубу (однозаходные фрезы)	От 0,5 до 1 включ.	2	3	4	6	12	24	31
			Св. 1 до 2 включ.	2	3	4	6	12	24	31
			Св. 2 до 3,5 включ.	3	4	5	7	15	30	39
			Св. 3,5 до 6 включ.	3	5	7	9	18	37	48
			Св. 6 до 10 включ.	4	6	8	12	23	46	61
			Св. 10 до 16 включ.	5	7	10	14	29	58	76
			Св. 16 до 25 включ.	6	9	13	18	36	72	95
			Св. 25 до 40 включ.	8	12	17	24	48	95	125
		Погрешность зацепления от зуба к зубу (двухзаходные фрезы)	От 0,5 до 1 включ.	3	4	5	7	15	30	39
			Св. 1 до 2 включ.	3	4	5	7	15	30	39
			Св. 2 до 3,5 включ.	3	5	7	9	18	37	49
			Св. 3,5 до 6 включ.	4	6	8	11	23	46	61
			Св. 6 до 10 включ.	5	7	10	14	29	58	76
			Св. 10 до 16 включ.	6	9	13	18	36	72	95
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Погрешность зацепления от зуба к зубу (трех- и четырехзаходные фрезы)	От 0,5 до 1 включ.	3	5	7	9	19	37	49
			Св. 1 до 2 включ.	3	5	7	9	19	37	49
			Св. 2 до 3,5 включ.	4	6	8	12	23	46	61
			Св. 3,5 до 6 включ.	5	7	10	14	29	57	76
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Погрешность зацепления от зуба к зубу (пяти-, шести- и семизаходные фрезы)	От 0,5 до 1 включ.	4	6	8	12	23	46	61
			Св. 1 до 2 включ.	4	6	8	12	23	46	61
			Св. 2 до 3,5 включ.	5	7	10	14	29	58	76
			Св. 3,5 до 6 включ.	-	-	-	-	-	-	-
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
14		Погрешность зацепления (однозаходные фрезы)	От 0,5 до 1 включ.	5	7	11	15	30	59	78
			Св. 1 до 2 включ.	5	7	11	15	30	59	78
			Св. 2 до 3,5 включ.	6	9	13	18	37	74	97
			Св. 3,5 до 6 включ.	8	11	16	23	46	92	121
			Св. 6 до 10 включ.	10	14	20	29	58	115	152
			Св. 10 до 16 включ.	13	18	26	36	72	144	190
			Св. 16 до 25 включ.	16	23	32	45	90	180	238
			Св. 25 до 40 включ.	21	30	42	59	119	238	314
		Погрешность зацепления (двухзаходные фрезы)	От 0,5 до 1 включ.	6	9	13	19	37	74	98
			Св. 1 до 2 включ.	6	9	13	19	37	74	98
			Св. 2 до 3,5 включ.	8	12	16	23	46	92	122
			Св. 3,5 до 6 включ.	10	14	20	29	57	115	151
			Св. 6 до 10 включ.	13	18	26	36	72	144	190
			Св. 10 до 16 включ.	16	23	32	45	90	180	238
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Погрешность зацепления (трех- и четырехзаходные фрезы)	От 0,5 до 1 включ.	8	12	16	23	46	93	122
			Св. 1 до 2 включ.	8	12	16	23	46	93	122
			Св. 2 до 3,5 включ.	10	14	20	29	58	115	152
			Св. 3,5 до 6 включ.	13	18	25	36	72	143	189
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Погрешность зацепления (пяти-, шести- и семизаходные фрезы)	От 0,5 до 1 включ.	10	14	21	29	58	116	153
			Св. 1 до 2 включ.	10	14	21	29	58	116	153
			Св. 2 до 3,5 включ.	13	18	26	36	72	144	190
			Св. 3,5 до 6 включ.	-	-	-	-	-	-	-
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
15	Максимальное отклонение осевого шага между заходами на любых двух соседних зубьях, принадлежащих различным заходам в пределах двух соседних стружечных канавок	Отклонение осевого шага между заходами (двухзаходные фрезы)	От 0,5 до 1 включ.	3	4	6	8	17	33	44
			Св. 1 до 2 включ.	3	4	6	8	17	33	44
			Св. 2 до 3,5 включ.	4	5	7	10	21	42	55
			Св. 3,5 до 6 включ.	5	6	9	13	26	52	68
			Св. 6 до 10 включ.	6	8	12	16	32	65	86
			Св. 10 до 16 включ.	7	10	14	20	41	81	107
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Отклонение осевого шага между заходами (трех- и четырехзаходные фрезы)	От 0,5 до 1 включ.	4	5	7	10	21	42	55
			Св. 1 до 2 включ.	4	5	7	10	21	42	55
			Св. 2 до 3,5 включ.	5	6	9	13	26	52	68
			Св. 3,5 до 6 включ.	6	8	11	16	32	64	85
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Отклонение осевого шага между заходами (пяти-, шести- и семизаходные фрезы)	От 0,5 до 1 включ.	5	7	9	13	26	52	69
			Св. 1 до 2 включ.	5	7	9	13	26	52	69
			Св. 2 до 3,5 включ.	6	8	11	16	32	65	85
			Св. 3,5 до 6 включ.	-	-	-	-	-	-	-
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
16	Максимальное отклонение осевого шага между заходами на любых трех зубьях, принадлежащих различным заходам в пределах двух соседних стружечных канавок	Максимальное отклонение осевого шага между заходами на любых трех зубьях (двухзаходные фрезы)	От 0,5 до 1 включ.	5	7	11	15	30	59	78
			Св. 1 до 2 включ.	5	7	11	15	30	59	78
			Св. 2 до 3,5 включ.	6	9	13	18	37	74	97
			Св. 3,5 до 6 включ.	8	11	16	23	46	92	121
			Св. 6 до 10 включ.	10	14	20	29	58	115	152
			Св. 10 до 16 включ.	13	18	26	36	72	144	190
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Максимальное отклонение осевого шага между заходами на любых трех зубьях (трех- и четырехзаходные фрезы)	От 0,5 до 1 включ.	6	9	13	19	37	74	98
			Св. 1 до 2 включ.	6	9	13	19	37	74	98
			Св. 2 до 3,5 включ.	8	12	16	23	46	92	122
			Св. 3,5 до 6 включ.	10	14	20	29	57	115	151
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
		Максимальное отклонение осевого шага между заходами на любых трех зубьях (пяти-, шести- и семизаходные фрезы)	От 0,5 до 1 включ.	8	12	16	23	46	93	122
			Св. 1 до 2 включ.	8	12	16	23	46	93	122
			Св. 2 до 3,5 включ.	10	14	20	29	58	115	152
			Св. 3,5 до 6 включ.	-	-	-	-	-	-	-
			Св. 6 до 10 включ.	-	-	-	-	-	-	-
			Св. 10 до 16 включ.	-	-	-	-	-	-	-
			Св. 16 до 25 включ.	-	-	-	-	-	-	-
			Св. 25 до 40 включ.	-	-	-	-	-	-	-
Примечание - Обозначения a, b, c, d - по таблице 9.

Таблица 9

Номер проверки	Обозначение
Номер проверки	a	b	c	d
4	Отклонение	-	-	-
5	Отклонение	-	-	-
6	Отклонение	-	-	-
7	Отклонение	-	-	-
8	Отклонение	-	-	-
8A	Отклонение	-	-	-
9	Толщина зуба	Нормируемый диаметр	-	-
9A	Толщина на головке зуба	Нормируемый диаметр	-	-
9B	Максимальная толщина	Минимальная толщина	Стружечная канавка	Максимальное отклонение
10	Отклонение	Соседние по витку зубья	-	-
11	Отклонение	Один осевой шаг	Один зуб	-
11A	Отклонение	Один осевой шаг	Один зуб	-
12	Отклонение	Три осевых шага	Один зуб	-
12A	Отклонение	Три осевых шага	Один зуб	-
13	Отклонение	Линия зацепления	-	-
14	Общее отклонение	Линия зацепления	Активная длина	-

5 Правила приемки

5.1 Приемка фрез - по ГОСТ 23726.

5.2 Испытания фрез на средний период стойкости проводят один раз в три года, на установленный период стойкости - один раз в год на одном типоразмере.

6 Методы контроля и испытаний

6.1 Внешний вид фрез контролируют визуально с помощью лупы ЛП-1-4^X по ГОСТ 25706.

6.2 При контроле размерных параметров фрез применяют методы и средства измерения, погрешность которых должна быть не более:

- значений, указанных в ГОСТ 8.051 - при измерении линейных размеров;

- 35% допуска на проверяемый угол - " " угловых ";

- 25% на проверяемый параметр - при контроле формы и расположения поверхностей.

6.3 Твердость фрез контролируют по ГОСТ 9013.

6.4 Параметры шероховатости поверхностей фрез следует контролировать на приборах по ГОСТ 9847 и ГОСТ 19300.

Допускается параметры шероховатости поверхностей фрез проверять сравнением с эталонами шероховатости по ГОСТ 9378 или с образцами-эталонами фрез, имеющими параметры шероховатости не более указанных в 3.2.5.

6.5 Испытания фрез на работоспособность, средний и установленный периоды стойкости проводят на зубофрезерных станках, соответствующих установленным для них нормам точности и жесткости.

6.6 Испытания фрез следует проводить на заготовках зубчатых колес из конструкционной стали марки 45 по ГОСТ 1050 твердостью 170 - 197 НВ с шириной зубчатого венца не менее 3 мм - для модулей до 1 мм включительно и не менее 20 мм - для модулей свыше 1 мм и числом зубьев не менее 40.

6.7 В качестве смазочно-охлаждающей жидкости следует применять масло индустриальное 20A по ГОСТ 20799 с расходом не менее 30 л/мин.

6.8 Фрезы модулем до 4 мм испытывают при нарезании заготовок на полную глубину зуба. Фрезы модулем свыше 4 мм испытывают по предварительно обработанному образцу.

6.9 Испытания фрез на работоспособность следует проводить в течение не менее 10 мин.

6.10 После испытаний фрез на работоспособность на режущих кромках фрез не должно быть выкрашиваний и сколов, и они должны быть пригодны для дальнейшей работы.

6.11 Испытания фрез на работоспособность, средний и установленный периоды стойкости следует проводить на режимах, указанных в таблице 10.

Таблица 10

Модуль m, мм

Скорость резания, м/мин

Осевая подача, мм/об

От 0,5 до 1 включ.

0,35

Св. 1 до 1,5 включ.

1,2

Св. 1,5 до 2,5 включ.

1,4

Св. 2,5 до 4 включ.

1,8

Св. 4 до 6 включ.

2,0

Св. 6 до 10 включ.

2,5

Св. 10 до 16 включ.

3,0

Св. 16

4,0

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду обозначение T_у, а не

6.12 Приемочные значения среднего

и установленного

периодов стойкости должны быть не менее приведенных в таблице 11.

Таблица 11

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду обозначение T_у, мин., а не

, мин.

Модуль m, мм

, мин.

От 0,5 до 1 включ.

200

100

Св. 1 до 10 включ.

270

135

Св. 10 до 14 включ.

410

205

Св. 14

620

310

7 Транспортирование и хранение

Транспортирование и хранение - по ГОСТ 18088.

Приложение A

(рекомендуемое)

РАЗМЕРЫ ЧЕРВЯЧНЫХ ФРЕЗ МНОГОЗАХОДНЫХ

A.1 Основные размеры червячных многозаходных фрез исполнения 1 приведены в таблице A.1

Таблица A.1

Размеры в миллиметрах

Модуль m для ряда		Число заходов z₀
Модуль m для ряда		1				2				3
1	2	D	d	P_x0 <*>	Угол подъема витка	D	d	P_x0 <*>	Угол подъема витка	D	d	P_x0 <*>	Угол подъема витка
0,5	-	24	8	1035	1°16'	32	10	945	1°52'	32	10	630	2°48'
-	0,55	24	8	930	1°24'	32	10	852	2°04'	32	10	568	3°05'
0,6	-	24	8	843	1°32'	32	10	775	2°15'	32	10	516	3°23'
-	0,65	24	8	770	1°40'	32	10	709	2°27'	32	10	472	3°41'
-	0,7	24	8	707	1°48'	32	10	653	2°39'	32	10	435	3°59'
-	0,75	24	8	652	1°57'	32	10	604	2°51'	32	10	402	4°17'
0,8	-	24	8	605	2°05'	32	10	562	3°03'	32	10	374	4°35'
-	0,9	24	8	525	2°22'	32	10	491	3°28'	32	10	326	5°12'
1	-	24	8	462	2°40'	32	10	434	3°53'	32	10	289	5°50'
0,5	-	32	10	1891	0°56'	32	10	945	1°52'	32	10	630	2°48'
-	0,55	32	10	1705	1°02'	32	10	852	2°04'	32	10	568	3°05'
0,6	-	32	10	1550	1°08'	32	10	775	2°15'	32	10	516	3°23'
-	0,65	32	10	1419	1°14'	32	10	709	2°27'	32	10	472	3°41'
-	0,7	32	10	1307	1°20'	32	10	653	2°39'	32	10	435	3°59'
-	0,75	32	10	1210	1°26'	32	10	604	2°51'	32	10	402	4°17'
0,8	-	32	10	1125	1°32'	32	10	562	3°03'	32	10	375	4°35'
-	0,9	32	10	983	1°44'	32	10	491	3°28'	32	10	326	5°12'
1	-	32	10	870	1° 57'	32	10	434	3°53'	32	10	289	5°50'
-	1,125	32	10	757	2°13'	32	10	378	4°25'	32	10	251	6°38'
1,25	-	40	10	1087	1°57'	40	10	543	3°53'	40	10	361	5°50'
-	1,375	40	10	972	2°09'	40	10	485	4°19'	40	10	322	6°29'
1,5	-	40	10	875	2°22'	40	10	437	4°45'	40	10	290	7°08'
-	1,75	40	10	724	2°49'	40	10	361	5°38'	40	10	239	8°28'
2	-	40	10	611	3°17'	40	10	304	6°34'	40	10	201	9°52'
<*> P_x0 - ход винтовой стружечной канавки.

A.2 Основные размеры червячных многозаходных фрез исполнения 2 приведены в таблице A.2

Таблица A.2

Размеры в миллиметрах

Модуль m для ряда		Число заходов z₀
Модуль m для ряда		1					2					3
1	2	D	d	P_x0 <*>	Угол подъема витка	Число канавок, не более	D	d	P_x0 <*>	Угол подъема витка	Число канавок, не более	D	d	P_x0 <*>	Угол подъема витка	Число канавок, не более
1	-	50	22	2256	1°12'	16	55	22	1377	2°11'	17	60	22	1101	2°59'	18
-	1,125	50	22	1979	1°22'	16	55	22	1209	2°28'	17	60	22	967	3°23'	18
1,25	-	50	22	1757	1°32'	16	55	22	1075	2°46'	17	60	22	861	3°47'	18
-	1,375	50	22	1576	1°42'	16	55	22	965	3°03'	17	65	27	917	3°51'	19
1,5	-	55	22	1750	1°41'	16	60	22	1053	3°03'	17	70	27	973	3°54'	19
-	1,75	55	22	1464	1°59'	16	60	22	882	3°36'	17	80	32	1087	3°59'	20
2	-	65	27	1799	1°55'	16	70	27	1054	3°32'	17	90	32	1201	4°03'	20
-	2,25	65	27	1566	2°10'	15	80	32	1227	3°28'	17	100	32	1316	4°06'	22
2,5	-	70	27	1624	2°15'	15	85	32	1238	3°38'	18	110	32	1431	4°09'	22
-	2,75	70	27	1448	2°30'	15	85	32	1107	4°02'	18	110	32	1285	4°35'	22
3	-	75	32	1517	2°33'	15	90	32	1131	4°10'	18	115	32	1280	4°48'	22
-	3,5	80	32	1449	2°49'	14	100	32	1186	4°24'	18	125	32	1282	5°11'	22
4	-	85	32	1404	3°03'	14	115	32	1374	4°22'	19	140	32	1402	5°18'	22
-	4,5	90	32	1376	3°17'	14	120	32	1310	4°45'	19	150	40	1419	5°35'	22
5	-	95	32	1359	3°28'	14	125	32	1261	5°06'	19	160	40	1443	5°50'	22
-	5,5	100	32	1350	3°39'	13	135	32	1331	5°12'	19	170	40	1471	6°04'	22
6	-	105	32	1347	3°49'	13	140	32	1296	5°31'	18	175	40	1413	6°28'	22
-	6,5	110	32	1349	3°59'	13	150	40	1370	5°35'	18	-
-	7	115	32	1355	4°07'	13	155	40	1343	5°51'	18
8	-	120	32	1246	4°35'	12	160	40	1217	6°34'	17
-	9	125	32	1163	5°02'	12	170	40	1200	7°01'	16
10	-	130	32	1097	5°28'	12	180	40	1191	7°25'	16
-	11	150	40	1359	5°09'	11	200	50	1342	7°20'	16
12	-	160	40	1402	5°18'	11	210	50	1338	7°40'	15
-	14	180	40	1495	5°32'	10	240	60	1487	7°51'	15
16	-	200	50	1592	5°44'	10	270	60	1637	7°60'	15
-	18	220	50	1692	5°54'	10	-
20	-	240	60	1795	6°03'	10
-	22	250	60	1717	6°29'	10
25	-	280	60	1880	6°36'	10
-	28	320	80	2218	6°26'	10
32	-	350	80	2262	6°48'	9
-	36	380	80	2318	7°08'	9
40	-	400	80	2330	7°40'	9

Продолжение таблицы A.2

Размеры в миллиметрах

Модуль m для ряда		Число заходов, z₀
Модуль m для ряда		4					5
1	2	D	d	P_x0 <*>	Угол подъема витка	Число канавок, не более	D	d	P_x0 <*>	Угол подъема витка	Число канавок, не более
1	-	85	32	1700	2°47'	23	85	32	1359	3°28'	23
-	1,125	90	32	1687	2°58'	23	90	32	1349	3°42'	23
1,25	-	95	32	1686	3°07'	25	95	32	1347	3°54'	25
-	1,375	95	32	1522	3°27'	25	95	32	1216	4°18'	25
1,5	-	100	32	1541	3°34'	25	100	32	1231	4°28'	25
-	1,75	110	32	1590	3°48'	25	110	32	1271	4°45'	25
2	-	120	32	1649	3°59'	25	120	32	1317	4°59'	25
-	2,25	120	32	1449	4°31'	25	120	32	1157	5°39'	25
2,5	-	120	32	1289	5°03'	25	120	32	1029	6°19'	25
-	2,75	130	32	1373	5°08'	25	130	32	1096	6°25'	25
3	-	130	32	1245	5°37'	27	130	32	993	7°02'	27
-	3,5	150	40	1418	5°41'	27	150	40	1131	7°07'	27
4	-	170	40	1592	5°44'	27	-
-	4,5	180	40	1573	6°07'	27
5	-	190	40	1565	6°28'	27
-	5,5	200	50	1566	6°47'	27
6	-	210	50	1572	7°04'	27

Окончание таблицы A.2

Размеры в миллиметрах

Модуль m для ряда		Число заходов z₀
Модуль m для ряда		6					7
1	2	D	d	P_x0 <*>	Угол подъема витка	Число канавок, не более	D	d	P_x0 <*>	Угол подъема витка	Число канавок, не более
1	-	85	32	1131	4°10'	23	85	32	969	4°'52	23
-	1,125	90	32	1123	4°26'	23	90	32	961	5°11'	23
1,25	-	95	32	1122	4°41'	25	95	32	960	5°28'	25
-	1,375	95	32	1012	5°10'	25	95	32	866	6°02'	25
1,5	-	100	32	1025	5°22'	25	100	32	877	6°16'	25
-	1,75	110	32	1057	5°42'	25	110	32	905	6°40'	25
2	-	120	32	1096	5°59'	25	120	32	938	7°00'	25
-	2,25	120	32	962	6°47'	25	120	32	823	7°55'	25
2,5	-	120	32	855	7°35'	25	120	32	731	8°51'	25
-	2,75	130	32	910	7°42'	25	130	32	778	9°00'	25
3	-	130	32	825	8°27'	27	130	32	704	9°52'	27
-	3,5	150	40	940	8°33'	27	150	40	802	9°59'	27
<*> P_x0 - ход винтовой стружечной канавки.

Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖГОСУДАРСТВЕННЫХ

СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ

В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННЫХ МЕЖДУНАРОДНЫХ СТАНДАРТАХ

Таблица ДА.1

Обозначение межгосударственного стандарта

Степень соответствия

Обозначение и наименование ссылочного международного стандарта

ИС NORMPROD: примечание.

ГОСТ 13755-81

MOD

ISO 53:1998 "Передачи зубчатые цилиндрические для общего и тяжелого машиностроения. Стандартный профиль зуба исходной рейки"

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер ГОСТ 9472-90 (ИСО 240-75), а не ГОСТ 9472-91 (ИСО 240-75).

ГОСТ 9472-91

(ИСО 240-75)

MOD

ISO 240:1994 "Фрезы. Размеры фрезерных оправок, обеспечивающие взаимозаменяемость"

ГОСТ 30893.1-2002

(ИСО 2768-1:1989)

MOD

ISO 2768-1:1989 "Допуски общие. Часть 1. Допуски на линейные и угловые размеры без указания допусков на отдельные размеры"

ГОСТ 25347-82

MOD

ISO 286-2:2010 "Геометрические характеристики изделий. Система кодов ISO для допусков на линейные размеры. Часть 2. Таблицы классов стандартных допусков и предельных отклонений на размеры отверстий и валов"

Примечание - В настоящей таблице использованы следующее условное обозначение степени соответствия стандартов:

MOD - модифицированные стандарты.

Приложение ДБ

(справочное)

СОПОСТАВЛЕНИЕ СТРУКТУРЫ НАСТОЯЩЕГО СТАНДАРТА СО СТРУКТУРОЙ

ПРИМЕНЕННЫХ В НЕМ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

Таблица ДБ.1

Структура настоящего стандарта			Структура международных стандартов
Структура настоящего стандарта			ISO 2490:2007			ISO 4468:2009
Раздел	Пункт	Подпункт	Раздел	Пункт	Подпункт	Раздел	Пункт	Подпункт
1	-	-	1	-	-	1	-	-
2	-	-	2	-	-	2	-	-
3	3.1	3.1.4	3	-	-	-	-	-
3	3.2	3.2.6	3	-	-	5	5.5
4	4.1	-	-	-	-	4	-	-
4	4.2	-	-	-	-	5	5.1	-
Приложение A	-	-	Приложение A	-	-	-	-	-

Приложение ДВ

(справочное)

ИНФОРМАЦИЯ О ПРИЧИНАХ ВКЛЮЧЕНИЯ В СТАНДАРТ ДОПОЛНИТЕЛЬНЫХ

ПОЛОЖЕНИЙ ПО СРАВНЕНИЮ С ПРИМЕНЕННЫМИ МЕЖДУНАРОДНЫМИ

СТАНДАРТАМИ

Таблица ДВ.1

Разделы, подразделы, пункты настоящего стандарта, включающие дополнительные положения

Объяснение причин включения дополнительных положений

Раздел

Подраздел

Пункт

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. 3.2.10, а не 3.2.11.

3.1

3.1.5; 3.1.9

Необходимые геометрические параметры для производства и заточки фрез

3.1.10

Правозаходные фрезы для централизованного изготовления и основного применения

3.2

3.2.1 - 3.2.5

Требования, необходимые для изготовления фрез

3.2.7; 3.2.8

Требования, выполнение которых необходимо для обеспечения надежности фрез

3.2.9 - 3.2.11

Обеспечение достоверности фрез настоящему стандарту

5; 6

Необходимые требования для обеспечения приемки фрез в соответствии с ГОСТ 23726, а также контроля изготовления фрез и их испытаний на соответствие заданными значениями стойкости

Требование по соответствию транспортирования и хранения ГОСТ 18088 направлено на обеспечение сохранности фрез

УДК 621.914.6:006.354	МКС 25.100.20	Г23	ОКП 39 1813 39 1814
Ключевые слова: червячные фрезы, размеры, технические условия

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/36/gost_74369.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
