"ГОСТ 33691-2015. Межгосударственный стандарт. Испытания сельскохозяйственной техники. Метод определения угла поперечной статической устойчивости"
(введен в действие Приказом Росстандарта от 12.07.2016 N 838-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Новокубанским филиалом Федерального государственного бюджетного научного учреждения "Российский научно-исследовательский институт информации и технико-экономических исследований по инженерно-техническому обеспечению агропромышленного комплекса" (КубНИИТиМ)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. N 48-2015)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 июля 2016 г. N 838-ст межгосударственный стандарт ГОСТ 33691-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.

5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 789-6:1982 "Сельскохозяйственные тракторы. Методы испытаний. Часть 6. Определение центра тяжести" ("Agricultural tractors - Test procedures - Part 6: Centre of gravity", NEQ), включая изменение Amd. 1:1996

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на тракторы и самоходные сельскохозяйственные машины (далее - машины) с одинаковой шириной колеи передних и задних колес и устанавливает порядок определения угла поперечной статической устойчивости экспериментально-аналитическим методом.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.2.002-91 Система стандартов безопасности труда. Техника сельскохозяйственная. Методы оценки безопасности

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры. Общие технические условия

ГОСТ 7463-2003 Шины пневматические для тракторов и сельскохозяйственных машин. Технические условия

ГОСТ 27248-87 Машины землеройные. Метод определения положения центра тяжести

ГОСТ 30750-2001 (ИСО 789-6-82) Тракторы сельскохозяйственные. Определение положения центра тяжести

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 30750, ГОСТ 27248.

4.1 Основой метода определения угла поперечной статической устойчивости тракторов и сельскохозяйственных машин является зависимость величины угла поперечной статической устойчивости от расположения центра тяжести испытуемой машины. В свою очередь положение центра тяжести находится в функциональной зависимости от реакции опор (колес, гусениц) и геометрических параметров, характеризующих расположение опор относительно друг друга, что позволяет установить координаты центра тяжести машины после проведения необходимых измерений и расчетов.

4.2 Применяемые средства измерений и оборудование:

- весы платформенные;

- рулетка, 10 м;

- два отвеса;

- уровень брусковый;

- призматические опоры (при испытании гусеничных тракторов);

- манометр по ГОСТ 2405;

- квадрант оптический (для измерения угла подъема машины);

- опорная металлическая тумба модульного <*> типа (модульной конструкции) следующих размеров <**>:

- высота - 650 мм;

- ширина - 400 мм;

- длина - 600 мм.

--------------------------------

<*> Число модулей (от 2 до 8) определяется размером шины испытуемой машины.

<**> Размеры рекомендуемые.

Материал тумбы - сталь МЗ, уголок 60 x 60 мм.

4.2.1 При проведении испытаний погрешности средств измерений не должны превышать:

- линейных размеров - +/- 0,5%;

- массы - +/- 0,5%;

- давления воздуха в шинах - +/- 5%;

- угла поперечной статической устойчивости - +/- 1°.

5.1 Перед испытаниями машина должна быть:

- чистой и оборудованной в соответствии с руководством по эксплуатации;

- сиденье оператора должно быть нагружено грузом массой (75 +/- 5) кг;

- технологические бункеры машин должны быть полностью загружены технологическим материалом, для которого они предназначены; допускается использование другого материала с физическими свойствами и удельной массой, отличающейся не более 5% от технологического;

- ширина колеи должна соответствовать требованиям технического задания.

5.2 Радиатор, масляный бак, гидравлические емкости должны быть заполнены до установленных нормами рабочих уровней.

5.3 Машина должна быть полностью укомплектована прилагаемым инструментом, дополнительными приспособлениями в соответствии с техническими условиями (ТУ) и руководством по эксплуатации.

5.4 Давление в шинах колесных машин должно соответствовать указанному в руководстве по эксплуатации и ГОСТ 7463 в зависимости от нагрузки. Если указан диапазон давлений, принимается наибольшее из рекомендуемых.

5.5 Шарнирно-соединенные машины должны испытываться при блокировке рамы в положении, соответствующем прямолинейному движению, однако допускается проводить испытания при максимальном или любом промежуточном значении угла складывания.

5.6 Тракторы, имеющие подвеску остова, испытывают при заблокированной подвеске.

5.7 Применяемые средства измерений должны быть поверены.

5.8 При испытании на открытом воздухе скорость ветра не должна быть более 5 м/с (ГОСТ 12.2.002).

5.9 Требования безопасности при проведении испытаний по ГОСТ 12.2.003, подраздел 2.5, ГОСТ 12.3.009.

5.9.1 После подъема машины на тумбы строповочные тросы не отсоединяют, расслабляют натяжение.

5.9.2 Под передние и задние колеса машины подставляют противооткатные упоры.

6.1.1 Определение положения (координат) центра тяжести машины включает определение:

- продольной горизонтальной координаты;

- вертикальной координаты;

- боковой горизонтальной координаты.

6.1.2 Допускается определение координат центра тяжести проводить по ГОСТ 30750, ГОСТ 27248.

6.1.3 Определение измеряемых параметров проводят в трехкратной повторности.

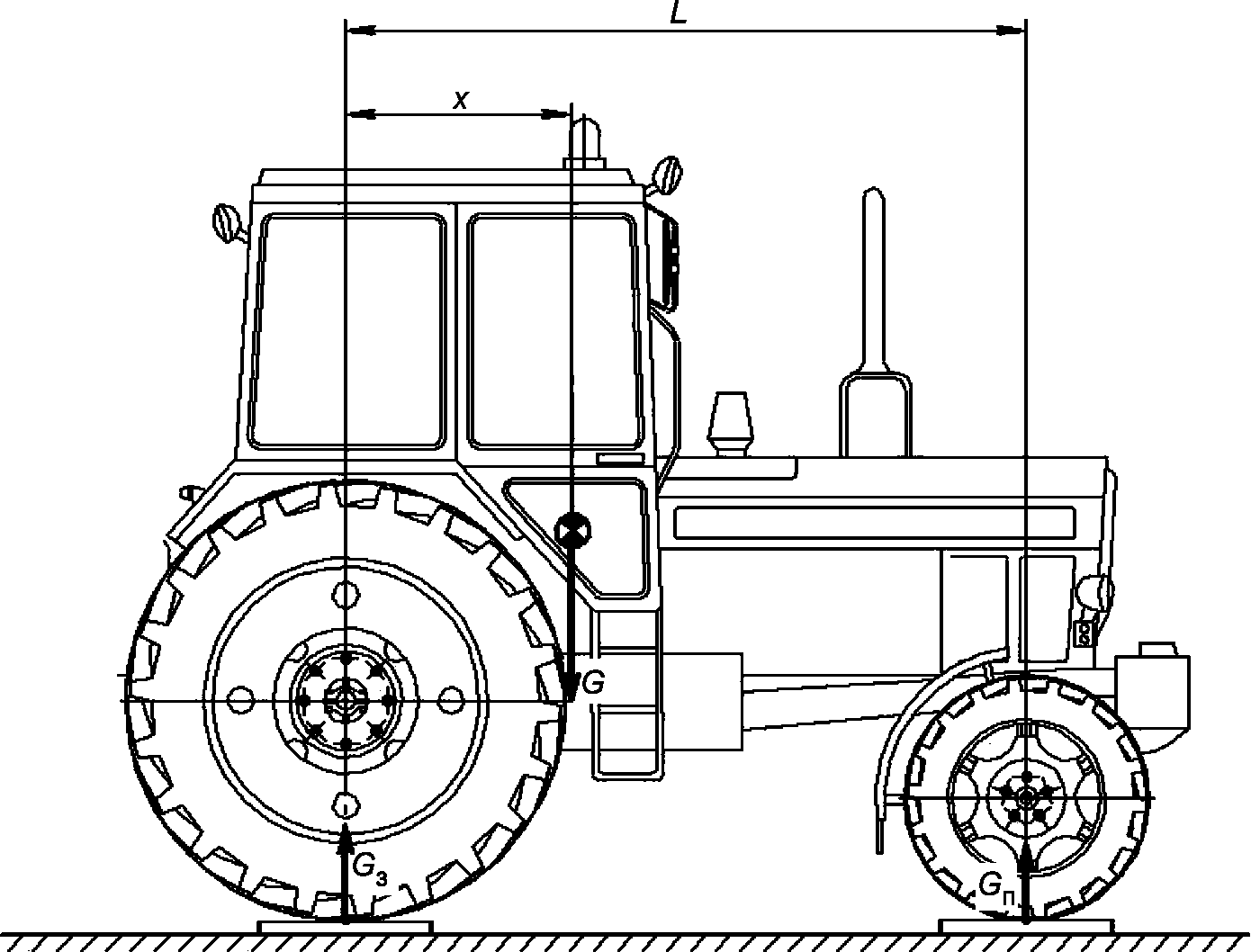

6.1.4.1 Определение продольной горизонтальной координаты центра тяжести машины осуществляют путем горизонтальной установки передних и задних колес на платформенные весы (допускается поочередная установка передних и задних колес на платформенные весы при использовании твердой опорной поверхности под колеса одной из осей, обеспечивающей горизонтальный уровень расположения всех колес) в соответствии с рисунком 1.

6.1.4.2 Перед определением продольной горизонтальной координаты центра тяжести машину устанавливают на горизонтальной площадке. Затем на шинах колес машины, перпендикулярно их осям, устанавливают отвесы и осуществляют измерение расстояния между отвесами, составляющую продольную (колесную) базу машины L (рисунок 1).

Установкой отвесов на уровне опорной поверхности в области внешней и внутренней продольных плоскостей передних и задних колес машины и измерением расстояния между отвесами на горизонтальной площадке определяют ширину колеи передних и задних колес соответственно (рисунок 3). Повторность измерения трехкратная.

Используя результаты проведенных измерений базы машины и ширину колеи передних и задних колес, на выровненной площадке с неровностями не более 3 мм и уклоном в пределах 1° устанавливают платформенные весы с заездом на них машины, как показано на рисунке 1, и измеряют нагрузку (массу), приходящуюся на передние и задние колеса, и массу всей машины. Результаты записывают в форму А.1 (приложение А).

Продольную горизонтальную координату центра тяжести x, мм, вычисляют по формуле

где L - продольная (колесная) база машины, мм;

G_п - нагрузка (масса), приходящаяся на передние колеса, кг;

G - общая масса машины, кг.

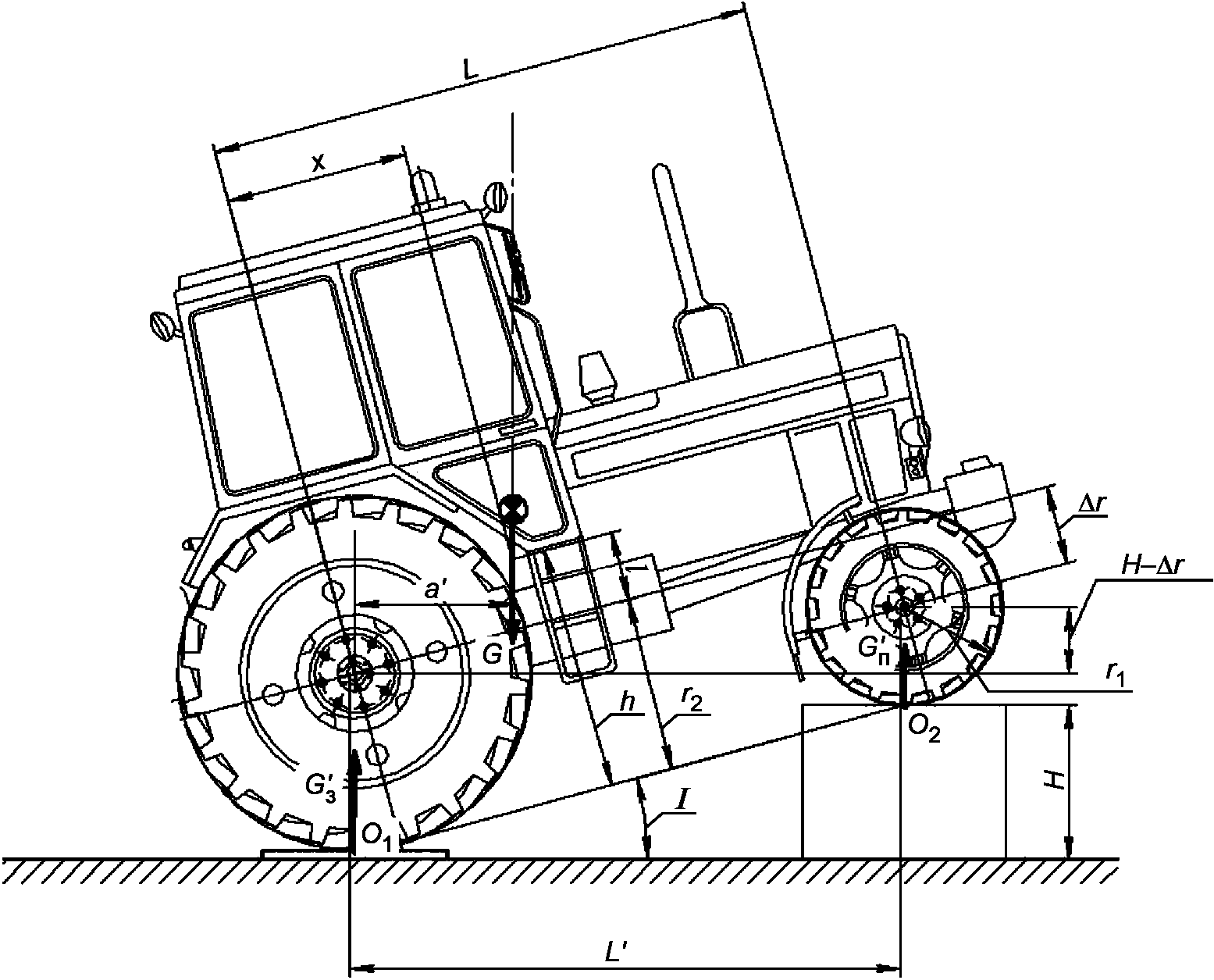

6.1.5.1 Перед определением вертикальной координаты центра тяжести, машину устанавливают на горизонтальной площадке задними колесами на платформенных весах. Затем любым подъемным механизмом устанавливают передние колеса машины на тумбу в соответствии с рисунком 2.

Высота тумбы должна обеспечить угол подъема машины от 15° до 25°.

Следует выбирать максимальный угол подъема.

При наклонном положении машины измеряют массу, приходящуюся на задние колеса, высоту возвышения передних колес, радиусы ненагруженной области колес машины.

Угол подъема машины определяют с помощью квадранта оптического.

Результаты измерений записывают в форму А.1 (приложение А).

Вертикальную координату центра тяжести h, мм, вычисляют по формуле

где r₂ - радиус заднего колеса, мм;

l - величина, равная разности между вертикальной координатой центра тяжести и радиусом заднего колеса, мм;

где x - продольная горизонтальная координата центра тяжести, мм;

a' - горизонтальное расстояние от направления вектора массы G до центра задних колес, мм;

- угол подъема машины, ...°;

где G'_п - нагрузка (масса), приходящаяся на передние колеса при наклонном положении машины, кг;

где G'_з - нагрузка (масса), приходящаяся на задние колеса при наклонном положении машины, кг;

где L' - продольное расстояние между центрами передних и задних колес при наклонном положении машины в проекции на горизонтальную поверхность, мм;

где - разность радиусов задних и передних колес, мм;

H - высота возвышения (тумбы) передних колес машины, мм.

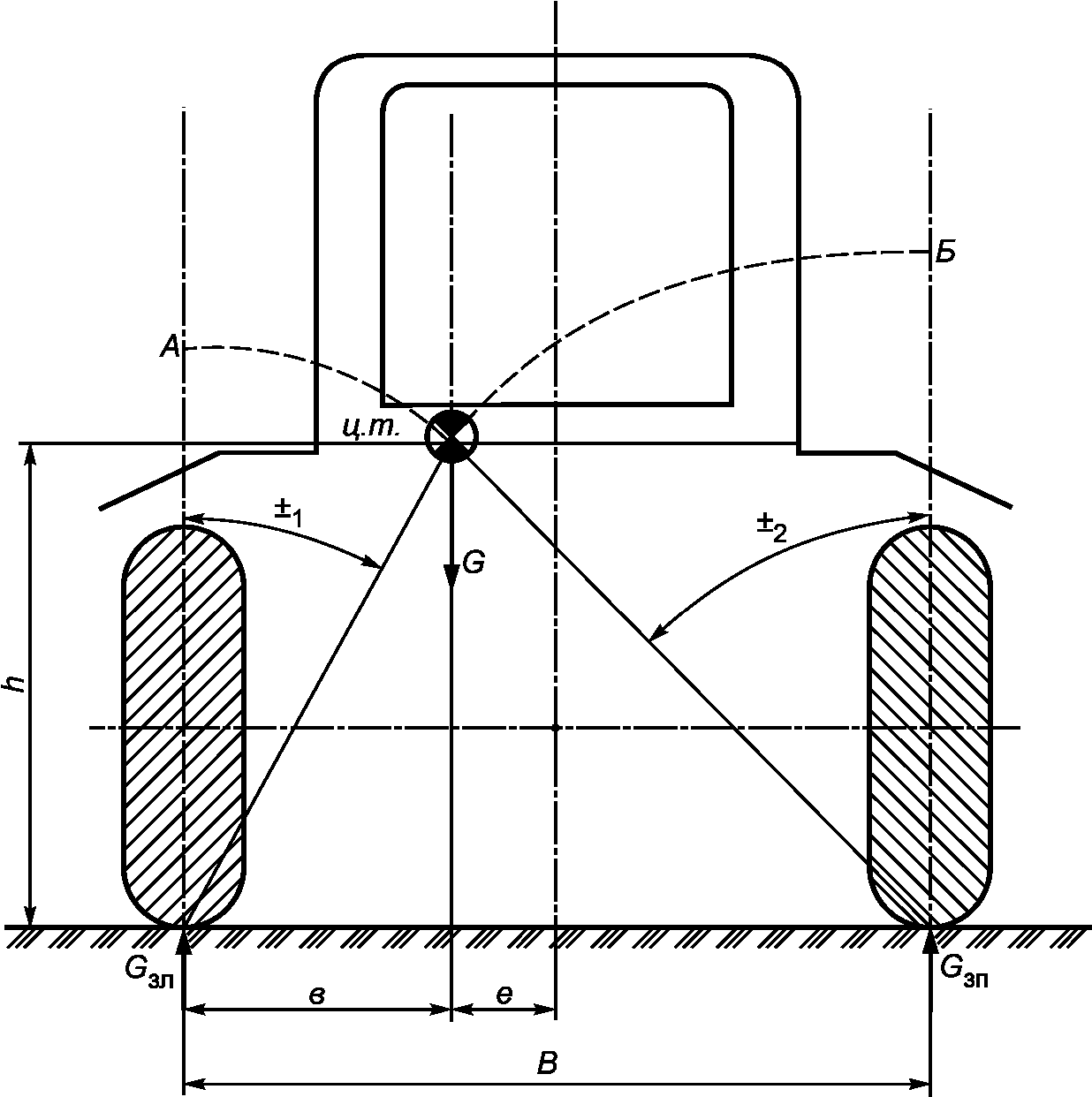

Определение боковой горизонтальной координаты центра тяжести осуществляется методом горизонтальной установки колес машины на платформенные весы (допускается установка колес машины на платформенные весы одной стороной при использовании твердой опорной поверхности под колеса другой стороны машины, обеспечивающей горизонтальный уровень расположения всех колес), рисунок 3.

По результатам измерения нагрузки (массы) G_зл вычисляют боковую горизонтальную координату центра тяжести e, мм, по формуле

6.1.7 Определение координат центра тяжести проводят в трехкратной повторности.

Угол поперечной статической устойчивости (рисунок 4) вычисляют по формулам:

при наклоне на левую сторону , ...°,

при наклоне на правую сторону , ...°,

Предельным углом поперечной статической устойчивости принимается минимальное из полученных значений.

Форма А.1

Дата проведения испытаний ____________________________________________

Наименование и марка машины _________________________________________

Предприятие-изготовитель (разработчик) _________________________________

Место испытаний _________________ Скорость ветра, м/с __________________

Сведения о средствах измерений ________________________________________
