Основные ссылки

На правах рекламы:

Произвольная ссылка:

Описание

Источник публикации

М.: ФГБУ "Институт стандартизации", 2024

Примечание к документу

Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия - национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза "О безопасности упаковки" (ТР ТС 005/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 29.01.2024 N 9).

Документ введен в действие с 01.05.2024.

Название документа

"ГОСТ ISO 11897-2015. Межгосударственный стандарт. Упаковка. Мешки из термопластичной гибкой пленки. Разрыв по краевым складкам"

(введен в действие Приказом Росстандарта от 28.12.2015 N 1731-ст)

"ГОСТ ISO 11897-2015. Межгосударственный стандарт. Упаковка. Мешки из термопластичной гибкой пленки. Разрыв по краевым складкам"
(введен в действие Приказом Росстандарта от 28.12.2015 N 1731-ст)

Оглавление

ГОСТ ISO 11897-2015. Межгосударственный стандарт. Упаковка. Мешки из термопластичной гибкой пленки. Разрыв по краевым складкам

3 Термины и определения

4 Образцы

5 Аппаратура

6 Условия испытания

7 Проведение испытания

8 Вычисления

9 Протокол испытания

Приложение А. Шаблон для подготовки образцов

Приложение ДА. Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам

Введен в действие

Приказом Федерального

агентства по техническому

регулированию и метрологии

от 28 декабря 2015 г. N 1731-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УПАКОВКА

МЕШКИ ИЗ ТЕРМОПЛАСТИЧНОЙ ГИБКОЙ ПЛЕНКИ

РАЗРЫВ ПО КРАЕВЫМ СКЛАДКАМ

Packaging. Sacks made from thermoplastic flexible film.

Tear propagation on edge folds

(ISO 11897:1999, IDT)

ГОСТ ISO 11897-2015

МКС 55.080

Дата введения

1 мая 2024 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Республиканским государственным предприятием "Казахстанский институт стандартизации и сертификации" Комитета технического регулирования и метрологии Министерства по инвестициям и развитию Республики Казахстан на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Комитетом технического регулирования и метрологии Министерства по инвестициям и развитию Республики Казахстан

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 июля 2015 г. N 78-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	ЗАО "Национальный орган по стандартизации и метрологии" Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Институт стандартизации Молдовы
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2015 г. N 1731-ст межгосударственный стандарт ГОСТ ISO 11897-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2024 г.

5 Настоящий стандарт идентичен международному стандарту ISO 11897:1999 "Упаковка. Мешки, изготовленные из термопластичной гибкой пленки. Распространение разрыва на кромочных сгибах" ("Packaging - Sacks made from thermoplastic flexible film - Tear propagation on edge folds", IDT).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

1 Область применения

Настоящий стандарт устанавливает метод определения сопротивления к разрыву по краевой складке мешков, изготовленных из термопластичной гибкой пленки, при заданных условиях. Измерения на сложенной и развернутой пленке позволяют определить остаточное сопротивление в сгибе.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты: [для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения)].

ISO 527-3:1995 Plastics - Determination of tensile properties - Part 3: Test conditions for films and sheets (Пластмассы. Определение механических свойств при растяжении. Часть 3. Условия испытаний для пленок и листов)

ISO 2233:1994 Packaging - Complete, filled transport packages - Conditioning for testing (Упаковка. Транспортная тара с товарами. Кондиционирование для испытаний)

ISO 4593:1993 Plastics - Film and sheeting - Determination of thickness by mechanical scanning (Пластмассы. Пленка и листы. Определение толщины механическим сканированием)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 сопротивление распространению разрыва (resistance to tear propagation): Сила, которая противостоит разрыву в трапециевидном образце с прорезью и перфорацией, как показано на рисунке 1.

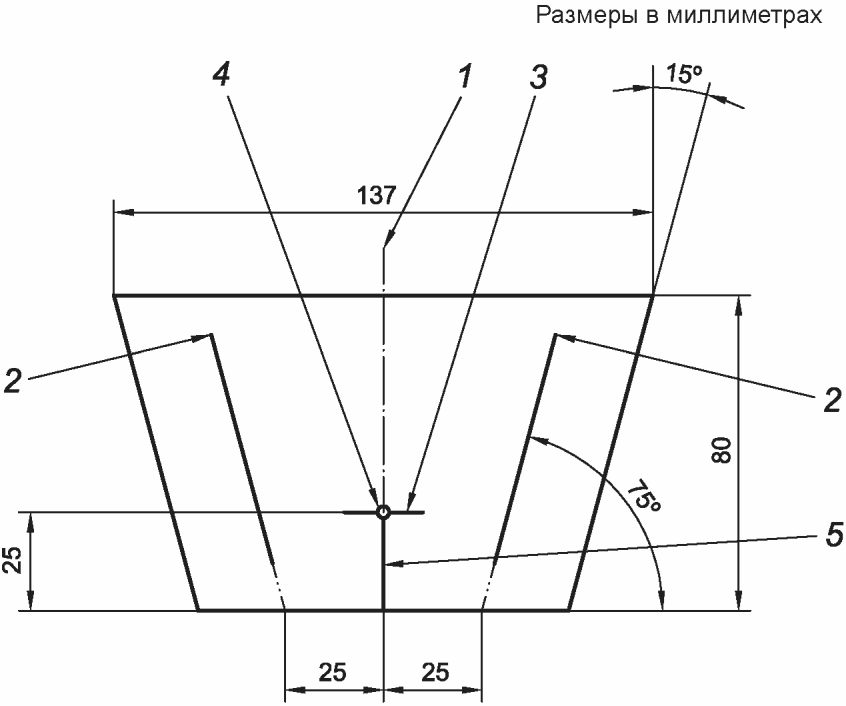

Условные обозначения:

1 - кромочный сгиб; 2 - метки для фиксаторов;

3 - метка для перфорации; 4 - перфорация; 5 - прорезь

Примечание - Поперечная метка на внутреннем конце разреза облегчает перфорацию образца.

Рисунок 1 - Образец для определения сопротивления разрыву

по краевой складке

3.2 остаточное сопротивление (residual resistance): Сопротивление, которое вычисляют по уравнению, в %

(1)

где F_fold - сопротивление распространению разрыва на сгибе пленки, Н;

F_film - сопротивление распространению разрыва на развернутой пленке, Н.

4 Образцы

4.1 Отбор и подготовка образцов

Образцы, как показано на рисунке 1, должны быть взяты из рукава или мешка из термопластичной гибкой пленки, подлежащего испытанию, таким образом, в случае, если у образцов имеется сгиб, то разрез прорези совпадал с кромочным сгибом; образцы, не имеющие сгиб, должны вырезаться непосредственно рядом с кромочным сгибом и желательно на его обеих сторонах, таким образом, чтобы разрез прорези был параллельно сгибу.

Образцы должны быть прорезаны или перфорированы таким образом, чтобы края были гладкими и без зазубрин. Шаблон, показанный в приложении А, рекомендуется для резки и маркировки образцов.

Для маркировки образцов, как показано на рисунке 1, должны использоваться чернила или другие средства, которые не влияют на испытуемый материал.

4.2 Количество образцов

По возможности, отбираются по пять образцов для каждого кромочного сгиба и еще пять для развернутых образцов.

5 Аппаратура

5.1 Разрывная испытательная машина по ISO 527-3, в которой зажимы позволяют удерживать образцы на метках (рисунок 1). Зажимы должны иметь ширину 100 мм.

5.2 Инструмент для измерения толщины образца по ISO 4593.

6 Условия испытания

Испытание на сопротивление разрыву должно проводиться при стандартных условиях G по ISO 2233 [температура (23 +/- 2) °C, относительная влажность (50 +/- 5)%].

7 Проведение испытания

Образец выдерживают в течение 24 ч в стандартных условиях испытания (раздел 6).

Измеряют толщину образцов, близко к основанию прорези, по обеим сторонам края сгиба в соответствии с методом по ISO 4593.

Фиксируют образец в верхнем и нижнем зажимах разрывной испытательной машины. Метки на образце должны совпадать как можно точнее с кромками зажимов. Проводят испытание на растяжение при скорости 100 мм/мин. Допускается отклонение +/- 10%. Отмечают и записывают максимальное значение прилагаемой силы, при которой происходит разрыв.

8 Вычисления

После проведения испытаний рассчитывают среднее арифметическое из наибольших значений силы из отдельных испытаний (рассчитывают отдельные средние значения для сложенных и развернутых пленок). Сопротивление разрыву рассчитывается как остаточное сопротивление из отношения двух полученных значений по следующей формуле

(2)

где F_fold - сопротивление распространению разрыву на сгибе пленки, Н;

F_film - сопротивление распространению разрыву на развернутой пленке, в Н.

9 Протокол испытания

Протокол испытания должен содержать информацию:

a) ссылка на настоящий стандарт;

b) вид и идентификация рукавной пленки или мешка;

c) дата изготовления образцов, рукавной пленки или мешка;

d) количество образцов;

e) о подготовке образцов и условия, при которых проводилось испытание;

f) толщина образцов;

g) сопротивление распространению разрыва на сгибе пленки F_fold в ньютонах;

h) сопротивление распространению разрыва на развернутой пленке F_film в ньютонах;

i) остаточное сопротивление, вычисленное по формуле

(3)

j) любые специфические особенности образца во время проведения испытания, например, структура разрыва и особенности разрыва;

k) любые условия, отличающиеся от условий, описанных в настоящем стандарте;

l) дата проведения испытания.

Приложение А

(справочное)

ШАБЛОН ДЛЯ ПОДГОТОВКИ ОБРАЗЦОВ

Пример шаблона, используемого для подготовки образцов, показан на рисунке А.1.

Рисунок А.1 - Латунный шаблон толщиной от 2 до 3 мм

для подготовки образцов

Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего межгосударственного стандарта
ISO 2233:1994 <1>	-	<*>
ISO 4593:1993	-	<*>
ISO 527-3:1995	-	<*>
<*> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта или гармонизированный с ним национальный (государственный) стандарт страны, на территории которой применяется настоящий стандарт.

--------------------------------

<1> В Российской Федерации действует ГОСТ 21798-76 "Тара транспортная наполненная. Метод кондиционирования для испытаний".

УДК 621.798	МКС 55.080	IDT
Ключевые слова: мешки из термопластичной гибкой пленки, сопротивление распространению разрыва, остаточное сопротивление, образцы, метод, определение

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/37/gost_60219.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
