"ГОСТ ISO 6682-2017. Межгосударственный стандарт. Машины землеройные. Зоны комфорта и досягаемости для органов управления"
(введен в действие Приказом Росстандарта от 25.04.2017 N 319-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 "Строительно-дорожные машины и оборудование"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2017 г. N 96-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 апреля 2017 г. N 319-ст межгосударственный стандарт ГОСТ ISO 6682-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.

5 Настоящий стандарт идентичен международному стандарту ISO 6682:1986 "Машины землеройные. Зоны комфорта и досягаемости для органов управления" ("Earth-moving machinery - Zones of comfort and reach for controls", IDT), включая техническое изменение Amd.1:1989.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"

7 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт устанавливает зоны комфорта и досягаемости органов управления для операторов высокого и низкого роста в положении сидя и предназначен для руководства при проектировании органов управления на рабочих местах операторов землеройных машин.

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Для недатированных ссылок применяют последнее издание ссылочного документа:

ISO 3411 Earth-moving machinery - Physical dimensions of operators and minimum operator space envelope (Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора)

ISO 5353 Earth-moving machinery, and tractors and machinery for agriculture and forestry - Seat index point (Машины землеройные, тракторы и машины для сельского и лесного хозяйства. Контрольная точка сиденья)

ISO 6746-1 Earth-moving machinery - Definitions of dimensions and codes - Part 1: Base machine (Машины землеройные. Определения размеров и коды. Часть 1. Базовая машина)

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 контрольная точка сиденья SIP (Seat Index Point): Контрольная точка сиденья по ISO 5353, определяемая при номинальных регулировках сиденья.

3.2 перемещение органа управления (control displacement): Ход или движение органа управления в пределах рабочего диапазона.

3.3 расположение органа управления (control location): Положение органа управления, включая его перемещения, определяемые относительно контрольной точки сиденья SIP.

3.4 основные органы управления (primary controls): Органы управления, часто или постоянно используемые оператором, например:

a) органы управления машиной - рулевым управлением, трансмиссией, тормозами, частотой вращения двигателя и т.д.;

b) органы управления рабочим оборудованием - отвалом, ковшом, рыхлителем и т.д.

3.5 вспомогательные органы управления (secondary controls): Органы управления, редко используемые оператором (переключатели освещения, стеклоочистителя, стартера, отопительной установки, кондиционера и т.д.).

3.6 зоны комфорта (zones of comfort): Предпочтительные зоны расположения основных органов ручного и ножного управления. Расположенные в этих зонах органы управления должны быть легко досягаемыми для операторов высокого и низкого роста.

3.7 зоны досягаемости (zones of reach): Зоны расположения вспомогательных органов ручного и ножного управления. Расположенные в этих зонах органы управления должны быть досягаемыми для операторов высокого и низкого роста, в положении сидя, при этом допускается, что оператор может повернуться или наклониться вперед или в стороны.

3.8 система координат XYZ (XYZ coordinate system): Система координат, используемая для определения зон расположения органов управления:

a) начало координат - контрольная точка сиденья SIP;

b) ось X - продольная, в направлении вперед от точки SIP;

c) ось Y - поперечная, в направлении вправо от точки SIP;

d) ось Z - вертикальная, положительная в направлении вверх от точки SIP (см. ИСО 6746-1).

3.9 сгибание (flexion): Движение, при котором изменяется угол между частями тела.

3.10 приведение (adduction): Движение в плоскости, перпендикулярной к плоскости сгибания, направленное к средней линии тела (плоскость X, Z).

3.11 отведение (abduction): Движение в плоскости, перпендикулярной к плоскости сгибания, направленное от средней линии тела (плоскость X, Z).

3.12 дуговое движение (circumduction): Движение вокруг оси, при котором описывается коническая поверхность.

4.1 Зоны расположения органов управления определяют относительно точки SIP.

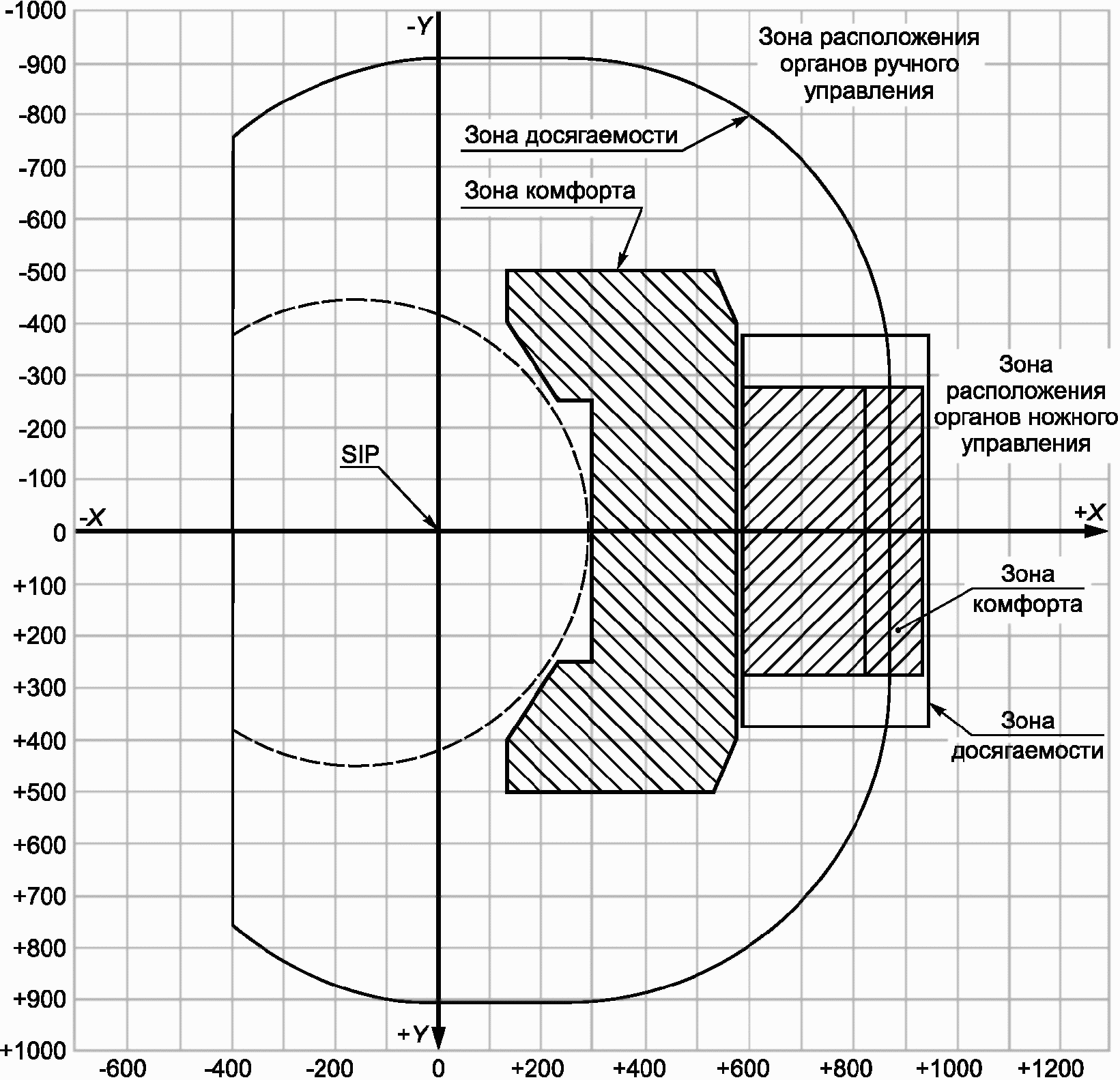

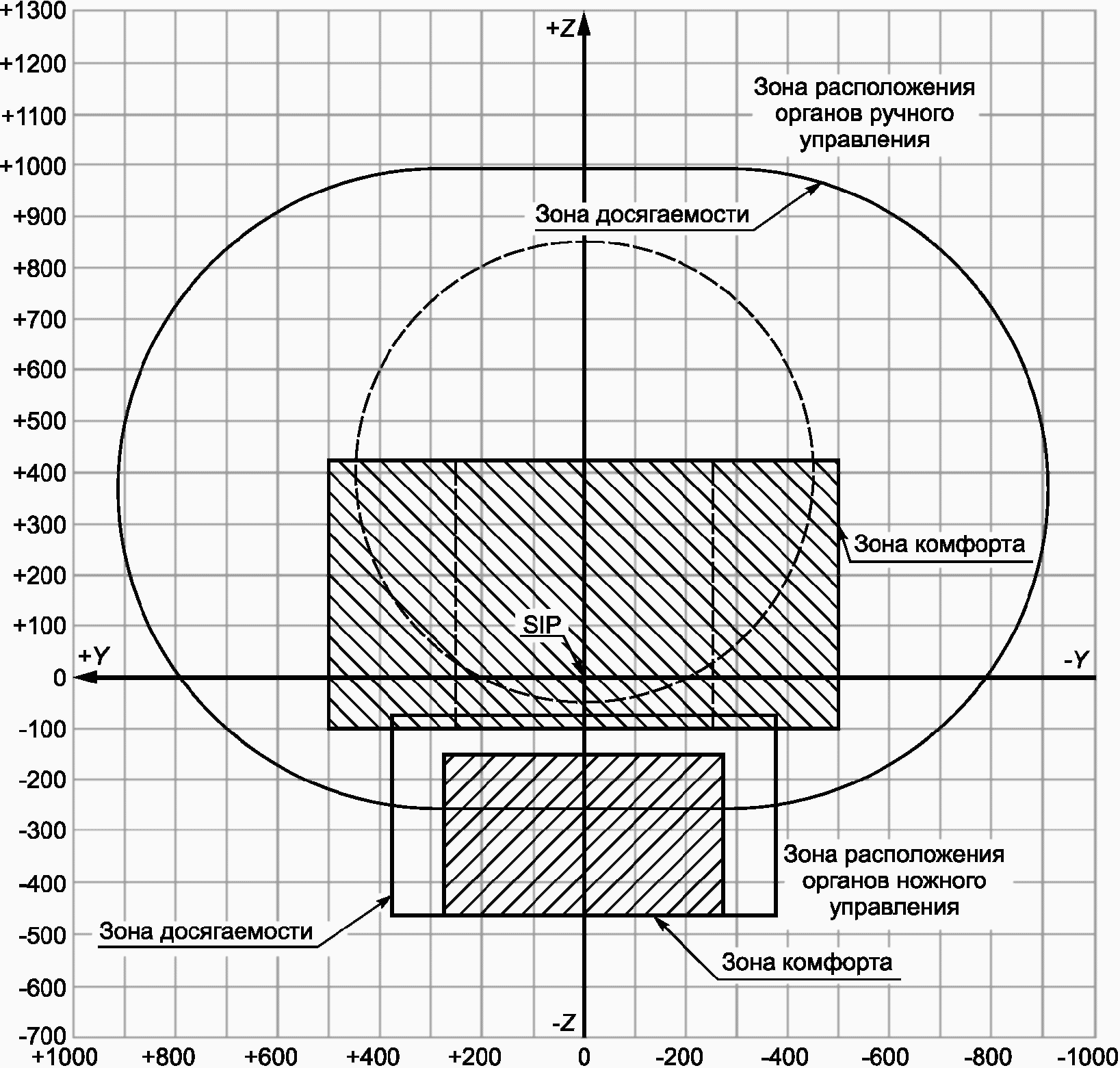

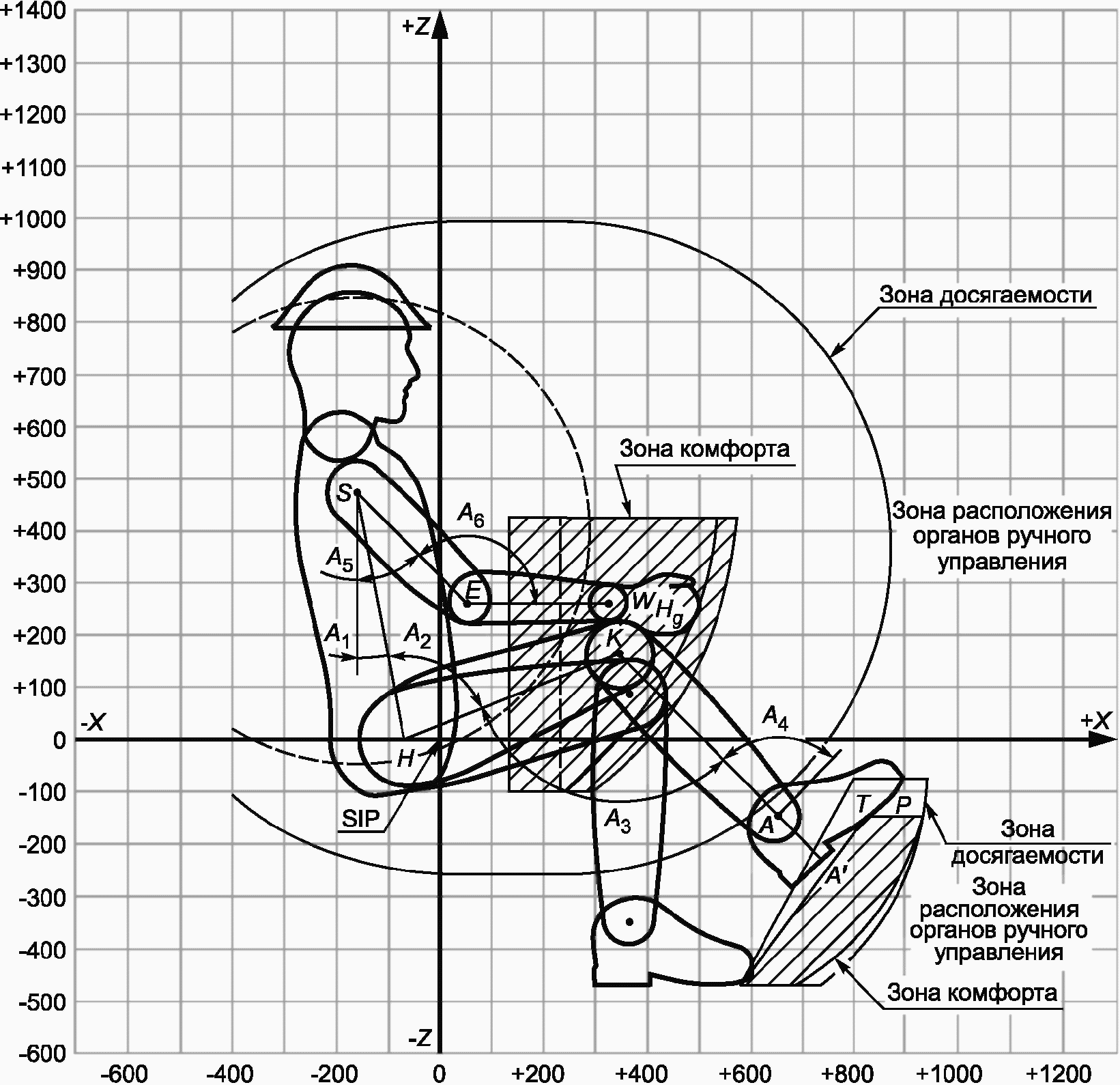

4.2 Зоны комфорта и досягаемости органов ручного и ножного управления приведены на рисунках 1, 2, 3. Зоны соответствуют антропометрическим данным операторов по ISO 3411.

4.3 Зоны расположения органов управления - это общие зоны досягаемости для операторов высокого и низкого роста. Стандартные условия для определения зон расположения органов управления приведены в приложении A.

4.4 Зона комфорта для органов ручного управления может быть развернута на угол до 30° вокруг вертикальной оси, проходящей через точку SIP, для размещения органов управления задним рабочим оборудованием, которые используются оператором при повороте на сиденье.

4.5 Зоны комфорта и досягаемости для органов ручного управления приводимых в действие пальцами допускается увеличить на 75 мм.

4.6 В приложении B приведены координаты точек X, Y, Z, а на рисунках 1, 2, 3 приведены радиусы, которые должны использоваться при проектировании зон комфорта и досягаемости.

См. рисунки 1, 2 и 3.

A.1 Зоны расположения органов управления

A.1.1 Номинальный угол наклона подушки сиденья равен 10°, а ширина равна 500 мм. Если номинальный угол наклона подушки сиденья отличается от значения, равного 10°, более чем на +/- 5° или если ширина ее превышает 550 мм, то зоны расположения органов управления могут быть иными.

A.1.2 Для операторов высокого и низкого роста сиденье устанавливают в номинальное положение по высоте. Вертикальную регулировку (рекомендуемое значение - 75 мм) операторы используют с учетом индивидуальных особенностей своего сложения (длинные ноги при коротких руках, длинное туловище при коротких ногах и т.д.).

A.1.3 Продольная регулировка сиденья - 150 мм. Для оператора низкого роста сиденье устанавливают в крайнее переднее положение, для оператора высокого роста в крайнее заднее положение.

A.1.4. Зоны расположения органов управления на машинах, имеющих продольную регулировку сиденья от 100 до 150 мм, допускается определять следующим образом:

a) используют зоны расположения органов ручного управления в соответствии с рисунками 1, 2, 3;

b) изменяют размеры зон расположения органов ручного управления в соответствии с рисунками 1, 2, 3, уменьшая их в направлениях вперед и назад на 25 мм.

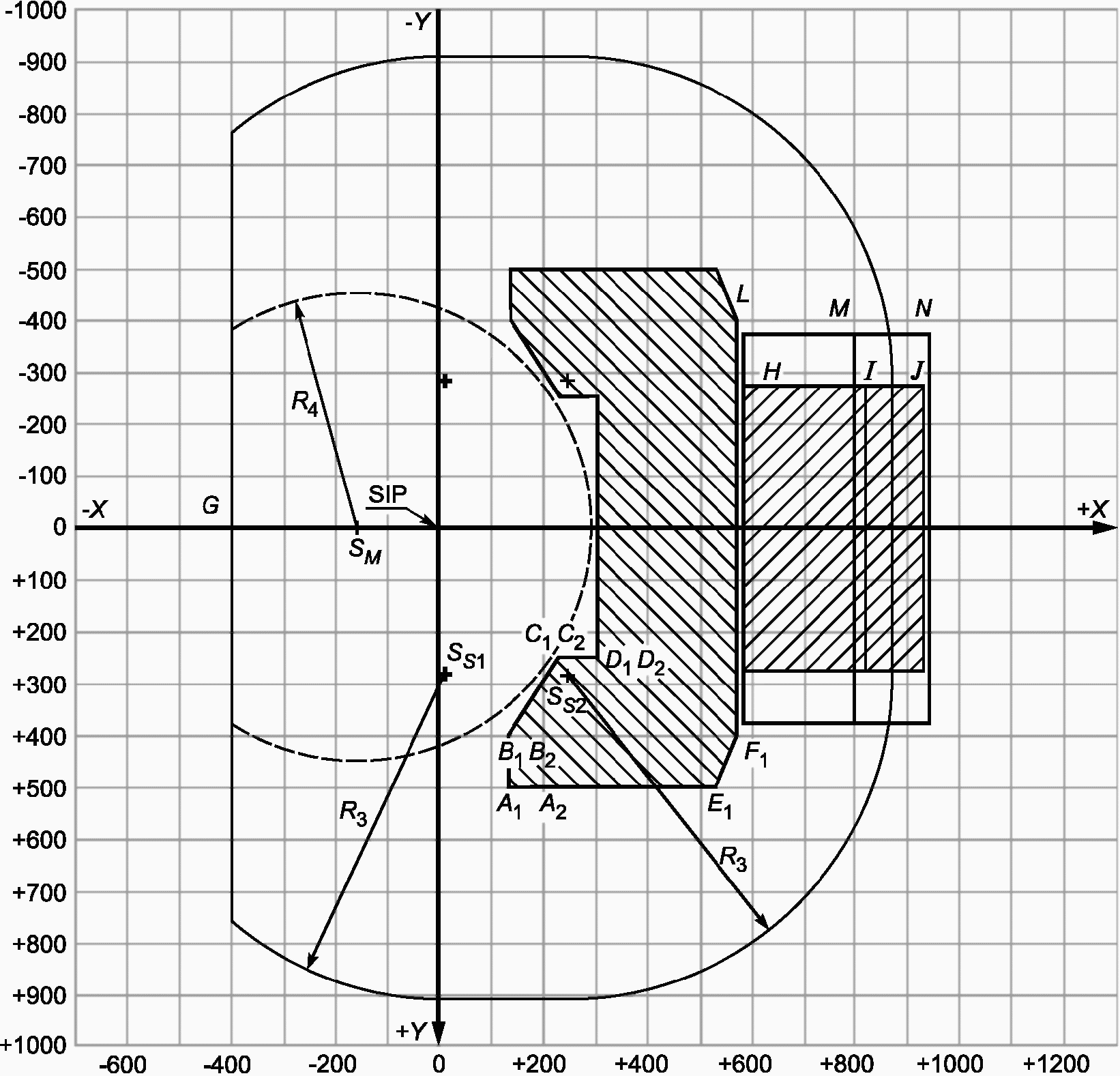

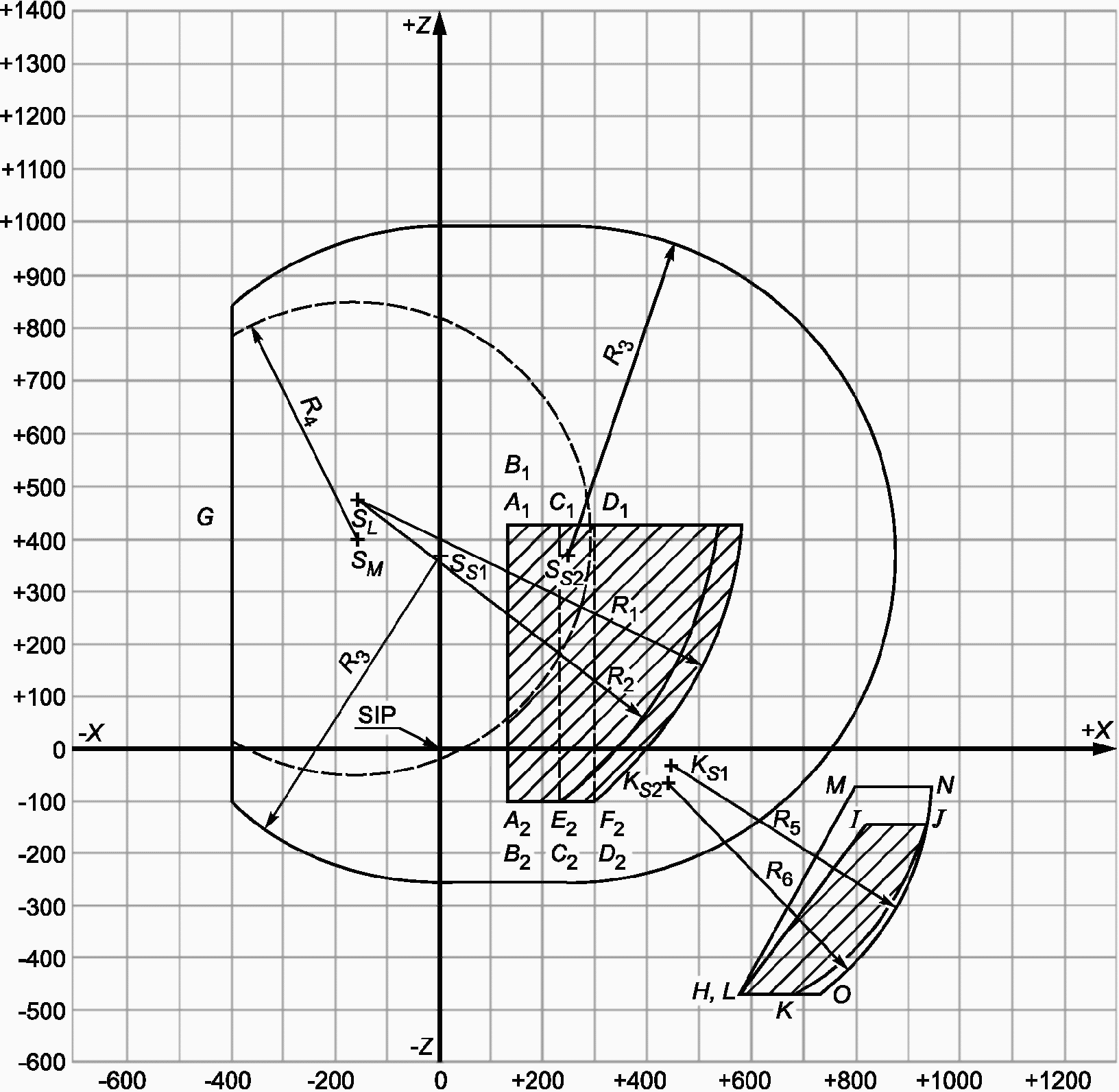

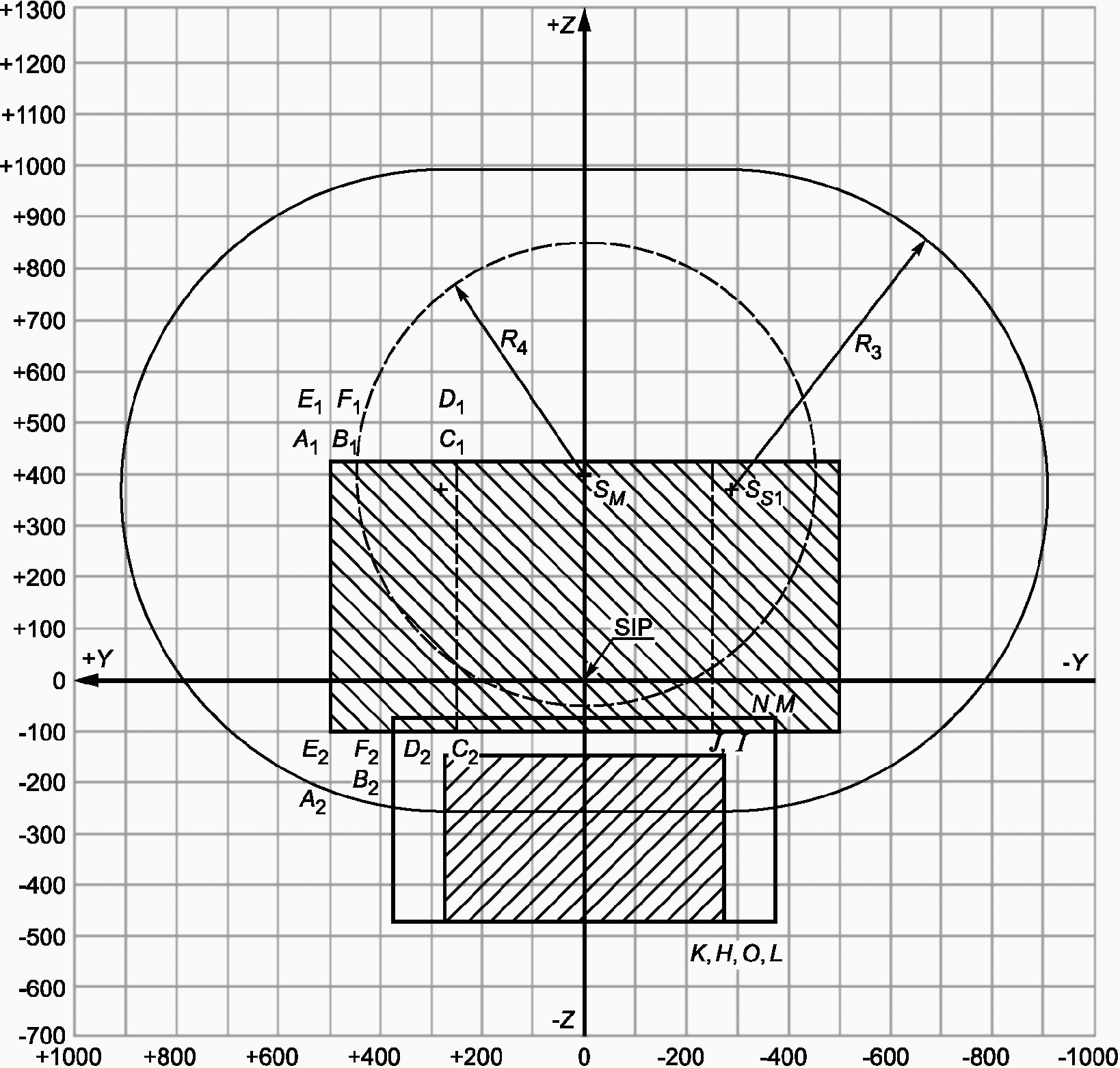

Координаты для определения расположения зон комфорта и досягаемости органов управления приведены в таблицах 3, 4, 5 и 6. Учитывая симметричность зон относительно плоскости XZ, они приведены для одной половины зоны. Координаты второй половины зоны могут быть получены изменением знака координаты Y (см. 3.8).

Зоны расположения органов управления определяют координатами угловых точек плоских поверхностей, центрами криволинейных координат и радиусами сферических и цилиндрических поверхностей. Зоны досягаемости органов ручного управления определяют плоскими и цилиндрическими ограничивающими поверхностями, касательными к сферическим поверхностям (см. таблицу 4).

Примечание - В некоторых регионах более чем у 5% операторов длина ног меньше значений, указанных для операторов низкого роста см. ISO 3411. Для учета этих особенностей следует предусмотреть специальную корректировку, которая позволит установить положение центра кривизны (K_s1 и K_s2) и радиусов (R₅, R₆), приведенные в таблице 5 и 6. Для этого необходимо внести следующие изменения:

- специальные координаты K_s1: (441, -75, -32);

- специальные координаты K_s2: (426, -75, -65);

- специальное значение R₅: 574;

- специальное значение R₆: 475.

Указанные изменения положения центра кривизны и значений радиусов приведут к изменениям координат точек H, I, J, K, L, M, N, O.

Примечание - Для операторов высокого роста установка сиденья в крайнем заднем положении (см. приложение A).
