"ГОСТ ISO 11485-2-2016. Межгосударственный стандарт. Стекло моллированное. Технические требования"
(введен в действие Приказом Росстандарта от 25.04.2017 N 305-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Открытым акционерным обществом "Институт стекла", Техническим комитетом по стандартизации ТК 41 "Стекло" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2016 г. N 90-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 апреля 2017 г. N 305-ст межгосударственный стандарт ГОСТ ISO 11485-2-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2018 г.

5 Настоящий стандарт идентичен международному стандарту ISO 11485-2:2011 "Стекло в строительстве. Моллированное стекло. Часть 2. Требования качества" ("Glass in building - Curved glass - Part 2: Quality requirements", IDT).

Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 160 "Стекло в строительстве" Международной организации по стандартизации (ISO).

Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

7 Некоторые положения международного стандарта, указанного в пункте 5, могут являться объектом патентных прав. Международная организация по стандартизации (ISO) не несет ответственность за идентификацию подобных патентных прав

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт устанавливает требования к качеству моллированного стекла, применяемого в строительных конструкциях, мебели, дисплеях и других областях применениях, за исключением транспорта.

Для применения настоящего стандарта необходим следующий ссылочный документ. Для датированных ссылок указывают дату издания. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):

ISO 11485-1 Glass in building - Curved glass - Part 1: Terminology and definitions (Стекло в строительстве. Моллированное стекло. Часть 1. Термины и определения)

Для целей настоящего стандарта использованы термины и определения, указанные в ISO 11485-1.

4.1. Общие положения

Моллированное стекло изготавливают из отожженного флоат-стекла, узорчатого или армированного стекла. Из моллированного стекла может быть изготовлено закаленное, многослойное, термоупрочненное, стекло с покрытием или эмалированное красками. Моллированное стекло также может применяться в стеклопакетах.

Все указанные виды стекол должны соответствовать стандартам ISO для плоских изделий, кроме тех характеристик, которые относятся к настоящему стандарту или когда может быть доказано, что конкретное требование соответствующего стандарта не может быть применено к моллированному стеклу по какой-либо причине (например: испытания проводят на плоских образцах, а не на моллированных образцах).

В случае, если отсутствует соответствующий международный стандарт, вместо него могут применяться национальные стандарты.

При проведении испытания в соответствии с разделом 5, моллированное стекло должно соответствовать требованиям, указанным в разделе 4 и приведенным в таблице 1.

Допуск на толщину моллированного стекла должен соответствовать допуску на толщину соответствующего стекла по ISO 16293 (все части), однако незначительные изменения толщины стекла могут возникнуть из-за растяжения во время процесса моллирования.

4.2. Предельные отклонения точности формы, длины арки и длины моллированного стекла

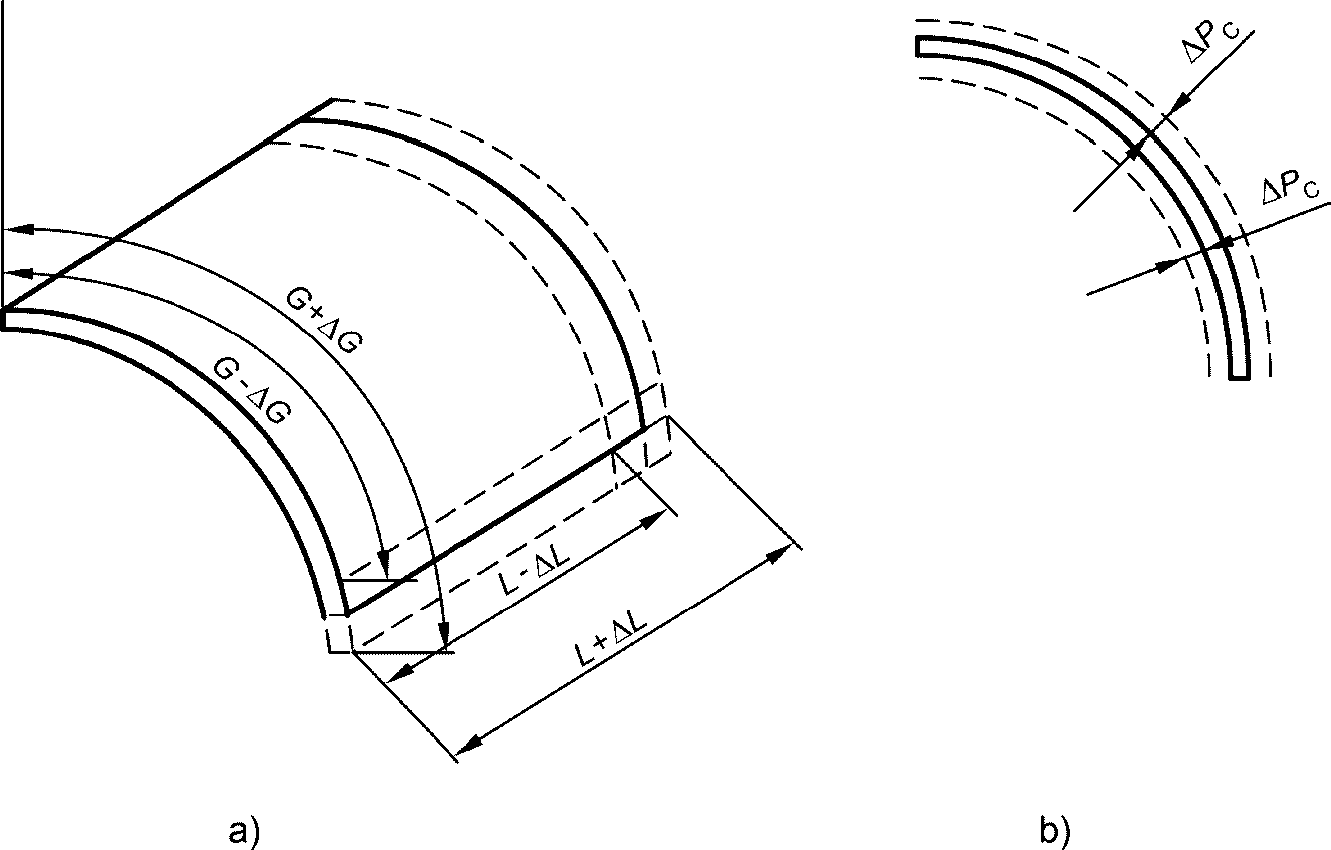

Предельные отклонения точности формы, длины арки и длины моллированного стекла указаны в таблице 2, также см. рисунок 1. Измерения проводят в соответствии с 5.1.

где: - предельное отклонение точности формы;

- предельное отклонение длины арки;

- предельное отклонение длины моллированного стекла;

T - номинальная толщина конечного изделия, если моллированное стекло является моллированным отожженным стеклом, моллированным закаленным стеклом, моллированным термовыдержанным стеклом или моллированным многослойным стеклом, или толщина применяемого стекла в моллированном стеклопакете.

4.3. Отклонение от прямолинейности кромок

Измерение проводят в соответствии с 5.2, при этом предельно допустимое отклонение от прямолинейности кромок должно быть или 2 мм, в зависимости от того, какая величина больше.

Примечание - Пример отклонения от прямолинейности кромок показан на рисунке 2.

4.4. Предельное отклонение кривизны

Измерение проводят в соответствии с 5.3, при этом максимальное отклонение кривизны должно быть не более 4 мм/м длины моллированного стекла (см. рисунок 9).

Максимальное отклонение кривизны должно быть отделено от отклонения от прямолинейности кромок.

4.5. Максимально допустимый перекос (V)

Испытания проводят в соответствии с 5.4, максимальный перекос показан на рисунке 3, и не должен превышать предельно допустимые отклонения для толщин <= 12 мм. Для других толщин требуется согласование с производителем.

4.6. Внешний вид

Испытания проводят в соответствии с 5.5, показатели внешнего вида моллированного стекла должны соответствовать требованиям, указанным в таблице 4.

4.7. Предельное отклонение размеров моллированного многослойного стекла

4.7.1 Толщина

Общая толщина многослойного стекла должна быть равна сумме номинальных толщин компонентов, составляющих многослойное стекло.

Предельное отклонение общей толщины должно быть равно сумме предельных отклонений компонентов, составляющих многослойное стекло, указанных в соответствующих стандартах.

Толщина и предельное отклонение промежуточного слоя или пленки должно быть незначительным по сравнению с предельным отклонением листов стекла.

Предельное отклонение при заливном промежуточном слое должно быть +/- 0,2 мм/мм толщины промежуточного слоя (не включая предельное отклонение толщины отдельных листов стекла).

4.7.2 Смещение стекла

Максимальное смещение d₁ листов стекла по кромке одного из них показано на рисунке 5, при изготовлении моллированного многослойного стекла оно должно соответствовать требованиям, указанным в таблице 5, где G длина арки моллированного многослойного стекла.

1 - номинальная толщина не более 6 мм

2 - максимально 8 мм

3 - следы зажимов

1 - номинальная толщина более 6 мм

2 - максимально номинальная толщина плюс 2 мм

3 - следы зажимов

4.8. Предельное отклонение размеров моллированного стеклопакета

4.8.1 Толщина

Предельное отклонение толщины моллированных листов стекла должно соответствовать нормативным значениям исходного стекла в соответствии с ISO 16293 (все части), при этом допускаются небольшие отклонения толщины стекла, возникающие вследствие растяжения в процессе моллирования.

Предельное отклонение общей толщины должно быть равно сумме предельных отклонений компонентов (см. применяемые стандарты) увеличенной на 3 мм.

4.8.2 Предельное отклонение точности формы

Предельное отклонение точности формы показано на рисунке 6 и состоит:

где - предельное отклонение точности формы первого стекла моллированного стеклопакета;

- предельное отклонение точности формы второго стекла моллированного стеклопакета;

и в соответствии с данными указанными в таблице 2.

Примечание - Отклонение толщины стеклопакета отчасти является следствием отклонения точности формы.

4.8.3 Смещение стекол в моллированном стеклопакете

Максимальное смещение d₂ по одной из кромок стекла показано на рисунке 7, возникающее при изготовлении моллированного стеклопакета, должно соответствовать требованиям, указанным в таблице 6, где G длина арки моллированного стеклопакета.

5.1. Определение точности формы, длины арки и длины моллированного стекла

Измерение точности формы проводят перпендикулярно стеклу с помощью калибра или шаблона, изготовленного в масштабе 1:1.

Длину арки измеряют по выпуклой поверхности с помощью гибкой стальной рулетки с ценой деления 1 мм.

Длину сторон измеряют с помощью рулетки или линейки с ценой деления 1 мм.

5.2. Определение отклонения от прямолинейности кромок

Отклонение от прямолинейности кромок измеряют на стекле в вертикальном или горизонтальном положении, как показано на рисунке 8.

К кромке стекла по его длине прикладывают линейку ребром (струну) и измеряют наибольшее расстояние между стеклом и ребром линейки (струной) с погрешностью 0,1 мм.

5.3. Измерение отклонения кривизны

Линейку ребром (струну) прикладывают вдоль кромки (перпендикулярно арке) со стороны вогнутой поверхности стекла и измеряют расстояние между стеклом и линейкой (струной), как показано на рисунке 9. Измерения проводят в точках A-A, B-B, C-C.

Примечание - Отклонение кривизны должно быть отделено от деформации по высоте.

5.4. Максимально допустимый перекос

Измерение максимально допустимого перекоса проводят в соответствии с рисунком 10, используя следующий метод или любой другой метод, обеспечивающий достаточную точность измерения.

a) Моллированное стекло устанавливают вертикально на опоры (деревянные бруски), так, как оно будет устанавливаться в конструкцию.

b) Две тонкие прочные струны располагают с вогнутой стороны по диагоналям стекла (теоретически четыре угла стекла должны находиться в одной плоскости).

c) Струны натягивают так, чтобы они стали прямыми и соприкасались друг с другом в точке пересечения.

d) Если внешняя струна отстоит от края угла стекла, измеряют расстояние (мм). При диаметре струны s (мм), максимальный перекос (мм) .

e) Если внутренняя струна отстоит от края угла стекла, измеряют расстояние (мм). При диаметре струны s (мм), максимальный перекос (мм) .

f) Максимальный перекос V, измеренный по d) или e), имеет одно и то же значение.

5.5. Метод контроля внешнего вида моллированного стекла

Контроль внешнего вида моллированного стекла проводят визуально на расстоянии 3,0 м от стекла, в вертикальном положении, используя дневной свет, без прямых солнечных лучей, или фонового освещения. Для измерения длины или диаметра дефектов внешнего вида, применяют металлическую линейку с ценой деления 1 мм.
