4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 марта 2017 г. N 164-ст межгосударственный стандарт ГОСТ 33984.2-2016 (EN 81-20:2014) введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2018 г. <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 21 марта 2017 г. N 164-ст ГОСТ Р 53781-2010 в части правил и методов исследований (испытаний) и измерений при сертификации лифтов отменен с 1 ноября 2018 г.
5 Настоящий стандарт является модифицированным по отношению к европейскому стандарту EN 81-20:2014 "Правила безопасности по устройству и установке лифтов. Лифты для транспортирования людей и грузов. Часть 20: Пассажирские и грузопассажирские лифты" ("Safety rules for the construction and installation of lifts - Lifts for the transport of persons and goods - Part 20: Passenger and goods passenger lifts", MOD) в части правил и методов исследований (испытаний) и измерений при сертификации лифтов путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ 1.5 (подразделы 4.2 и 4.3).
Сопоставление структуры настоящего стандарта со структурой указанного европейского стандарта приведено в дополнительном приложении ДЖ.
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Дополнительные положения, требования и приложения, включенные в текст стандарта для учета потребностей национальной экономики указанных выше государств и/или особенностей межгосударственной стандартизации, выделены курсивом.
Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованных в качестве ссылочных в примененном европейском стандарте, приведены в дополнительном приложении ДЕ
6 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований Технического регламента Таможенного союза ТР ТС 011/2011 "Безопасность лифтов"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Настоящий стандарт устанавливает:
- правила и методы исследований (испытаний) и измерений лифтов, необходимые для подтверждения соответствия в форме сертификации;
- правила отбора образцов лифтов.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 33984.1-2016 (EN 81-20:2014) Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов
ГОСТ 33605-2015 Лифты. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
В настоящем стандарте применены термины и определения по [1], ГОСТ 33605, а также следующие термины с соответствующими определениями:
3.1
3.2 аттестация испытательного оборудования: Определение нормированных точностных характеристик испытательного оборудования, их соответствие требованиям нормативных документов и установление пригодности этого оборудования к эксплуатации.
3.3 взаимосвязанные с ТР ТС 011/2011 стандарты: Стандарты, включенные в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "Безопасность лифтов" (ТР ТС 011/2011).
3.4 визуальный контроль: Органолептический контроль, осуществляемый органами зрения.
3.5 данные испытаний: Регистрируемые при испытаниях значения характеристик свойств лифта, а также других параметров, являющихся исходными для последующей обработки.
3.6
3.7
3.8 идентификация лифта: Установление соответствия конкретного образца лифта заявке на сертификацию и (или) его описанию.
3.9 измерительный контроль: Контроль, осуществляемый с применением средств измерений.
3.10
3.11
3.12 испытательное оборудование (стенд): Средство испытаний, представляющее собой техническое устройство для воспроизведения условий испытаний.
3.13
3.14
3.15 партия лифтов: Установленное количество единиц продукции одного наименования и обозначения, представленное заявителем для проведения оценки соответствия (сертификации).
3.16 результат испытаний: Оценка характеристик свойств объекта, установление соответствия объекта требованиям по данным испытаний.
3.17 уполномоченное изготовителем лицо: Юридическое или физическое лицо, зарегистрированное в установленном порядке государством, входящим в Таможенный союз, которое определено изготовителем на основании договора с ним для осуществления действий от его имени при подтверждении соответствия и размещении лифтов на таможенных территориях государств Таможенного союза, а также для возложения ответственности за несоответствие продукции требованиям Технического регламента Таможенного союза ТР ТС 011/2011 "Безопасность лифтов".
3.18 условия испытаний: Совокупность воздействующих факторов и (или) режимов функционирования объекта при испытаниях.
При подтверждении соответствия лифта органы по сертификации применяют следующие методы исследований (испытаний) и измерений:
- анализ предоставленной заявителем технической документации на лифты, перечень которой установлен в [1] (статья 6);
- анализ представленных заявителем копий протоколов испытаний узлов лифта в соответствии с приложением ДД и в случаях, установленных в [1] (статья 6), устройств безопасности лифта;
- определение параметров лифта с применением визуального контроля и измерительного контроля;
- анализ представленных испытательной лабораторией (центром) протоколов испытаний лифта;
- исследование технических решений, отличающихся от регламентированных или не предусмотренных во взаимосвязанных с [1] стандартах, и анализа риска этих технических решений с проверкой представленных заявителем (изготовителем) расчетов, чертежей, результатов испытаний.
5.1 Отбор образца лифта при сертификации осуществляют для их исследований (испытаний) и измерений с целью распространения полученных результатов на представленную партию или серийный выпуск лифтов.
Отбираемый образец по конструкции, составу и технологии изготовления должен быть таким же, как продукция, предназначенная для выпуска в обращение. Отбор образца проводит представитель органа по сертификации или по его поручению представитель испытательной лаборатории (центра) в присутствии ответственного лица изготовителя (заявителя).
5.2 Отбор образца проводят:
- для серийно выпускаемых лифтов - или из лифтов, смонтированных у изготовителя, или из лифтов одного типоразмерного ряда аналогичных по назначению и конструкции этого же изготовителя, находящихся на объектах установки;
- для единовременно изготавливаемой партии лифтов - или из смонтированных у изготовителя, или на месте монтажа (эксплуатации) лифта из поставляемой партии, или из аналогичных по назначению и конструкции лифтов этого же изготовителя, находящихся на объектах установки.
Для лифта разового изготовления отбор образцов не требуется.
Номинальная грузоподъемность отобранного образца серийно выпускаемых лифтов не должна отличаться от максимальной, заявленной для сертификации грузоподъемности более чем на 40% при грузоподъемности до 5000 кг (включительно) и более чем на 20% при грузоподъемности свыше 5000 кг, а номинальная скорость - быть максимальной, заявленной для номинальной грузоподъемности отобранного образца типоразмерного ряда.
При подтверждении соответствия типоразмерного ряда лифтов для исключения возможности влияния масштабного фактора по решению органа по сертификации в выборку дополнительно может быть включен образец с наименьшей номинальной грузоподъемностью или с максимальной номинальной скоростью.
5.3 Результаты отбора образца оформляют актом отбора образцов. Форма акта отбора образцов устанавливается органом по сертификации.
При идентификации устанавливают:
- тождественность характеристик отобранного образца его существенным признакам, перечисленным в приложении Г и указанным в приложении к заявке на сертификацию;
- тождественность отобранного образца той продукции, которая была заявлена на сертификацию.
При идентификации лифта дополнительно проверяют соответствие примененных устройств безопасности и комплектующих изделий перечисленным в приложении В и указанным в приложении к заявке на сертификацию. Результаты определения соответствия отражают в протоколе испытаний.
6.1 Проверки, испытания и измерения лифта при сертификации лифта проводит аккредитованная испытательная лаборатория (центр).
6.2 Проверки, испытания и измерения осуществляют специалисты по оценке соответствия лифтов требованиям безопасности, имеющие соответствующую квалификацию.
6.3 Орган по сертификации определяет объем испытаний с учетом положений настоящего стандарта, необходимый для оценки соответствия лифта общим требованиями безопасности, а также с учетом назначения и условий эксплуатации, специальным требованиям безопасности.
При применении в лифте технических решений, отличающихся от регламентируемых взаимосвязанными с [1] стандартами, в объем испытаний допускается вносить соответствующие изменения и дополнения, обеспечивающие возможность оценки соответствия этих технических решений.
6.4 Испытания лифта проводят у изготовителя или на объекте его установки, или на объекте установки аналогичного по назначению и конструкции лифта того же изготовителя.
Решение о проведении испытаний лифта на объекте его установки или на объекте установки аналогичного по назначению и конструкции лифта должно быть согласовано заявителем с владельцем объекта.
6.5 В случае, если заявитель применяет на добровольной основе для обеспечения соответствия лифта требованиям, установленным в [1], взаимосвязанные с [1] стандарты, но при проведении сертификации выявлены несоответствия лифта применимым требованиям, установленным в этих стандартах, орган по сертификации оформляет Акт выявленных несоответствий лифта, который направляется заявителю. Форма Акта устанавливается органом по сертификации.
Заявитель устраняет выявленные несоответствия и направляет в орган по сертификации документально оформленную информацию об устранении несоответствий (чертежи, схемы, описание процедур и прочее).
Орган по сертификации проводит анализ представленной заявителем документации и принимает решение о необходимости проведения дополнительных проверок (испытаний) или о продолжении работ по сертификации без проведения дополнительных проверок (испытаний).
6.6 Данные проверок, испытаний и измерений оформляют протоколом испытаний. Протокол испытаний аккредитованная испытательная лаборатория (центр) предоставляет в орган по сертификации. Копии протокола испытаний (в том числе и для случая, когда заявителю не может быть выдан сертификат ввиду несоответствия продукции установленным требованиям) подлежит хранению в испытательной лаборатории (центре) в течение пяти лет.
6.7 Требования к оформлению протокола испытаний
Протокол испытаний должен точно, четко и недвусмысленно отражать данные испытаний и другую относящуюся к ним информацию. Протокол испытаний должен содержать следующую информацию:
- сведения об испытательной лаборатории, проводившей испытания (наименование, адрес, регистрационный номер, дату выдачи и срок действия аттестата аккредитации);
- идентификационный номер протокола;
- наименование протокола;
- сведения о изготовителе лифта (наименование организации, адрес);
- сведения об испытанном лифте (наименование, тип, модификация, модель, марка, код ТН ВЭД ТС, наименование стандарта, другого документа, содержащего требования к лифту, устанавливаемые при его изготовлении), а также его характеристику (назначение, конструктивное исполнение, основные параметры или показатели, в том числе определяющие безопасность);
- основание для проведения испытаний (направление органа по сертификации в аккредитованную лабораторию (центр) на испытание и т.п.) и цель испытаний;
- сведения о программе и методах испытаний (допускается не указывать, если испытания проводились в соответствии с настоящим стандартом);
- данные и результаты идентификации образцов в соответствии с 5.4;
- сведения об акте отбора образцов (наименование организации, производившей отбор, дату отбора);
- условия проведения испытаний (место, период, данные о климатических условиях);
- сведения об использованных средствах измерений и испытательном оборудовании;
- проверяемые требования (значения показателей по нормативным и техническим документам) и сведения об источниках требований (обозначение нормативного или технического документа, номер раздела или пункта, содержащего конкретное требование);
- данные испытаний;
- информацию о дополнительном протоколе испытаний, выполненных на условиях договора с другой аккредитованной испытательной лабораторией (при его наличии);
- дату выпуска протокола испытаний;
- заявления о том, что протокол испытаний распространяется только на образцы, подвергнутые испытаниям, а также о недопустимости частичной или полной перепечатки, или размножения протокола испытаний без разрешения испытательной лаборатории (центра).
Протокол испытаний должен быть подписан лицами, ответственными за проведение и проводившими испытания, и утвержден руководителем, и скреплен печатью испытательной лаборатории (центра).
К протоколу испытаний прилагают копию акта отбора образцов.
Форму протокола испытаний устанавливает испытательная лаборатория (центр).
Исправления и дополнения в протоколе испытаний после его утверждения не допускаются. При необходимости их оформляют в виде отдельного документа с наименованием "Дополнение к протоколу испытаний" в соответствии с вышеприведенными требованиями.
В протоколе испытаний не допускается помещать результаты испытаний, рекомендации и советы по устранению недостатков или совершенствованию испытанных изделий.
7.1 Анализ состояния производства при сертификации по схеме 1С (серийный выпуск) должен быть выполнен до выдачи сертификата.
7.2 Анализ состояния производства осуществляют с целью установления наличия необходимых условий для обеспечения соответствия выпускаемых лифтов требованиям технического регламента.
7.3 Анализ состояния производства осуществляет орган по сертификации.
7.4 Орган по сертификации может поручить организацию и проведение анализа состояния производства представителю аккредитованной испытательной лаборатории, имеющему документ (аттестат, свидетельство и т.п.) об аккредитации эксперта. В этом случае орган по сертификации оформляет письменное поручение.
7.5 Проверку и оценку производства осуществляют на основании программы, разрабатываемой органом по сертификации, которая включает в себя рассмотрение следующих вопросов:
- распределение обязанностей руководителей служб предприятия по обеспечению качества выпускаемой продукции;
- наличие функционального подразделения (лица), ответственного за контроль качества продукции на всех ее этапах;
- наличие конструкторской и технологической документации на сертифицируемую продукцию и установленный порядок ее ведения;
- наличие процедур, определяющих порядок внесения изменений и периодического пересмотра документов;
- наличие и выполнение в процедурах входного контроля процедуры проверки характеристик сырья, материалов, комплектующих изделий, влияющих на выполнение требований к конечной продукции;
- наличие и выполнение процедур контроля и испытаний сертифицируемой продукции на соответствие требованиям документов, по которым осуществляют ее выпуск и приемку;
- наличие системы контроля за измерительным и испытательным оборудованием;
- наличие процедур, обеспечивающих выявление причин несоответствия сертифицированной продукции и предупреждающих повторение дефектов;
- наличие и выполнение процедур регистрации и хранения результатов контроля качества и испытаний продукции, а также комплектующих изделий, параметры которых влияют на характеристики и показатели, определяемые при сертификационных испытаниях продукции;
- управление технологическим оборудованием (состояние технического обслуживания и ремонта и др.).
7.6 Результаты анализа состояния производства орган по сертификации учитывает при подготовке решения о выдаче (об отказе в выдаче) сертификата.
7.7 Акт о результатах анализа состояния производства хранят органы по сертификации в течение срока действия сертификата и в течение пяти лет после окончания его срока действия.
7.8 Орган по сертификации, осуществляющий подтверждение соответствия новой продукции, аналогичной по технологии производства сертифицированной им ранее на этом же предприятии, может учитывать при подготовке решения о выдаче (об отказе в выдаче) сертификата имеющийся у него акт о результатах анализа состояния производства и частично или полностью распространить результаты предшествующего анализа производства на новую продукцию, если с даты выдачи акта прошло не более пяти лет.
8.1 Показатели среды в помещении, в котором размещается оборудование испытуемого лифта (шахта, машинное, блочное помещение), в том числе температура и относительная влажность воздуха, должны находиться в пределах, установленных в эксплуатационных документах.
8.2 Испытания и измерения прекращают или приостанавливают в следующих случаях:
- возникновения аварийной ситуации, угрожающей безопасности лиц, участвующих в испытаниях и измерениях;
- обнаружения неисправности или отказа функционирования лифта, устройства безопасности лифта;
- несоблюдения условий проведения испытаний и измерений, указанных в настоящем разделе.
Продолжение испытаний и измерений допускается только после устранения причин, вызвавших их прекращение или приостановку.
испытательному оборудованию (стендам)
9.1 При проведении проверок, испытаний и измерений должны использоваться средства измерений утвержденного типа, прошедшие поверку.
9.2 Груз (грузы), используемый для испытаний лифта, не является эталоном, средством измерений или испытательным оборудованием и не подлежит калибровке, градуировке и поверке.
испытаний и измерений лифта
10.1 Заявитель обеспечивает подготовку лифта к проведению испытаний и измерений, которая включает в себя проверку исправности лифта, его функционирования во всех режимах работы, предусмотренных технической документацией, и документально оформляет результаты готовности лифта к проведению испытаний и измерений.
Непосредственно перед проведением испытаний и измерений лифт должен быть проверен в режиме "нормальная работа".
10.2 Заявитель обеспечивает наличие груза, предназначенного для проведения испытаний.
образца лифта действующей документации
и функционирование испытаний и измерений
11.1 Специалисты испытательной лаборатории (центра) непосредственно перед проведением проверок, испытаний и измерений должны быть ознакомлены с результатами готовности лифта к проведению проверок, испытаний и измерений, а также убедиться в обеспечении условий их проведения.
11.2 Проверки, испытания и измерения проводят с учетом назначения лифта, а также с учетом его конструкции (электрический, гидравлический).
11.3 Требования и методы оценки соответствия лифтов приведены в приложении ДА.
11.4 Методы проведения испытаний лифта приведены в приложении ДБ.
11.5 Несоответствия параметров и характеристик лифта, выявленные в процессе испытаний и измерений, документируют актом и передают заявителю. После устранения выявленных несоответствий заявитель вправе обратиться в орган по сертификации для проведения повторных испытаний и измерений. В этом случае проводят испытания и измерения тех параметров и характеристик, несоответствие которых было выявлено. Результаты повторных испытаний и измерений документируют дополнительным протоколом.
12.1 Погрешность измерений должна быть не более:
+/- 5% при измерении массы, усилия, расстояния, скорости;
+/- 5% при измерении ускорения;
+/- 5% при измерении напряжения, тока;
+/- 5% при измерении температуры;
+/- 2,5% при измерении расхода жидкости;
+/- 0,2% при измерении времени;
+/- 10% при измерении освещенности.
12.2 Регистрирующая аппаратура должна быть в состоянии определять сигналы, изменяющиеся во времени, в пределах не более 0,01 с.
проверок, испытаний и измерений
13.1 При проведении проверок, испытаний и измерений следует соблюдать требования безопасности, установленные правилами, нормами, инструкциями по безопасности.
13.2 Персонал, принимающий участие в проведении проверок, испытаний и измерений, должен быть проинструктирован по правилам безопасности.
13.3 При выявлении нарушений, влияющих на безопасность проведения проверок, испытаний и измерений, работы на лифте должны быть прекращены.
Продолжение проверок, испытаний и измерений допускается только после устранения выявленных нарушений.
(обязательное)
Таблица ДА.1
(обязательное)
ДБ.1 Метод определения ускорения (замедления) кабины при эксплуатационных режимах и при экстренном торможении
ДБ.1.1 Сущность метода
Метод заключается в определении ускорения (замедления) кабины при экстренном торможении
ДБ.1.2 Процедура испытаний
В кабине лифта размещают груз массой 75 кг. Регистрацию замедления кабины лифта, движущейся с номинальной скоростью, осуществляют при ее остановке по команде "Стоп" как при движении вверх, так и вниз.
ДБ.1.3 Оценка результатов
Лифт считают выдержавшим испытание, если при экстренных остановках в обоих направлениях среднее значение замедления не превысило 9,81 м/с2.
ДБ.2.1 Сущность метода
Метод заключается в определении достаточности тормозного момента для остановки привода.
ДБ.2.2 Процедура испытаний
В кабине лифта размещают груз, масса которого на 25% превышает номинальную грузоподъемность лифта. Кабину опускают вниз на номинальной скорости. После достижения кабиной номинальной скорости осуществляют отключение привода, сопровождающееся наложением тормоза.
ДБ.2.3 Оценка результатов
Лифт считают выдержавшим испытания, если тормозная система остановила привод.
ДБ.3.1 Сущность метода
Метод заключается в проверке достаточности сцепления между канатоведущим шкивом или барабаном трения и тяговыми элементами.
ДБ.3.2 Процедура испытаний
В кабине лифта размещают груз, масса которого на 25% превышает номинальную грузоподъемность лифта. Кабину опускают вниз на номинальной скорости. После достижения кабиной номинальной скорости и нахождения кабины в нижней части шахты осуществляют отключение привода, сопровождающееся наложением тормоза.
ДБ.3.3 Оценка результатов
Лифт считают выдержавшим испытания, если произошла полная остановка кабины до ее соприкасания с буферами.
ДБ.4.1 Сущность метода
Метод заключается в определении:
- среднего значения замедления кабины при посадке на буфер;
- времени превышения замедления 25 м/с2 при посадке кабины на буфер с нелинейными характеристиками или буфер энергорассеивающего типа.
ДБ.4.2 Процедура испытаний
ДБ.4.2.1 Буфер энергонакопительного типа
В кабине лифта размещают груз, масса которого равна номинальной грузоподъемности лифта. Посадку на буфер осуществляют при движении кабины с номинальной скоростью. Регистрируют замедление кабины от момента касания буфера до полной остановки кабины.
ДБ.4.2.2 Буфер энергорассеивающего типа
В кабине лифта размещают груз, масса которого равна номинальной грузоподъемности лифта. Посадку на буфер осуществляют при движении кабины с номинальной скоростью или со скоростью, для которой был рассчитан ход буфера, в случае применения буфера с укороченным ходом. Регистрируют замедление кабины от момента касания буфера до полной остановки кабины.
ДБ.4.3 Оценка результатов
Лифт считают выдержавшим испытание, если:
- при посадке кабины на буфер среднее замедление кабины - не более 9,81 м/с2;
- при посадке кабины на буфер энергонакопительного типа с нелинейными характеристиками, буфер энергорассеивающего типа время действия замедления кабины, превышающего 25 м/с2 - не более 0,04 с.
ДБ.5 Метод проверки прочности кабины, тяговых элементов, подвески и (или) опоры кабины, противовеса, уравновешивающего груза и их креплений
ДБ.5.1 Сущность метода
Метод заключается в определении наличия разрушения или поломки кабины, тяговых элементов, подвески и (или) опоры кабины, противовеса, уравновешивающего груза и их креплений после проведения испытаний по 1, 2, 3, 5.
ДБ.5.2 Процедура испытаний
После проведения испытаний по 1, 2, 3, 5 визуально проверяют наличие разрушений или поломок кабины, тяговых элементов, подвески и (или) опоры кабины, противовеса, уравновешивающего груза и их креплений.
ДБ.5.3 Оценка результатов
Лифт считают выдержавшим испытание, если отсутствуют разрушения или поломки кабины, тяговых элементов, подвески и (или) опоры кабины, противовеса, уравновешивающего груза и их креплений.
ДБ.6 Метод проверки функционирования устройства защиты от превышения скорости поднимающейся вверх кабины электрического лифта
ДБ.6.1 Сущность метода
Метод заключается в определении:
- скорости кабины, при которой происходит срабатывание устройства защиты от превышения скорости поднимающейся вверх кабины;
- максимального значения замедления кабины после срабатывания устройства защиты от превышения скорости поднимающейся вверх кабины;
- факта размыкания цепи безопасности электрическим устройством безопасности, контролирующим срабатывание тормозного устройства при его воздействии на узлы лифта в соответствии с требованиями ГОСТ 33984.1 (ЕН 81-20).
ДБ.6.2 Процедура испытаний
ДБ.6.2.1 Контроль скорости поднимающейся вверх кабины осуществляется ограничителем скорости
Остановку осуществляют при движении пустой кабины вверх с номинальной скоростью. Регистрируют замедление кабины от момента срабатывания ограничителя скорости до полной остановки кабины.
ДБ.6.2.2 Контроль скорости поднимающейся вверх кабины осуществляется не ограничителем скорости
Остановку осуществляют при движении пустой кабины вверх под действием противовеса при расторможенном тормозе привода лифта.
Б.6.3 Оценка результатов
Лифт считают выдержавшим испытание, если:
- среднее ускорение замедления пустой кабины - не более 9,81 м/с2;
- при осуществлении контроля скорости не ограничителем скорости устройство контроля скорости включило тормозной элемент в диапазоне скоростей:
при номинальной скорости кабины V не более 1,0 м/с - от 1,15 до 1,50 м/с;
при номинальной скорости кабины V более 1,0 м/с - от 1,15V до 1,25V + 0,25/V м/с;
- при срабатывании тормозного устройства электрическое устройство безопасности, контролирующее срабатывание этого устройства, разомкнуло цепь безопасности.
ДБ.7 Метод проверки функционирования устройства защиты от непреднамеренного передвижения кабины от уровня посадочной площадки при незапертой двери шахты и незакрытой двери кабины
ДБ.7.1 Сущность метода
Метод заключается в определении:
- максимального значения замедления кабины после срабатывания устройства защиты от непреднамеренного передвижения кабины;
- расстояния между порогом остановившейся кабины и обвязкой дверного проема шахты в случае движения кабины вверх;
- расстояния между порогом дверного проема шахты обвязкой дверного проема остановившейся кабины в случае движения кабины вниз;
- факта размыкания цепи безопасности электрическим устройством безопасности (при наличии), контролирующим срабатывание устройства защиты от непреднамеренного передвижения кабины в сторону от уровня посадочной площадки при незапертой двери шахты и незакрытой двери кабины.
ДБ.7.2 Процедура испытаний
Проверку функционирования устройства осуществляют при движении вверх пустой кабины, при ее нахождении в верхней части шахты и при движении вниз кабины с грузом, масса которого равна номинальной грузоподъемности лифта, при ее нахождении в нижней части шахты.
ДБ.7.3 Оценка результатов
Лифт считают выдержавшим испытание, если:
- среднее ускорение замедления кабины - не более 9,81 м/с2;
- после остановки движущейся вверх кабины:
расстояние между порогом кабины и порогом посадочной площадки менее 1,2 м;
расстояние между порогом кабины и верхней обвязкой проема двери шахты более 1,0 м;
расстояние между нижней частью фартука кабины и порогом посадочной площадки менее 0,2 м;
- после остановки движущейся вниз кабины:
расстояние между порогом посадочной площадки и порогом кабины менее 1,2 м;
расстояние между порогом посадочной площадки и верхней обвязкой проема двери кабины более 1,0 м;
расстояние между порогом кабины и нижней частью вертикальной поверхности, расположенной у порога посадочной площадки, менее 0,2 м;
- электрическое устройство безопасности разомкнуло цепь безопасности при срабатывании устройства защиты от непреднамеренного передвижения кабины в сторону от уровня посадочной площадки при незапертой двери шахты и незакрытой двери кабины.
ДБ.8.1 Сущность метода
Метод заключается в определении:
- значения освещенности кабины в режиме "нормальная работа";
- значения освещенности при работе аварийного освещения.
ДБ.8.2 Процедура измерений
Измерение освещенности проводят при закрытых дверях кабины.
В случае если ограждение кабины или двери кабины включает светопрозрачные элементы, измерение освещенности производится в темное время суток, когда отношение естественной освещенности к искусственной составляет не более 0,1. Освещение посадочных площадок и шахты должно быть выключено.
При измерении освещенности на измерительный фотометрический датчик не должна падать тень от человека, поручней, откидных сидений и т.п.
ДБ.8.2.1 Освещенность кабины в режиме "Нормальная работа"
Прибор для измерения освещенности располагают последовательно в контрольных точках, в соответствии с приведенной схемой (см. рисунок ДБ.1), на высоте 1,0 +/- 0,05 м над уровнем пола. Измерительный фотометрический датчик должен быть ориентирован по направлению к самому сильному источнику света.
Регистрируют величину освещенности в каждой контрольной точке.
![]() Рисунок ДБ.1 - Схема расположения контрольных точек
ДБ.8.2.2 Освещенность при работе аварийного освещения
ДБ.8.2.2.1 Освещенность кабины
Прибор для измерения освещенности располагают в центре кабины на высоте 1,0 +/- 0,05 м над уровнем пола. Измерительный фотометрический датчик должен быть ориентирован по направлению к аварийному источнику света.
ДБ.8.2.2.2 Освещенность устройства вызова персонала
Прибор для измерения освещенности располагают на уровне устройства для вызова персонала на расстоянии 0,05 +/- 0,01 м от устройства. Измерительный фотометрический датчик должен быть ориентирован по направлению к аварийному источнику света.
ДБ.8.3 Оценка результатов
Лифт считают выдержавшим испытание, если:
- освещенность кабины в любой контрольной точке не менее 100 лк;
- освещенность кабины не менее 5 лк в каждой из контрольных точек;
- освещенность устройства вызова персонала при работе аварийного освещения не менее 5 лк.
(обязательное)
УСТРОЙСТВ (МИНИМАЛЬНЫЙ), НЕОБХОДИМЫЙ ДЛЯ ИДЕНТИФИКАЦИИ
ТИПА (МОДЕЛИ) ЛИФТА И УКАЗЫВАЕМЫЙ В ПРИЛОЖЕНИИ
К СЕРТИФИКАТУ СООТВЕТСТВИЯ
Лебедка.
Гидроагрегат (для гидравлического лифта).
Система управления (контроллер).
Привод дверей кабины.
Дверь шахты.
Замок двери шахты.
Ловители.
Ограничитель скорости.
Буфер (энергонакопительный с нелинейной характеристикой или энергорассеивающий).
Гидроаппарат безопасности (разрывной клапан) (для гидравлического лифта).
В приложении к сертификату указывают тип (модель) устройства, производителя устройства, страну происхождения.
(рекомендуемое)
ДЛЯ ИДЕНТИФИКАЦИИ ЛИФТА И УКАЗЫВАЕМОЕ
В ПРИЛОЖЕНИИ К СЕРТИФИКАТУ
При сертификации модельного ряда лифтов, предназначенных для серийного выпуска, в приложении к сертификату дополнительно указываются параметры и размеры, характеризующие модельный ряд:
- номинальная грузоподъемность модельного ряда;
- номинальная скорость модельного ряда;
- максимальное число остановок;
- высота подъема;
- тип подвески;
- диаметр (размер) тяговых элементов;
- количество тяговых элементов;
- максимальная площадь пола кабины;
- ширина купе кабины (минимальное значение ... максимальное значение);
- глубина купе кабины (минимальное значение ... максимальное значение);
- высота купе кабины (минимальное значение ... максимальное значение);
- глубина приямка при отсутствии дополнительных средств, обеспечивающих безопасность персонала;
- глубина приямка при применении дополнительных средств, обеспечивающих безопасность персонала;
- высота верхнего этажа при отсутствии дополнительных средств, обеспечивающих безопасность персонала, в зависимости от высоты кабины;
- высота верхнего этажа при применении дополнительных средств, обеспечивающих безопасность персонала, в зависимости от высоты кабины;
- предельные рабочие температуры размещения лифта, °C;
- максимальное значение относительной влажности воздуха, %;
- интенсивность сейсмического воздействия в районе возможной установки лифта;
- варианты исполнения лифта для обеспечения специальных требований безопасности при дополнительном заказе:
- габариты кабины для перевозки инвалидов и маломобильных групп населения;
- габариты кабины для транспортировки пожарных во время пожара;
- возможность подключения к устройствам диспетчерского контроля.
(обязательное)
ДД.1.1 Сущность метода
Метод заключается в нагружении закрытой и запертой двери статической, равномерно распределенной нагрузкой, действующей со стороны посадочной площадки на двери шахты или изнутри кабины на двери кабины в направлении, перпендикулярном к ее поверхности, и возрастающей до контрольного значения.
ДД.1.2 Процедура испытаний
Двери закрывают и запирают.
ДД.1.2.1 Проводят нагружение створки двери, при этом площадка площадью 5 см2 должна быть расположена на пересечении диагоналей створки. В случае многостворчатых дверей испытание проводят отдельно для каждой створки.
Нагрузку увеличивают равномерно и плавно. Контрольную нагрузку 300 Н, равномерно распределенную по круглой или квадратной площадке площадью 5 см2, удерживают в течение времени, необходимого для измерения прогиба створки под нагрузкой.
ДД.1.2.2 Проводят нагружение створки двери, при этом площадка площадью 100 см2 круглого или прямоугольного сечения должна быть расположена на пересечении диагоналей створки. В случае многостворчатых дверей испытание проводят отдельно для каждой створки.
Нагрузку увеличивают равномерно и плавно. Контрольную нагрузку 1000 Н, равномерно распределенную по круглой или прямоугольной площадке площадью 100 см2, удерживают в течение времени, необходимого для измерения прогиба створки под нагрузкой.
Через 5 мин после снятия нагрузки проводят визуальную проверку состояния испытуемой створки. Проверяют наличие остаточной деформации створки, функционирование двери и замка двери (при его наличии).
ДД.1.3 Оценка результатов
Двери считают выдержавшими испытания, если:
- при испытании контрольной нагрузкой 300 Н упругая деформация створки - не более 15 мм;
- после снятия контрольной нагрузки 300 Н остаточная деформация не более 1 мм;
- после снятия контрольной нагрузки 300 Н или 1000 Н не нарушено функционирование двери.
ДД.2.1 Сущность метода
Метод заключается в нагружении стенки кабины статической, равномерно распределенной по круглой или квадратной площадке площадью 5 см2 нагрузкой, действующей на стенку в направлении, перпендикулярном к ее поверхности, и возрастающей до контрольного значения.
ДД.2.2 Процедура испытаний
Проводят нагружение поочередно каждой стенки кабины, при этом площадка площадью 5 см2 должна быть расположена на пересечении диагоналей стенки. В случае, если стенка состоит из нескольких панелей, испытание проводят отдельно для каждой панели, при этом площадка площадью 5 см2 должна быть расположена на пересечении диагоналей панели.
Нагрузку увеличивают равномерно и плавно. Контрольную нагрузку 300 Н удерживают в течение времени, необходимого для измерения прогиба стенки (панели) под нагрузкой.
Через 5 мин после снятия нагрузки проводят визуальную проверку состояния испытуемой стенки (панели). Проверяют наличие остаточной деформации стенки.
ДД.2.3 Оценка результатов
Стенки кабины лифта считают выдержавшими испытания, если:
- при испытании контрольной нагрузкой упругая деформация стенки (панели) кабины - не более 15 мм;
- после снятия контрольной нагрузки отсутствует остаточная деформация стенки (панели) кабины.
ДД.3.1 Сущность метода
Метод заключается в нагружении вертикального щита под порогом кабины статической, равномерно распределенной по круглой или квадратной площадке площадью 5 см2 нагрузкой, действующей на стенку в направлении, перпендикулярном к ее поверхности, и возрастающей до контрольного значения.
ДД.3.2 Процедура испытаний
Кабину устанавливают так, чтобы вертикальная часть щита находилась выше уровня этажной площадки.
Проводят нагружение вертикального щита, при этом площадка площадью 5 см2 должна быть расположена на расстоянии (225 +/- 25) мм от нижнего края щита по его вертикальной оси.
Нагрузку увеличивают равномерно и плавно. Контрольную нагрузку 300 Н удерживают в течение времени, необходимого для измерения прогиба щита под нагрузкой.
Через 5 мин после снятия нагрузки проводят визуальную проверку состояния испытуемого щита. Проверяют наличие деформации щита.
ДД.3.3 Оценка результатов
Вертикальный щит под порогом кабины считают выдержавшим испытания, если при испытании контрольной нагрузкой упругая деформация щита - не более 75 мм.
ДД.4.1 Сущность метода
Метод заключается в определении усилия, с которым закрывающаяся створка воздействует на находящийся в дверном проеме предмет.
Отключается устройство реверсирования двери. В проем открытой двери устанавливают измерительное устройство, с помощью которого можно зафиксировать максимальное усилие, с которым створка воздействует на это устройство в момент ее остановки. Измерение проводят на середине высоты створки, при этом устройство устанавливают так, чтобы измерение усилия не осуществлялось на первой трети перемещения створки в сторону закрытия.
Подают команду на закрытие двери. После остановки двери фиксируют максимальное усилие.
Результат испытаний определяют как среднеарифметическое трех измерений.
ДД.4.3 Оценка результатов
Дверь лифта считают выдержавшей испытание, если усилие, необходимое для предотвращения закрывания автоматической двери шахты, определенное как среднеарифметическое трех измерений, не превысило 150 Н.
ДД.5.1 Сущность метода
Метод заключается в определении усилия, с которым закрывающаяся створка воздействует на находящийся в дверном проеме предмет, и тормозного пути створки.
Кинетическую энергию E, Дж, вычисляют по формуле
![]() где Pmax - максимальное усилие, необходимое для предотвращения закрытия двери, Н;
l - путь торможения створки двери, м.
ДД.5.2 Процедура испытаний
Процедура испытаний в соответствии с 4.2. Кроме измерения максимального усилия, измеряют путь торможения створки.
ДД.5.3 Оценка результатов
Дверь лифта считают выдержавшей испытание, если кинетическая энергия движущейся двери, определенная как среднеарифметическое трех измерений, не превысила:
- 4 Дж при отключенном реверсе;
- 10 Дж при работающем реверсе.
ДД.6.1 Сущность метода
Метод заключается в нагружении закрытой и запертой дверей статической нагрузкой, действующей на створку двери в направлении открывания ведущей панели и возрастающей до контрольного значения.
ДД.6.2 Процедура испытаний
Двери закрывают и запирают. Проводят нагружение двери в направлении открывания ведущей панели, при этом нагрузку прилагают в точке, расположенной в интервале 100 - 200 мм выше порога двери.
Нагрузку увеличивают равномерно и плавно. Контрольную нагрузку 150 Н удерживают в течение времени, необходимого для измерения зазора под нагрузкой.
ДД.6.3 Оценка результатов
Дверь лифта считают выдержавшей испытания, если:
- при испытании контрольной нагрузкой двери бокового открывания зазор между створкой и притвором не превышает 30 мм;
- при испытании контрольной нагрузкой двери центрального открывания зазор между створками не превышает 45 мм;
- после снятия контрольной нагрузки не нарушено функционирование двери.
ДД.7.1 Сущность метода
Метод заключается в нагружении крыши кабины в зоне, на которую возможен выход персонала, статической, равномерно распределенной по площадке с размерами 300 x 300 мм нагрузкой, действующей на крышу в направлении, перпендикулярном к ее поверхности, и возрастающей до контрольной величины.
ДД.7.2 Процедура испытаний
Проводят нагружение каждой из зон крыши кабины, на которые возможен выход персонала. Центр площадки размером 300 x 300 мм должен располагаться на пересечении диагоналей испытуемой зоны. Нагрузку увеличивают равномерно и плавно. Контрольную нагрузку 2000 Н удерживают в течение 5 мин.
Через 5 мин после снятия нагрузки проводят визуальную проверку состояния испытуемой зоны на крыше кабины. Проверяют наличие остаточной деформации стенки.
ДД.7.3 Оценка результатов
Крыша кабины лифта считается выдержавшей испытание, если после снятия контрольной нагрузки отсутствует остаточная деформация крыши кабины.
ДД.8.1 Сущность метода
Метод заключается в нагружении ограждения на крыше кабины лифта нагрузкой, действующей в горизонтальном направлении перпендикулярно к оси поручня и возрастающей до контрольного значения.
ДД.8.2 Процедура испытаний
Проводят нагружение поручня посередине между его опорами (местами крепления). Если поручень имеет несколько опор, то для испытания выбирают участок, на котором расстояние между опорами максимально.
Нагрузку увеличивают равномерно и плавно. Контрольную нагрузку 300 Н удерживают в течение 5 мин.
Через 5 мин после снятия нагрузки проводят визуальную проверку состояния испытуемого ограждения. Проверяют наличие поломок и повреждений.
ДД.8.3 Оценка результатов
Ограждение на крыше кабины лифта считают выдержавшим испытания, если после снятия контрольной нагрузки отсутствуют поломки и повреждения ограждения на крыше кабины.
ДД.9.1 Сущность метода
Метод заключается в определении усилия, прикладываемого к штурвалу лебедки в плоскости штурвала по касательной к нему и достаточного для перемещения кабины лифта вверх с размещенным в нем грузом, масса которого равна номинальной грузоподъемности лифта.
ДД.9.2 Процедура испытаний
В кабине лифта размещают груз массой, равной номинальной грузоподъемности лифта. Тормоз лебедки растормаживают вручную и плавно увеличивают от 0 до 400 Н приложенную по касательной к штурвалу нагрузку. После того, как под действием приложенной нагрузки штурвал повернется на угол 5° - 15°, регистрируют нагрузку, вызвавшую вращение штурвала.
ДД.9.3 Оценка результатов
Лифт считают выдержавшим испытания, если усилие, вызвавшее перемещение штурвала, не более 400 Н.
ДД.10 Метод определения усилия, необходимого для открытия автоматической двери кабины лифта, у которого предусмотрена возможность самостоятельного освобождения пользователя из кабины лифта, находящейся в зоне отпирания дверей шахты
ДД.10.1 Сущность метода
Метод заключается в определении усилия, которое необходимо приложить изнутри кабины к двери кабины, для ее открытия.
ДД.10.2 Процедура испытаний
Кабину устанавливают в зоне точной остановки. Отключают электропитание привода дверей. К двери кабины изнутри крепят устройство, позволяющее регистрировать усилие, необходимое для открытия двери. Измерение проводят на середине высоты створки, при этом устройство устанавливают так, чтобы измерение усилия проводили во время перемещения двери на 2/3 ширины проема.
Результат испытаний определяют как среднеарифметическое трех измерений.
ДД.10.3 Оценка результатов
Дверь лифта считают выдержавшей испытание, если усилие, необходимое для открывания двери кабины, определенное как среднеарифметическое трех измерений, - не более 300 Н.
ДД.11.1 Сущность метода
Метод заключается в нанесении по вертикальной стеклянной панели, закрепленной так же, как при установке на лифт, удара жестким или нежестким маятником.
ДД.11.2 Испытательное оборудование
Маятник для жесткого удара представляет собой устройство (см. рисунок ДД.1), состоящее из стального ударного кольца и стального корпуса. Корпус заполняют свинцовыми шариками диаметром (3,5 +/- 0,25) мм, посредством которых суммарную массу маятника доводят до величины (10 +/- 0,01) кг.
Д.11.2.2 Маятник для нежесткого удара
Маятник для нежесткого удара представляет собой мешок (см. рисунок ДД.2), сделанный из кожи и заполненный свинцовыми шариками диаметром (3,5 +/- 1) мм, посредством которых суммарную массу маятника доводят до (45 +/- 0,5) кг.

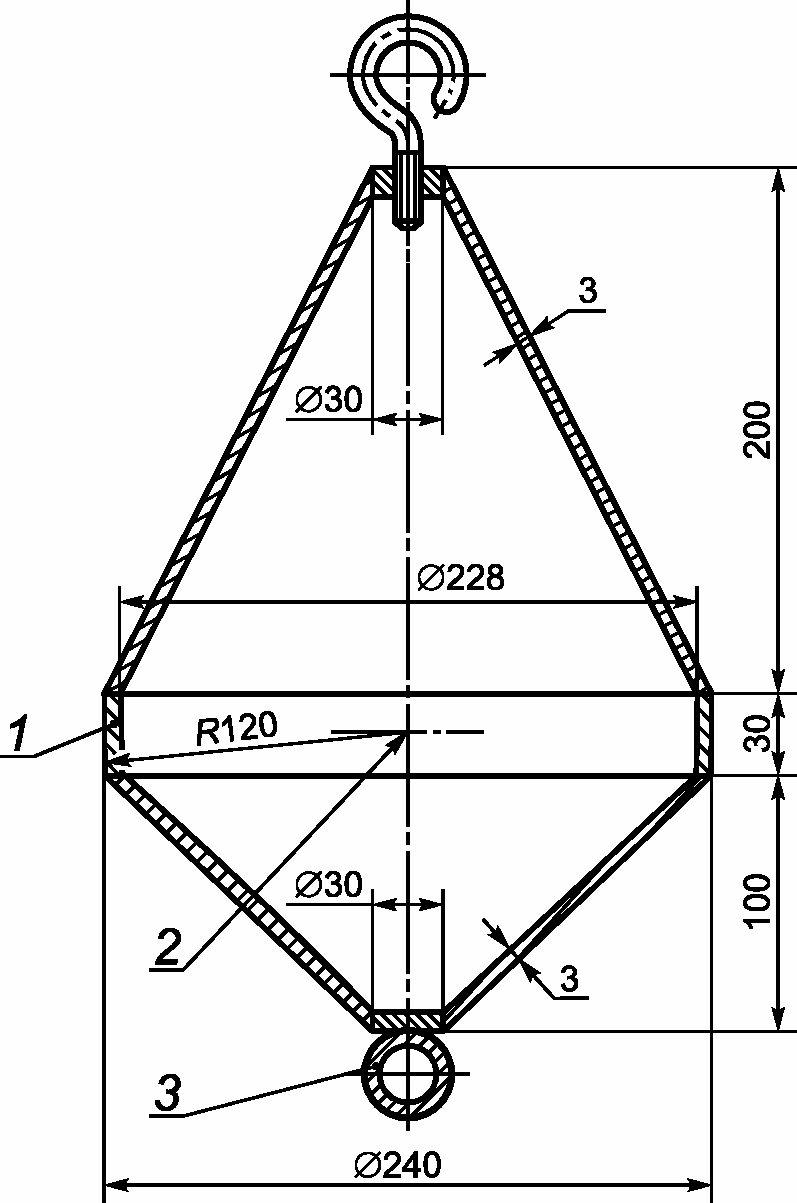

![]() 1 - ударное кольцо; 2 - базисная точка для измерения
высоты падения; 3 - крепление пускающего приспособления
![]() 1 - стержень с нарезанной резьбой; 2 - базисная точка
для измерения высоты падения в плоскости максимального
диаметра; 3 - кожаный мешок; 4 - стальной диск;
5 - крепление пускающего приспособления
ДД.11.2.3 Подвеска маятника
Маятник должен быть подвешен на стальном канате диаметром 3 +/- 0,5 мм таким образом, чтобы горизонтальное расстояние между наружным краем свободно подвешенного маятника и испытуемой панелью не превышало 15 +/- 10 мм.
Длина подвески (расстояние от нижней части крюка до точки, наносящей удар по испытуемой панели) должна быть не менее 1,5 м.
ДД.11.2.4 Тянущее и отпускающее приспособление
Для удара маятник отклоняют от вертикали посредством тянущего и отпускающего приспособления и таким образом поднимают на необходимую высоту согласно ДД.11.4.2 и ДД.11.4.3. В момент отпускания отпускающее приспособление не должно сообщать маятнику никакого дополнительного импульса.
ДД.11.3 Требование к стеклянной панели
Для проведения испытаний поставляют полностью готовые стеклянные дверные панели в сборе, включая направляющие элементы. Стеклянные стенные панели должны иметь требуемые размеры и крепления. Панели следует крепить к раме или иной подходящей конструкции таким образом, чтобы во время испытаний в местах крепления была исключена возможность каких-либо деформаций (жесткое крепление).
ДД.11.4 Метод испытаний
ДД.11.4.1 Испытания следует проводить при температуре (23 +/- 5) °C. Непосредственно перед испытаниями панели должны быть выдержаны при этой температуре не менее 4 ч.
ДД.11.4.2 Испытание на удар жестким маятником следует проводить с помощью устройства, описанного в ДД.11.2.1, при высоте падения 500 мм (см. рисунок ДД.3).
![]() 1 - рама; 2 - испытуемая стеклянная панель; 3 - маятник;
4 - уровень пола, относящийся к испытуемой стеклянной
панели; 5 - высота точки удара над уровнем пола;
6 - отпускающее приспособление; H - высота падения
ДД.11.4.3 Испытание на удар нежестким маятником следует проводить с помощью устройства, описанного в ДД.11.2.2, при высоте падения 800 мм (см. рисунок ДД.2).
ДД.11.4.4 Маятник должен быть поднят на необходимую высоту и отпущен. Он должен ударить панель в точке в соответствии с п. 5.3.5.2.4 ЕН 81-20.
Высота падения представляет собой расстояние по вертикали между базисными точками (см. рисунок ДД.2 и ДД.3).
ДД.11.4.5 Испытания на жесткий и нежесткий удары проводят по одному разу на одной и той же панели.
ДД.11.5 Оценка результатов
Испытания стеклянной панели считают положительными, если:
- при испытании жестким маятником:
отсутствуют трещины;
отсутствуют повреждения на поверхности стекла за исключением повреждений не более 2 мм в диаметре;
- при испытании нежестким маятником:
отсутствует потеря целостности собранной двери;
отсутствуют зазоры свыше 0,12 м между дверью и обвязкой проема;
отсутствуют трещины в стеклянных элементах;
допускается наличие остаточной деформации;
допускается нарушение функционирования двери.
(справочное)
СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ
В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ ЕВРОПЕЙСКОМ СТАНДАРТЕ
Таблица ДЕ.1
(справочное)
СО СТРУКТУРОЙ ПРИМЕНЕННОГО В НЕМ ЕВРОПЕЙСКОГО СТАНДАРТА
Таблица ДЖ.1
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/4/gost_69332.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
