"ГОСТ ISO 13765-2-2017. Межгосударственный стандарт. Мертели огнеупорные. Определение консистенции методом растекаемости"
(введен в действие Приказом Росстандарта от 17.08.2017 N 922-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры") на основе официального перевода на русский язык англоязычной версии стандарта, указанного в пункте 5, который выполнен Техническим комитетом по стандартизации ТК 009 "Огнеупоры"

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации протокол от 20 апреля 2017 г. N 98-П

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 августа 2017 г. N 922-ст межгосударственный стандарт ГОСТ ISO 13765-2-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2018 г.

5 Настоящий стандарт идентичен международному стандарту ISO 13765-2:2004 "Мертели огнеупорные. Часть 2. Определение консистенции методом растекаемости ("Refractory mortars - Part 2: Determination of consistency using the reciprocating flow table method", IDT).

Международный стандарт ISO 13765-2:2004 разработан Техническим комитетом ISO/TC 33.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает требования к определению консистенции огнеупорных мертелей методом растекаемости с использованием встряхивающего стола.

В настоящем стандарте использована нормативная ссылка на следующий стандарт <1>:

ISO 8656-1, Refractory products - Sampling of raw materials and unshaped products - Part 1: Sampling scheme (Материалы огнеупорные. Отбор проб сырья и неформованных огнеупоров. Часть 1. Схема отбора)

--------------------------------

<1> Для датированных ссылок используют только указанное издание, для недатированных ссылок - последнее издание стандарта, включая все изменения и поправки к нему.

В настоящем стандарте применены термины и определения по ISO 13765-1.

Метод основан на определении консистенции огнеупорного мертеля по увеличению диаметра пробы затворенного мертеля под воздействием механического встряхивания при возвратно-поступательном движении пробы по вертикали.

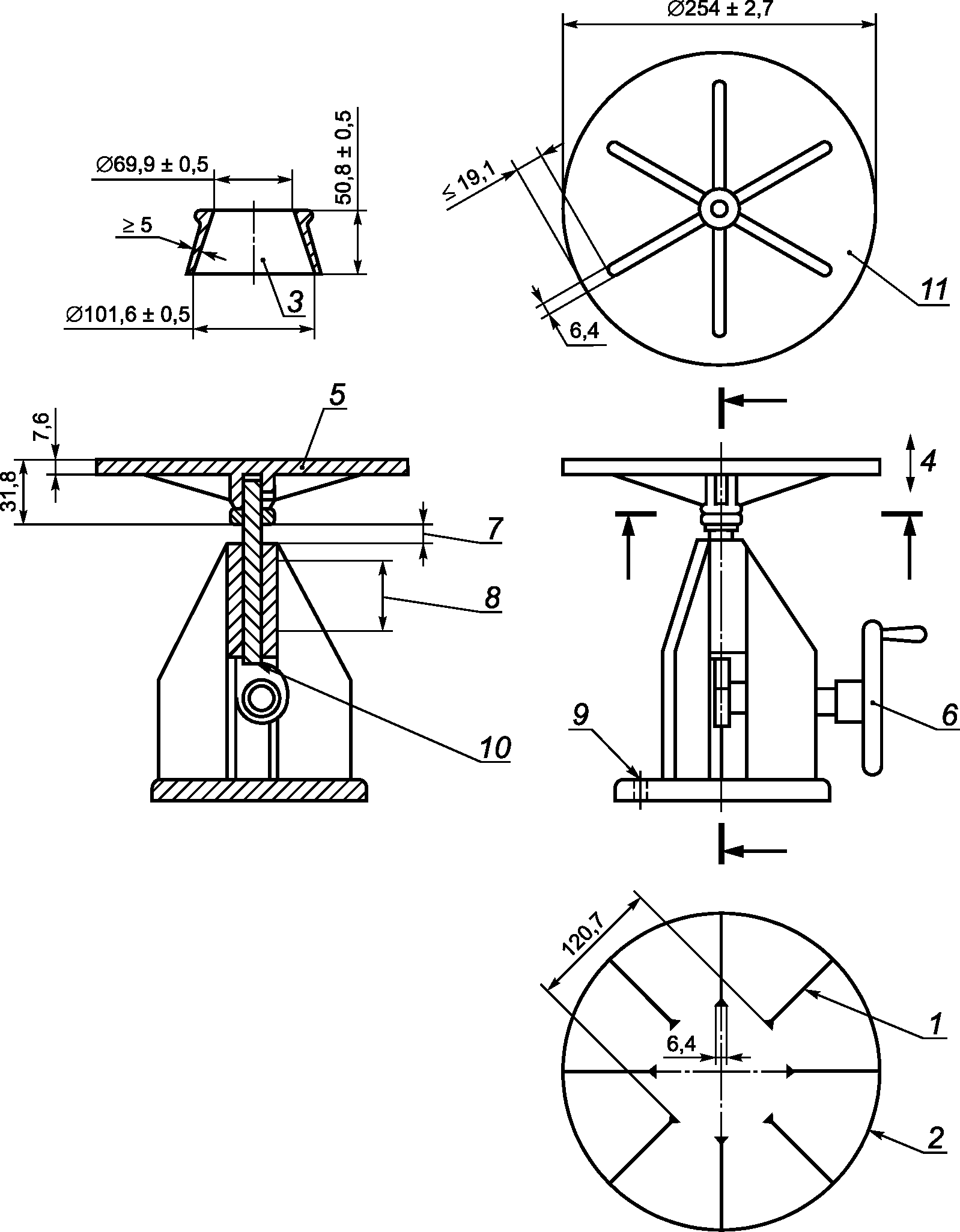

5.1 Встряхивающий стол и форма, приведены на рисунке 1.

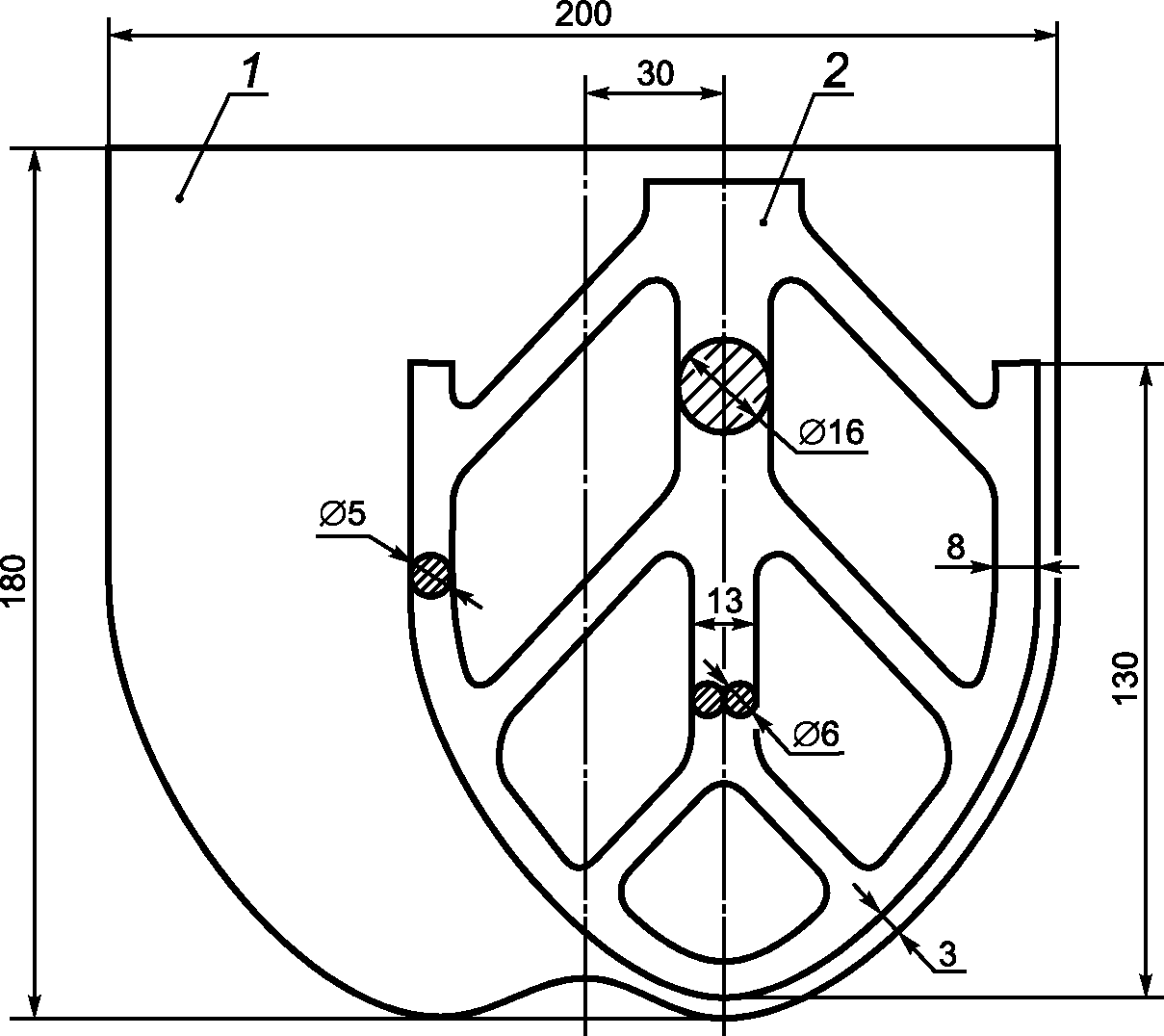

5.2 Смеситель (см. рисунок 2), состоящий из чаши из нержавеющей стали и металлической лопасти.

5.2.1 Чаша из нержавеющей стали вместимостью приблизительно 5 л, форма и размеры которой приведены на рисунке 2, снабженная приспособлением, позволяющим надежно фиксировать ее в смесителе при смешивании и регулировать расположение лопасти относительно чаши.

5.2.2 Металлическая лопасть, вращающаяся с помощью электродвигателя вокруг своей оси и вокруг оси чаши при контролируемой частоте вращения. Ее общий вид и размеры приведены на рисунке 2.

Два направления вращения лопасти должны быть противоположными, и соотношение между двумя частотами вращения не должно быть целым числом.

Лопасти и чаши формируют в наборы, которые используют совместно. Зазор между лезвием и чашей, показанный на рисунке 2, регулярно проверяют в зависимости от частоты использования.

Примечание - Зазор (3 +/- 1) мм, указанный на рисунке 2, относится к ситуации, когда лопасть в пустой чаше подведена максимально близко к стенке. Зазор измеряют шаблоном (щупом).

5.3 Термометр.

5.4 Шпатель.

5.5 Мерный цилиндр.

Для сухих мертелей отбор проб проводят в соответствии с ISO 8656-1 или по соглашению сторон. Пробу уменьшают до 5 кг квартованием или желобчатым делителем.

Пробу готового к применению мертеля отбирают после переноса всего мертеля из емкости, в которой мертель поставлялся, в емкость большего объема и тщательно перемешивают. Не допускается удалять надосадочную жидкость. Показатели отобранной пробы должны соответствовать показателям готового к применению мертеля.

Если стол не использовали 24 ч и более, перед началом испытания производят 10 полных поворотов ручкой стола. Поверхность стола вытирают до чистого и сухого состояния, чистую сухую форму размещают в центре стола.

Сухой мертель помещают в смеситель, добавляют воду (или указанную жидкость затворения) в соответствии с инструкциями производителя и тщательно перемешивают. Количество добавленной жидкости фиксируют. Смешанный мертель выдерживают в течение 15 мин. Если в инструкции производителя указаны другие требования к подготовке мертеля, то следуют рекомендациям производителя. Мертель, готовый к применению, испытывают таким, каким его поставили.

Измеряют и фиксируют температуру затворенного или готового к применению мертеля, результат в градусах Цельсия округляют до целого числа.

Равномерно заполняют затворенным мертелем форму и шпателем выравнивают поверхность мертеля по верхнему краю формы. Насухо вытирают поверхность стола вокруг формы. Отделяют форму от мертеля, поднимая ее вертикально вверх. Оставшийся на стенках формы мертель тщательно собирают шпателем и выкладывают поверх сформованного конуса. Мертель встряхивают на столе 25 раз за 15 с. Измеряют диаметр расплывшегося мертеля в двух взаимно перпендикулярных направлениях, результат в миллиметрах округляют до целого числа.

Консистенцию затворенного мертеля выражают индексом растекаемости F, %, который для каждого из трех испытаний вычисляют по формуле:

где D - средний диаметр расплывшегося мертеля после встряхивания по разделу 7;

D₀ - внутренний диаметр основания формы.

За результат определения консистенции мертеля принимают среднее арифметическое по трем результатам измерений индекса растекаемости, вычисленное в процентах и округленное до целых чисел.

Протокол должен содержать следующую информацию:

a) идентификационные признаки испытуемого материала, включая описание материала, данные изготовителя, тип, марку, номер партии и т.д.;

b) ссылку на настоящий стандарт ISO 13765-2 <1>;

c) название учреждения, проводившего испытания;

d) для сухого мертеля - доля добавленной воды (или жидкости затворения) в процентах;

e) результаты испытания, т.е. показатель консистенции в процентах, округленный до целого числа, включая результаты отдельных испытаний и их среднее арифметическое, вычисленное, как указано в разделе 8;

f) температуру окружающей среды, при которой проводилось испытание;

g) температуру затворенного или готового к применению мертеля;

h) любые отклонения от процедуры проведения испытаний;

i) любые необычные особенности (аномалии), наблюдаемые в ходе испытания;

j) дату проведения испытания.

--------------------------------

<1> На стандарт ГОСТ ИСО 13765-2.
