"ГОСТ 32773-2014. Межгосударственный стандарт. Цельнокатаные колеса, бандажи и центры колесные катаные для железнодорожного подвижного состава. Шкалы эталонов макроструктур"
(введен в действие Приказом Росстандарта от 26.09.2014 N 1228-ст)

Цели, основные принципы и основной порядок проведения работ по международной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (ОАО "ВНИИЖТ"), Открытым акционерным обществом "Уральский институт металлов" (ОАО "УИМ")

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии Российской Федерации

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45-2014)

За принятие стандарта проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2014 г. N 1228-ст межгосударственный стандарт ГОСТ 32773-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2015 г.

5 ВВЕДЕН ВПЕРВЫЕ

6 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов Таможенного союза "О безопасности железнодорожного подвижного состава" и "О безопасности высокоскоростного железнодорожного транспорта"

Настоящий стандарт распространяется на цельнокатаные колеса (далее - колеса) для колесных пар тележек грузовых и пассажирских вагонов локомотивной тяги, пассажирских, грузовых и маневровых локомотивов, моторных и немоторных колесных пар вагонов электро- и дизель-поездов, специального железнодорожного подвижного состава, изготавливаемые по ГОСТ 10791, бандажи для грузовых, пассажирских и маневровых локомотивов, моторных вагонов электро- и дизель-поездов, специального железнодорожного подвижного состава, вагонов метрополитена, изготавливаемые по ГОСТ 398, и колесные катаные центры (далее - центры) для колесных пар грузовых, пассажирских и маневровых локомотивов.

Настоящий стандарт устанавливает эталоны макроструктуры колес, центров и бандажей, изготавливаемых из слитков или непрерывно-литых заготовок (далее - НЛЗ) стали мартеновского, кислородно-конвертерного или электропечного производства, подвергнутой внепечной обработке и вакуумированию.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 398-2010 Бандажи черновые для железнодорожного подвижного состава. Технические условия

ГОСТ 10243-75 Сталь. Методы испытаний и оценки макроструктуры

ГОСТ 10791-2011 Колеса цельнокатаные. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 флокены: Тонкие извилистые трещины, ориентированные беспорядочно и поражающие часть или все сечение, за исключением краевой зоны.

3.2 корочки: Участки различной травимости у края или по сечению заготовки, разные по форме и размерам, в которых имеются включения окисленного металла, шлаковые включения, нерастворившиеся кусочки ферросплавов.

3.3 расслоение: Дефект в виде полос различной травимости, представляющий собой несплошности металла, расположенные в осевой или краевой зоне сечения.

3.4 инородные металлические и шлаковые включения: Как правило, единичные, случайно попавшие в металл кусочки нерастворившихся ферросплавов, частицы окисленного металла, шлака, огнеупорных материалов, имеющие отличную от основного металла травимость.

3.5 газовые пузыри: Небольшие пустоты-поры округлой или вытянутой формы, имеющие отличную от основного металла травимость и расположенные поодиночке или группами, как правило, в краевой зоне сечения.

3.6 послойная кристаллизация: Чередующиеся слои металла в виде светлых и темных полос, расположенных чаще всего у поверхности и реже по всему сечению.

3.7 ликвационные полоски: Вытянутые изогнутые нитевидные потемнения повышенной травимости, представляющие собой участки, неоднородные с основным металлом по химическому составу, структуре и содержанию неметаллических включений.

3.8 пористость: Расположенные по всему сечению мелкие округлые пустоты, не заварившиеся при горячем деформировании заготовки и имеющие отличную от основного металла травимость.

3.9 трещины: Нарушения сплошности внутренних слоев металла, имеющие единичное или групповое расположение и отличную от основного металла травимость.

4.1.1 Требования к допустимым и недопустимым дефектам макроструктуры для колес установлены в ГОСТ 10791, для центров - в межгосударственном стандарте <*>.

--------------------------------

<*> До введения межгосударственного стандарта указанные требования устанавливают в документации предприятия-изготовителя, согласованной с владельцем инфраструктуры.

На территории Российской Федерации действует ГОСТ Р 55498-2013 "Центры колесные катаные для железнодорожного подвижного состава. Технические условия".

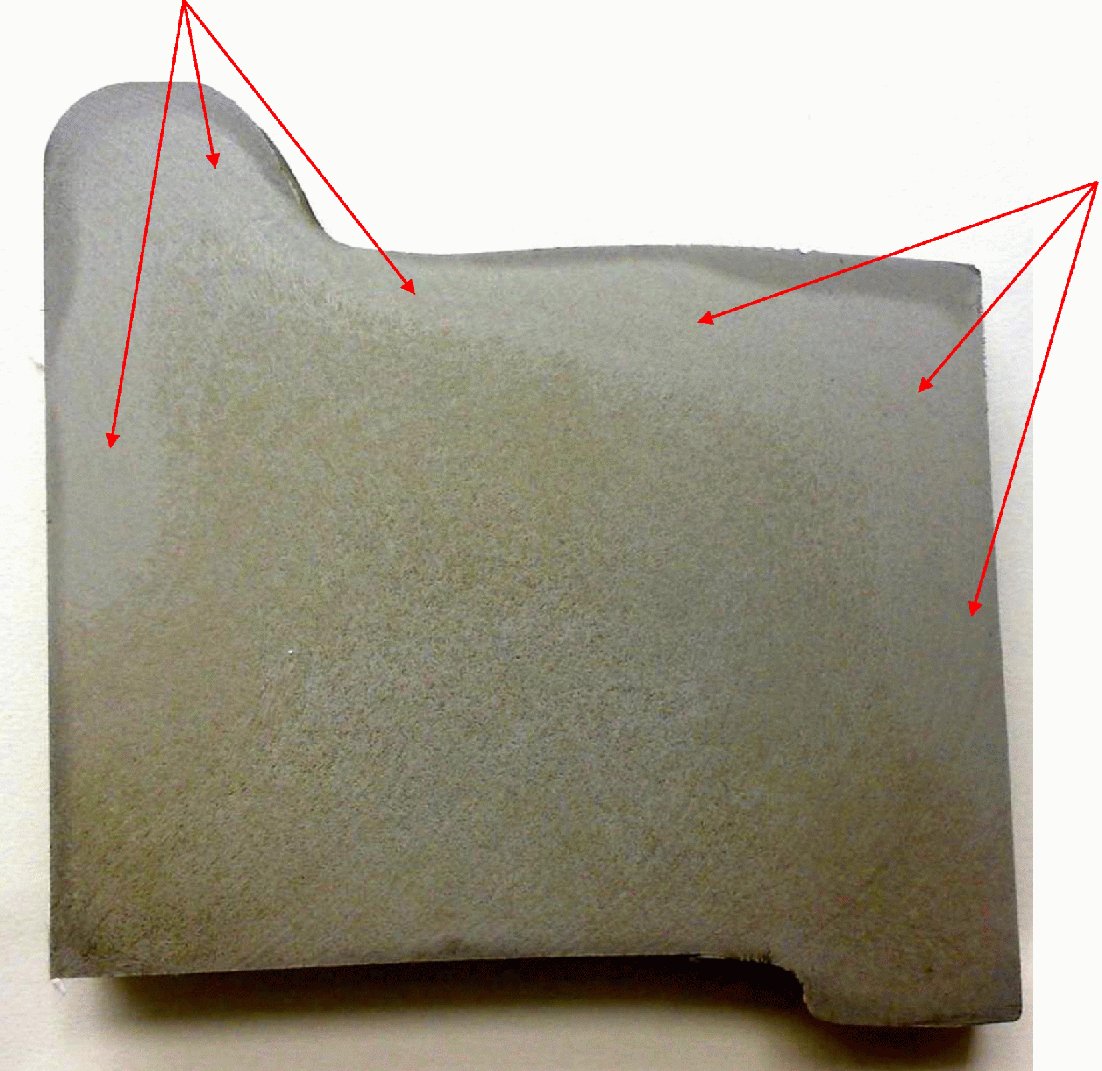

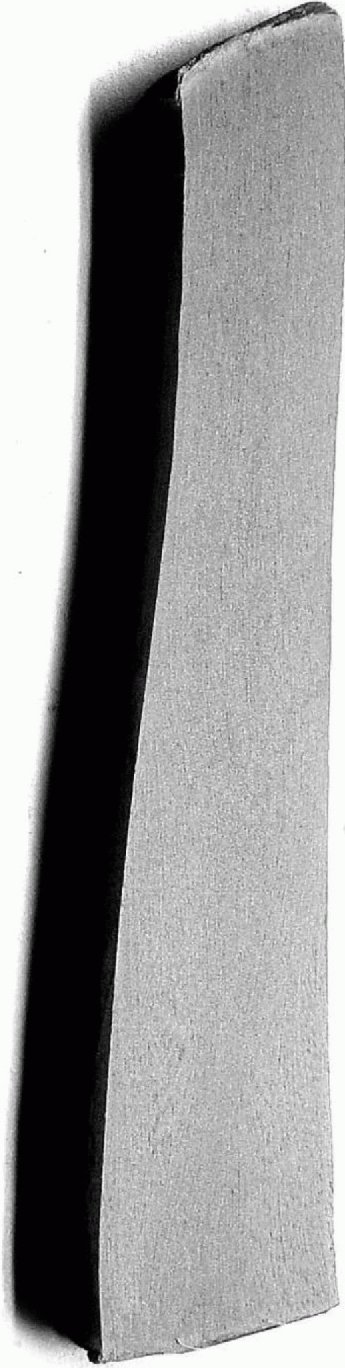

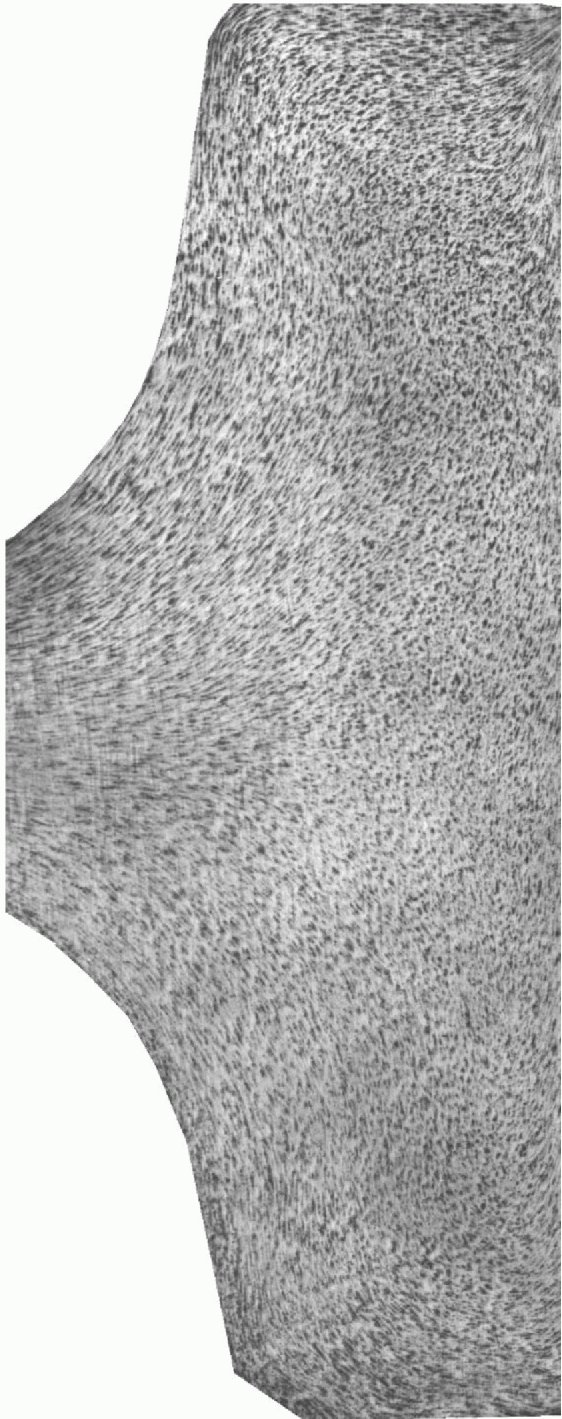

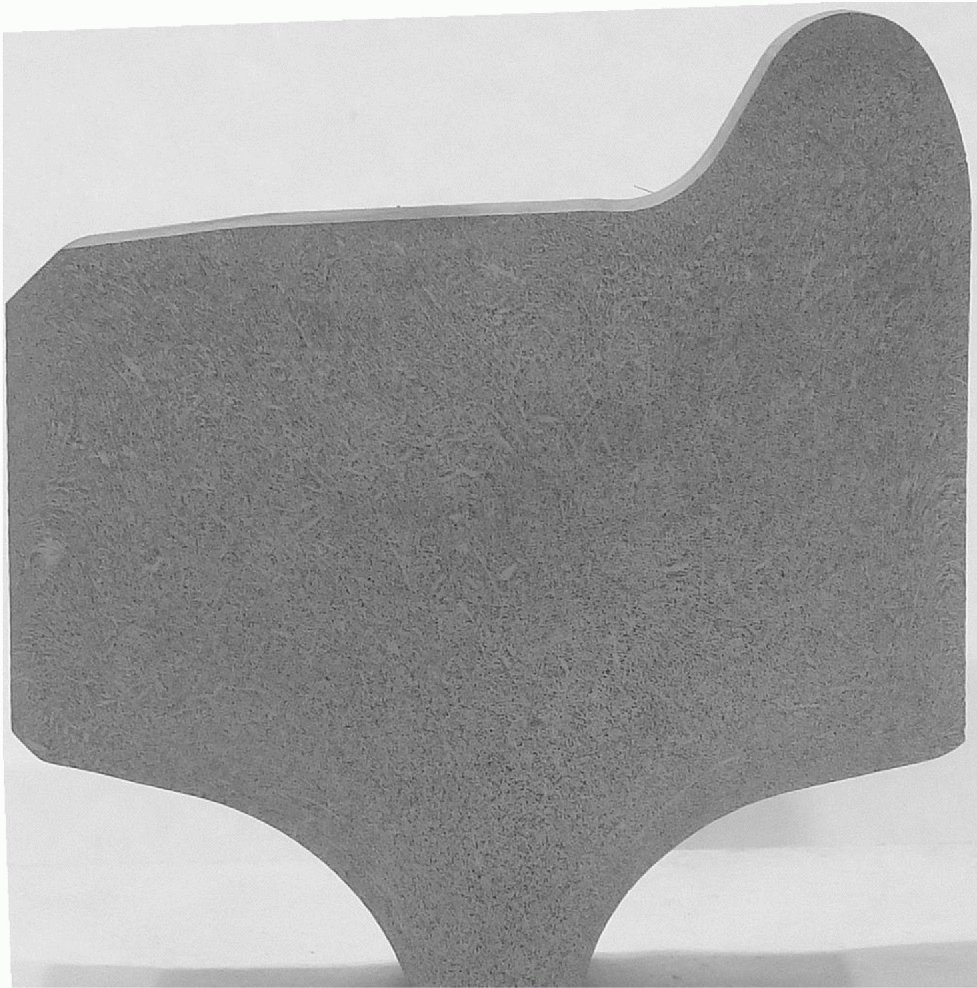

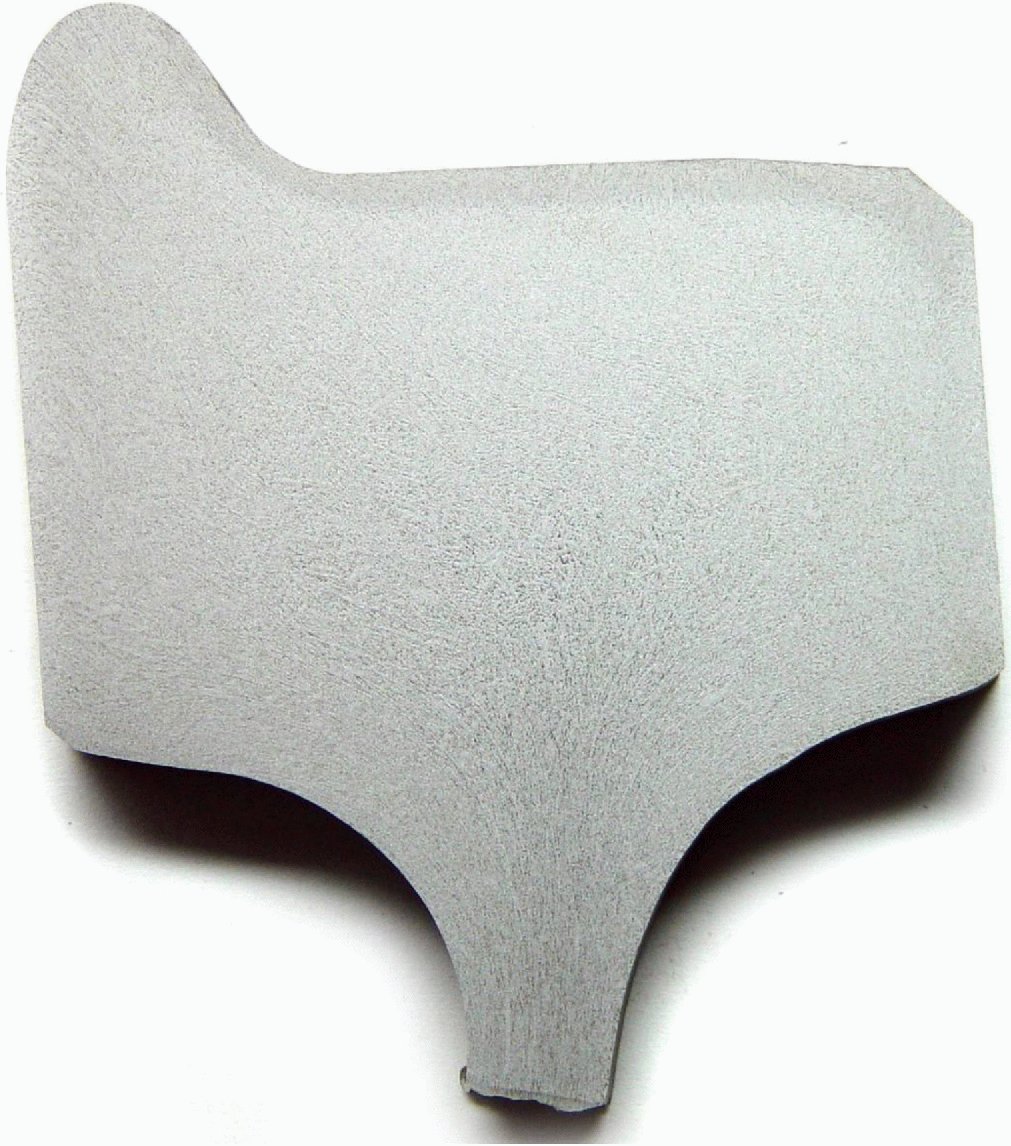

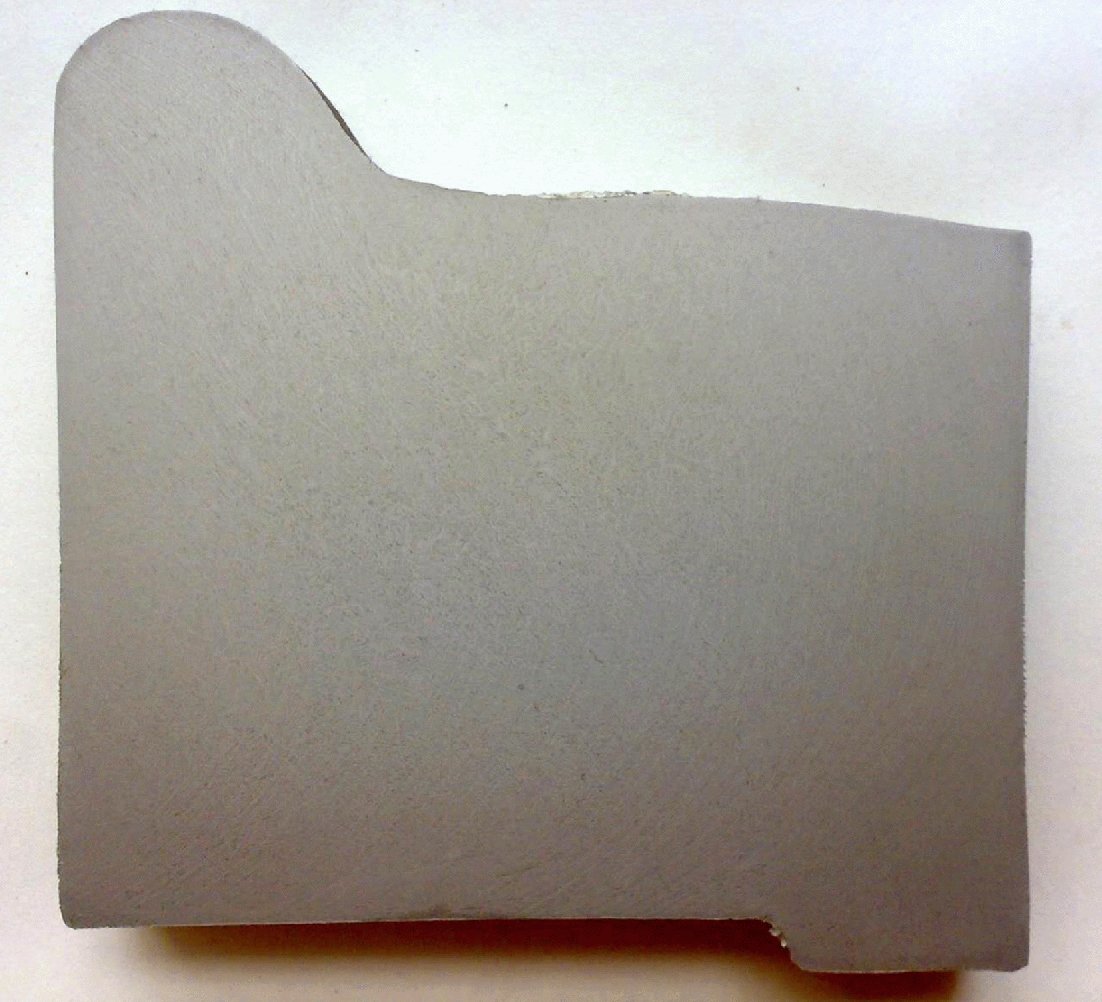

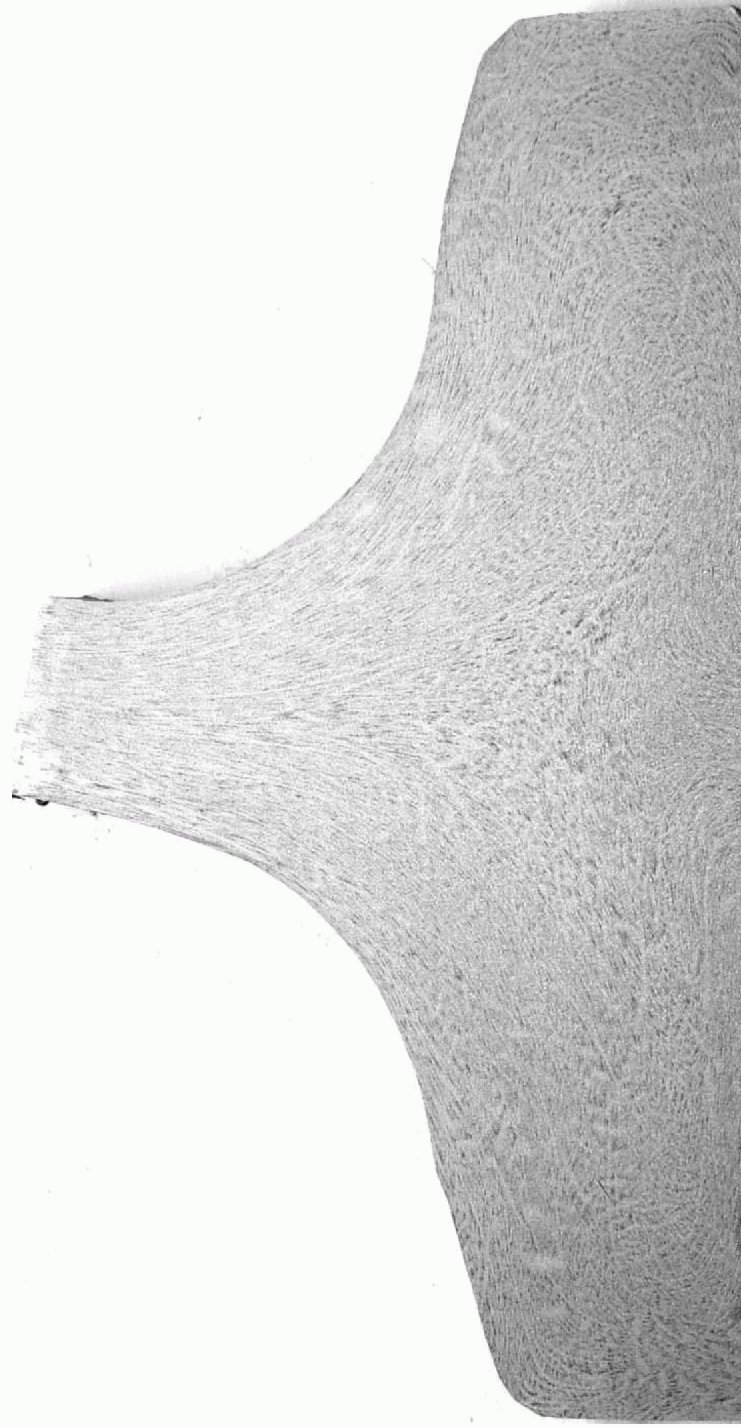

4.1.2 Эталоны однородной бездефектной макроструктуры колес и центров приведены на рисунках А.1 - А.3 (приложение А).

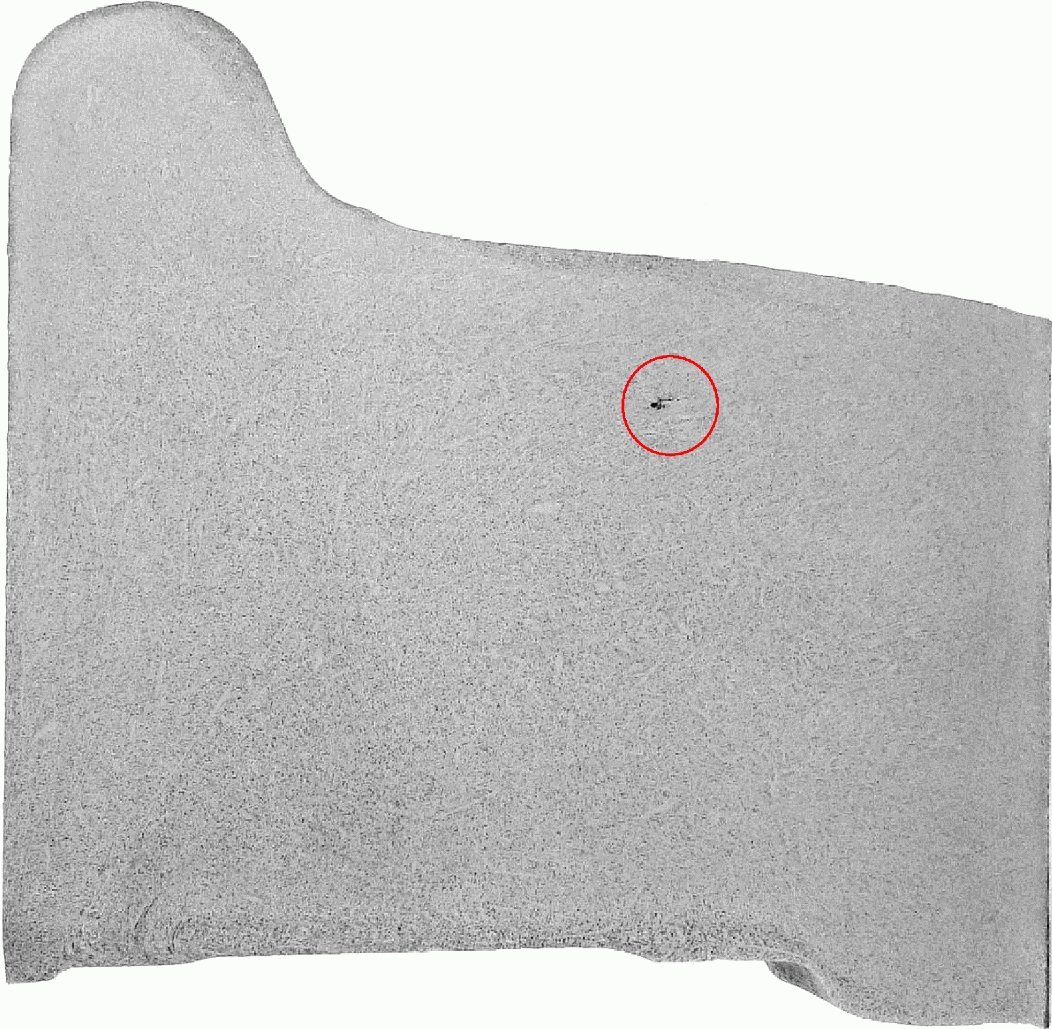

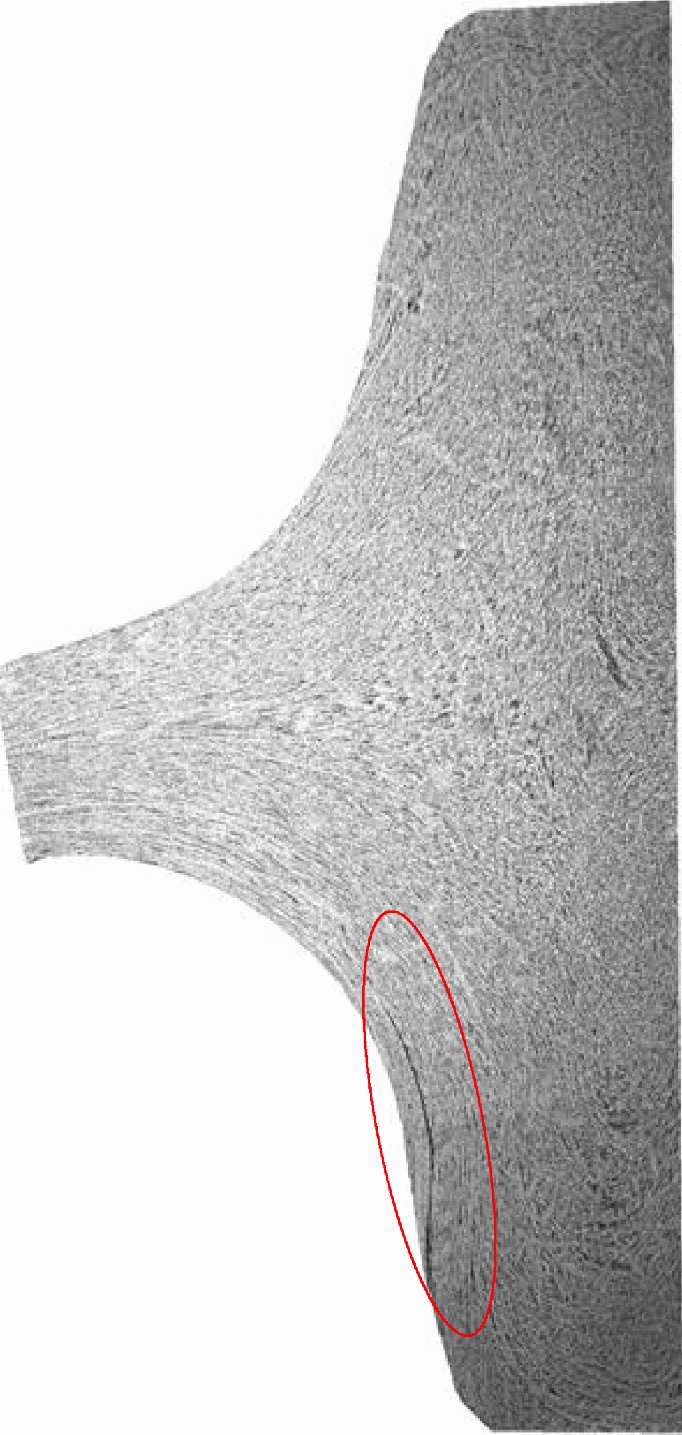

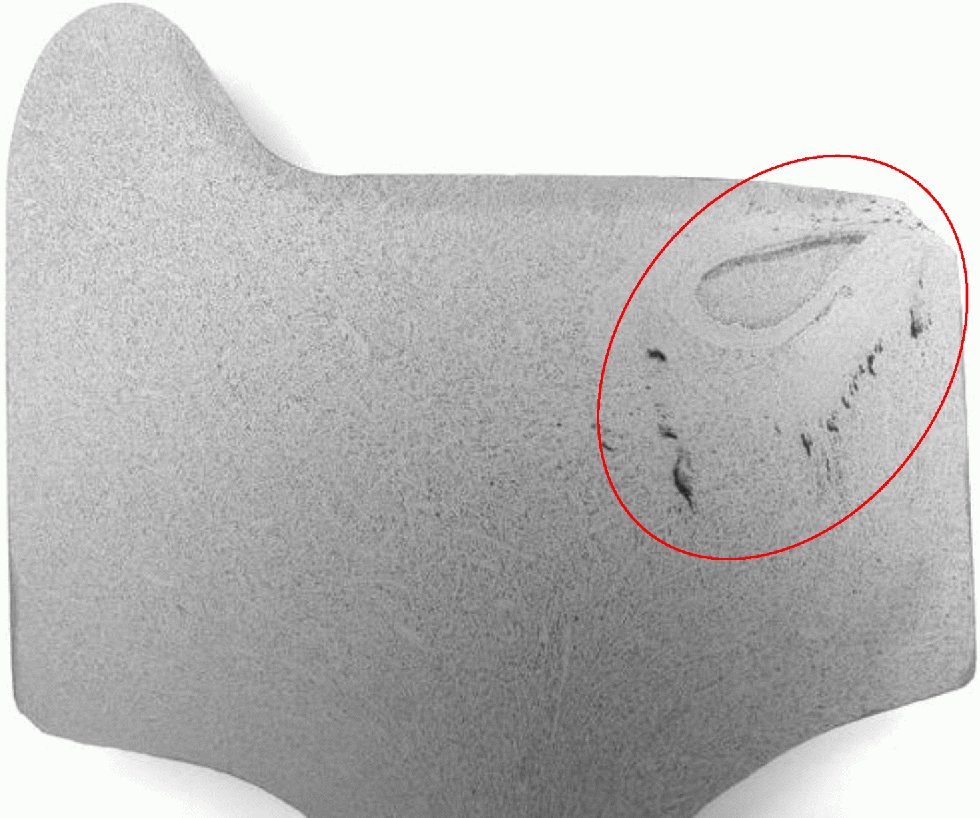

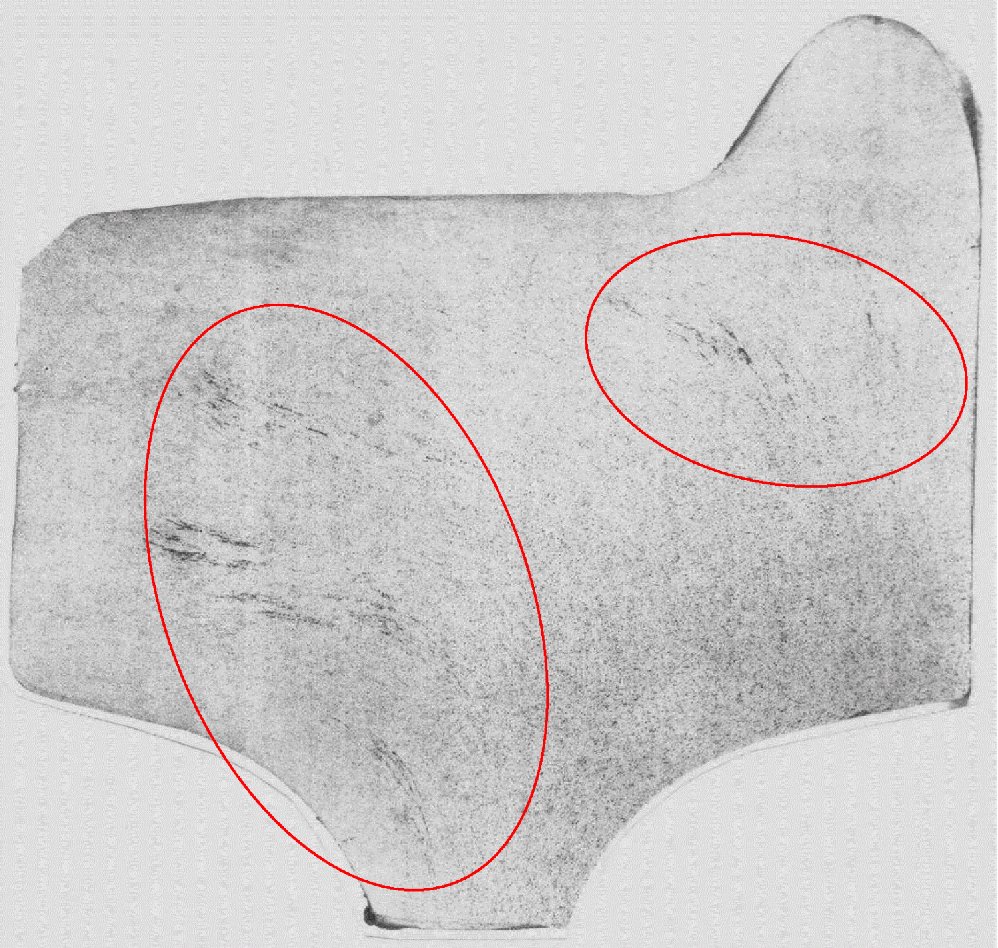

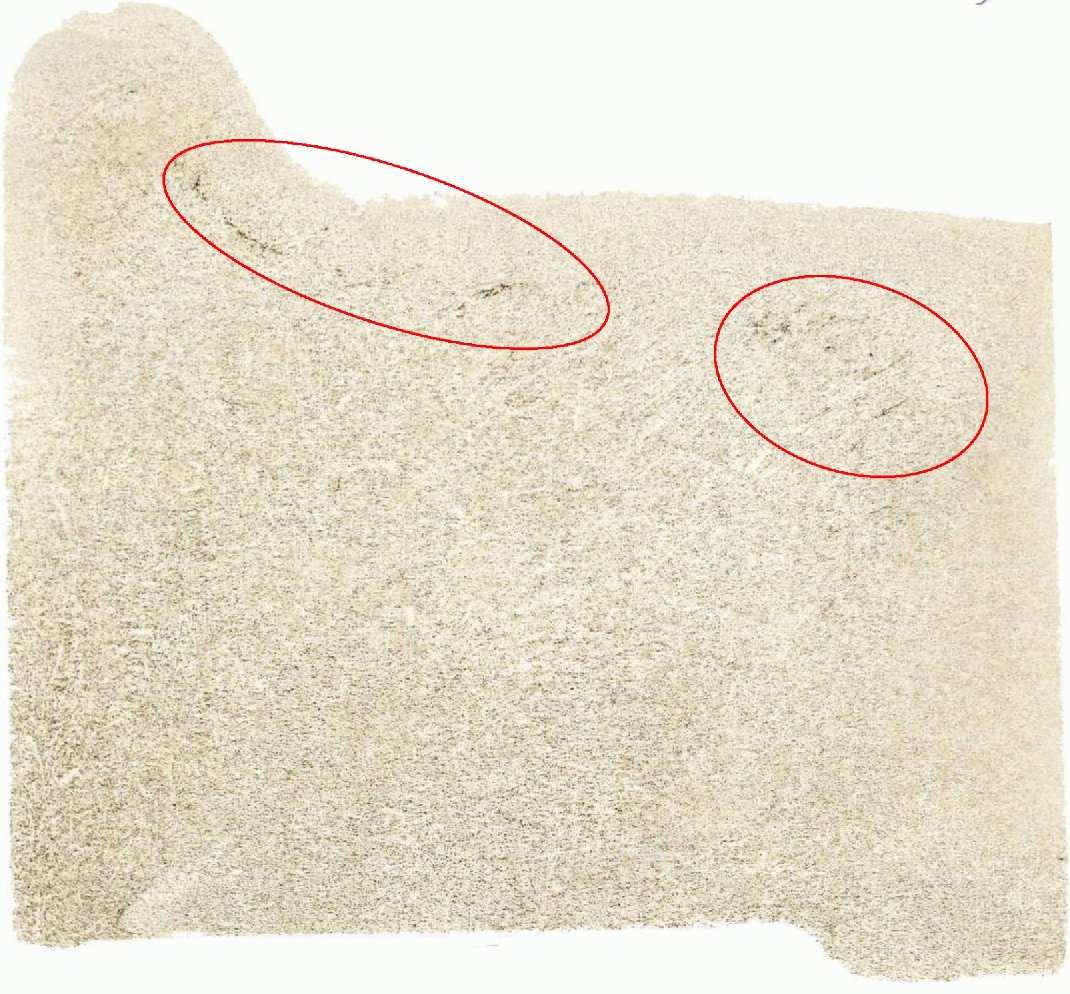

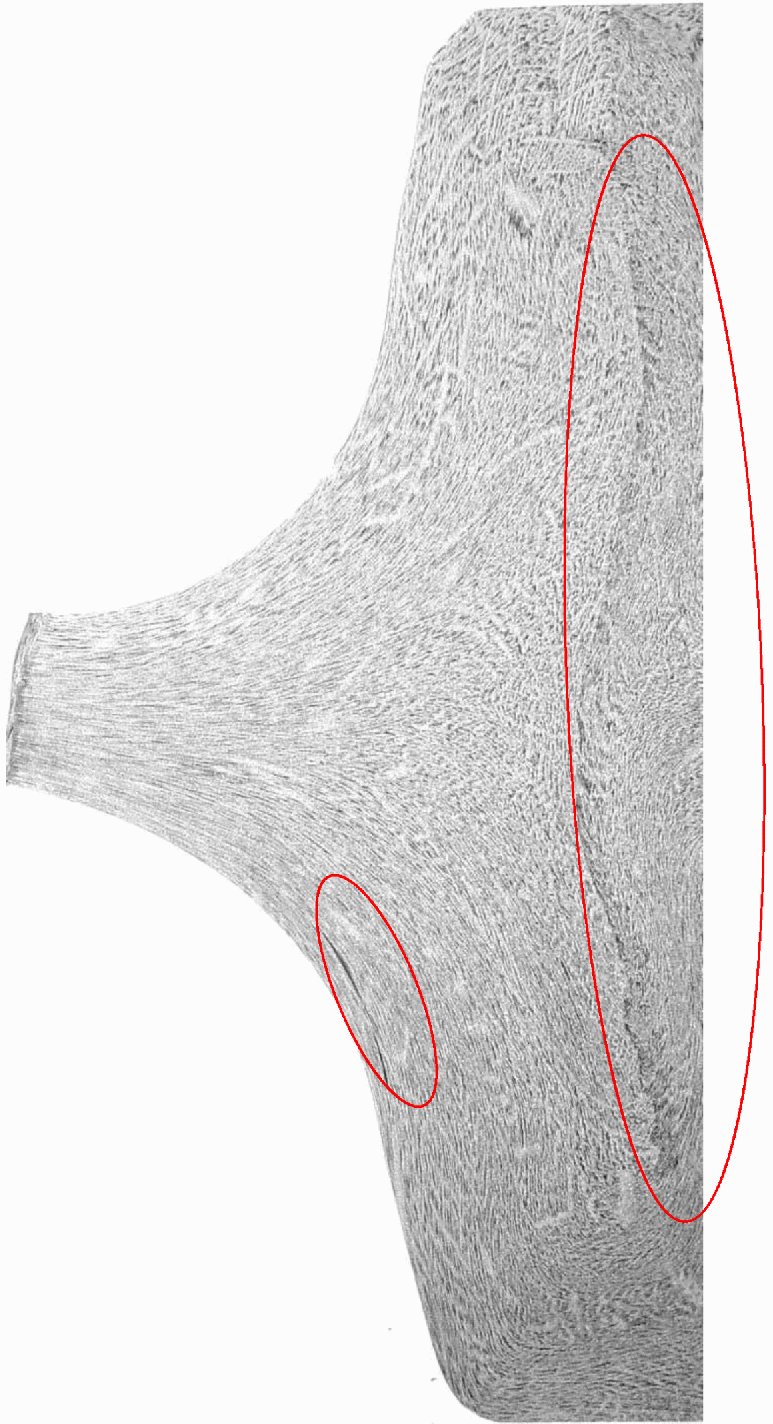

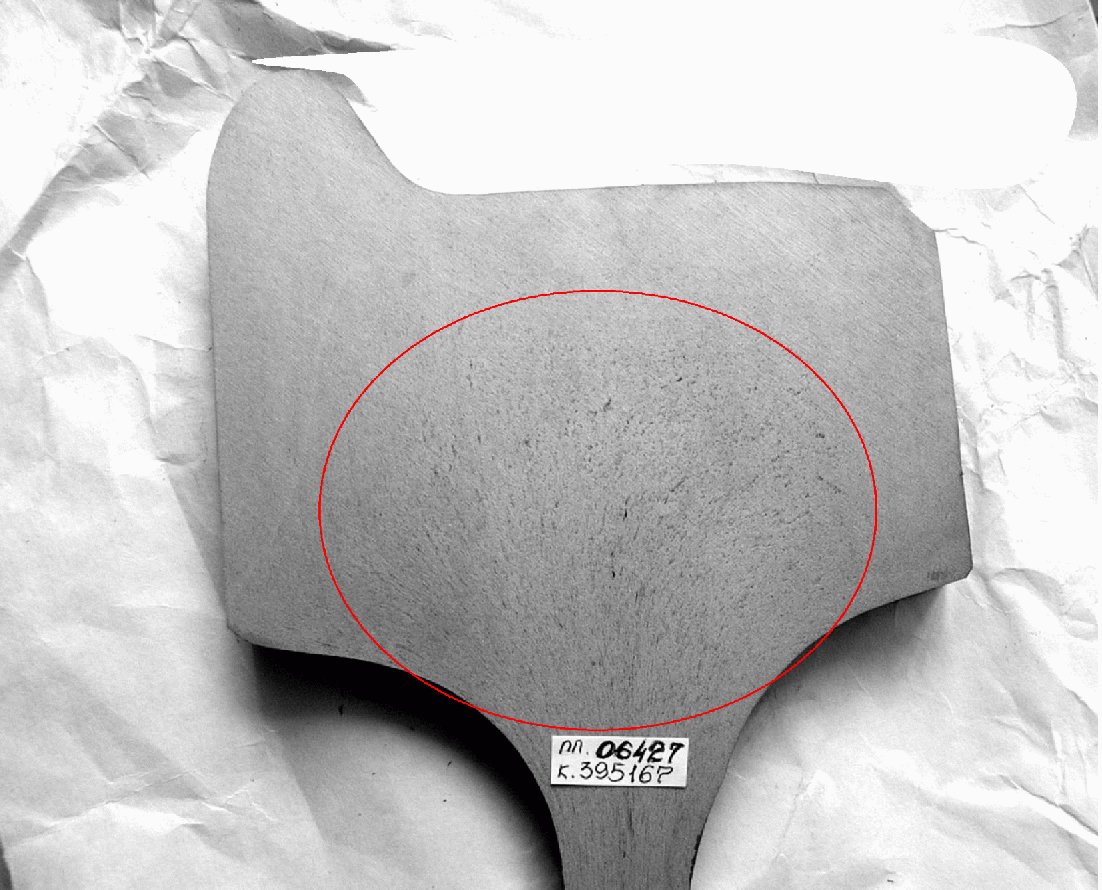

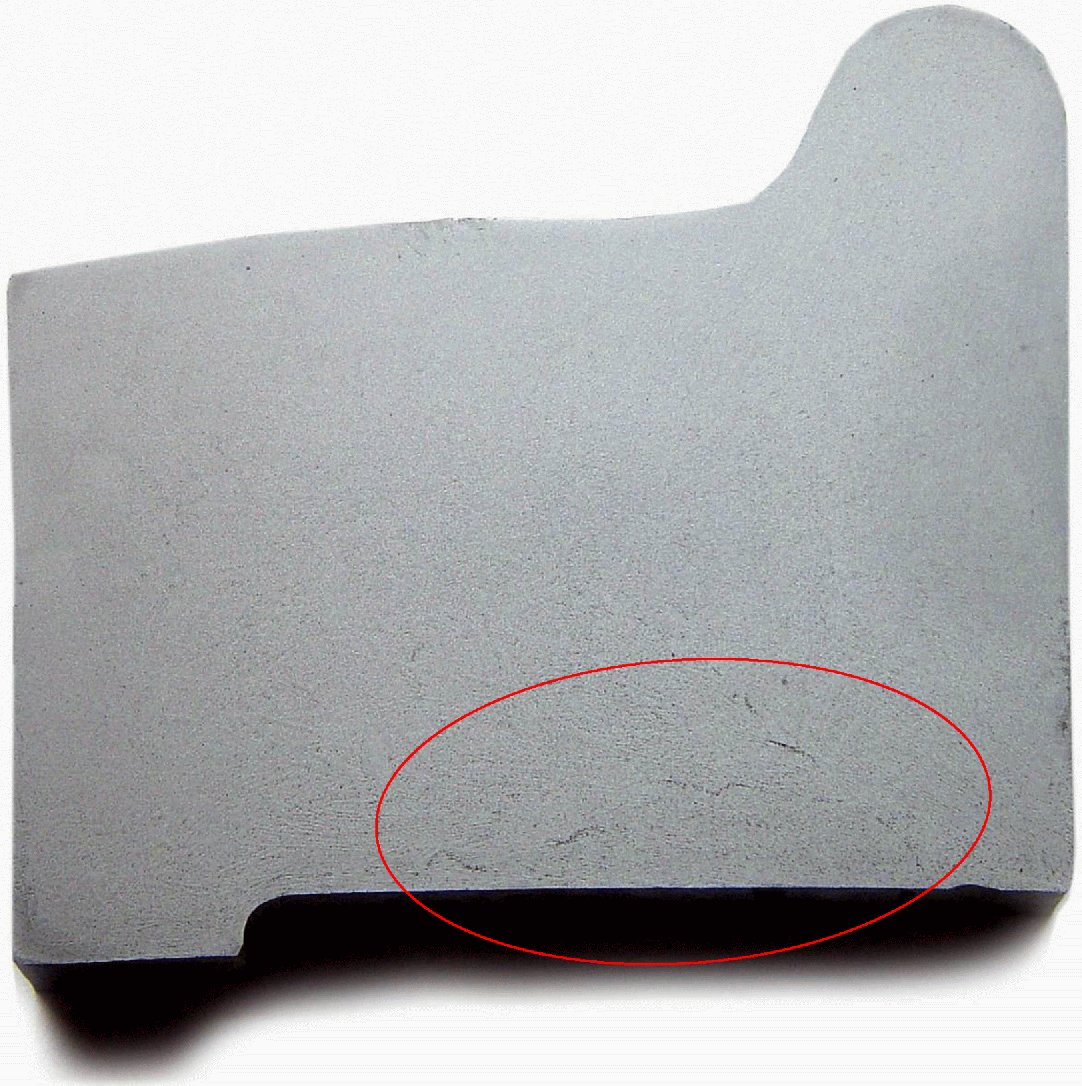

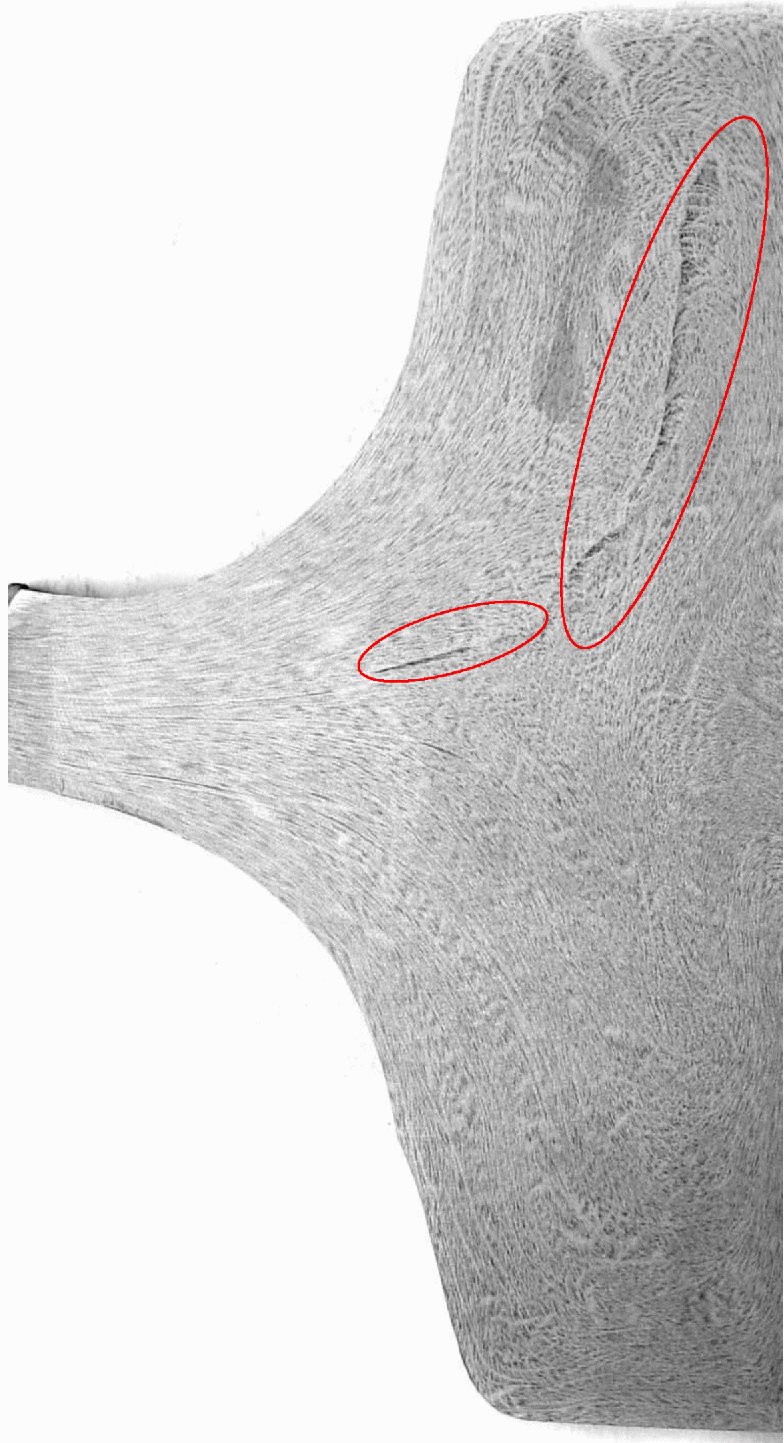

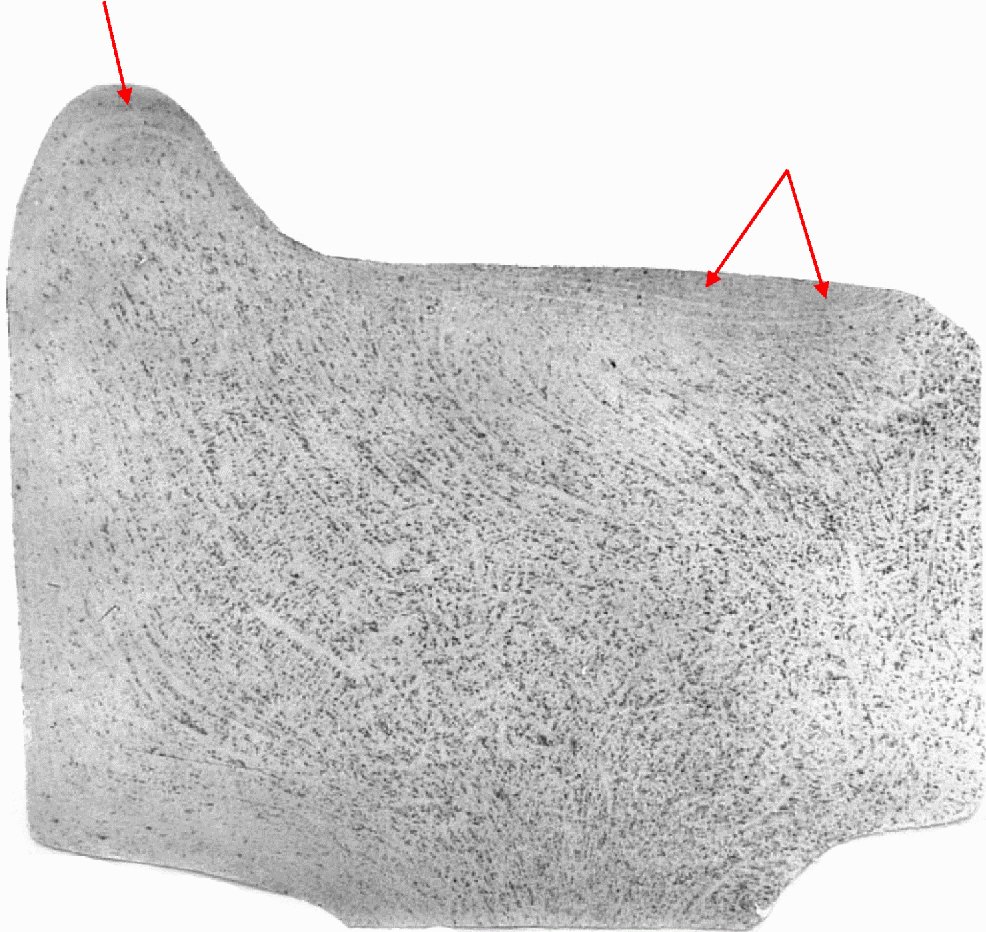

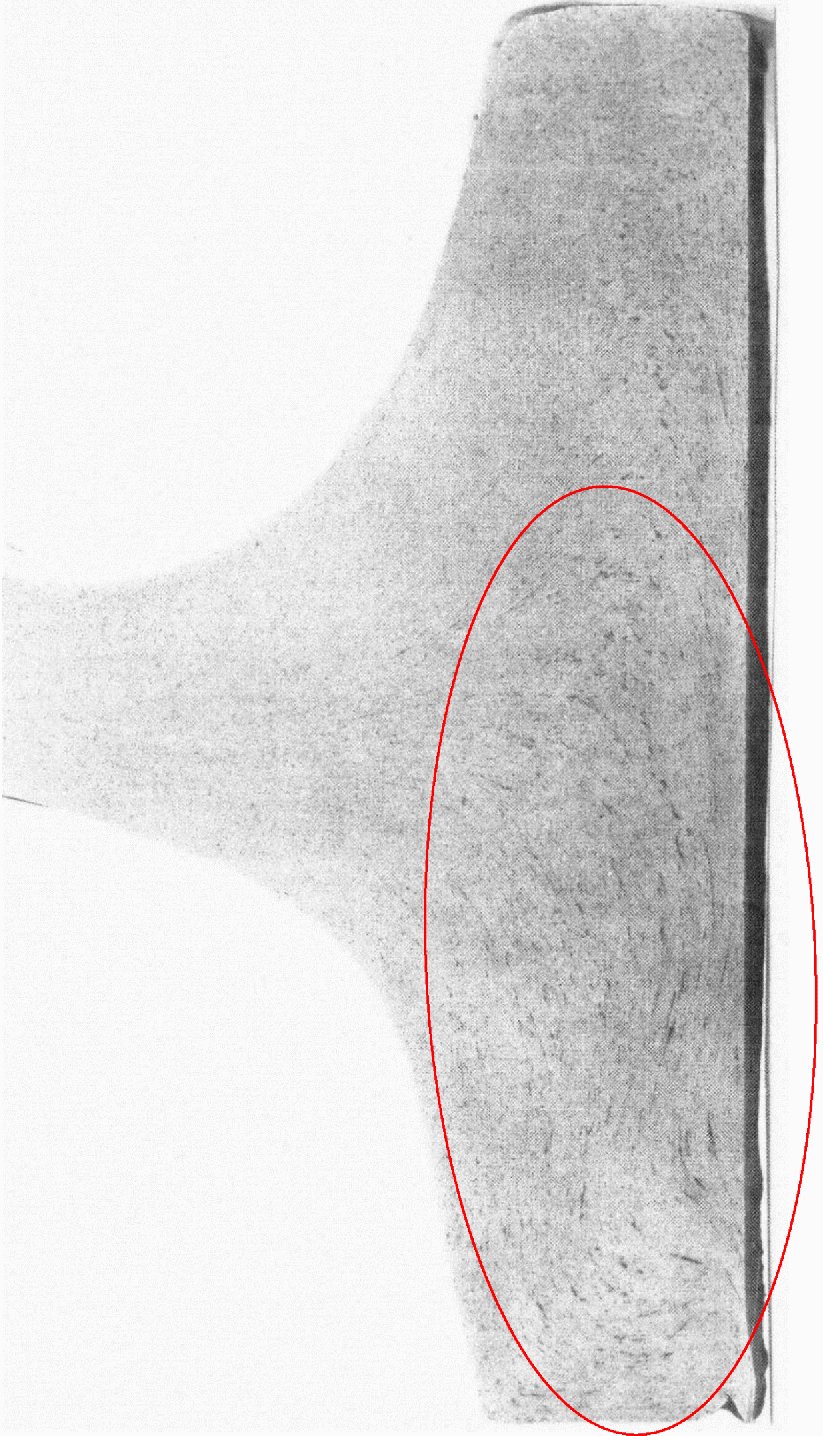

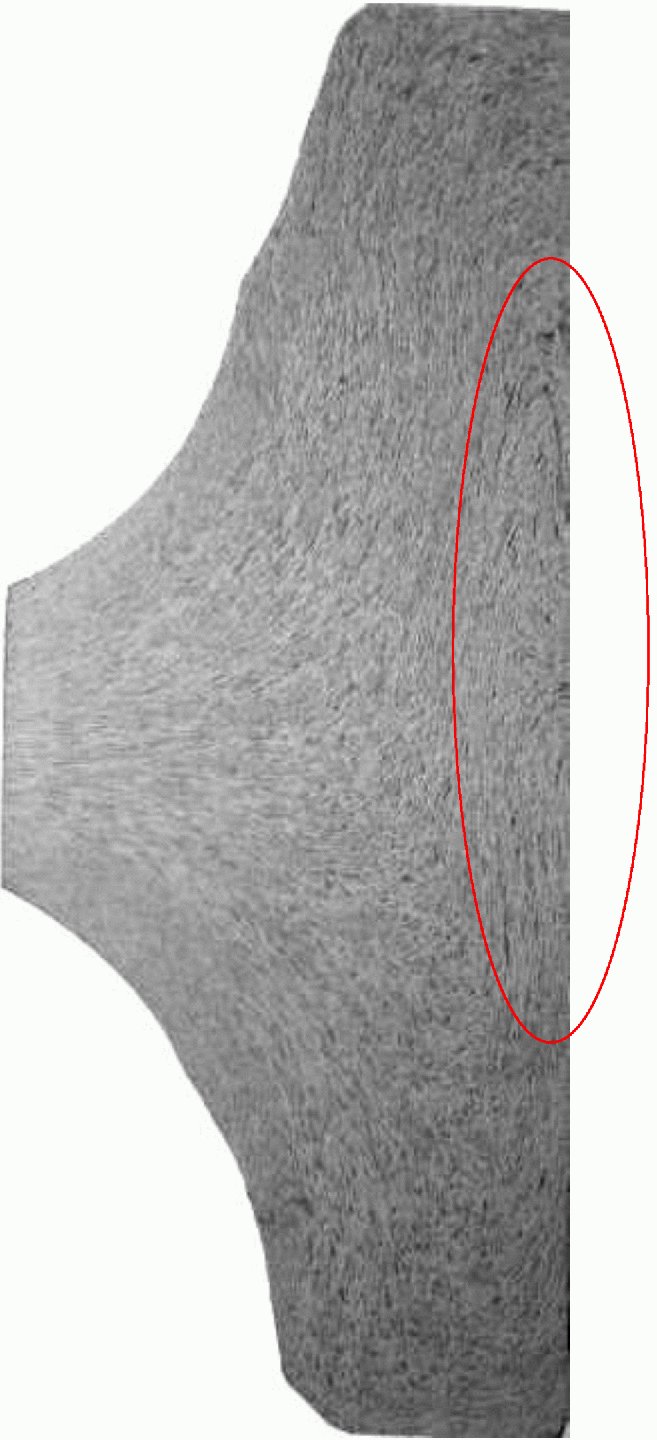

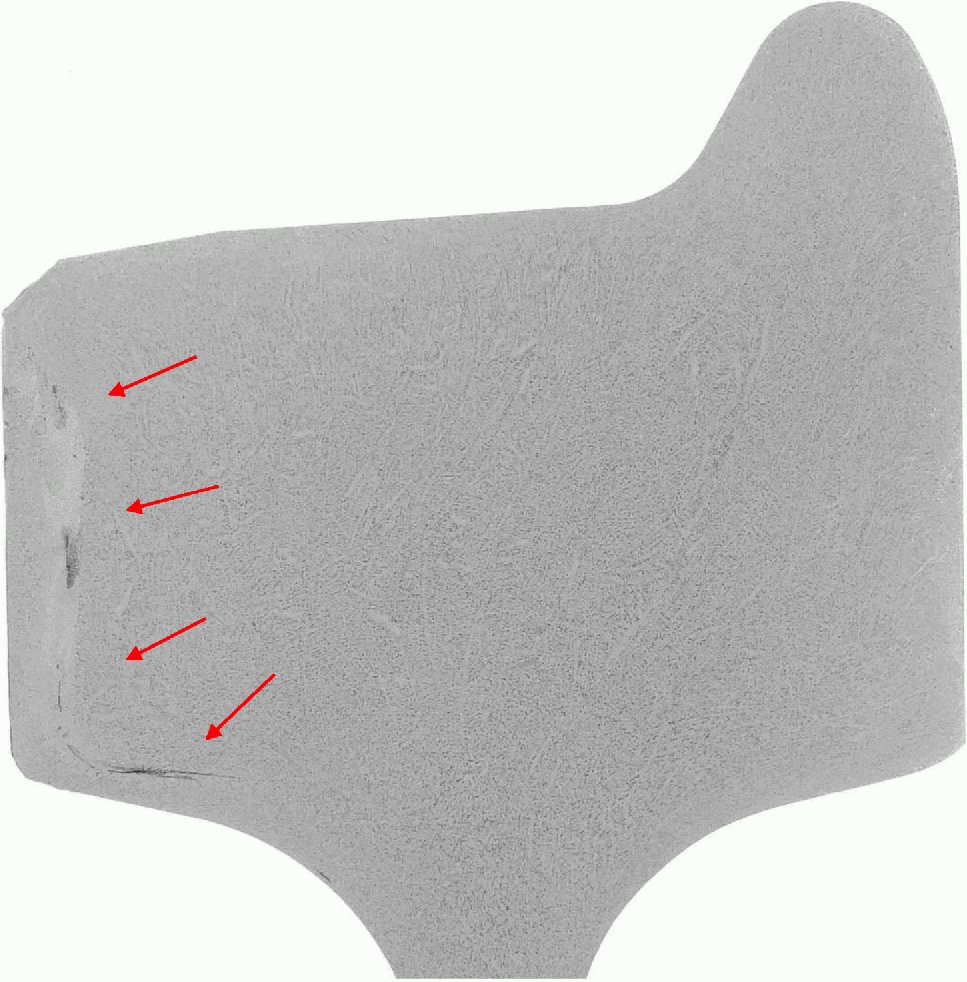

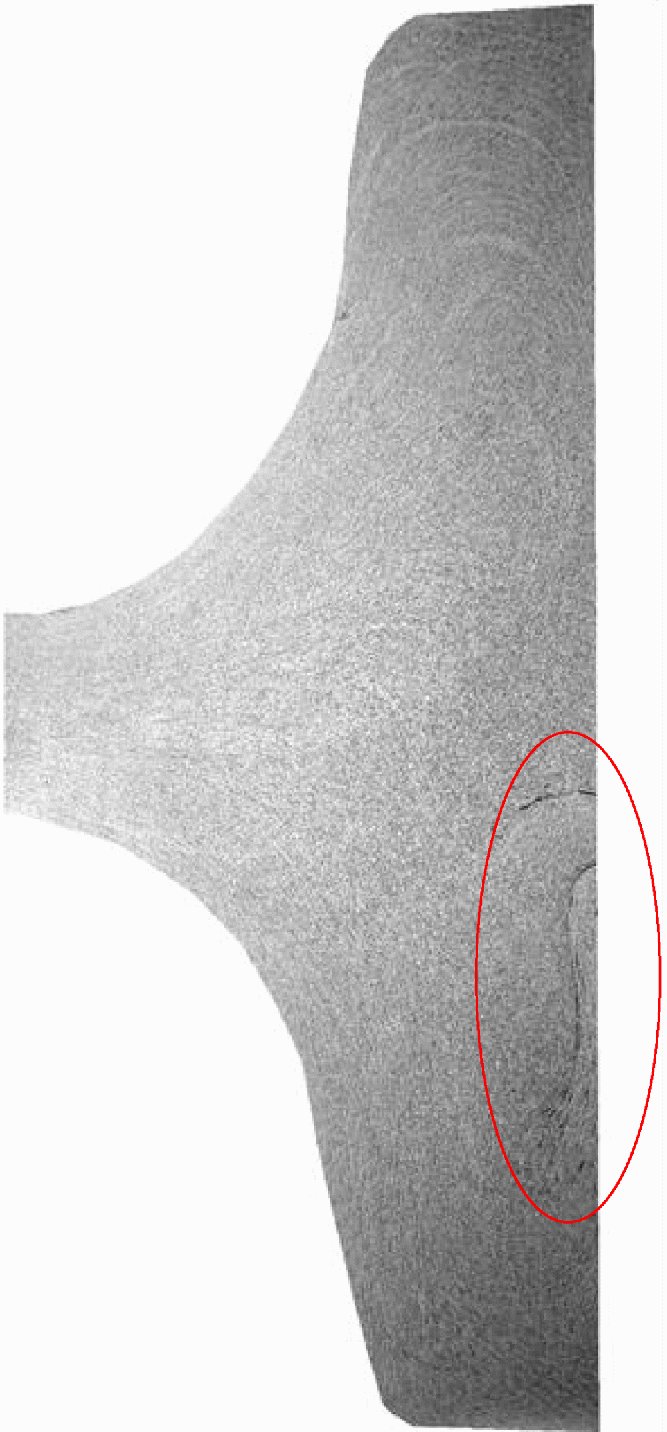

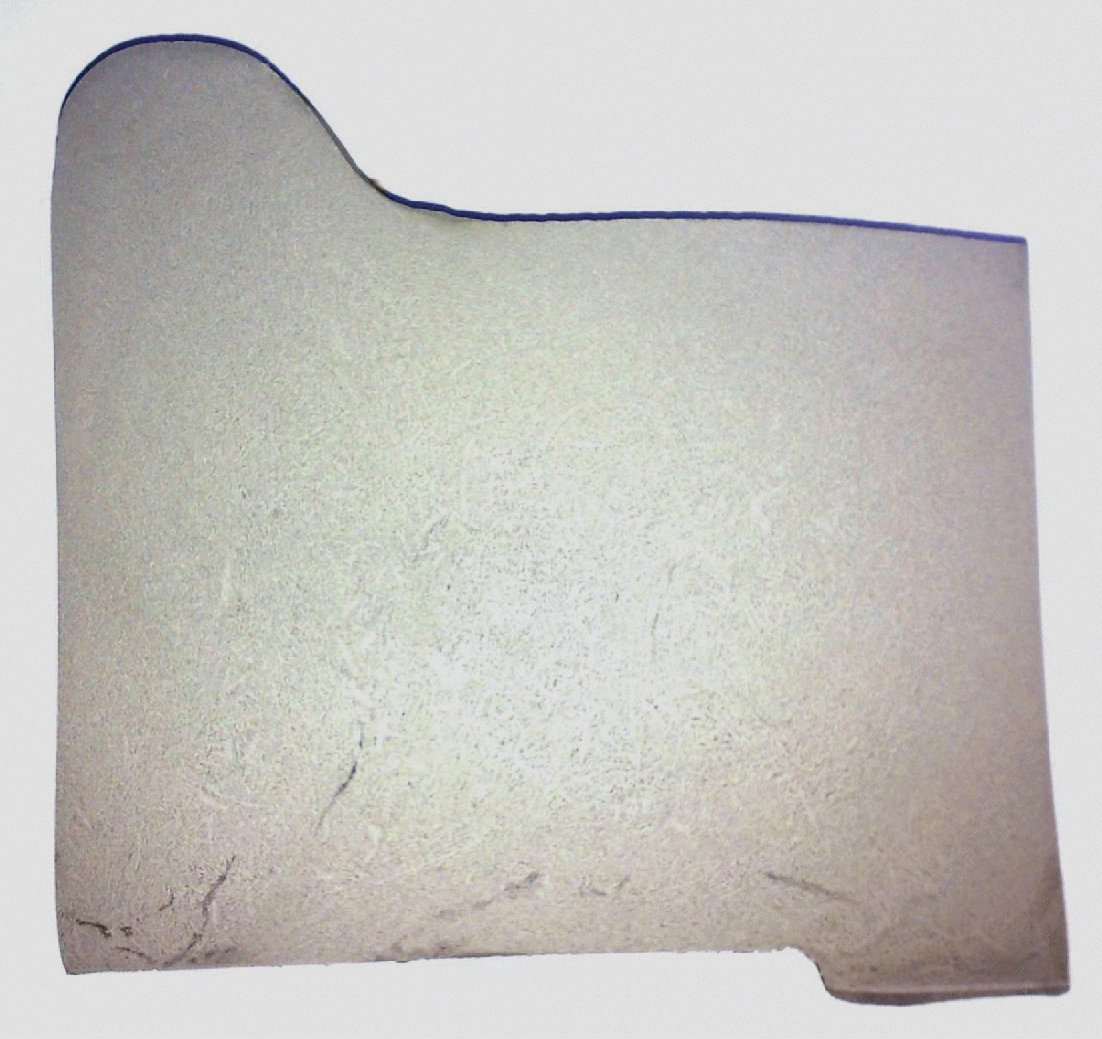

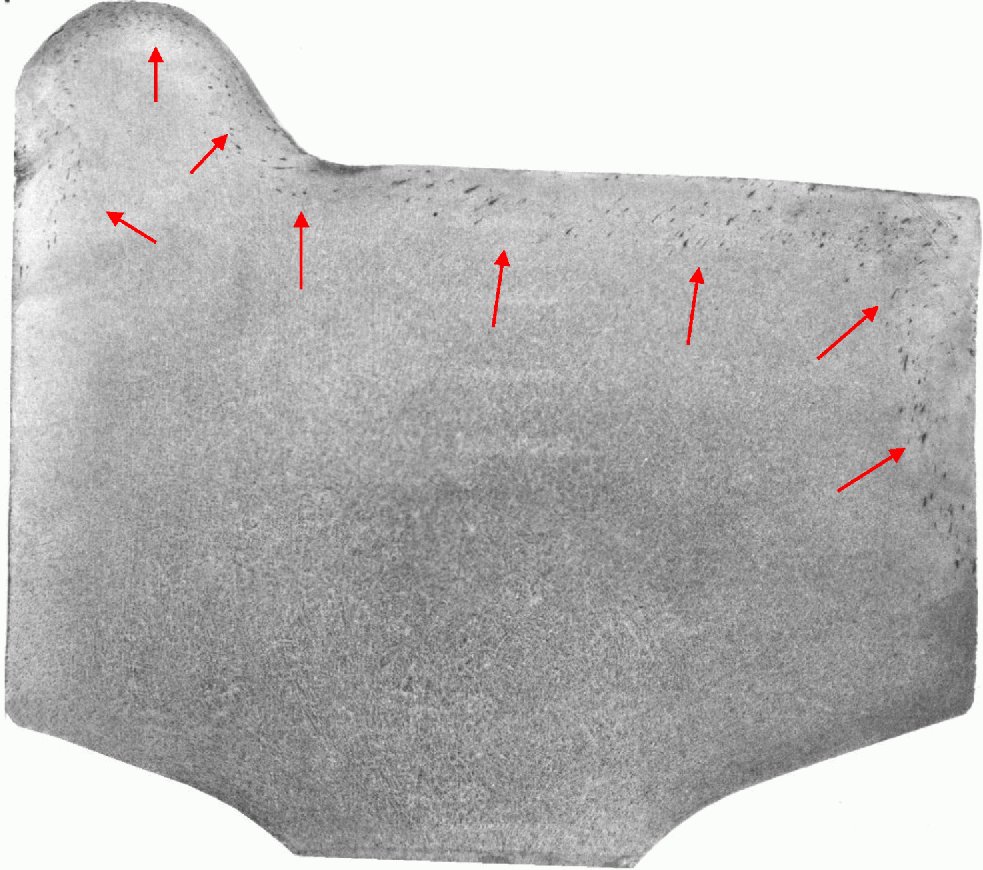

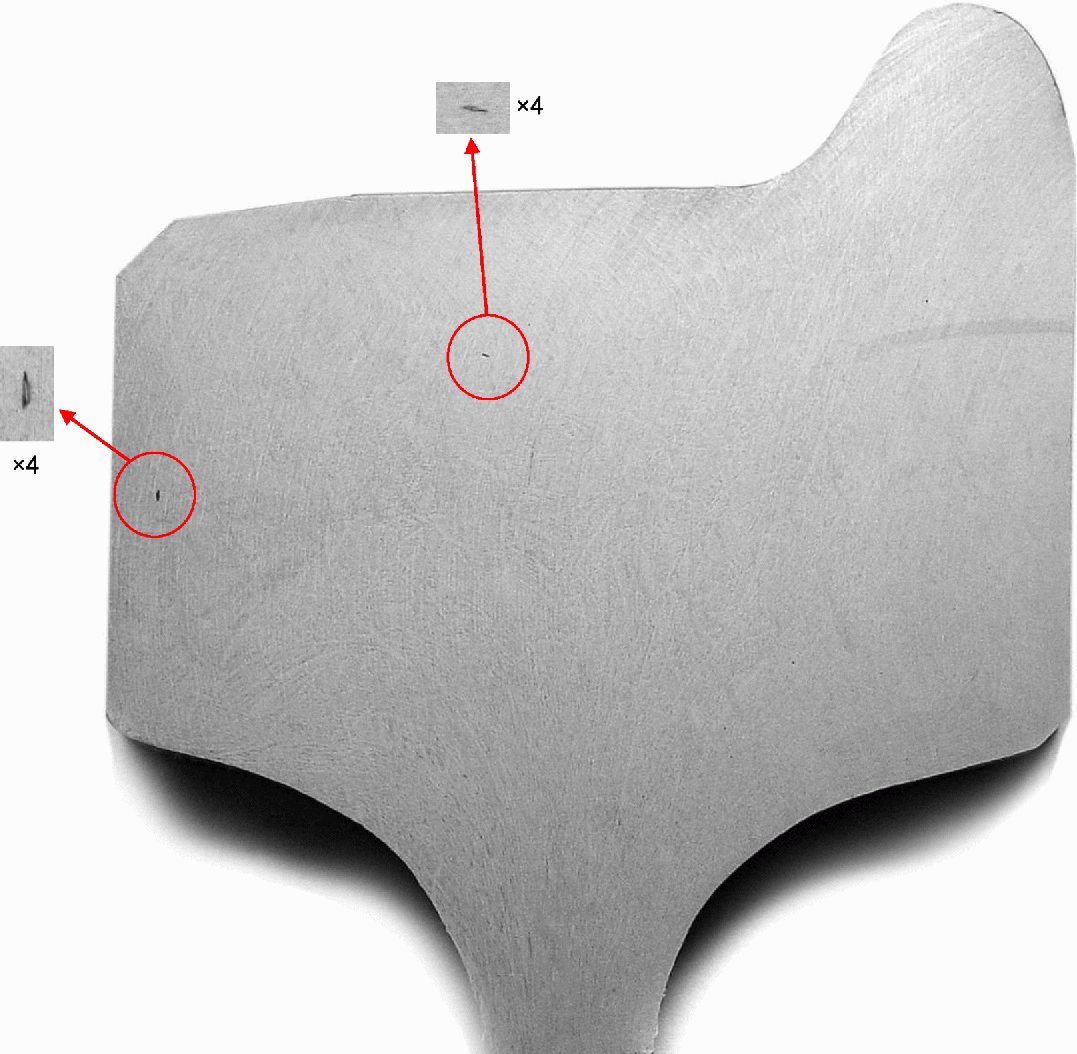

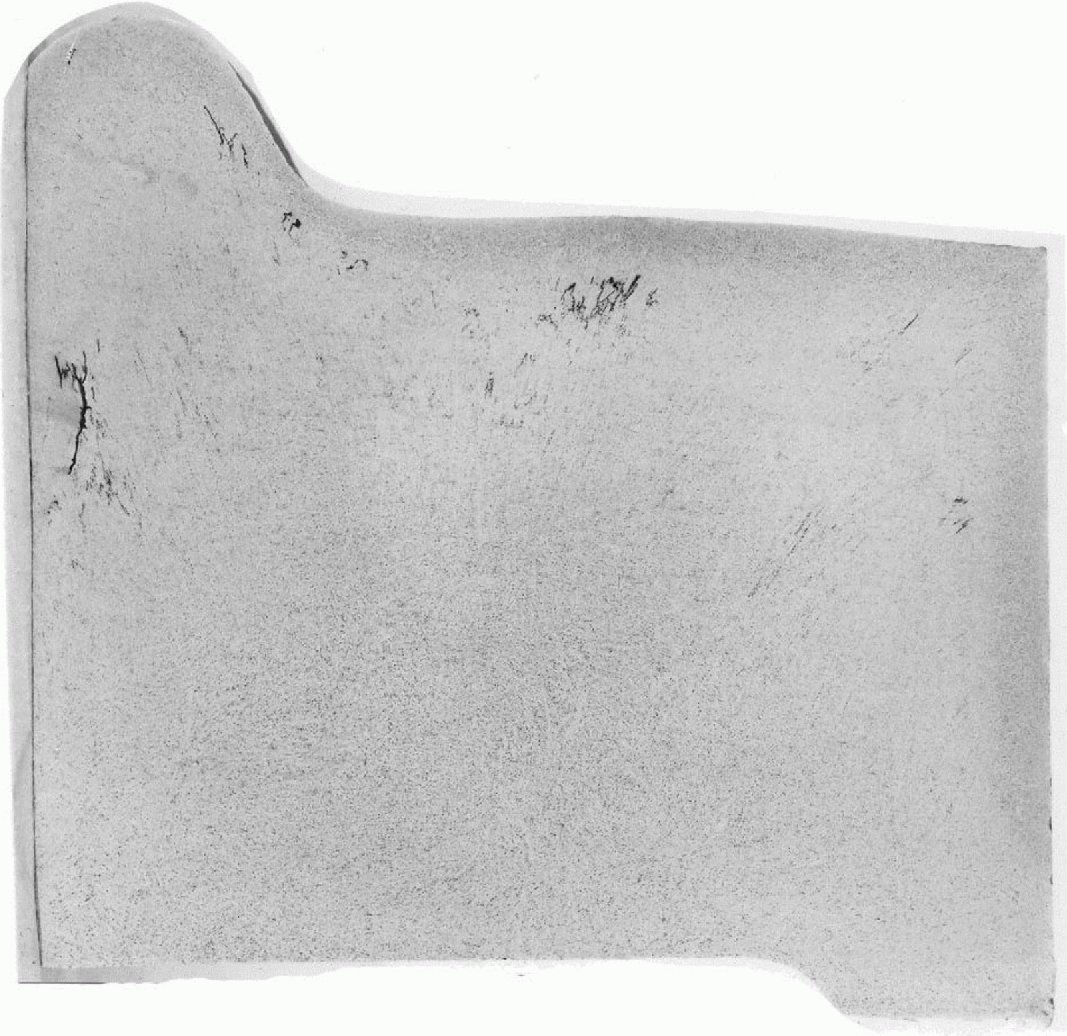

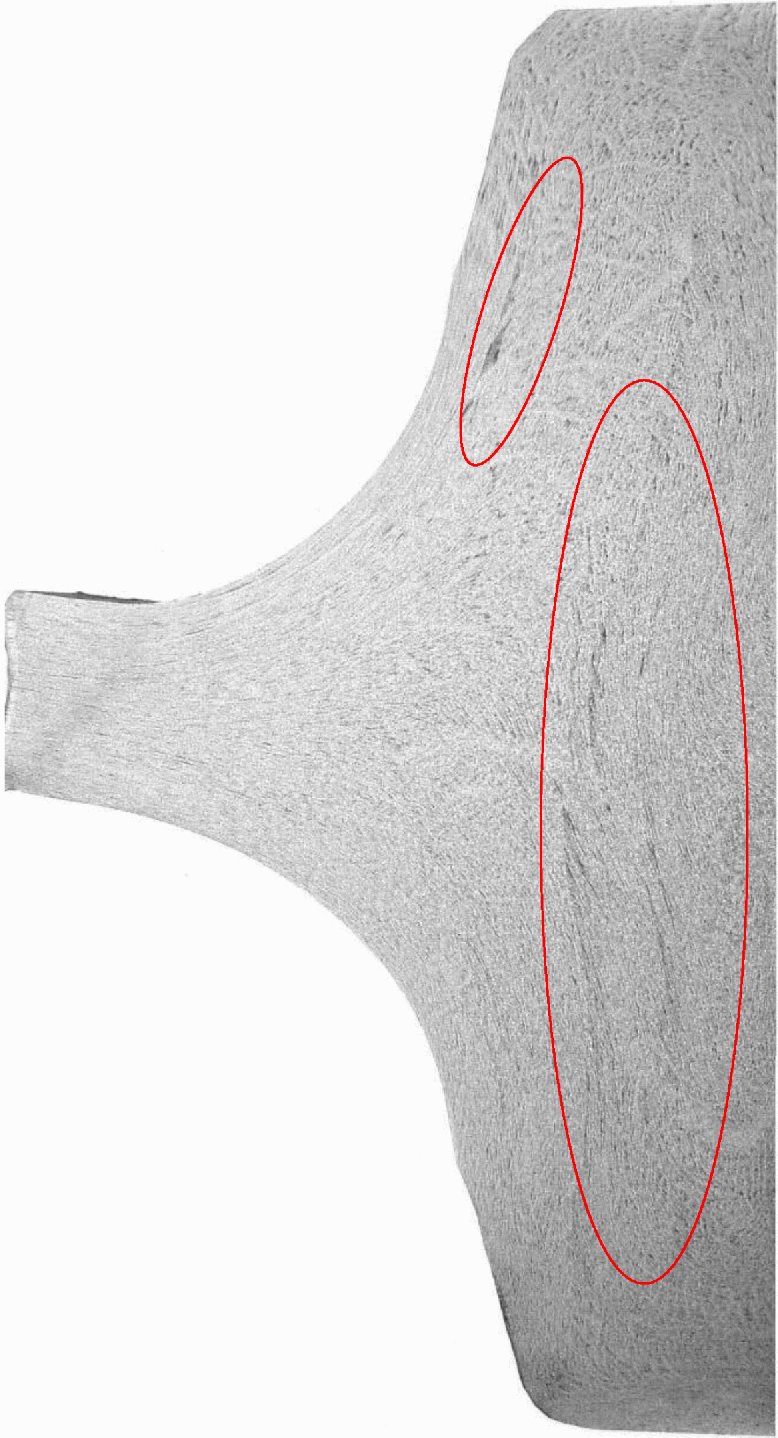

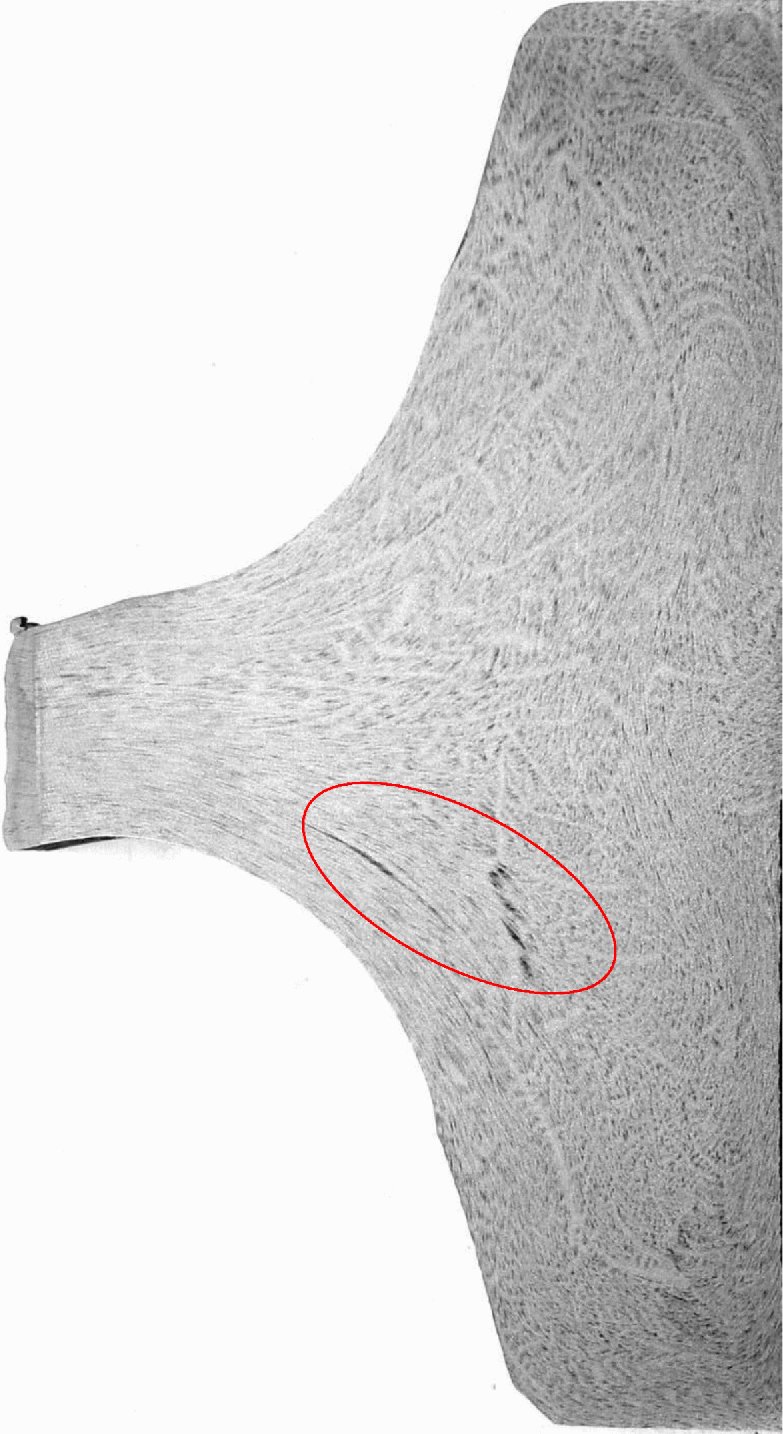

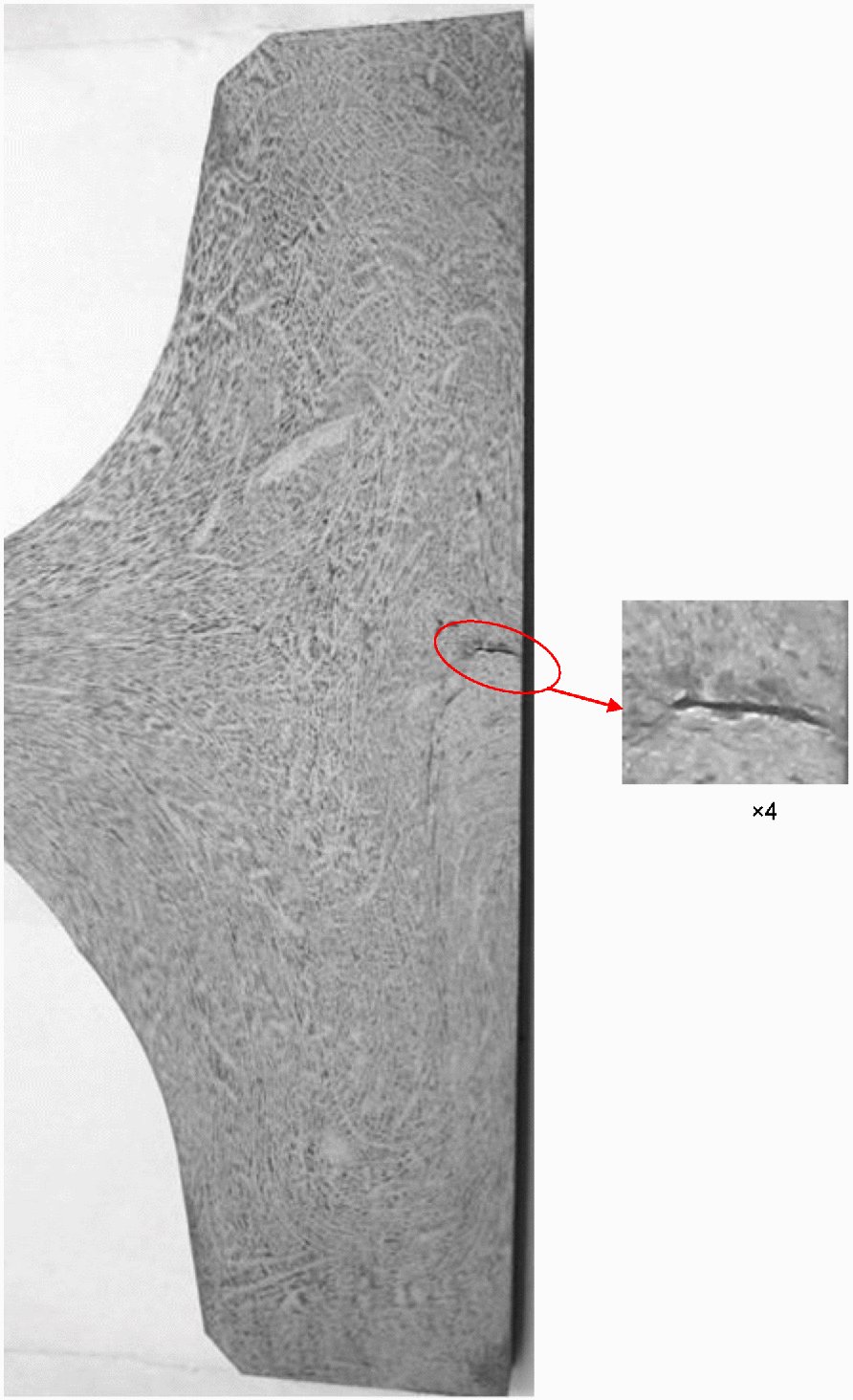

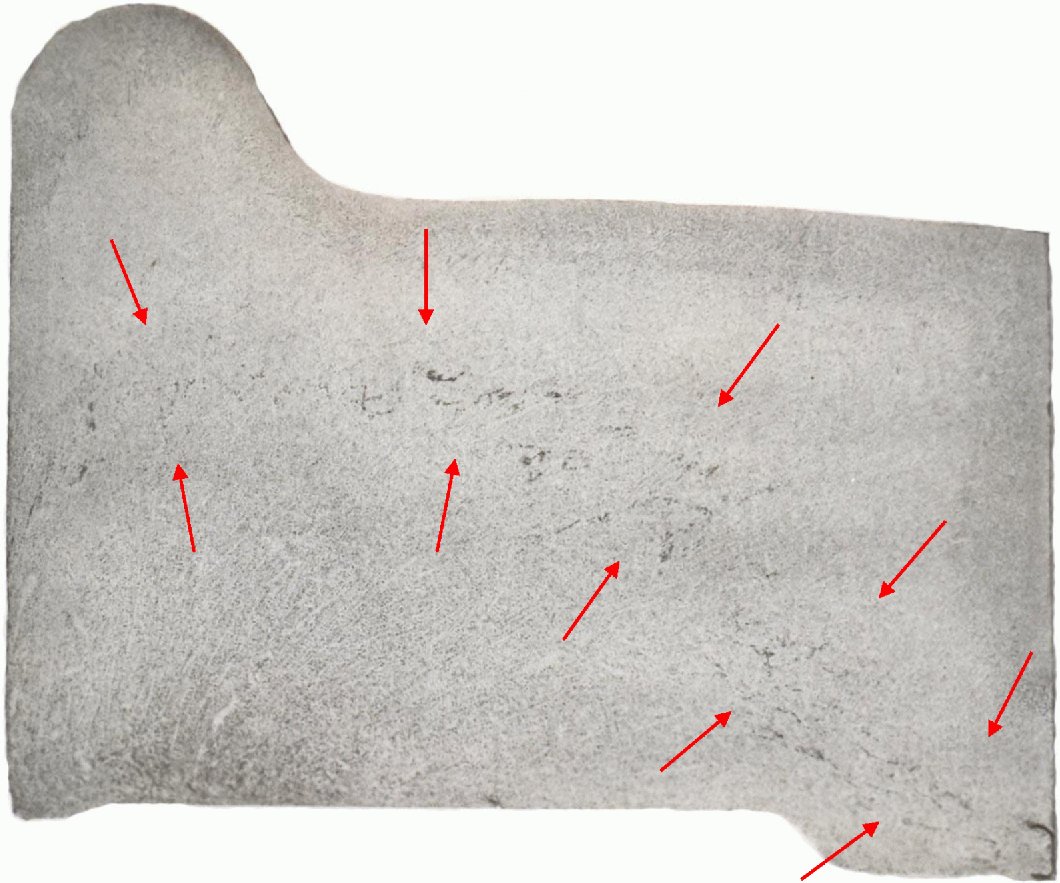

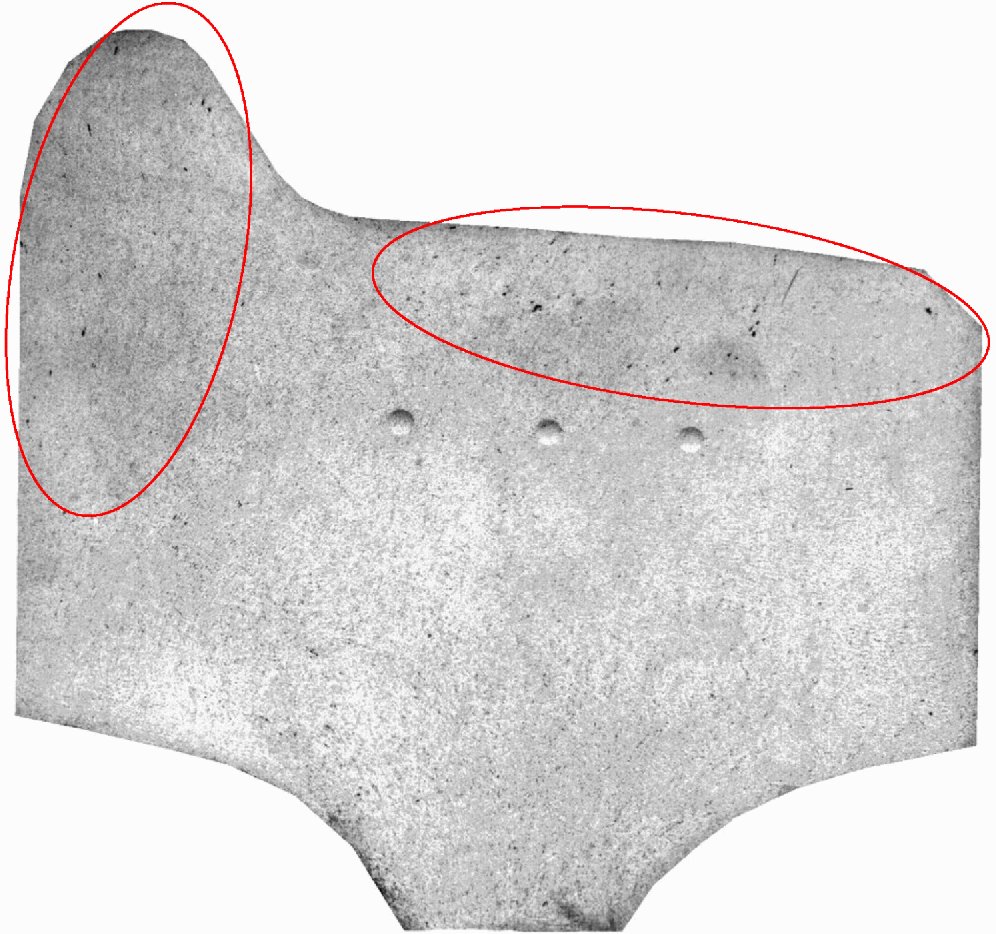

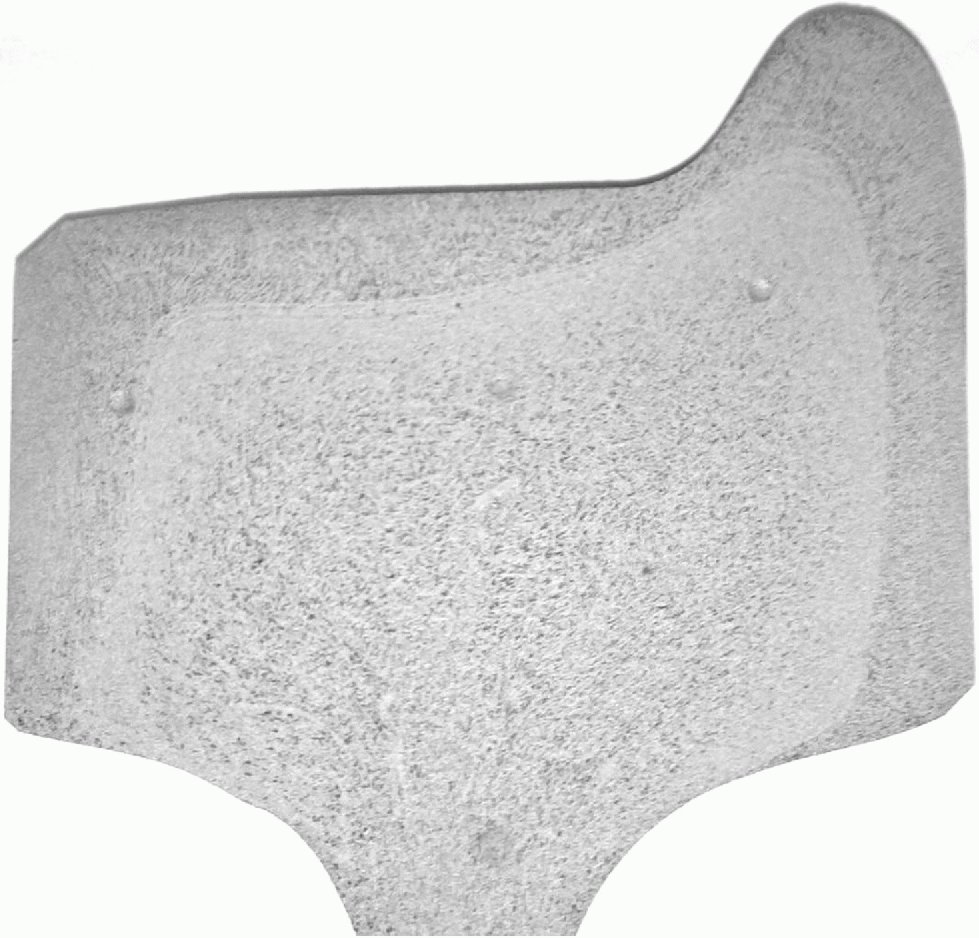

4.1.3 Классификация дефектов и эталоны макроструктуры колес и центров приведены в таблице 1 и приложении Б соответственно.

4.1.4 Браковочным критерием является наличие в макроструктуре колес и центров недопустимых дефектов либо дефектов, превосходящих по степени развития эталоны удовлетворительной макроструктуры (эталоны N 5, N 8, N 11, N 13, N 14, N 17, N 19, N 21 - N 28, N 36 таблицы 1 и приложения Б).

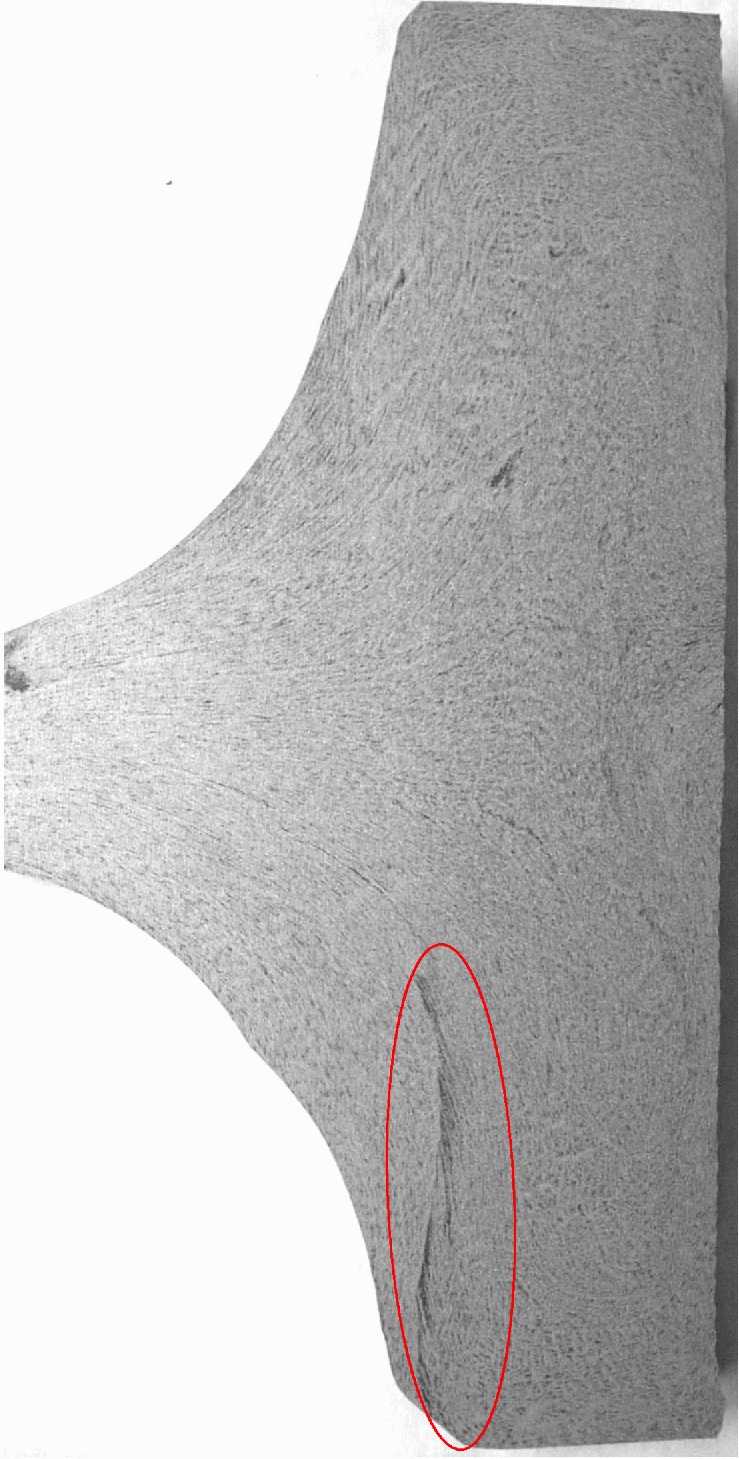

Также браковочным критерием является наличие в макроструктуре колес и центров ликвационных полосок, расположенных в зоне перехода от обода к диску и от диска к ступице, независимо от степени их развития (эталоны N 15, N 20, N 30, N 35 таблицы 1 и приложения Б), либо выходящих на поверхность ступицы и превышающих по степени развития соответствующие эталоны удовлетворительной макроструктуры (эталоны N 26 - N 28 таблицы 1 и приложения Б).

4.2.1 Требования к допустимым и недопустимым дефектам макроструктуры для бандажей установлены в ГОСТ 398.

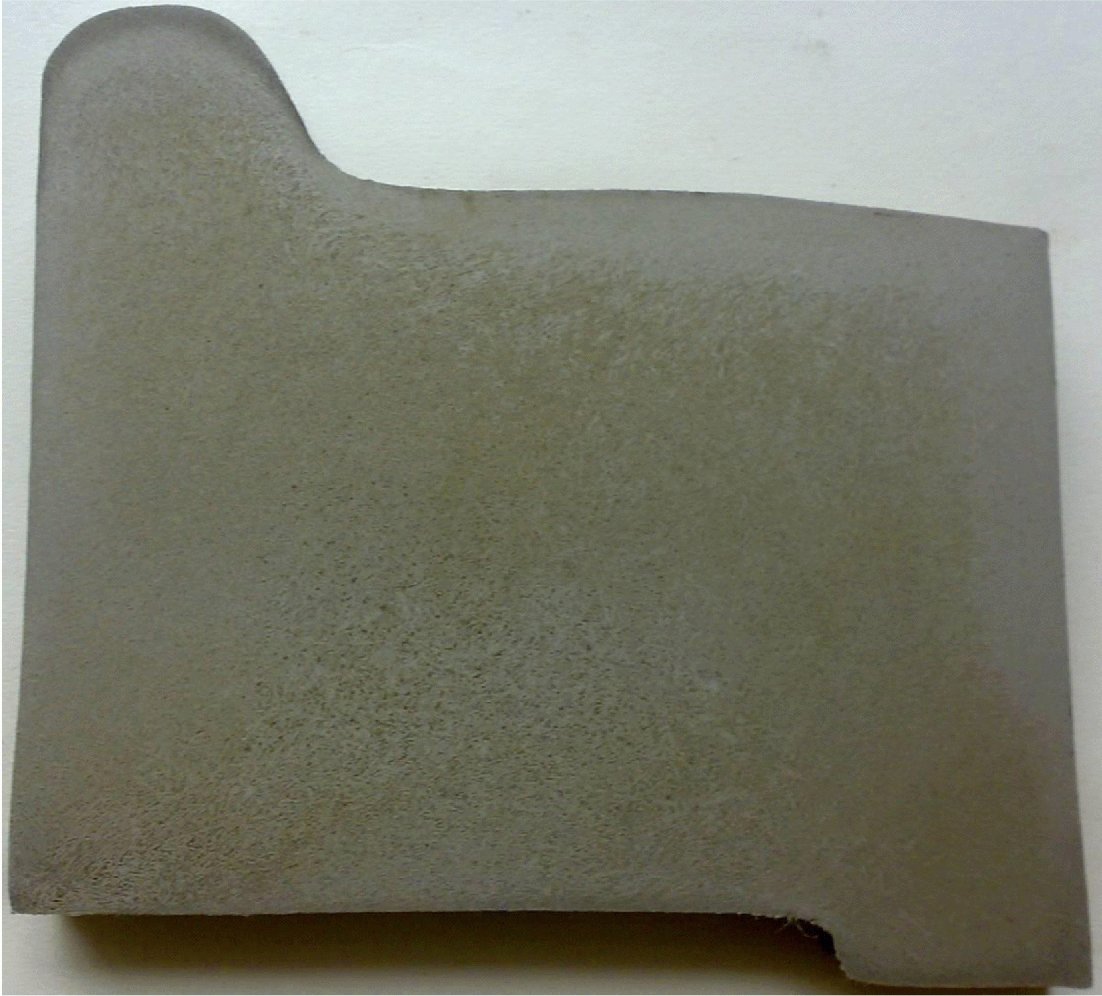

4.2.2 Эталон однородной бездефектной макроструктуры бандажей приведен на рисунке А.4 (приложение А).

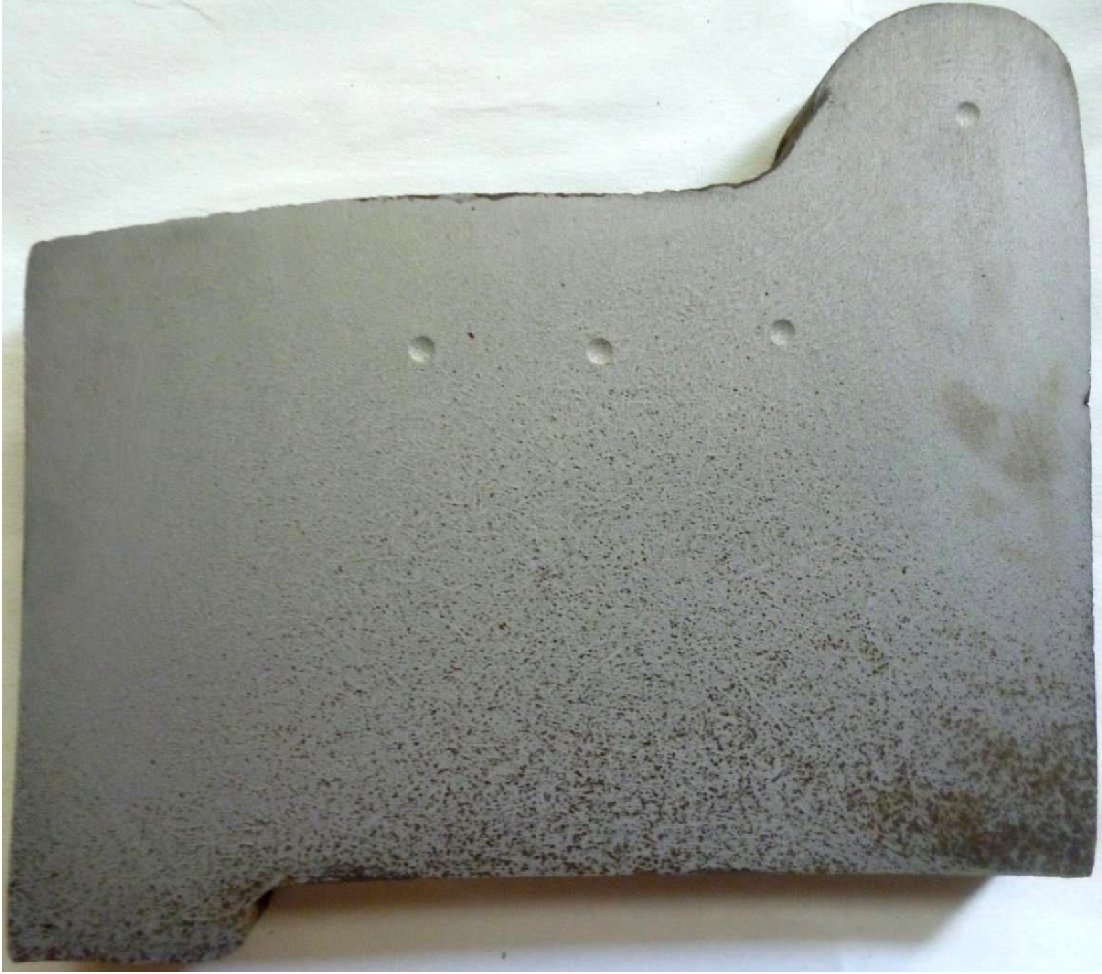

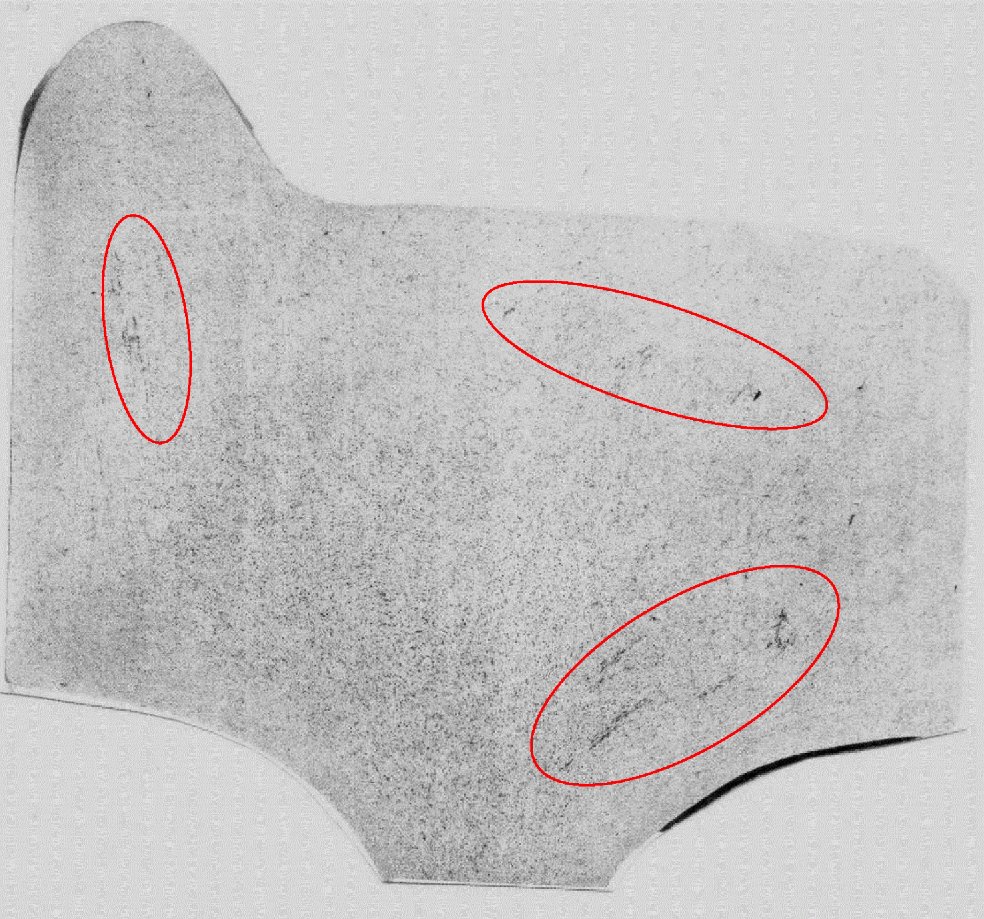

4.2.3 Классификация дефектов и эталоны макроструктуры бандажей приведены соответственно в таблице 2 и приложении В.

4.2.4 Браковочным критерием является наличие в макроструктуре бандажей недопустимых дефектов либо дефектов, превосходящих по степени развития эталоны удовлетворительной макроструктуры (эталоны N 6, N 7, N 9, N 11 - N 13, N 19 таблицы 2 и приложения В).

5.1 Контроль макроструктуры колес, центров и бандажей проводят на поперечных темплетах. Отбор проб и изготовление образцов для контроля макроструктуры - по ГОСТ 10243.

5.2 Для выявления макроструктуры применяют травление темплетов или метод серного отпечатка (по Бауману) в соответствии с ГОСТ 10243.

5.3 Оценку дефектов макроструктуры проводят визуально. Для уточнения классификации дефектов допускается применять двух-, четырехкратное увеличение.

5.4 Оценку макроструктуры готовых колес, центров и бандажей проводят в соответствии с ГОСТ 10243 путем ее сравнения с эталонами макроструктуры в приложениях Б и В по степени развития дефектов.

При одновременном присутствии нескольких дефектов классификацию и оценку каждого дефекта проводят отдельно.

5.5 Контроль макроструктуры всего сечения колес и центров допускается проводить после разделения поперечного темплета на три части (обод, диск и ступицу) или на две части (обод и ступицу с прилегающими частями диска) с отдельным анализом каждой из них.

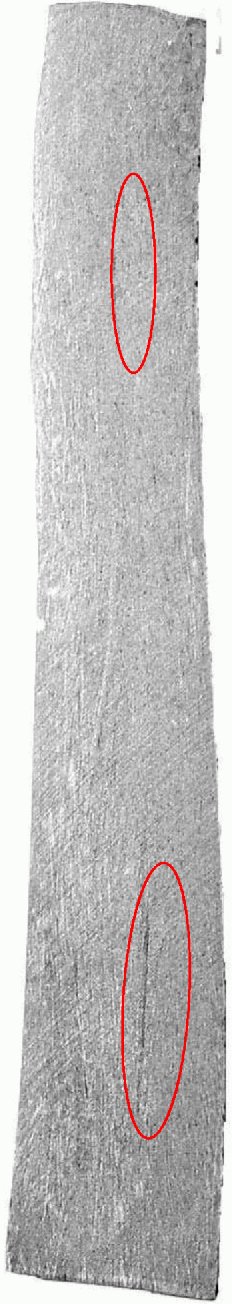

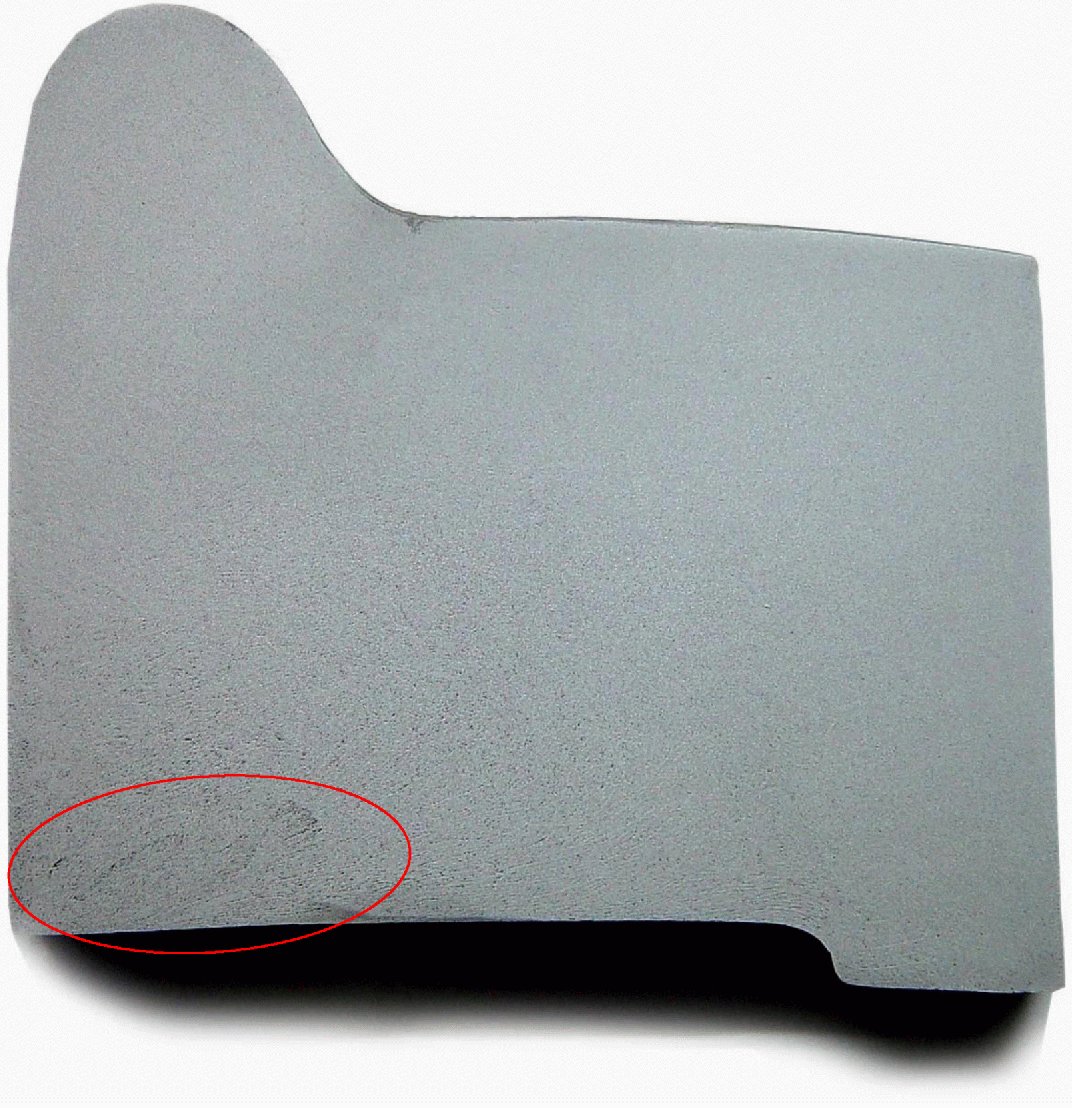

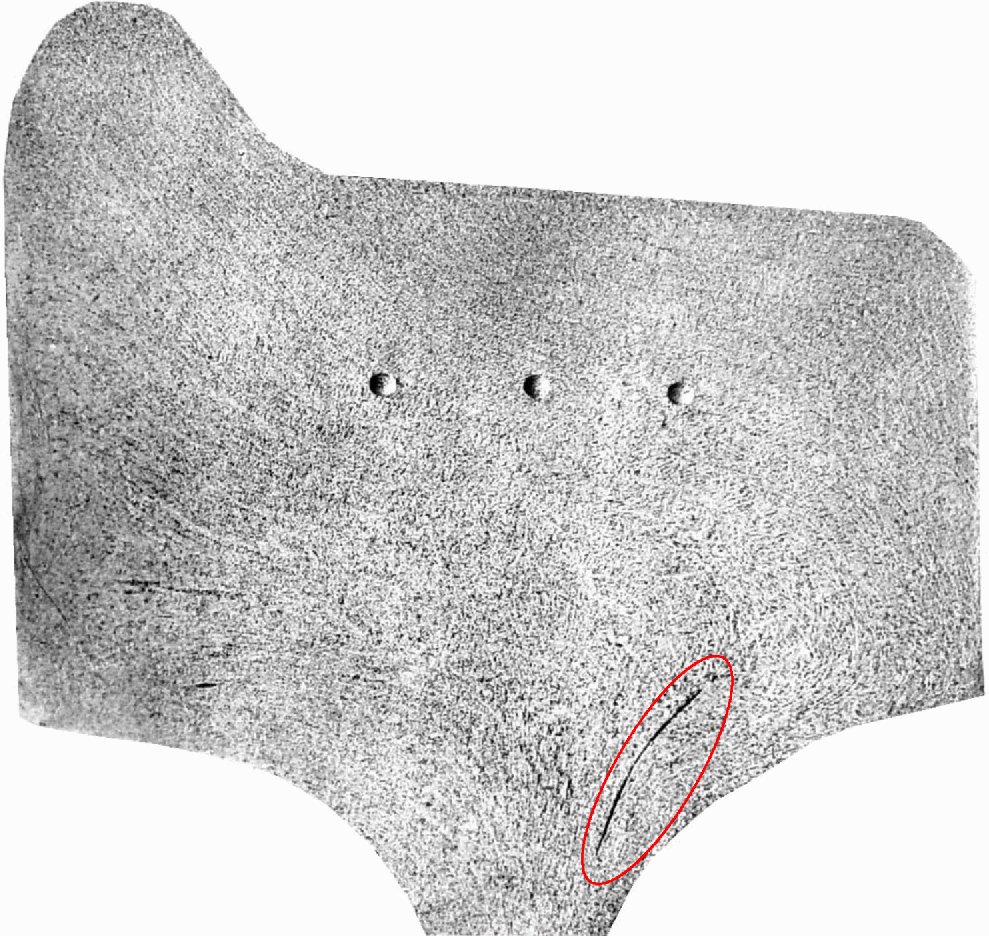

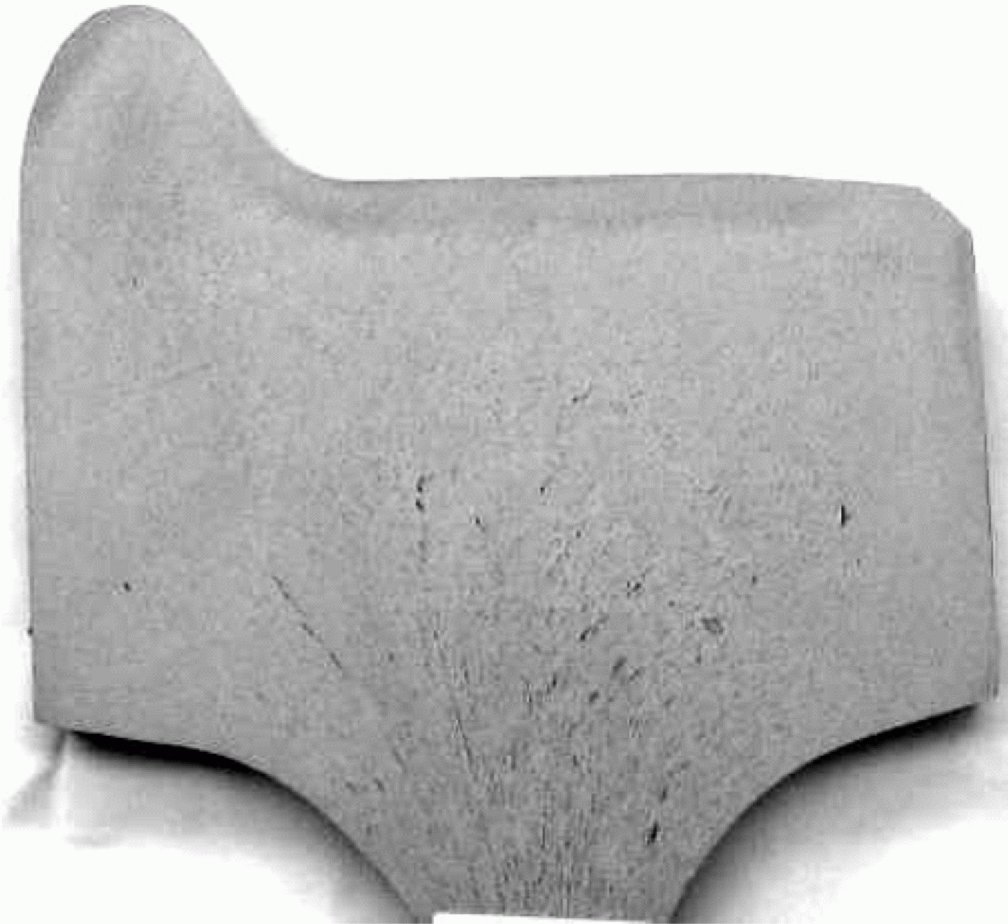

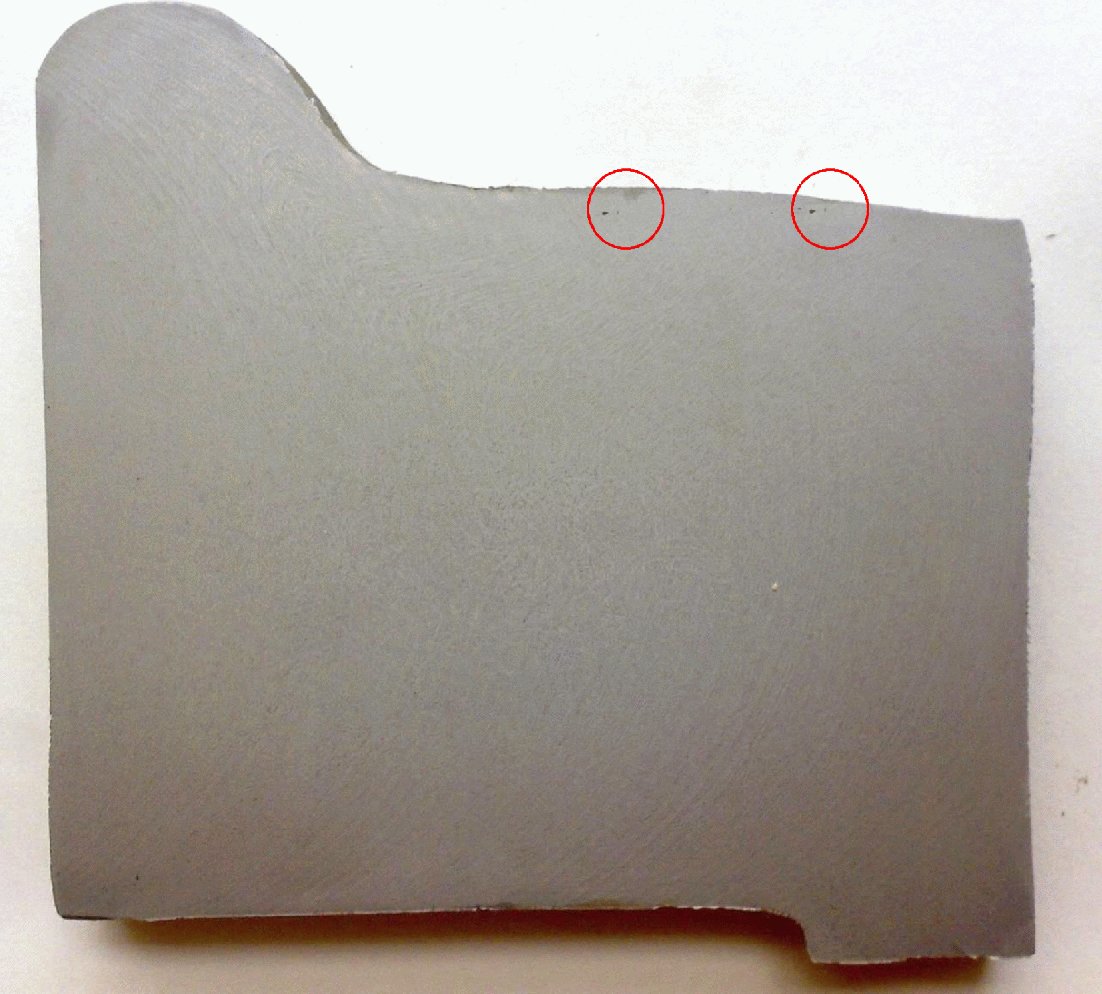

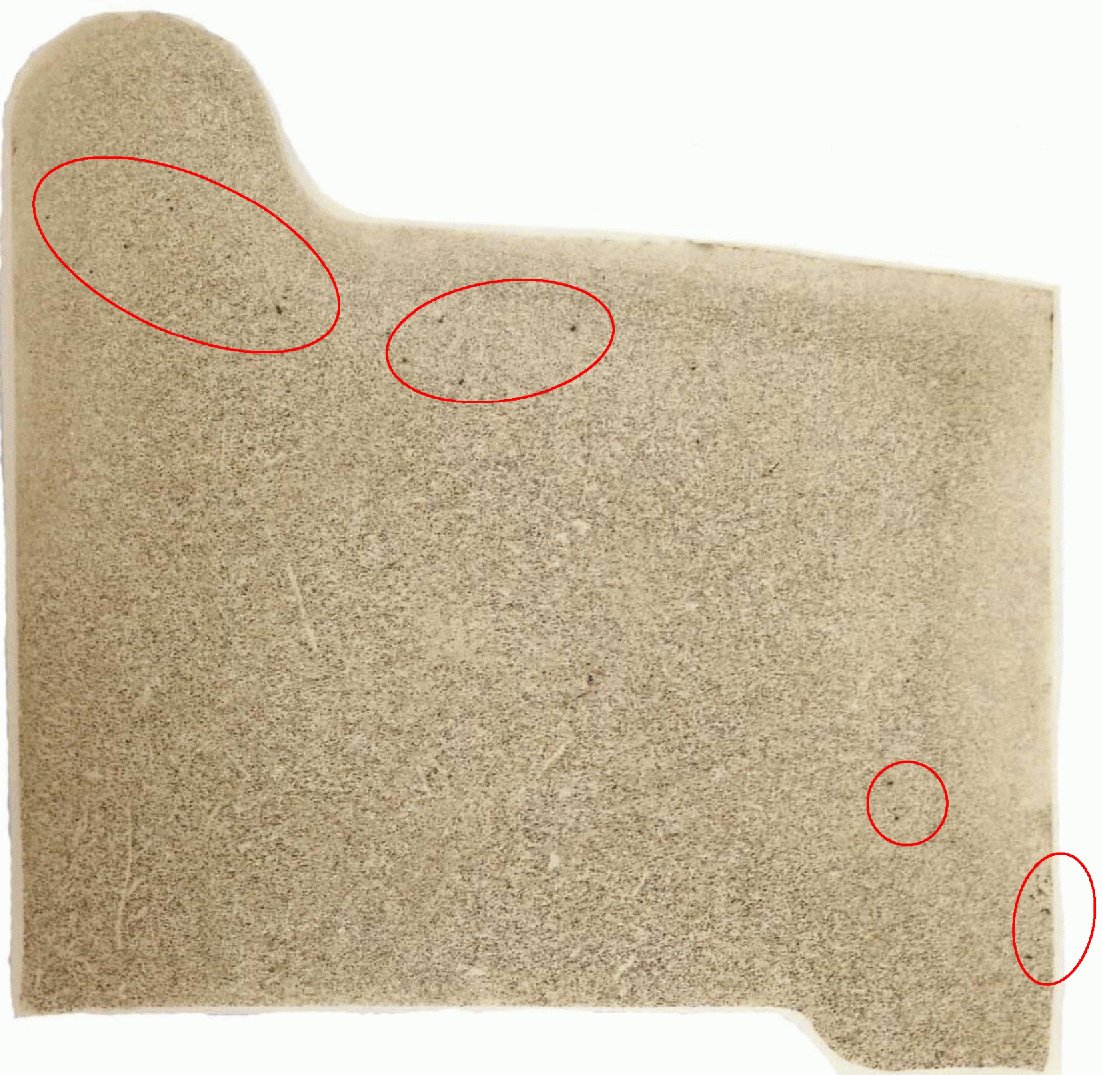

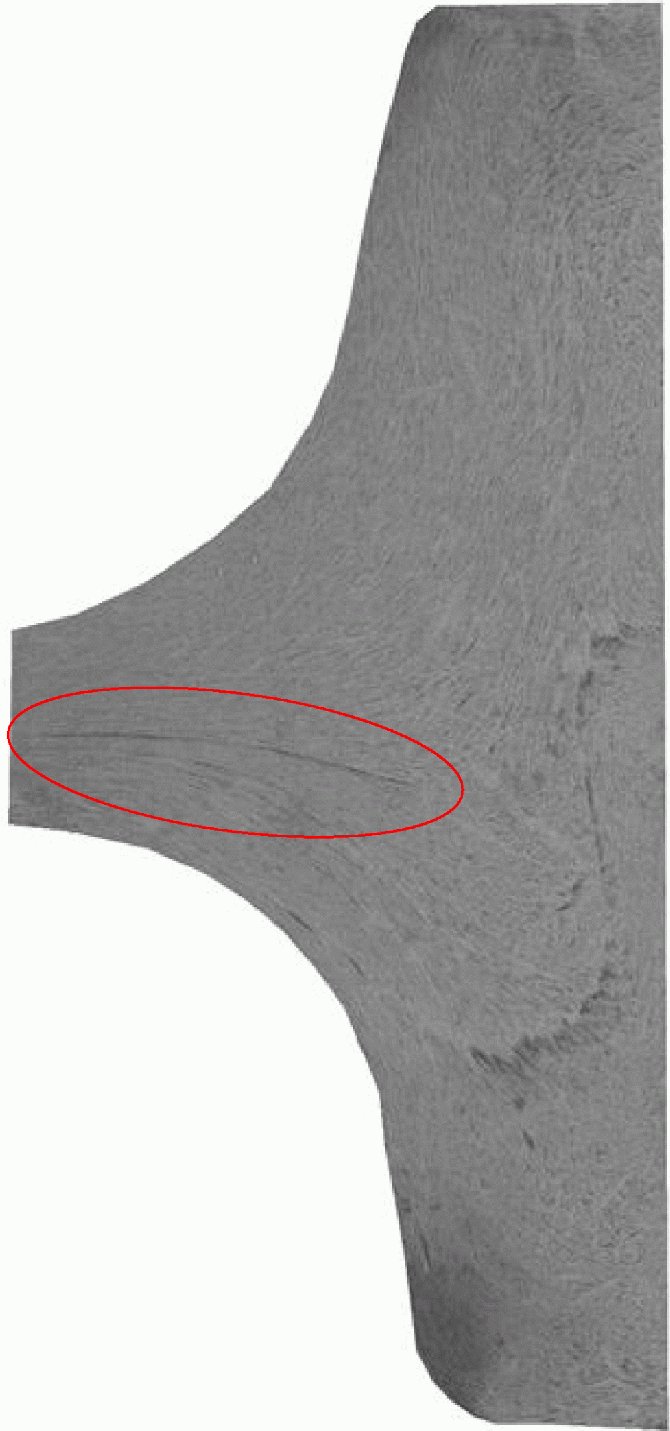

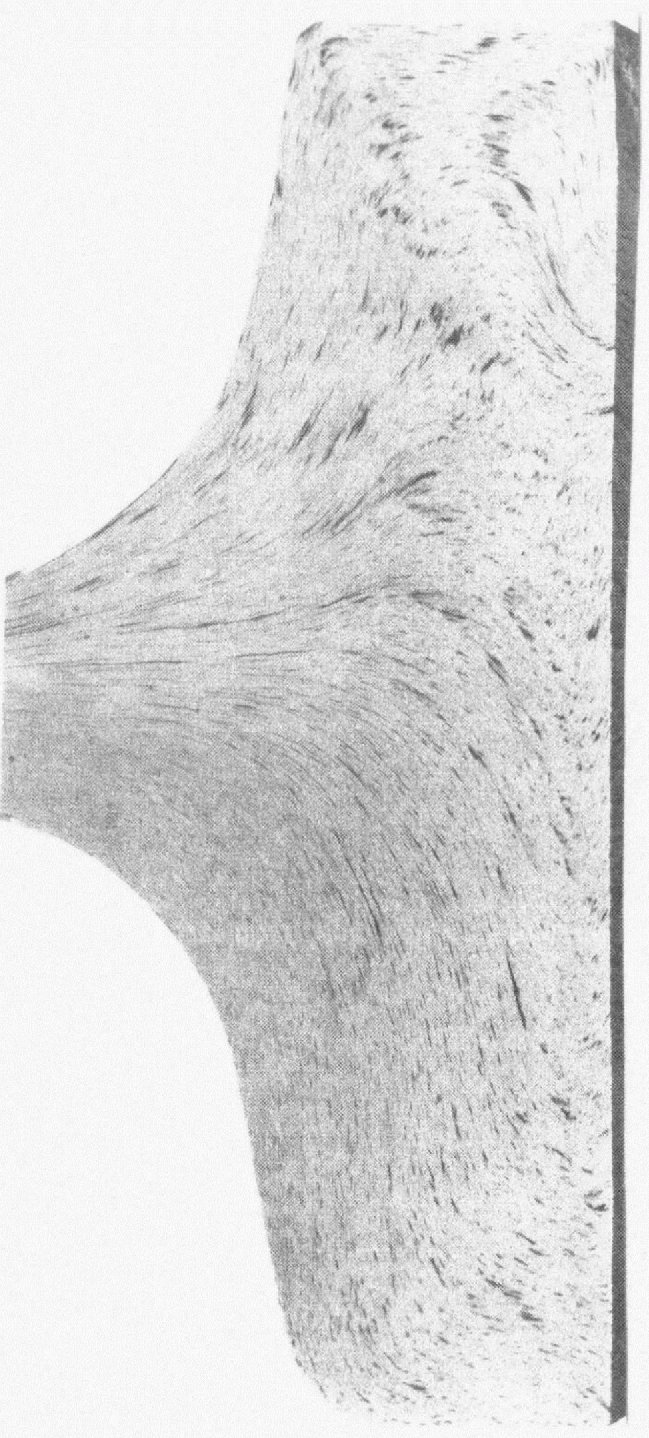

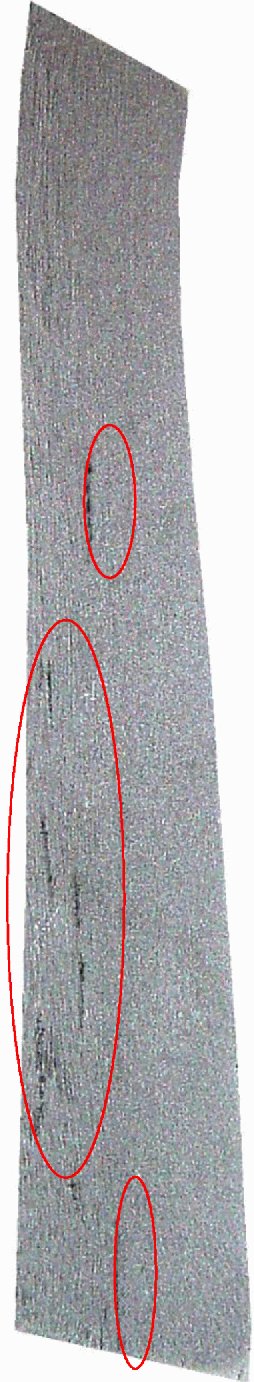

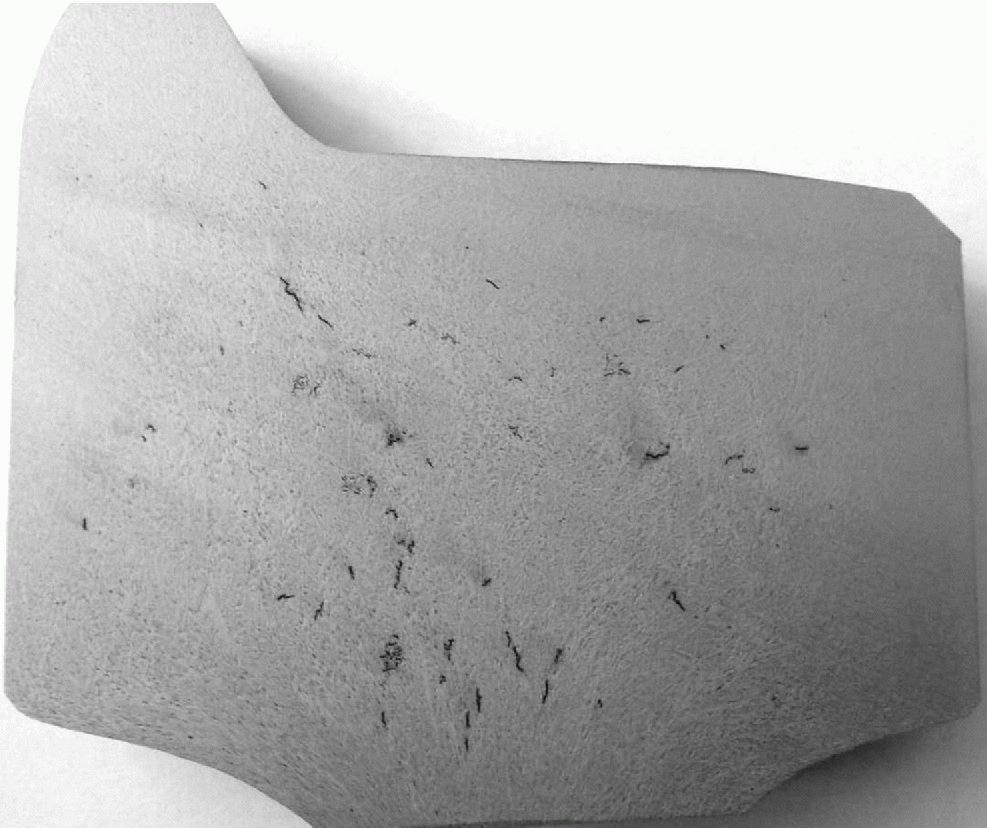

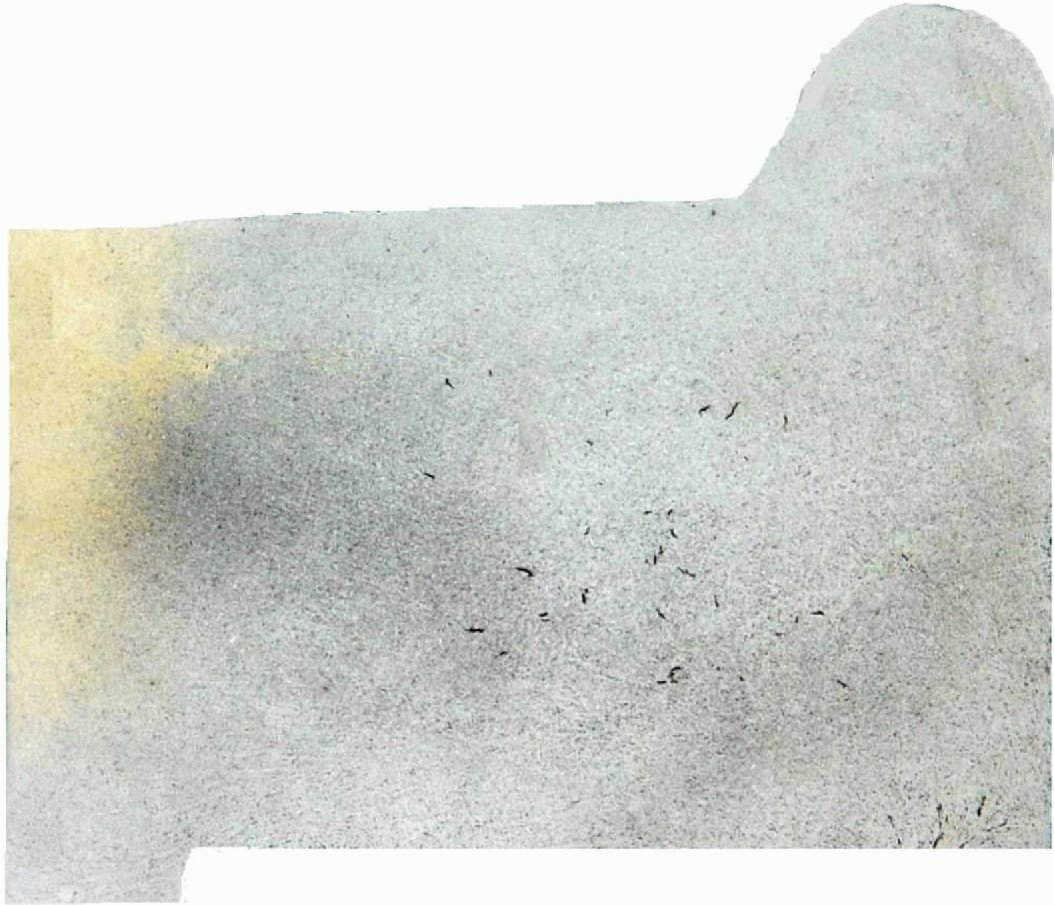

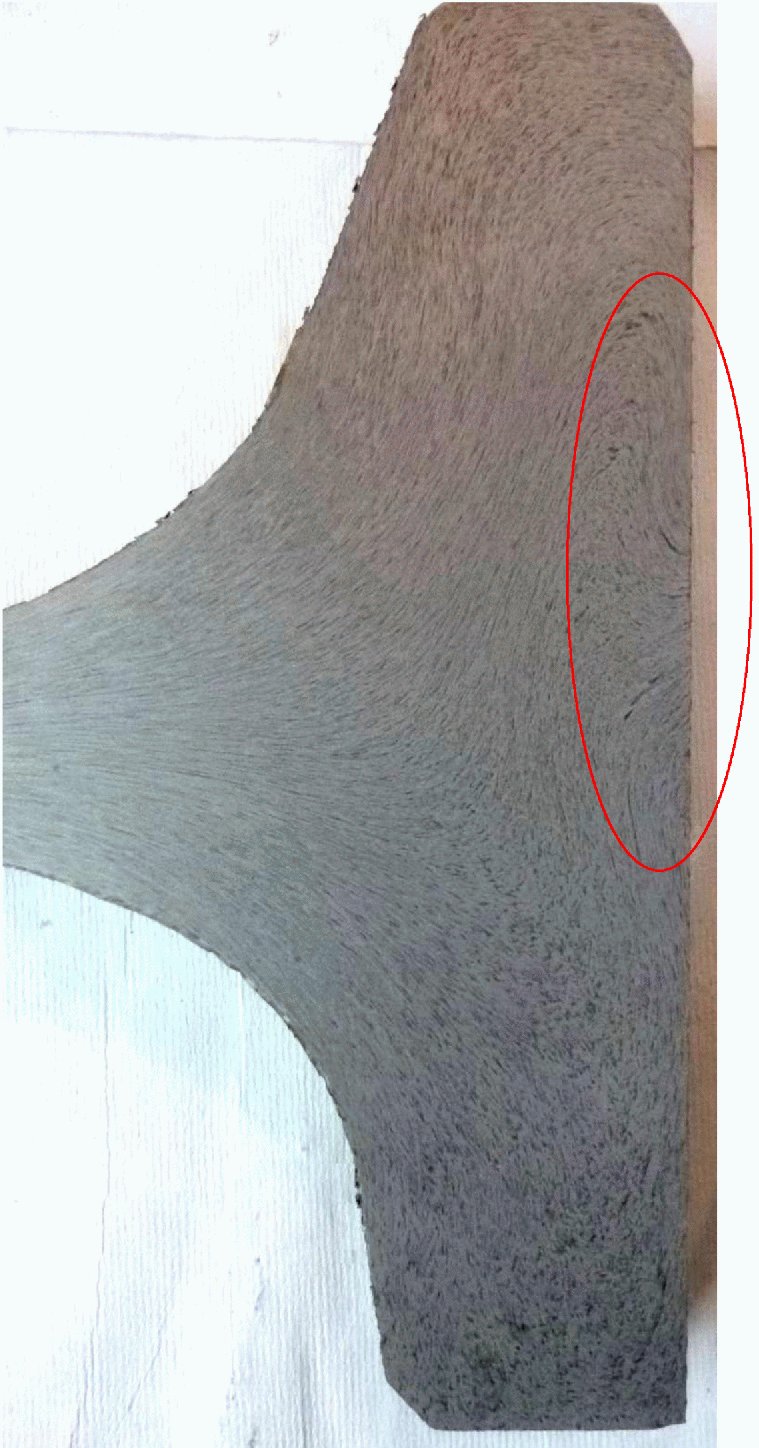

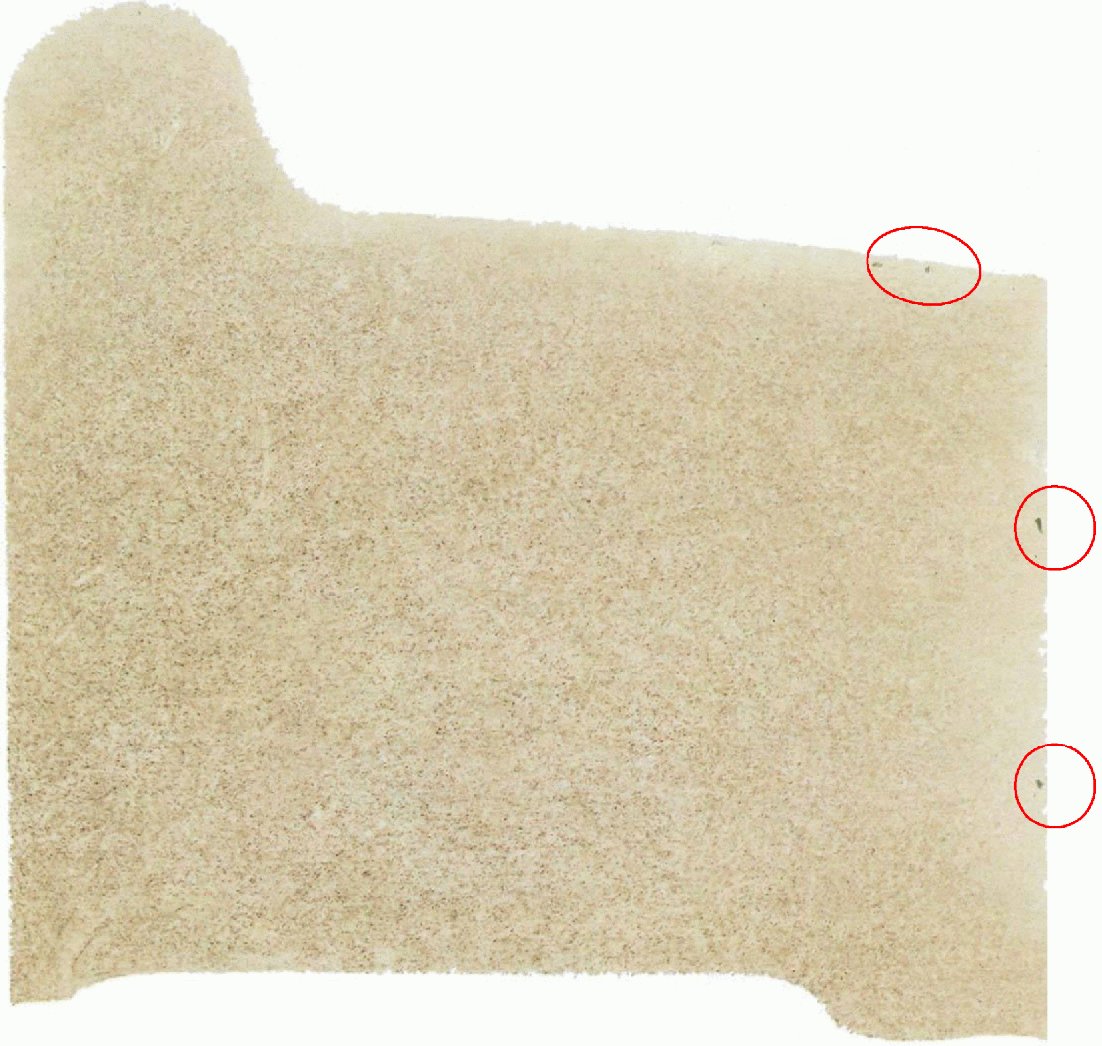

Примечание - Оценка макроструктуры - неудовлетворительная.

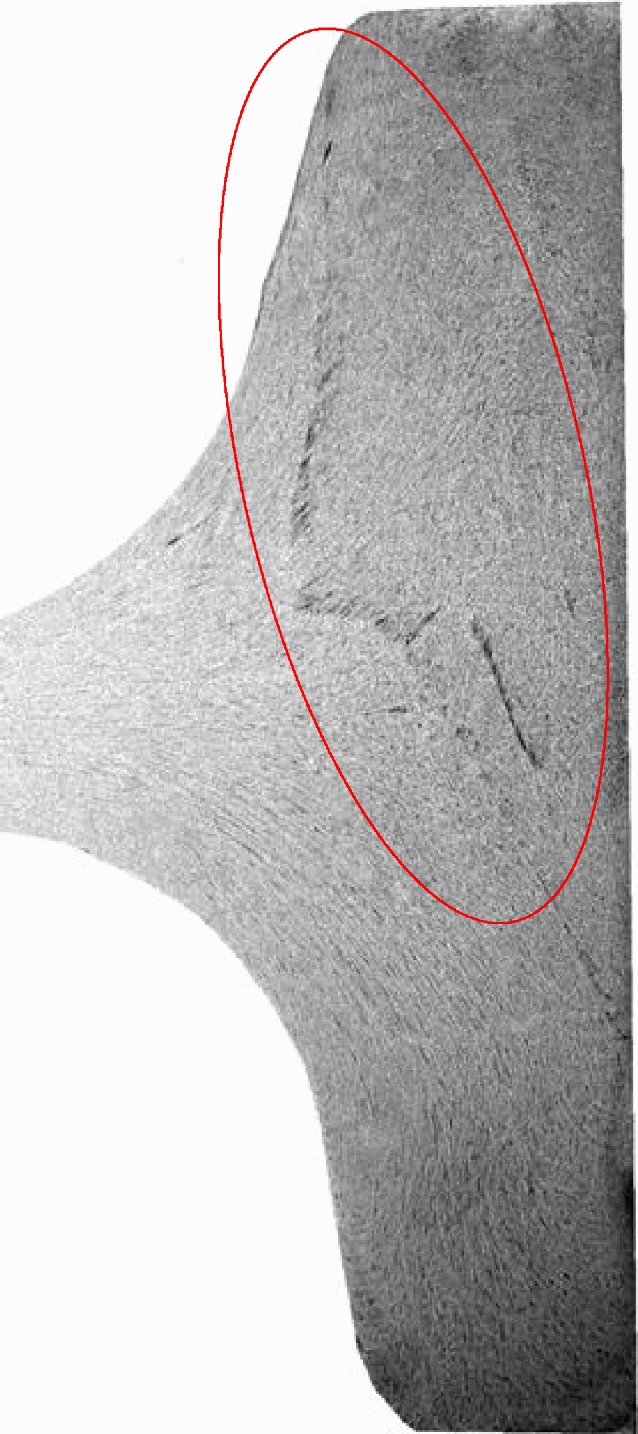

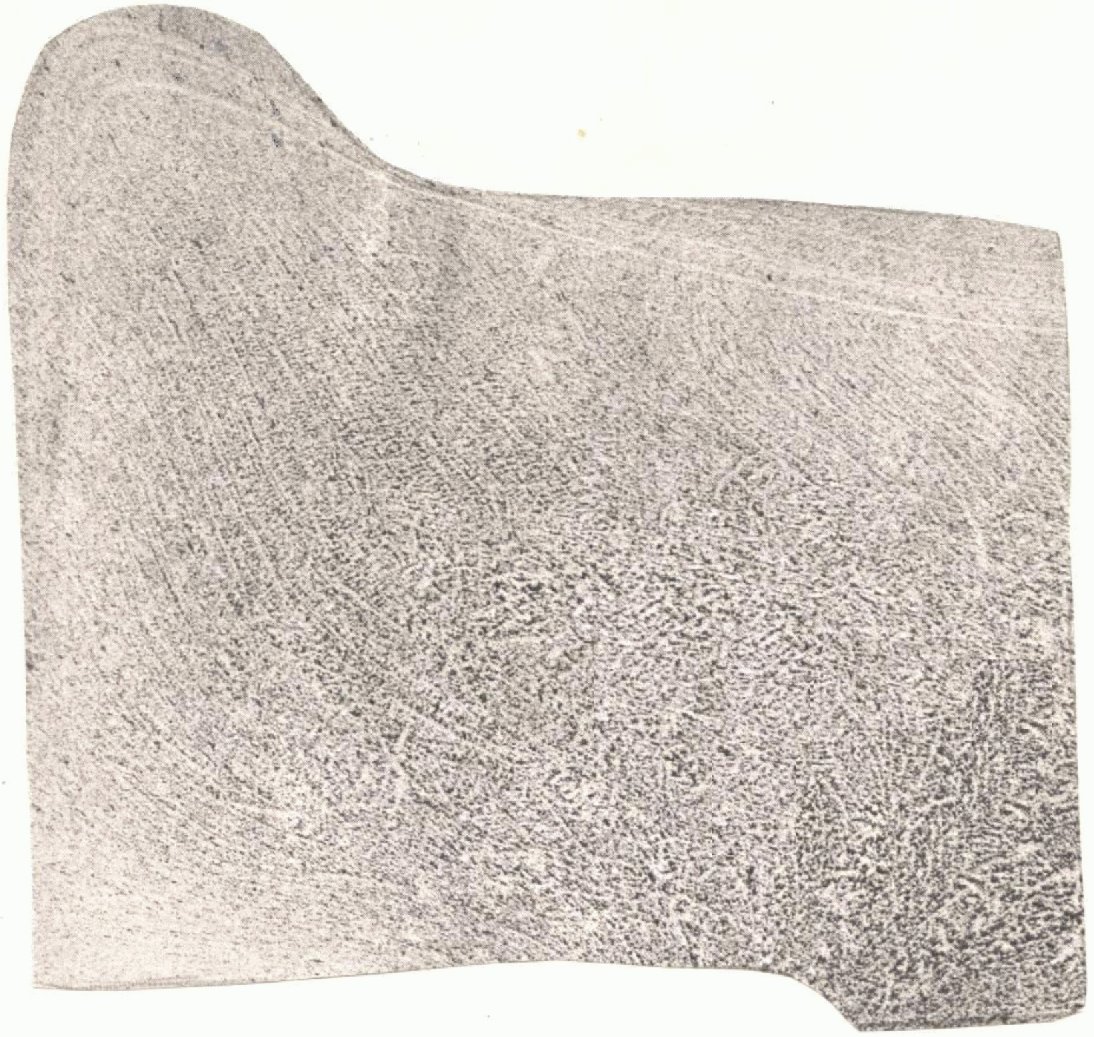

Примечание - Оценка макроструктуры - неудовлетворительная.

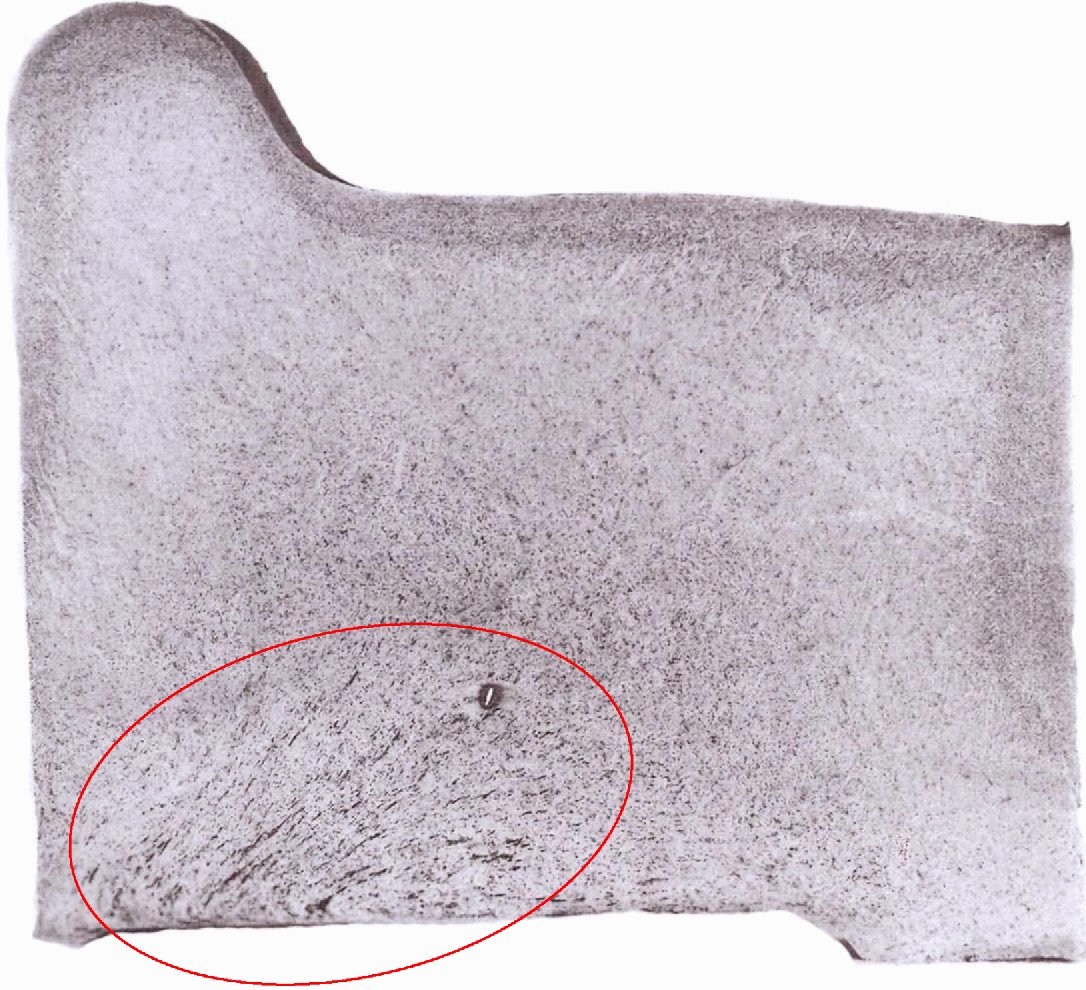

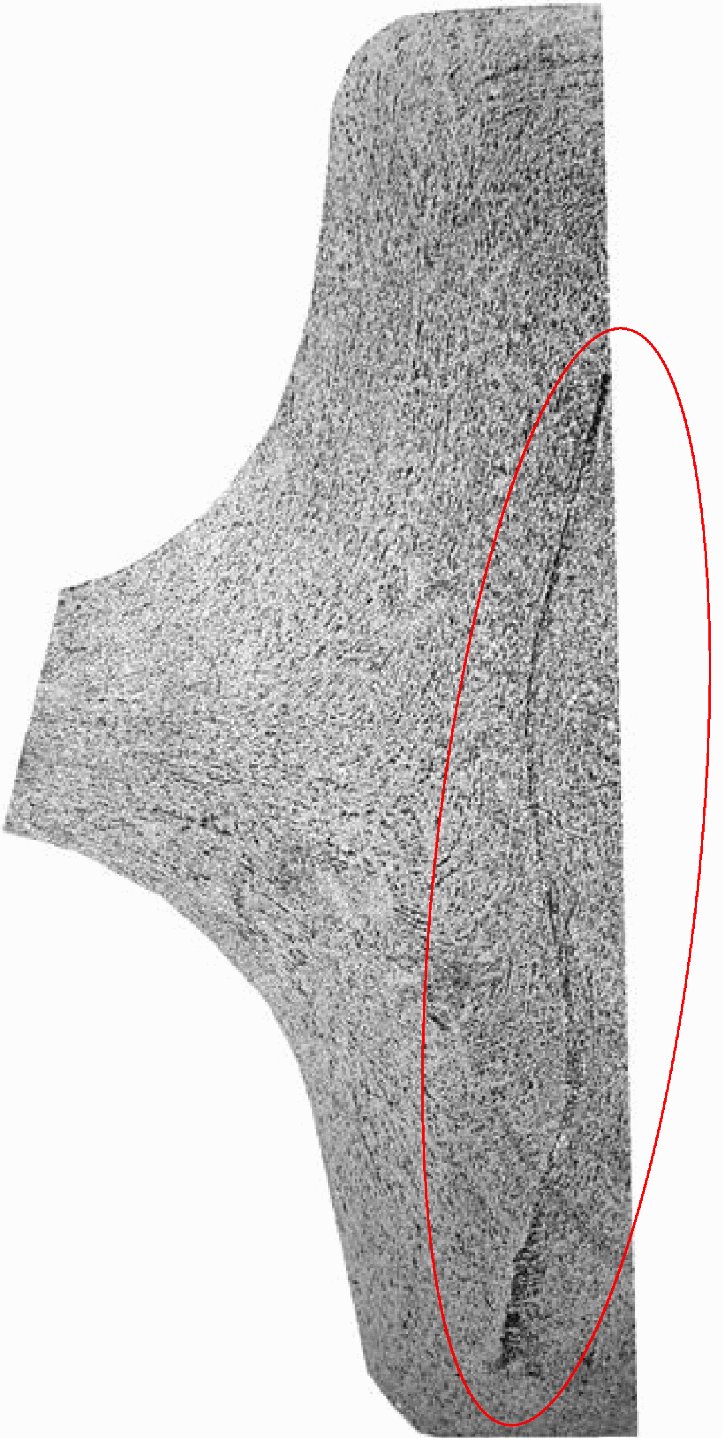

Примечание - Оценка макроструктуры - неудовлетворительная.

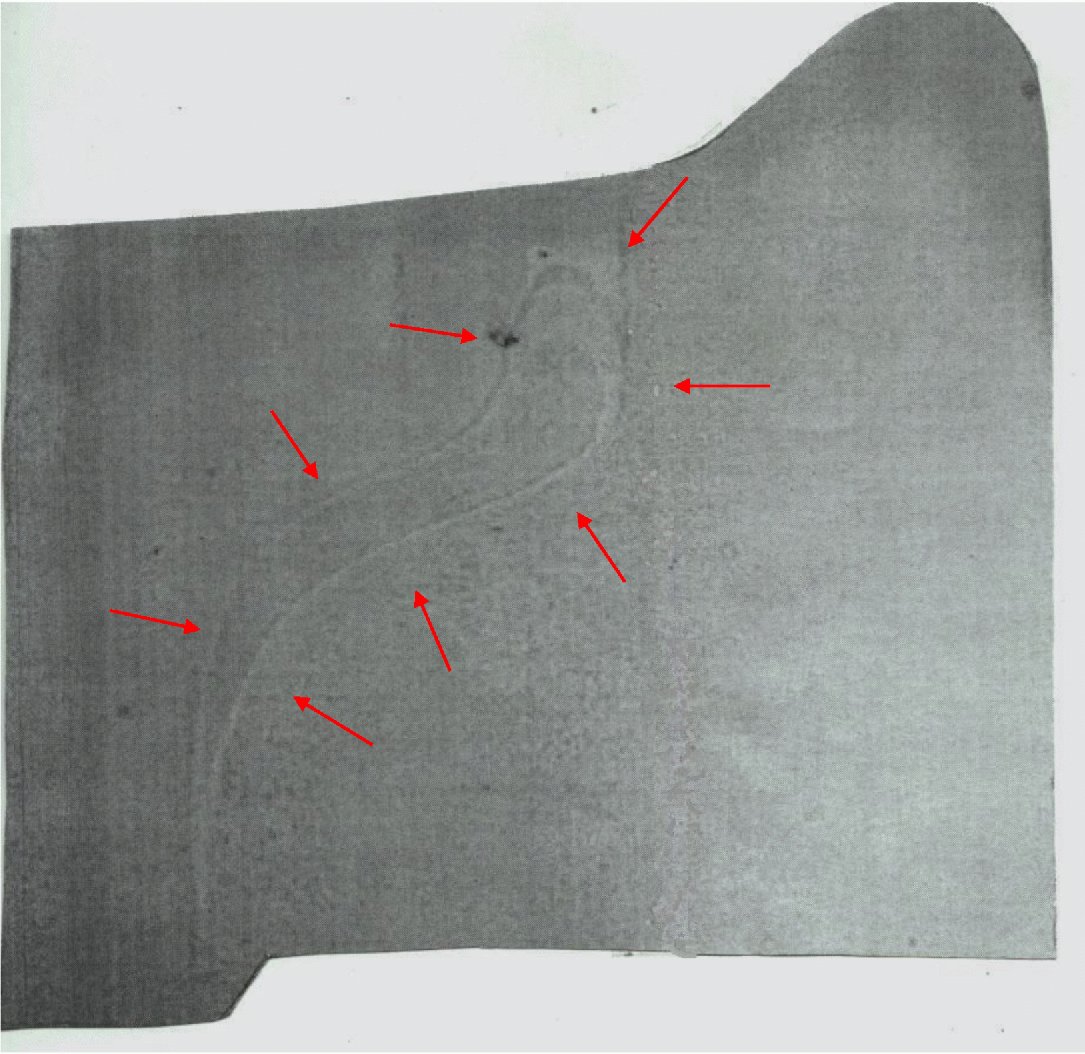

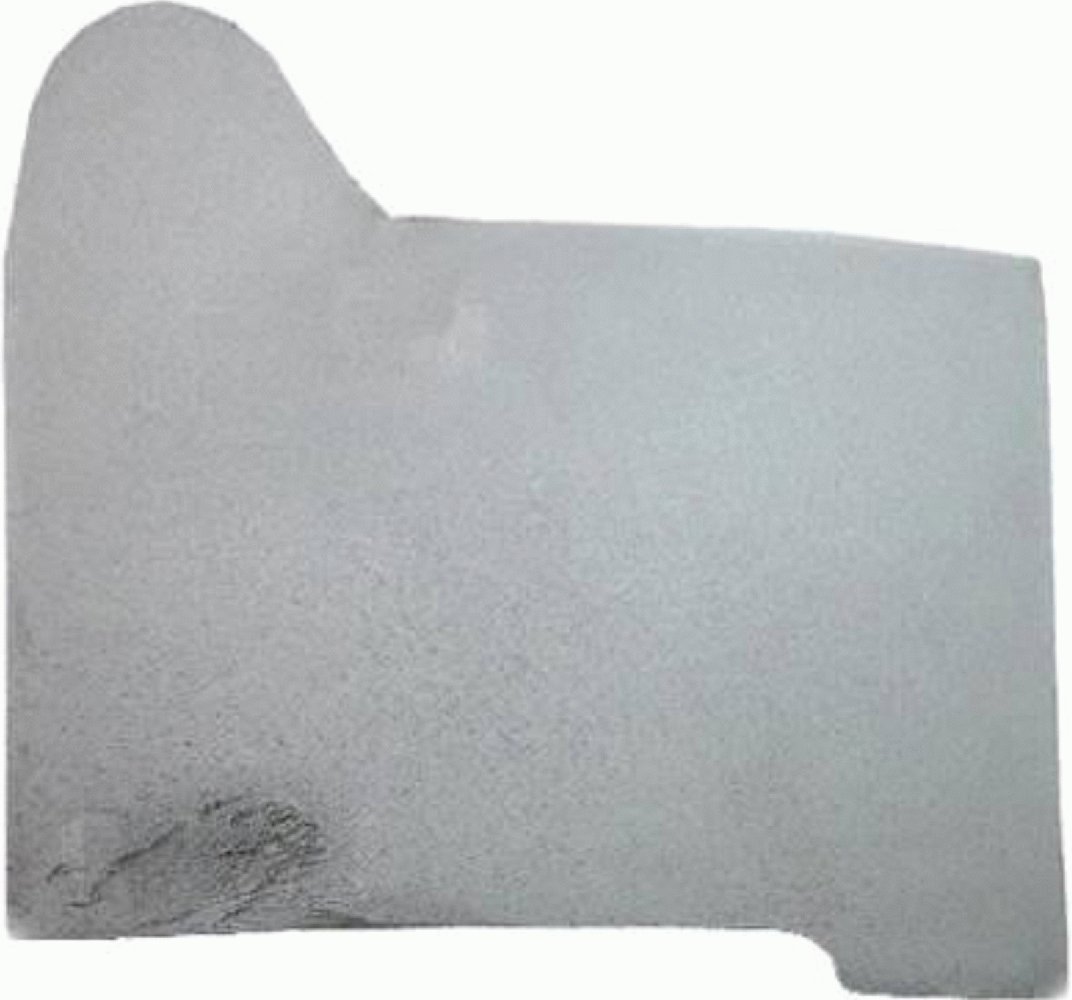

Примечание - Оценка макроструктуры - неудовлетворительная.

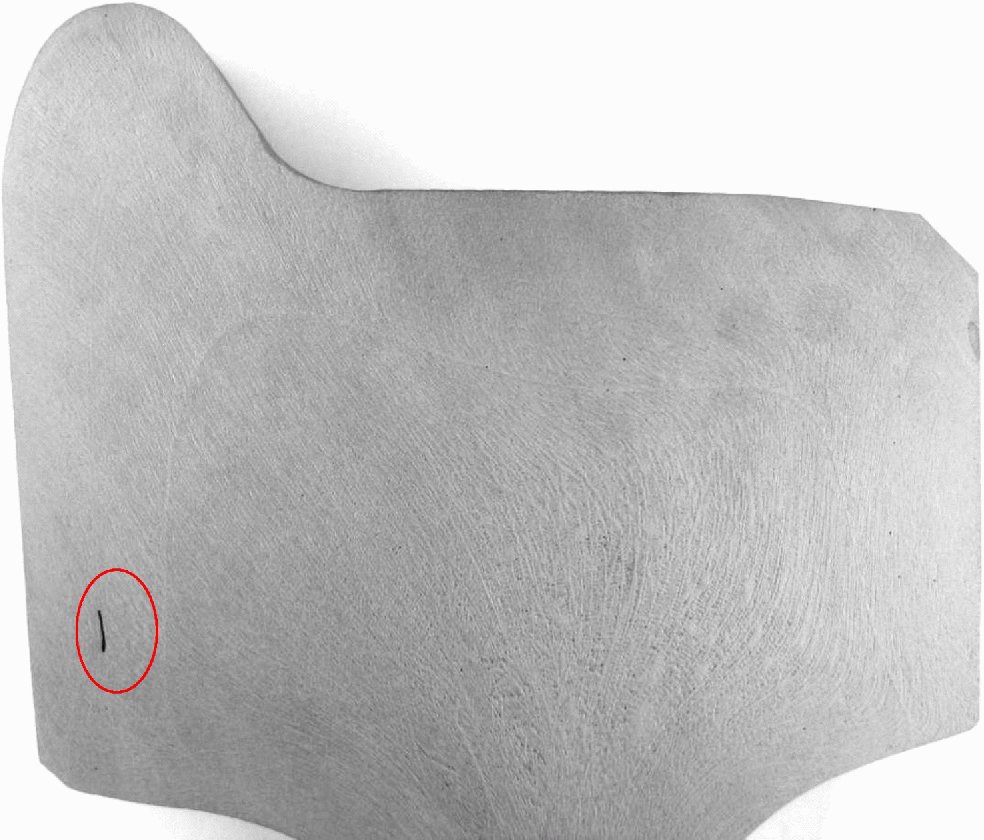

Примечание - Оценка макроструктуры - удовлетворительная.

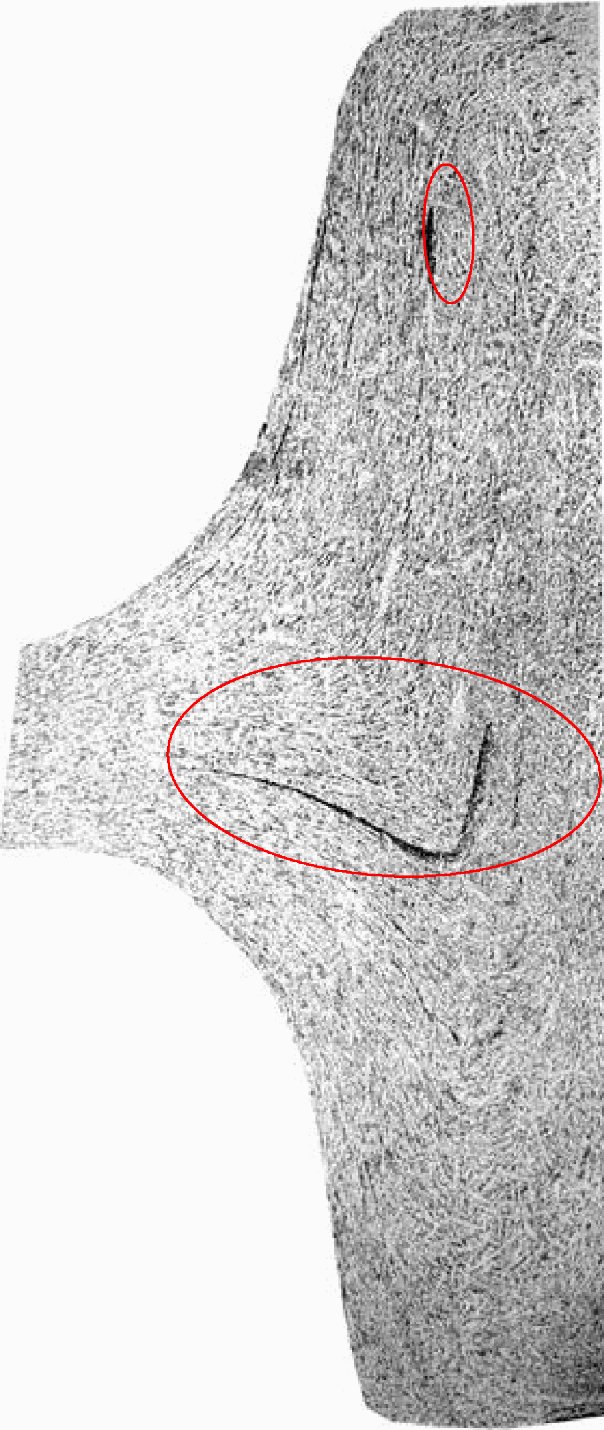

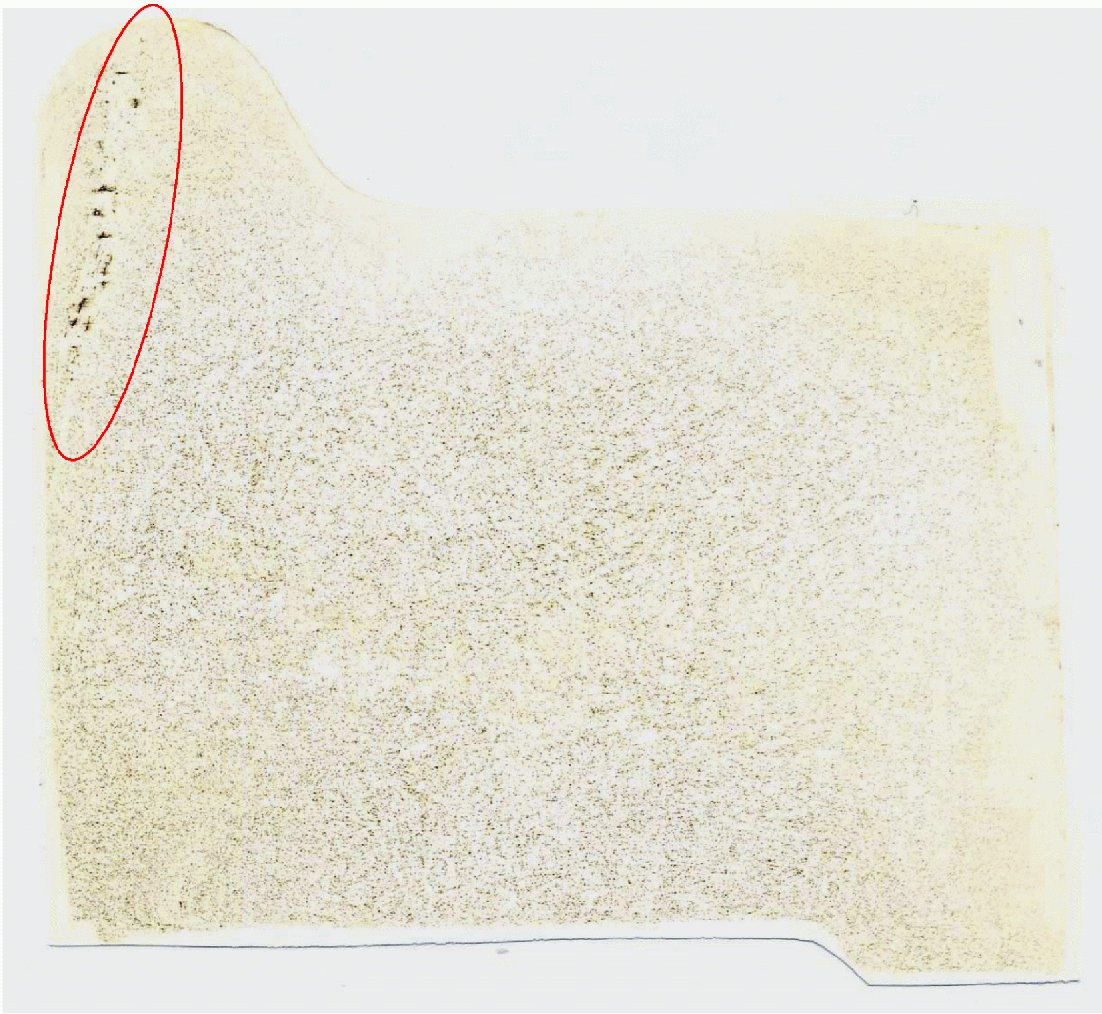

Примечание - Оценка макроструктуры - неудовлетворительная.

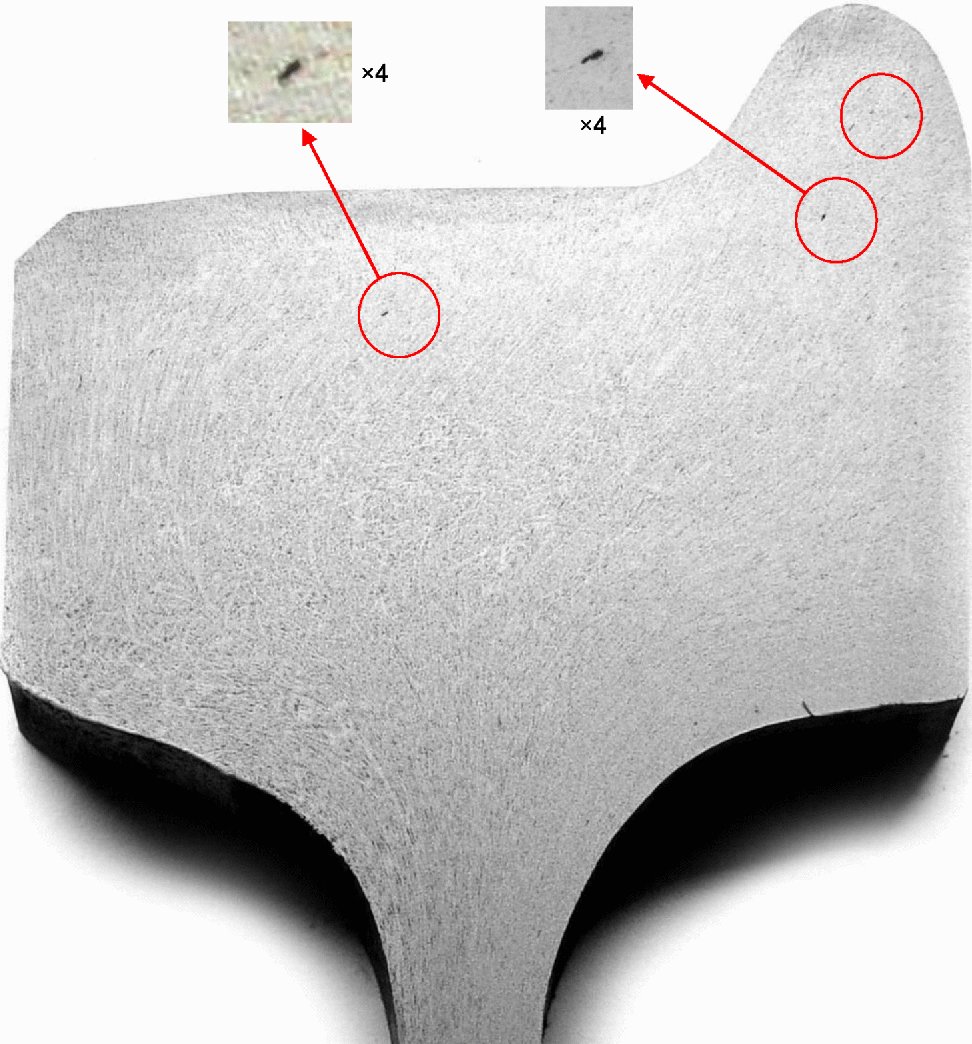

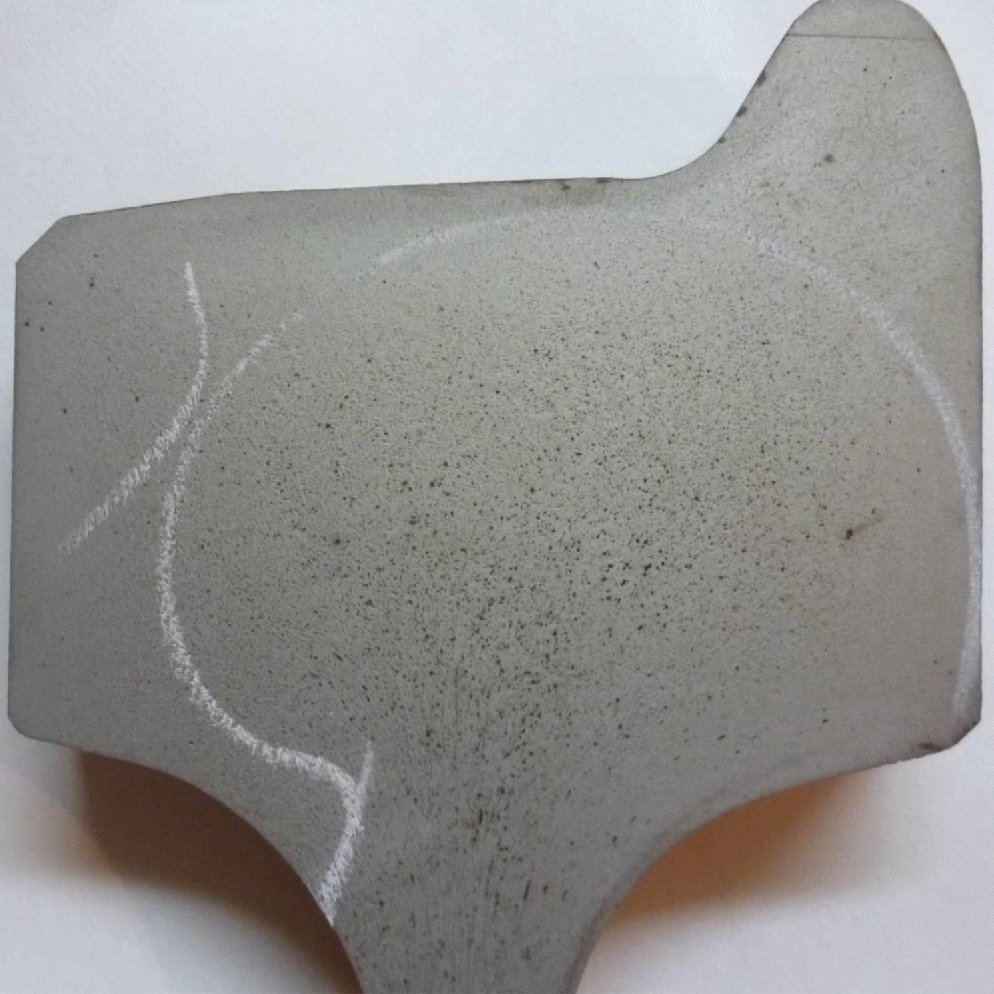

Примечание - Оценка макроструктуры - неудовлетворительная.

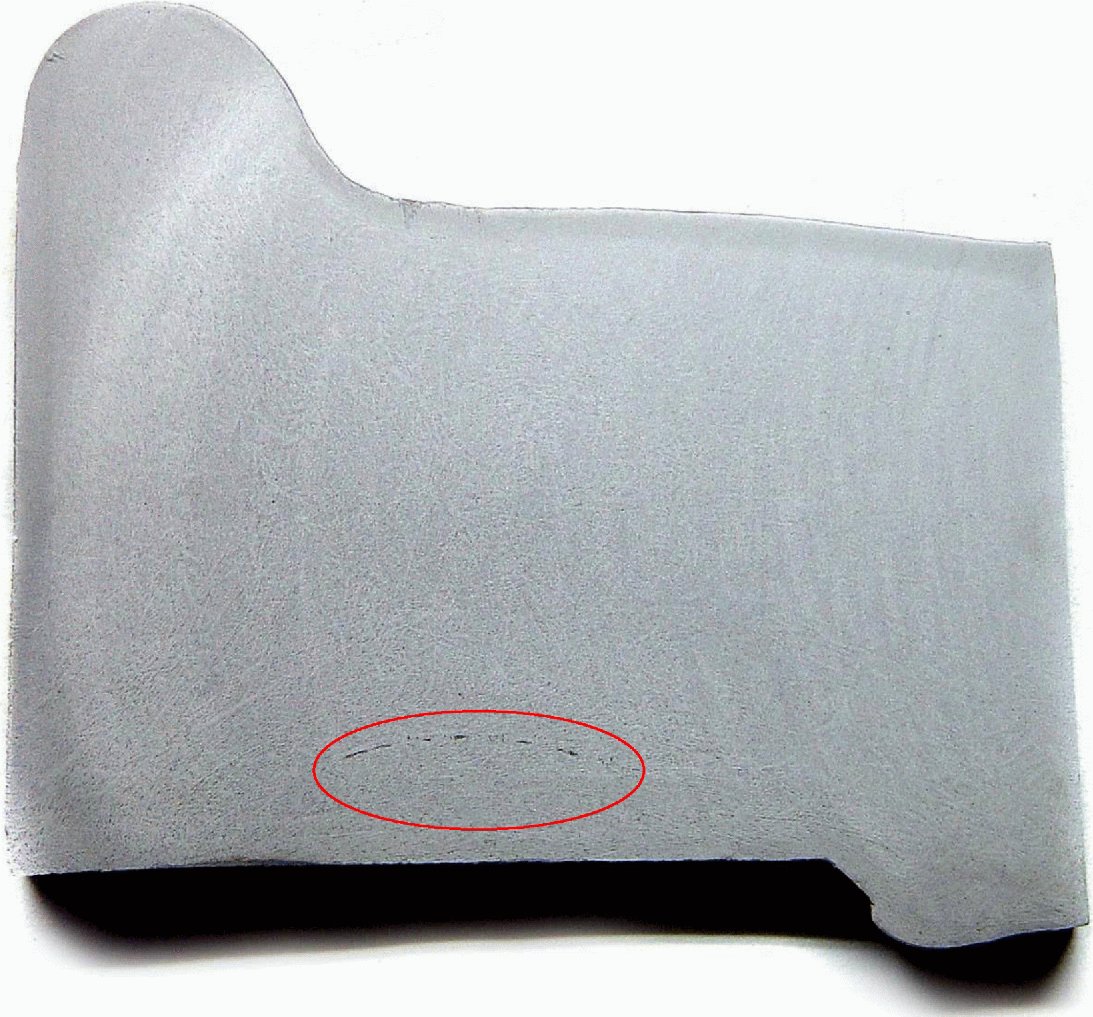

Примечание - Оценка макроструктуры - удовлетворительная.

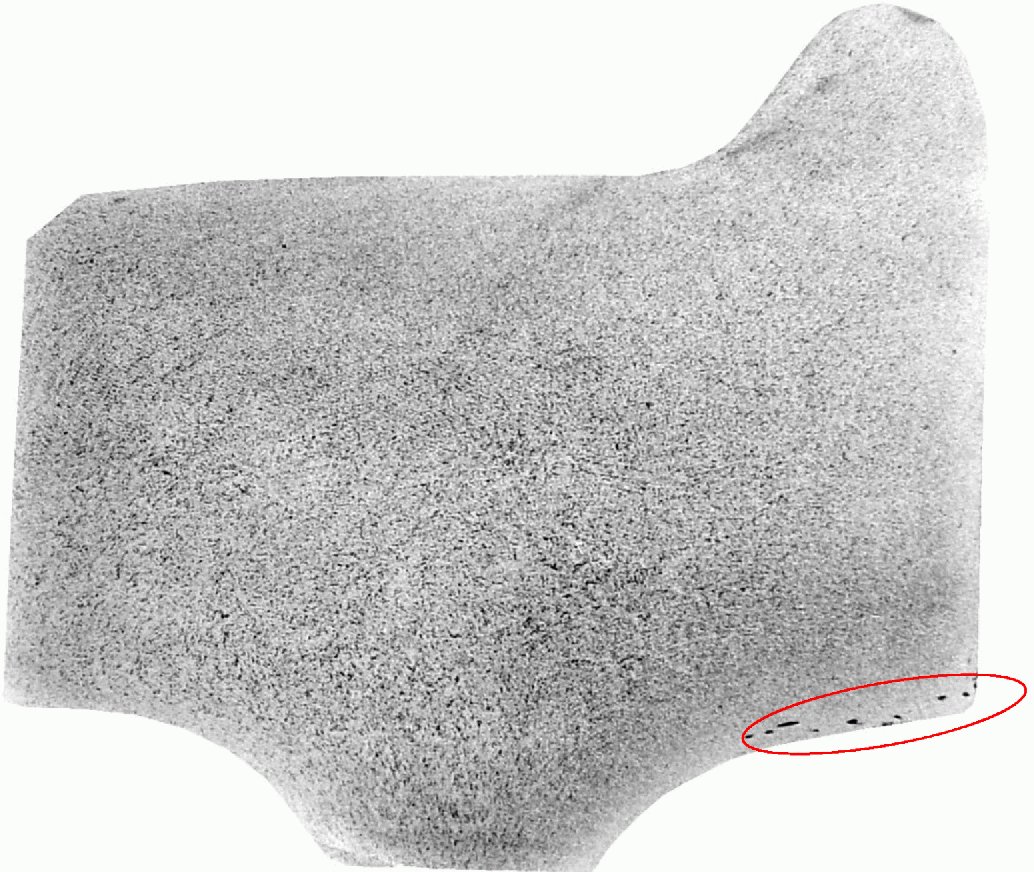

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.

Примечание - Оценка макроструктуры - удовлетворительная.

Примечание - Оценка макроструктуры - неудовлетворительная.
