"ГОСТ ISO 11009-2013. Межгосударственный стандарт. Нефтепродукты и смазки. Определение стойкости консистентных смазок к вымыванию водой"
(введен в действие Приказом Росстандарта от 22.11.2013 N 711-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 711-ст межгосударственный стандарт ГОСТ ISO 11009-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.

5 Настоящий стандарт идентичен международному стандарту ISO 11009:2000 "Нефтепродукты и смазочные материалы. Определение стойкости к вымыванию водой консистентных смазок" ("Petroleum products and lubricants - Determination of water washout characteristics of lubricating greases", IDT).

Международный стандарт разработан Техническим комитетом ISO/TC 28 "Нефтепродукты и смазочные материалы" Международной организации по стандартизации (ISO).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

7 ПЕРЕИЗДАНИЕ. Август 2019 г.

Предупреждение - Применение настоящего стандарта может быть связано с использованием опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех проблем безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих мер по технике безопасности и охране здоровья, а также определяет возможности применения законодательных ограничений перед его применением.

Настоящий стандарт устанавливает определение стойкости консистентных смазок к вымыванию водой из подшипника при температурах 38 °C и 79 °C при установленных лабораторных условиях.

Настоящий метод не эквивалентен методу определения эксплуатационных характеристик смазок.

В настоящем стандарте использована нормативная ссылка на следующий стандарт. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения):

ISO 3696:1987, Water for analytical laboratory use - Specification and test methods (Вода для лабораторного анализа. Спецификация и методы испытаний)

Набивают смазку в шарикоподшипник, затем вставляют его в гнездо с установленным зазором и вращают со скоростью (63 +/- 3) рад/с. На гнездо подшипника направляют поток воды температурой 38 °C или 79 °C со скоростью (5,0 +/- 0,5) см³/с. Стойкость смазки к вымыванию водой оценивают по количеству смазки, вымытой за 60 мин.

4.1 Вода класса 3 по ISO 3696.

4.2 Растворитель углеводородный среднекипящий с низким содержанием серы и ароматических соединений.

Примечание 1 - Можно использовать уайт-спирит по стандарту [1] или нефтяной растворитель по стандарту [2] (любого класса), см. приложение В.

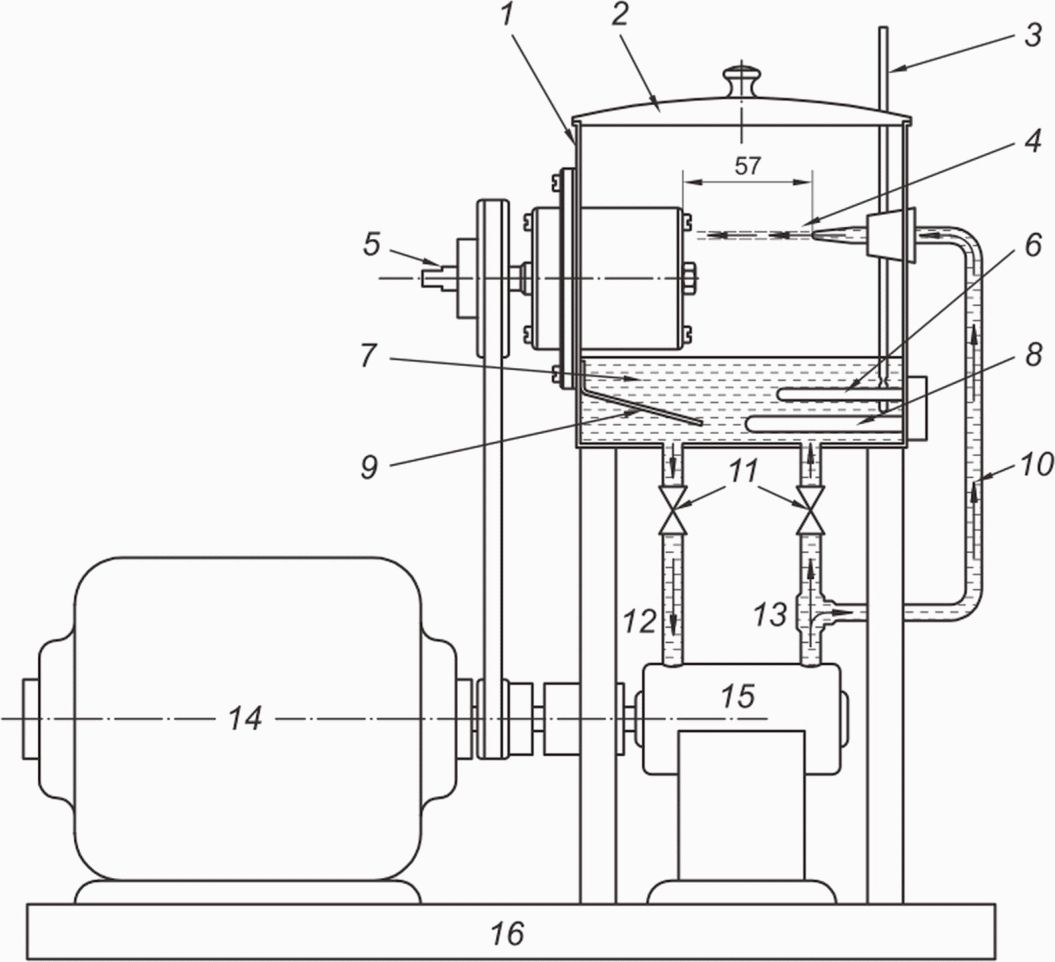

5.1 Аппарат для вымывания водой <1>, состоящий из корпуса (5.3), установленного на ось, поддерживаемую двумя подшипниками (5.2), насоса для нагнетания воды с электрическим двигателем (двигателями), резервуара для воды и лопастной системы регулирования расхода воды через форсунку и системы нагревания воды (5.4). Подходящий аппарат приведен на рисунке 1.

--------------------------------

<1> Аппарат можно приобрести у Precision Scientific Co., 3737 Cortland St., Chicago, IL, USA, Labline Inc., 3072-82 W. Grant Ave., Chicago, IL-60622, USA, номер по каталогу 4165; Stanhope-Seta, Park Close, Englefield Green, Egham, Surrey, TW20 0XD, UK, номер по каталогу 19160.

5.2 Подшипники 6204 C3H <2>.

Примечание - Допускается использовать подшипники 6204 C4. Прецизионность была установлена при использовании подшипников SKF 6204 C3H.

--------------------------------

<2> Подшипники 6204 C3H можно приобрести у поставщиков или в ASTM, 100 Barr Harbor Drive, West Conshohocken, PA 19428-2959.

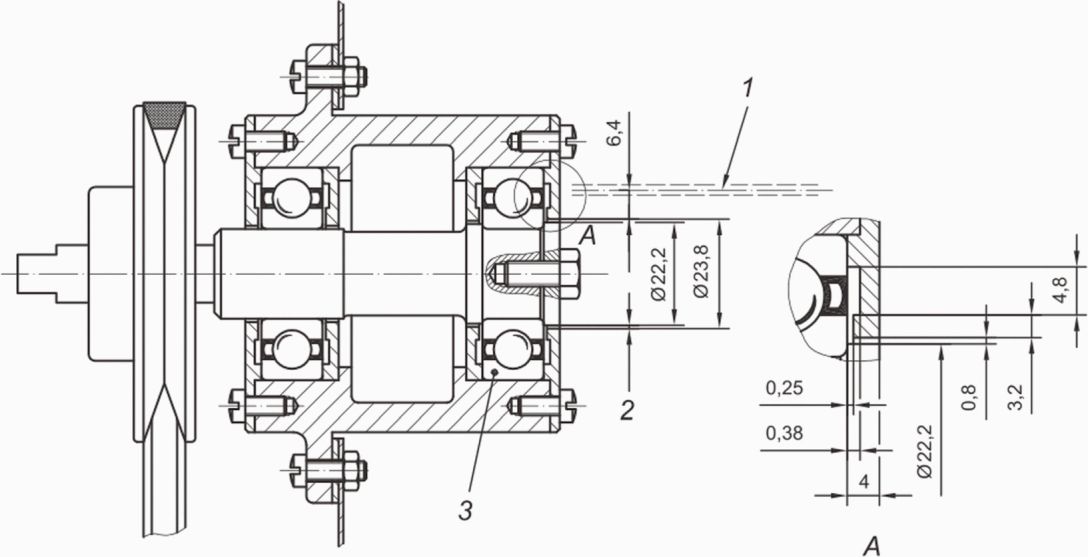

5.3 Типовой упорный подшипник в сборе (гнездо подшипника и защитная крышка) приведен на рисунке 2.

5.4 Нагреватель воды для поддержания температуры (38,0 +/- 1,0) °C или (79,0 +/- 1,0) °C.

Примечание - Используют нагреватели погружного типа, паровые змеевики или инфракрасные нагревательные лампы с трансформаторами или термостатами.

5.5 Термометр или термопара для определения температуры воды в резервуаре с предельным отклонением +/- 1 °C.

5.6 Секундомер с ценой деления 0,1 с.

5.7 Предметные стекла размерами, позволяющими разместить испытательный подшипник и защитную крышку.

5.8 Мерный цилиндр вместимостью 100 см³.

5.9 Термостат с естественной конвекцией воздуха, поддерживающий установленную температуру с предельным отклонением +/- 3 °C.

5.10 Весы с точностью взвешивания до 1 мг.

6.1 Для каждого испытания требуется достаточное количество смазки для заполнения двух испытательных подшипников (примерно 4 г на каждый).

6.2 Отбирают образец массой не менее 15 г.

6.3 Проверяют образец на однородность (разделение масла, фазовое изменение или сильное загрязнение). Испытывают только однородный образец.

Промывают водой (4.1) резервуар и линии подачи воды. Вытирают масляную пену с поверхности резервуара. Очищают подшипники растворителем (4.2). Убеждаются, что расход воды может поддерживаться в установленных пределах в течение 60 мин.

8.1 Проводят два испытания. Наполняют взвешенный подшипник (4,00 +/- 0,05) г испытуемой смазки. Вставляют взвешенные подшипники и защитные крышки в гнездо и собирают аппарат. Регистрируют массу подшипника, защитных крышек и смазки с точностью до 0,01 г.

8.2 Добавляют в резервуар не менее 750 см³ подогретой воды (4.1) и поддерживают уровень воды ниже гнезда подшипника с помощью трубки, прикрепленной к капилляру форсунки или направляющей перегородки до достижения равновесной температуры. Если испытание проводят при повышенной температуре (79,0 +/- 1,0) °C, нагревают воду до заданной температуры нагревателем. Если аппарат оснащен одним двигателем, приводящим в действие насос и испытательный подшипник, во время нагревания воды снимают ремень со шкива оси подшипника.

8.3 После нагревания воды до установленной температуры регулируют скорость потока воды через резиновую трубку в мерный цилиндр (5.8) (5,0 +/- 0,5) см³/с с помощью клапана на обходной линии. Скорость потока определяют с помощью секундомера (5.6) по объему жидкости, стекающей в цилиндр в течение 10 с. Снимают резиновую трубку с форсунки и регулируют поток воды так, чтобы она попадала на защитную крышку на 6,4 мм выше кругового зазора.

8.4 Проводят испытание (60 +/- 5) мин с момента достижения скорости вращения подшипников (63 +/- 3) рад/с.

8.5 Выключают двигатель и нагреватель (при использовании). Снимают подшипники и защитные крышки и помещают на взвешенное предметное стекло (5.7). Снимают с подшипников защитные крышки и помещают на наружные поверхности, чтобы влажная смазка была на воздухе.

8.6 Сушат подшипник и защитные крышки в термостате (5.9) в течение 15 ч при температуре (77 +/- 6) °C (см. примечание), затем взвешивают с точностью до 0,01 г для определения потерь смазки. Смазку, оставшуюся на защитных крышках, и любые потери, возникающие при сушке, не следует рассматривать как потери смазки при испытании.

Примечание - Возможна потеря массы при испытании смазок, содержащих маловязкие масла, из-за испарения масла во время сушки. Для смазок, содержащих высоковязкие масла, температуру сушки повышают до (93 +/- 3) °C для облегчения удаления воды в течение заданного времени.

Вычисляют потери массы за счет вымывания водой w, % масс., по формулам:

где m₂ - масса смазки, подшипника и защитных крышек до проведения испытания, г;

m₁ - масса подшипника и защитных крышек, г;

m₃ - масса смазки, подшипника и защитных крышек после проведения испытания, г.

Регистрируют среднеарифметическое значение результатов двух определений как массовую долю (% масс.) вымытой смазки при температуре испытания и указывают температуру сушки подшипников и смазки. Результат округляют до целого числа.

Прецизионность метода, полученная при статистическом анализе результатов межлабораторных испытаний, приведена в 11.2 и 11.3.

11.1 Повторяемость r

Расхождение между результатами последовательных испытаний, полученными одним и тем же оператором с использованием одной и той же аппаратуры при постоянных рабочих условиях на идентичном испытуемом материале в течение длительного времени при нормальном и правильном проведении испытания может превысить следующие значения только в одном случае из двадцати:

где X - среднеарифметическое значение результатов двух определений, % масс.

11.2 Воспроизводимость R

Расхождение между результатами двух единичных и независимых результатов испытаний, полученных разными операторами, работающими в разных лабораториях, на идентичном испытуемом материале при нормальном и правильном проведении испытания в течение длительного времени может превысить следующие значения только в одном случае из двадцати:

где X - среднеарифметическое значение результатов двух определений, % масс.

Протокол испытания должен содержать:

a) обозначение настоящего стандарта;

b) тип и полную идентификацию испытуемого продукта;

c) результат определения (см. раздел 10);

d) любое отклонение от методики настоящего стандарта;

e) дату проведения испытания.

--------------------------------

<1> Можно приобрести в British Standards Institution, 389 Chiswick High Road, London, W4 4AL, Великобритания.

<2> Можно приобрести в American Society for Testing and Materials, 100 Barr Harbor Drive, West Conshohocken, PA 19428-2959, США.

<3> Действует ASTM D 235-2012.
