4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1944-ст межгосударственный стандарт ГОСТ 8.628-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
6 ПЕРЕИЗДАНИЕ. Октябрь 2019 г.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
Настоящий стандарт распространяется на прикроватные мониторы (далее - мониторы), предназначенные для контроля физиологических параметров всех групп пациентов, и устанавливает методику их первичной и периодической поверок.
Настоящий стандарт распространяется на следующие измерительные каналы мониторов:
- канал капнометрии, предназначенный для измерений парциального давления двуокиси углерода в выдыхаемом воздухе в диапазоне от 0 до 13,2 кПа (от 0 до 99 мм рт. ст.) с пределами допускаемой относительной погрешности +/- 2% и более;
- канал объемной доли компонентов с характеристиками, указанными в таблице 1.
Таблица 1
объемной доли компонентов
Интервал между поверками установлен при утверждении типа анализаторов <1>.
--------------------------------
<1> В Российской Федерации интервал между поверками анализаторов указан в свидетельстве об утверждении типа средств измерений. Для Украины интервал между поверками анализаторов может быть установлен также по результатам метрологической аттестации.
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 8.578 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13045 Ротаметры. Общие технические условия
ГОСТ 28498 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3.1 В настоящем стандарте применены термины по [1].
3.2 В настоящем стандарте применены следующие сокращения:
ГС - газовая смесь;
ПО - программное обеспечение;
ЭД - эксплуатационная документация.
Примечание - К ЭД согласно настоящему стандарту относятся: руководство по эксплуатации, паспорт, формуляр по ГОСТ 2.601, ГОСТ 2.610.
4.1 При проведении поверки выполняют операции, указанные в таблице 2.
Таблица 2
4.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.
5.1 При проведении поверки применяют средства, указанные в таблице 3.
Таблица 3
5.2 Допускается применение других средств, не приведенных в таблице 2, метрологические характеристики которых не хуже указанных в таблице 2. Отношение погрешности, с которой установлено содержание компонента в газовой смеси, к пределу допускаемой погрешности поверяемого монитора должно быть не более 1:2.
5.3 Все средства измерений должны иметь действующие свидетельства о поверке (аттестации), ГС в баллонах под давлением - действующие паспорта (сертификаты).
При проведении поверки соблюдают следующие условия:
- диапазон температуры окружающего воздуха, °C .............. 20 +/- 5;
- диапазон относительной влажности окружающего
воздуха, % ............................................. от 30 до 80;
- атмосферное давление, кПа ............................ 101,3 +/- 4,0;
- относительное отклонение напряжения питания
от номинального значения, %, не более ........................ +/- 5.
7.1 При проведении поверки соблюдают следующие требования безопасности:
- помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией;
- правила пожаробезопасности при работе с горючими смесями по [9];
- не допускается сбрасывать ГС в атмосферу рабочих помещений.
7.2 Требования к квалификации поверителей
К проведению поверки допускаются лица, аттестованные в качестве поверителей, ознакомленные с ГОСТ 8.578 и ЭД на поверяемые мониторы и средства поверки, имеющие квалификацию не ниже инженера и прошедшие инструктаж по технике безопасности.
Перед проведением поверки выполняют следующие подготовительные работы:
- подготавливают монитор к работе в соответствии с требованиями ЭД;
- подготавливают к работе средства поверки в соответствии с требованиями ЭД;
- проверяют наличие паспортов (сертификатов) и сроки годности ГС в баллонах под давлением;
- баллоны с ГС выдерживают в помещении, в котором проводят поверку, не менее 24 ч, поверяемый монитор - согласно требованиям ЭД, но не менее 2 ч;
- убеждаются в обеспечении вентиляции помещения.
При внешнем осмотре устанавливают соответствие монитора следующим требованиям:
- соответствие комплектности требованиям ЭД;
- отсутствие механических повреждений, влияющих на работоспособность и безопасность монитора;
- наличие и прочность крепления органов управления и коммутации и четкость фиксации их положений, плавность вращения органов управления, надежность соединения межблочных разъемов;
- обеспечение чистоты электродных отведений, датчиков и соединительных кабелей;
- маркировка, соответствующая требованиям ЭД.
Примечание - Допускается проводить поверку монитора без запасных частей и принадлежностей, не влияющих на его работоспособность и на результаты поверки.
Результаты внешнего осмотра считают положительными, если монитор соответствует перечисленным требованиям.
При опробовании монитора проводят проверку режимов функционирования каналов измерения.
Опробование измерительного канала капнометрии проводят при включении монитора по схеме, приведенной на рисунке Б.1 приложения Б.
От установки воздуходувной (1) и из источника газовой смеси (2) формируют потоки с расходом около 10 л/мин. При вращении двухходового крана (3) со скоростью около 10 оборотов в минуту на мониторе должно индицироваться значение, соответствующее частоте дыхания около 20 мин-1.
9.2.2 Опробование измерительного канала объемной доли компонентов
При опробовании измерительного канала объемной доли компонентов убеждаются в наличии индикации на мониторе всех измеряемых компонентов в соответствии с ЭД на поверяемый монитор.
9.3.1 Подтверждение соответствия ПО мониторов проводится путем проверки соответствия ПО мониторов тому ПО мониторов, которое было зафиксировано (внесено в банк данных Федерального информационного фонда по обеспечению единства измерений) при утверждении типа мониторов, и обеспечения защиты ПО от несанкционированного доступа во избежание искажений результатов измерений <1>.
Примечание - Требования и методы проверки ПО установлены нормативными правовыми актами страны.
--------------------------------
<1> В Российской Федерации согласно [10].
9.3.2 Для проверки соответствия ПО выполняют следующие операции:
- проводят визуализацию идентификационных данных ПО, установленного в монитор, согласно ЭД (вывод на дисплей монитора, распечатка протокола измерения и т.п.);
- сравнивают полученные данные с идентификационными данными, установленными при утверждении типа и указанными в ЭД.
9.3.3 Проверку обеспечения защиты ПО от несанкционированного доступа во избежание искажений результатов измерений выполняют согласно ЭД.
9.3.4 Результат подтверждения соответствия ПО мониторов считают положительным, если идентификационные данные соответствуют установленным при утверждении типа и указанным в ЭД и выполнены требования ЭД в части защиты ПО от несанкционированного доступа.
Определение метрологических характеристик проводится для каждого измерительного канала в отдельности в зависимости от варианта исполнения монитора.
Определение абсолютной и относительной погрешности измерения парциального давления двуокиси углерода в выдыхаемом воздухе проводят при поочередной подаче на вход канала капнометрии монитора ГС (таблица А.1 приложения А) и считывании установившихся в течение 30 с показаний монитора pизм.
Измерения проводят при включении монитора по схеме, приведенной на рисунке Б.2 приложения Б. Значение величины расхода подаваемой ГС должно составлять 10 л/мин. ГС подают в последовательности N 1-2-3-4.
Парциальное давление двуокиси углерода в газовой смеси p0, мм рт. ст., рассчитывают по формуле
(1)где
P - атмосферное давление при нормальных условиях, P = 273 мм рт. ст.
Значение абсолютной погрешности измерения парциального давления двуокиси углерода
(2)где pизм - парциальное давление двуокиси углерода в ГС, измеренное монитором, мм рт. ст.
Значение относительной погрешности измерения парциального давления двуокиси углерода
(3)Результаты определения абсолютной и относительной погрешности измерения парциального давления двуокиси углерода считают положительными, если значения погрешности во всех точках поверки не превышают пределов, установленных при утверждении типа и указанных в ЭД.
Определение абсолютной и относительной погрешности измерения объемной доли компонентов проводят для каждого диапазона каждого измеряемого компонента при поочередной подаче на вход газового канала монитора ГС (таблица А.2 приложения А) и считывании установившихся в течение 30 с показаний монитора.
Измерения проводят при включении монитора по схеме, приведенной на рисунке Б.2 приложения Б. Открывают баллон с ГС и устанавливают при помощи вентиля тонкой регулировки расход, равный 150 мл/мин, контролируя по ротаметру. ГС подают в последовательности N 1-2-3.
Значение абсолютной погрешности измерения объемной доли компонента
(4)где Xизм - измеренное значение объемной доли компонента в ГС, %;
X0 - действительное значение объемной доли компонента в ГС, указанное в паспорте, %.
Значение относительной погрешности измерения объемной доли компонента
(5)Результаты определения абсолютной и относительной погрешности измерения объемной доли компонентов считают положительными, если значения погрешности во всех точках поверки не превышают пределов, установленных при утверждении типа и указанных в ЭД.
10.1 Составляют протокол поверки по форме, приведенной в приложении В.
10.2 При положительных результатах поверки анализатор признают годным к применению и выписывают на него свидетельство о поверке <1> установленной формы.
10.3 При отрицательных результатах поверки анализатор не допускают к применению и выдают извещение о непригодности <1> установленной формы с указанием причин непригодности.
--------------------------------
<1> В Российской Федерации в соответствии с правилами [11].
(обязательное)
ПРИ ПОВЕРКЕ МОНИТОРОВ
Таблица А.1
при поверке измерительного канала капнометрии мониторов
Таблица А.2
измерительного канала объемной доли компонентов мониторов
(обязательное)
СХЕМА
ПОДКЛЮЧЕНИЯ ПРИБОРОВ ПРИ ОПРОБОВАНИИ И ПОВЕРКЕ
КАНАЛА КАПНОМЕТРИИ

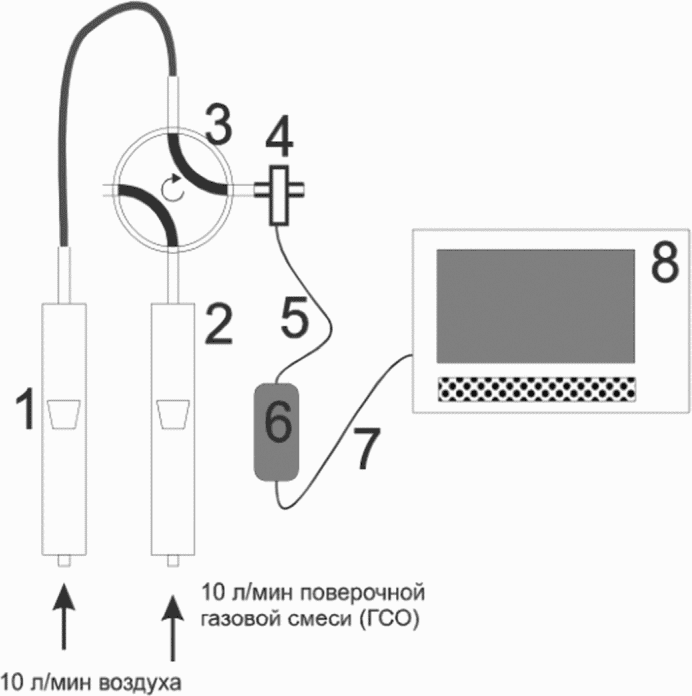

![]() 1 - ротаметр для контроля потока воздуха от установки
воздуходувной; 2 - ротаметр для контроля потока газовой
смеси с заданной концентрацией CO2; 3 - двухходовой кран
с внутренним объемом не более 2 см3; 4 - датчик капнометра
с адаптером воздушного потока; 5 - кабель связи датчика
и контроллера капнометра; 6 - контроллер капнометра;
7 - кабель связи контроллера капнометра и монитора;
8 - монитор
при опробовании и поверке канала капнометрии
![]() 1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль
точной регулировки; 4 - ротаметр; 5 - монитор
на вход измерительных каналов мониторов
(рекомендуемое)
ПРОТОКОЛ ПОВЕРКИ
N _____________ от ___________
_____________________________________
(тип СИ)
1) Заводской номер средства измерения _____________________________________
2) Принадлежит ____________________________________________________________
3) Наименование изготовителя ______________________________________________
4) Дата выпуска ___________________________________________________________
5) Наименование нормативного документа по поверке _________________________
___________________________________________________________________________
6) Наименование, обозначение, заводские номера применяемых средств
поверки/номера паспортов ГС _______________________________________________
7) Вид поверки (первичная/периодическая)
???????????????????????
нужное подчеркнуть
8) Условия поверки:
- температура окружающей среды ____________________________________________
- относительная влажность окружающей среды ________________________________
- атмосферное давление ____________________________________________________
9) Результаты проведения поверки
Внешний осмотр ____________________________________________________________
Опробование _______________________________________________________________
Подтверждение соответствия программного обеспечения <1>
10) Определение метрологических характеристик
10.1) Определение метрологических характеристик измерительного канала
капнометрии
--------------------------------
монитора выполнялась операция по подтверждению соответствия ПО. Объем
данных, указываемых в таблице, определен в ЭД мониторов. Наименование и
номер версии ПО приводятся обязательно.
10.2) Определение метрологических характеристик измерительного канала
объемной доли компонентов
Вывод: ____________________________________________________________________
Заключение ________________________, зав. N _______________________________
(тип СИ)
соответствует (не соответствует) предъявляемым требованиям и признано
годным (не годным) для эксплуатации.
ФИО и подпись поверителя __________________________________________________
Выдано свидетельство о поверке __________________________ от ______________
(Выдано извещение о непригодности _______________________ от _____________)
