"ГОСТ ISO 2332-2013. Межгосударственный стандарт. Тракторы и машины сельскохозяйственные. Присоединение орудий с помощью трехточечных устройств навески. Зона свободного пространства вокруг орудия"
(введен в действие Приказом Росстандарта от 17.03.2014 г N 151-ст)

1 ПОДГОТОВЛЕН Российской ассоциацией производителей сельхозтехники (Ассоциация "Росагромаш")

2 ВНЕСЕН ТК 284 "Тракторы и машины сельскохозяйственные"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 05 ноября 2013 г. 61-П)

За принятие стандарта проголосовали:

4 Настоящий межгосударственный стандарт идентичен международному стандарту ISO 2332:2009 "Tractors and agricultural machinery. Connection of implements via three-point linkage. Clearance zone around implement" (Тракторы и машины сельскохозяйственные. Присоединение орудий с помощью трехточечных устройств навески. Зона свободного пространства вокруг орудия). Настоящее третье издание отменяет и заменяет второе издание (ISO 2332:1993), которое было технически переработано.

Международный стандарт разработан Техническим комитетом ISO/TC 23 "Тракторы и машины для сельского и лесного хозяйства" Международной организации по стандартизации (ISO).

Перевод с английского языка (en).

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Росстандарте.

В разделе "Нормативные ссылки" и в тексте стандарта ссылки на международные стандарты актуализированы.

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.

Степень соответствия - идентичный (IDT)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2014 г. N 151-ст межгосударственный стандарт ГОСТ ISO 2332-2013 введен в действие в качестве национального стандарта Российской Федерации с 01 января 2015 г.

6 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает требования к зоне свободного пространства вокруг орудий для присоединения к трехточечному навесному устройству сельскохозяйственного колесного трактора.

Стандарт предназначен для совместного использования с ISO 730, регламентирующим требования к трехточечному навесному устройству, а также ISO 11001-1, ISO 11001-2, ISO 11001-3 и ISO 11001-4, устанавливающими требования к сцепным устройствам навесных орудий.

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения)

ISO 730:2009 Agricultural wheeled tractors - Rear-mounted three-point linkage - Categories 1N, 1, 2N, 2, 3N, 3, 4N and 4 (Тракторы колесные сельскохозяйственные. Трехточечное задненавесное устройство. Категории 1N, 1, 2N, 2, 3N, 3, 4N и 4)

ISO 11001 (все части) Agricultural wheeled tractors and implements - Three-point hitch couplers (Тракторы сельскохозяйственные колесные и навесные орудия. Быстродействующие трехточечные сцепные устройства)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем документе применяются следующие термины и определения:

3.1 сцепное устройство навесного орудия (implement coupler): Устройство, облегчающее присоединение трехточечного навесного устройства трактора к навесной машине.

3.2 угол наклона при транспортировании (transport pitch): Угол наклона вилки стойки, поднятой на стандартную высоту, для транспортирования из положения, когда нижние тяги находятся в горизонтальном положении, а вилка стойки - в вертикальном положении. [ISO 730:2009, 3.2.24]

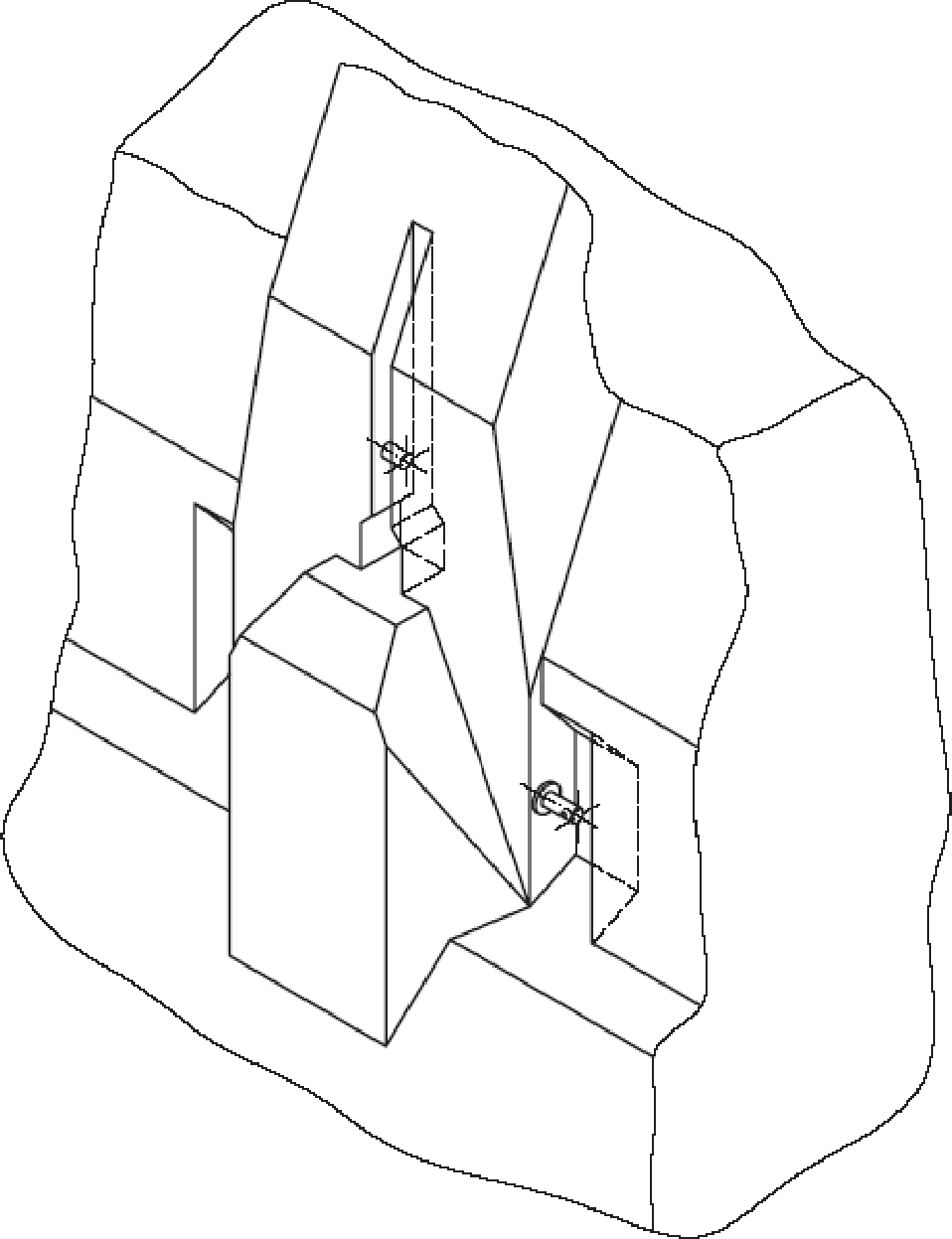

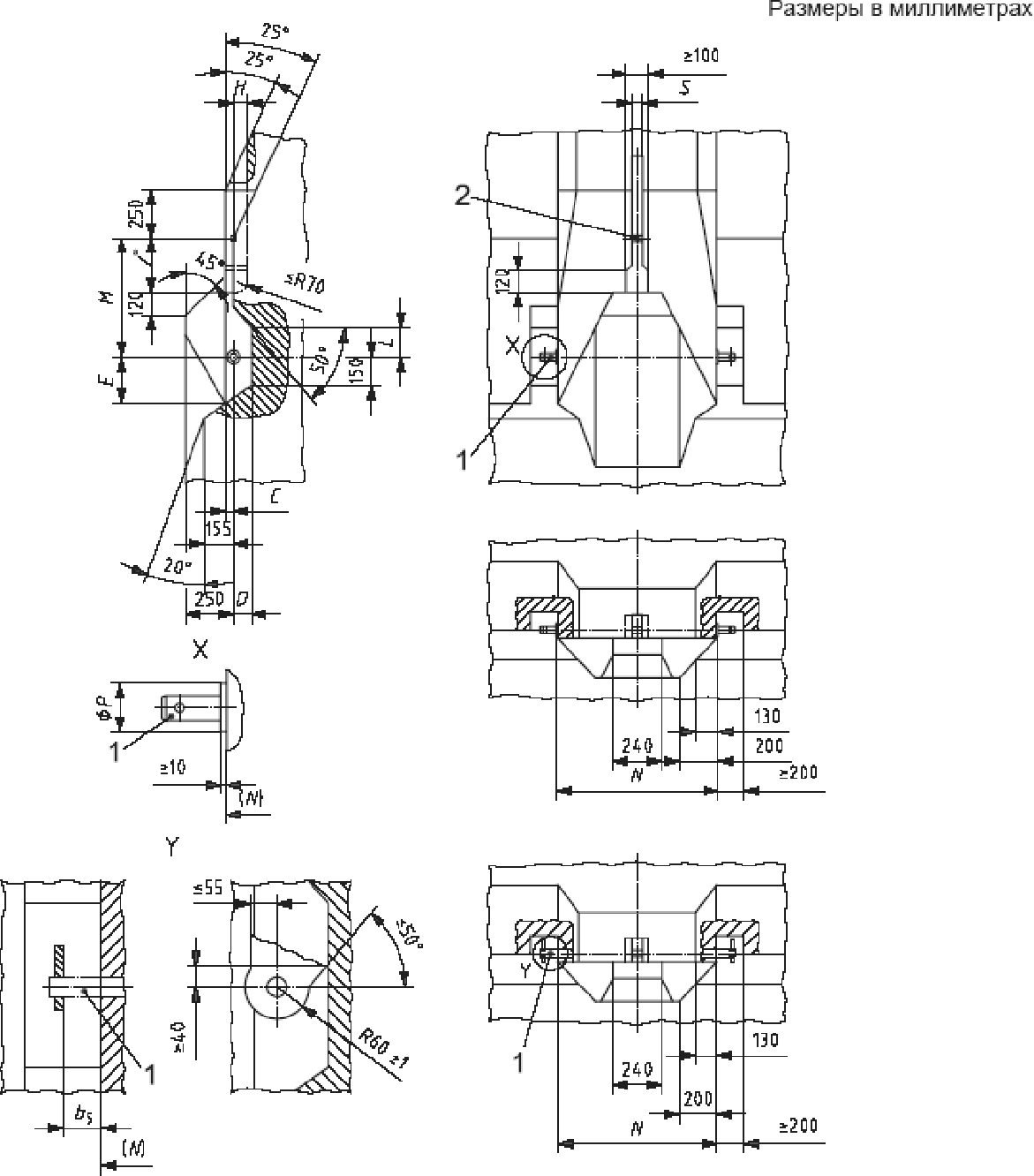

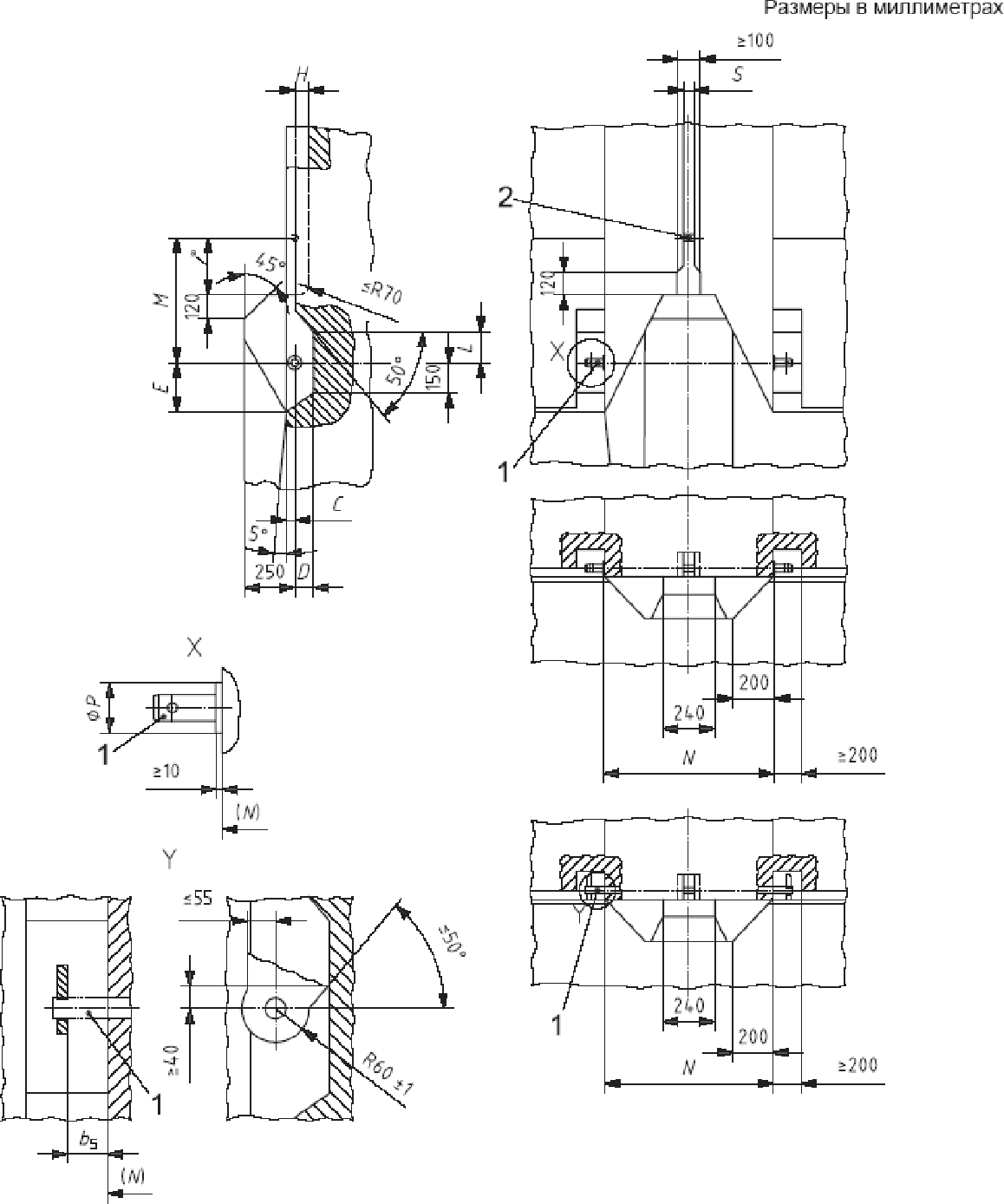

Геометрия и размеры зоны свободного пространства вокруг навесных орудий для присоединения к трехточечному навесному устройству должны быть такими, как показано на рисунках 1, 2, 3, 4 и как приведено в таблице 1. На рисунках не показаны установочные рычаги и ручки управления орудием, а в таблицу не включены технические характеристики, имеющие отношение к ширине навесных орудий.

Примечание - Размеры b₅, см. ISO 730.

Примечание - Размеры b₅, см. ISO 730.
