"ГОСТ 8.637-2013. Межгосударственный стандарт. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового расхода многофазных потоков"
(введен в действие Приказом Росстандарта от 11.06.2014 N 530-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии" (ФГУП "ВНИИР")

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 27 декабря 2013 г. N 63-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 июня 2014 г. N 530-ст межгосударственный стандарт ГОСТ 8.637-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Апрель 2019 г.

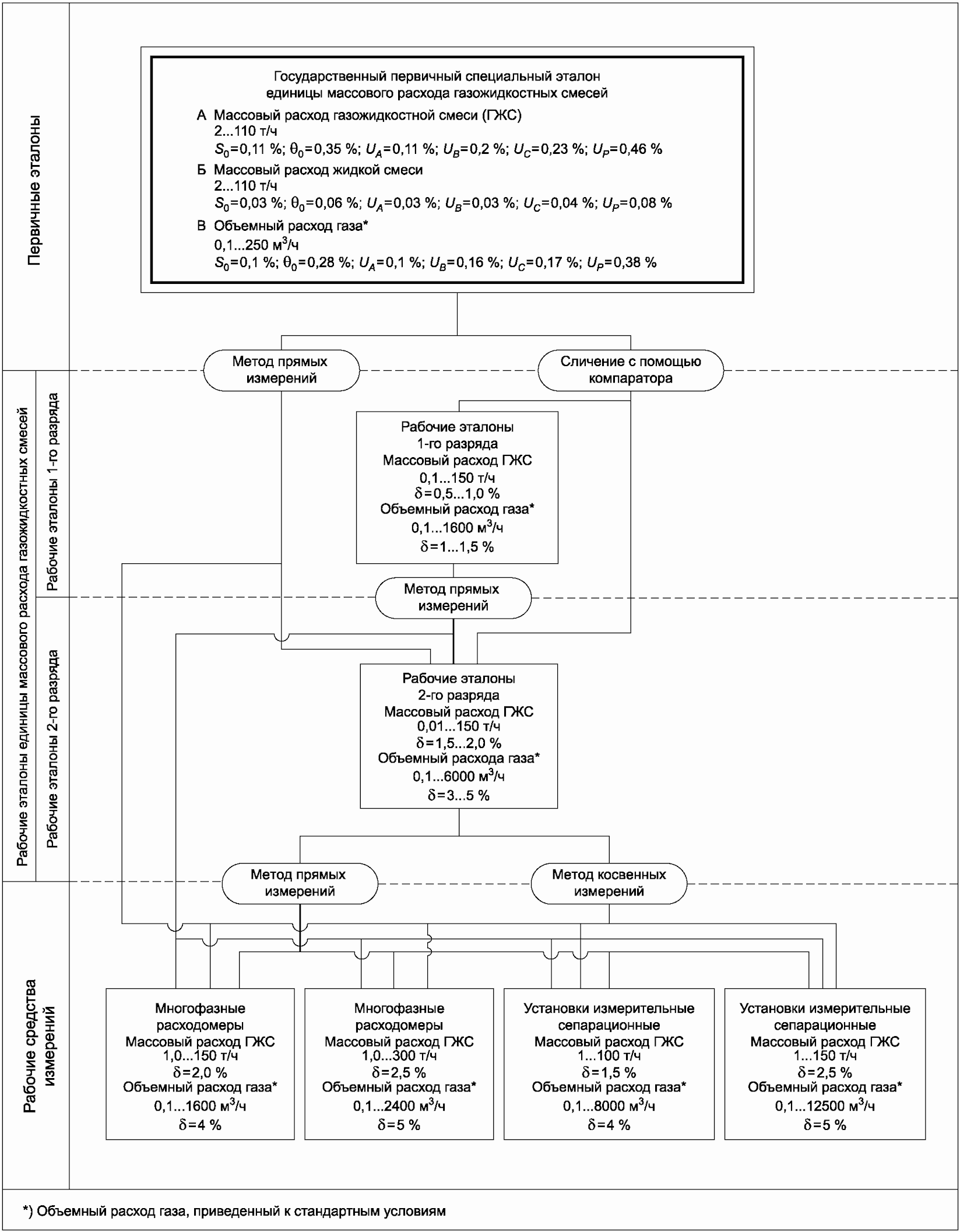

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений массового расхода многофазных потоков (см. приложение А) и устанавливает назначение государственного первичного специального эталона единицы массового расхода газожидкостных смесей ГЭТ 195-2011 (далее - первичный эталон), его метрологические характеристики и состав, основные метрологические характеристики рабочих эталонов и порядок передачи единицы массового расхода многофазных потоков (т/ч), от первичного эталона рабочим эталонам и рабочим средствам измерений, с указанием основных методов передачи.

В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1 многофазный расходомер: Средство измерений, предназначенное для динамических измерений расходов многофазного потока и его отдельных компонентов без предварительной сепарации.

2.2 газожидкостная смесь: Трехкомпонентная смесь, с различными долевыми соотношениями жидких и газообразных компонентов.

2.3 многофазный поток: Поток газожидкостной смеси, находящийся в двухфазном состоянии при заданных значениях температуры и давления.

3.1 Первичный эталон предназначен для воспроизведения, хранения и передачи единицы массового расхода многофазных потоков рабочим эталонам и рабочим средствам измерений с целью обеспечения единства измерений массового расхода многофазных потоков.

3.2 В основу измерений физической величины массового расхода многофазных потоков должны быть положены единицы, воспроизводимые первичным эталоном.

3.3 Первичный эталон состоит из комплекса следующих технических средств и вспомогательных устройств:

- эталонного массового расходомера Promass 83 F (кориолисового) компании "Endress + Hauser", DN15 с диапазоном измерений расхода от 0,2 до 6,5 т/ч (2 шт.);

- эталонного массового расходомера Promass 83 F (кориолисового) компании "Endress + Hauser", DN50 с диапазоном измерений расхода от 0,2 до 28,0 т/ч;

- эталонного массового расходомера Promass 83 F (кориолисового) компании "Endress + Hauser", DN80 с диапазоном измерений расхода от 0,2 до 110,0 т/ч;

- набора критических микросопел типа МСК NN 1Н, 2Н, 3Н, 4Н, 5Н, 6Н, 7Н, 8Н, 9Н, 10Н, 11Н, с диапазоном измерений расхода воздуха, приведенного к стандартным условиям, от 0,1 до 250 м³/ч;

- термопреобразователя сопротивления ТСП Метран-206-04-100-В-4-1-Н10-У1.1 с диапазоном измерений температур от минус 50 °C до плюс 200 °C;

- термопреобразователя с унифицированным выходным сигналом Метран-2700 с диапазоном измерений температуры от минус 50 °C до плюс 120 °C (9 шт.);

- преобразователя плотности жидкости измерительного модели 7835 компании "Mobray Measurement" с диапазоном измерений плотности от 300 до 1100 кг/м³;

- влагомера нефти поточного серии ПВН-615.001 с поддиапазонами измерений объемной доли воды , , ;

- измерителя обводненности модели RedEye 2G компании "Weatherford International Ltd" с пределами допускаемой основной абсолютной погрешности измерений объемной доли воды в сырой нефти:

- при измерениях объемной доли воды от 0% до 50% - +/- 0,85%;

- при измерениях объемной доли воды от 50% до 70% - +/- 1,00%;

- при измерениях объемной доли воды от 70% до 100% - +/- 0,50%;

- датчиков избыточного давления Метран-55-ДИ модели 515 с диапазоном измерений давления от 0,25 до 2,5 МПа;

- датчика абсолютного давления Метран-55-ДА, модели 505 с диапазоном измерений давления от 0,25 до 2,5 МПа;

- манометра типа МТИ модели 1246 с диапазоном измерений давления от 0 до 10,0 МПа;

- счетчика газа ротационного модели RVG - G 65 компании "Elster" DN50 с диапазоном измерений расхода от 5 до 100 м³/ч;

- счетчика газа ротационного модели RVG - G160 компании "Elster" DN80 с диапазоном измерений расхода от 13 до 250 м³/ч;

- прибора цифрового для измерений давления DPI 740 с диапазоном измерений давления от 0,5 до 110 кПа;

- устройства для определения свободного газа УОСГ100-СКП в комплекте с манометром типа МТИ с диапазоном измерений газосодержания от 0,1% до 10%;

- насоса центробежного Mhie-403 компании "Wilo" производительностью 4,6 м³/ч и мощностью двигателя 1,1 кВт;

- насоса серии Red2m типа 230-50-9/STD компании "Espa" производительностью 3,6 м³/ч и мощностью двигателя 0,9 кВт;

- насоса центробежного серии CR-5-12 компании "Grundfos" производительностью 5,8 м³/ч и мощностью двигателя 2,2 кВт;

- насоса магистрального центробежного серии NB 40 компании "Grundfos" с максимальной производительностью 50 м³/ч и мощностью двигателя 7,5 кВт;

- насоса магистрального центробежного серии NB 50 компании "Grundfos" с максимальной производительностью 110 м³/ч и мощностью двигателя 55 кВт;

- насоса центробежного серии NB 65 компании "Grundfos" с максимальной производительностью 117,4 м³/ч и мощностью двигателя 22 кВт;

- системы хранения рабочей жидкости с тремя баками объемом 3 м³ каждый;

- ресиверов системы подачи воздуха объемом 0,5 м³ каждый (3 шт.);

- сепаратора газожидкостного вертикального вихревого типа СЦВ-8А-159/16-10;

- трехэлементного сепаратора компании "АК "ОЗНА";

- датчика уровня кондуктометрического ДС.К;

- датчика уровня РУПТ-АМ-2,26-Ж-0,8-1П-4/20 с диапазоном измерений уровня от 310 до 1950 мм;

- преобразователя уровня буйкового "Сапфир-22" МП-ДУ-Ех модели 2615 с диапазоном измерений уровня от 300 до 2615 мм;

- ручного пробоотборника DN 50-6,3 с зондом пробозаборным щелевого типа ЩПУ-1;

- блока охлаждения и стабилизации температуры жидкости YCRM 60;

- автоматизированной системы управления технологическим процессом первичного специального эталона;

- предохранительного клапана 6,5 атм. DN 15;

- предохранительного клапана 15 атм. DN 25;

- предохранительного клапана УФ 55115-025, рабочее давление 0,8 МПа;

- блока эжекторов;

- измерительного стола для монтажа испытуемых средств измерений с набором сменных трубопроводов;

- компенсаторов длины DN 100 и DN 50;

- компрессора мобильного компании "ABAC";

- компрессора винтового Allegro 38 компании "ALUP";

- фильтра газового;

- бака дренажного объемом 1,5 м³ (2 шт);

- запорной арматуры - шаровых кранов с пневмо- или электроприводами.

3.4 В качестве рабочей среды применяют газожидкостную смесь, состоящую из EXXSOL D100 (нефтепродукт), питьевой воды <1> и атмосферного воздуха в различных соотношениях.

--------------------------------

<1> В Российской Федерации действуют СанПиН 2.1.4.1074-2001.

3.5 Диапазон значений массового расхода газожидкостных смесей, воспроизводимого первичным эталоном - от 2 до 110 т/ч.

3.6 Диапазон значений массового расхода жидкой смеси в составе газожидкостных смесей, воспроизводимого первичным эталоном, - от 2 до 110 т/ч.

3.7 Диапазон значений объемного расхода газа, приведенных к стандартным условиям, в составе газожидкостных смесей, воспроизводимого первичным эталоном, - от 0,1 до 250 м³/ч.

3.8 Первичный эталон обеспечивает воспроизведение единицы массового расхода газожидкостных смесей со средним квадратическим отклонением результата измерений S₀, не превышающим 0,11% при проведении не менее 11 независимых измерений. Неисключенная систематическая составляющая погрешности не превышает 0,35%, стандартная неопределенность по типу A - U_A = 0,11%, стандартная неопределенность по типу B - U_B = 0,2%, суммарная неопределенность U_С = 0,23%, расширенная неопределенность U_Р = 0,46%, при доверительной вероятности P = 0,95.

3.9 Первичный эталон обеспечивает воспроизведение единицы массового расхода жидкой смеси в составе газожидкостных смесей со средним квадратическим отклонением результата измерений S₀, не превышающим 0,03% при проведении не менее 11 независимых измерений. Неисключенная систематическая составляющая погрешности не превышает 0,06%, стандартная неопределенность по типу A - U_A = 0,03%, стандартная неопределенность по типу B - U_B = 0,03%, суммарная неопределенность U_С = 0,04%, расширенная неопределенность U_Р = 0,08%, при доверительной вероятности P = 0,95.

3.10 Первичный эталон обеспечивает воспроизведение единицы объемного расхода газа в составе газожидкостных смесей со средним квадратическим отклонением результата измерений S₀, не превышающим 0,1% при проведении не менее 11 независимых измерений. Неисключенная систематическая составляющая погрешности не превышает 0,28%, стандартная неопределенность по типу A - U_A = 0,1%, стандартная неопределенность по типу B - U_B = 0,16%, суммарная неопределенность U_С = 0,17%, расширенная неопределенность U_Р = 0,38%, при доверительной вероятности P = 0,95.

3.11 Для обеспечения воспроизведения единицы массового расхода газожидкостных смесей, а также массового расхода жидкой смеси, объемного расхода газа в составе газожидкостных смесей с указанной точностью должны быть соблюдены правила содержания и применения первичного эталона, утвержденные в установленном порядке.

3.12 Первичный эталон применяют для передачи единицы массового расхода газожидкостных смесей рабочим эталонам 1-го разряда сличением с помощью компаратора, эталонам 2-го разряда сличением с помощью компаратора и методом прямых измерений, рабочим средствам измерений методом прямых и косвенных измерений.

В качестве рабочих эталонов 1-го разряда применяют эталонные расходомерные установки газожидкостных смесей с диапазоном воспроизведения массового расхода газожидкостных смесей от 0,1 до 150 т/ч с относительной погрешностью от 0,5% до 1,0% и диапазоном воспроизведения объемного расхода газа, приведенного к стандартным условиям, от 0,1 до 1600 м³/ч с относительной погрешностью от 1,0% до 1,5%;

Рабочие эталоны 1-го разряда применяют для аттестации рабочих эталонов 2-го разряда и поверки рабочих средств измерений методом прямых и косвенных измерений.

В качестве рабочих эталонов 2-го разряда применяют:

- поверочные установки с диапазоном воспроизведения массового расхода газожидкостных смесей от 0,01 до 150 т/ч с относительной погрешностью от 1,5% до 2,0% и диапазоном воспроизведения объемного расхода газа, приведенного к стандартным условиям, от 0,1 до 6000 м³/ч с относительной погрешностью от 3% до 5%.

Рабочие эталоны 2-го разряда применяют для поверки рабочих средств измерений методом прямых и косвенных измерений.

В качестве рабочих средств измерений применяют:

- многофазные расходомеры с диапазоном измерений массового расхода газожидкостных смесей от 1 до 150 т/ч с относительной погрешностью 2,0% и диапазоном измерений объемного расхода газа от 0,1 до 1600 м³/ч с относительной погрешностью 4,0%;

- многофазные расходомеры с диапазоном измерений массового расхода газожидкостных смесей от 1 до 300 т/ч с относительной погрешностью 2,5% и диапазоном измерений объемного расхода газа, приведенного к стандартным условиям, от 0,1 до 2400 м³/ч с относительной погрешностью 5%;

- установки измерительные сепарационные с диапазоном измерений массового расхода газожидкостных смесей от 1,0 до 100 т/ч с относительной погрешностью 1,5% и диапазоном измерений объемного расхода газа, приведенного к стандартным условиям, от 0,1 до 8000 м³/ч с относительной погрешностью 4%;

- установки измерительные сепарационные с диапазоном измерений массового расхода газожидкостных смесей от 1,0 до 150 т/ч с относительной погрешностью 2,5% и диапазоном измерений объемного расхода газа, приведенного к стандартным условиям, от 0,1 до 12500 м³/ч с относительной погрешностью 5%.
