"ГОСТ 8.614-2013. Межгосударственный стандарт. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов"
(введен в действие Приказом Росстандарта от 22.11.2013 N 1688-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии" (ФГУП "ВНИИР")

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 024 "Метрологическое обеспечение добычи и учета углеводородов"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 7 июня 2013 г. N 43)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1688-ст межгосударственный стандарт ГОСТ 8.614-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

5 ВЗАМЕН ГОСТ 8.190-76

6 ИЗДАНИЕ (февраль 2019 г.) с Поправкой (ИУС 8-2015)

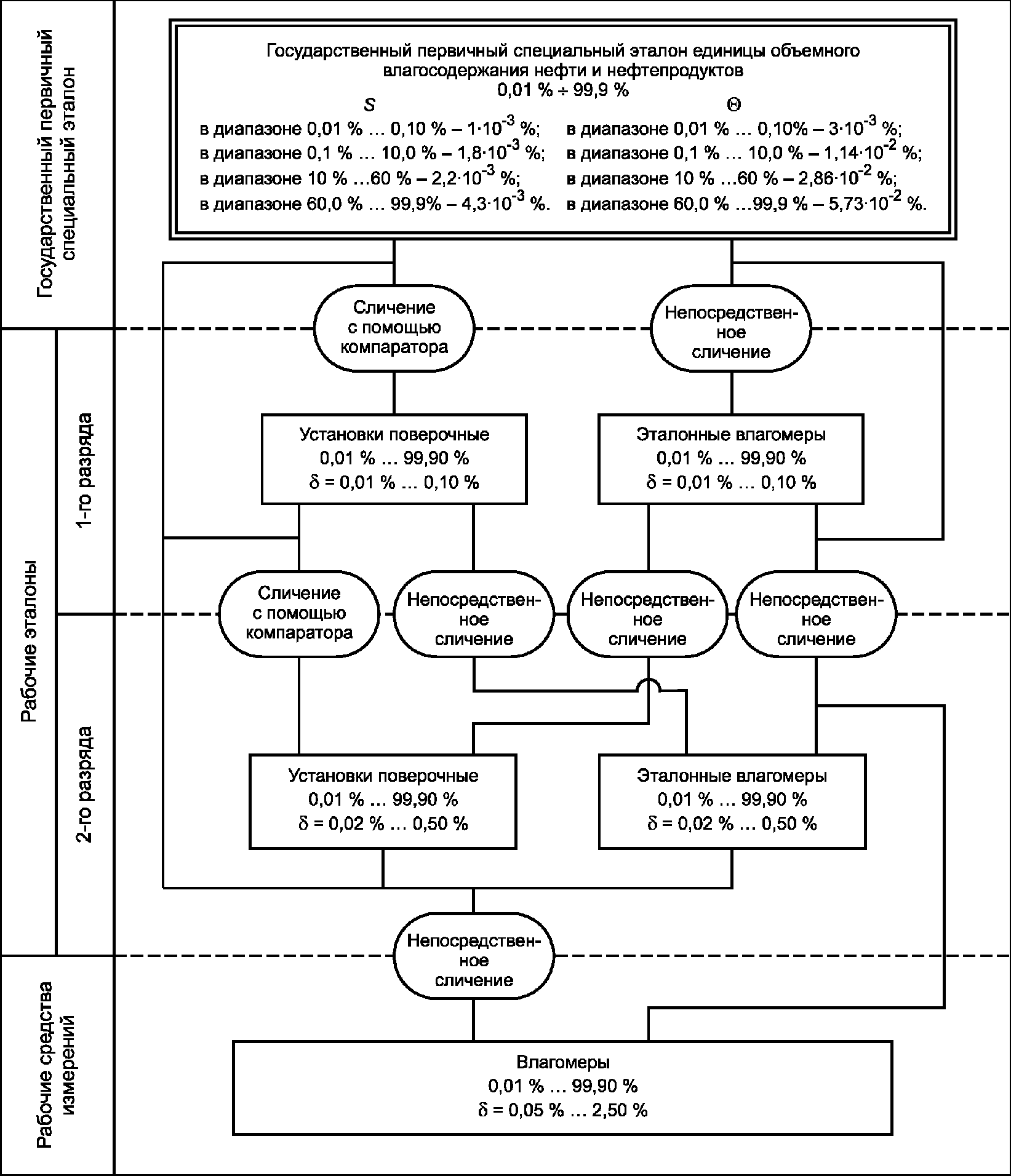

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений объемного влагосодержания нефти и нефтепродуктов (рисунок А.1) и устанавливает назначение государственного специального эталона единицы объемного влагосодержания нефти и нефтепродуктов, в процентах, комплекс основных средств измерений, входящих в его состав, основные метрологические параметры эталона и порядок передачи единицы объемного влагосодержания нефти и нефтепродуктов от первичного специального эталона с помощью эталонов 1-го и 2-го разрядов рабочим средствам измерений с указанием погрешностей и основных методов.

2.1.1 Государственный первичный специальный эталон предназначен для воспроизведения и хранения единицы объемного влагосодержания нефти и нефтепродуктов, передачи единицы с помощью компаратора установкам для поверки и калибровки средств измерений объемного влагосодержания нефти и нефтепродуктов - рабочим эталонам 1-го и 2-го разрядов, передачи единицы непосредственным сличением эталонным влагомерам - рабочим эталонам 1-го и 2-го разрядов, и рабочим средствам измерений в целях обеспечения единства измерений.

2.1.2 В основу измерений объемного влагосодержания нефти и нефтепродуктов должна быть положена единица, воспроизводимая указанным государственным эталоном.

2.1.3 Государственный первичный специальный эталон состоит из:

системы глубокой осушки нефти;

системы контроля осушки и оценки остаточного влагосодержания;

средств измерений параметров качества осушенной нефти и воды;

системы и средств дозирования воды и осушенной нефти;

устройства для диспергирования воды в нефти.

2.1.4 Диапазон значений объемного влагосодержания нефти и нефтепродуктов, воспроизводимых эталоном, составляет 0,01% ... 99,90%.

2.1.5 Государственный первичный специальный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S, не превышающим:

при неисключенной систематической погрешности , не превышающей:

2.1.6 Для воспроизведения единицы объемного влагосодержания нефти и нефтепродуктов с указанной точностью должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.

2.1.7 В качестве компаратора для передачи единицы используют средство измерений объемного влагосодержания нефти и нефтепродуктов, обладающее стабильными характеристиками.

2.2.1 В качестве рабочих эталонов 1-го разряда применяют установки для поверки и калибровки средств измерений объемного влагосодержания нефти и нефтепродуктов, а также эталонные влагомеры.

2.2.2 Пределы допускаемых значений абсолютной погрешности рабочих эталонов 1-го разряда от 0,01% до 0,10% объемной доли воды в зависимости от значения влагосодержания.

2.2.3 В качестве рабочих эталонов 2-го разряда применяют установки для поверки и калибровки средств измерений объемного влагосодержания нефти и нефтепродуктов, а также эталонные влагомеры.

2.2.4 Пределы допускаемых значений абсолютной погрешности рабочих эталонов 2-го разряда от 0,02% до 0,50% объемной доли воды в зависимости от значения влагосодержания.

2.2.5 Рабочие эталоны 1-го разряда применяют для передачи единицы объемного влагосодержания нефти и нефтепродуктов рабочим эталонам 2-го разряда с помощью компаратора или непосредственными сличениями, а также рабочим средствам измерений непосредственными сличениями.

2.2.6 Рабочие эталоны 2-го разряда применяют для передачи единицы объемного влагосодержания нефти и нефтепродуктов рабочим средствам измерений методом непосредственных сличений.

3.1 В качестве рабочих средств измерений применяют влагомеры для нефти и нефтепродуктов.

3.2 Пределы допускаемых погрешностей рабочих средств измерений составляют от 0,05% до 2,50% в зависимости от значения влагосодержания.

3.3 Соотношение пределов допускаемых погрешностей рабочих эталонов и рабочих средств измерений должно быть не менее 1:2 при любом значении влагосодержания из диапазона измерений.
