ГОСТ 18677-73. Государственный стандарт Союза ССР. Пломбы. Конструкция и размеры

Информационные данные

Приложение. Примеры способов пломбирования металлическими и бумажной пломбами

Утвержден и введен в действие

Постановлением Государственного комитета

стандартов Совета Министров СССР

от 28 апреля 1973 г. N 1115

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛОМБЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Seals. Design and dimensions

ГОСТ 18677-73

Список изменяющих документов

(в ред. Изменения N 1, утв. в сентябре 1977 г.,

Изменения N 2, утв. в феврале 1979 г.,

Изменения N 3, утв. в марте 1981 г.,

Изменения N 4, утв. в январе 1983 г.,

Изменения N 5, утв. в марте 1988 г.,

Изменения N 6, утв. Постановлением

Госстандарта России от 08.08.2001 N 321-ст)

Группа Д97

ОКСТУ 4180

Срок действия

с 1 января 1974 года

до 1 января 1994 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТЧИКИ: Л.А. Дашкова, Л.Н. Дивина, Ю.А. Мирошниченко, Л.Н. Пушкарева, О.Д. Соколов, С.К. Федорова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 28.04.73 N 1115.

3. Срок проверки - 1992 г., периодичность проверки - 5 лет.

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 3489.5-71	6
ГОСТ 9941-81	7
ГОСТ 13345-85	7
ГОСТ 14838-78	7
ГОСТ 18475-82	7
ГОСТ 18680-73	8
ГОСТ 21631-76	7
ГОСТ 23436-83	7

6. Переиздание (декабрь 1991 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в сентябре 1977 г., феврале 1979 г., марте 1981 г., январе 1983 г., марте 1988 г. (ИУС 10-77, 4-79, 6-81, 5-83, 6-88)

7. Проверен в 1987 г. Срок действия продлен до 01.01.94 (Постановление Госстандарта СССР от 14.03.88 N 527)

1. Настоящий стандарт распространяется на пломбы металлические и бумажные, предназначенные для пломбирования изделий и их составных частей, а также транспортной тары.

2. Стандарт устанавливает пломбы семи типов:

1, 2, 3, 4, 5, 6 - металлические;

7 - бумажные.

(Измененная редакция, Изм. N 1).

3. Примеры способов пломбирования указанными пломбами даны в приложении.

4. Конструкция и размеры металлических пломб должны соответствовать указанным на черт. 1 - 4б и в табл. 1 - 3.

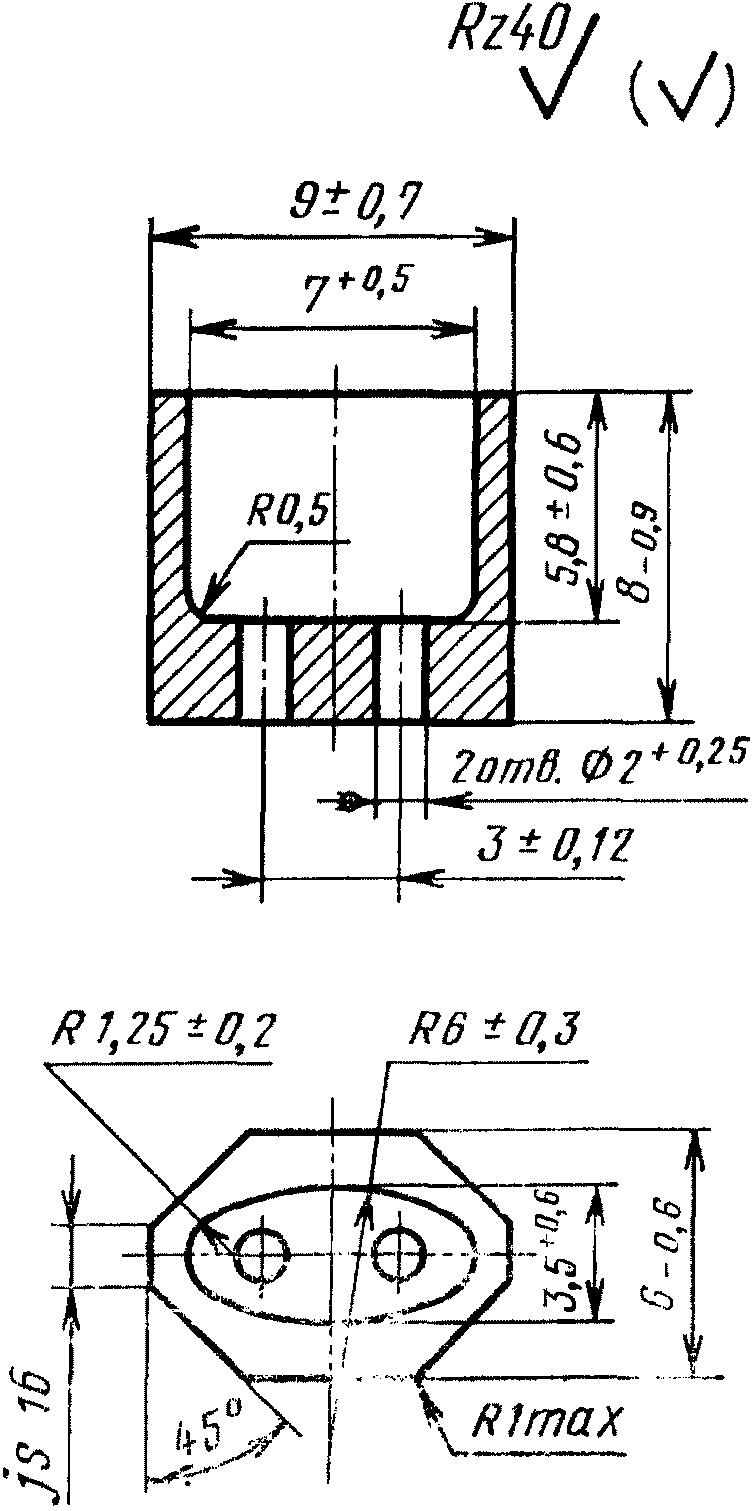

Тип 1

--------------------------------

<*> Размеры для справок.

Черт. 1

Таблица 1

Размеры, мм

D	Применяемость	L		s	Масса 1000 шт., кг ~=
		Номин.	Пред. откл.
6		8	-0,9	1,00	0,350
		10		0,75	0,360
8				1,00	0,620
		12	-1,1		0,680

Примечание. Допускается применение трубы диаметром 6 мм и длиной 10 мм из стали марки 12Х18Н10Т со стенкой толщиной в пределах от 0,4 до 1,00 мм.

Пример условного обозначения пломбы типа 1, D = 6 мм, L = 10 мм, из сплава марки АД1М без покрытия:

Пломба 1-6x10-АД1М ГОСТ 18677-73

То же, из сплава марки АД1М с покрытием 10:

Пломба 1-6x10-АД1М-10 ГОСТ 18677-73

То же, из стали марки 12Х18Н10Т без покрытия:

Пломба 1-6x10-12Х18Н10Т ГОСТ 18677-73

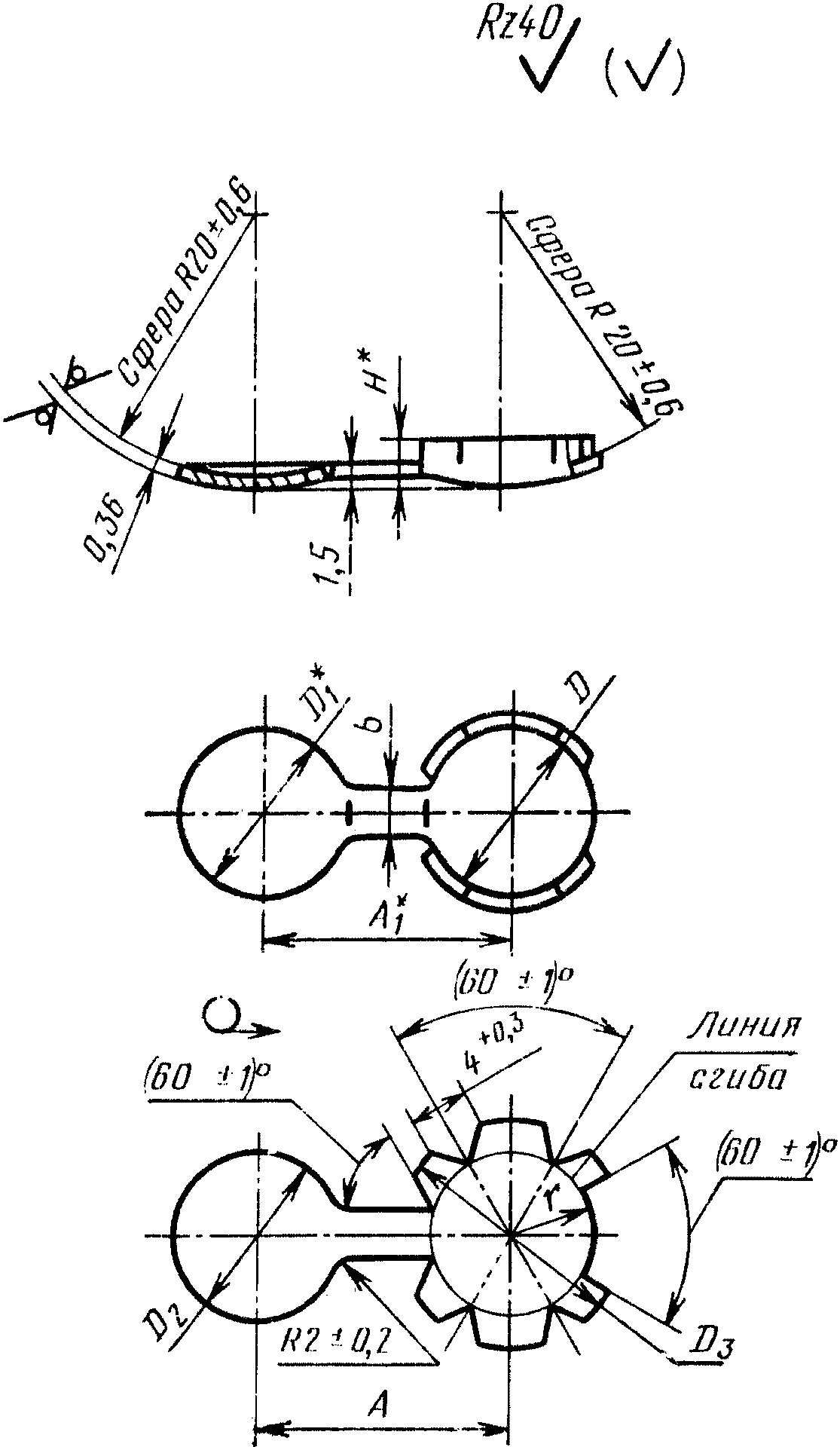

Тип 2

--------------------------------

<*> Размеры для справок.

Черт. 2

Таблица 2

Размеры, мм

D +0,7	Применяемость	D₁	D₂ -0,43	D₃ -0,52	r +/- 0,5	A +/- 0,6	A₁	H	b -0,48	Масса 1000 шт., кг ~=
14		13,5	13,5	19	7,2	20	20	3,3	4	1,27
16		15,5	15,5	25	8,2	22	22	5,0	5	2,05

Пример условного обозначения пломбы типа 2, D = 16 мм, из черной жести:

Пломба 2-16 ГОСТ 18677-73

То же, из белой жести (1):

Изменением N 6, утв. Постановлением Госстандарта России от 08.08.2001 N 321-ст, в чертеж 3 были внесены изменения.

Пломба 2-16-1 ГОСТ 18677-73

Тип 3

Черт. 3

Пример условного обозначения пломбы типа 3, из сплава марки АД1М без покрытия:

Пломба 3-АД1М ГОСТ 18677-73

То же, с покрытием 10:

Пломба 3-АД1М-10 ГОСТ 18677-73

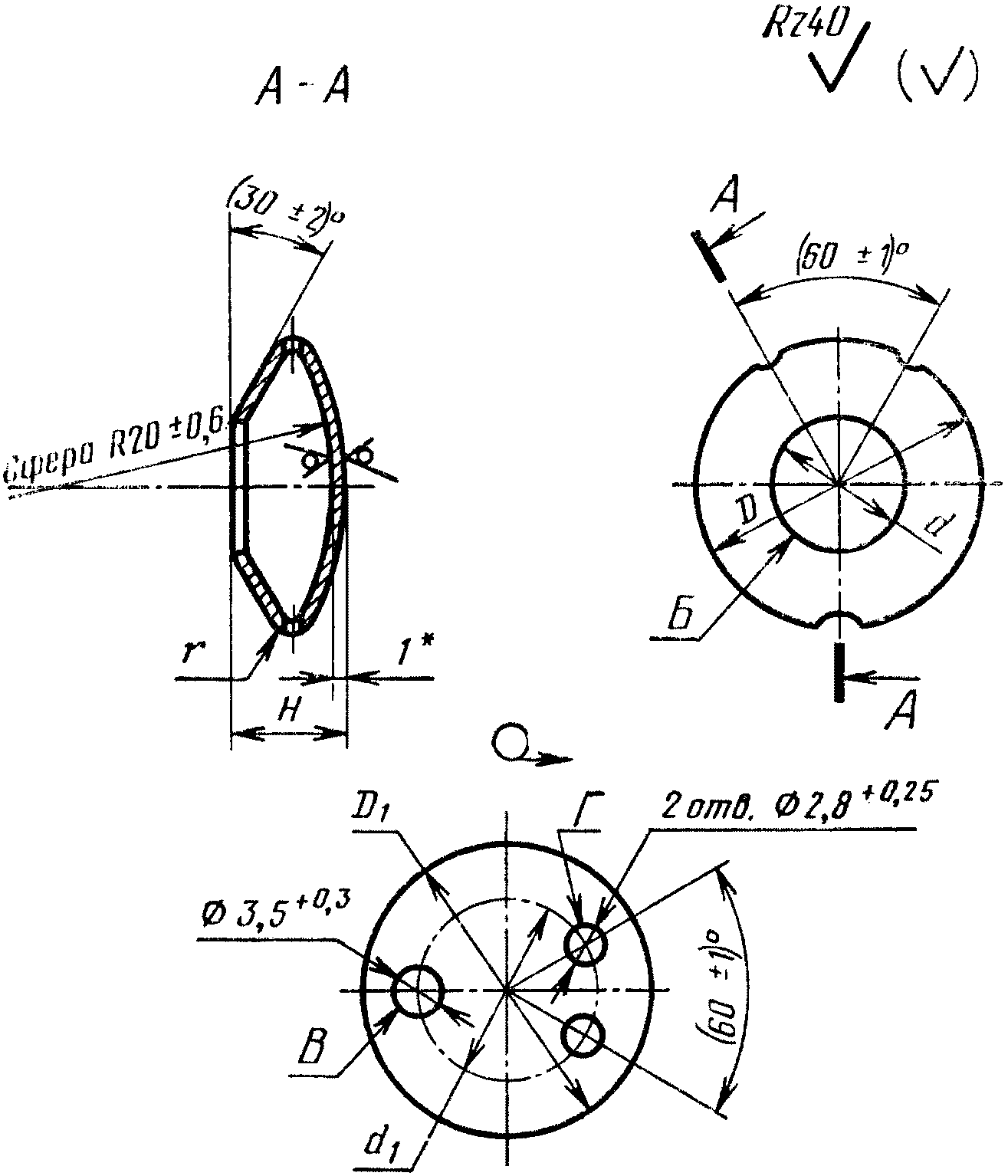

Тип 4

--------------------------------

<*> Размер для справок.

Черт. 4

Таблица 3

Размеры, мм

D -0,7	Применяемость	D₁ +/- 0,5	d	d₁ +/- 0,5	r +/- 0,3	H		Масса 1000 шт., кг ~=
D -0,7	Применяемость	D₁ +/- 0,5	d	d₁ +/- 0,5	r +/- 0,3	Номин.	Пред. откл.	Масса 1000 шт., кг ~=
12		17,5	6	12	1,9	5	+/- 0,4	0,65
18		29	8	18	2,5	8	+/- 0,5	1,65

Примечания:

1. Допускается огранка отверстия Б, образующаяся при штамповке.

2. Допускается разворот кромок после штамповки на отверстиях В и Г.

Пример условного обозначения пломбы типа 4, D = 18 мм, из сплава марки АД1М без покрытия:

Пломба 4-18-АД1М ГОСТ 18677-73

То же, с покрытием 10:

Пломба 4-18-АД1М-10 ГОСТ 18677-73

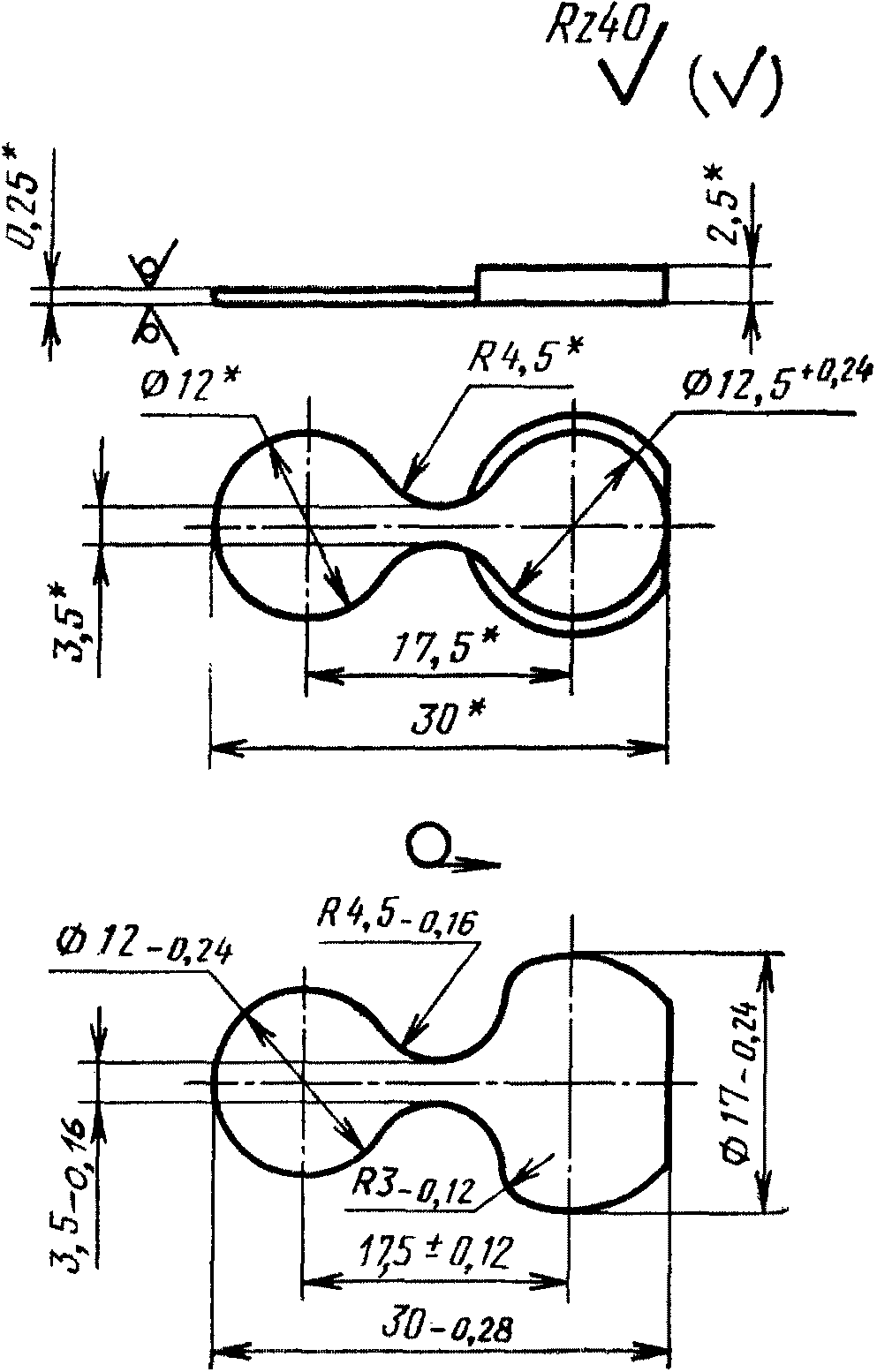

Тип 5

--------------------------------

<*> Размеры для справок.

Черт 4а

Пример условного обозначения пломбы типа 5 из жести ГГЖР-25-11:

Пломба 5-ГГЖР-25-11 ГОСТ 18677-73

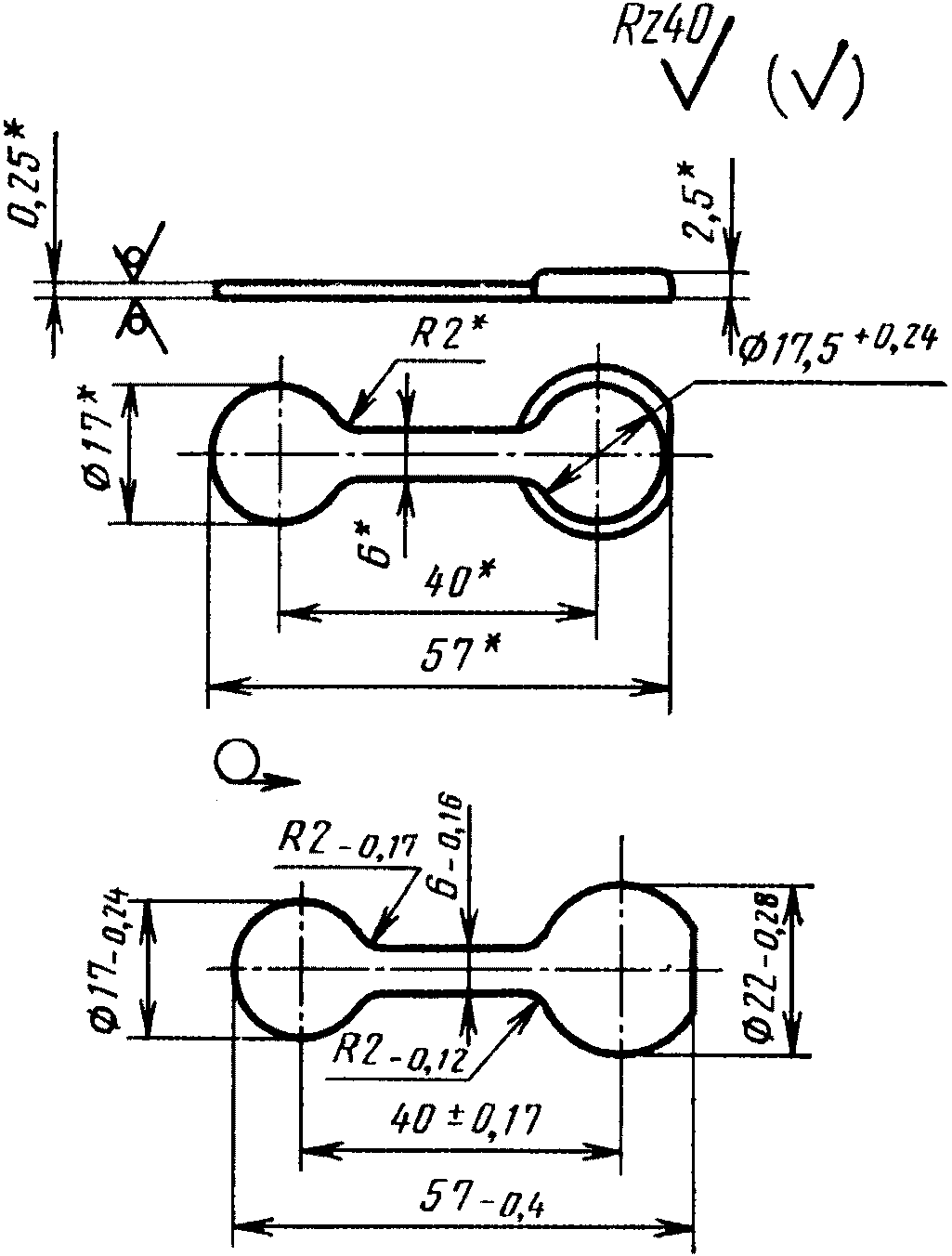

Тип 6

--------------------------------

<*> Размеры для справок.

Черт. 4б

Пример условного обозначения пломбы типа 6 из жести ГГЖР-25-11:

Пломба 6-ГГЖР-25-11 ГОСТ 18677-73

(Измененная редакция, Изм. 1, 2, 5).

5. Масса 1000 шт. пломб типа 3 приблизительно равна 0,8 кг.

6. Конструкция и размеры бумажных пломб должны соответствовать указанным на черт. 5 и в табл. 4.

Тип 7

Черт. 5

Таблица 4

B	Применяемость	L	l	l₁	b
10		36	8	10	3,0
10		40	8	10	3,0
14		50	12	14	4,5
		60	14	18
		90	20	30

Пример условного обозначения пломбы типа 7, B = 14 мм, L = 90 мм:

Пломба 7-14x90 ГОСТ 18677-73

(Измененная редакция, Изм. N 1, 2, 3).

7. Пломбы должны изготовляться из материалов, указанных в табл. 5.

Таблица 5

Тип пломбы	Материал	Замена материала
1	Трубы круглые отожженные из сплава марки АД1М - по ГОСТ 18475-82	Трубы круглые отожженные из сплавов марок АМцМ, АМг1М, АВМ - по ГОСТ 18475-82, АД1М - по нормативно-технической документации, утвержденной в установленном порядке
		Труба из стали марки 12Х18Н10Т - по ГОСТ 9941-81
(в ред. Изменения N 6, утв. Постановлением Госстандарта России от 08.08.2001 N 321-ст)
2	Жесть черная ГЧЖ-2, N 36 - по нормативно-технической документации, утвержденной в установленном порядке	Жесть белая ГГЖР, NN 28, 32, 36 по нормативно-технической документации, утвержденной в установленном порядке
3	Лист АД1М, А5.М толщиной 2,5 мм - по ГОСТ 21631-76	-
(в ред. Изменения N 6, утв. Постановлением Госстандарта России от 08.08.2001 N 321-ст)
4	Лист АД1М, А5.М толщиной 1 мм - по ГОСТ 21631-76	Лист АД1М, А5.М толщиной 0,8 мм по ГОСТ 21631-76
(в ред. Изменения N 6, утв. Постановлением Госстандарта России от 08.08.2001 N 321-ст)
5, 6	Жесть белая ГГЖР-25-11 - по нормативно-технической документации, утвержденной в установленном порядке, ГЖР и ЭЖР - по ГОСТ 13345-85	Жесть белая ГГЖК-25-11 - по нормативно-технической документации, утвержденной в установленном порядке, ГЖК и ЭЖК - по ГОСТ 13345-85
7	Бумага К-120 цвета натурального волокна - по ГОСТ 23436-83	-

Примечание. При изготовлении пломб типа 1 диаметром 6 мм холодной высадкой допускается применение проволоки из материала Д18 по ГОСТ 14838-78, при этом длина пломбы должна быть (7 +/- 0,5) мм.

(примечание в ред. Изменения N 6, утв. Постановлением Госстандарта России от 08.08.2001 N 321-ст)

(Измененная редакция, Изм. N 1, 2, 4, 5).

8. Остальные технические требования - по ГОСТ 18680-73.

Приложение

Рекомендуемое

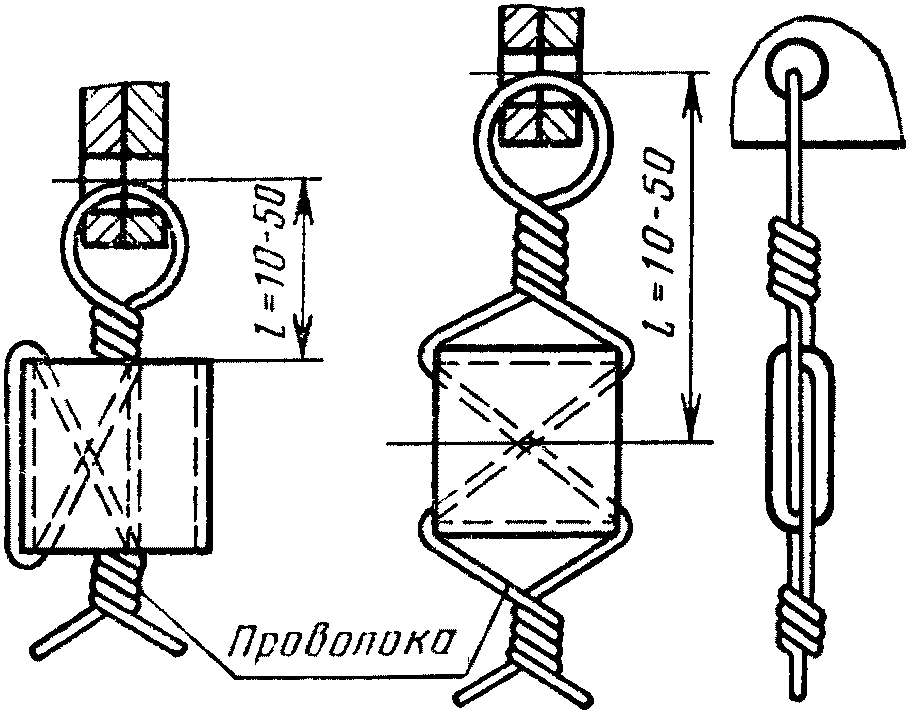

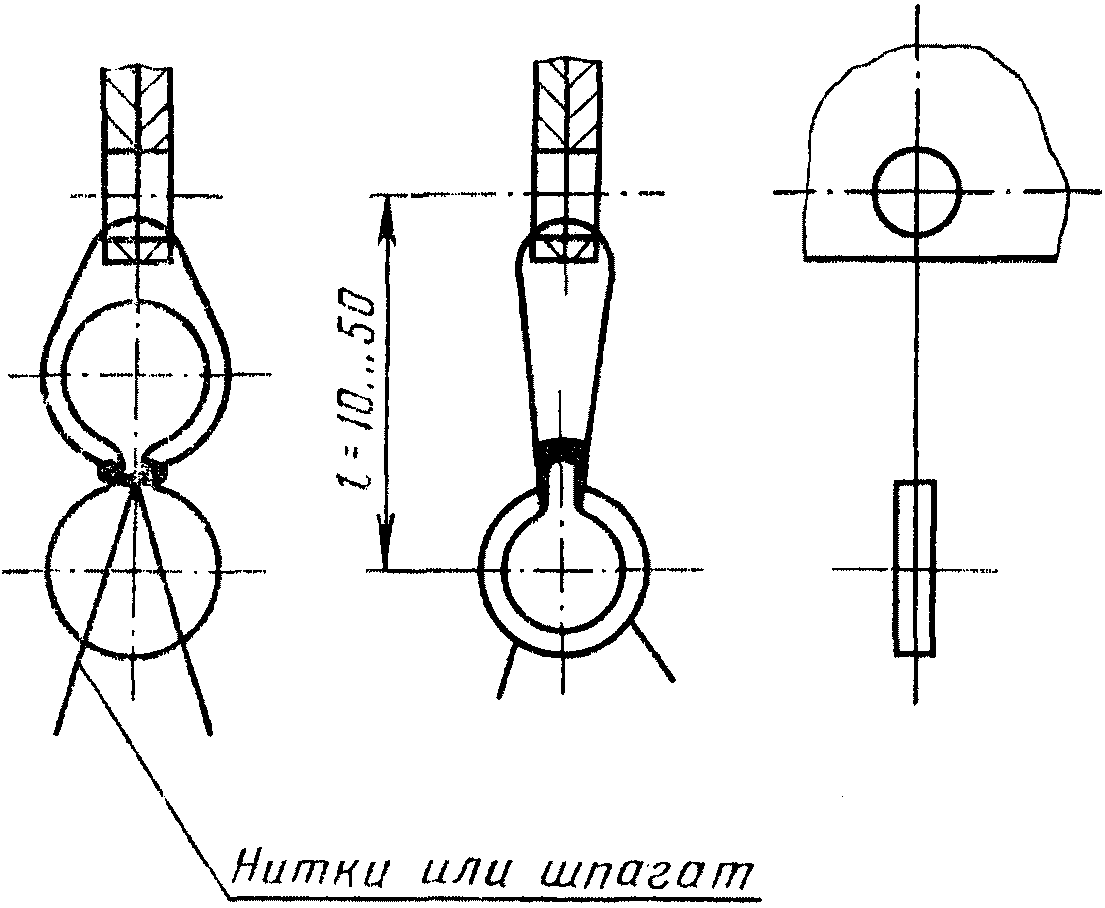

ПРИМЕРЫ СПОСОБОВ ПЛОМБИРОВАНИЯ

МЕТАЛЛИЧЕСКИМИ И БУМАЖНОЙ ПЛОМБАМИ
