"ГОСТ 5717.2-2003. Межгосударственный стандарт. Банки стеклянные для консервов. Основные параметры и размеры"
(введен в действие Постановлением Госстандарта России от 16.12.2003 N 365-ст)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"

1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 074 "Стеклянная тара"

2 ВНЕСЕН Госстандартом России

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 23 от 22 мая 2003 г.)

За принятие стандарта проголосовали:

4 Настоящий стандарт соответствует международному стандарту ИСО 9100-92 "Тара стеклянная с широкой горловиной под обжимную лепестковую крышку для вакуумной упаковки. Размеры" (ISO 9100:1992 "Wide-mouth glass containers - Vacuum lug finishes - Dimensions", NEQ) в части требований к размерам горловин стеклянной тары с широкой горловиной

5 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 16 декабря 2003 г. N 365-ст межгосударственный стандарт ГОСТ 5717.2-2003 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2004 г.

6 ВЗАМЕН ГОСТ 5717-91 в части раздела 1

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"

Настоящий стандарт распространяется на стеклянные банки круглой формы для консервов и устанавливает их основные параметры и размеры.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты и классификаторы:

ГОСТ 5717.1-2003 Банки стеклянные для консервов. Общие технические условия

ГОСТ 17527-86 Упаковка. Термины и определения

МК (ИСО 3166) 004-97 Межгосударственный классификатор стран мира

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на территории государства по соответствующему указателю стандартов и классификаторов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 вместимость тары: По ГОСТ 17527.

3.2 номинальная вместимость: Вместимость тары, определяющая заданный объем жидкости, который используют для маркировки тары.

3.3 полная вместимость: Вместимость тары, определяющая объем жидкости, помещенной до верхней плоскости торца венчика горловины.

3.4 номинальный размер (высота, диаметр): По ГОСТ 17527.

3.5 предельный размер: По ГОСТ 17527.

3.6 предельное отклонение: Разность между предельным и номинальным размерами.

4.1 Основные параметры и размеры банок должны соответствовать указанным на рисунке 1 и в таблице 1.

4.2 Контролируемые размеры и параметры банок: общая высота банки H, наружный диаметр корпуса банки D, полная вместимость.

4.3 В зависимости от вида укупорки венчики горловин подразделяют на типы:

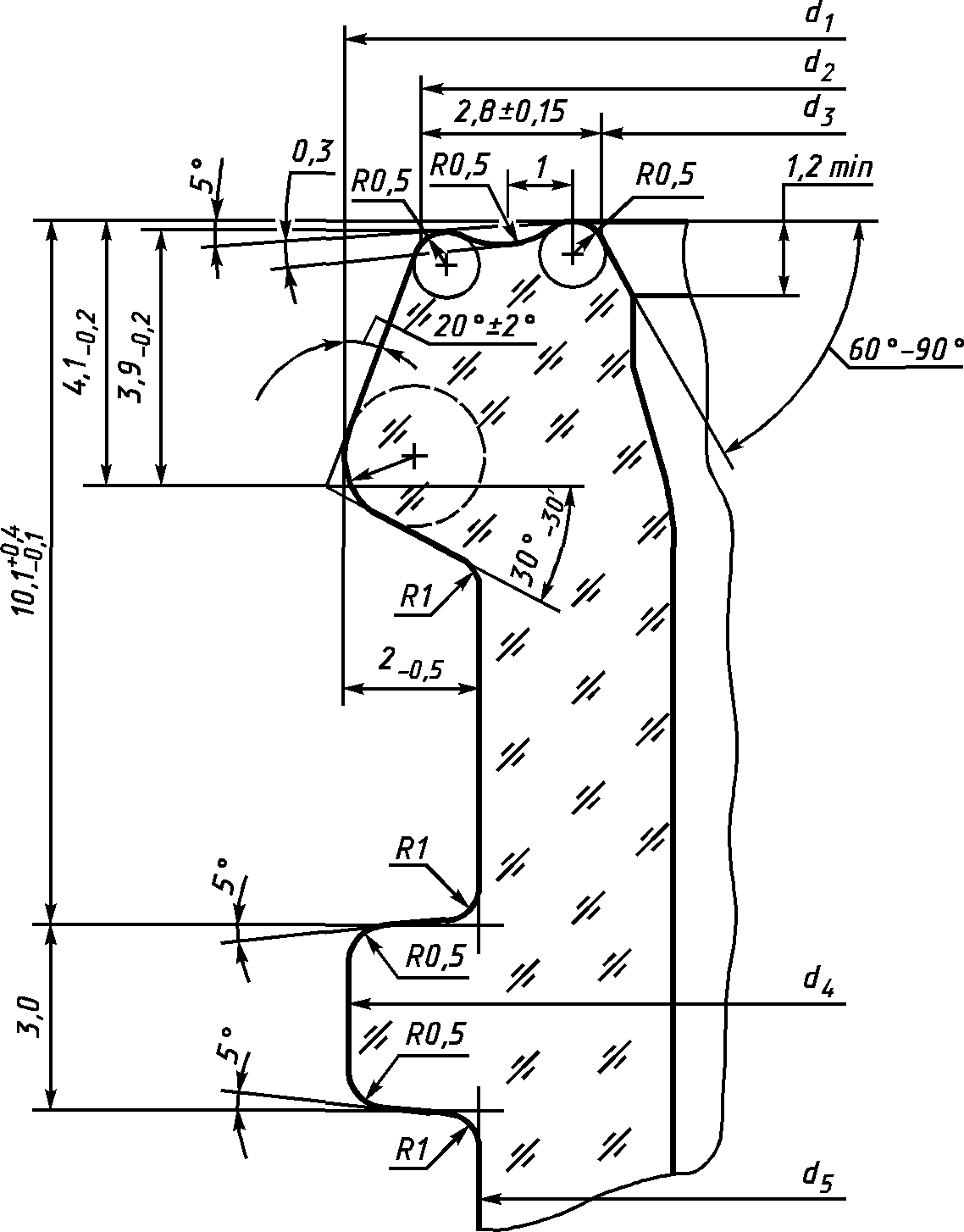

I - обкатной (рисунок 2);

II - обжимной (рисунок 3);

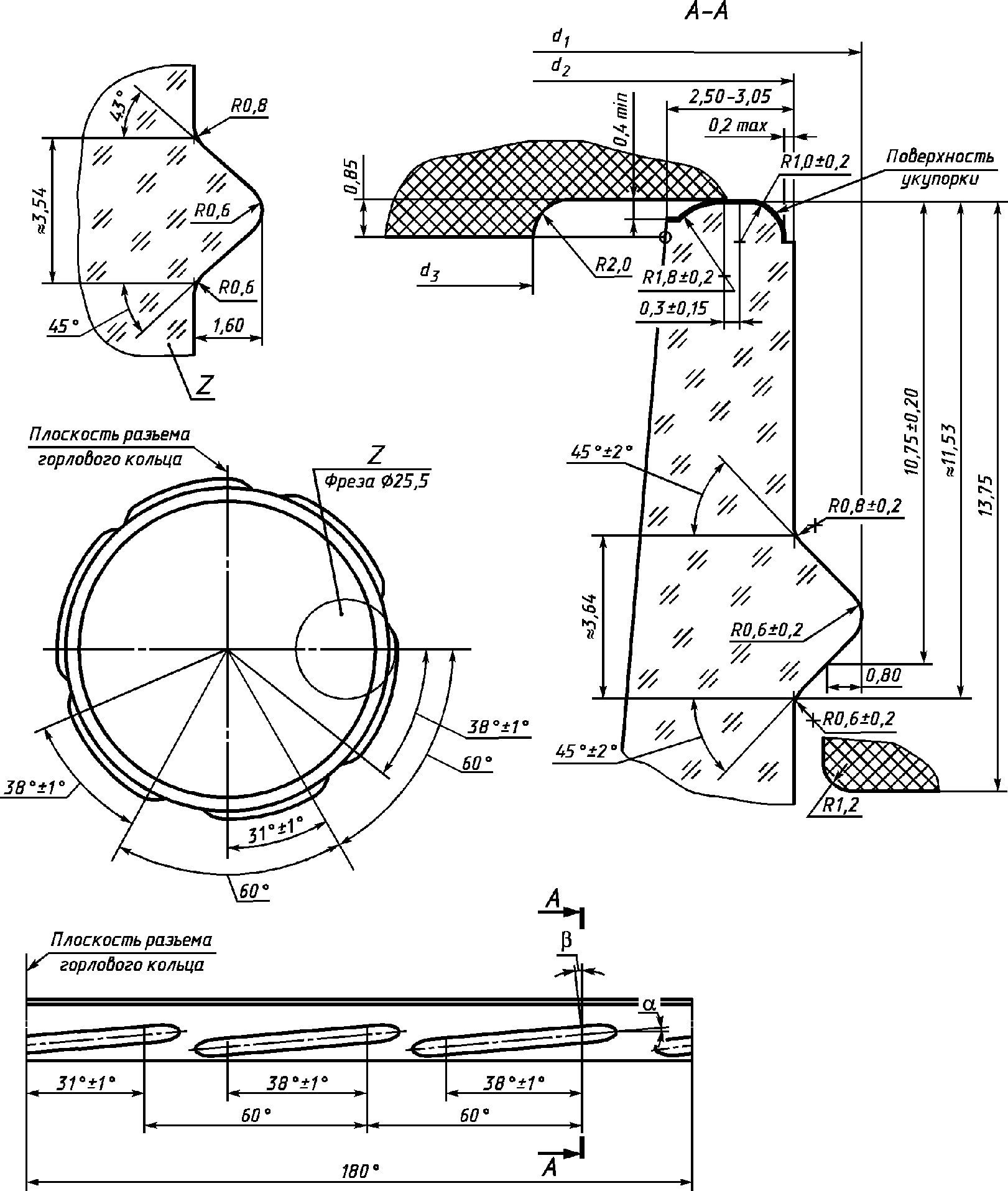

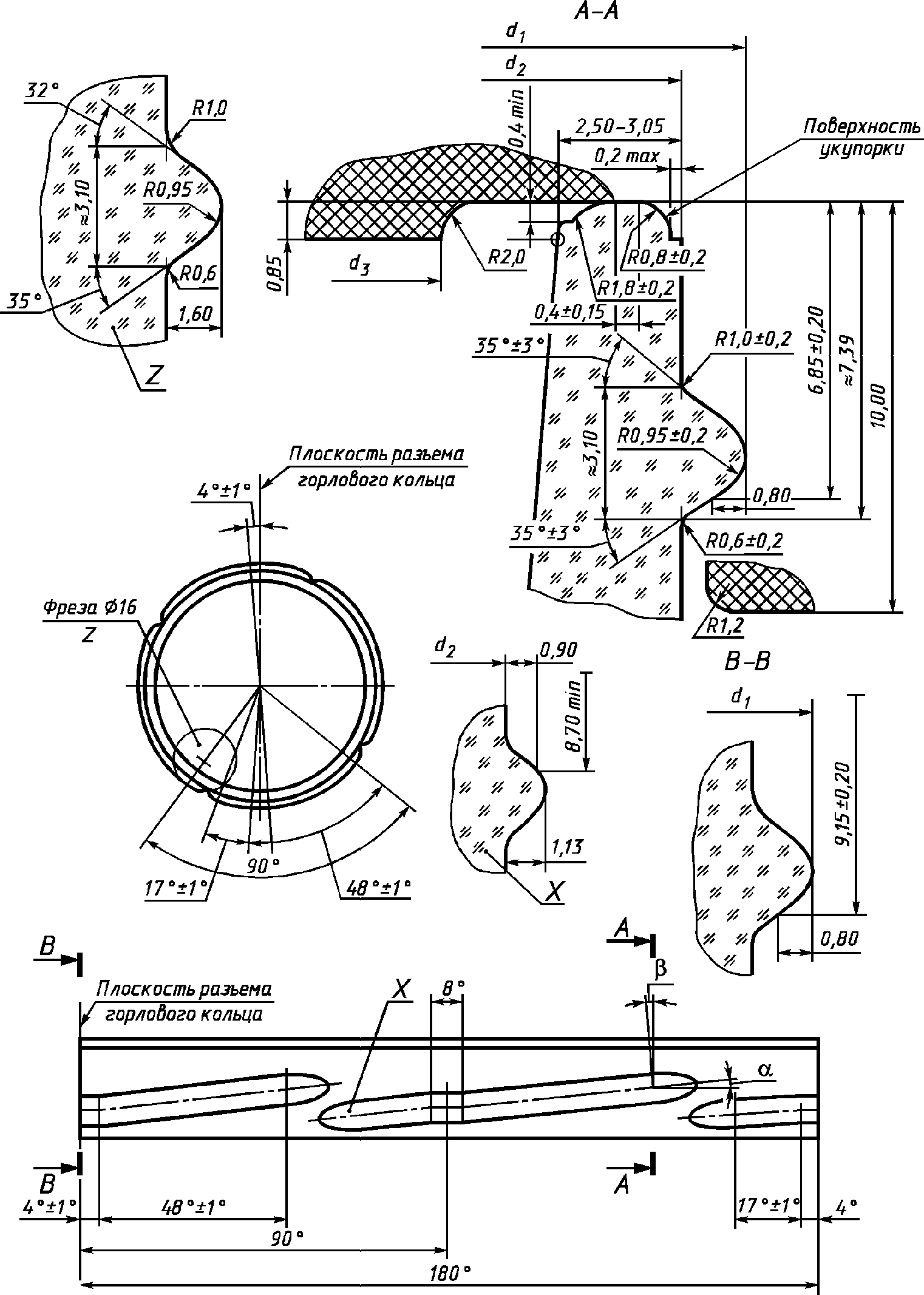

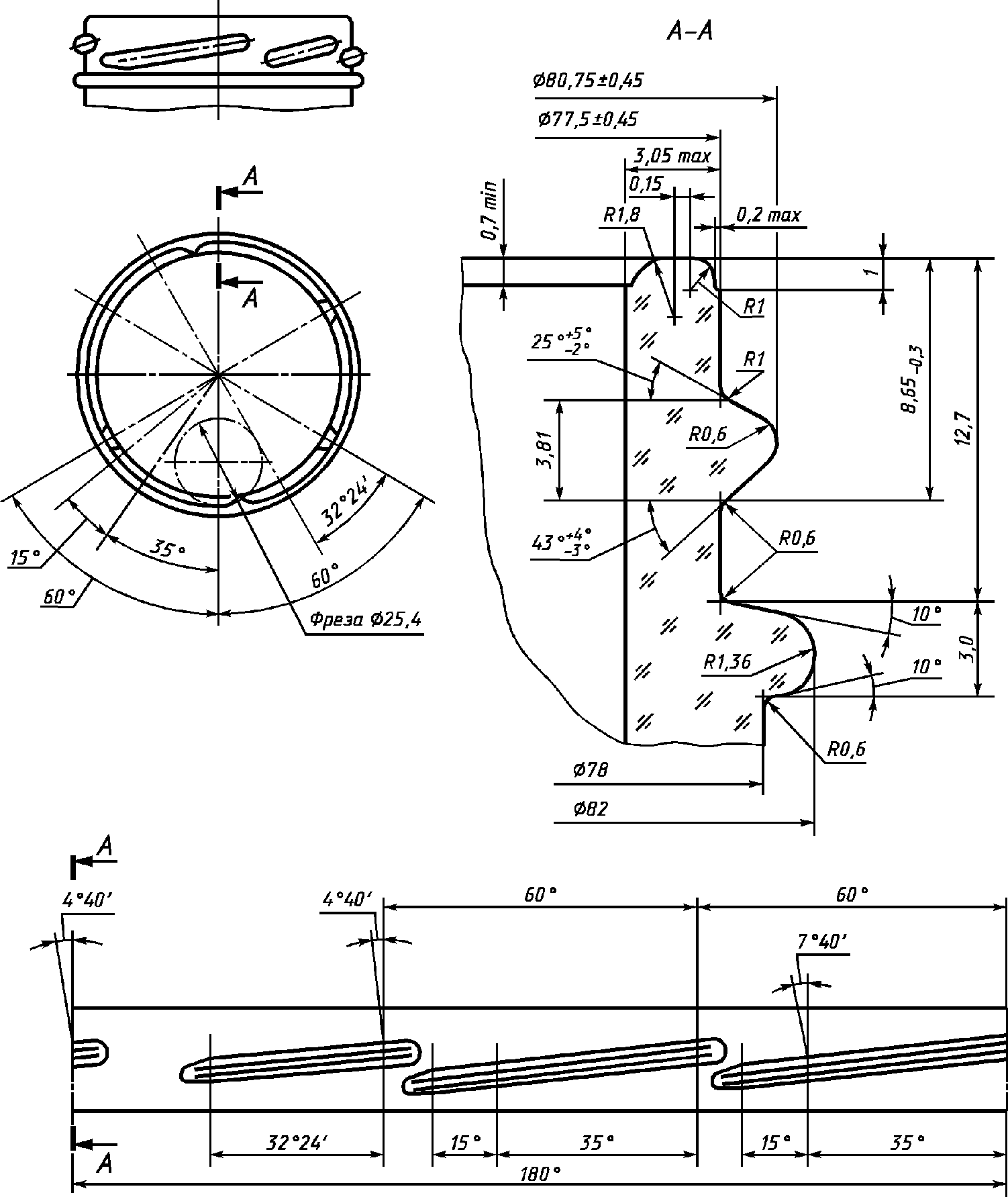

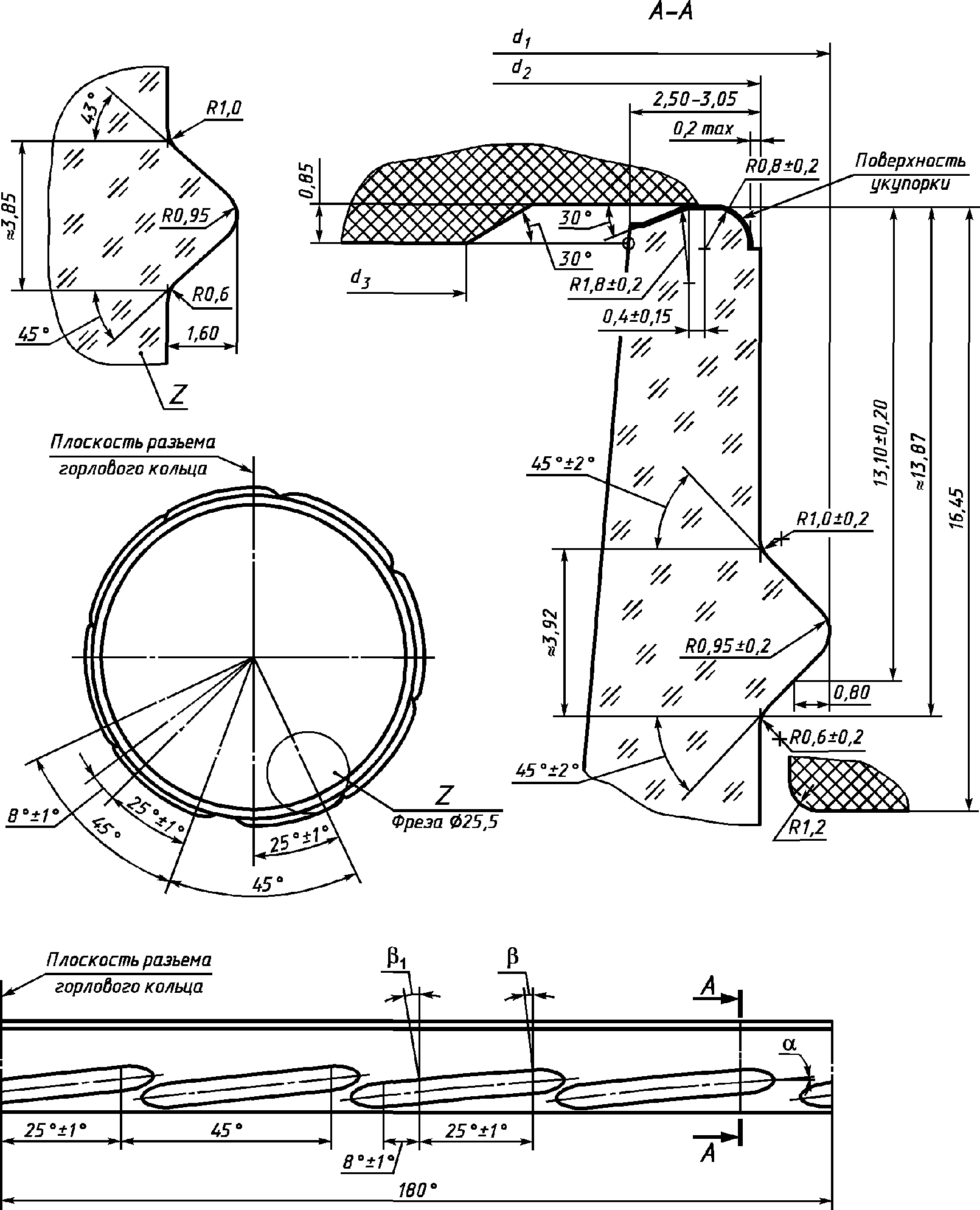

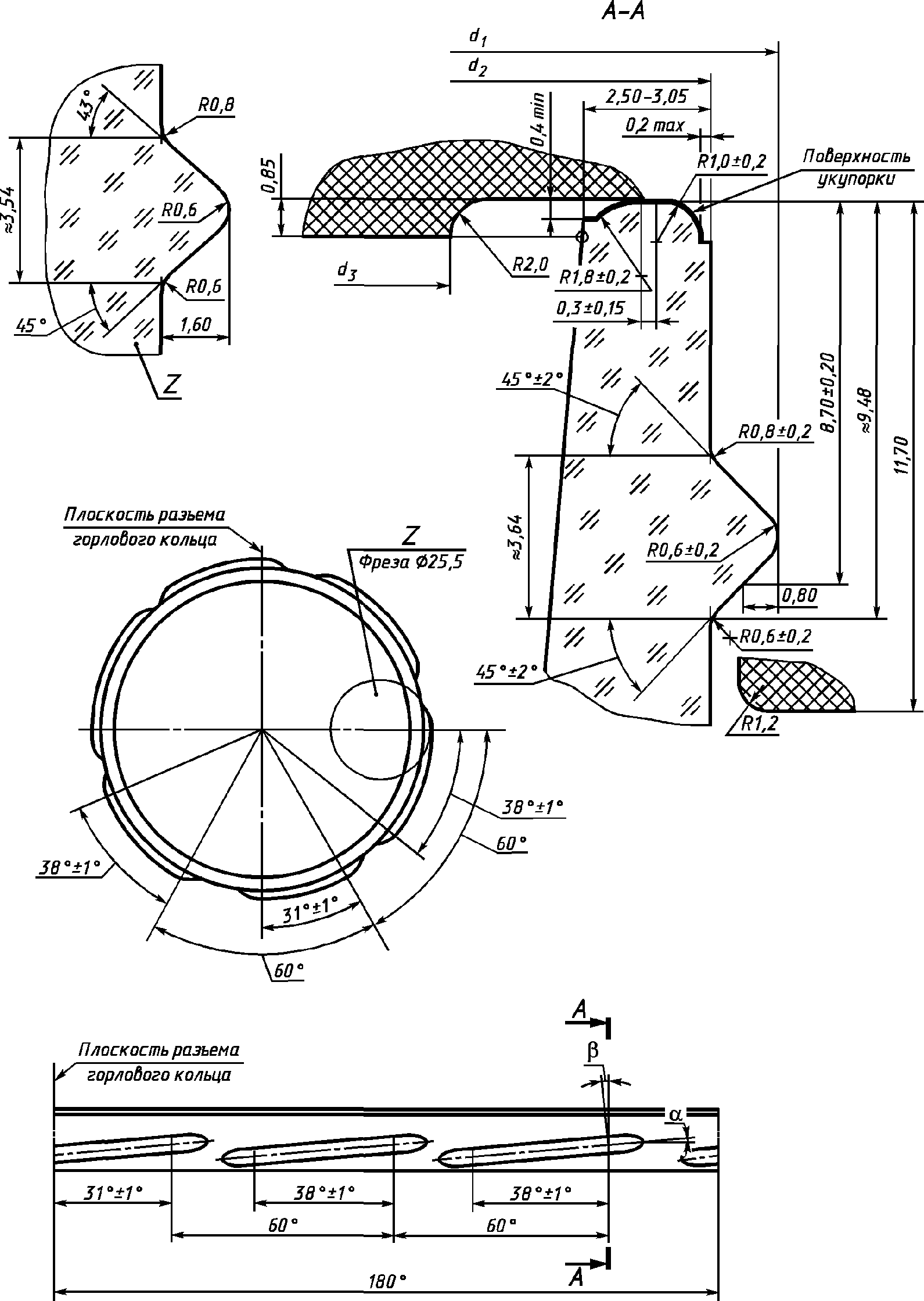

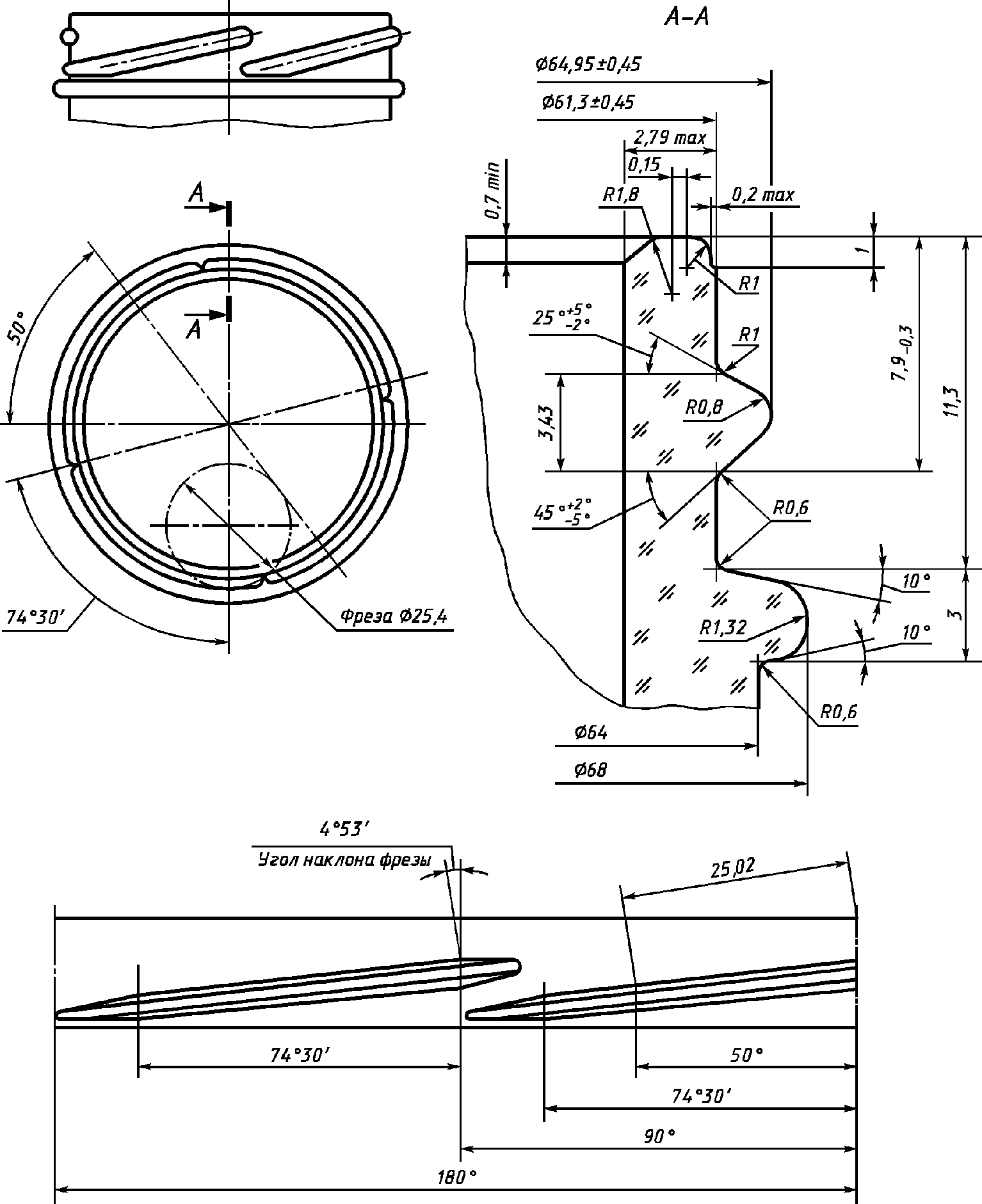

III - резьбовой (рисунки 4 - 11).

4.4 Условные обозначения и размеры венчиков горловины должны соответствовать указанным на рисунках 2 - 11 и в таблицах 2 - 9.

--------------------------------

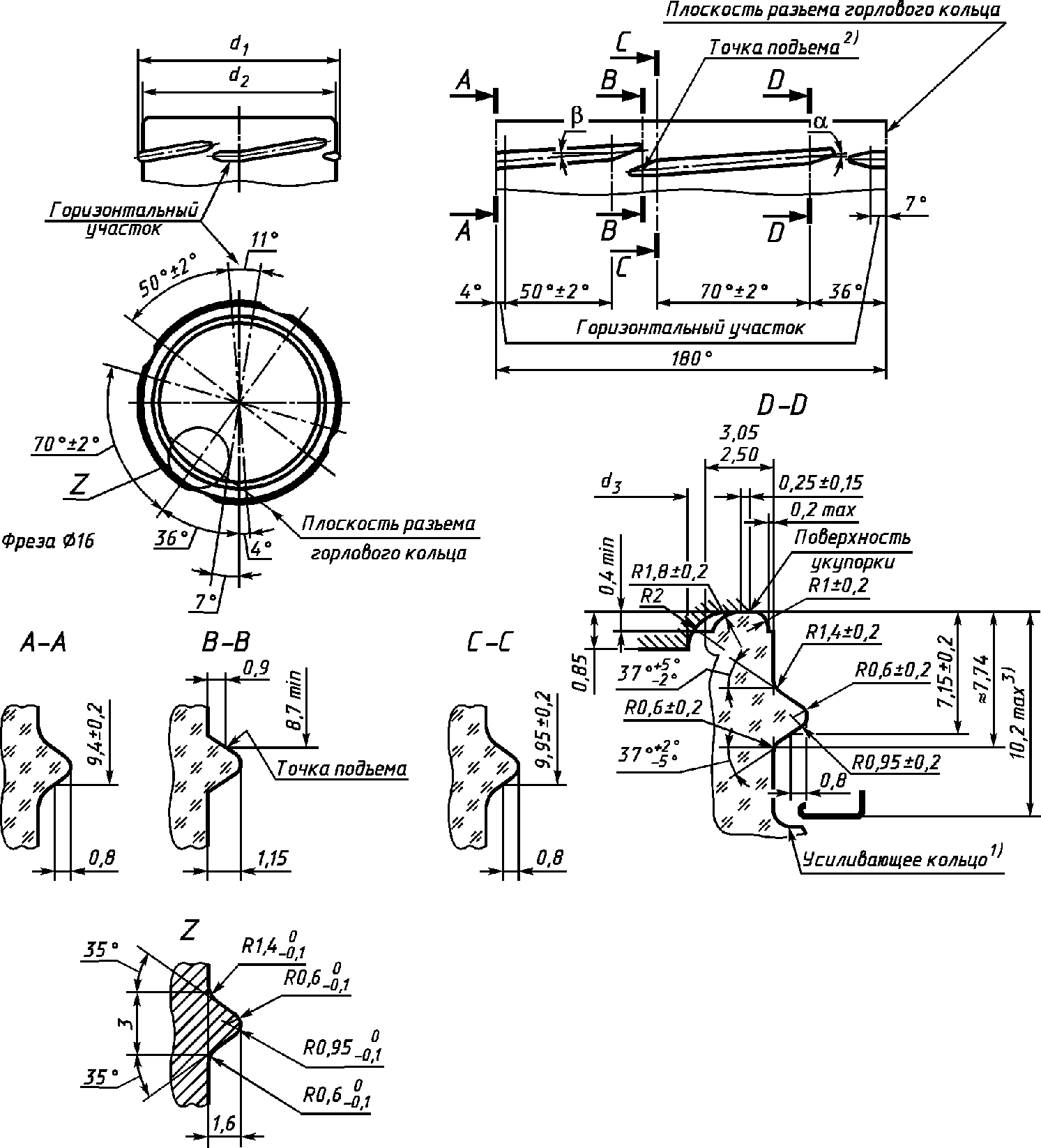

<1> Допускается применять любой тип усиливающего кольца, обеспечивающего достаточный зазор между крышкой и кольцом.

<2> Теоретическая точка, в которой крышка приподнимается при открывании.

<3> Размер определяет положение крышки и гарантирует, что между крышкой и усиливающим кольцом сохраняется достаточное расстояние.

--------------------------------

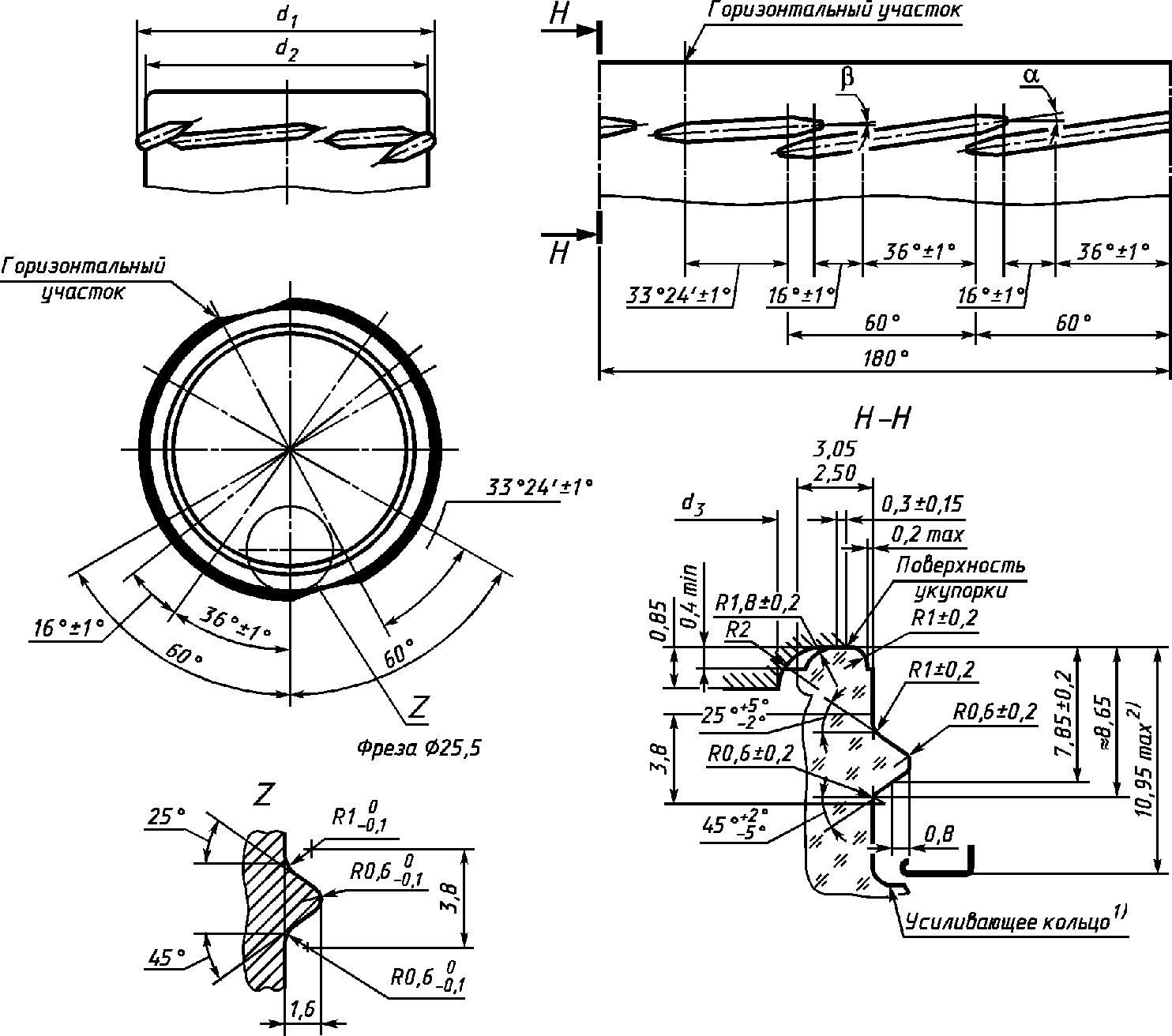

<1> Допускается применять любой тип усиливающего кольца, обеспечивающего достаточный зазор между крышкой и кольцом.

<2> Размер определяет положение крышки и гарантирует, что между крышкой и усиливающим кольцом сохраняется достаточное расстояние.

4.5 Диаметр укупорочного кольца d₁ венчиков горловин типов I, II, наружный диаметр резьбы венчиков типа III относятся к обязательным требованиям по безопасности и являются контролируемыми.

Остальные размеры венчиков горловин даны для изготовления формокомплектов.

4.6 На нижней части корпуса, на плечиках и дне банок допускается нанесение фактурного оформления типа насечек, точек и т.п.

Высота цилиндрической части банок должна быть достаточной для нанесения этикеток, размер которых указывается при заключении договоров.

4.7 На корпусе банок допускается углубление под этикетку до 0,5 мм.

4.8 Условное обозначение банки должно содержать: тип и номер венчика горловины, вместимость банки и обозначение настоящего стандарта.

Пример условного обозначения банки с венчиком горловины типа I, номер 82, вместимостью 500 см³:

То же, с венчиком горловины типа III-4, номер 63, вместимостью 350 см³:

4.9 При разработке новых типов банок предельные отклонения по высоте банок T_H, мм, следует рассчитывать по формуле

где H - номинальный размер общей высоты банки, мм.

Предельные отклонения по диаметру круглых банок T_D, мм, рассчитывают по формуле

где D - диаметр цилиндрической части корпуса банки, мм.

4.10 По качеству банки должны соответствовать требованиям ГОСТ 5717.1.
