Название документа

"ГОСТ 10409-74 (ИСО 4107-95). Межгосударственный стандарт. Колеса автомобильные с разборным ободом. Основные размеры. Общие технические требования"

(утв. и введен в действие Постановлением Госстандарта СССР от 20.09.1974 N 2202)

(ред. от 17.11.1999)

"ГОСТ 10409-74 (ИСО 4107-95). Межгосударственный стандарт. Колеса автомобильные с разборным ободом. Основные размеры. Общие технические требования"
(утв. и введен в действие Постановлением Госстандарта СССР от 20.09.1974 N 2202)
(ред. от 17.11.1999)

Оглавление

ГОСТ 10409-74 (ИСО 4107-95). Межгосударственный стандарт. Колеса автомобильные с разборным ободом. Основные размеры. Общие технические требования

Информационные данные

1. Основные размеры ободьев и элементов крепления колес

2. Технические требования

3а. Методы контроля

3. Маркировка, упаковка и транспортирование

4. Гарантии изготовителя

Приложение. Основные размеры дисков колес, центрируемых по фаскам крепежных отверстий

Примечание ФГУП "Стандартинформ"

Утвержден и введен в действие

Постановлением Государственного

комитета стандартов

Совета Министров СССР

от 20 сентября 1974 г. N 2202

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОЛЕСА АВТОМОБИЛЬНЫЕ С РАЗБОРНЫМ ОБОДОМ

ОСНОВНЫЕ РАЗМЕРЫ. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Automotive wheels with sectional rims. Basic

dimensions. General technical requirements

ГОСТ 10409-74

(ИСО 4107-95)

Список изменяющих документов

(в ред. Изменения N 1, утв. в январе 1984 г.,

Изменения N 2, утв. в декабре 1985 г.,

Изменения N 3, утв. в июне 1988 г.,

Изменения N 4, утв. в июне 1989 г.,

Изменения N 5, утв. Постановлением

Госстандарта России от 17.11.1999 N 415-ст)

Группа Д25

MKC 43.040.50

Дата введения

1 июля 1975 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством автомобильного и сельскохозяйственного машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета стандартов Совета Министров СССР от 20.09.74 N 2202

Изменение N 5 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 15 от 28.05.99)

За принятие изменения проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Беларусь	Госстандарт Беларуси
Грузия	Грузстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3. Стандарт полностью соответствует СТ СЭВ 3731-88 и СТ СЭВ 4932-84

4. Стандарт полностью соответствует международному стандарту ИСО 4107-79

5. ВЗАМЕН ГОСТ 10409-63

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9.014-78	3.4
ГОСТ 5513-97	Вводная часть
ГОСТ 7593-80	2.6
ГОСТ 8430-85 <*>	Вводная часть

--------------------------------

<*> См. примечание ФГУП "СТАНДАРТИНФОРМ" (с. 10).

7. Ограничение срока действия снято по протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94)

8. ИЗДАНИЕ (декабрь 2002 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в январе 1984 г., декабре 1985 г., июне 1988 г., июне 1989 г., ноябре 1999 г. (ИУС 5-84, 4-86, 11-88, 11-89, 2-2000)

Переиздание (по состоянию на март 2008 г.).

Настоящий стандарт распространяется на дисковые и бездисковые колеса с разборным ободом с коническими 5°-ными полками для камерных пневматических шин постоянного давления по ГОСТ 5513, предназначенных для грузовых автомобилей, автобусов, троллейбусов, автомобильных прицепов и полуприцепов, а также для шин по ГОСТ 8430 подъемно-транспортных и строительно-дорожных машин в части основных размеров ободьев.

Транспортные средства и строительно-дорожные машины, производство которых начато до 01.01.90, допускается изготовлять с дисками колес, центрируемыми по фаскам крепежных отверстий в соответствии с приложением.

(Измененная редакция, Изм. N 4, 5).

1. ОСНОВНЫЕ РАЗМЕРЫ ОБОДЬЕВ И ЭЛЕМЕНТОВ КРЕПЛЕНИЯ КОЛЕС

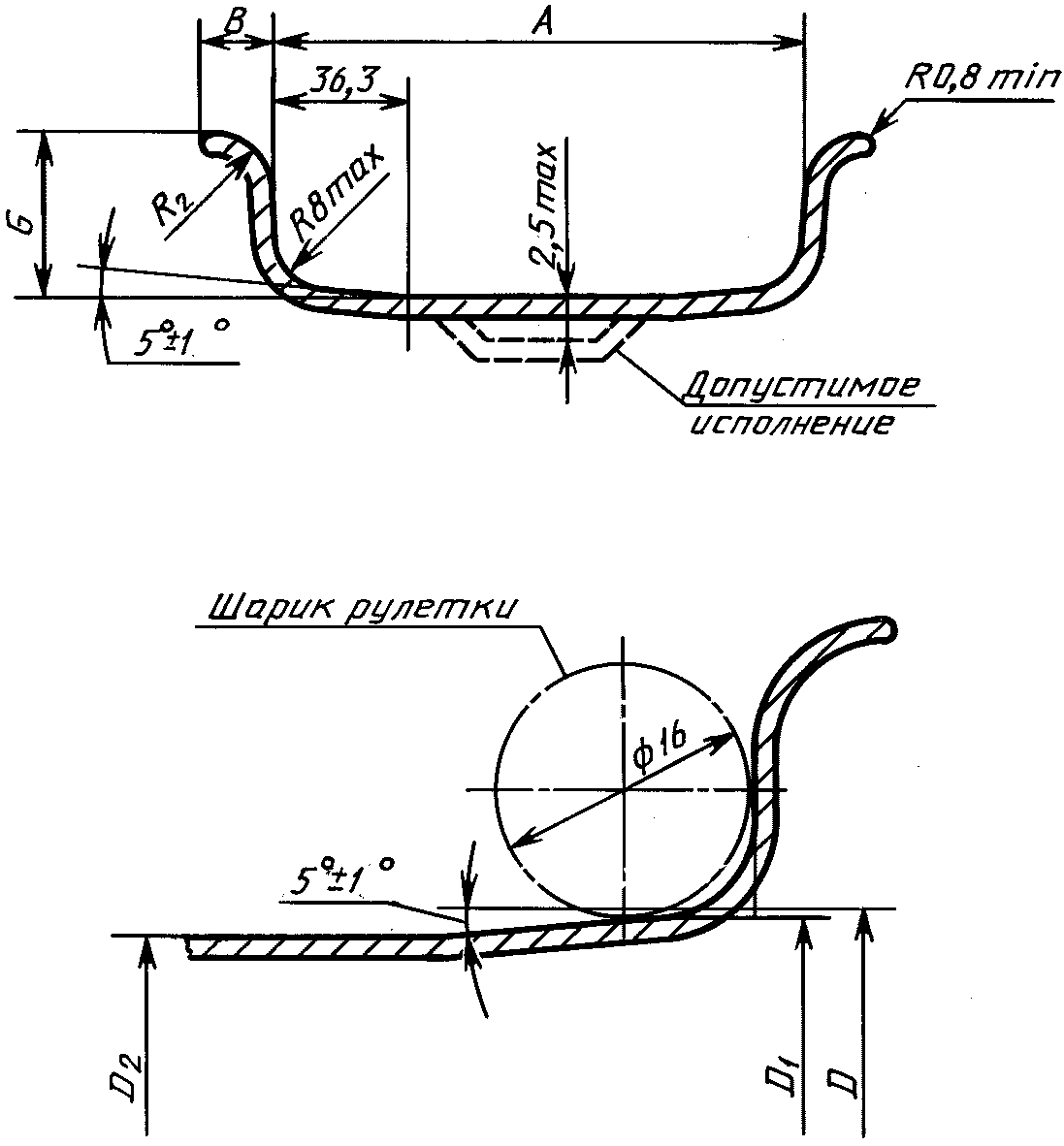

1.1. Основные размеры ободьев должны соответствовать указанным на черт. 1 и в табл. 1, 2:

Черт. 1

Таблица 1

Размеры в миллиметрах

Номинальная ширина обода, дюймы	A		G +/- 1,2	R₂ +/- 2,5	B, не менее
Номинальная ширина обода, дюймы	Номин.	Пред. откл.	G +/- 1,2	R₂ +/- 2,5	B, не менее
5,0	127,0	+/- 2,5	27,9	14,0	16,5
5,5	139,7		30,5	15,2	17,8
6,0	152,4		33,0	16,5	19,1 (18,0)
6,5	165,1		35,6	17,8	20,4
7,0	177,8		36,8 38,1	18,4 19,0	21,0 21,6
7,5	190,5	+/- 3,0	(38,1) 40,6	(19,0) 20,3	(21,6) 22,9
8,0	203,2	+/- 3,0	43,2	21,6	24,2
8,5	215,9	+/- 3,5	45,7 (43,2)	22,9 (21,6)	25,4 (24,2)
9,0	228,6	+/- 3,5	48,3	24,1	26,7
10,0	254,0	+/- 4,7	(43,2) 50,8	(21,6) 25,4	(24,2) 28,0

Примечание. Размеры, приведенные в скобках, для нового проектирования не применять.

Таблица 2

Размеры в миллиметрах

Условное обозначение номинального диаметра обода	D	D₁	Длина окружности +/- 1,2	D₂
15	387,4	386,01	1212,7	381,0
20	514,4	513,01	1611,7	508,0
24	616,0	614,61	1930,9	609,6

(Измененная редакция, Изм. N 1 - 5).

1.2. Размер обода по ширине посадочной полки по стороны съемного бортового кольца должен соответствовать указанному на черт. 2.

--------------------------------

<*> Уменьшение размера по согласованию с шинной промышленностью.

Черт. 2

(Измененная редакция, Изм. N 1).

1.3. Условное обозначение ободьев - по отраслевой нормативно-технической документации (НТД).

(Измененная редакция, Изм. N 4).

1.4. Расположение и размеры вентильного отверстия в основании обода колеса должны соответствовать указанным на черт. 3.

1 - бортовая часть основания обода; 2 - торец замочной части

основания обода

Черт. 3

(Измененная редакция, Изм. N 1, 3).

1.5. При креплении дисковых и бездисковых колес к ступице расстояние между осями сдвоенных колес b₂ должно соответствовать указанному на черт. 4 и в табл. 3. При креплении одинарного дискового колеса вылет диска должен быть равен b₂/2.

Для колес, применяемых только как одинарные, допускается уменьшение вылета диска.

Черт. 4

Таблица 3

Номинальная ширина обода, дюймы	b₂, мм +/- 3	Условное обозначение монтируемых шин
5,0	228	180 - 508
5,0	254 <*>	200 - 508
5,5	238	200 - 508
5,5	254	200 - 508Р <*>
6,0	260	220 - 508; 220 - 508Р
6,0	280 <*>	240 - 508 <>, 240 - 508Р <>, 240 - 381
6,5	284	240 - 508
6,5	304	240 - 508Р
7,0	310	260 - 508, 260 - 381, 260 - 508Р
7,0	324	260 - 508, 260 - 381, 260 - 508Р, 280 - 508Р
7,5	324	280 - 508, 280 - 508Р
7,5	330	280 - 508, 280 - 508Р
8,0	334	300 - 508, 280 - 508Р
8,0	350 <*>	300 - 508Р <*>
8,5	370	320 - 508, 300 - 508Р, 320 - 508Р <*>
	350 <*>	300 - 508Р, 320 - 508 <*>
	334 <*>	300 - 508
9,0	388	320 - 508Р

--------------------------------

<*> Допускается применять в технически обоснованных случаях по согласованию с шинной промышленностью.

(Измененная редакция, Изм. N 1 - 5).

1.6. (Исключен, Изм. N 4).

1.7. (Исключен, Изм. N 3).

1.8. (Исключен, Изм. N 4).

1.9. (Исключен, Изм. N 2).

1.10. Размеры замочной части обода (типоразмеров от 7,0 до 8,5), определяющие их посадку на ступицу для бездисковых колес, должны выбираться в соответствии с черт. 10 и табл. 5.

A/2 - размер от центра основания обода до бортовой закраины;

E - размер от центра основания обода до торца замочной

части; C - размер для построения посадочного конуса

Черт. 10 <*>

--------------------------------

<*> Черт. 5 - 7. (Исключены, Изм. N 4). Черт. 8, 9. (Исключены, Изм. N 2).

Таблица 5

Размеры в миллиметрах

Условное обозначение обода	Внутренний диаметр бурта замочной части D₇	Внутренний диаметр посадочной поверхности D₈, не менее	C	E
7,0 - 15	345	363	47	111,5
7,0 - 20	472	490	47	111,5
7,5 - 20	470	490	48	116,0
8,0 - 20		489	50	125,0
8,5 - 20		489	50	131,5

(Измененная редакция, Изм. N 1 - 3, 5).

1.11, 1.12. (Исключены, Изм. N 4).

1.13. Присоединительные размеры крепления одинарных и сдвоенных дисковых колес на ступице с центрированием дисков по центральному отверстию должны соответствовать указанным на черт. 14 и в табл. 6а.

Черт. 14 <*>

--------------------------------

<*> Черт. 11 - 13. (Исключены, Изм. N 4).

Таблица 6а

Размеры в миллиметрах

Номинальная ширина обода, дюймы	Диаметр расположения осей крепежных отверстий D₁₂	Диаметр крепежного отверстия D₁₃ + 1,0	Диаметр центрального отверстия D₁₄ + 0,2	Диаметр привалочной плоскости диска D₁₅, не менее	Внутренний посадочный диаметр ступицы D_l6 - 0,2	Наружный посадочный диаметр ступицы D₁₇ - 5,0	Число крепежных отверстий
5,0	205,0	21,0	161,0	255,0	160,8	250,0	6
5,5; 6,0; 6,5	222,25	24,0	160,0	275,0	159,8	270,0	6
6,0; 6,5; 7,0; 7,5; 8,0	275,0	24,0	221,0	325,0	220,8	320,0	8
7,0; 7,5; 8,0; 8,5; 9,0; 10,0	285,75	26,0	220,0	345,0	219,8	340,0	10
7,0; 7,5; 8,0; 8,5; 9,0; 10,0	335,0	26,0	281,0	390,0	280,8	385,0	10

Примечание. Допускалось до 1 января 1994 г. по согласованию с потребителем предельное отклонение диаметра D₁₄ плюс 0,6 мм.

(Измененная редакция, Изм. N 2 - 5).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Колеса должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам и технической документации, утвержденным в установленном порядке.

2.2. На посадочной для бортов шин поверхности обода не допускаются выступы сварного шва, выбоины и другие неровности размером более 0,5 мм. Бортовое и замочное кольца не должны иметь острых кромок, обращенных к борту шины.

(Измененная редакция, Изм. N 1).

2.3. На вентильном отверстии острые кромки со стороны, обращенной к шине, и заусенцы с противоположной стороны не допускаются.

(Измененная редакция, Изм. N 2).

2.4. Крепежные отверстия дисков колес должны быть равномерно расположены по окружности. Смещение осей отверстий и фасок от номинального положения по окружности не должно превышать допуска на диаметр расположения крепежных отверстий.

2.5. Биение обода на участках, прилегающих к шине, не должно превышать указанного в табл. 7.

Таблица 7

Условное обозначение обода	Допускаемое биение, мм
Условное обозначение обода	радиальное	осевое
От 5,0 - 15 до 6,5 - 20 включ.	2,5	2,0
От 7,0 - 15 до 7,0 - 20 включ.	2,5	2,5
От 7,5 - 15 до 8,5 - 20 включ.	3,0	2,5
От 9,0 - 20 до 10,0 - 24 включ.	5,0	5,0

Примечание. Допускаемое биение ободьев в сборе с диском устанавливается в технической документации, утвержденной в установленном порядке.

(Измененная редакция, Изм. N 1, 2 - 4).

2.6. Окраска колес - по ГОСТ 7593.

2.7. Ресурс колес - не менее ресурса транспортного средства.

2.6, 2.7. (Введены дополнительно, Изм. N 1).

3а. МЕТОДЫ КОНТРОЛЯ

3а.1. (Исключен, Изм. N 3).

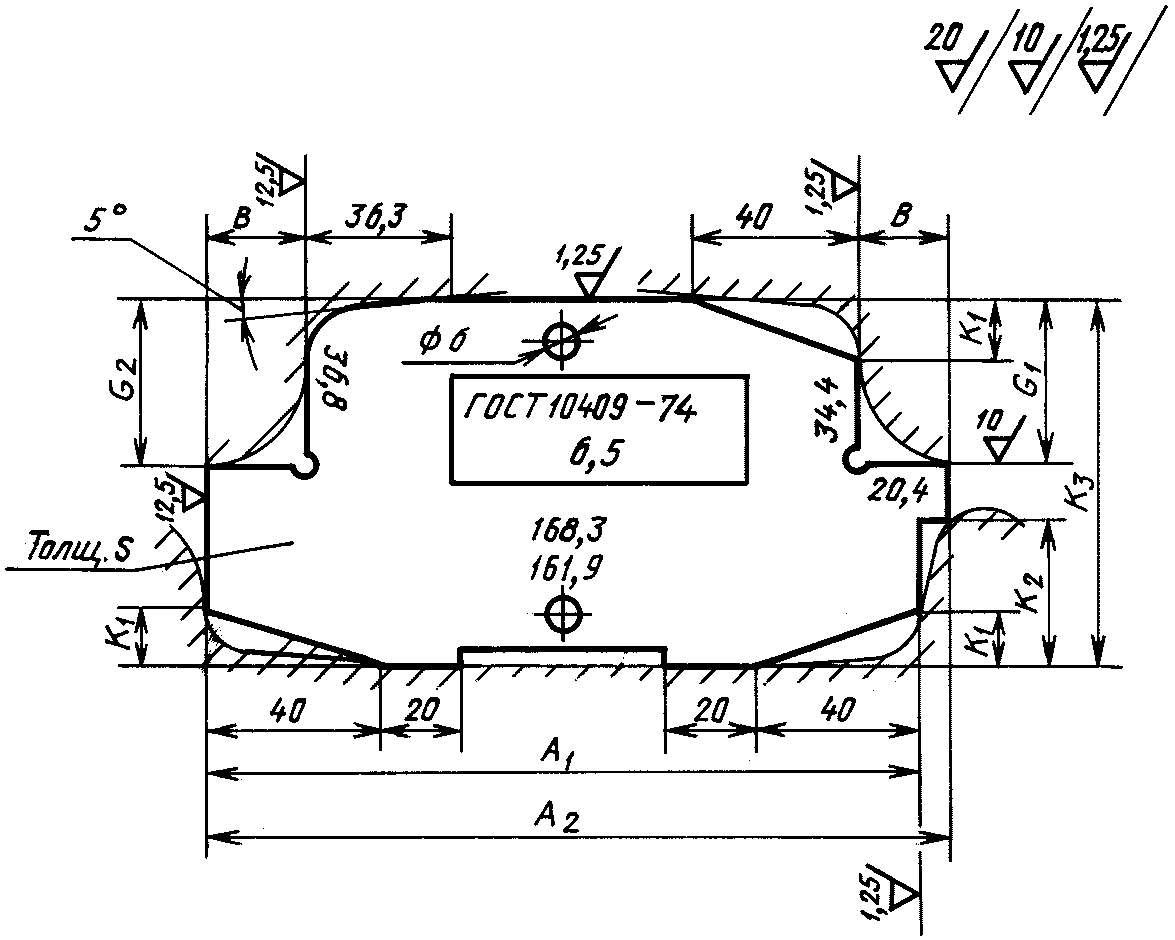

3а.2. Контроль профиля обода следует проводить шаблонами, размеры которых приведены на черт. 15 и в табл. 8.

Черт. 15

Таблица 8

Размеры в миллиметрах

Номинальная ширина обода, дюймы	A₁ + 0,1	A₂ - 0,1	B + 0,1	G₁ + 0,1	G₂ - 0,1	K₁	K₂	K₃
5,0	123,8	130,2	16,5	26,7	29,1	10,5	25,0	65,0
5,5	136,5	142,9	17,8	29,3	31,7		29,0	70,0
6,0	149,2	155,6	19,1	31,8	34,2		31,0	75,0
6,5	161,9	168,3	(18,0)			12,5
			20,4	34,4	36,8		33,0	80,0
7,0	174,6	181,0	21,0	35,6	38,0		34,0	85,0
			21,6	36,9	39,3		35,0
7,5	187,3	193,7	(21,6) 22,9	(36,9) 39,4	(39,3) 41,8		(35,0) 37,0	(85,0) 90,0
			24,2	42,0	44,4		40,0	95,0
8,0	200,0	206,4
8,5	212,3	219,5
			25,4	44,5	46,9		42,0	100,0
9,0	225,0	232,2	26,7	47,1	49,5		45,0	110,0
			(24,2)	(42,0)	(44,4)		(40,0)	(95,0)
10,0	249,3	258,7
			28,0	19,6	52,0		47,0	115,0

Примечание. Размеры, приведенные в скобках, для нового проектирования не применять.

Допускается контроль каждого размера профиля обода проводить разными шаблонами.

На шаблоне должны быть указаны:

- условное обозначение профиля обода;

- обозначение стандарта;

- размеры профиля обода A₁, A₂, B, G₁ и G₂ по примеру, указанному для профиля обода 6,5 (см. черт. 15).

Размеры A₁ и A₂ контролируют только у разъемных по радиусу ободьев с неотъемными бортовыми закраинами.

(Измененная редакция, Изм. N 1, 3, 4).

3а.3. Контроль длины окружности посадочной полки обода следует проводить со стороны бортовой части основания обода шариковой рулеткой, настроенной по контрольному кольцу диаметром D₁ в соответствии с черт. 1 и табл. 2.

Допускается применять плоскую рулетку.

3а.4. Проверку на соответствие требованиям пп. 1.2, 1.4, 1.5, 1.10 и 1.11 проводят универсальными средствами измерений.

3а.3, 3а.4. (Введены дополнительно, Изм. N 1).

3а.5. Проверку на соответствие требованиям п. 2.5 следует проводить на участках основания обода, указанных на черт. 16, относительно базовых поверхностей, по которым производится установка колес на ступицу транспортного средства.

Допускается контроль осевого биения проводить с внешней стороны бортовой закраины, исключая зону сварного шва с длиной дуги по 50 мм в обе стороны от сварного шва.

Черт. 16

(Измененная редакция, Изм. N 4).

3. МАРКИРОВКА, УПАКОВКА И ТРАНСПОРТИРОВАНИЕ

3.1. Колеса и детали, входящие в него, должны иметь маркировку, выполненную шрифтом высотой не менее 5 мм и содержащую следующие данные:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение обода;

- год и месяц выпуска.

3.2. (Исключен, Изм. N 1).

3.3. Колеса допускается перевозить транспортом любого вида.

3.4. Консервация при длительном хранении неокрашенных колес - по ГОСТ 9.014.

(Измененная редакция, Изм. N 1).

4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

4.1. Предприятие-изготовитель гарантирует соответствие ободьев колес требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.

(Измененная редакция, Изм. N 1).

4.2. Гарантийный срок эксплуатации ободьев колес - 36 мес при пробеге не более 80000 км со дня ввода в эксплуатацию.

(Измененная редакция, Изм. N 2).

Приложение

Справочное

ОСНОВНЫЕ РАЗМЕРЫ ДИСКОВ КОЛЕС, ЦЕНТРИРУЕМЫХ ПО ФАСКАМ

КРЕПЕЖНЫХ ОТВЕРСТИЙ

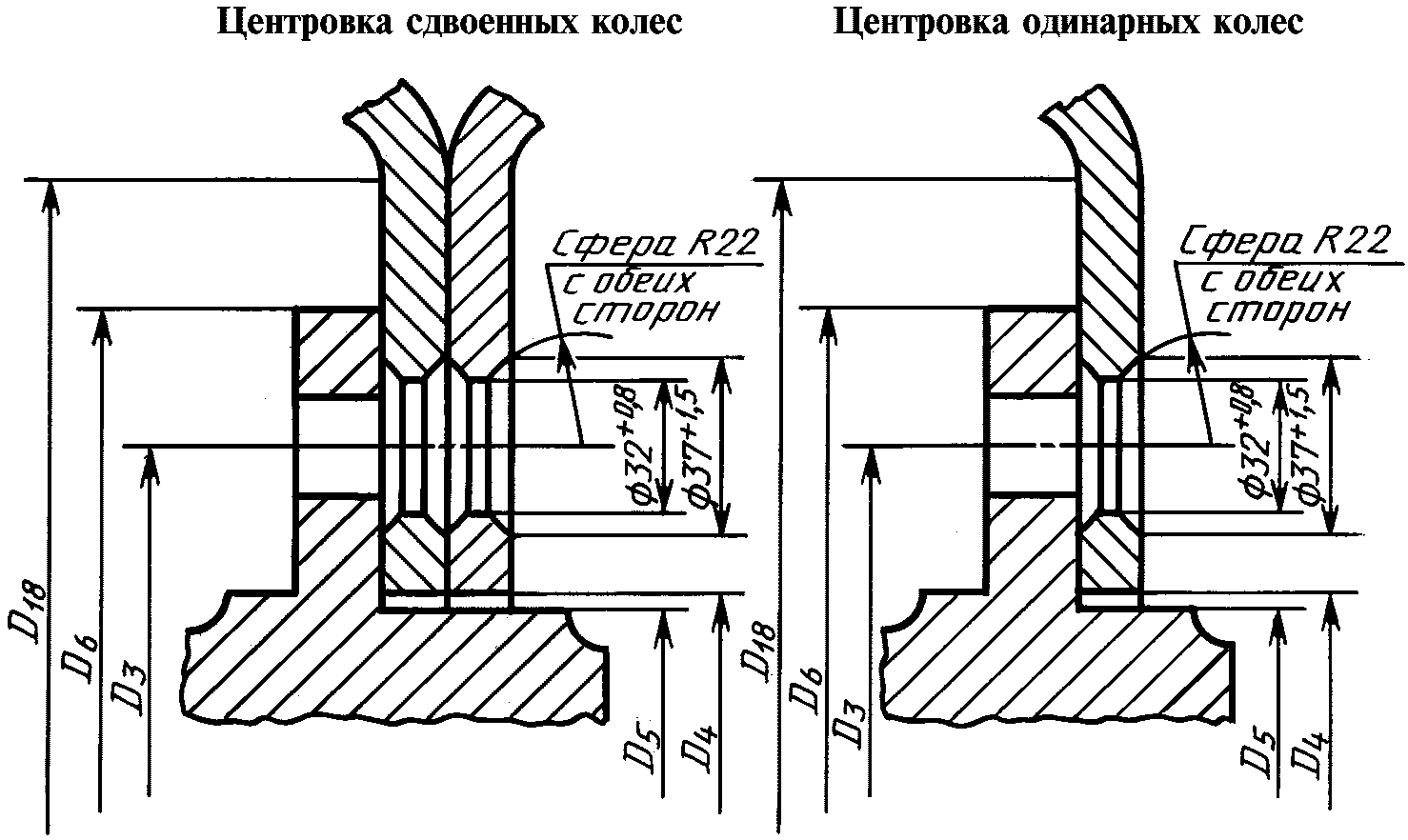

1. Присоединительные размеры дисков одинарных и сдвоенных колес и ступиц должны соответствовать указанным на чертеже и в таблице.

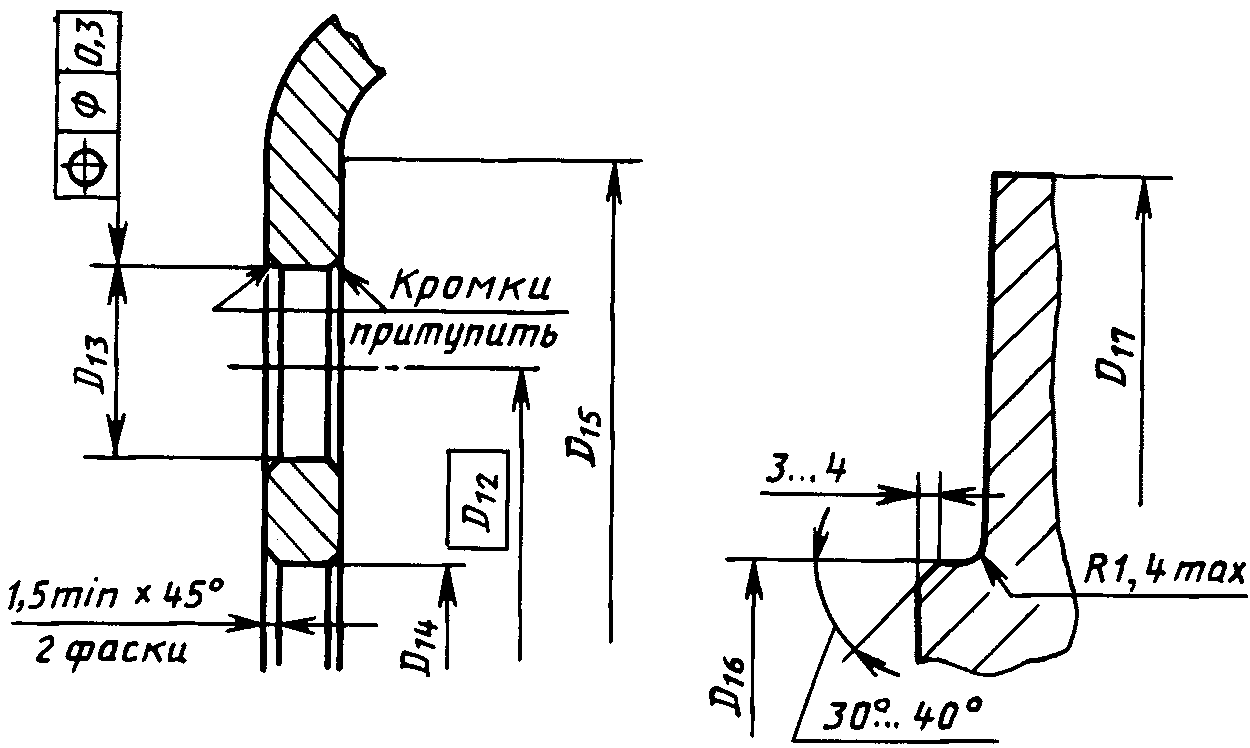

2. Размеры крепежных отверстий в дисках колес должны соответствовать указанным на чертеже.

Размеры в миллиметрах

Номинальная ширина обода, дюймы	Диаметр расположения осей крепежных отверстий D₃		Диаметр центральных отверстий дисков D₄ + 0,8	Внутренний посадочный диаметр ступицы D₅, не более	Наружный посадочный диаметр ступицы D₆, не более	Число крепежных отверстий
Номинальная ширина обода, дюймы	Номин.	Пред. откл.	Диаметр центральных отверстий дисков D₄ + 0,8	Внутренний посадочный диаметр ступицы D₅, не более	Наружный посадочный диаметр ступицы D₆, не более	Число крепежных отверстий
5,0; 5,5	222,25	+/- 0,15	163	159	270	6
6,0	222,25	+/- 0,15	163	160	270	6
6,0	275,00	+/- 0,20	214	210	345	8
6,5	222,25	+/- 0,15	163	160	272	6
6,5	275,00	+/- 0,20	214	210	345	8
7,0	275,00	+/- 0,20	214	210	325	8
	286,00 <*>		222	218	325	10
	335,00		272	268	385	10
7,5	275,00	+/- 0,20	214	210	345	8
7,5	335,00	+/- 0,20	272	268	385	10
8,0	275,00	+/- 0,20	214	210	345	8
8,0	335,00	+/- 0,20	272	268	385	10
8,5	286,00 <*>	+/- 0,20	222	218	345	10
8,5	335,00	+/- 0,20	272	268	385	10
9,0	286,00 <*>	+/- 0,20	222	218	345	10
9,0	335,00	+/- 0,20	272	268	385	10

--------------------------------

<*> Не допускается применять для вновь проектируемых автомобилей.

Примечание. Диаметр привалочной плоскости D₁₈ определяют из условия D₁₈ >= D₆ + 5 мм.

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. N 3 - 5).

ПРИМЕЧАНИЕ ФГУП "СТАНДАРТИНФОРМ"

Указанный в разделе "Информационные данные" к ГОСТ 10409-74 (ИСО 4107-95) ГОСТ 8430-85 заменен на ГОСТ 8430-2003.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/46/gost_57802.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
