ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЕМНИ ПРИВОДНЫЕ КЛИНОВЫЕ НОРМАЛЬНЫХ СЕЧЕНИЙ
ОСНОВНЫЕ РАЗМЕРЫ И МЕТОДЫ КОНТРОЛЯ
V-belts of standard cross-sections. Basic dimensions
and control methods
ГОСТ 1284.1-89
(СТ СЭВ 4481-84)
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 20.12.1991 N 2029)
ОКП 25 6300
Срок действия
с 1 января 1991 года
до 1 января 1996 года
Информационные данные
1. Разработан и внесен Министерством химической и нефтеперерабатывающей промышленности СССР.
Разработчики:
А.Г. Чиварзин, В.Я. Меняк, В.П. Шпаков, В.А. Журов, Л.Е. Ветрова, Э.А. Старостина, Н.Я. Сидорова, И.Н. Судакова, С.В. Никаноров, В.А. Чибисов, Ю.Ф. Денисов, С.И. Черственкова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.12.89 N 4109.
3. Срок первой проверки - 1995 г.; периодичность проверки - 5 лет.
4. Стандарт полностью соответствует СТ СЭВ 4481-84.
5. Стандарт полностью соответствует международным стандартам ИСО 1081-80, ИСО 4183-80 и ИСО 4184-80.
6. Взамен ГОСТ 1284.1-80, ГОСТ 10286-75 в части основных размеров и методов контроля.
7. Ссылочные нормативно-технические документы:
Обозначение НТД, на который дана ссылка
Номер пункта, Приложения
ГОСТ 15152-69
Настоящий стандарт распространяется на бесконечные резинотканевые (кордтканевые и кордшнуровые) приводные клиновые ремни нормальных сечений, предназначенные для приводов станков, промышленных установок и сельскохозяйственных машин, работающих при температуре окружающего воздуха:
от минус 30 до плюс 60 °C - для умеренного и тропического климата;
от минус 60 до плюс 40 °C - для холодного и очень холодного климата
и устанавливает их размеры и методы контроля.
Требования настоящего стандарта, за исключением п. п. 1.3, 1.5, являются обязательными.
(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 20.12.1991 N 2029)
1. ОСНОВНЫЕ РАЗМЕРЫ
1.1. Размеры сечений ремней должны соответствовать указанным на черт. 1 и в табл. 1.
- расчетная ширина ремня, мм; W - ширина большего
основания ремня, мм; T - высота ремня, мм; - угол клина
ремня, равный (40 +/- 1)°
Черт. 1
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 20.12.1991 N 2029)
За расчетную ширину принимают ширину поперечного сечения ремня, находящегося под натяжением, на уровне нейтральной линии.
Таблица 1
Размеры, мм
Обозначение сечения ремня
W (справочный)
T
Номин.
Пред. откл.
Номин.
Пред. откл.
Z(O)
8,5
+0,4
10
6,0
+/- 0,3
-0,3
A
11,0
+0,6
13
8,0
+/- 0,4
-0,4
B(Б)
14,0
+0,7
17
11(10,5)
+/- 0,5
-0,5
C(В)
19,0
+0,8
22
14(13,5)
+/- 0,5
-0,5
D(Г)
27,0
+0,9
32
19,0(20)
+/- 0,6
-0,6
E(Д)
32,0
+1,0
38(40)
23,5(25)
+/- 0,7
-0,7
EO(Е)
42,0
+1,0
50
30,0
+/- 0,8
-0,8
40 x 20
35,0
+1,0
40
20,0
+/- 0,7
-0,7
Примечания:
1. Для вновь проектируемых приводов ремни сечений EO(Е) и 40 x 20 не применять.
2. Ремни с размерами, указанными в скобках, изготовляют до 01.01.95.
3. Предельные отклонения размеров сечения ремней приведены только для проектирования технологической оснастки и измерительных шкивов.
1.2. Расчетные длины ремней, измеренные под натяжением, и разность расчетной и внутренней длин ремней должны соответствовать указанным в табл. 2.
Таблица 2
Расчетная длина ремня
Сечение ремня
Z(O)
A
B(Б)
C(В)
D(Г)
E(Д)
EO(Е)
40 x 20
400
+
-
-
-
-
-
-
-
(425)
+
-
-
-
-
-
-
-
450
+
-
-
-
-
-
-
-
(475)
+
-
-
-
-
-
-
-
500
+
-
-
-
-
-
-
-
(530)
+
+
-
-
-
-
-
-
560
+
+
-
-
-
-
-
-
(600)
+
+
-
-
-
-
-
-
630
+
+
+
-
-
-
-
-
(670)
+
+
+
-
-
-
-
-
710
+
+
+
-
-
-
-
-
(750)
+
+
+
-
-
-
-
-
800
+
+
+
-
-
-
-
-
(850)
+
+
+
-
-
-
-
-
900
+
+
+
-
-
-
-
-
(950)
+
+
+
-
-
-
-
-
1000
+
+
+
-
-
-
-
-
(1060)
+
+
+
-
-
-
-
-
1120
+
+
+
-
-
-
-
-
(1180)
+
+
+
-
-
-
-
-
1250
+
+
+
-
-
-
-
-
(1320)
+
+
+
-
-
-
-
-
1400
+
+
+
-
-
-
-
-
(1500)
+
+
+
-
-
-
-
-
1600
+
+
+
-
-
-
-
-
(1700)
+
+
+
-
-
-
-
-
1800
+
+
+
+
-
-
-
-
(1900)
+
+
+
+
-
-
-
-
2000
+
+
+
+
-
-
-
-
(2120)
+
+
+
+
-
-
-
-
2240
+
+
+
+
+
-
-
-
(2360)
+
+
+
+
+
-
-
-
2500
+
+
+
+
+
-
-
-
(2650)
+
+
+
+
+
-
-
-
2800
+
+
+
+
+
-
-
+
(3000)
+
+
+
+
+
-
-
+
3150
+
+
+
+
+
-
-
+
(3350)
-
+
+
+
+
-
-
+
3550
-
+
+
+
+
-
-
+
(3750)
-
+
+
+
+
-
-
+
4000
-
+
+
+
+
+
-
+
(4250)
-
+
+
+
+
+
-
+
4500
-
+
+
+
+
+
-
+
(4750)
-
-
+
+
+
+
-
+
5000
-
-
+
+
+
+
-
+
(5300)
-
-
+
+
+
+
-
+
5600
-
-
+
+
+
+
-
+
(6000)
-
-
+
+
+
+
-
+
6300
-
-
+
+
+
+
+
-
(6700)
-
-
+
+
+
+
+
+
7100
-
-
-
+
+
+
+
+
(7500)
-
-
-
+
+
+
+
+
8000
-
-
-
+
+
+
+
+
(8500)
-
-
-
+
+
+
+
-
9000
-
-
-
+
+
+
+
-
(9500)
-
-
-
+
+
+
+
-
10000
-
-
-
+
+
+
+
-
(10600)
-
-
-
+
+
+
+
-
11200
-
-
-
-
+
+
+
-
(11800)
-
-
-
-
+
+
+
-
12500
-
-
-
-
+
+
+
-
(13200)
-
-
-
-
+
+
+
-
14000
-
-
-
-
+
+
+
-
(15000)
-
-
-
-
+
+
+
-
16000
-
-
-
-
-
+
+
-
(17000)
-
-
-
-
-
+
+
-
18000
-
-
-
-
-
+
+
-
Разность между расчетной и внутренней длиной ремня
25
33
40
59
76
95
120
84
Примечания:
1. Ремни с размерами, указанными в скобках, допускается применять в технически обоснованных случаях.
2. По согласованию изготовителя с потребителем для импортного оборудования допускается применять ремни других длин.
За расчетную длину принимают длину ремня на уровне нейтральной линии.
За внутреннюю длину принимают длину ремня по меньшему основанию.
1.3. Для станков, сельскохозяйственных машин и оборудования, находящихся в эксплуатации, допускается изготовлять ремни с длинами, приведенными в Приложении 1.
1.4. Предельные отклонения по длине ремней и наибольшая разность длин комплектуемых ремней приведены в табл. 3. Ремни комплектуют по ГОСТ 1284.2.
Таблица 3
Размеры, мм
Наибольшая разность длин ремней одной группы для передач
Номин.
Пред. откл.
для движущихся сельхозмашин
для станков промышленных установок и стационарных сельхозмашин
повышенной точности
общего применения
До 850
+8
+14
2
-4
-8
900 - 1180
+10
+14
2
-6
-10
1250 - 1400
+12
+16
2
4
-8
-12
1500 - 1900
+16
+24
2
4
-12
-12
1950 - 3150
+20
+28
4
8
-12
-12
3200 - 4250
+26
+36
5
10
-14
-14
4350 - 5000
+30
+42
6
12
-18
-18
5300 - 6700
+/- 24
+48
6
12
-24
7100 - 10000
+/- 32
+64
8
16
-32
10600 - 18000
+/- 48
96
9
18
-48
1.5. Расчетная масса 1 м ремня и площадь сечения приведены в Приложении 2.
Примеры условных обозначений ремней при заказе
Ремень сечения C(В) с расчетной длиной 2500, IV класса, эксплуатируемый в районах с умеренным климатом:
Ремень C(В)-2500 IV ГОСТ 1284.1-89
То же, для передач повышенной точности движущихся сельскохозяйственных машин:
Ремень C(В)-2500 IV ПСх ГОСТ 1284.1-89
То же, для районов с холодным и очень холодным климатом:
Ремень C(В)-2500 IV ПСх ХЛ ГОСТ 1284.1-89
(примеры в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 20.12.1991 N 2029)
Условное обозначение ремней для районов с тропическим климатом дополняют индексом в соответствии с ГОСТ 15152.
Допускается вместо расчетной длины ремня указывать внутреннюю длину, при этом в условное обозначение вводится символ "вн".
Примечание. Исключено с 1 июля 1992 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 20.12.1991 N 2029.
2. МЕТОДЫ КОНТРОЛЯ
2.1. Размеры ремней контролируют при температуре (23 +/- 5) °C и не ранее, чем через 8 ч с момента изготовления ремней.
2.2. Расчетную длину ремней измеряют на стенде, состоящем из двух измерительных шкивов с одинаковыми диаметрами под натяжением (черт. 2).
Черт. 2
К одному из шкивов прилагают усилие F, создаваемое грузами. Для равномерного распределения натяжения и правильной посадки ремня шкивы должны быть провернуты не менее трех оборотов.
Допускается ремни больших длин измерять на стенде с четырьмя шкивами (черт. 3).
Черт. 3
Натяжение ремней F и расчетные диаметры измерительных шкивов должны соответствовать указанным в табл. 4.
Таблица 4
Обозначение сечения ремня
F, Н (кгс)
Расчетная длина окружности шкива,
Номин.
Пред. откл.
Z(О)
108(11)
+/- 1,0(0,1)
57,3
180
A
196(20)
+/- 2,0(0,2)
95,5
300
B(Б)
294(30)
+/- 3,0(0,3)
127,3
400
C(В)
735(75)
+/- 7,0(0,7)
222,8
700
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 20.12.1991 N 2029)
D(Г)
1372(140)
+/- 15,0(1,5)
318,3
1000
E(Д)
1764(180)
+/- 20,0(2,0)
573,2
1800
EO(Е)
2842(290)
+/- 30,0(3,0)
795,8
2500
40 x 20
1372(140)
+/- 20,0(2,0)
318,3
1000
Расчетную длину ремня в миллиметрах при изменении на двух шкивах вычисляют по формуле
где a - межосевое расстояние, мм (см. черт. 2);
- расчетная длина окружности, мм.
При измерении на четырех шкивах вычисляют по формуле
где и - межосевые расстояния, мм (см. черт. 3).
Внутреннюю длину ремня вычисляют по формуле
Расчетную длину ремней сечений А до 600 мм, B(Б) до 800 мм не измеряют.
Размеры измерительных шкивов приведены в Приложении 3.
2.3. Размеры сечений ремней проверяют одновременно с изменением расчетной длины в канавке измерительного шкива.
Отдельно каждый размер сечения не контролируют.
При правильной посадке ремень должен располагаться в канавке шкива таким образом, чтобы меньшее основание сечения находилось между рисками и , а углы большего основания между наружной поверхностью шкива и риской (см. черт. 4).

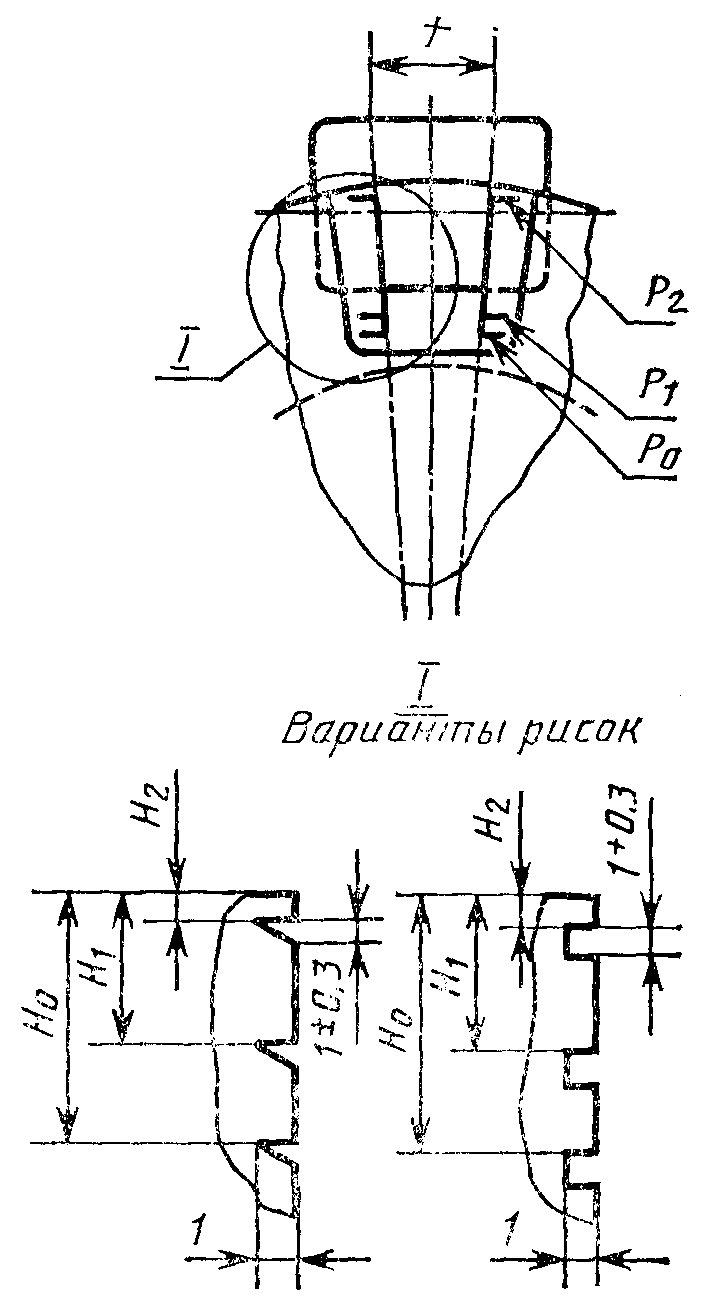

Черт. 4
Выпуклость большего основания ремня может выступать над поверхностью шкива.
Приложение 1
Обязательное
РЕМНИ, ПРИМЕНЯЕМЫЕ ДЛЯ СТАНКОВ, СТАЦИОНАРНЫХ И ДВИЖУЩИХСЯ
СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН, ОБОРУДОВАНИЯ, НАХОДЯЩИХСЯ
В ЭКСПЛУАТАЦИИ
Таблица 5
Размеры ремней для станков, стационарных
сельскохозяйственных машин и оборудования
Внутренняя длина ремня
Сечение ремня
Z(O)
A
B(Б)
C(В)
D(Г)
360
-
+
-
-
-
500
+
+
-
-
-
530
+
+
-
-
-
560
+
+
-
-
-
600
+
+
-
-
-
630
+
+
+
-
-
670
+
+
+
-
-
710
+
+
+
-
-
750
+
+
+
-
-
800
+
+
+
-
-
850
+
+
+
-
-
900
+
+
+
-
-
950
+
+
+
-
-
1000
+
+
+
-
-
1060
+
+
+
-
-
1120
+
+
+
-
-
1180
+
+
+
-
-
1250
+
+
+
-
-
1320
+
+
+
-
-
1400
+
+
+
-
-
1500
+
+
+
-
-
1600
+
+
+
-
-
1800
+
-
-
-
-
1900
+
-
-
-
-
2000
+
-
-
-
-
2120
+
-
-
-
-
2240
+
-
-
-
-
2360
+
-
-
-
-
2430
-
-
-
-
+
2500 <*>
-
-
-
+
-
2800 <*>
-
-
-
+
-
--------------------------------
<*> По согласованию изготовителя с потребителем предельные отклонения длины ремня сечения C(В) внутренней длиной 2500 мм (расчетной длиной 2559 мм) устанавливаются ; внутренней длиной 2800 (расчетной длиной 2859 мм) - ; наибольшая разность длин ремней в одной группе 10 мм.
Таблица 6
Размеры ремней для движущихся сельскохозяйственных машин
Расчетная длина ремня
Сечение ремня
C(В)
D(Г)
40 x 20
1600
-
+
-
1700
+
-
-
1800
-
+
-
1900
-
+
-
1950
+
+
-
2000
-
+
-
2120
+
-
-
3120
-
-
+
3200
+
-
-
3255
+
-
-
3285
+
-
+
3325
+
-
-
3475
-
+
-
3585
+
-
-
3865
-
-
+
4065
+
-
-
4070
-
+
-
4155
+
-
-
4350
+
-
-
Разность между расчетной и внутренней длиной ремня
59
76
84
Приложение 2
Справочное
Таблица 7
Расчетная масса 1 м ремня
Сечение ремня
Площадь сечения, см2
Масса 1 м ремня, кг
Z(O)
0,47
0,06
A
0,81
0,10
B(Б)
1,38
0,18
C(В)
2,30
0,30
D(Г)
4,76
0,60
E(Д)
6,92
0,90
EO(Е)
11,72
1,52
40 x 20
6,54
6,98
Приложение 3
Обязательное
РАЗМЕРЫ ИЗМЕРИТЕЛЬНЫХ ШКИВОВ

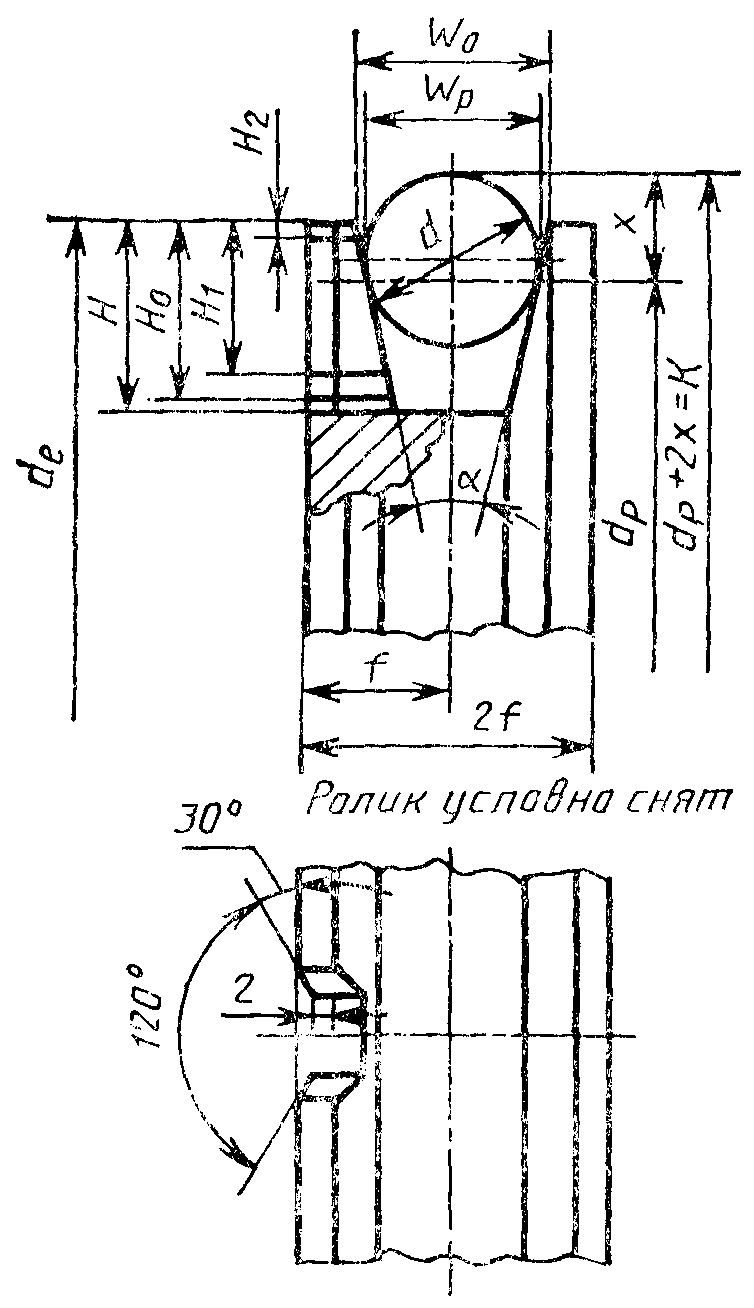

Размеры измерительных шкивов должны соответствовать черт. 5 и табл. 8 и 9.
- ширина канавки по наружному диаметру шкива; - расчетная ширина; 2f - ширина обода шкива; - угол канавки шкива; - расчетный диаметр шкива; - наружный диаметр шкива; d - диаметр измерительного ролика; H - глубина канавки; , , - расстояние от наружного диаметра шкива соответственно до центра рисок , , ; l - ширина паза; X - расстояние от расчетного диаметра шкива до касательной плоскости к ролику, расположенной параллельно оси шкива; - расстояние между роликами
Черт. 5
Таблица 8
Размеры измерительных шкивов
Размеры, мм
Сечение ремня
2f
Номин.
Пред. откл.
Пред. откл.
+0,1
-0,1
+0,1
Z(O)
57,3
62,9
-0,046
16
10,2
8,5
7,4
5,9
1,4
A
95,5
103,2
-0,054
20
13,4
11,0
10,0
7,9
1,9
B(Б)
127,3
138,2
-0,063
25
17,3
14,0
13,5 (13,0)
10,9 (10,4)
2,3 (2,4)
C(В)
222,8
233,9
-0,072
34
22,5
19,0
16,6 (16,0)
13,4 (13,3)
2,4 (2,3)
D(Г)
318,3
335,3
-0,089
48
32,4
27,0
21,9 (23,0)
18,8 (193,8)
2,7 (2,8)
E(Д)
573,2
593,3 (599,0)
-0,110
55
38,4 (40,1)
32,0
26,9 (28,4)
23,3 (24,9)
3,2 (3,3)
EO(Е)
795,8
821,4
-0,140
70
50,5
42,0
33,5
29,8
3,3
40 x 20
318,3
335,7
-0,089
55
40,5
35,0
23,4
19,8
3,2
Продолжение таблицы 8
Размеры, мм
Сечение ремня
l
H
(Пред. откл. +/- 15')
d
X
Номин.
Пред. откл.
Номин.
Пред. откл.
Z(O)
12
9
34
9,0
-0,009
6,0
69,3
-0,046
A
15
12
34
11,6
-0,011
7,6
110,7
-0,054
B(Б)
17
16
34
14,7
-0,011
9,6
146,5
-0,063
C(В)
20
20
36
20,0
-0,013
13,1
248,9
-0,072
D(Г)
25
28
36
28,5
-0,013
18,8
355,9
-0,089
E(Д)
30
34
36
33,8
-0,016
22,3
617,8
-0,110
EO(Е)
35
40
37
44,5
-0,016
29,6
855,0
-0,140
40 x 20
30
28
35
36,7
-0,016
23,9
366,1
-0,089
Примечания:
1. Предельные отклонения на размер K распространяются и на расчетный диаметр .
2. Неуказанные предельные отклонения размеров обрабатываемых поверхностей: отверстий - по H12, валов - по h12, остальных - по +/- IT14/2.
3. Шероховатость рабочих поверхностей канавок шкивов и паза Ra по ГОСТ 2789 не должна превышать 1,0 мкм.
4. Размеры в скобках указаны для соответствующих размеров ремней в табл. 1 настоящего стандарта
Допускается до 01.01.95 использовать измерительные шкивы с размерами, указанными в таблице 9.
Таблица 9
Размеры измерительных шкивов
Размеры, мм
Сечение ремня
2f
Номин.
Пред. откл.
Пред. откл.
+0,1
-0,1
+0,1
Z(O)
57,3
62,2
-0,046
16
10,0
8,5
7,4
5,9
1,4
A
95,5
102,1
-0,054
20
13,0
11,0
10,0
7,9
1,9
(102,5)
(+/- 0,02)
(13,1)
B(Б)
127,3
135,7
-0,063
25
16,5
14,0
13,0
10,0
2,3
(137,1)
(+/- 0,03)
(17,0)
C(В)
222,8
234,2
-0,072
34
22,7
19,0
16,3
13,5
2,6
(234,4)
(+/- 0,04)
(32)
(22,6)
D(Г)
318,5
334,5
-0,081
48
32,2
27,0
22,0
18,9
2,9
(334,1)
(+/- 0,05)
(45)
(32,0)
E(Д)
573,2
591,1
-0,110
55
37,8
32,0
26,8
23,3
3,1
EO(Е)
795,8
820,2
-0,140
70
50,1
42,0
33,6
29,8
3,4
40 x 20
318,3
336,9
-0,36
55
40,7
35,0
23,8
19,8
3,2
Продолжение таблицы 9
Размеры, мм
Сечение ремня
l
H
(Пред. откл. +/- 15')
d
X
Номин.
Пред. откл.
Номин.
Пред. откл.
Z(O)
12
10
34
9,0
-0,009
6,0
69,3
-0,086
A
15
12 (12,5)
34
11,6
-0,011
7,6
110,7
-0,102
B(Б)
17
15 (16)
34
14,7
-0,011
9,6
146,5
-0,111
C(В)
20
20 (21)
36 (35)
20,0
-0,013
13,1
248,9
-0,127
D(Г)
25
28 (27,6)
36 (35)
28,5
-0,013
18,8
355,9
-0,144
E(Д)
30
33
35
33,8
-0,016
22,3
617,8
-0,160
EO(Е)
35
40
37
44,5
-0,016
29,6
855,0
-0,191
40 x 20
30
30
35° +/- 30'
36,7
-0,016
23,9
366,1
-0,43
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 20.12.1991 N 2029)
Примечания:
1. Предельные отклонения на размер K распространяются и на расчетный диаметр .
2. Неуказанные предельные отклонения размеров обрабатываемых поверхностей: отверстий - по H12, валов - по h12, остальных - по +/- IT14/2.
3. Шероховатость рабочих поверхностей канавок шкивов и паза Ra по ГОСТ 2789 не должна превышать 1,0 мкм.
Величина
Единица
Наименование
Обозначение
международное
русское
ОСНОВНЫЕ ЕДИНИЦЫ СИ
Длина
метр
m
м
Масса
килограмм
kg
кг
Время
секунда
S
с
Сила электрического тока
ампер
A
А
Термодинамическая температура
кельвин
K
К
Количество вещества
моль
mol
моль
Сила света
кандела
cd
кд
ДОПОЛНИТЕЛЬНЫЕ ЕДИНИЦЫ СИ
Плоский угол
радиан
rad
рад
Телесный угол
стерадиан
sr
ср
ПРОИЗВОДНЫЕ ЕДИНИЦЫ СИ, ИМЕЮЩИЕ СПЕЦИАЛЬНЫЕ НАИМЕНОВАНИЯ
Величина
Единица
Выражение через основные и дополнительные единицы СИ
Наименование
Обозначение
международное
русское
Частота
герц
Hz
Гц
Сила
ньютон
N
Н
Давление
паскаль
Pa
Па
Энергия
джоуль
J
Дж
Мощность
ватт
W
Вт
Количество электричества
кулон
C
Кл
с · А
Электрическое напряжение
вольт
V
В
Электрическая емкость
фарад
F
Ф
Электрическое сопротивление
ом
Ом
Электрическая проводимость
сименс
S
См
Поток магнитной индукции
вебер
Wb
Вб
Магнитная индукция
тесла
T
Тл
Индуктивность
генри
H
Гн
Световой поток
люмен
lm
лм
кд · ср
Освещенность
люкс
lx
лк
Активность радионуклида
беккерель
Bq
Бк
Поглощенная доза ионизирующего излучения
грэй
Gy
Гр
Эквивалентная доза излучения
зиверт
Sv
Зв



Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/47/gost_25107.html



На эту страницу сайта можно сделать ссылку:






На правах рекламы:
