"ГОСТ 3.1428-91. Межгосударственный стандарт. Единая система технологической документации. Правила оформления документов на технологические процессы (операции) изготовления печатных плат"
(утв. и введен в действие Постановлением Госстандарта СССР от 29.12.1991 N 2378)

1. Разработан и внесен Комитетом стандартизации и метрологии СССР.

2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 29.12.1991 N 2378.

3. Взамен ГОСТ 3.1428-77.

4. Ссылочные нормативно-технические документы

5. Переиздание. Апрель 2003 г.

Настоящий стандарт устанавливает правила оформления технологических документов, применяемых при выполнении технологических процессов (операций) изготовления печатных плат.

Требования настоящего стандарта являются рекомендуемыми.

1. Общие требования к формам и бланкам документов и их оформлению при проектировании:

- без применения средств механизации и автоматизации - по ГОСТ 3.1129 и ГОСТ 3.1130;

- с применением средств механизации и автоматизации - по ГОСТ 2.004.

2. Виды документов и их условные обозначения - по ГОСТ 3.1102.

3. Виды документов, используемых при разработке технологических процессов изготовления печатных плат, и их применение приведены в табл. 1.

Примечания:

1. Применение документов других видов, установленных ГОСТ 3.1102, определяется на уровне отрасли или предприятием (организацией) - разработчиком технологической документации.

2. Выбор соответствующих видов и форм документов осуществляет разработчик технологической документации.

4. Общие требования к комплектности документов и правила оформления комплектов документов в зависимости от организации производства:

- на единичные технологические процессы - по ГОСТ 3.1119;

- на типовые и групповые технологические процессы - по ГОСТ 3.1121.

5. Общие правила отражения и оформления требований безопасности труда - по ГОСТ 3.1120.

6. Наименования операций технологических процессов следует выполнять в соответствии с Классификатором технологических операций машиностроения и приборостроения 1 85 151.

Содержание технологических переходов следует записывать в соответствии с Классификатором технологических переходов машиностроения и приборостроения 1 89 187.

Примечание. При отсутствии в классификаторах необходимой информации по записи наименований операций и содержания переходов следует использовать терминологию, установленную в государственных стандартах и в другой нормативно-технической документации, утвержденной в установленном порядке.

7. При использовании форм МК по ГОСТ 3.1118 в качестве других видов документов в графе 28 блока Б6 основной надписи по ГОСТ 3.1103 проставляют через дробь условное обозначение документа соответствующего вида, функции которого выполняет МК, например, МК/КТП, МК/КТТП, МК/ОК и т.п.

8. Состав информации, размещаемой на строках со служебными символами, и порядок расположения символов - по ГОСТ 3.1118 и ГОСТ 3.1121.

9. Запись содержания операции (перехода) с привязкой к служебному символу "О" выполняют по всей длине строки, учитывая возможность переноса информации на последующие строки.

В содержание операции (перехода) допускается включать дополнительную информацию, связанную с выполнением данной операции (перехода). Необходимость и целесообразность включения этой информации определяет разработчик документации.

10. Последовательность и порядок записи информации о технологической оснастке с привязкой к служебному символу "Т" - по ГОСТ 3.1118.

10.1. При записи данных о применяемой при изготовлении МПП пресс-форме после кода (обозначения) и наименования допускается указывать в скобках необходимую информацию о ее конструктивных особенностях: тип, число мест, массу и т.д. Состав необходимой информации определяет разработчик документации.

11. Запись информации по вспомогательным материалам, применяемым при изготовлении фотошаблонов, ОПП, ДПП, информации по комплектующим ПП, арматуре переходов, входящих в МПП, и применяемым при изготовлении МПП основным, прокладочным и вспомогательным материалам следует выполнять в формах МК (КТТП) или в КК в строках со служебными символами "К/М" или "Л/М" и "Н/М". Допускается вводить строки с данными служебными символами в формы 1 и 5 или 3 МК соответственно.

Форму документа для внесения указанной информации выбирает разработчик документации.

11.1. При изготовлении МПП запись информации выполняют в следующей последовательности:

- информация о комплектующих ПП, входящих в слои МПП и имеющих самостоятельное обозначение (символы "К" или "Л" и "Н");

- информация о применяемой арматуре переходов (символы "К" или "Л" и "Н");

- информация об основных материалах (символ "М");

- информация о прокладочных материалах при прессовании (символ "М");

- информация о вспомогательных материалах (символ "М").

Запись каждой информации проводят в порядке перечисления по тексту операции на отдельных строках.

Примечания:

1. ПП, входящие в слои МПП и не имеющие самостоятельного обозначения, указываются как основные материалы.

2. Прокладочные материалы между слоями МПП указываются как основные материалы.

12. Параметры технологических режимов указывают в строке со служебным символом "Р". Количество наименований параметров режимов и последовательность их записи устанавливается на уровне отрасли или предприятием (организацией) - разработчиком технологической документации.

12.1. Внесение строки со служебным символом "Р" в бланки форм МК следует выполнять после имеющихся в формах строк по ГОСТ 3.1118.

12.2. Размеры граф, входящих в строки со служебным символом "Р", устанавливают по возможности таким образом, чтобы вертикальные линии, разделяющие графы, совпадали с имеющимися в строках другими служебными символами.

12.3. Запись информации по режимам с привязкой к служебному символу "Р" проводят после записи содержания операции (перехода) и записи информации о применяемой в операции (переходе) технологической оснастке.

12.4. Размерность параметров режимов указывают в заголовке графы или непосредственно при записи параметров режимов. Допускается при записи общепринятых параметров режимов их размерность не указывать, если это не вызывает разночтений.

12.5. Допускается указывать технологические режимы в тексте содержания операции (перехода) без привязки к служебному символу "Р".

13. При применении форм МК/ОК запись информации в графах со служебными символами "А", "Б", "К/М" или "В", "Г", "Д", "Е", "Л/М", "Н/М" следует выполнять по ГОСТ 3.1118 с учетом следующих дополнений.

13.1. Графы 6 и 21 - 30 в строках со служебными символами "Б" или "Е" не заполнять.

13.2. Допускается вместо граф "Тп.з" и "Тшт." вносить информацию по вспомогательному времени "Тв" и основному времени "То" соответственно. Данную информацию вносят в строку со служебным символом "О" в каждом переходе после описания содержания перехода.

14. При описании технологических процессов изготовления фотошаблонов в формах МК или КТП для ЕТП и в формах КТТП или ВТП (ВТО) для ТТП следует вносить информацию, специфичную для изготовления фотошаблонов. Данную информацию вносят в виде блока информации со служебным символом "И" в заголовок формы документа последними строками или в виде текстовой записи. Текстовую запись вносят перед строкой с наименованием первой выполняемой операции.

Примерный состав блока информации приведен в табл. 2 Приложения 1.

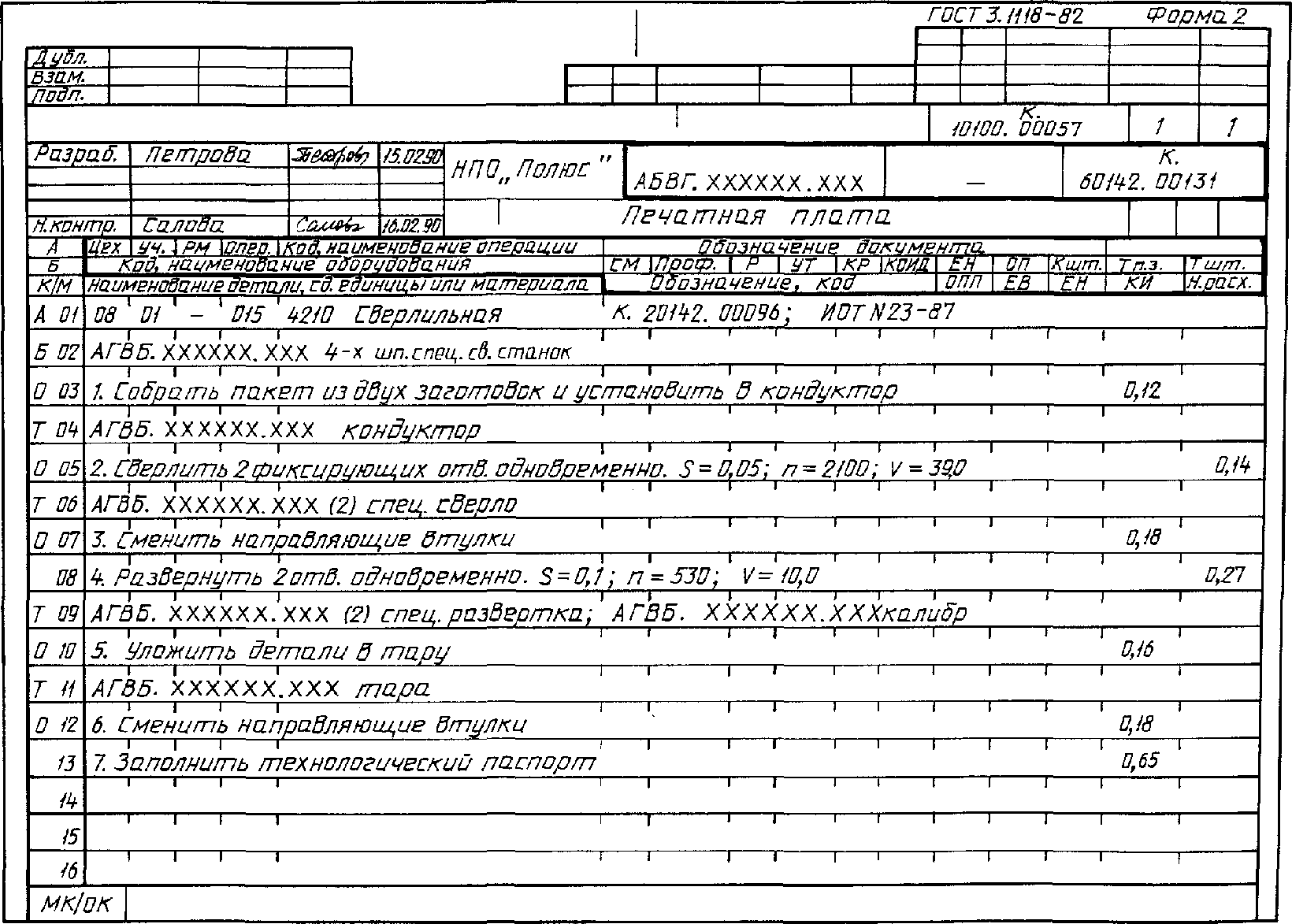

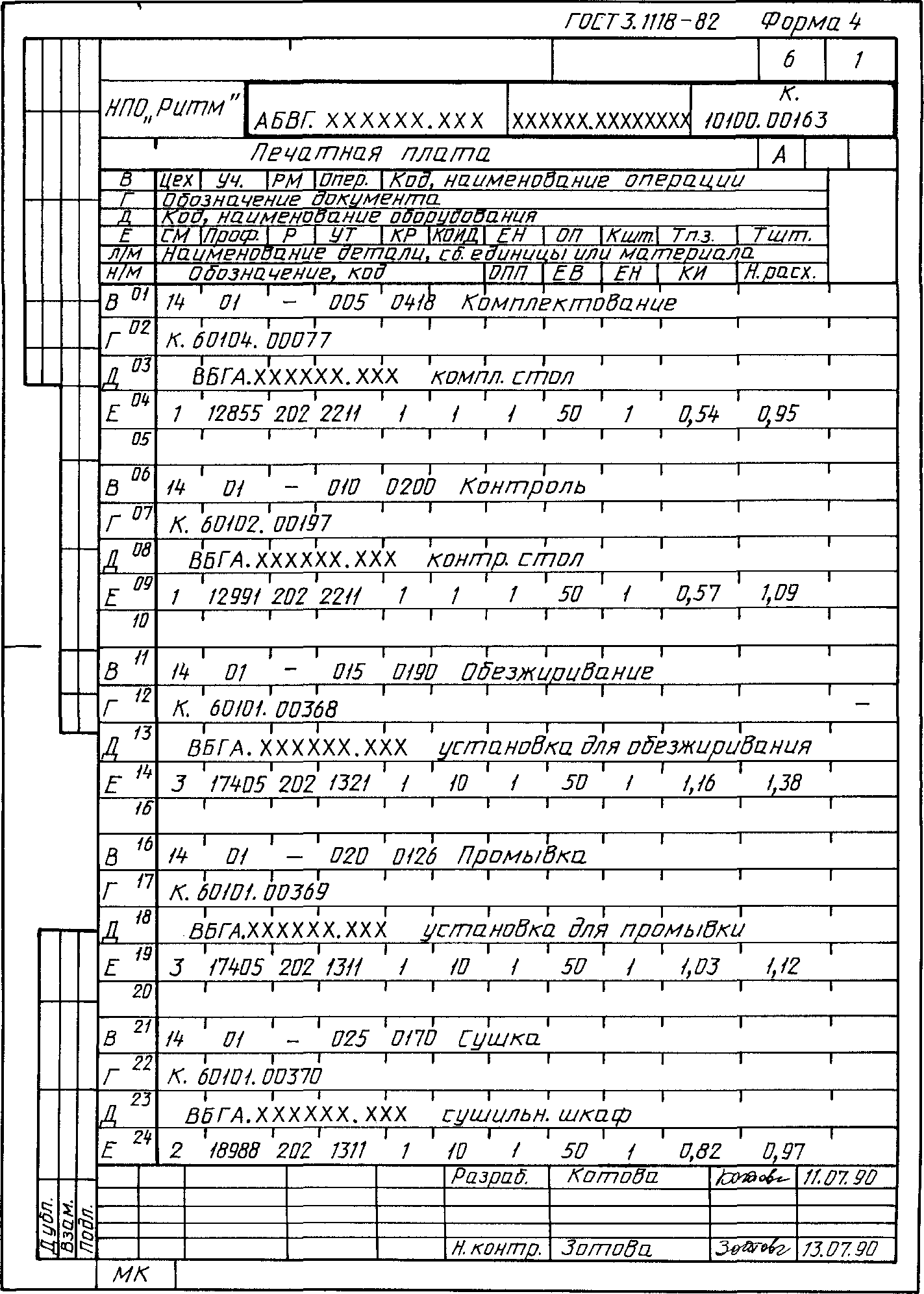

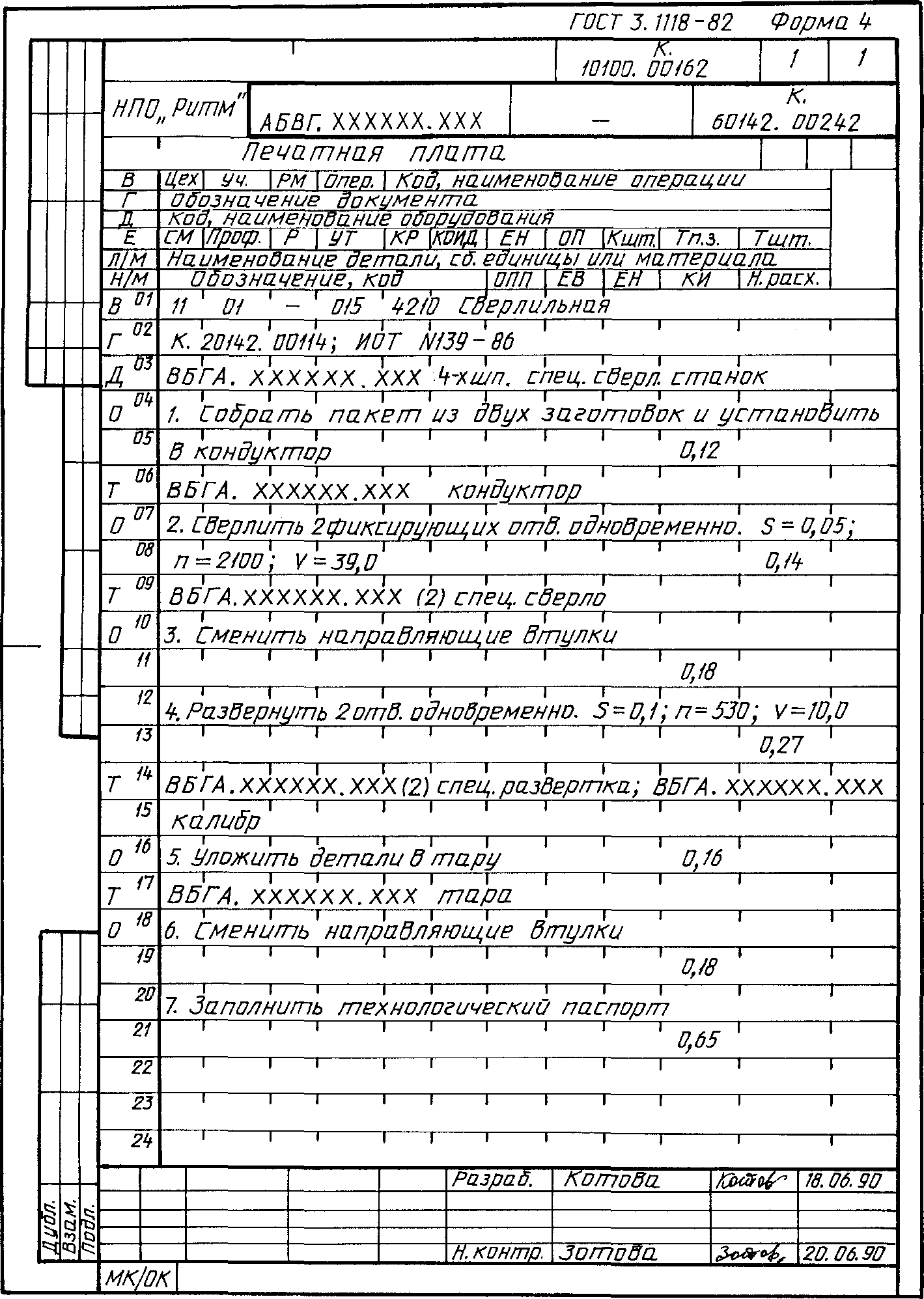

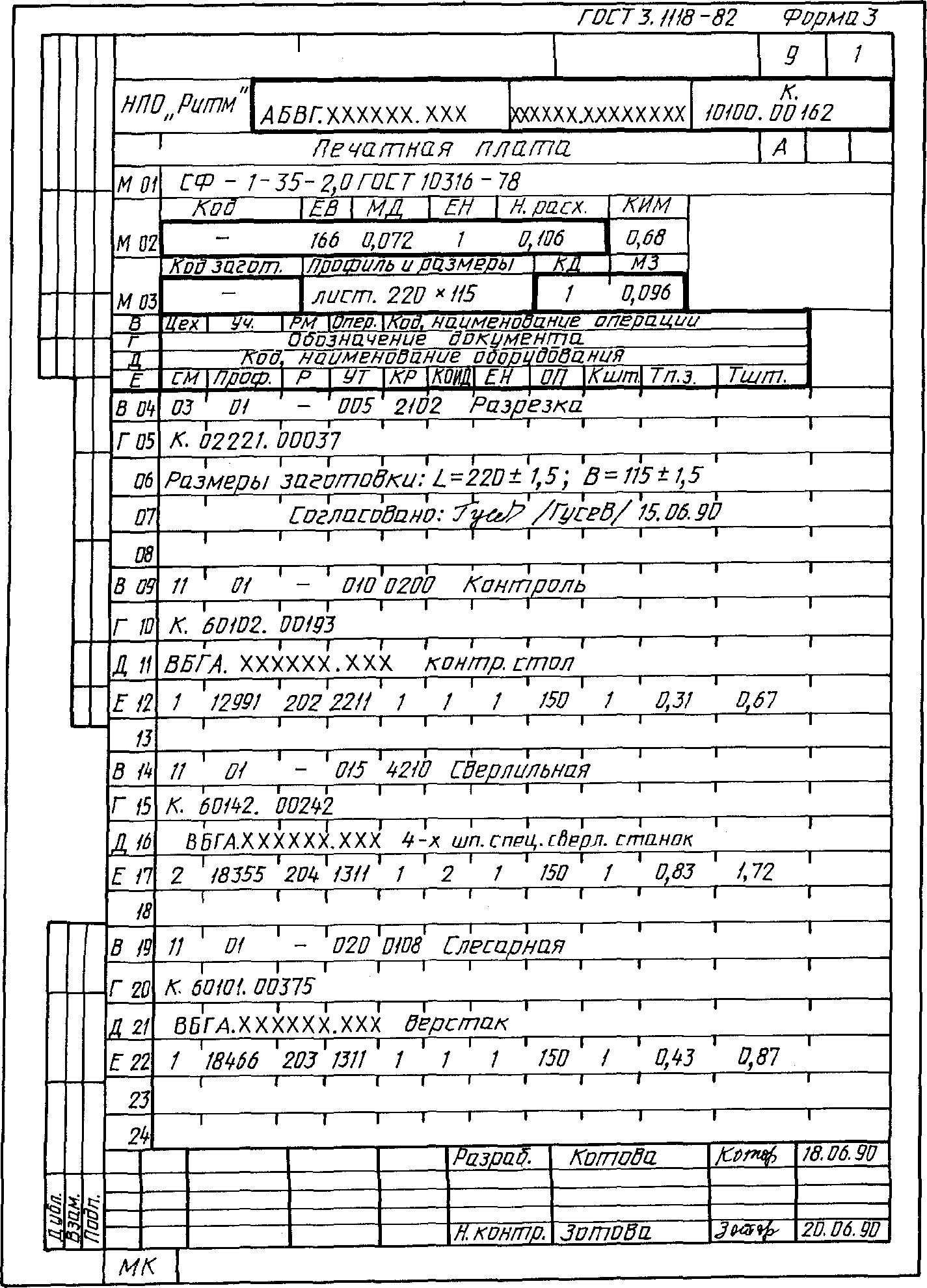

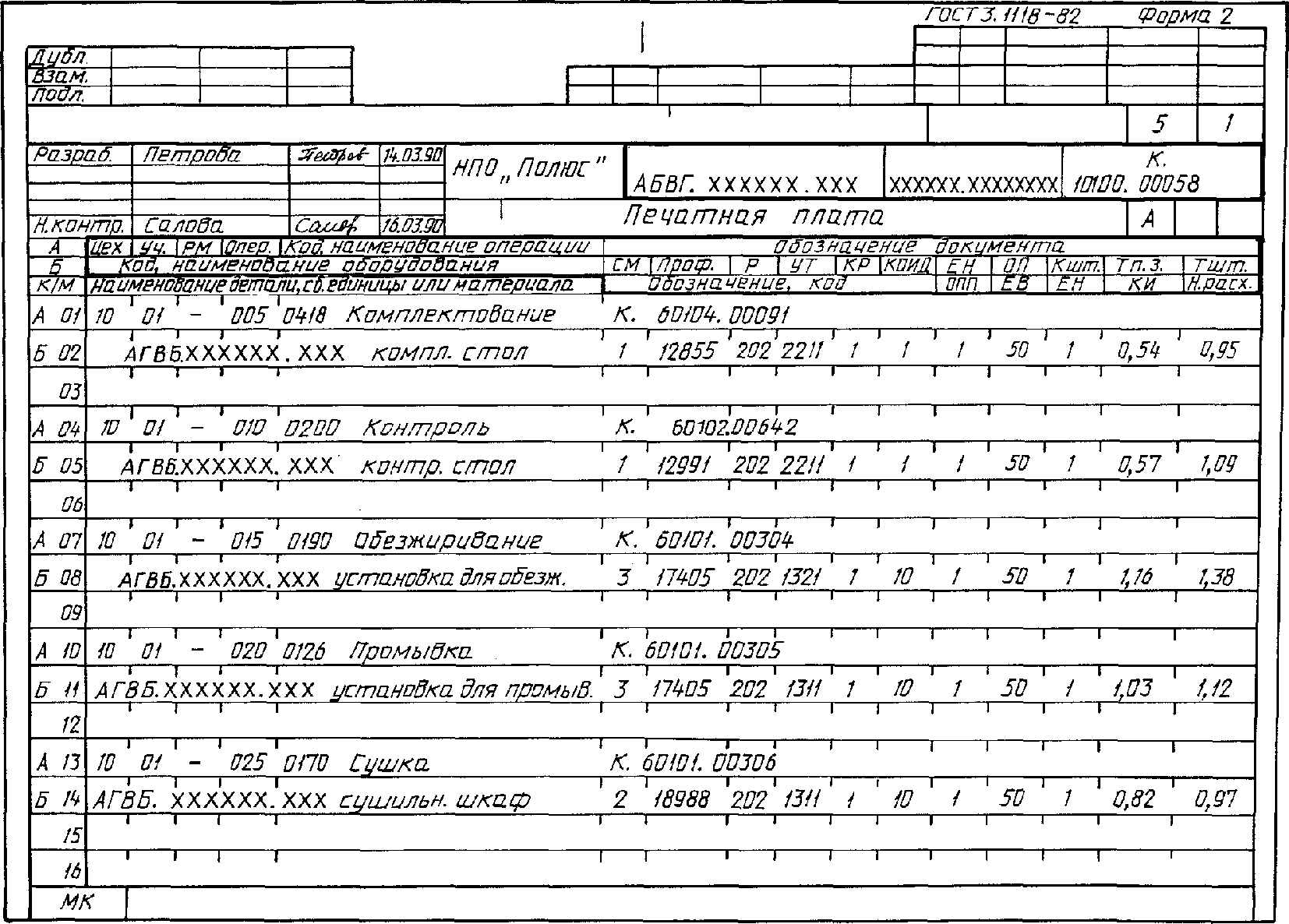

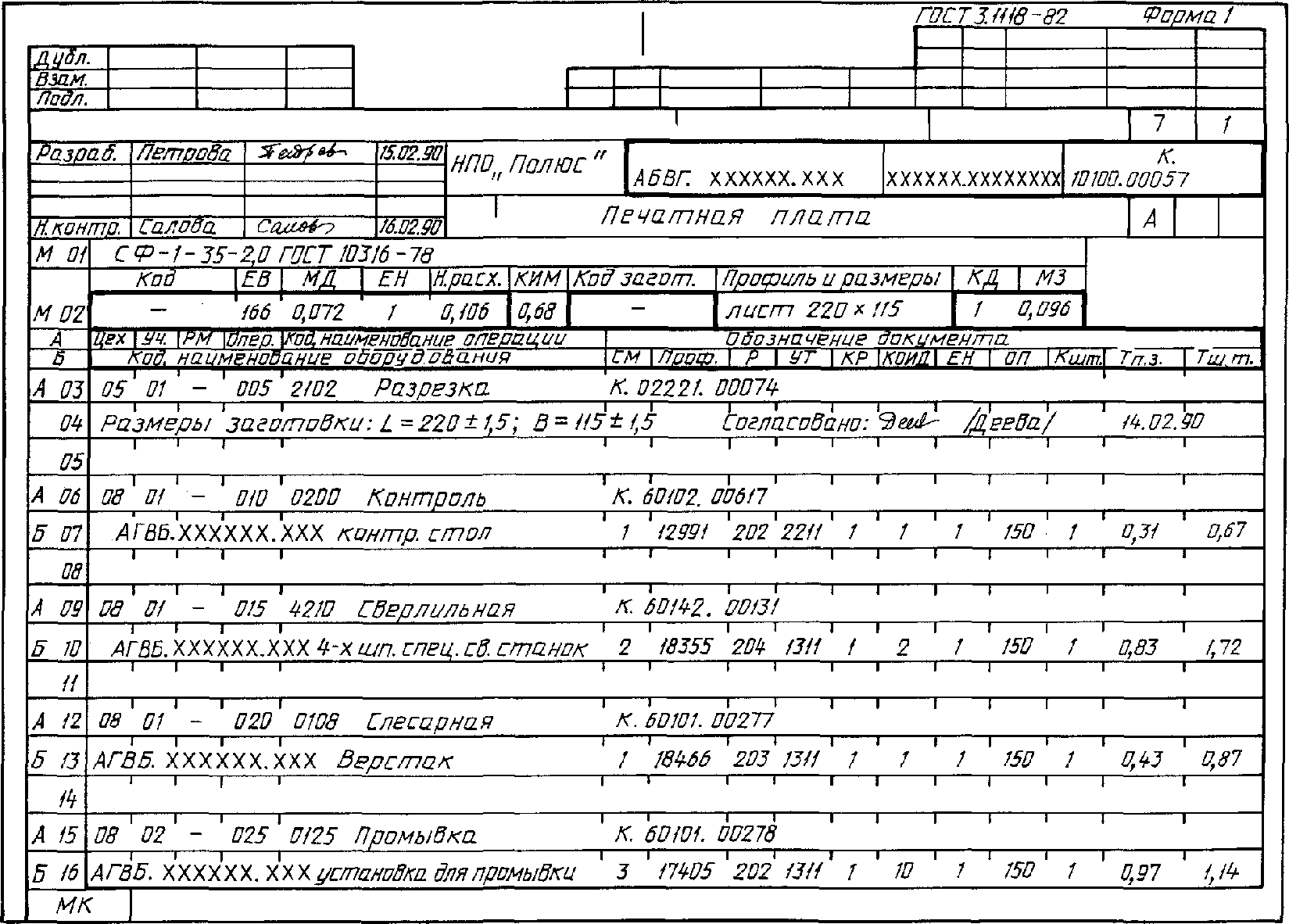

15. Примеры заполнения форм документов приведены в Приложении 2.

Данные примеры не следует рассматривать как техническое решение.

Графы блока информации заполняются в соответствии с табл. 3.

Примечание. Сокращения наименований граф даны исходя из размеров граф формы 3 МК. В зависимости от выбранных форм документов и размеров имеющихся в них граф предприятие (организация) - разработчик технологической документации может применять другие сокращения наименований граф.
