"ГОСТ 1139-80. Межгосударственный стандарт. Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски"
(утв. и введен в действие Постановлением Госстандарта СССР от 03.06.1980 N 2516)
(ред. от 01.10.1990)

Настоящий стандарт распространяется на шлицевые соединения общего назначения с прямобочным профилем зубьев, расположенных параллельно оси соединения и с боковыми сторонами профиля, параллельными оси симметрии шлица вне окружности диаметра d, и устанавливает число зубьев, номинальные размеры соединений легкой, средней и тяжелой серий, а также допуски для соединений с центрированием по внутреннему диаметру, по наружному диаметру и по боковым сторонам зубьев.

Стандарт не распространяется на специальные шлицевые соединения, которые отличаются от регламентируемых настоящим стандартом номинальными размерами и видом центрирования.

Стандарт не распространяется на изделия, спроектированные до 1980 г.

Стандарт полностью соответствует стандарту СТ СЭВ 6844-89.

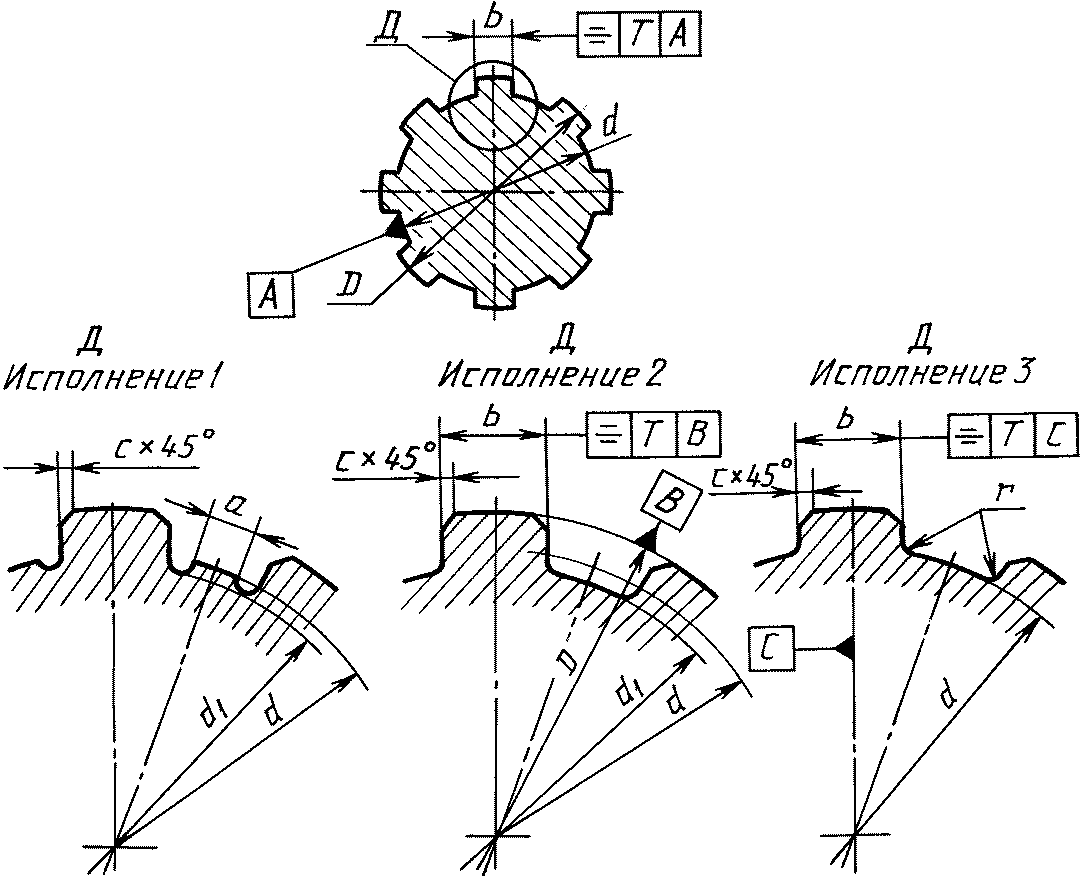

1.1. Основные размеры и числа зубьев шлицевых соединений должны соответствовать указанным на чертеже и в табл. 1 - 3.

Примечания:

1. Исполнение 1 дано для изготовления валов соединений легкой и средней серий методом обкатывания. Валы соединений тяжелой серии методом обкатывания не изготовляются.

2. Шлицевые валы исполнений 1 и 3 изготовляются при центрировании по внутреннему диаметру, исполнения 2 - при центрировании по наружному диаметру и боковым сторонам зубьев.

1.2. (Исключен, Изм. N 2).

1.3. Фаска у пазов отверстия втулки может быть заменена закруглением с радиусом, равным величине фаски c.

2.1. Общие положения, допуски и основные отклонения размеров d, D, b шлицевого соединения - по ГОСТ 25346.

2.2. Поля допусков шлицевых валов и втулок для образования посадок при различных видах центрирования должны соответствовать указанным в табл. 4; 5; 5а.

Поля допусков, заключенные в квадратные скобки, являются рекомендуемыми, а поля допусков, отмеченные звездочками - предпочтительными из числа рекомендуемых (поля допусков, применяемые в ИСО).

Примечания:

1. Поля допусков F10 и H11 применяются только для закаленных нешлифованных втулок.

2. Поле допуска h9 применяется при чистовом фрезеровании незакаленных шлицевых валов.

Примечания:

1. Поля допусков H10 и H11 применяются только для закаленных втулок, не подлежащих дополнительной обработке.

2. Поле допуска h9 применяется при чистовом фрезеровании незакаленных шлицевых валов.

Примечание. Рекомендуется применять поле допуска e9 для незакаленных валов.

2.3. Рекомендуемые посадки валов и втулок приведены в приложении 1.

2.4. Поля допусков нецентрирующих диаметров должны соответствовать указанным в табл. 6.

--------------------------------

<*> Диаметр d не менее диаметра d₁.

2.4.1. Допуски симметричности боковых сторон шлицев в диаметральном выражении по отношению к оси симметрии центрирующего элемента должны соответствовать указанным в табл. 7.

2.5. При длине шлицевого вала или втулки, превышающей длину комплексного калибра, предельные отклонения от параллельности сторон зубьев вала и пазов втулки относительно оси центрирующей поверхности не должны превышать на длине 100 мм:

0,03 мм - в соединениях повышенной точности с допусками на размер b от IT6 до IT8;

0,05 мм - в соединениях нормальной точности с допусками на размер b от IT9 до IT10.

2.6. Рекомендации по контролю шлицевых соединений приведены в приложении 2.

2.7. Пример условного обозначения соединения с числом зубьев z = 8, внутренним диаметром d = 36 мм, наружным диаметром D = 40 мм, шириной зуба b = 7 мм, с центрированием по внутреннему диаметру, с посадкой по диаметру центрирования по нецентрирующему диаметру и по размеру b :

То же, при центрировании по наружному диаметру с посадкой по диаметру центрирования и по размеру b :

То же, при центрировании по боковым сторонам:

Пример условного обозначения втулки того же соединения при центрировании по внутреннему диаметру:

То же, вала:

2.8. Допускается при необходимости обеспечения взаимозаменяемости в изделиях, спроектированных до 1 января 1980 г., выполнять шлицевые элементы деталей по ГОСТ 1139.

Допуски и посадки, приведенные в настоящем стандарте, не распространяются на шлицевые прямобочные соединения неответственных деталей изделий (например, деталей, не передающих крутящий момент, зубчатые шайбы и т.п.).

В табл. 1 - 3 приведены поля допусков шлицевых валов и втулок для образования посадок при различных видах центрирования.

Примечание. В табл. 1, 1а, 2, 2а, 3 посадки, заключенные в квадратные рамки, являются предпочтительными.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 2).

1. Шлицевые соединения контролируют комплексными калибрами, при этом поэлементный контроль осуществляют непроходными калибрами или измерительными приборами.

В спорных случаях контроль комплексным калибром является главным.

2. При использовании комплексных калибров отверстие считают годным, если комплексный калибр-пробка проходит, а диаметры и ширина паза не выходят за установленные верхние пределы; вал считают годным, если комплексный калибр-кольцо проходит, а диаметры и толщина зуба не выходят за установленные нижние пределы.

3. Комплексные калибры должны соответствовать ГОСТ 24960 - ГОСТ 24968.
