Основные ссылки

На правах рекламы:

Произвольная ссылка:

Описание

Источник публикации

В данном виде документ опубликован не был.

Первоначальный текст документа опубликован в издании

М.: Издательство стандартов, 1985.

Информацию о публикации документов, создающих данную редакцию, см. в справке к этим документам.

Примечание к документу

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.

Ограничение срока действия снято Постановлением Госстандарта СССР от 05.06.1991 N 794.

Изменение N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794, введено в действие с 1 января 1992 года.

Название документа

"ГОСТ 9.504-85. Государственный стандарт Союза ССР. Единая система защиты от коррозии и старения. Материалы упаковочные на бумажной основе. Метод испытания защитной способности"

(введен в действие Постановлением Госстандарта СССР от 19.09.1985 N 2944)

(ред. от 05.06.1991)

"ГОСТ 9.504-85. Государственный стандарт Союза ССР. Единая система защиты от коррозии и старения. Материалы упаковочные на бумажной основе. Метод испытания защитной способности"
(введен в действие Постановлением Госстандарта СССР от 19.09.1985 N 2944)
(ред. от 05.06.1991)

Оглавление

ГОСТ 9.504-85. Государственный стандарт Союза ССР. Единая система защиты от коррозии и старения. Материалы упаковочные на бумажной основе. Метод испытания защитной способности

1. Методы отбора проб и образцов

2. Аппаратура, материалы и реактивы

3. Подготовка к испытанию

4. Проведение испытания

5. Обработка результатов

Приложение 1. Электрохимическая ячейка для испытаний упаковочных материалов

Приложение 2. Поляризационная характеристика электродов из стали Ст. 3 по ГОСТ 380-71

Введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 19 сентября 1985 г. N 2944

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА ЗАЩИТЫ ОТ КОРРОЗИИ И СТАРЕНИЯ

МАТЕРИАЛЫ УПАКОВОЧНЫЕ НА БУМАЖНОЙ ОСНОВЕ

МЕТОД ИСПЫТАНИЯ ЗАЩИТНОЙ СПОСОБНОСТИ

Unified system of corrosion and ageing protection.

Materials of packing on paper base.

Method of testing protective capability

ГОСТ 9.504-85

Список изменяющих документов

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 05.06.1991 N 794)

Группа Т99

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794)

ОКСТУ 0009

Постановлением Государственного комитета СССР по стандартам от 19 сентября 1985 г. N 2944 срок действия установлен

с 1 января 1987 года

до 1 января 1992 года

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на упаковочные материалы на бумажной основе, используемые для временной защиты изделий от атмосферной коррозии, и устанавливает электрохимический метод испытаний для получения сравнительной оценки защитной способности упаковочных материалов.

Стандарт не распространяется на влагонепроницаемые материалы.

Абзац исключен с 1 января 1992 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794.

1. МЕТОДЫ ОТБОРА ПРОБ И ОБРАЗЦОВ

1.1. Отбор проб упаковочных материалов на бумажной основе - по ГОСТ 8047-78.

1.2. Из листа пробы нарезают восемь образцов в виде кругов диаметром (8,0 +/- 0,2) мм.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794)

Образцы перемещают только с помощью пинцета, прикасаться к ним пальцами не допускается.

2. АППАРАТУРА, МАТЕРИАЛЫ И РЕАКТИВЫ

2.1. Для проведения испытаний применяют следующие аппаратуру, материалы и реактивы:

полярограф универсальный ПУ-1 по нормативно-технической документации, утвержденной в установленном порядке, в комплекте с потенциометром планшетным самопишущим ПДП4-002 по нормативно-технической документации или другой тип полярографа;

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794)

линейка по ГОСТ 17435-72;

ячейка электрохимическая (см. обязательное приложение 1);

электроды металлические (см. обязательное приложение 1) с шероховатостью (Ra) со средним арифметическим отклонением профиля в пределах 1,25 - 0,63 мкм по ГОСТ 2789-73;

штатив лабораторный по нормативно-технической документации;

пинцет по ГОСТ 21241-89;

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794)

пипетка вместимостью 2 см³ по ГОСТ 20292-74;

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794)

шкурка шлифовальная тканевая по ГОСТ 5009-82;

бумага фильтровальная лабораторная по ГОСТ 12026-76;

раствор хлористого калия с молярной концентрацией эквивалента 0,1 моль/дм³ стандарт-титр по нормативно-технической документации;

вода дистиллированная по ГОСТ 6709-72;

ацетон по ГОСТ 2603-79.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Для удаления загрязнений ячейку и электроды промывают ацетоном, затем дистиллированной водой.

3.2. Рабочую поверхность электрода зачищают шлифовальной шкуркой (шлифовальную шкурку используют только один раз), затем промывают дистиллированной водой и высушивают фильтровальной бумагой.

3.3. Электрохимическую ячейку собирают следующим образом: втулку с электродом ввинчивают в торец муфты до упора, муфту крепят в штативе и в нее пипеткой заливают 2 см³ раствора хлористого калия, вторую втулку с электродом ввинчивают в другой торец муфты до упора.

Допускается применять другие электроды, ускоряющие протекание атмосферной коррозии.

(п. 3.3 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794)

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Испытания проводят при температуре (20 +/- 2) °C.

Допускается проводить испытания при других температурах, не превышающих 60 °C.

(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794)

4.2. Электрохимическую ячейку, подготовленную по п. 3.1, 3.3, подключают к полярографу при помощи соединительных проводов, выдерживают (5 +/- 2) мин и производят регистрацию поляризационной характеристики.

4.3. Электрохимическую ячейку разбирают, опорожняют и промывают ее дистиллированной водой.

4.4. Рабочие поверхности электродов обрабатывают по п. 3.2.

4.5. Электрохимическую ячейку собирают, помещают в муфту четыре образца упаковочного материала, пипеткой заливают 2 см³ раствора электролита, вторую втулку с электродом ввинчивают в другой конец муфты до упора.

Ячейку выдерживают (25 +/- 5) мин и регистрируют поляризационную характеристику. Для упаковочного материала проводят два испытания.

(п. 4.5 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794)

4.6. Регистрацию поляризационной характеристики для электрохимической ячейки в отсутствии и в присутствии образцов упаковочного материала проводят при одних и тех же параметрах поляризации электродов.

Режим поляризации электродов:

диапазон тока от 1 до 100 мкА;

ИС NORMPROD: примечание.

Текст дан в соответствии с официальным текстом документа.

диапазон напряжения от плюс 1,0 до плюс 1,0 В;

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794)

скорость развертки от 0,01 до 0,25 В/с;

диапазон измерения временных интервалов от 4 до 12 с.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794)

4.7. Амплитуды волн поляризационной характеристики в отсутствие образцов упаковочного материала (h₀) и в присутствии образцов упаковочного материала (h) определяют по графику зависимости di/dE от E измерением линейкой с точностью до 1 мм (пример приведен в справочном приложении 2).

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Степень защитной способности упаковочного материала по отношению к металлу электродов (z) рассчитывают по формуле:

где h₀ - амплитуда волны поляризационной характеристики в отсутствие образцов упаковочного материала, мм;

h - амплитуда волны поляризационной характеристики в присутствии образцов упаковочного материала, мм.

Увеличение значения z соответствует повышению защитной способности упаковочного материала.

5.2. За результат испытаний принимают среднее арифметическое результатов двух определений z, округленное до 0,01.

Относительная погрешность метода не должна превышать +/- 12% при доверительной вероятности 0,95.

5.3. Исключен с 1 января 1992 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 05.06.1991 N 794.

Приложение 1

Обязательное

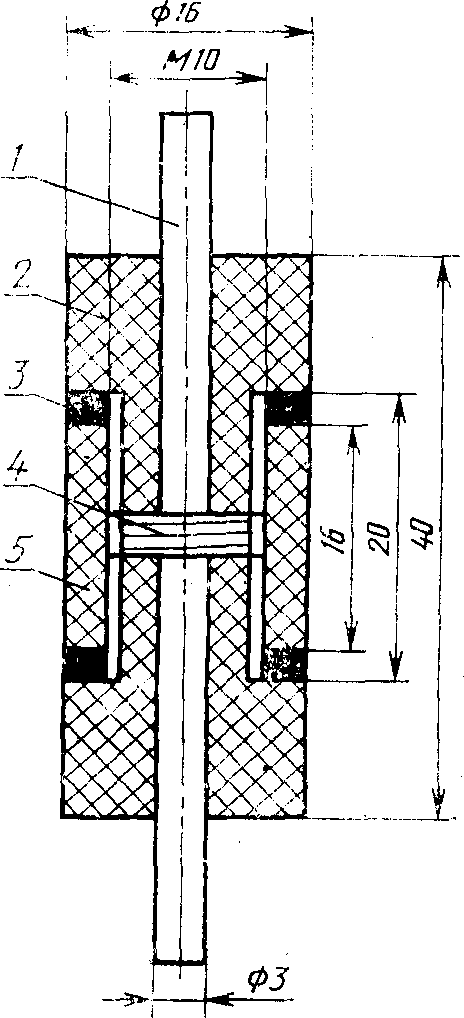

ЭЛЕКТРОХИМИЧЕСКАЯ ЯЧЕЙКА ДЛЯ ИСПЫТАНИЙ

УПАКОВОЧНЫХ МАТЕРИАЛОВ

1 - электрод; 2 - втулки из фторопласта; 3 - прокладки

из химически стойкой резины по ГОСТ 7338-90; 4 - образцы

испытуемого упаковочного материала; 5 - муфта из фторопласта

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 05.06.1991 N 794)

Приложение 2

Справочное

ИС NORMPROD: примечание.

Взамен ГОСТ 380-88 Постановлением Госстандарта России от 02.06.1997 N 205 с 1 января 1998 года введен в действие ГОСТ 380-94.

ПОЛЯРИЗАЦИОННАЯ ХАРАКТЕРИСТИКА ЭЛЕКТРОДОВ ИЗ СТАЛИ Ст. 3

ПО ГОСТ 380-88

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 05.06.1991 N 794)

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 05.06.1991 N 794)

1 - поляризационная характеристика электродов в отсутствие

образцов упаковочного материала; 2 - поляризационная

характеристика электродов в присутствии образцов

противокоррозионной бумаги с ингибитором МЭА

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/48/gost_79274.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
