Утвержден и введен в действие

Постановлением Комитета

стандартизации и метрологии СССР

от 27 сентября 1991 г. N 1551

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТКАНИ ТЕХНИЧЕСКИЕ

МЕТОД ОПРЕДЕЛЕНИЯ СТОЙКОСТИ К ВЫМЫВАНИЮ ВОЛОКОН ИЗ ТКАНИ

Industrial fabrics.

Method of testing of fibres washing fastness

ГОСТ 29104.19-91

Группа М09

МКС 59.080.30

ОКСТУ 8209

8309

Дата введения

1 января 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Государственным комитетом легкой промышленности СССР.

Разработчики:

В.В. Стулов, канд. техн. наук; И.С. Давыдова, канд. техн. наук; В.М. Землякова.

2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 27.09.91 N 1551.

3. Введен впервые.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 6709-72	2.1
ГОСТ 10681-75	3.1
ГОСТ 21241-89	2.1
ГОСТ 29104.0-91	1.1
ТУ 16-538.082-75	2.1
ТУ 64-1-3031-78	2.1

5. Переиздание. Сентябрь 2004 г.

Настоящий стандарт распространяется на технические фильтровальные ткани и устанавливает метод определения стойкости к вымыванию волокон из тканей.

Сущность метода заключается в определении количества волокон, вымытых потоком жидкости с единицы поверхности ткани.

Термин, применяемый в настоящем стандарте, и пояснение к нему приведены в Приложении 1.

1. МЕТОД ОТБОРА ПРОБ

1.1. Отбор проб - по ГОСТ 29104.0 со следующим дополнением: длина точечной пробы должна быть не менее 0,2 м.

1.2. Из каждой точечной пробы ткани на расстоянии не менее 50 мм от кромки и из сетки проволочной тканой фильтровальной по шаблону вырезают по три элементарных пробы диаметром (50 +/- 1) мм.

2. АППАРАТУРА И МАТЕРИАЛЫ

2.1. Для проведения испытаний применяют:

лабораторную фильтровальную установку в соответствии с черт. 1, изготовленную из коррозионно-стойких материалов. Установка состоит из расходного бака 1, вентилей 2 и 4, центробежного насоса 3, манометра 5, зажимного патрона 6 и сливного крана 7;

Схема лабораторной фильтровальной установки

Черт. 1

термостат, обеспечивающий температуру нагрева (100 +/- 2) °C;

микроскоп световой биологический по нормативно-технической документации;

сетки проволочные тканые фильтровальные по ТУ 16-538.082-75;

счетчик лабораторный типа СЛ-1 по ТУ 64-1-3031-78 или другое счетное устройство;

воду дистиллированную по ГОСТ 6709;

шаблон в виде круга диаметром (50 +/- 1) мм;

пинцет по ГОСТ 21241.

3. ПОДГОТОВКА К ИСПЫТАНИЯМ

3.1. Испытания тканей проводят в климатических условиях по ГОСТ 10681. Перед испытанием точечные пробы выдерживают в этих же условиях не менее 24 ч.

3.2. Микроскоп настраивают для работы в отраженном свете при общем увеличении, равном 60^x.

3.3. Лабораторную фильтровальную установку промывают проточной водой путем прокачивания через нее в течение 10 мин, а затем в течение 1 мин - дистиллированной.

3.4. Сетки-ловушки промывают проточной водой, затем дистиллированной с последующим контролем их чистоты под микроскопом.

3.5. На нижнем фланце зажимного патрона в соответствии с черт. 2 устанавливают сетку-ловушку для вылавливания вымытых волокон.

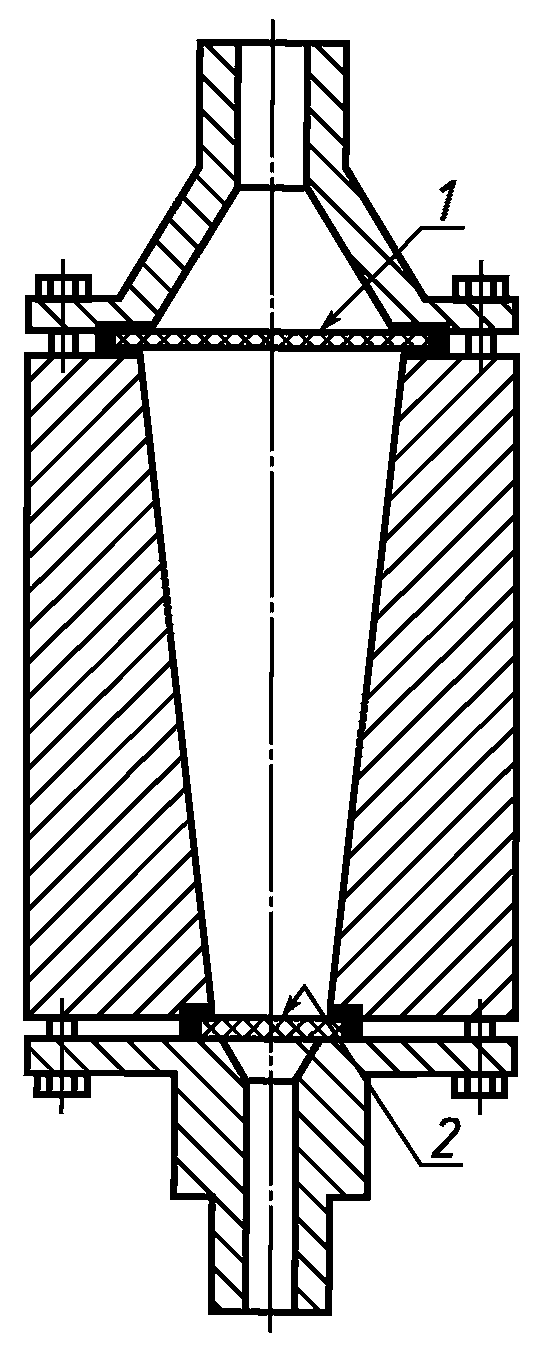

Зажимной патрон

1 - элементарная проба ткани; 2 - сетка-ловушка

Черт. 2

В верхней части зажимного патрона помещают элементарную пробу ткани. Для герметичности зажимной патрон стягивают между верхним и нижним фланцами четырьмя болтами.

3.6. Нагревают термостат до температуры (100 +/- 2) °C.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

4.1. В расходный бак в соответствии с черт. 1 заливают не менее 5 дм³ дистиллированной воды.

4.2. Включают центробежный насос 3.

4.3. Устанавливают давление воды в системе (100 +/- 10) кПа (1,0 +/- 0,1) атм. Давление контролируется манометром 5.

4.4. После установления заданного давления дистиллированную воду прокачивают через элементарную пробу ткани и сетку-ловушку в течение (20 +/- 1) мин. Затем насос 3 выключают.

4.5. С зажимного патрона (черт. 2) отвинчивают верхний фланец; сетку-ловушку с осевшими волокнами осторожно извлекают из нижней части патрона и помещают на (30 +/- 1) мин в термостат.

4.6. Таким же способом проводят испытания других элементарных проб ткани, причем перед каждым испытанием установку промывают по п. 3.4.

4.7. После высушивания в термостате каждую сетку-ловушку просматривают под микроскопом в отраженном свете.

Подсчет волокон под микроскопом проводят последовательно не более чем в 100 полях зрения микроскопа, передвигая сетку-ловушку таким образом, чтобы исключить повторный подсчет волокон.

Схема расположения и порядок просмотра полей зрения - в соответствии с черт. 3.

Черт. 3

4.8. Предварительно просматривают 5 - 6 полей зрения, расположенных в различных местах площади сетки-ловушки в соответствии с черт. 3.

Подсчет волокон проводят путем накопления сумм на лабораторном счетчике.

Результаты испытаний записывают в протокол в соответствии с Приложением 2.

Определяют среднеарифметическое значение количества волокон в одном поле зрения. В соответствии с Приложением 3 определяют точное количество полей зрения.

4.9. Распределение необходимых для просмотра полей зрения среди 100 полей осуществляют с интервалом

, (1)

где n - необходимое количество полей зрения, определенное в соответствии с Приложением 3.

Просмотр полей зрения осуществляют путем перемещения сетки-ловушки с осевшими на ней волокнами в соответствии с черт. 3 так, чтобы подсчитываемые волокна не могли быть зарегистрированы повторно.

4.10. Количество волокон, обнаруженных во всех полях зрения микроскопа, записывают в протокол по форме Приложения 2.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Стойкость к вымыванию волокон из ткани (B_в) определяют количеством волокон, вымытых с одного квадратного сантиметра элементарной пробы, и вычисляют по формуле

, (2)

где

- среднеарифметическое количество волокон в одном поле зрения, шт.;

S - площадь поля зрения, см².

Вычисление проводят до первого десятичного знака с последующим округлением до целого числа.

Среднеарифметическое количество волокон в одном поле зрения вычисляют по формуле

, (3)

где

- количество волокон, содержащихся в i-м поле зрения, шт.;

n - количество просмотренных полей зрения.

Вычисление проводят до второго десятичного знака.

Приложение 1

Справочное

ТЕРМИН, ПРИМЕНЯЕМЫЙ В НАСТОЯЩЕМ СТАНДАРТЕ,

И ПОЯСНЕНИЕ К НЕМУ

Термин	Пояснение
Стойкость к вымыванию волокон (B_в)	Способность ткани противостоять вымыванию волокон потоком жидкости, проходящей через ткань

Приложение 2

Обязательное

ПРОТОКОЛ ИСПЫТАНИЙ

Протокол испытаний должен содержать:

наименование ткани

Номер полей	Номер элементарной пробы
Номер полей	1	2	3
1 2 3 4 5 6
Среднеарифметическое количество волокон, шт.
7 8 9 10 11 . . . 100
Количество просмотренных полей зрения
Количество вымытых волокон, шт. Количество вымытых волокон из точечной пробы, шт. Количество просмотренных полей зрения площадь поля зрения, см² стойкость к вымыванию, шт./см² дата проведения испытания подпись проводившего испытание

Приложение 3

Обязательное

СТАТИСТИЧЕСКАЯ ТАБЛИЦА ДЛЯ ОПРЕДЕЛЕНИЯ КОЛИЧЕСТВА

ПОЛЕЙ ЗРЕНИЯ ПРИ МИКРОСКОПИЧЕСКОМ АНАЛИЗЕ ПРОБ ФИЛЬТРАТОВ

Среднее количество волокон в одном поле	Необходимое для просмотра количество полей
0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5 6 7 8 9 10 12 15 20 25 30 35 40 45 50 55 60	100 66 63 60 57 55 52 50 49 49 45 42 39 36 33 30 28 25 23 20 18 15 13 12 11 8 7 6 6 5 5 4 3 2
