Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 3 июня 1980 г. N 2517
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
СОЕДИНЕНИЯ ШЛИЦЕВЫЕ ЭВОЛЬВЕНТНЫЕ С УГЛОМ ПРОФИЛЯ 30°
РАЗМЕРЫ, ДОПУСКИ И ИЗМЕРЯЕМЫЕ ВЕЛИЧИНЫ
Basic norms of interchangeability.
Involute splined joints with 30° profile angle.
Dimensions, tolerances and measurable sizes
ГОСТ 6033-80
(СТ СЭВ 6505-88)
Список изменяющих документов
(в ред. Изменения N 1, утв. в январе 1982 г.,
Изменения N 2, утв. в ноябре 1989 г.)
Группа Г14
МКС 21.120.30
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Л.А. Коноров, канд. техн. наук; Н.М. Шоломов, канд. техн. наук; М.Б. Айрапетова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 03.06.80 N 2517
3. Срок проверки - 1993 г., периодичность проверки - 10 лет
4. Стандарт полностью соответствует СТ СЭВ 6505-88
5. Стандарт соответствует ИСО 4156-1981 в части методов контроля
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта, приложения
ГОСТ 25346-89
5.2.1, 5.4.1, приложение 3
7. Переиздание (январь 1993 г.) с изменениями N 1, 2, утвержденными в январе 1982 г., ноябре 1989 г. (ИУС 4-82, 1-90)
8. Снято ограничение срока действия Постановлением Госстандарта СССР от 13.10.89 N 3080
Настоящий стандарт распространяется на шлицевые соединения с эвольвентным профилем зубьев, расположенных параллельно оси соединения, с углом профиля 30° и устанавливает исходный контур, форму зубьев, номинальные диаметры, модули и числа зубьев, номинальные размеры и измеряемые величины при центрировании по боковым поверхностям зубьев, а также допуски и посадки.
Стандарт не распространяется на специальные шлицевые соединения, которые отличаются от регламентируемых настоящим стандартом номинальными размерами и видом центрирования.
(Измененная редакция, Изм N 1, 2).
1. ИСХОДНЫЙ КОНТУР И ФОРМА ЗУБЬЕВ
1.1. Исходный контур и форма зубьев шлицевых соединений и основные зависимости для определения их размеров должны соответствовать указанным на черт. 1 - 3 и в табл. 1.
Центрирование по наружному диаметру

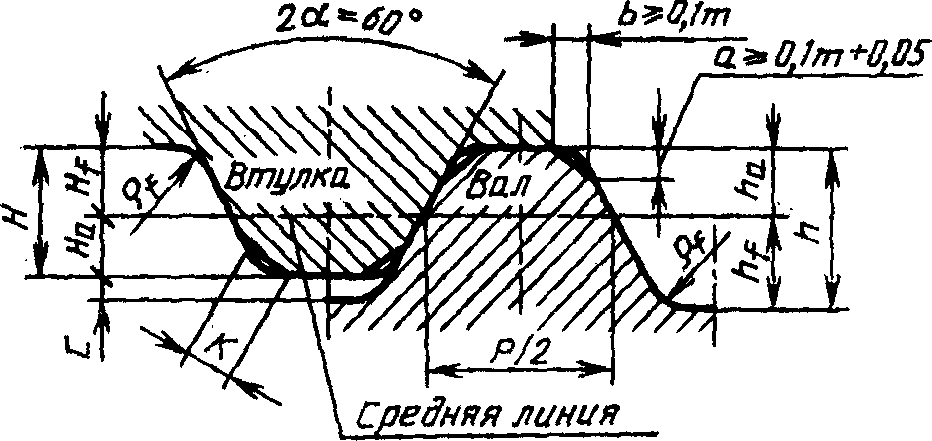

а) Исходный контур

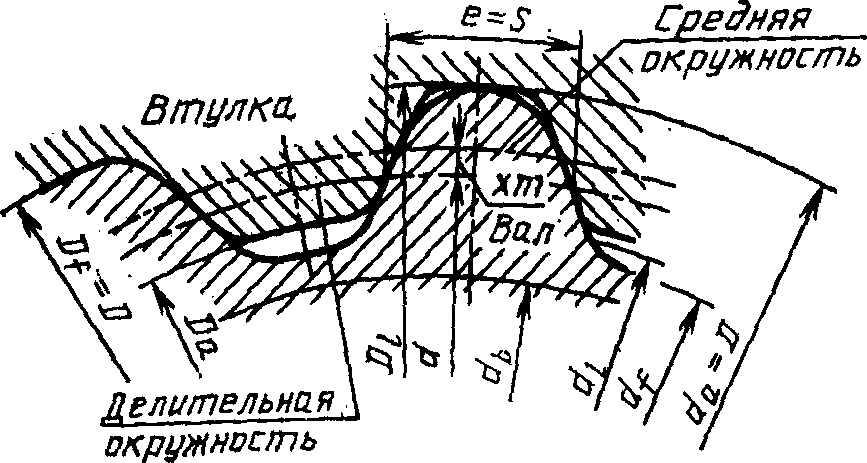

б) Форма зубьев вала и втулки
Черт. 1
Примечание. Допускается применять центрирование по внутреннему диаметру.

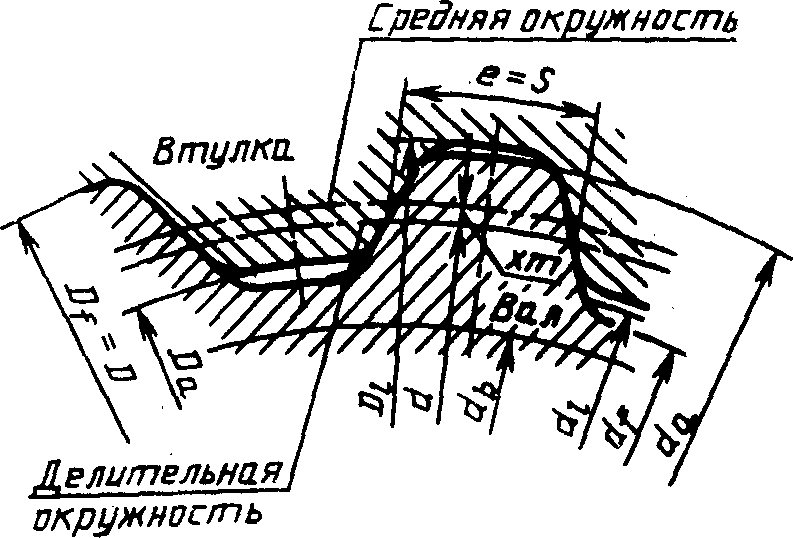

Центрирование по боковым поверхностям зубьев
(плоская форма дна впадины)
а) Исходный контур
б) Форма зубьев вала и втулки
Черт. 2

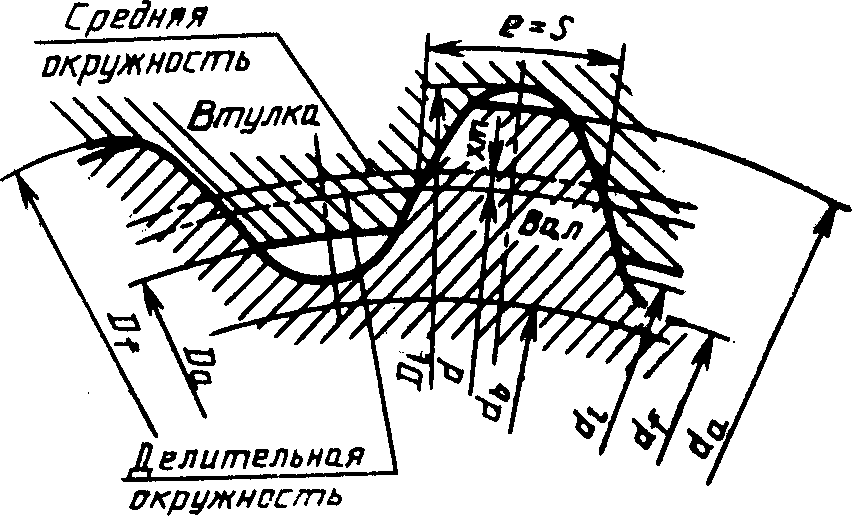

Центрирование по боковым поверхностям зубьев
(закругленная форма дна впадины)
а) Исходный контур
б) Форма зубьев вала и втулки
Центрирование по внутреннему диаметру
Черт. 3
Таблица 1
Наименование параметра
Обозначение
Расчетная зависимость
Модуль
m
Делительный окружной шаг зубьев
P
Угол профиля зуба
Число зубьев
z
Диаметр делительной окружности
d
d = mz
Диаметр основной окружности
db
Высота зуба вала
h
hmin = ha + hfmin
Высота зуба втулки
H
H = Ha + Hf
Высота головки зуба вала:
ha
при центрировании по боковым поверхностям зубьев
ha = 0,45m
при центрировании по наружному диаметру
ha = 0,55m
Высота головки зуба втулки
Ha
Ha = 0,45m
Высота ножки зуба втулки:
Hf
при плоской форме дна впадины
Hfmin = 0,55m
Hfmax = 0,65m
при закругленной форме дна впадины
Hf = 0,77m
Высота ножки зуба вала:
hf
при плоской форме дна впадины
hfmin = 0,55m
hfmax = 0,65m
при закругленной форме дна впадины
hfmax = 0,83m
Радиус кривизны переходной кривой зуба
Номинальная делительная окружная толщина зуба вала
s
Номинальная делительная окружная ширина впадины втулки
e
Номинальный (исходный) диаметр соединения
D
D = mz + 2xm + 1,1m
Диаметр окружности впадин втулки:
Df
при плоской форме дна впадины
Df = D
при закругленной форме дна впадины
Dfmin = D + 0,44m
Диаметр окружности вершин зубьев втулки
Da
Da = D - 2m
Смещение исходного контура
xm
Диаметр окружности впадин вала:
df
при плоской форме дна впадины
dfmax = D - 2,2m
при закругленной форме дна впадины
dfmax = D - 2,76m
Диаметр окружности вершин зубьев вала:
da
при центрировании по боковым поверхностям зубьев
da = D - 0,2m
при центрировании по наружному диаметру
da = D
Диаметр окружности граничных точек зуба втулки
D1
D1min = da + Fг
Диаметр окружности граничных точек зуба вала
d1
d1max = Da - Fг
Фаска или радиус притупления продольной кромки зуба втулки
k
k = 0,15m
Радиальный зазор
c
cmin = 0,1m
1.2. Допускается применять сочетания профилей зубьев вала и втулки с различной формой дна впадины.
1.3. Выбор величин параметров шлицевых соединений Hf и hf в зависимости от вида применяемого инструмента приведен в приложении 1.
1.4. На поверхности вершин зубьев вала, полученных методом накатки, допускаются углубления.
2. НОМИНАЛЬНЫЕ ДИАМЕТРЫ, МОДУЛИ И ЧИСЛА ЗУБЬЕВ
2.1. Номинальные диаметры, модули и числа зубьев шлицевых соединений должны соответствовать указанным в табл. 2.
Таблица 2
Размеры, мм
Номинальный диаметр D
Модуль m
Ряд 1
0,5
-
0,8
-
1,25
-
2
-
3
-
-
5
-
8
-
Ряд 2
-
0,6
-
1
-
1,5
-
2,5
-
3,5
4
-
6
-
10
Ряд 1
Ряд 2
Число зубьев z
-
4
6
-
-
-
5
8
-
-
6
-
10
8
6
-
7
12
10
7
8
-
14
12
8
6
-
9
16
13
10
7
-
10
-
18
15
11
8
6
-
12
-
22
18
13
10
8
6
-
14
26
22
16
12
10
8
-
15
-
28
23
17
13
10
8
6
-
16
30
25
18
14
11
9
6
17
-
32
27
20
15
12
10
7
-
18
34
28
21
16
13
10
7
-
20
-
38
32
23
18
14
12
8
6
-
-
22
42
35
26
20
16
13
9
7
6
25
-
48
40
30
24
18
15
11
8
7
-
28
54
45
34
26
21
17
12
10
8
30
-
-
48
36
28
22
18
13
10
8
-
-
32
52
38
30
24
20
14
11
9
6
35
-
57
42
34
26
22
16
12
10
7
-
38
62
46
36
29
24
18
14
11
8
-
40
-
64
48
38
30
25
18
14
12
8
6
-
42
68
51
40
32
26
20
15
12
-
9
7
45
-
74
55
44
34
28
21
16
13
12
10
7
-
-
48
78
58
46
37
30
22
18
14
12
10
8
6
50
-
-
60
48
38
32
24
18
15
12
11
8
7
-
52
64
50
40
33
24
19
16
12
11
9
7
55
-
66
54
42
35
26
20
17
14
12
9
8
-
58
70
56
45
37
28
22
18
14
13
10
8
-
60
-
74
58
46
38
28
22
18
16
13
10
8
-
-
62
-
-
48
40
30
23
19
16
14
11
9
-
65
-
50
42
31
24
20
18
15
11
9
-
-
68
53
44
32
26
21
18
15
12
10
-
-
70
-
-
54
45
34
26
22
18
16
12
10
7
-
72
-
56
46
34
27
22
20
16
13
10
-
75
-
-
58
48
36
28
24
20
17
13
11
8
-
78
-
60
50
38
30
24
21
18
14
11
-
-
80
-
-
62
52
38
30
25
22
18
14
12
8
6
-
82
-
53
40
31
26
22
19
15
12
-
-
85
-
55
41
32
27
24
20
15
13
9
7
-
88
57
42
34
28
24
20
16
13
-
-
90
-
58
44
34
28
24
21
16
13
10
7
-
92
60
44
35
29
25
22
17
14
-
-
95
-
62
46
36
30
26
22
18
14
10
8
-
98
64
48
38
31
26
23
18
15
-
-
100
-
64
48
38
32
28
24
18
15
11
8
-
105
68
51
40
34
29
25
20
16
12
9
110
-
72
54
42
35
30
26
20
17
12
9
120
-
-
58
46
38
34
28
22
18
13
10
-
130
64
50
42
36
31
24
20
15
11
140
-
68
54
45
38
34
26
22
16
12
-
150
74
58
48
42
36
28
24
17
13
160
-
-
-
52
44
38
30
25
18
14
-
170
55
48
41
32
27
20
15
180
-
58
50
44
34
28
21
16
-
190
62
-
46
36
30
22
17
200
-
65
-
48
38
32
24
18
-
210
69
-
51
40
34
25
20
220
-
-
-
-
42
35
26
20
240
-
46
38
28
22
-
250
48
40
30
24
260
-
50
42
31
24
-
280
54
45
34
26
300
-
58
48
36
28
-
320
62
52
38
30
340
-
-
55
41
32
-
360
58
44
34
380
-
62
46
36
400
-
65
48
38
-
420
68
51
40
440
-
72
54
42
-
450
-
55
44
-
460
75
56
44
480
-
78
58
46
500
-
82
61
48
Примечания:
1. При выборе номинальных диаметров и модулей ряд 1 следует предпочесть ряду 2.
2. Числа зубьев, подчеркнутые линией, являются предпочтительными.
3. Модуль 3, 5 по возможности не применять.
3. ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ ОТ ПАРАЛЛЕЛЬНОСТИ СТОРОН ЗУБЬЕВ
ВАЛА И ВТУЛКИ
3.1. Предельные отклонения от параллельности сторон зубьев вала и втулки относительно оси центрирующей поверхности устанавливаются в стандартах на комплексные калибры.
4. НОМИНАЛЬНЫЕ РАЗМЕРЫ И ИЗМЕРЯЕМЫЕ ВЕЛИЧИНЫ
4.1. Номинальные размеры шлицевых соединений должны соответствовать указанным в табл. 3, 5, 7, 9, 11, 13, 15, 17, 19, 21, 23, 25, 27, 29, 31.
4.2. Номинальные размеры по роликам и длины общей нормали (черт. 4) для отдельных измерений шлицевых валов и втулок должны соответствовать указанным в табл. 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32.
Размер между роликами
Размер по роликам
Длина общей нормали
Черт. 4
Таблица 3
Номинальные размеры шлицевых соединений с модулем 0,5 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
4
6
3
2,598
3
3,9
2,9
3,95
2,95
+0,225
1,045
5
8
4
3,464
4
4,9
3,9
4,95
3,95
+0,225
1,045
6
10
5
4,330
5
5,9
4,9
5,95
4,95
+0,225
1,045
7
12
6
5,196
6
6,9
5,9
6,95
5,95
+0,225
1,045
8
14
7
6,062
7
7,9
6,9
7,95
6,95
+0,225
1,045
9
16
8
6,928
8
8,9
7,9
8,95
7,95
+0,225
1,045
10
18
9
7,794
9
9,9
8,9
9,95
8,95
+0,225
1,045
12
22
11
9,526
11
11,9
10,9
11,95
10,95
+0,225
1,045
14
26
13
11,258
13
13,9
12,9
13,95
12,94
+0,225
1,045
15
28
14
12,124
14
14,9
13,9
14,95
13,94
+0,225
1,045
16
30
15
12,990
15
15,9
14,9
15,95
14,94
+0,225
1,045
17
32
16
13,856
16
16,9
15,9
16,95
15,94
+0,225
1,045
18
34
17
14,722
17
17,9
16,9
17,95
16,94
+0,225
1,045
20
38
19
16,454
19
19,9
18,9
19,95
18,94
+0,225
1,045
22
42
21
18,187
21
21,9
20,9
21,95
20,94
+0,225
1,045
25
48
24
20,785
24
24,9
23,9
24,95
23,94
+0,225
1,045
28
54
27
23,383
27
27,9
26,9
27,95
26,93
+0,225
1,045
Таблица 4
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 0,5 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
4
1,0
1,782
2,42
1,75
6,542
1,03
2
2,405
5
1,0
2,792
2,13
1,50
7,096
1,10
2
2,452
6
1,0
3,797
2,01
1,25
7,511
1,20
3
3,859
7
1,0
4,800
1,95
1,25
8,540
1,23
3
3,905
8
1,0
5,801
1,91
1,25
9,564
1,27
3
3,952
9
1,0
6,803
1,88
1,25
10,584
1,29
4
5,359
10
1,0
7,804
1,86
1,0
10,961
1,39
4
5,405
12
1 0
9,805
1,84
1,0
12,978
1,43
5
6,859
14
1,0
11,806
1,82
1,0
14,991
1,46
5
6,952
15
1,0
12,806
1,81
1,0
15,996
1,47
6
8,359
16
1,0
13,807
1,80
1,0
17,001
1,48
6
8,405
17
1,0
14,807
1,80
1,0
18,003
1,49
6
8,452
18
1,0
15,807
1,80
1,0
19,009
1,50
7
9,859
20
1,0
17,807
1,79
1,0
21,016
1,52
7
9,952
22
1,0
19,808
1,78
1,0
23,022
1,54
8
11,405
25
1,0
22,808
1,78
1,0
26,029
1,55
9
12,905
28
1,0
25,808
1,77
1,0
29,034
1,57
10
14,405
Таблица 5
Номинальные размеры шлицевых соединений с модулем 0,6 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
6
8
4,8
4,157
4,8
5,88
4,68
5,93
4,75
+0,27
1,254
7
10
6,0
5,196
5,8
6,88
5,68
6,93
5,75
+0,17
1,139
8
12
7,2
6,235
6,8
7,88
6,68
7,93
6,75
+0,07
1,023
9
13
7,8
6,755
7,8
8,88
7,68
8,93
7,75
+0,27
1,254
10
15
9,0
7,794
8,8
9,88
8,68
9,93
8,75
+0,17
1,139
12
18
10,8
9,353
10,8
11,88
10,68
11,93
10,75
+0,27
1,254
14
22
13,2
11,432
12,8
13,88
12,68
13,94
12,74
+0,07
1,023
15
23
13,8
11,951
13,8
14,88
13,68
14,94
13,74
+0,27
1,254
16
25
15,0
12,990
14,8
15,88
14,68
15,94
14,74
+0,17
1,139
17
27
16,2
14,030
15,8
16,88
15,68
16,94
15,74
+0,07
1,023
18
28
16,8
14,549
16,8
17,88
16,68
17,94
16,74
+0,27
1,254
20
32
19,2
16,628
18,8
19,88
18,68
19,94
18,74
+0,07
1,023
22
35
21,0
18,187
20,8
21,88
20,68
21,94
20,74
+0,17
1,139
25
40
24,0
20,785
23,8
24,88
23,68
24,94
23,74
+0,17
1,139
28
45
27,0
23,383
26,8
27,88
26,68
27,94
26,74
+0,17
1,139
30
48
28,8
24,942
28,8
29,88
28,68
29,94
28,74
+0,27
1,254
32
52
31,2
27,020
30,8
31,88
30,68
31,94
30,74
+0,07
1,023
35
57
34,2
29,618
33,8
34,88
33,68
34,94
33,74
+0,07
1,023
38
62
37,2
32,303
36,8
37,88
36,68
37,94
36,74
+0,07
1,023
40
64
38,4
33,255
38,8
39,88
38,68
39,94
38,74
+0,47
1,485
42
68
40,8
35,334
40,8
41,88
40,68
41,94
40,74
+0,27
1,254
45
74
44,4
38,452
43,8
44,88
43,68
44,94
43,74
+0,03
0,908
48
78
46,8
40,530
46,8
47,88
46,68
47,94
46,74
+0,27
1,254
Таблица 6
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 0,6 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
6
1,0
3,965
1,58
1,75
8,348
1,12
-
-
7
1,0
4,972
1,76
1,5
8,874
1,22
-
-
8
1,0
5,959
1,95
1,25
9,327
1,36
-
-
9
1,0
6,909
1,62
1,5
10,795
1,24
3
4,714
10
1,0
7,923
1,74
1,25
11,250
1,36
-
-
12
1,0
9,969
1,66
1,5
13,922
1,32
4
6,486
14
1,0
11,966
1,84
1,25
15,372
1,47
-
-
15
1,0
12,937
1,67
1,25
16,275
1,42
-
-
16
1,0
13,943
1,74
1,25
17,319
1,46
5
8,214
17
1,0
14,940
1,81
1,25
18,356
1,51
5
8,170
18
1,0
15,970
1,68
1,25
19,330
1,46
-
-
20
1,0
17,968
1,80
1,25
21,394
1,53
6
9,942
22
1,0
19,951
1,74
1,25
23,353
1,52
-
-
25
1,0
22,972
1,74
1,25
26,384
1,54
-
-
28
1,0
25,956
1,74
1,25
29,374
1,56
-
-
30
1,0
27,971
1,70
1,25
31,374
1,54
9
15,486
32
1,0
29,970
1,77
1,25
33,415
1,60
-
-
35
1,0
32,957
1,77
1,25
36,405
1,61
10
17,170
38
1,0
35,970
1,77
1,25
39,421
1,61
11
18,942
40
1,0
37,961
1,66
1,25
41,353
1,55
12
21,030
42
1,0
39,971
1,71
1,25
43,395
1,59
-
-
45
1,0
42,966
1,79
1,25
46,437
1,65
-
-
48
1,0
45,972
1,71
1,25
49,402
1,60
14
24,486
Таблица 7
Номинальные размеры шлицевых соединений с модулем 0,8 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
6
6
4,8
4,157
4,4
5,84
4,24
5,89
4,35
+0,16
1,441
7
7
5,6
4,850
5,4
6,84
5,24
6,89
5,35
+0,26
1,557
8
8
6,4
5,543
6,4
7,84
6,24
7,89
6,35
+0,36
1,672
9
10
8,0
6,928
7,4
8,84
7,24
8,89
7,35
+0,06
1,326
10
11
8,8
7,621
8,4
9,84
8,24
9,89
8,35
+0,16
1,441
12
13
10,4
9,007
10,4
11,84
10,24
11,89
10,35
+0,36
1,672
14
16
12,8
11,085
12,4
13,84
12,24
13,90
12,34
+0,16
1,441
15
17
13,6
11,778
13,4
14,84
13,24
14,90
13,34
+0,26
1,557
16
18
14,4
12,471
14,4
15,84
14,24
15,90
14,34
+0,36
1,672
17
20
16,0
13,856
15,4
16,84
15,24
16,90
15,34
+0,06
1,326
18
21
16,8
14,549
16,4
17,84
16,24
17,90
16,34
+0,16
1,441
20
23
18,4
15,935
18,4
19,84
18,24
19,90
18,34
+0,36
1,672
22
26
20,8
18,013
20,4
21,84
20,24
21,90
20,34
+0,16
1,441
25
30
24,0
20,785
23,4
24,84
23,24
24,90
23,34
+0,06
1,326
28
34
27,2
23,556
26,4
27,84
26,24
27,90
26,34
-0,04
1,210
30
36
28,8
24,942
28,4
29,84
28,24
29,90
28,34
+0,16
1,441
32
38
30,4
26,327
30,4
31,84
30,24
31,90
30,34
+0,36
1,672
35
42
33,6
29,098
33,4
34,84
33,24
34,90
33,34
+0,26
1,557
38
46
36,8
31,870
36,4
37,84
36,24
37,90
36,34
+0,16
1,441
40
48
38,4
33,255
38,4
39,84
38,24
39,90
38,34
+0,36
1,672
42
51
40,8
35,334
40,4
41,84
40,24
41,90
40,34
+0,16
1,441
45
55
44,0
38,105
43,4
44,84
43,24
44,90
43,34
+0,06
1,326
48
58
46,4
40,184
46,4
47,84
46,24
47,90
46,34
+0,36
1,672
50
60
48,0
41,569
48,4
49,84
48,24
49,90
48,34
+0,56
1,903
52
64
51,2
44,340
50,4
51,84
50,24
51,91
50,33
-0,04
1,210
55
66
52,8
45,726
53,4
54,84
53,24
54,91
53,33
+0,66
2,019
58
70
56,0
48,497
56,4
57,84
56,24
57,91
56,33
+0,56
1,903
60
74
59,2
51,269
58,4
59,84
58,24
59,91
58,33
-0,04
1,210
Таблица 8
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 0,8 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
6
1,4
3,051
2,42
2,25
8,998
1,10
-
-
7
1,5
3,629
2,18
2,25
9,776
1,09
2
3,786
8
1,5
4,794
1,83
2,25
10,939
1,12
2
3,923
9
1,4
6,023
2,41
1,75
10,974
1,31
2
3,687
10
1,5
6,649
2,27
1,75
11,835
1,29
-
-
12
1,5
8,720
1,77
2,0
14,393
1,24
3
6,286
14
1,5
10,759
2,03
1,75
15,992
1,38
-
-
15
1,5
11,728
1,86
1,75
16,894
1,36
-
-
16
1,5
12,759
1,77
1,75
17,926
1,36
4
8,648
17
1,5
13,736
2,08
1,5
18,378
1,52
4
8,423
18
1,5
14,724
1,93
1,5
19,305
1,49
4
8,560
20
1,5
16,753
1,76
1,75
21,920
1,40
-
-
22
1,5
18,776
1,89
1,5
23,369
1,53
5
10,923
25
1,5
21,760
1,93
1,5
26,397
1,57
-
-
28
1,5
24,742
1,96
1,5
29,417
1,61
6
13,197
30
1,5
26,782
1,84
1,5
31,386
1,57
-
-
32
1,5
28,796
1,75
1,5
33,349
1,54
7
15,923
35
1,5
31,792
1,78
1,5
36,376
1,57
8
18,148
38
1,5
34,786
1,81
1,5
39,397
1,60
-
-
40
1,5
36,796
1,75
1,5
41,365
1,57
9
20,648
42
1,5
38,768
1,80
1,5
43,381
1,61
9
20,560
45
1,5
41,761
1,83
1,5
46,398
1,64
-
-
48
1,5
44,796
1,74
1,5
49,377
1,59
-
-
50
1,5
46,794
1,70
1,5
51,345
1,57
11
25,648
52
1,5
48,770
1,84
1,5
53,428
1,66
11
25,197
55
1,5
51,790
1,69
1,5
56,334
1,57
-
-
58
1,5
54,794
1,71
1,5
59,357
1,59
13
30,374
60
1,5
56,774
1,82
1,5
61,430
1,67
-
-
Таблица 9
Номинальные размеры шлицевых соединений с модулем 1,00 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
8
6
6,0
5,196
6
7,8
5,8
7,85
5,95
+0,45
2,090
9
7
7,0
6,062
7
8,8
6,8
8,85
6,95
+0,45
2,090
10
8
8,0
6,928
8
9,8
7,8
9,85
7,95
+0,45
2,090
12
10
10,0
8,660
10
11,8
9,8
11,85
9,95
+0,45
2,090
14
12
12,0
10,392
12
13,8
11,8
13,86
11,94
+0,45
2,090
15
13
13,0
11,258
13
14,8
12,8
14,86
12,94
+0,45
2,090
16
14
14,0
12,124
14
15,8
13,8
15,86
13,94
+0,45
2,090
17
15
15,0
12,990
15
16,8
14,8
16,86
14,94
+0,45
2,090
18
16
16,0
13,856
16
17,8
15,8
17,86
15,94
+0,45
2,090
20
18
18,0
15,588
18
19,8
17,8
19,86
17,94
+0,45
2,090
22
20
20,0
17,321
20
21,8
19,8
21,86
19,94
+0,45
2,090
25
24
24,0
20,785
23
24,8
22,8
24,86
22,94
-0,05
1,513
28
26
26,0
22,517
26
27,8
25,8
27,86
25,94
+0,45
2,090
30
28
28,0
24,249
28
29,8
27,8
29,86
27,94
+0,45
2,090
32
30
30,0
25,981
30
31,8
29,8
31,96
29,94
+0,45
2,090
35
34
34,0
29,445
33
34,8
32,8
34,86
32,94
-0,05
1,513
38
36
36,0
31,177
36
37,8
35,8
37,86
35,94
+0,45
2,090
40
38
38,0
32,909
38
39,8
37,8
39,86
37,94
+0,45
2,090
42
40
40,0
34,641
40
41,8
39,8
41,86
39,94
+0,45
2,090
45
44
44,0
38,105
43
44,8
42,8
44,86
42,94
-0,05
1,513
48
46
46,0
39,837
46
47,8
45,8
47,86
45,94
+0,45
2,090
50
48
48,0
41,569
48
49,8
47,8
49,86
47,94
+0,45
2,090
52
50
50,0
43,301
50
51,8
49,8
51,87
49,93
+0,45
2,090
55
54
54,0
46,765
53
54,8
52,8
54,87
52,93
-0,05
1,513
58
56
56,0
48,497
56
57,8
55,8
57,87
55,93
+0,45
2,090
60
58
58,0
50,229
58
59,8
57,8
59,87
57,93
+0,45
2,090
Таблица 10
Номинальные размеры по роликам и длины общей нормали для
шлицевых валов и втулок с модулем 1,0 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
8
1,75
4,367
1,64
4,0
14,173
1,01
-
-
9
1,75
5,189
1,61
3,25
13,347
1,04
2
4,857
10
1,75
6,368
1,66
3,0
14,103
1,11
-
-
12
1,75
8,369
1,67
2,75
15,615
1,17
-
-
14
1,75
10,369
1,68
2,5
17,081
1,23
3
7,810
15
1,75
11,273
1,67
2,5
17,992
1,24
3
7,857
16
1,75
12,369
1,69
2,5
19,128
1,27
3
7,903
17
1,75
13,286
1,68
2,25
19,431
1,31
-
-
18
1,75
14,369
1,69
2,25
20,541
1,33
-
-
20
1,75
16,370
1,70
2,25
22,568
1,35
4
10,810
22
1,75
18,370
1,70
2,25
24,592
1,37
4
10,903
25
1,75
21,311
2,00
2,0
27,109
1,54
-
-
28
1,75
24,370
1,71
2,0
29,982
1,46
5
13,903
30
1,75
26,370
1,71
2,0
31,992
1,47
-
-
32
1,75
28,370
1,71
2,0
34,002
1,48
6
16,810
35
1,75
31,331
1,90
2,0
37,127
1,59
6
16,497
38
1,75
34,370
1,72
2,0
40,025
1,51
7
19,810
40
1,75
36,370
1,72
2,0
42,032
1,52
7
19,903
42
1,75
38,370
1,72
2,0
44,038
1,53
-
-
45
1,75
41,341
1,85
2,0
47,137
1,62
8
22,403
48
1,75
44,370
1,72
2,0
50,053
1,55
-
-
50
1,75
46,370
1,72
2,0
52,057
1,55
9
25,810
52
1,75
48,370
1,72
2,0
54,061
1,56
9
25,903
55
1,75
51,347
1,83
2,0
57,144
1,63
-
-
58
1,75
54,370
1,72
2,0
60,072
1,57
10
28,903
60
1,75
56,370
1,72
2,0
62,075
1,58
-
-
Таблица 11
Номинальные размеры шлицевых соединений с модулем 1,25 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
10
6
7,5
6,495
7,5
9,75
7,25
9,80
7,45
+0,562
2,613
12
8
10,0
8,660
9,5
11,75
9,25
11,80
9,45
+0,312
2,324
14
10
12,5
10,825
11,5
13,75
11,25
13,81
11,44
+0,062
2,036
15
10
12,5
10,825
12,5
14,75
12,25
14,81
12,44
+0,562
2,613
16
11
13,75
11,908
13,5
15,75
13,25
15,81
13,44
+0,437
2,469
17
12
15,0
12,990
14,5
16,75
14,25
16,81
14,44
+0,312
2,324
18
13
16,25
14,073
15,5
17,75
15,25
17,81
15,44
+0,187
2,180
20
14
17,5
15,155
17,5
19,75
17,25
19,81
17,44
+0,562
2,613
22
16
20,0
17,321
19,5
21,75
19,25
21,81
19,44
+0,312
2,324
25
18
22,5
19,486
22,5
24,75
22,25
24,81
22,44
+0,562
2,613
28
21
26,25
22,733
25,5
27,75
25,25
27,81
25,44
+0,187
2,180
30
22
27,5
23,816
27,5
29,75
27,25
29,81
27,44
+0,562
2,613
32
24
30,0
25,981
29,5
31,75
29,25
31,81
29,44
+0,312
2,324
35
26
32,5
28,146
32,5
34,75
32,25
34,81
32,44
+0,562
2,613
38
29
36,25
31,393
35,5
37,75
35,25
37,81
35,44
+0,187
2,180
40
30
37,5
32,476
37,5
39,75
37,25
39,81
37,44
+0,562
2,613
42
32
40,0
34,641
39,5
41,75
39,25
41,81
39,44
+0,312
2,324
45
34
42,5
36,806
42,5
44,75
42,25
44,81
42,44
+0,562
2,613
48
37
46,25
40,054
45,5
47,75
45,25
47,81
45,44
+0,187
2,180
50
38
47,5
41,136
47,5
49,75
47,25
49,81
47,44
+0,562
2,613
52
40
50,0
43,301
49,5
51,75
49,25
51,82
49,43
+0,312
2,324
55
42
52,5
45,466
52,5
54,75
52,25
54,82
52,43
+0,562
2,613
58
45
56,25
48,714
55,5
57,75
55,25
57,82
55,43
+0,187
2,180
60
46
57,5
49,796
57,5
59,75
57,25
59,82
57,43
+0,562
2,613
62
48
60,0
51,962
59,5
61,75
59,25
61,82
59,43
+0,312
2,324
65
50
62,5
54,127
62,5
64,75
62,25
64,82
62,43
+0,562
2,613
68
53
66,25
57,374
65,5
67,75
65,25
67,82
65,43
+0,187
2,180
70
54
67,5
58,457
67,5
69,75
67,25
69,82
67,43
+0,562
2,613
72
56
70,0
60,622
69,5
71,75
69,25
71,82
69,43
+0,312
2,324
75
58
72,5
62,787
72,5
74,75
72,25
74,82
72,43
+0,562
2,613
78
60
75,0
64,952
75,5
77,75
75,25
77,82
75,43
+0,812
2,902
80
62
77,5
67,117
77,5
79,75
77,25
79,82
77,43
+0,562
2,613
Таблица 12
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 1,25 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
10
2,25
5,276
1,71
4,5
16,629
1,03
2
6,013
12
2,25
7,230
2,13
3,0
15,554
1,20
2
5,879
14
2,25
9,060
2,99
2,5
16,503
1,37
2
5,746
15
2,25
10,276
1,72
3,25
19,075
1,19
-
-
16
2,25
11,132
1,81
3,0
19,417
1,23
-
-
17
2,25
12,249
1,95
2,75
20,059
1,31
3
9,513
18
2,25
13,099
2,08
2,5
20,360
1,38
3
9,446
20
2,25
15,276
1,72
3,0
23,602
1,28
3
9,879
22
2,25
17,257
1,88
2,5
24,477
1,41
-
-
25
2,25
20,276
1,73
2,75
28,050
1,36
4
13,513
28
2,25
23,170
1,91
2,75
30,481
1,47
4
13,313
30
2,25
25,276
1,73
2,75
33,103
1,40
-
-
32
2,25
27,264
1,83
2,5
34,540
1,48
5
17,013
35
2,25
30,276
1,73
2,5
37,477
1,46
5
17,379
38
2,25
33,200
1,85
2,5
40,540
1,53
-
-
40
2,25
35,276
1,73
2,5
42,502
1,48
6
21,013
42
2,25
37,267
1,80
2,5
44,577
1,53
6
20,879
45
2,25
40,276
1,73
2,5
47,523
1,50
-
-
48
2,25
43,216
1,82
2,5
50,576
1,56
7
22,446
50
2,25
45,276
1,73
2,5
52,540
1,52
7
24,879
52
2,25
47,269
1,79
2,5
54,602
1,56
-
-
55
2,25
50,276
1,73
2,5
57,554
1,54
8
28,513
58
2,25
53,227
1,81
2,5
60,600
1,59
8
28,313
60
2,25
55,276
1,73
2,5
62,566
1,55
-
-
62
2,25
57,270
1,78
2,5
64,619
1,58
9
32,013
65
2,25
60,276
1,73
2,5
67,577
1,56
9
32,379
68
2,25
63,235
1,79
2,5
70,617
1,60
-
-
70
2,25
65,276
1,73
2,5
72,586
1,57
10
36,013
72
2,25
67,271
1,77
2,5
74,632
1,60
10
35,879
75
2,25
70,276
1,73
2,5
77,594
1,58
-
-
78
2,25
73,271
1,70
2,5
80,552
1,56
11
40,013
80
2,25
75,276
1,73
2,5
82,601
1,59
11
39,879
Таблица 13
Номинальные размеры шлицевых соединений с модулем 1,5 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
12
6
9,0
7,794
9
11,7
8,7
11,75
8,95
+0,675
3,136
14
8
12,0
10,392
11
13,7
10,7
13,76
10,94
+0,175
2,558
15
8
12,0
10,392
12
14,7
11,7
14,76
11,94
+0,675
3,136
16
9
13,5
11,691
13
15,7
12,7
15,76
12,94
+0,425
2,847
17
10
15,0
12,990
14
16,7
13,7
16,76
13,94
+0,175
2,558
18
10
15,0
12,990
15
17,7
14,7
17,76
14,94
+0,675
3,136
20
12
18,0
15,588
17
19,7
16,7
19,76
16,94
+0,175
2,558
22
13
19,5
16,887
19
21,7
18,7
21,76
18,94
+0,425
2,847
25
15
22,5
19,486
22
24,7
21,7
24,76
21,94
+0,425
2,847
28
17
25,5
22,084
25
27,7
24,7
27,76
24,94
+0,425
2,847
30
18
27,0
23,383
27
29,7
26,7
29,76
26,94
+0,675
3,136
32
20
30,0
25,981
29
31,7
28,7
31,76
28,94
+0,175
2,558
35
22
33,0
28,579
32
34,7
31,7
34,76
31,94
+0,175
2,558
38
24
36,0
31,177
35
37,7
34,7
37,76
34,94
+0,175
2,558
40
25
37,5
32,476
37
39,7
36,7
39,76
36,94
+0,425
2,847
42
26
39,0
33,775
39
41,7
38,7
41,76
38,94
+0,675
3,136
45
28
42,0
36,373
42
44,7
41,7
44,76
41,94
+0,675
3,136
48
30
45,0
38,971
45
47,7
44,7
47,76
44,94
+0,675
3,136
50
32
48,0
41,569
47
49,7
46,7
49,76
46,94
+0,175
2,558
52
33
49,5
42,868
49
51,7
48,7
51,77
48,93
+0,425
2,847
55
35
52,5
45,466
52
54,7
51,7
54,77
51,93
+0,425
2,847
58
37
55,5
48,064
55
57,7
54,7
57,77
54,93
+0,425
2,847
60
38
57,0
49,363
57
59,7
56,7
59,77
56,93
+0,675
3,136
62
40
60,0
51,962
59
61,7
58,7
61,77
58,93
+0,175
2,558
65
42
63,0
54,560
62
64,7
61,7
64,77
61,93
+0,175
2,558
68
44
66,0
57,158
65
67,7
64,7
67,77
64,93
+0,175
2,558
70
45
67,5
58,457
67
69,7
66,7
69,77
66,93
+0,425
2,847
72
46
69,0
59,756
69
71,7
68,7
71,77
68,93
+0,675
3,136
75
48
72,0
62,354
72
74,7
71,7
74,77
71,93
+0,675
3,136
78
50
75,0
64,952
75
77,7
74,7
77,77
74,93
+0,675
3,136
80
52
78,0
67,550
77
79,7
76,7
79,77
76,93
+0,175
2,558
82
53
79,5
68,849
79
81,7
78,7
81,77
78,93
+0,425
2,847
85
55
82,5
71,447
82
84,7
81,7
84,77
81,93
+0,425
2,847
88
57
85,5
74,075
85
87,7
84,7
87,77
84,93
+0,425
2,847
90
58
87,0
75,344
87
89,7
86,7
89,77
86,93
+0,675
3,136
92
60
90,0
77,942
89
91,7
88,7
91,77
88,93
+0,175
2,558
95
62
93,0
80,540
92
94,7
91,7
94,77
91,93
+0,175
2,558
98
64
96,0
83,138
95
97,7
94,7
97,77
94,93
+0,175
2,558
100
64
96,0
83,138
97
99,7
96,7
99,77
96,93
+1,175
3,713
105
68
102,0
88,334
102
104,7
101,7
104,78
101,92
+0,675
3,136
110
72
108,0
93,530
107
109,7
106,7
109,78
106,92
+0,175
2,558
(Измененная редакция, Изм. N 2)
Таблица 14
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 1,5 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
12
2,75
6,180
1,77
5,5
20,173
1,02
2
7,216
14
2,50
8,877
2,13
3,5
18,144
1,23
2
6,855
15
2,75
9,180
1,76
4,5
21,115
1,11
-
-
16
2,75
9,939
2,03
3,5
19,788
1,21
2
7,175
17
2,75
10,985
2,67
3,25
20,593
1,31
-
-
18
2,75
12,181
1,76
4,0
23,127
1,18
-
-
20
2,75
14,038
2,33
3,0
22,995
1,38
-
-
22
2,75
16,014
1,91
3,25
25,382
1,32
3
11,535
25
2,75
19,036
1,88
3,25
28,446
1,35
-
-
28
2,75
22,053
1,86
3,25
31,498
1,37
-
-
30
2,75
24,181
1,75
3,25
33,532
1,36
4
16,216
32
2,75
26,111
1,99
3,0
35,078
1,48
4
15,855
35
2,75
29,118
1,96
3,0
38,092
1,49
4
15,995
38
2,75
32,125
1,93
3,0
41,103
1,51
-
-
40
2,75
34,094
1,82
3,0
42,961
1,48
5
20,535
42
2,75
36,181
1,74
3,0
44,972
1,46
-
-
45
2,75
39,181
1,74
3,0
47,988
1,47
-
-
48
2,75
42,181
1,74
3,0
51,003
1,48
6
25,216
50
2,75
44,141
1,87
3,0
53,138
1,55
6
24,855
52
2,75
46,115
1,80
3,0
55,026
1,52
-
-
55
2,75
49,119
1,79
3,0
58,038
1,53
-
-
58
2,75
52,122
1,79
3,0
61,049
1,54
7
29,535
60
2,75
54,181
1,74
3,0
63,047
1,52
-
-
62
2,75
56,150
1,84
3,0
65,160
1,58
-
-
65
2,75
59,151
1,83
3,0
68,164
1,58
-
-
68
2,75
62,153
1,83
3,0
71,169
1,59
8
33,855
70
2,75
64,133
1,78
3,0
73,084
1,57
8
34,175
72
2,75
66,181
1,74
3,0
75,079
1,55
-
-
75
2,75
69,181
1,74
3,0
78,086
1,55
9
38,716
78
2,75
72,181
1,74
3,0
81,092
1,56
9
38,855
80
2,75
74,158
1,81
3,0
83,182
1,61
9
38,495
82
2,75
76,140
1,77
3,0
85,109
1,59
-
-
85
2,75
79,142
1,77
3,0
88,114
1,59
10
43,035
88
2,75
82,143
1,77
3,0
91,119
1,60
10
43,175
90
2,75
84,181
1,74
3,0
93,113
1,58
-
-
92
2,75
86,161
1,80
3,0
95,193
1,62
-
-
95
2,75
89,162
1,80
3,0
98,195
1,62
11
47,355
98
2,75
92,162
1,80
3,0
101,197
1,63
11
47,495
100
2,75
94,168
1,69
3,0
103,034
1,56
12
52,576
105
2,75
99,191
1,74
3,0
108,133
1,60
12
52,355
110
2,75
104,165
1,79
3,0
113,204
1,64
13
56,216
Таблица 15
Номинальные размеры шлицевых соединений с модулем 2 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
15
6
12
10,392
11
14,6
10,6
14,66
10,94
+0,4
3,603
16
6
12
10,392
12
15,6
11,6
15,66
11,94
+0,9
4,181
17
7
14
12,124
13
16,6
12,6
16,66
12,94
+0,4
3,603
18
7
14
12,124
14
17,6
13,6
17,66
13,94
+0,9
4,181
20
8
16
13,856
16
19,6
15,6
19,66
15,94
+0,9
4,181
22
9
18
15,588
18
21,6
17,6
21,66
17,94
+0,9
4,181
25
11
22
19,053
21
24,6
20,6
24,66
20,94
+0,4
3,603
28
12
24
20,785
24
27,6
23,6
27,67
23,93
+0,9
4,181
30
13
26
22,517
26
29,6
25,6
29,67
25,93
+0,9
4,181
32
14
28
24,249
28
31,6
27,6
31,67
27,93
+0,9
4,181
35
16
32
27,713
31
34,6
30,6
34,67
30,93
+0,4
3,603
38
18
36
31,177
34
37,6
33,6
37,67
33,93
-0,1
3,026
40
18
36
31,177
36
39,6
35,6
39,67
35,93
+0,9
4,181
42
20
40
34,641
38
41,6
37,6
41,67
37,93
-0,1
3,026
45
21
42
36,373
41
44,6
40,6
44,67
40,93
+0,4
3,603
48
22
44
38,105
44
47,6
43,6
47,67
43,93
+0,9
4,181
50
24
48
41,569
46
49,6
45,6
49,67
45,93
-0,1
3,026
52
24
48
41,569
48
51,6
47,6
51,68
47,92
+0,9
4,181
55
26
52
45,033
51
54,6
50,6
54,68
50,92
+0,4
3,603
58
28
56
48,497
54
57,6
53,6
57,68
53,92
-0,1
3,026
60
28
56
48,497
56
59,6
55,6
59,68
55,92
+0,9
4,181
62
30
60
51,962
58
61,6
57,6
61,68
57,92
-0,1
3,026
65
31
62
53,694
61
64,6
60,6
64,68
60,92
+0,4
3,603
68
32
64
55,426
64
67,6
63,6
67,68
63,92
+0,9
4,181
70
34
68
58,890
66
69,6
65,6
69,68
65,92
-0,1
3,026
72
34
68
58,890
68
71,6
67,6
71,68
67,92
+0,9
4,181
75
36
72
62,354
71
74,6
70,6
74,68
70,92
+0,4
3,603
78
38
76
65,818
74
77,6
73,6
77,68
73,92
-0,1
3,026
80
38
76
65,818
76
79,6
75,6
79,68
75,92
+0,9
4,181
82
40
80
69,282
78
81,6
77,6
81,68
77,92
-0,1
3,026
85
41
82
71,014
81
84,6
80,6
84,68
80,92
+0,4
3,603
88
42
84
72,746
84
87,6
83,6
87,68
83,92
+0,9
4,181
90
44
88
76,210
86
89,6
85,6
89,68
85,92
-0,1
3,026
92
44
88
76,210
88
91,6
87,6
91,68
87,92
+0,9
4,181
95
46
92
79,674
91
94,6
90,6
94,68
90,92
+0,4
3,603
98
48
96
83,138
94
97,6
93,6
97,68
93,92
-0,1
3,026
100
48
96
83,138
96
99,6
95,6
99,68
95,92
+0,9
4,181
105
51
102
88,334
101
104,6
100,6
104,69
100,91
+0,4
3,603
110
54
108
93,531
106
109,6
105,6
109,69
105,91
-0,1
3,026
120
58
116
100,459
116
119,6
115,6
119,69
115,91
+0,9
4,181
130
64
128
110,851
126
129,6
125,6
129,69
125,91
-0,1
3,026
140
68
136
117,779
136
139,6
135,6
139,69
135,91
+0,9
4,181
150
74
148
128,172
146
149,6
145,6
149,69
145,91
-0,1
3,026
(Измененная редакция, Изм. N 2).
Таблица 16
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 2,0 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
15
3,5
7,629
2,42
5,5
22,212
1,11
2
9,121
16
3,5
8,735
1,64
8,0
28,345
1,01
2
9,621
17
3,5
9,324
2,18
5,0
22,695
1,13
2
9,214
18
3,5
10,379
1,61
6,0
25,588
1,06
2
9,714
20
3,5
12,736
1,66
6,0
28,206
1,11
2
9,807
22
3,5
14,460
1,64
5,5
28,790
1,13
2
9,900
25
3,5
17,478
1,96
4,5
29,898
1,28
3
15,028
28
3,5
20,738
1,68
5,0
34,161
1,23
3
15,621
30
3,5
22,547
1,675
5,0
35,984
1,241
3
15,714
32
3,5
24,738
1,69
4,5
37,016
1,30
3
15,807
35
3,5
27,711
1,88
4,0
39,000
1,42
-
-
38
3,5
30,566
2,15
4,0
42,181
1,50
-
-
40
3,5
32,739
1,70
4,5
45,137
1,35
4
21,621
42
3,5
34,589
2,08
4,0
46,195
1,52
4
20,807
45
3,5
37,604
1,84
4,0
48,938
1,46
4
21,400
48
3,5
40,740
1,70
4,0
51,912
1,43
5
27,435
50
3,5
42,621
2,00
4,0
54,218
1,54
-
-
52
3,5
44,740
1,71
4,0
55,939
1,44
5
27,621
55
3,5
47,724
1,82
4,0
59,109
1,50
5
27,307
58
3,5
50,642
1,95
4,0
62,235
1,56
5
26,993
60
3,5
52,740
1,71
4,0
63,984
1,47
6
33,435
62
3,5
54,650
1,93
4,0
66,242
1,57
-
-
65
3,5
57,648
1,80
4,0
69,058
1,53
6
33,214
68
3,5
60,740
1,71
4,0
72,021
1,49
-
-
70
3,5
62,663
1,90
4,0
74,253
1,59
6
32,993
72
3,5
64,740
1,71
4,0
76,036
1,50
7
39,435
75
3,5
67,729
1,79
4,0
79,166
1,55
7
39,121
78
3,5
70,672
1,88
4,0
82,263
1,60
7
38,807
80
3,5
72,740
1,72
4,0
84,063
1,52
7
39,807
82
3,5
74,676
1,87
4,0
86,267
1,61
7
38,993
85
3,5
77,671
1,78
4,0
89,124
1,57
-
-
88
3,5
80,740
1,78
4,0
92,086
1,54
8
45,621
90
3,5
82,683
1,85
4,0
94,275
1,62
8
44,807
92
3,5
84,741
1,72
4,0
96,096
1,54
8
45,807
95
3,5
87,732
1,78
4,0
99,202
1,58
8
45,493
98
3,5
90,688
1,84
4,0
102,281
1,62
-
-
100
3,5
92,741
1,72
4,0
104,115
1,55
9
51,621
105
3,5
97,685
1,77
4,0
109,166
1,59
9
51,400
110
3,5
102,695
1,83
4,0
114,289
1,63
-
-
120
3,5
112,741
1,72
4,0
124,151
1,58
11
63,435
130
3,5
122,703
1,81
4,0
134,299
1,65
11
62,993
140
3,5
132,741
1,72
4,0
144,177
1,60
12
69,807
150
3,5
142,708
1,80
4,0
154,306
1,66
13
74,807
Таблица 17
Номинальные размеры шлицевых соединений с модулем 2,5 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
20
6
15,0
12,990
15
19,5
14,5
19,56
14,94
+1,125
5,226
22
7
17,5
15,155
17
21,5
16,5
21,56
16,94
+0,875
4,937
25
8
20,0
17,321
20
24,5
19,5
24,56
19,94
+1,125
5,226
28
10
25,0
21,651
23
27,5
22,5
27,57
22,93
+0,125
4,071
30
10
25,0
21,651
25
29,5
24,5
29,57
24,93
+1,125
5,226
32
11
27,5
23,816
27
31,5
26,5
31,57
26,93
+0,875
4,937
35
12
30,0
25,981
30
34,5
29,5
34,57
29,93
+1,125
5,226
38
14
35,0
30,311
33
37,5
32,5
37,57
32,93
+0,125
4,071
40
14
35,0
30,311
35
39,5
34,5
39,57
34,93
+1,125
5,226
42
15
37,5
32,476
37
41,5
36,5
41,57
36,93
+0,875
4,937
45
16
40,0
34,641
40
44,5
39,5
44,57
39,93
+1,125
5,226
48
18
45,0
38,971
43
47,5
42,5
47,57
42,93
+0,125
4,071
50
18
45,0
38,971
45
49,5
44,5
49,57
44,93
+1,125
5,226
52
19
47,5
41,136
47
51,5
46,5
51,58
46,92
+0,875
4,937
55
20
50,0
43,301
50
54,5
49,5
54,58
49,92
+1,125
5,226
58
22
55,0
47,631
53
57,5
52,5
57,58
52,92
+0,125
4,071
60
22
55,0
47,631
55
59,5
54,5
59,58
54,92
+1,125
5,226
62
23
57,0
49,796
57
61,5
56,5
61,58
56,92
+0,875
4,937
65
24
60,0
51,962
60
64,5
59,5
64,58
59,92
+1,125
5,226
68
26
65,0
56,292
63
67,5
62,5
67,58
62,92
+0,125
4,071
70
26
65,0
56,292
65
69,5
64,5
69,58
64,92
+1,125
5,226
72
27
67,5
58,457
67
71,5
66,5
71,58
66,92
+0,875
4,937
75
28
70,0
60,622
70
74,5
69,5
74,58
69,92
+1,125
5,226
78
30
75,0
64,952
73
77,5
72,5
77,58
72,92
+0,125
4,071
80
30
75,0
64,952
75
79,5
74,5
79,58
74,92
+1,125
5,226
82
31
77,5
67,117
77
81,5
76,5
81,58
76,92
+0,875
4,937
85
32
80,0
69,282
80
84,5
79,5
84,58
79,92
+1,125
5,226
88
34
85,0
73,612
83
87,5
82,5
87,58
82,92
+0,125
4,071
90
34
85,0
73,612
85
89,5
84,5
89,58
84,92
+1,125
5,226
92
35
87,5
75,777
87
91,5
86,5
91,58
86,92
+0,875
4,937
95
36
90,0
77,942
90
94,5
89,5
94,58
89,92
+1,125
5,226
98
38
95,0
82,272
93
97,5
92,5
97,58
92,92
+1,125
4,071
100
38
95,0
82,272
95
99,5
94,5
99,58
94,92
+1,125
5,226
105
40
100,0
86,603
100
104,5
99,5
104,59
99,91
+1,125
5,226
110
42
105,0
90,933
105
109,5
104,5
109,59
104,91
+1,125
5,226
120
46
115,0
99,593
115
119,5
114,5
119,59
114,91
+1,125
5,226
130
50
125,0
108,253
125
129,5
124,5
129,59
124,91
+1,125
5,226
140
54
135,0
116,913
135
139,5
134,5
139,59
134,91
+1,125
5,226
150
58
145,0
125,574
145
149,5
144,5
149,59
144,91
+1,125
5,226
Таблица 18
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 2,5 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
20
4,5
10,552
1,71
9,0
33,258
1,03
2
12,026
22
4,5
12,105
1,85
7,0
30,558
1,08
2
11,892
25
4,5
15,552
1,72
7,0
34,113
1,13
-
-
28
4,25
19,116
2,30
5,0
33,006
1,37
-
-
30
4,5
20,552
1,72
6,5
38,151
1,19
-
-
32
4,5
22,265
1,81
6,0
38,835
1,23
3
19,160
35
4,5
25,552
1,72
6,0
42,093
1,25
3
19,526
38
4,5
28,316
2,26
5,0
43,096
1,43
3
18,759
40
4,5
30,552
1,72
6,0
47,204
1,28
3
19,759
42
4,5
32,340
1,79
5,5
47,881
1,33
-
-
45
4,5
35,552
1,73
5,5
51,035
1,33
4
26,793
48
4,5
38,387
2,07
5,0
53,156
1,47
4
26,026
50
4,5
40,552
1,73
5,5
56,100
1,36
4
27,026
52
4,5
42,384
1,78
5,5
58,052
1,38
4
26,892
55
4,5
45,552
1,73
5,5
61,157
1,38
4
27,259
58
4,5
48,424
1,99
5,0
63,198
1,51
4
26,491
60
4,5
50,552
1,73
5,5
66,206
1,40
5
34,293
62
4,5
52,413
1,77
5,0
66,846
1,45
5
34,160
65
4,5
55,552
1,73
5,0
69,924
1,44
5
34,526
68
4,5
58,448
1,94
5,0
73,229
1,53
5
33,759
70
4,5
60,552
1,73
5,0
74,954
1,46
5
34,759
72
4,5
62,434
1,77
5,0
76,920
1,48
-
-
75
4,5
65,552
1,73
5,0
79,981
1,47
6
41,793
78
4,5
68,464
1,90
5,0
83,253
1,55
6
41,026
80
4,5
70,552
1,73
5,0
85,004
1,48
6
42,026
82
4,5
72,449
1,76
5,0
86,978
1,50
6
41,892
85
4,5
75,552
1,73
5,0
90,026
1,49
6
42,259
88
4,5
78,476
1,88
5,0
93,273
1,57
6
41,491
90
4,5
80,552
1,73
5,0
95,045
1,50
7
49,293
92
4,5
82,461
1,76
5,0
97,024
1,52
7
49,160
95
4,5
85,552
1,73
5,0
100,063
1,51
7
49,526
98
4,5
88,485
1,86
5,0
103,288
1,58
7
48,759
100
4,5
90,552
1,73
5,0
105,079
1,52
7
49,759
105
4,5
95,552
1,73
5,0
110,094
1,53
8
56,793
110
4,5
100,552
1,73
5,0
115,108
1,54
8
57,026
120
4,5
110,552
1,73
5,0
125,132
1,55
9
64,293
130
4,5
120,552
1,73
5,0
135,153
1,56
9
64,759
140
4,5
130,552
1,73
5,0
145,172
1,57
10
72,026
150
4,5
140,552
1,73
5,0
155,188
1,58
11
79,293
Таблица 19
Номинальные размеры шлицевых соединений с модулем 3,0 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
22
6
18
15,588
16
21,4
15,4
21,46
15,94
+0,35
5,117
25
7
21
18,187
19
24,4
18,4
24,46
18,94
+0,35
5,117
28
8
24
20,785
22
27,4
21,4
27,47
21,93
+0,35
5,117
30
8
24
20,785
24
29,4
23,4
29,47
23,93
+1,35
6,271
32
9
27
23,383
26
31,4
25,4
31,47
25,93
+0,85
5,694
35
10
30
25,981
29
34,4
28,4
34,47
28,93
+0,85
5,694
38
11
33
28,579
32
37,4
31,4
37,47
31,93
+0,85
5,694
40
12
36
31,177
34
39,4
33,4
39,47
33,93
+0,35
5,117
42
12
36
31,177
36
41,4
35,4
41,47
35,93
+1,35
6,271
45
13
39
33,775
39
44,4
38,4
44,47
38,93
+1,35
6,271
48
14
42
36,373
42
47,4
41,4
47,47
41,93
+1,35
6,271
50
15
45
38,971
44
49,4
43,4
49,47
43,93
+0,85
5,694
52
16
48
41,569
46
51,4
45,4
51,48
45,92
+0,35
5,117
55
17
51
44,167
49
54,4
48,4
54,48
48,92
+0,35
5,117
58
18
54
46,765
52
57,4
51,4
57,48
51,92
+0,35
5,117
60
18
54
46,765
54
59,4
53,4
59,48
53,92
+1,35
6,271
62
19
57
49,363
56
61,4
55,4
61,48
55,92
+0,85
5,694
65
20
60
51,962
59
64,4
58,4
64,48
58,92
+0,85
5,694
68
21
63
54,560
62
67,4
61,4
67,48
61,92
+0,85
5,694
70
22
66
57,158
64
69,4
63,4
69,48
63,92
+0,35
5,117
72
22
66
57,158
66
71,4
65,4
71,48
65,92
+1,35
6,271
75
24
72
62,354
69
74,4
68,4
74,48
68,92
-0,15
4,539
78
24
72
62,354
72
77,4
71,4
77,48
71,92
+1,35
6,271
80
25
75
64,952
74
79,4
73,4
79,48
73,92
+0,85
5,694
82
26
78
67,550
76
81,4
75,4
81,48
75,92
+0,35
5,117
85
27
81
70,148
79
84,4
78,4
84,48
78,92
+0,35
5,117
88
28
84
72,746
82
87,4
81,4
87,48
81,92
+0,35
5,117
90
28
84
72,746
84
89,4
83,4
89,48
83,92
+1,35
6,271
92
29
87
75,344
86
91,4
85,4
91,48
85,92
+0,85
5,694
95
30
90
77,942
89
94,4
88,4
94,48
88,92
+0,85
5,694
98
31
93
80,540
92
97,4
91,4
97,48
91,92
+0,85
5,694
100
32
96
83,138
94
99,4
93,4
99,48
93,92
+0,35
5,117
105
34
102
88,335
99
104,4
98,4
104,49
98,91
-0,15
4,539
110
35
105
90,933
104
109,4
103,4
109,49
103,91
+0,85
5,694
120
38
114
98,727
114
119,4
113,4
119,49
113,91
+1,35
6,271
130
42
126
109,119
124
129,4
123,4
129,49
123,91
+0,35
5,117
140
45
135
116,913
134
139,4
133,4
139,49
133,91
+0,85
5,694
150
48
144
124,708
144
149,4
143,4
149,49
143,91
+1,35
6,271
160
52
156
135,100
154
159,4
153,4
159,49
153,91
+0,35
5,116
170
55
165
142,894
164
169,4
163,4
169,49
163,91
+0,85
5,693
180
58
174
150,688
174
179,4
173,4
179,49
173,91
+1,35
6,271
190
62
186
161,081
184
189,4
183,4
189,49
183,91
+0,35
5,116
200
65
195
168,875
194
199,4
193,4
199,49
193,91
+0,85
5,693
210
69
207
179,267
204
209,4
203,4
209,50
203,90
-0,15
4,539
Таблица 20
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 3,0 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
22
5,0
11,694
2,42
7
30,099
1,17
2
13,431
25
5,0
14,235
2,18
7
32,544
1,17
2
13,571
28
5,25
16,835
2,56
7
36,289
1,23
2
13,710
30
5,25
19,105
1,66
8
40,013
1,14
2
14,710
32
5,25
20,686
1,85
7
39,577
1,21
-
-
35
5,25
24,089
1,86
7
43,158
1,25
-
-
38
5,25
26,762
1,83
7
45,828
1,25
3
22,791
40
5,25
28,964
2,10
6
45,989
1,38
3
22,431
42
5,25
31,107
1,68
7
50,023
1,26
3
23,431
45
5,25
33,820
1,675
7
52,752
1,264
3
23,571
48
5,25
37,108
1,69
7
56,148
1,29
-
-
50
5,25
38,855
1,80
6
55,606
1,38
-
-
52
5,25
41,010
1,97
6
58,088
1,44
3
22,990
55
5,25
43,807
1,95
6
60,783
1,44
-
-
58
5,25
47,024
1,94
6
64,125
1,46
4
31,431
60
5,25
49,109
1,70
7
68,343
1,34
4
32,431
62
5,25
50,908
1,79
6
67,767
1,43
4
32,071
65
5,25
54,101
1,79
6
70,999
1,44
4
32,210
68
5,25
56,928
1,78
6
73,827
1,45
-
-
70
5,25
59,042
1,89
6
76,183
1,49
-
-
72
5,25
61,109
1,70
6
77,868
1,43
5
41,152
75
5,25
63,932
2,00
6
81,326
1,54
-
-
78
5,25
67,110
1,71
6
83,909
1,44
5
41,431
80
5,25
68,957
1,78
6
85,923
1,48
5
41,071
82
5,25
71,054
1,86
6
88,227
1,52
5
40,710
85
5,25
73,923
1,85
6
91,092
1,52
5
40,850
88
5,25
77,059
1,85
6
94,245
1,53
-
-
90
5,25
79,110
1,71
6
95,977
1,47
6
50,152
92
5,25
80,978
1,77
6
97,995
1,49
6
49,791
95
5,25
84,105
1,77
6
101,141
1,51
6
49,931
98
5,25
86,987
1,77
6
104,025
1,51
6
50,071
100
5,25
89,066
1,83
6
106,275
1,55
6
49,710
105
5,25
93,994
1,90
6
111,380
1,59
6
49,490
110
5,25
99,001
1,76
6
116,076
1,53
7
58,791
120
5,25
109,111
1,72
6
126,095
1,52
7
59,710
130
5,25
119,078
1,81
6
136,329
1,58
8
67,431
140
5,25
129,026
1,76
6
146,168
1,57
-
-
150
5,25
139,111
1,72
6
156,172
1,55
9
77,431
160
5,25
149,085
1,79
6
166,364
1,61
9
76,990
170
5,25
159,041
1,75
6
176,229
1,59
10
86,071
180
5,25
169,111
1,72
6
186,226
1,58
11
95,152
190
5,25
179,089
1,78
6
196,389
1,62
11
94,710
200
5,25
189,052
1,75
6
206,275
1,61
12
103,791
210
5,25
199,005
1,81
6
216,399
1,65
12
103,350
Таблица 21
Номинальные размеры шлицевых соединений с модулем 3,5 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
45
12
42
36,373
38,000
44,300
37,300
44,380
37,920
-0,425
5,007
48
12
42
36,373
41,000
47,300
40,300
47,380
40,920
+1,075
6,739
50
12
42
36,373
43,000
49,300
42,300
49,380
42,920
+2,075
7,894
52
12
42
36,373
45,000
51,300
44,300
51,371
44,929
+3,075
9,049
55
14
49
42,435
48,000
54,300
47,300
54,371
47,929
+1,075
6,739
58
14
49
42,435
51,000
57,300
50,300
57,371
50,929
+2,575
8,471
60
16
56
48,497
53,000
59,300
52,300
59,380
52,920
+0,075
5,585
62
16
56
48,497
55,000
61,300
54,300
61,380
54,920
+1,075
6,739
65
18
63
54,560
58,000
64,300
57,300
64,380
57,920
-0,925
4,430
68
18
63
54,560
61,000
67,300
60,300
67,380
60,920
+0,575
6,162
70
18
63
54,560
63,000
69,300
62,300
69,380
62,920
+1,575
7,317
72
20
70
60,622
65,000
71,300
64,300
71,380
64,920
-0,925
4,430
75
20
70
60,622
68,000
74,300
67,300
74,380
67,920
+0,575
6,162
78
21
73,5
63,653
71,000
77,300
70,300
77,380
70,920
+0,325
5,873
80
22
77
66,684
73,000
79,300
72,300
79,380
72,920
-0,425
5,007
82
22
77
66,684
75,000
81,300
74,300
81,380
74,920
+0,575
6,162
85
24
84
72,746
78,000
84,300
77,300
84,380
77,920
-1,425
3,853
88
24
84
72,746
81,000
87,300
80,300
87,380
80,920
+0,075
5,585
90
24
84
72,746
83,000
89,300
82,300
89,380
82,920
+1,075
6,739
92
25
87,5
75,777
85,000
91,300
84,300
91,380
84,920
+0,325
5,873
95
26
91
78,808
88,000
94,300
87,300
94,380
87,920
+0,075
5,585
98
26
91
78,808
91,000
97,300
90,300
97,380
90,920
+1,575
7,317
100
28
98
84,870
93,000
99,300
92,300
99,380
92,920
-0,925
4,430
105
29
101,5
87,902
98,000
104,300
97,300
104,390
97,910
-0,175
5,296
110
30
105
90,933
103,000
109,300
102,300
109,390
102,910
+0,575
6,162
120
34
119
103,057
113,000
119,300
112,300
119,390
112,910
-1,425
3,853
130
36
126
109,119
123,000
129,300
122,300
129,390
122,910
+0,075
5,585
140
38
133
115,181
133,000
139,300
132,300
139,390
132,910
+1,575
7,317
150
42
147
127,306
143,000
149,300
142,300
149,390
142,910
-0,425
5,005
160
44
154
133,368
153,000
159,300
152,300
159,390
152,910
+1,075
6,739
170
48
168
145,492
163,000
169,300
162,300
169,390
162,910
-0,925
4,430
180
50
175
151,554
173,000
179,300
172,300
179,390
172,910
+0,575
6,162
Таблица 22
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 3,5 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
45
6,0
31,906
3,08
6,5
50,937
1,51
2
15,814
48
6,5
34,097
1,95
8,0
57,215
1,29
3
26,836
50
6,5
36,157
1,66
9,0
61,090
1,21
3
27,836
52
6,5
37,976
1,50
11,0
67,145
1,14
4
38,359
55
6,5
41,110
1,91
8,0
64,337
1,32
3
27,162
58
6,5
44,099
1,59
9,0
68,996
1,23
4
38,185
60
6,0
47,486
2,05
7,0
67,212
1,46
3
26,488
62
6,5
48,119
1,88
7,0
68,859
1,40
4
37,010
65
6,0
51,930
2,58
6,5
71,072
1,62
3
25,814
68
6,0
55,625
1,86
7,0
75,093
1,45
4
36,836
70
6,5
56,170
1,76
8,0
79,308
1,35
4
37,836
72
6,0
59,055
2,39
6,5
78,077
1,63
3
26,140
75
6,0
62,631
1,85
7,0
82,132
1,47
4
37,162
78
6,0
65,394
1,89
7,0
85,003
1,49
4
37,075
80
6,0
67,391
2,07
6,5
86,012
1,59
4
36,488
82
6,0
69,635
1,84
7,0
89,167
1,48
4
37,488
85
6,0
71,879
2,43
6,5
91,121
1,70
4
35,814
88
6,0
75,559
1,92
6,5
93,933
1,56
5
46,836
90
6,5
76,138
1,83
7,0
97,053
1,47
5
47,836
92
6,0
79,439
1,86
7,0
99,092
1,51
5
47,249
95
6,0
82,569
1,90
7,0
102,343
1,54
5
47,162
98
6,5
84,171
1,75
7,0
104,935
1,46
5
48,662
100
6,0
87,296
2,09
6,5
106,090
1,66
5
46,488
105
6,0
92,389
1,91
6,5
110,849
1,60
5
47,401
110
6,5
96,085
1,87
6,5
115,875
1,56
6
57,836
120
6,0
107,200
2,09
6,5
126,123
1,71
6
56,488
130
6,0
117,601
1,84
6,5
135,990
1,61
7
67,836
140
6,5
126,171
1,75
7,0
147,111
1,52
7
69,662
150
6,0
137,544
1,87
6,5
156,063
1,65
7
68,314
160
6,5
146,155
1,78
6,5
165,865
1,58
8
79,662
170
6,0
157,479
1,90
6,5
176,105
1,69
8
78,314
180
6,5
166,123
1,81
6,5
185,965
1,62
9
89,662
Таблица 23
Номинальные размеры шлицевых соединений с модулем 4,0 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
32
6
24
20,785
24
31,2
23,2
31,27
23,93
+1,8
8,362
35
7
28
24,249
27
34,2
26,2
34,27
26,93
+1,3
7,784
38
8
32
27,713
30
37,2
29,2
37,27
29,93
+0,8
7,207
40
8
32
27,713
32
39,2
31,2
39,27
31,93
+1,8
8,362
42
9
36
31,177
34
41,2
33,2
41,27
33,93
+0,8
7,207
45
10
40
34,641
37
44,2
36,2
44,27
36,93
+0,3
6,630
48
10
40
34,641
40
47,2
39,2
47,27
39,93
+1,8
8,362
50
11
44
38,105
42
49,2
41,2
49,27
41,93
+0,8
7,207
52
11
44
38,105
44
51,2
43,2
51,28
43,92
+1,8
8,362
55
12
48
41,569
47
54,2
46,2
54,28
46,92
+1,3
7,784
58
13
52
45,033
50
57,2
49,2
57,28
49,92
+0,8
7,207
60
13
52
45,033
52
59,2
51,2
59,28
51,92
+1,8
8,362
62
14
56
48,497
54
61,2
53,2
61,28
53,92
+0,8
7,207
65
15
60
51,962
57
64,2
56,2
64,28
56,92
+0,3
6,630
68
15
60
51,962
60
67,2
59,2
67,28
59,92
+1,8
8,362
70
16
64
55,426
62
69,2
61,2
69,28
61,92
+0,8
7,207
72
16
64
55,426
64
71,2
63,2
71,28
63,92
+1,8
8,362
75
17
68
58,890
67
74,2
66,2
74,28
66,92
+1,3
7,784
78
18
72
62,354
70
77,2
69,2
77,28
69,92
+0,8
7,207
80
18
72
62,354
72
79,2
71,2
79,28
71,92
+1,8
8,362
82
19
76
65,818
74
81,2
73,2
81,28
73,92
+0,8
7,207
85
20
80
69,282
77
84,2
76,2
84,28
76,92
+0,3
6,630
88
20
80
69,282
80
87,2
79,2
87,28
79,92
+1,8
8,362
90
21
84
72,746
82
89,2
81,2
89,28
81,92
+0,8
7,207
92
22
88
76,210
84
91,2
83,2
91,28
83,92
-0,2
6,052
95
22
88
76,210
87
94,2
86,2
94,28
86,92
+1,3
7,784
98
23
92
79,674
90
97,2
89,2
97,28
89,92
+0,8
7,207
100
24
96
83,138
92
99,2
91,2
99,28
91,92
-0,2
6,052
105
25
100
86,603
97
104,2
96,2
104,29
96,91
+0,3
6,630
110
26
104
90,067
102
109,2
101,2
109,29
101,91
+0,8
7,207
120
28
112
96,995
112
119,2
111,2
119,29
111,91
+1,8
8,362
130
31
124
107,387
122
129,2
121,2
129,29
121,91
+0,8
7,207
140
34
136
117,779
132
139,2
131,2
139,29
131,91
-0,2
6,052
150
36
144
124,708
142
149,2
141,2
149,29
141,91
+0,8
7,207
160
38
152
131,636
152
159,2
151,2
159,29
151,91
+1,8
8,362
170
41
164
142,028
162
169,2
161,2
169,29
161,91
+0,8
7,207
180
44
176
152,420
172
179,2
171,2
179,29
171,91
-0,2
6,052
190
46
184
159,349
182
189,2
181,2
189,29
181,91
+0,8
7,207
200
48
192
166,277
192
199,2
191,2
199,29
191,91
+1,8
8,362
210
51
204
176,669
202
209,2
201,2
209,30
201,90
+0,8
7,207
(Измененная редакция, Изм. N 2).
Таблица 24
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 4,0 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
32
7
17,470
1,64
15
54,521
1,02
2
19,241
35
7
19,778
1,80
11
48,316
1,09
2
18,928
38
7
23,337
2,13
10
50,447
1,19
2
18,614
40
7
25,473
1,66
12
56,413
1,11
2
19,614
42
7
26,837
2,03
9
51,497
1,23
2
18,800
45
7
30,113
2,41
8
52,967
1,36
2
18,486
48
7
33,475
1,67
10
60,090
1,20
3
30,869
50
7
34,955
1,96
9
59,797
1,28
3
30,055
52
7
37,023
1,66
10
63,660
1,21
3
31,055
55
7
40,474
1,79
9
65,139
1,29
3
30,741
58
7
43,037
1,91
8
65,470
1,37
3
30,428
60
7
45,094
1,675
10
71,967
1,241
3
31,428
62
7
47,411
1,91
8
69,932
1,39
3
30,614
65
7
49,965
2,05
8
72,791
1,43
3
30,300
68
7
53,164
1,683
9
77,723
1,307
70
7
55,421
1,88
8
78,001
1,42
72
7
57,478
1,69
9
82,163
1,33
4
42,869
75
7
60,189
1,77
9
85,115
1,35
4
42,555
78
7
63,429
1,86
8
86,058
1,44
4
42,241
80
7
65,478
1,70
9
90,273
1,35
4
43,241
82
7
67,178
1,85
8
89,803
1,44
4
42,428
85
7
70,341
1,95
8
93,257
1,49
4
42,114
88
7
73,479
1,70
9
98,368
1,37
4
43,614
90
7
75,207
1,84
8
97,877
1,46
4
42,800
92
7
77,215
2,04
8
100,415
1,53
4
41,986
95
7
80,478
1,76
8
102,993
1,45
98
7
83,231
1,83
8
105,939
1,48
5
54,055
100
7
85,243
2,00
8
108,435
1,54
105
7
90,181
1,89
8
113,123
1,52
5
53,928
110
7
95,447
1,82
8
118,217
1,50
5
54,614
120
7
105,480
1,71
8
127,969
1,47
6
66,869
130
7
115,296
1,80
8
138,115
1,53
6
66,428
140
7
125,325
1,90
8
148,507
1,59
6
65,986
150
7
135,458
1,79
8
158,332
1,55
7
78,241
160
7
145,481
1,72
8
168,127
1,52
7
79,614
170
7
155,342
1,78
8
178,247
1,57
8
90,055
180
7
165,365
1,85
8
188,549
1,62
8
89,614
190
7
175,463
1,78
8
198,404
1,58
8
90,986
200
7
185,481
1,72
8
209,229
1,55
9
103,241
210
7
195,369
1,77
8
218,331
1,59
9
102,800
Таблица 25
Номинальные размеры шлицевых соединений с модулем 5,0 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
40
6
30
25,981
30
39
29
39,08
29,92
+2,25
10,452
42
7
35
30,318
32
41
31
41,08
31,92
+0,75
8,720
45
7
35
30,318
35
44
34
44,08
34,92
+2,25
10,452
48
8
40
34,641
38
47
37
47,08
37,92
+1,25
9,297
50
8
40
34,641
40
49
39
49,08
39,92
+2,25
10,452
52
9
45
38,971
42
51
41
51,09
41,91
+0,75
8,720
55
9
45
38,971
45
54
44
54,09
44,91
+2,25
10,452
58
10
50
43,301
48
57
47
57,09
47,91
+1,25
9,297
60
10
50
43,301
50
59
49
59,09
49,91
+2,25
10,452
62
11
55
47,631
52
61
51
61,09
51,91
+0,75
8,720
65
11
55
47,631
55
64
54
64,09
54,91
+2,25
10,452
68
12
60
51,962
58
67
57
67,09
57,91
+1,25
9,297
70
12
60
51,962
60
69
59
69,09
59,91
+2,25
10,452
72
13
65
56,292
62
71
61
71,09
61,91
+0,75
8,720
75
13
65
56,292
65
74
64
74,09
64,91
+2,25
10,452
78
14
70
60,622
68
77
67
77,09
67,91
+1,25
9,297
80
14
70
60,622
70
79
69
79,09
69,91
+2,25
10,452
82
15
75
64,952
72
81
71
81,09
71,91
+0,75
8,720
85
15
75
64,952
75
84
74
84,09
74,91
+2,25
10,452
88
16
80
69,282
78
87
77
87,09
77,91
+1,25
9,297
90
16
80
69,282
80
89
79
89,09
79,91
+2,25
10,452
92
17
85
73,612
82
91
81
91,09
81,91
+0,75
8,720
95
18
90
77,942
85
94
84
94,09
84,91
-0,25
7,565
98
18
90
77,942
88
97
87
97,09
87,91
+1,25
9,297
100
18
90
77,942
90
99
89
99,09
89,91
+2,25
10,452
105
20
100
86,603
95
104
94
104,10
94,90
+0,25
7,565
110
20
100
86,603
100
109
99
109,10
99,90
+2,25
10,452
120
22
110
95,263
110
119
100
119,10
109,90
+2,25
10,452
130
24
120
103,923
120
129
119
129,10
119,90
+2,25
10,452
140
26
130
112,583
130
139
129
139,10
129,90
+2,25
10,452
150
28
140
121,244
140
149
139
149,10
139,90
+2,25
10,452
160
30
150
129,904
150
159
149
159,10
149,90
+2,25
10,452
170
32
160
138,564
160
169
159
169,10
159,90
+2,25
10,452
180
34
170
147,224
170
179
169
179,10
169,90
+2,25
10,452
190
36
180
155,885
180
189
179
189,10
179,90
+2,25
10,452
200
38
190
164,545
190
199
189
199,10
189,90
+2,25
10,452
210
40
200
173,205
200
209
199
209,11
199,89
+2,25
10,452
220
42
210
181,865
210
219
209
219,11
209,89
+2,25
10,452
240
46
230
199,186
230
239
229
239,11
229,89
+2,25
10,452
250
48
240
207,846
240
249
239
249,11
239,89
+2,25
10,452
260
50
250
216,506
250
259
249
259,11
249,89
+2,25
10,452
280
54
270
233,827
270
279
269
279,11
269,89
+2,25
10,452
300
58
290
251,147
290
299
289
299,11
289,89
+2,25
10,452
320
62
310
268,468
310
319
309
319,11
309,89
+2,25
10,452
Таблица 26
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 5,0 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
40
9
21,103
1,71
18
66,516
1,03
2
24,052
42
9
21,573
3,05
12
55,246
1,16
2
22,785
45
9
25,223
1,67
16
66,185
1,04
2
24,285
48
9
28,992
2,13
12
62,214
1,20
2
23,517
50
9
31,103
1,72
14
68,226
1,13
2
24,517
52
9
32,028
2,41
11
63,404
1,25
2
23,250
55
9
35,418
1,69
14
72,552
1,13
-
-
58
9
38,968
2,01
12
72,502
1,24
-
-
60
9
41,103
1,72
14
78,660
1,17
-
-
62
9
42,254
2,19
11
73,752
1,30
-
-
65
9
45,542
1,70
12
78,376
1,22
3
38,819
68
9
48,996
1,95
11
80,236
1,31
3
38,052
70
9
51,103
1,72
12
84,186
1,25
3
39,052
72
9
52,398
2,08
10
81,440
1,38
3
37,785
75
9
55,628
1,711
12
88,738
1,254
3
39,284
78
9
59,014
1,91
11
90,386
1,34
3
38,517
80
9
61,103
1,72
12
94,408
1,28
3
39,517
82
9
62,498
2,01
10
91,603
1,41
3
38,250
85
9
65,692
1,716
12
99,025
1,285
-
-
88
9
69,027
1,88
10
97,909
1,41
-
-
90
9
71,103
1,73
11
102,069
1,33
4
53,586
92
9
72,574
1,96
10
101,731
1,43
-
-
95
9
75,532
2,24
10
105,453
1,50
3
37,948
98
9
79,036
1,86
10
107,987
1,43
4
53,052
100
9
81,103
1,73
11
112,201
1,36
4
54,052
105
9
85,613
2,15
10
115,488
1,52
4
52,017
110
9
91,103
1,727
11
122,313
1,378
-
-
120
9
101,104
1,73
10
129,781
1,43
5
68,586
130
9
111,104
1,73
10
139,848
1,44
5
69,052
140
9
121,104
1,73
10
149,908
1,46
5
69,517
150
9
131,104
1,73
10
159,961
1,47
6
83,586
160
9
141,104
1,73
10
170,009
1,48
6
84,052
170
9
151,104
1,73
10
180,052
1,49
6
84,517
180
9
161,104
1,73
10
190,091
1,50
7
98,586
190
9
171,104
1,73
10
200,126
1,51
7
99,052
200
9
181,104
1,73
10
210,158
1,52
7
99,517
210
9
191,104
1,73
10
220,188
1,53
8
113,586
220
9
201,104
1,73
10
230,216
1,54
8
114,052
240
9
221, 104
1,73
10
250,264
1,55
9
128,586
250
9
231,104
1,73
10
260,286
1,55
9
129,052
260
9
241,104
1,73
10
270,307
1,56
9
129,517
280
9
261,104
1,73
10
290,344
1,57
10
144,052
300
9
281,103
1,73
10
310,376
1,58
11
158,586
320
9
301,103
1,73
10
330,405
1,59
11
159,517
Таблица 27
Номинальные размеры шлицевых соединений с модулем 6,0 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
48
6
36
31,177
36
46,8
34,8
46,88
35,92
+2,7
12,542
50
7
42
36,373
38
48,8
36,8
48,88
37,92
+0,7
10,233
52
7
42
36,373
40
50,8
38,8
50,89
39,91
+1,7
11,388
55
8
48
41,569
43
53,8
41,8
53,89
42,91
+0,2
9,653
58
8
48
41,569
46
56,8
44,8
56,89
45,91
+1,7
11,388
60
8
48
41,569
48
58,8
46,8
58,89
47,91
+2,7
12,542
62
9
54
46,765
50
60,8
48,8
60,89
49,91
+0,7
10,233
65
9
54
46,765
53
63,8
51,8
63,89
52,91
+2,2
11,967
68
10
60
51,962
56
66,8
54,8
66,89
55,91
+0,7
10,233
70
10
60
51,962
58
68,8
56,8
68,89
57,91
+1,7
11,388
72
10
60
51,962
60
70,8
58,8
70,89
59,91
+2,7
12,542
75
11
66
57,158
63
73,8
61,8
73,89
62,91
+1,2
10,810
78
11
66
57,158
66
76,8
64,8
76,89
65,91
+2,7
12,254
80
12
72
62,354
68
78,8
66,8
78,89
67,91
+0,7
10,233
82
12
72
62,354
70
80,8
68,8
80,89
69,91
+1,7
11,388
85
13
78
67,550
73
83,8
71,8
83,89
72,91
+0,2
9,653
88
13
78
67,550
76
86,8
74,8
86,89
75,91
+1,7
11,388
90
13
78
67,550
78
88,8
76,8
88,89
77,91
+2,7
12,254
92
14
84
72,746
80
90,8
78,8
90,89
79,91
+0,7
10,233
95
14
84
72,746
83
93,8
81,8
93,89
82,91
+2,2
11,967
98
15
90
77,942
86
96,8
84,8
96,89
85,91
+0,7
10,233
100
15
90
77,942
88
98,8
86,8
98,89
87,91
+1,7
11,388
105
16
96
83,138
93
103,8
91,8
103,90
92,90
+1,2
10,810
110
17
102
88,335
98
108,8
96,8
108,90
97,90
+0,7
10,233
120
18
108
93,531
108
118,8
106,8
118,90
107,90
+2,7
12,542
130
20
120
103,923
118
128,8
116,8
128,90
117,90
+1,7
11,388
140
22
132
114,315
128
138,8
126,8
138,90
127,90
+0,7
10,233
150
24
144
124,708
138
148,8
136,8
148,90
137,90
-0,3
9,078
160
25
150
129,904
148
158,8
146,8
158,90
147,90
+1,7
11,388
170
27
162
140,296
158
168,8
156,8
168,90
157,90
+0,7
10,233
180
28
168
145,492
168
178,8
166,8
178,90
167,90
+2,7
12,542
190
30
180
155,885
178
188,8
176,8
188,90
177,90
+1,7
11,388
200
32
192
166,277
188
198,8
186,8
198,90
187,90
+0,7
10,233
210
34
204
176,669
198
208,8
196,8
208,91
197,89
-0,3
9,078
220
35
210
181,865
208
218,8
206,8
218,91
207,89
+1,7
11,388
240
38
228
197,454
228
238,8
226,8
238,91
227,89
+2,7
12,542
250
40
240
207,846
238
248,8
236,8
248,91
237,89
+1,7
11,388
260
42
252
218,238
248
258,8
246,8
258,91
247,89
+0,7
10,233
280
45
270
233,827
268
278,8
266,8
278,91
267,89
+1,7
11,388
300
48
288
249,415
288
298,8
286,8
298,91
287,89
+2,7
12,543
320
52
312
270,200
308
318,8
306,8
318,91
307,89
+0,7
10,233
340
55
330
285,788
328
338,8
326,8
338,91
327,89
+1,7
11,388
360
58
348
301,377
348
358,8
346,8
358,91
347,89
+2,7
12,543
380
62
372
322,161
368
378,8
366,8
378,91
367,89
+0,7
10,233
400
65
390
337,750
388
398,8
386,8
398,91
387,89
+1,7
11,388
420
68
408
353,338
408
418,8
406,8
418,93
407,88
+2,7
12,543
440
72
432
374,123
428
438,8
426,8
438,93
427,88
+0,7
10,233
460
75
450
389,711
448
458,8
446,8
458,93
447,88
+1,7
11,388
480
78
468
405,300
468
478,8
466,8
478,93
467,88
+2,7
12,543
500
82
492
426,084
488
498,8
486,8
498,93
487,88
+0,7
10,233
Таблица 28
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 6,0 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
48
10,5
26,204
1,64
22
80,692
1,02
2
28,862
50
10,0
28,471
2,18
14
65,089
1,17
2
27,141
52
10,5
29,136
1,89
16
71,023
1,10
2
28,141
55
10,0
34,169
2,56
12
66,901
1,33
2
26,921
58
10,5
36,165
1,91
16
78,701
1,16
2
28,421
60
10,5
38,209
1,66
18
84,619
1,11
-
-
62
10,5
39,007
2,32
14
77,745
1,23
2
27,700
65
10,5
42,406
1,73
16
84,551
1,15
-
-
68
10,5
45,840
2,24
14
84,862
1,27
-
-
70
10,5
48,179
1,86
14
86,315
1,25
-
-
72
10,5
50,212
1,67
16
92,508
1,18
3
46,304
75
10,5
52,433
1,96
14
90,930
1,27
3
45,083
78
10,5
55,533
1,662
15
95,490
1,205
3
46,583
80
10,5
57,928
2,10
12
91,978
1,38
3
44,862
82
10,5
60,187
1,84
14
98,580
1,28
3
45,862
85
10,5
62,185
2,23
12
96,601
1,41
3
44,641
88
10,5
65,631
1,82
14
104,032
1,29
3
46,141
90
10,5
67,640
1,675
14
105,504
1,264
3
47,141
92
10,5
69,982
2,02
12
104,088
1,41
3
45,421
95
10,5
73,223
1,75
14
111,550
1,30
3
46,921
98
10,5
75,529
1,99
12
109,597
1,42
3
45,700
100
10,5
77,709
1,80
12
111,211
1,38
-
-
105
10,5
83,132
1,88
12
117,001
1,42
-
-
110
10,5
87,614
1,95
12
121,745
1,42
-
-
120
10,5
98,217
1,70
12
136,686
1,34
4
64,862
130
10,5
108,203
1,79
12
141,998
1,44
4
64,421
140
10,5
118,085
1,89
12
152,367
1,49
-
-
150
10,5
127,864
2,00
12
162,653
1,54
-
-
160
10,5
137,914
1,78
12
171,846
1,48
5
82,141
170
10,5
147,845
1,85
12
182,184
1,52
5
81,700
180
10,5
158,220
1,71
12
191,953
1,47
6
100,304
190
10,5
168,210
1,77
12
202,282
1,51
6
99,862
200
10,5
178,133
1,83
12
212,550
1,55
6
99,421
210
10,5
187,988
1,90
12
222,760
1,59
6
98,979
220
10,5
198,002
1,76
12
232,152
1,53
7
117,583
240
10,5
218,221
1,72
12
252,190
1,52
-
-
250
10,5
228,214
1,76
12
262,447
1,55
-
-
260
10,5
238,156
1,81
12
272,658
1,58
8
134,862
280
10,5
258,052
4,76
12
292,335
1,57
-
-
300
11,0
276,724
1,74
12
312,343
1,55
9
154,862
320
11,0
296,630
1,81
11
329,859
1,63
9
153,979
340
11,0
316,556
1,77
11
349,607
1,61
10
172,141
360
11,0
336,724
1,74
12
372,451
1,58
11
190,304
380
11,0
356,646
1,80
11
389,891
1,65
11
189,421
400
11,0
376,591
1,76
11
409,675
1,63
12
207,588
420
11,0
396,724
1,74
11
429,677
1,61
12
209,421
440
11,0
416,657
1,79
11
449,915
1,66
13
224,862
460
11,0
636,608
1,76
11
469,725
1,64
13
226,700
480
11,0
456,724
1,74
11
489,723
1,63
14
244,862
500
11,0
476,666
1,78
11
509,933
1,66
14
243,979
Таблица 29
Номинальные размеры шлицевых соединений с модулем 8,0 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
60
6
48
41,569
44
58,4
42,4
58,49
43,91
+1,6
14,414
70
7
56
48,497
54
68,4
52,4
68,49
53,91
+2,6
15,569
75
8
64
55,426
59
73,4
57,4
73,49
58,91
+1,1
13,841
80
8
64
55,426
64
78,4
62,4
78,49
63,91
+3,6
16,723
85
9
72
62,354
69
83,4
67,4
83,49
68,91
+2,1
14,996
90
10
80
69,282
74
88,4
72,4
88,49
73,91
+0,6
13,259
95
10
80
69,282
79
93,4
77,4
93,49
78,91
+3,1
16,151
100
11
88
76,210
84
98,4
82,4
98,49
83,91
+1,6
14,414
105
12
96
83,138
89
103,4
87,4
103,50
88,90
+0,1
12,686
110
12
96
83,138
94
108,4
92,4
108,50
93,90
+2,6
15,569
120
13
104
90,067
104
118,4
102,4
118,50
103,90
+3,6
16,723
130
15
120
103,923
114
128,4
112,4
128,50
113,90
+0,6
13,259
140
16
128
110,851
124
138,4
122,4
138,50
123,90
+1,6
14,414
150
17
136
117,779
134
148,4
132,4
148,50
133,90
+2,6
15,569
160
18
144
124,708
144
158,4
142,4
158,50
143,90
+3,6
16,723
170
20
160
138,564
154
168,4
152,4
168,50
153,90
+0,6
13,259
180
21
168
145,492
164
178,4
162,4
178,50
163,90
+1,6
14,414
190
22
176
152,420
174
188,4
172,4
188,50
173,90
+2,6
15,569
200
24
192
166,277
184
198,4
182,4
198,50
183,90
-0,4
12,104
210
25
200
173,205
194
208,4
192,4
208,51
193,89
+0,6
13,259
220
26
208
180,133
204
218,4
202,4
218,51
203,89
+1,6
14,414
240
28
224
193,990
224
238,4
222,4
238,51
223,89
+3,6
16,723
250
30
240
207,846
234
248,4
232,4
248,51
233,89
+0,6
13,259
260
31
248
214,774
244
258,4
242,4
258,51
243,89
+1,6
14,414
280
34
272
235,559
264
278,4
262,4
278,51
263,89
-0,4
12,104
300
36
288
249,415
284
298,4
282,4
298,51
283,89
+1,6
14,414
320
38
304
263,272
304
318,4
302,4
318,51
303,89
+3,6
16,723
340
41
328
284,056
324
338,4
322,4
338,51
323,89
+1,6
14,414
360
44
352
304,841
344
358,4
342,4
358,51
343,89
-0,4
12,104
380
46
368
318,697
364
378,4
362,4
378,51
363,89
+1,6
14,414
400
48
384
332,554
384
398,4
382,4
398,51
383,89
+3,6
16,723
420
51
408
353,338
404
418,4
402,4
418,53
403,87
+1,6
14,414
440
54
432
374,123
424
438,4
422,4
438,53
423,87
-0,4
12,104
450
55
440
381,051
434
448,4
432,4
448,53
433,87
+0,6
13,259
460
56
448
387,979
444
458,4
442,4
458,53
443,87
+1,6
14,414
480
58
464
401,836
464
478,4
462,4
478,53
463,87
+3,6
16,723
500
61
488
422,620
484
498,4
482,4
498,53
483,87
+1,6
14,414
Таблица 30
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 8,0 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
60
14
30,516
2,42
22
88,848
1,11
2
36,483
70
14
39,557
1,80
22
96,632
1,09
2
37,855
75
14
45,371
2,42
18
95,390
1,24
2
36,728
80
14
50,945
1,66
22
108,241
1,13
-
-
85
14
54,803
1,89
20
108,481
1,18
-
-
90
14
60,226
2,41
16
105,933
1,36
2
36,972
95
14
65,966
1,73
20
119,486
1,21
3
61,238
100
14
69,911
1,96
18
119,594
1,28
-
-
105
14
75,080
2,41
16
121,294
1,41
-
-
110
14
80,948
1,79
18
130,279
1,29
3
61,483
120
14
90,187
1,675
20
143,994
1,241
3
62,855
130
14
99,929
2,05
16
145,582
1,43
3
60,600
140
14
110,843
1,88
16
156,001
1,42
3
61,972
150
14
120,378
1,77
18
170,231
1,35
4
85,110
160
14
130,956
1,70
18
180,546
1,35
4
86,483
170
14
140,681
1,95
16
186,514
1,49
4
84,228
180
14
150,414
1,84
16
195,753
1,46
4
85,600
190
14
160,957
1,76
16
205,987
1,45
-
-
200
14
170,486
2,00
16
216,870
1,54
-
-
210
14
180,363
1,89
16
226,246
1,52
5
107,855
220
14
190,894
1,82
16
236,435
1,50
5
109,228
240
14
210,960
1,71
16
255,938
1,47
6
133,738
250
14
220,788
1,86
16
266,768
1,55
6
131,483
260
14
230,592
1,80
16
276,231
1,53
6
132,855
280
14
250,651
1,90
16
297,014
1,59
6
131,973
300
14
270,915
1,79
16
316,665
1,55
7
156,483
320
14
290,961
1,72
16
336,253
1,52
-
-
340
14
310,684
1,78
16
356,494
1,57
-
-
360
14
330,731
1,85
16
377,099
1,62
8
179,228
380
14
350,927
1,78
16
396,809
1,58
-
-
400
14
370,963
1,72
16
416,458
1,55
9
206,483
420
14
390,739
1,77
16
436,662
1,59
-
-
440
14
410,779
1,83
16
457,155
1,63
-
-
450
14
420,697
1,80
16
466,855
1,62
10
227,855
460
14
430,934
1,77
16
476,907
1,60
10
229,228
480
14
450,963
1,72
16
496,602
1,58
11
253,738
500
14
470,776
1,77
16
516,779
1,61
11
252,855
Таблица 31
Номинальные размеры шлицевых соединений с модулем 10,0 мм
Размеры, мм
Номинальный диаметр D
z
d
db
Da
da
df, не более
D1, не менее
d1, не более
x·m
e = s
80
6
60
51,962
60
78
58
78,09
59,91
+4,5
20,904
85
7
70
60,622
65
83
63
83,09
64,91
+2,0
18,017
90
7
70
60,622
70
88
68
88,09
69,91
+4,5
20,904
95
8
80
69,282
75
93
73
93,09
74,91
+2,0
18,017
100
8
80
69,282
80
98
78
98,09
79,91
+4,5
20,904
105
9
90
77,942
85
103
83
103,10
84,90
+2,0
18,017
110
9
90
77,942
90
108
88
108,10
89,90
+4,5
20,904
120
10
100
86,603
100
118
98
118,10
99,90
+4,5
20,904
130
11
110
95,263
110
128
108
128,10
109,90
+4,5
20,904
140
12
120
103,923
120
138
118
138,10
119,90
+4,5
20,904
150
13
130
112,583
130
148
128
148,10
129,90
+4,5
20,904
160
14
140
121,244
140
158
138
158,10
139,90
+4,5
20,904
170
15
150
129,904
150
168
148
168,10
149,90
+4,5
20,904
180
16
160
138,564
160
178
158
178,10
159,90
+4,5
20,904
190
17
170
147,224
170
188
168
188,10
169,90
+4,5
20,904
200
18
180
155,885
180
198
178
198,10
179,90
+4,5
20,904
210
20
200
173,205
190
208
188
208,11
189,89
-0,5
15,131
220
20
200
173,205
200
218
198
218,11
199,89
+4,5
20,904
240
22
220
190,526
220
238
218
238,11
219,89
+4,5
20,904
250
24
230
207,846
230
248
228
248,11
229,89
-0,5
15,131
260
24
240
207,846
240
258
238
258,11
239,89
+4,5
20,904
280
26
260
225,167
260
278
258
278,11
259,89
+4,5
20,904
300
28
280
242,487
280
298
278
298,11
279,89
+4,5
20,904
320
30
300
259,808
300
318
298
318,11
299,89
+4,5
20,904
340
32
320
277,128
320
338
318
338,11
319,89
+4,5
20,904
360
34
340
284,449
340
358
338
358,11
339,89
+4,5
20,904
380
36
360
311,769
360
378
358
378,11
359,89
+4,5
20,904
400
38
380
329,090
380
398
378
398,11
379,89
+4,5
20,904
420
40
400
346,410
400
418
398
418,13
399,87
+4,5
20,904
440
42
420
363,731
420
438
418
438,13
419,87
+4,5
20,904
450
44
440
381,051
430
448
428
448,13
429,87
-0,5
15,131
460
44
440
381,051
440
458
438
458,13
439,87
+4,5
20,904
480
46
460
398,372
460
478
458
478,13
459,87
+4,5
20,904
500
48
480
415,692
480
498
478
498,13
479,87
+4,5
20,904
Примечание. Номинальные диаметры окружностей впадин втулки Df и номинальные диаметры окружностей впадин вала df, указанные в табл. 3, 5, 7, 9, 11, 13, 15, 17, 19, 21, 23, 25, 27, 29, 31 могут изменяться в зависимости от метода обработки.
Таблица 32
Номинальные размеры по роликам и длины общей нормали
для шлицевых валов и втулок с модулем 10,0 мм
Размеры, мм
Номинальный диаметр D
Втулка
Вал
Втулка и вал
Диаметр ролика Dм
Номинальный размер Mi
Коэффициент отклонения размера Ki
Диаметр ролика Dм
Номинальный размер Ma
Коэффициент отклонения размера Ka
Число зубьев (впадин) на длине общей нормали zW
Длина общей нормали W
80
18
42,206
1,71
35
130,845
1,03
2
48,104
85
18
44,776
2,50
25
113,476
1,13
2
46,069
90
18
50,446
1,67
30
127,942
1,06
2
48,569
95
18
56,557
2,34
25
126,117
1,19
2
46,535
100
18
62,206
1,72
28
136,452
1,13
-
-
105
18
65,378
2,18
25
134,743
1,19
2
47,000
110
18
70,836
1,69
28
145,104
1,13
-
-
120
18
82,207
1,72
25
150,226
1,20
3
77,173
130
18
91,084
1,705
25
159,151
1,205
3
77,638
140
18
102,207
1,72
25
170,806
1,23
3
78,104
150
18
111,257
1,711
25
179,917
1,242
3
78,569
160
18
122,207
1,72
25
191,284
1,27
-
-
170
18
131,384
1,716
22
193,049
1,314
-
-
180
18
142,207
1,73
22
204,139
1,33
4
107,173
190
18
151,480
1,718
22
213,455
1,341
4
107,638
200
18
162,207
1,73
22
224,401
1,36
4
108,104
210
18
171,225
2,15
20
230,976
1,52
4
104,035
220
18
182,207
1,73
22
244,627
1,38
-
-
240
18
202,207
1,73
22
264,823
1,40
5
137,173
250
18
211,440
2,04
20
271,088
1,54
5
105,897
260
18
222,207
1,73
20
279,696
1,44
5
138,104
280
18
242,207
1,73
20
299,816
1,46
-
-
300
18
262,207
1,73
20
319,922
1,47
6
167,173
320
18
282,207
1,73
20
340,017
1,48
6
168,104
340
18
302,207
1,73
20
360,103
1,49
-
-
360
18
322,207
1,73
20
380,181
1,50
7
197,173
380
18
342,207
1,73
20
400,252
1,51
7
198,104
400
18
362,207
1,73
20
420,317
1,52
-
-
420
18
382,207
1,73
20
440,376
1,53
8
227,173
440
18
402,207
1,73
20
460,431
1,54
8
288,104
450
18
411,838
1,87
20
471,374
1,62
8
224,035
460
18
422,207
1,73
20
480,482
1,54
-
-
480
18
442,207
1,73
20
500,529
1,55
9
257,173
500
18
462,207
1,73
20
520,572
1,55
9
258,104
Примечания:
1. В случаях, когда в табл. 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32 не указаны значения длин общей нормали, измерение следует проводить по роликам, так как измерение длины общей нормали ненадежно из-за расположения измерительных поверхностей вблизи радиуса кривизны или кромки головки.
2. Значения коэффициента отклонения длины общей нормали Kw, приведенных в табл. 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, равно 0,866.
3. Расчет предельных отклонений и контрольных размеров приведен в приложении 4.
5. ДОПУСКИ И ПОСАДКИ
5.1. Допуски и посадки при центрировании по боковым поверхностям зубьев
5.1.1. Расположение полей допусков ширины впадины втулки e и толщины зуба вала s, а также обозначения допусков, основных отклонений и предельных отклонений должны соответствовать указанным на черт. 5.
Расположение поля допуска ширины впадины e втулки
Расположение полей допусков толщины зуба s вала
Поле допуска собственно ширины впадины (толщины) зуба
Поле допуска для отклонений формы и расположения
элементов профиля
Черт. 5
Предельные отклонения ширины впадины втулки и толщины зуба вала следует отсчитывать от их общего номинального размера на дуге делительной окружности.
5.1.2. Устанавливаются два вида допусков ширины впадины втулки и толщины зуба вала:
Te (Ts) - допуск собственно ширины впадины втулки (толщины зуба вала), контролируемый отдельно в случаях, когда не применяется комплексный калибр;
T - суммарный допуск, включающий отклонение собственно ширины впадины (толщины зуба) и отклонение формы и расположения элементов профиля впадины (зуба), контролируемый комплексным калибром.
5.1.3. Устанавливаются следующие степени точности элементов соединения, определяющие величины T и Te для втулки и вала, обозначаемые числами:
ширина впадины втулки 5, 6, 7, 9, 11;
толщина зуба вала 5, 6, 7, 8, 9, 10, 11.
Значения допусков T и Te приведены в табл. 1 обязательного приложения 2.
(Измененная редакция, Изм. N 2).
5.1.4. Устанавливаются следующие ряды основных отклонений, обозначаемых буквами латинского алфавита (строчной - для вала и прописной - для втулки):
для ширины впадины втулки - H;
для толщины зуба вала - r, p, n, k, h, g, f, d, c, a.
Значения основных отклонений толщины зуба вала приведены в табл. 2 приложения 2.
5.1.5. Устанавливается обозначение полей допусков размеров e и s в виде числа, показывающего степень точности, за которым следует буква, показывающая основное отклонение (для отличия от обозначений, принятых в гладких соединениях, где число следует за буквой).
5.1.6. Поля допусков ширины впадины втулки e и толщины зуба вала s должны соответствовать указанным в табл. 33.
Таблица 33
Степень точности
Втулка
Вал
Основное отклонение
H
r
p
n
k
h
g
f
d
c
a
7
7H
7n
7h
7f
8
8p
8k
8f
9
9H
9r
9h
9g
9d
10
10d
11
11H
11c
11a
Примечание. Поля допусков, подчеркнутые линией, являются предпочтительными для посадок с зазором.
5.1.7. Предельные отклонения размера e для втулок должны соответствовать указанным в табл. 34, размера s для валов - в табл. 35.
Таблица 34
Поле допуска
Модуль, мм
Обозначение
Диаметр делительной окружности, мм
До 12
Св. 12 до 25
Св. 25 до 50
Св. 50 до 100
Св. 100 до 200
Св. 200 до 400
Св. 400
Предельное отклонение, мкм
7H
От 0,5 до 1,5
ES
+25
+28
+32
+36
+40
-
-
EIe
+9
+10
+12
+14
+15
-
-
EI
0
0
0
0
0
-
-
От 2 до 4
ES
-
+32
+36
+40
+45
+50
-
EIe
-
+12
+14
+15
+17
+18
-
EI
-
0
0
0
0
0
-
От 5 до 10
ES
-
-
+40
+45
+50
+56
+63
EIe
-
-
+15
+17
+18
+20
+23
EI
-
-
0
0
0
0
0
9H
От 0,5 до 1,5
ES
+50
+56
+63
+71
+80
-
-
EIe
+18
+20
+23
+26
+30
-
-
EI
0
0
0
0
0
-
-
От 2 до 4
ES
-
+63
+71
+80
+90
+100
-
EIe
-
+23
+26
+30
+34
+37
-
EI
-
0
0
0
0
0
-
От 5 до 10
ES
-
-
+80
+90
+100
+112
+125
EIe
-
-
+30
+34
+37
+41
+45
EI
-
-
0
0
0
0
0
11H
От 0,5 до 1,5
ES
+100
+112
+125
+140
+160
-
-
EIe
+37
+41
+45
+50
+60
-
-
EI
0
0
0
0
0
-
-
От 2 до 4
ES
-
+125
+140
+160
+180
+200
-
EIe
-
+45
+50
+60
+68
+75
-
EI
-
0
0
0
0
0
-
От 5 до 10
ES
-
-
+160
+180
+200
+224
+250
EIe
-
-
+60
+68
+75
+84
+90
EI
-
-
0
0
0
0
0
Таблица 35
Поле допуска
Модуль, мм
Обозначение
Диаметр делительной окружности, мм
До 12
Св. 12 до 25
Св. 25 до 50
Св. 50 до 100
Св. 100 до 200
Св. 200 до 400
Св. 400
Предельное отклонение, мкм
9r
От 0,5 до 1,5
es
+64
+72
+80
+88
+100
-
-
ese
+46
+52
+57
+62
+70
-
-
ei
+14
+16
+17
+17
+20
-
-
От 2 до 4
es
-
+80
+88
+100
+112
+128
-
ese
-
+57
+62
+70
+78
+91
-
ei
-
+17
+17
+20
+22
+28
-
От 5 до 10
es
-
-
+100
+112
+128
+144
+160
ese
-
-
+70
+78
+91
+103
+115
ei
-
-
+20
+22
+28
+32
+35
8p
От 0,5 до 1,5
es
+48
+54
+60
+66
+75
-
-
ese
+34
+39
+43
+48
+55
-
-
ei
+12
+14
+15
+16
+19
-
-
От 2 до 4
es
-
+60
+66
+75
+84
+96
-
ese
-
+43
+48
+55
+61
+70
-
ei
-
+15
+16
+19
+21
+25
-
От 5 до 10
es
-
-
+75
+84
+96
+108
+120
ese
-
-
+55
+61
+70
+78
+86
ei
-
-
+19
+21
+25
+18
+30
7n
От 0,5 до 1,5
es
+32
+36
+40
+44
+50
-
-
ese
+23
+26
+28
+30
+35
-
-
ei
+7
+8
+8
+8
+10
-
-
От 2 до 4
es
-
+40
+44
+50
+56
+64
-
ese
-
+28
+30
+35
+39
+46
-
ei
-
+8
+8
+10
+11
+14
-
От 5 до 10
es
-
-
+50
+56
+64
+72
+80
ese
-
-
+35
+38
+46
+52
+57
ei
-
-
+10
+11
+14
+16
+17
8k
От 0,5 до 1,5
es
+16
+18
+20
+22
+25
-
-
ese
+2
+3
+3
+4
+5
-
-
ei
-20
-22
-25
-28
-31
-
-
От 2 до 4
es
-
+20
+22
+25
+28
+32
-
ese
-
+3
+4
+5
+5
+6
-
ei
-
-25
-28
-31
-35
-39
-
От 5 до 10
es
-
-
+25
+28
+32
+36
+40
ese
-
-
+5
+5
+6
+6
+6
ei
-
-
-31
-35
-39
-44
-50
7h
От 0,5 до 1,5
es
0
0
0
0
0
-
-
ese
-9
-10
-12
-14
-15
-
-
ei
-25
-28
-32
-36
-40
-
-
От 2 до 4
es
-
0
0
0
0
0
-
ese
-
-12
-14
-15
-17
-18
-
ei
-
-32
-36
-40
-45
-50
-
От 5 до 10
es
-
-
0
0
0
0
0
ese
-
-
-15
-17
-18
-20
-23
ei
-
-
-40
-45
-50
-56
-63
9h
От 0,5 до 1,5
es
0
0
0
0
0
-
-
ese
-18
-20
-23
-26
-30
-
-
ei
-50
-56
-63
-71
-80
-
-
От 2 до 4
es
-
0
0
0
0
0
-
ese
-
-23
-26
-30
-34
-37
-
ei
-
-63
-71
-80
-90
-100
-
От 5 до 10
es
-
-
0
0
0
0
0
ese
-
-
-30
-34
-37
-41
-45
ei
-
-
-80
-90
-100
-112
-125
9g
От 0,5 до 1,5
es
-8
-9
-10
-11
-12
-
-
ese
-26
-29
-33
-37
-42
-
-
ei
-58
-65
-73
-82
-92
-
-
От 2 до 4
es
-
-10
-11
-12
-14
-16
-
ese
-
-33
-37
-42
-48
-53
-
ei
-
-73
-82
-92
-104
-116
-
От 5 до 10
es
-
-
-12
-14
-16
-18
-20
ese
-
-
-42
-48
-53
-59
-65
ei
-
-
-92
-104
-116
-130
-145
7f
От 0,5 до 1,5
es
-16
-18
-20
-22
-25
-
-
ese
-24
-28
-32
-36
-40
-
-
ei
-41
-46
-52
-58
-65
-
-
От 2 до 4
es
-
-20
-22
-25
-28
-32
-
ese
-
-32
-36
-45
-45
-50
-
ei
-
-52
-52
-65
-73
-82
-
От 5 до 10
es
-
-
-25
-28
-32
-36
-40
ese
-
-
-40
-45
-50
-56
-63
ei
-
-
-65
-73
-82
-92
-103
8f
От 0,5 до 1,5
es
-16
-18
-20
-22
-25
-
-
ese
-30
-33
-37
-40
-45
-
-
ei
-32
-58
-65
-72
-81
-
-
От 2 до 4
es
-
-20
-22
-25
-28
-32
-
ese
-
-37
-40
-45
-51
-58
-
ei
-
-65
-72
-81
-91
-103
-
От 5 до 10
es
-
-
-25
-28
-32
-36
-40
ese
-
-
-45
-51
-58
-66
-74
ei
-
-
-81
-91
-103
-116
-130
9d
От 0,5 до 1,5
es
-32
-36
-40
-44
-50
-
-
ese
-50
-56
-63
-70
-80
-
-
ei
-82
-92
-103
-115
-130
-
-
От 2 до 4
es
-
-40
-44
-50
-56
-64
-
ese
-
-63
-70
-80
-90
-101
-
ei
-
-103
-115
-130
-146
-164
-
От 5 до 10
es
-
-
-50
-56
-64
-72
-80
ese
-
-
-80
-90
-101
-113
-125
ei
-
-
-130
-146
-164
-184
-205
10d
От 0,5 до 1,5
es
-32
-36
-40
-44
-50
-
-
ese
-58
-66
-74
-81
-91
-
-
ei
-102
-116
-130
-144
-162
-
-
От 2 до 4
es
-
-40
-44
-50
-56
-64
-
ese
-
-74
-81
-91
-101
-114
-
ei
-
-130
-144
-162
-181
-204
-
От 5 до 10
es
-
-
-50
-56
-64
-72
-80
ese
-
-
-91
-101
-114
-132
-148
ei
-
-
-162
-181
-204
-232
-260
11c
От 0,5 до 1,5
es
-48
-54
-60
-66
-75
-
-
ese
-85
-95
-105
-116
-135
-
-
ei
-148
-166
-185
-206
-235
-
-
От 2 до 4
es
-
-60
-66
-75
-84
-96
-
ese
-
-105
-116
-135
-152
-171
-
ei
-
-185
-206
-235
-264
-296
-
От 5 до 10
es
-
-
-75
-84
-96
-108
-120
ese
-
-
-135
-152
-171
-192
-210
ei
-
-
-235
-264
-296
-332
-370
11a
От 0,5 до 1,5
es
-80
-90
-100
-110
-125
-
-
ese
-117
-131
-145
-160
-185
-
-
ei
-180
-202
-225
-250
-285
-
-
От 2 до 4
es
-
-100
-110
-125
-140
-160
-
ese
-
-145
-160
-185
-208
-235
-
ei
-
-225
-250
-285
-320
-360
-
От 5 до 10
es
-
-
-125
-140
-160
-180
-200
ese
-
-
-185
-208
-235
-264
-290
ei
-
-
-285
-320
-360
-404
-450
Примечание. Для термообработанных деталей допускается применять поле допуска ширины впадины внутренних шлицев на два квалитета грубее, т.е. 9H вместо 7H, и 11H вместо 9H, если это не влияет на работоспособность соединения.
(Измененная редакция, Изм. N 2).
5.1.8. Посадки по боковым поверхностям зубьев должны соответствовать указанным в табл. 36.
Таблица 36
Поле допуска ширины впадины втулки
Поле допуска толщины зуба вала
9r
8p
7n
8k
7h
9h
9g
7f
8f
10d
7H
7H
----
9r
7H
----
8p
7H
----
7n
7H
----
8k
7H
----
7h
9H
9H
----
8k
9H
----
9h
9H
----
9g
9H
----
7f
9H
----
8f
11H
11H
----
10d
Примечание. Допускается применение других посадок, образованных сочетанием полей допусков из табл. 36 настоящего стандарта.
5.1.9. Допускается применение специальных полей допусков и посадок, которые могут быть получены различным сочетанием допусков и основных отклонений в соответствии с табл. 1 и 2 обязательного приложения 2.
Их применение допускается только в технически и экономически обоснованных случаях, если поля допусков, указанные в табл. 33 настоящего стандарта, не могут обеспечить требований, предъявляемых к изделиям.
Допускается при необходимости обеспечения взаимозаменяемости в изделиях, спроектированных до 01.01.80, выполнять шлицевые элементы деталей по ГОСТ 6033-51.
(Измененная редакция, Изм. N 1).
5.1.10. Предельные значения радиального биения зубчатого венца относительно центрирующих диаметров - согласно обязательному приложению 2.
(Измененная редакция, Изм. N 2).
5.2. Допуски и посадки при концентрировании по наружному диаметру
5.2.1. Допуски и основные отклонения для диаметров окружности впадины втулки Df и окружности вершин зубьев вала da - по ГОСТ 25346.
5.2.2. Поля допусков и их сочетания для центрирующих диаметров Df и da должны соответствовать указанным в табл. 37.
Таблица 37
Центрирующий диаметр
Поле допуска
Ряд 1
Ряд 2
Df
H7
H8
da
n6, js6, h6, g6, f7
n6, h6, g6, f7
Примечание. При выборе полей ряд 1 следует предпочитать ряду 2.
5.2.3. Поля допусков ширины впадины втулки e должны соответствовать - 9H, 11H, а предельные отклонения размера e - в соответствии с табл. 34. Поля допусков толщины зуба вала s должны соответствовать - 9h, 9g, 9d, 11c, 11a, а предельные отклонения размера s - в соответствии с табл. 35.
5.3. Допуски и посадки при центрировании по внутреннему диаметру
5.3.1. Допуски и посадки при центрировании по внутреннему диаметру приведены в справочном приложении 3.
5.4. Допуски нецентрирующих диаметров
5.4.1. Допуски и основные отклонения для нецентрирующих диаметров - по ГОСТ 25346.
5.4.2. Поля допусков нецентрирующих диаметров должны соответствовать указанным в табл. 38.
Таблица 38
Вид центрирования
Нецентрирующий диаметр
Поле допуска
По боковым поверхностям зубьев
Df
при плоской форме дна впадины
Dfmin = D
при закругленной форме дна впадины
Dfmin = D + 0,44m
Da
H11
da
d9, h11, h12
df
при плоской форме дна впадины
dfmax = D - 2,2m
при закругленной форме дна впадины
dfmax = D - 2,76m
По наружному диаметру
Da
H11
df
при плоской форме дна впадины
dfmax = D - 2,2m
при закругленной форме дна впадины
dfmax = D - 2,76m
(Измененная редакция, Изм. N 2).
6. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Условные обозначения шлицевых соединений должны содержать: номинальный диаметр соединения D; модуль m; обозначение посадки по центрирующим размерам; обозначение посадки по нецентрирующим размерам; номер настоящего стандарта.
Примеры условных обозначений:
а) соединения D = 50 мм; m = 2 мм с центрированием по боковым поверхностям зубьев 9H/9g, с посадкой по боковым поверхностям зубьев
50 x 2 x 9H/9g ГОСТ 6033-80
То же, для внутренних шлицев соединения:
50 x 2 x 9H ГОСТ 6033-80
То же, для наружных шлицев соединения:
50 x 2 x 9g ГОСТ 6033-80
б) шлицевого соединения; D = 50 мм; m = 2 мм, с центрированием по наружному диаметру, с посадкой по центрирующему диаметру H7/g6, с посадкой по нецентрирующим поверхностям зубьев 9H/9h:
50 x H7/g6 x 2 x 9H/9h ГОСТ 6033-80
То же, для внутренних шлицев соединения:
50 x H7 x 2 x 9H ГОСТ 6033-80
То же, для наружных шлицев соединения:
50 x g6 x 2 x 9h ГОСТ 6033-80
в) шлицевого соединения: D = 50 мм; m = 2 мм, с центрированием по внутреннему диаметру, с посадкой H7/g6, с посадкой по нецентрирующим боковым поверхностям зубьев 9H/9h:
i50 x 2 x H7/g6 x 9H/9h ГОСТ 6033-80
То же, для внутренних шлицев соединения:
i50 x 2 x H7 x 9H ГОСТ 6033-80
То же, для наружных шлицев соединения:
i50 x 2 x g6 x 9h ГОСТ 6033-80.
(Измененная редакция, Изм. N 2).
7. МЕТОДЫ КОНТРОЛЯ
7.1. Элементы шлицевых соединений контролируют комплексными или поэлементными калибрами для внутренних и наружных шлицев.
На черт. 7 показаны 3 метода контроля шлицевых эвольвентных соединений.
Черт. 7
Стандартный метод контроля осуществляют проходным комплексным и непроходным секторным калибром (контролируют суммарный допуск T).
Допуск Te устанавливается в качестве справочного и не используется для принятия или отбраковки деталей.
7.2. Альтернативный метод A предусматривает проверку с помощью проходных комплексных калибров, непроходных секторных и комплексных калибров.
Данный метод применяют для того, чтобы обеспечить максимально эффективный боковой зазор Cvmax.
7.3. Альтернативный метод B используют там, где не требуется контролировать погрешность формы и расположения шлицев.
7.4. Шлицевые соединения контролируют комплексными проходными и поэлементными непроходными калибрами.
Комплексные калибры должны проходить по контролируемой поверхности под действием собственной массы. Контроль шлицевого вала или втулки комплексным калибром достаточен в одном положении калибра без его перестановки.
Контроль поэлементным непроходным калибром должен проводиться не менее, чем в трех различных положениях. Если поэлементный непроходной калибр проходит в одном из этих положений, то контролируемую деталь считают браком. Вместо поэлементных непроходных калибров допускается применять контроль шлицевых валов и втулок с помощью измерительных роликов.
Если длина комплексного калибра менее 0,5 длины контролируемой поверхности, то необходимо проводить дополнительно проверку отклонения от параллельности сторон зубьев изделия. Рекомендуемые значения допусков указаны в приложении 2.
Для контроля шлицевых валов и втулок шестой и более грубых степеней точности предназначены калибры 3-й степени точности, для контроля восьмой и более грубых степеней точности - калибры 4-й степени точности.
Разд. 7. (Введен дополнительно, Изм. N 2).
Приложение 1
Справочное
ВЫБОР ВЕЛИЧИН ПАРАМЕТРОВ ШЛИЦЕВЫХ СОЕДИНЕНИЙ Hf и hf
В ЗАВИСИМОСТИ ОТ ВИДА ПРИМЕНЯЕМОГО ИНСТРУМЕНТА
1. Номинальный (исходный) диаметр шлицевого эвольвентного соединения D, как правило, должен быть равен номинальному диаметру отверстия шарикоподшипника.
2. Значения диаметра окружности впадин втулки Df и диаметра окружности впадин вала df являются номинальными при высоте ножки зуба Hf = hf = 0,55m.
3. Диаметр окружности впадины втулки при обработке универсальным инструментом увеличивается по сравнению с номинальным значением на величину, равную 0,2m, т.е. Hf = 0,65m.
4. Диаметр окружности впадин вала при обработке универсальным инструментом уменьшается по сравнению с номинальным значением на величину, равную 0,1m (при обработке червячной фрезой), и на величину, равную 0,2m (при обработке долбяком). В этом случае высота ножки зуба вала принимается соответственно равной hf = 0,6m и hf = 0,65m.
Приложение 2
Обязательное
Таблица 1
Допуски ширины впадины втулки e и толщины зуба вала s
и предельные значения радиального биения Fr и допуска
направления зуба вала и втулки
Степень точности
Модуль, мм
Обозначение
Диаметр делительной окружности, мм
До 12
Св. 12 до 25
Св. 25 до 50
Св. 50 до 100
Св. 100 до 200
Св. 200 до 400
Св. 400
Допуски и предельные значения радиального биения, мкм
5
От 0,5 до 1,5
13
14
15
16
17
-
-
T
12
14
16
18
20
-
-
Te
8
9
10
11
12
-
-
Fr
6
7
8
9
10
-
-
От 2 до 4
-
15
16
17
18
19
-
T
-
16
18
20
22
25
-
Te
-
10
11
12
14
16
-
Fr
-
8
9
10
11
12
-
От 5 до 10
-
-
17
18
19
21
23
T
-
-
20
22
25
28
32
Te
-
-
12
14
16
18
20
Fr
-
-
10
11
12
14
16
6
От 0,5 до 1,5
16
17
18
19
21
-
-
T
18
20
22
25
28
-
-
Te
11
12
14
16
18
-
-
Fr
9
10
11
12
14
-
-
От 2 до 4
-
18
19
21
23
25
-
T
-
22
25
28
32
36
-
Te
-
14
16
18
20
22
-
Fr
-
11
12
14
16
18
-
От 5 до 10
-
-
22
23
25
27
29
T
-
-
23
32
36
40
45
Te
-
-
18
20
22
25
28
Fr
-
-
14
16
18
20
22
7
От 0,5 до 1,5
19
21
23
25
27
-
-
T
25
28
32
36
40
-
-
Te
16
18
20
22
25
-
-
Fr
12
14
16
18
20
-
-
От 2 до 4
-
23
25
27
29
31
-
T
-
32
36
40
45
50
-
Te
-
20
22
25
28
32
-
Fr
-
16
18
20
22
25
-
От 5 до 10
-
-
27
29
31
34
37
T
-
-
40
45
50
56
63
Te
-
-
25
28
32
36
40
Fr
-
-
20
22
25
28
32
8
От 0,5 до 1,5
25
27
29
31
34
-
-
T
36
40
45
50
55
-
-
Te
22
25
28
32
36
-
-
Fr
18
20
22
25
28
-
-
От 2 до 4
-
29
31
34
37
41
-
T
-
45
50
56
63
71
-
Te
-
28
32
36
40
45
-
Fr
-
22
25
28
32
36
-
От 5 до 10
-
-
34
37
41
45
-
T
-
-
56
63
71
80
90
Te
-
-
36
40
45
50
56
Fr
-
-
28
32
36
40
45
9
От 0,5 до 1,5
31
34
37
41
45
-
-
T
50
56
63
71
80
-
-
Te
32
36
40
45
50
-
-
Fr
25
28
32
36
40
-
-
От 2 до 4
-
37
41
45
49
53
-
T
-
63
71
80
90
100
-
Te
-
40
45
50
56
63
-
Fr
-
32
36
40
45
50
-
От 5 до 10
-
-
45
49
53
58
63
T
-
-
80
90
100
112
125
Te
-
-
50
56
63
71
80
Fr
-
-
40
45
50
53
63
10
От 0,5 до 1,5
41
45
49
58
58
-
-
T
71
80
90
100
112
-
-
Te
45
50
56
63
71
-
-
Fr
36
40
45
50
56
-
-
От 2 до 4
-
49
53
58
63
69
-
T
-
90
100
112
125
140
-
Te
-
56
63
71
80
90
-
Fr
-
45
50
56
63
71
-
От 5 до 10
-
-
58
63
69
75
81
T
-
-
112
125
140
160
180
Te
-
-
71
80
90
100
112
Fr
-
-
56
63
71
80
90
11
От 0,5 до 1,5
53
58
63
69
75
-
-
T
100
112
125
140
160
-
-
Te
63
71
80
90
100
-
-
Fr
50
56
63
71
80
-
-
От 2 до 4
-
63
69
75
81
87
-
T
-
125
140
160
180
200
-
Te
-
80
90
100
112
125
-
Fr
-
63
71
80
90
100
-
От 5 до 10
-
-
75
81
87
93
99
T
-
-
160
180
200
224
250
Te
-
-
100
112
125
140
160
Fr
-
-
80
90
100
112
125
Таблица 2
Основные (суммарные) отклонения толщины зуба вала
Модуль, мм
Обозначение
Диаметр делительной окружности, мм
До 12
Св. 12 до 25
Св. 25 до 50
Св. 50 до 100
Св. 100 до 200
Св. 200 до 400
Св. 400
Основные отклонения, мкм
От 0,5 до 1,5
r
+64
+72
+80
+88
+100
-
-
p
+48
+54
+60
+66
+75
-
-
n
+32
+36
+40
+44
+50
-
-
m
+24
+27
+30
+33
+37
-
-
k
+16
+18
+20
+22
+25
-
-
i
+8
+9
+10
+11
+12
-
-
h
0
0
0
0
0
-
-
g
-8
-9
-10
-11
-12
-
-
f
-16
-18
-20
-22
-25
-
-
e
-24
-27
-30
-33
-37
-
-
d
-32
-36
-40
-44
-50
-
-
c
-48
-54
-60
-66
-75
-
-
b
-64
-72
-80
-88
-100
-
-
a
-80
-90
-100
-110
-125
-
-
От 2 до 4
r
-
+80
+88
+100
+112
+128
-
p
-
+60
+66
+75
+84
+96
-
n
-
+40
+44
+50
+56
+64
-
m
-
+30
+33
+37
+42
+48
-
k
-
+20
+22
+25
+28
+32
-
i
-
+10
+11
+12
+14
+16
-
h
-
0
0
0
0
0
-
g
-
-10
-11
-12
-14
-16
-
f
-
-20
-22
-25
-28
-32
-
e
-
-30
-33
-37
-42
-48
-
d
-
-40
-44
-50
-56
-64
-
c
-
-60
-66
-75.
-84
-96
-
b
-
-80
-88
-100
-112
-128
-
a
-
-100
-110
-125
-140
-160
-
От 5 до 10
r
-
-
+100
+112
+128
+144
+160
p
-
-
+75
+84
+96
+108
+120
n
-
-
+50
+56
+64
+72
+80
m
-
-
+37
+42
+48
+54
+60
k
-
-
+25
+28
+32
+36
+40
i
-
-
+12
+14
+16
+18
+20
h
-
-
0
0
0
0
0
g
-
-
-12
-14
-16
-18
-20
f
-
-
-25
-28
-32
-36
-40
e
-
-
-37
-42
-48
-54
-60
d
-
-
-50
-56
-64
-72
-80
c
-
-
-75
-84
-96
-108
-120
b
-
-
-100
-112
-128
-144
-160
a
-
-
-125
-140
-160
-180
-200
Приложение 3
Справочное
ДОПУСКИ И ПОСАДКИ ПРИ ЦЕНТРИРОВАНИИ ПО ВНУТРЕННЕМУ ДИАМЕТРУ
1. Допуски и основные отклонения для диаметров окружности вершин зубьев втулки Da и окружности впадин вала df, а также нецентрирующих диаметров - по ГОСТ 25346-82.
2. Поля допусков и их сочетания для центрирующих диаметров Da и df установлены в таблице.
Центрирующий диаметр
Поле допуска
Ряд 1
Ряд 2
Da
H7
H8
df
n6 h6 g6
n6 h6 g6
Примечание. При выборе полей допусков ряд 1 следует предпочитать ряду 2.
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: пункт 3.2.3 отсутствует.
3. Поля допусков ширины впадины втулки e и толщины зуба вала s - в соответствии с п. 3.2.3 настоящего стандарта.
4. Поля допусков нецентрирующих диаметров:
d9, h11, h12 - для диаметра da;
H16 - для диаметров Df для втулки с плоской формой дна впадины: Dfmin = D + 0,44m - для диаметра Df для втулки с закругленной формой дна впадины.
Приложение 4
Справочное
РАСЧЕТ ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ И КОНТРОЛЬНЫХ РАЗМЕРОВ
1. Обозначения
N - номинальный размер;
Ge - наибольший размер ширины впадины втулки;
Gs - наибольший размер толщины зубьев вала;
Gse - наибольший размер толщины зуба вала при поэлементном измерении;
Ke - наименьший размер ширины впадины втулки;
Ks - наименьший размер толщины зуба вала;
Kee - наименьший размер ширины впадины втулки при поэлементном измерении;
ES - верхнее отклонение втулки;
EI - нижнее отклонение втулки;
EIe - нижнее отклонение втулки при поэлементном измерении;
es - верхнее отклонение вала;
ese - верхнее отклонение вала при поэлементном измерении;
ei - нижнее отклонение вала;
Ki - коэффициент отклонения контрольного размера Mi;
Ka - коэффициент отклонения контрольного размера Ma;
Kw - коэффициент отклонения длины общей нормали;
Ee - предельный размер втулки;
Es - предельный размер вала;
Eмi - предельный контрольный размер при измерении втулки по роликам;
- предельный контрольный размер при измерении вала по роликам;
- предельный контрольный размер при измерении длины общей нормали впадин втулки;
- предельный контрольный размер при измерении длины общей нормали впадин втулки;
T - суммарный допуск;
Te - поэлементный допуск (при поэлементном измерении).
2. Расчет предельных отклонений
2.1. Расчет предельных отклонений для втулки:
наименьший размер ширины впадины втулки (проходной комплексный калибр)
Ke = N
наименьший размер ширины впадины втулки при поэлементном измерении
Kee = Ge - Te = N + EIe,
где
EIe = ES - Te
наибольший размер ширины впадины втулки (непроходной калибр)
Ge = N + ES,
где
ES = T.
2.2. Расчет предельных отклонений для вала:
наибольший размер толщины зуба вала (проходной комплексный калибр)
Gs = N + es,
наибольший размер толщины зуба вала при поэлементном измерении
Gse = Ks + Te = N + ese,
где
ese = ei + Te,
наименьший размер толщины зуба вала (непроходной калибр)
Ks = N + ei,
где
ei = es - T.
3. Расчет контрольных размеров для поэлементных измерений
Так как шлицевое соединение не может быть изготовлено без отклонений формы, проходной предел контролируется комплексными калибрами по принципу Тейлора.
Влияние отклонений формы и расположения учитывается суммарным допуском T. Для тех случаев, когда не имеются комплексные калибры, рекомендуются допуски Te (или проходный предельный размер) для поэлементного измерения.
Величины допусков Te (или положение проходного предела) для поэлементного измерения зависят от точности изготовления. Отношение T:Te принято равным 1,6 и рекомендуется для средней точности изготовления. Ширину впадины втулки и толщину зуба вала целесообразно определять по контрольным размерам Mi и Ma. Измерение длины общей нормали ненадежно из-за расположения измерительных поверхностей вблизи радиуса кривизны или кромки головки, поэтому следует предпочесть измерение по роликам.
Предельные отклонения, соответствующие непроходному и проходному пределам измеряемой величины, рассчитываются по предельным отклонениям ширины впадины и толщины зуба с помощью коэффициента отклонения
Eмi = Ee·Ki,
Eмa = Es·Ka,
отклонения для длины общей нормали W
Ewa = Ee·Kw,
Ews = Es·Kw.
Необходимые для изготовления калибров предельные отклонения, соответствующие проходному пределу измеряемой величины, рассчитываются не с помощью коэффициента отклонения, а по формулам, применяемым для зубчатых передач.
4. Пример расчета предельных отклонений для поэлементных
измерений
По приведенным в разд. 2 формулам для расчета могут быть определены все предельные отклонения ширины впадин и толщины зуба для указанных степеней точности и основных отклонений.
Пример расчета предельных отклонений для поэлементных измерений шлицевого соединения 120 x 3 x 9H/8f приведен в таблице.
Значения предельных отклонений для поэлементных измерений
шлицевого соединения
Элемент соединения
Измеряемая величина
Номинальный размер, мм
Коэффициент отклонения
Предельное отклонение, мкм
Втулка
Ширина впадины
e = 6,271
-
EI = 0; ES = +90;
T = 90; Te = 56;
ES = +90; EIe = +34
Контрольный размер между роликами, диаметр роликов 5,25 мм
Mi = 109,111
Ki = 1,72
;
Длина общей нормали по 7 впадинам
W = 59,710
Kw = 0,866
EIeW = 34 x 0,866 = 29;
ESW = 90 x 0,866 = 78
Вал
Толщина зуба
s = 6,271
-
es = -28; ei = -91;
T = 63; Te = 40;
ei = -91; ese = -51
Контрольный размер по роликам, диаметр роликов 6 мм
Ma = 126,095
Ka = 1,52
;
Длина общей нормали по 7 зубьям
W = 59,710
Kw = 0,866
eseW = -51 + 0,866 = -44;
eiW = -91 x 0,866 = -79


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/49/gost_12543.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
