"ГОСТ 28530-90 (СТ СЭВ 6697-89). Государственный стандарт Союза ССР. Оборудование для свеклосахарного производства. Теплообменники и подогреватели сока. Типы, основные параметры и размеры"
(введен в действие Постановлением Госстандарта СССР от 24.04.1990 N 989)

1. Внесен Министерством общего машиностроения СССР.

2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 24.04.90 N 989 стандарт Совета Экономической Взаимопомощи СТ СЭВ 6697-89 "Оборудование для свеклосахарного производства. Теплообменники и подогреватели сока. Типы, основные параметры и размеры" введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.91.

3. Срок первой проверки - 1996 г.

Периодичность проверки - 5 лет.

4. Введен впервые.

Настоящий стандарт распространяется на трубчатые теплообменники и подогреватели сока, применяемые в свеклосахарном производстве для нагрева диффузионного, дефекованного и сатурационного соков, а также сока перед выпарной установкой.

1.1. Теплообменники и подогреватели в зависимости от конструкции и вида теплоносителя подразделяют на следующие типы:

1 - теплообменники секционные кожухотрубные четырехходовые для нагрева диффузионного и дефекованного соков горячими конденсатами;

2 - подогреватели секционные кожухотрубные с паровым обогревом для нагрева различных соков свеклосахарного производства;

3 - теплообменники многоходовые кожухотрубные для нагрева диффузионного и дефекованного соков горячими конденсатами;

4 - подогреватели многоходовые кожухотрубные с паровыми обогревом для нагрева различных соков свеклосахарного производства.

1.2. Подогреватели типа 2 в зависимости от количества ходов подразделяют на следующие исполнения:

A - двухходовые подогреватели;

B - четырехходовые подогреватели;

C - шестиходовые подогреватели.

1.3. Подогреватели типа 4 в зависимости от количества ходов подразделяют на следующие исполнения:

B - четырехходовые подогреватели;

C - шестиходовые подогреватели;

D - восьмиходовые подогреватели;

E - десятиходовые подогреватели;

F - двенадцатиходовые подогреватели.

1.4. Пример условного обозначения теплообменников и подогревателей с площадью поверхности теплообмена 125 м2 типа 1:

то же, типа 2, исполнения A:

то же, типа 3:

то же, типа 4, исполнение B:

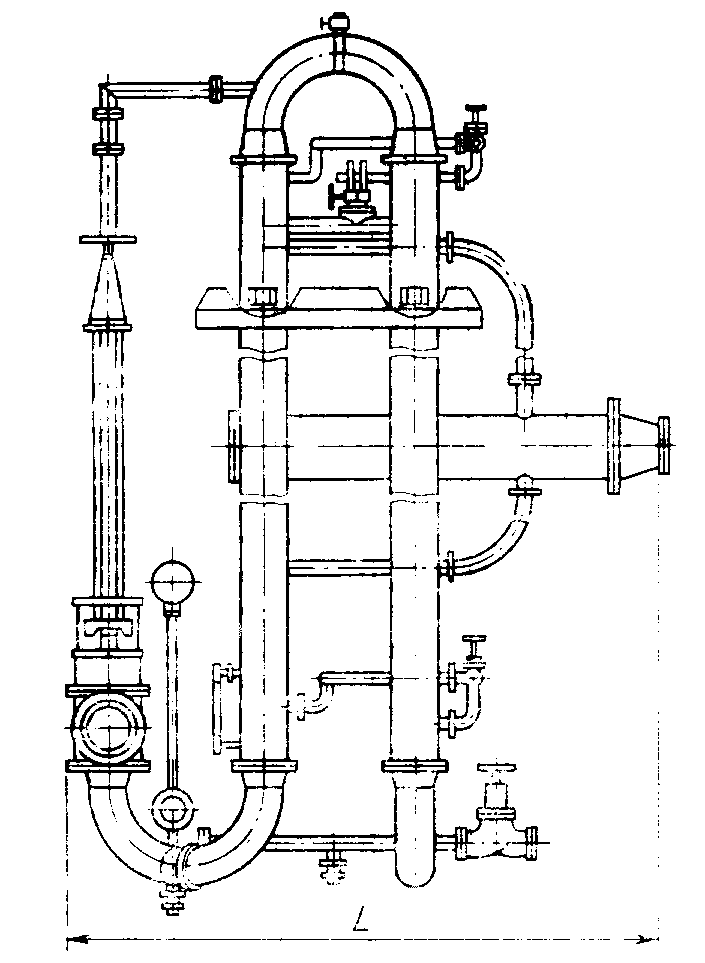

2.1. Основные параметры и размеры теплообменников типа 1 должны соответствовать указанным в табл. 1 и на черт. 1.

2.2. Основные параметры и размеры подогревателей типа 2 должны соответствовать указанным в табл. 2, 3 и на черт. 2.

2.3. Основные параметры и размеры теплообменников типа 3 должны соответствовать указанным в табл. 4 и на черт. 3.

Примечание. Черт. 1 - 3 не определяют конструкцию.

2.4. Основные параметры и размеры подогревателей типа 4 должны соответствовать указанным в табл. 5, 6 и на черт. 3.

Значение коэффициента автоматизации определяется по формуле

где - количество одноименных i-тых автоматизированных операций в технологическом процессе;

- количество одноименных i-тых ручных операций в технологическом процессе;

n - количество отличающихся друг от друга автоматизированных операций в технологическом процессе;

n' - количество отличающихся друг от друга ручных операций в технологическом процессе;

- значение коэффициента весомости i-й автоматизированной операции;

- значение коэффициента весомости i-й ручной операции.

Значения коэффициента весомости технологических операций, выполняемых в оцениваемом изделии, определяют, как правило, экспертным путем, с учетом значимости операций.

Сумма значений коэффициентов весомости операций в пределах выполняемого изделия технологического процесса должна равняться единице.

При этом под терминами "технологический процесс" и "технологическая операция" следует понимать:

1) технологический процесс - часть производственного процесса, содержащая целенаправленные действия по изменению и (или) определению состояния предмета труда;

2) технологическая операция - законченная часть технологического процесса, выполняемая на одном рабочем месте.
