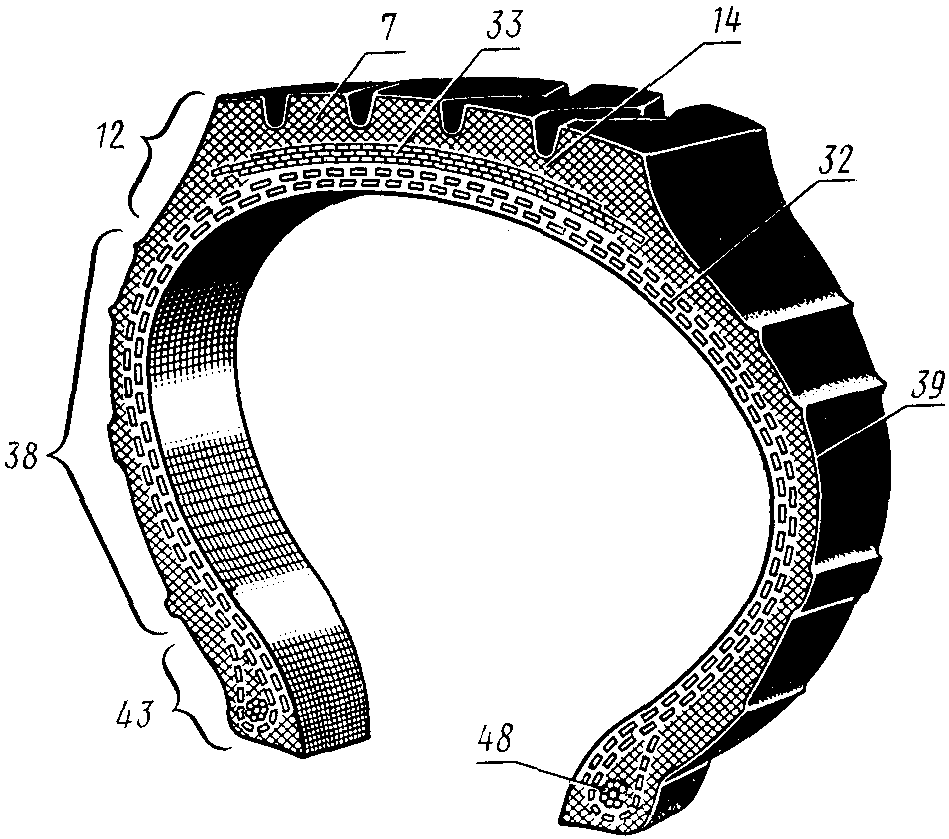

Элементы покрышки пневматической шины в сечении радиальной плоскостью колеса

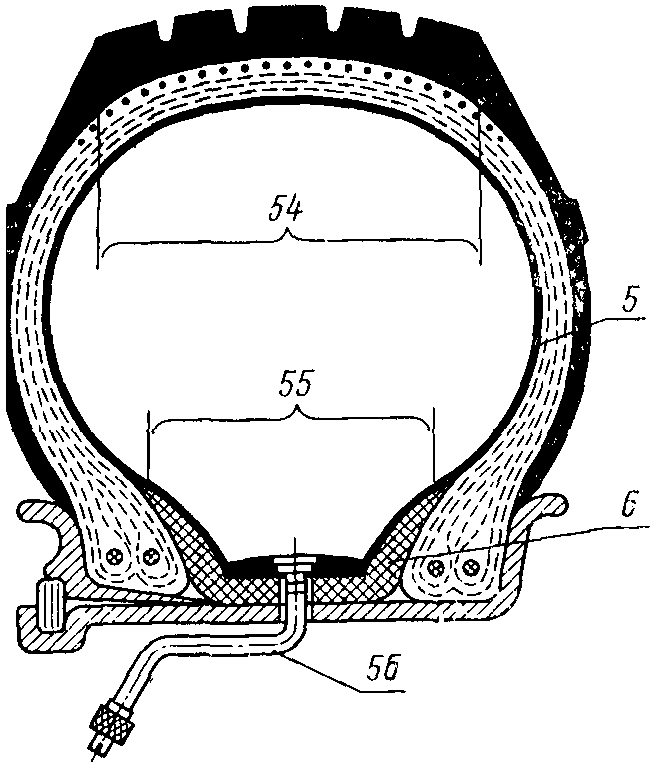

Элементы ездовой камеры в сечении радиальной плоскостью колеса
Утвержден и введен в действие
Постановлением Государственного комитета
стандартов Совета Министров СССР
от 21 февраля 1977 г. N 428
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШИНЫ ПНЕВМАТИЧЕСКИЕ. КОНСТРУКЦИЯ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Pneumatic tyres. Construction. Terms and definitions
ГОСТ 22374-77
Список изменяющих документов
(в ред. Изменения N 1, утв. в марте 1990 г.)
Группа Л00
Постановлением Государственного комитета стандартов Совета Министров СССР от 21.02.1977 г. N 428 срок введения установлен
с 1 января 1978 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством нефтеперерабатывающей и нефтехимической промышленности СССР
РАЗРАБОТЧИКИ: С.П. Захаров, Б.Л. Бухин, В.Н. Мартынов, Э.И. Грачева, А.А. Саков, Л.М. Каплун, В.С. Богачева
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 21.02.1977 г. N 428
3. Введен впервые
4. Срок проверки - 2001 г.,
периодичность проверки - 10 лет
5. В стандарт введены международные стандарты ИСО 3877/1-78, ИСО 3877/3-78, ИСО 4223/1-78
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 17697-72
62в, 68, 69, 70
7. Переиздание (сентябрь 1990 г.) с Изменением N 1, утвержденным в марте 1990 г. (ИУС 6-90)
Стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области конструкции пневматических шин.
Установленные настоящим стандартом термины обязательны для применения в документации всех видов (включая унифицированные системы документации, общесоюзные классификаторы технико-экономической информации, тезаурусы и дескрипторные словари), научно-технической, учебной и справочной литературе. Приведенные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.
Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены "Ндп".
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных их краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.
В случаях, когда существенные признаки понятия содержатся в буквальном значении термина, определение не приведено и, соответственно, в графе "Определение" поставлен прочерк.
В стандарте в качестве справочных приведены иностранные эквиваленты стандартизованных терминов на немецком (D), английском (E) и французском (F) языках.
В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском языке и их эквивалентов на немецком, английском и французском языках.
Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым, недопустимые синонимы - курсивом.
В стандарте приведено справочное приложение, в котором содержится иллюстративный материал, поясняющий отдельные термины.
Термин
Определение
ПНЕВМАТИЧЕСКАЯ ШИНА И ЕЕ ДЕТАЛИ
1.
Пневматическая шина
Шина
Ндп. Баллон
Скат
Пневматик
D. Luftreifen
E. Tyre
F. Pneumatique
Упругая оболочка, предназначенная для установки на ободе колеса и заполняемая газом или воздухом под давлением
2.
Камерная шина
D. Reifen mit Schlauch
E. Tubed tyre
F. Pneu avec chambre air
Пневматическая шина, в которой воздушная полость образуется герметизирующей камерой
3.
Бескамерная шина
D. Schlauchloser Reifen
E. Tubeless tyre
F. Pneu sans chambre air
Пневматическая шина, в которой воздушная полость образуется покрышкой и ободом колеса
4.
Покрышка пневматической шины
Покрышка
Ндп. Резина
D. Decke
E. Cover
F. Enveloppe
Торообразная оболочка пневматической шины, непосредственно воспринимающая усилия, действующие при эксплуатации
5.
Ездовая камера
Камера
D. Schlauch
E. Inner tube
F. Chambre air
Герметичная торообразная эластичная трубка пневматической шины, заполняемая газом или воздухом
6.
Ободная лента
Ндп. Флеп
D. Wulstband
E. Flap
F. Bande du fond de jante
Профилированное эластичное кольцо, располагаемое в пневматической шине между бортами покрышки, камерой и ободом колеса
ЭЛЕМЕНТЫ ПОКРЫШКИ ПНЕВМАТИЧЕСКОЙ ШИНЫ
7.
Протектор покрышки
Протектор
D.
E. Tread
F. Bande de roulement
Наружная резиновая часть покрышки пневматической шины, как правило, с рельефным рисунком, обеспечивающая сцепление с дорогой и предохраняющая каркас от повреждений
7а.
Протектор с грунтозацепами
D. Stollenprofil
E. Lug tread
F. Sculpture grosses
-
8.
Усиление протектора
D.
E. Tread bracing
F. Renforcement du sommet
Протектор покрышки, в резине которого имеются элементы из другого материала
9.
Съемный протектор покрышки
Съемный протектор
D. Abnehmbare
E. Removable tread
F. Bande de roulement amovible
Протектор покрышки, состоящий из одного или нескольких съемных колец
10.
Протектор покрышки с шипами
Протектор с шипами
D. mit Spikes
E. Studded tread
F. Pneu
-
11.
Шип
D. Spike
E. Spike
F. Crampon
Твердый профилированный стержень, устанавливаемый в протекторе и предназначенный для повышения сцепления пневматической шины с обледеневшей дорожной поверхностью
12.
Плечевая зона
Ндп. Сухарь
D. Schulterzone
E. Shoulder area
F. Epaulement
Часть протектора покрышки, расположенная между беговой дорожкой протектора и боковиной
13.
Беговая дорожка протектора
D. Protektoroberteil
E. Cap
F. Chape
Поверхность протектора покрышки, контактирующая с дорогой
14.
Подканавочный слой протектора
Подканавочный слой
D. Basislage
E. Tread base
F. Sous couche de la bande de roulement
Часть протектора покрышки, расположенная между брекером или каркасом и поверхностью, образованной основанием выступов протектора и дном канавок
15.
Рисунок протектора покрышки
Рисунок протектора
D.
E. Tread pattern
F. Dessin de la bande de roulement
Рельефная часть протектора покрышки, состоящая из совокупности выступов и выемок или канавок
15а.
Рисунок протектора с продольными ребрами
D.
E. Circumferential rib tread pattern
F. Sculpture nervures longitudinales
-
15б.
Рисунок с тонкими прорезями
D. Feinprofilierter Reifen
E. Siped tyre
F. Pneu
-
15в.
Выступы рисунка протектора
D. Profilstollen
E. Tread bar
F. Barrette de la bande de roulement
Массив резины между выемками или канавками
16.

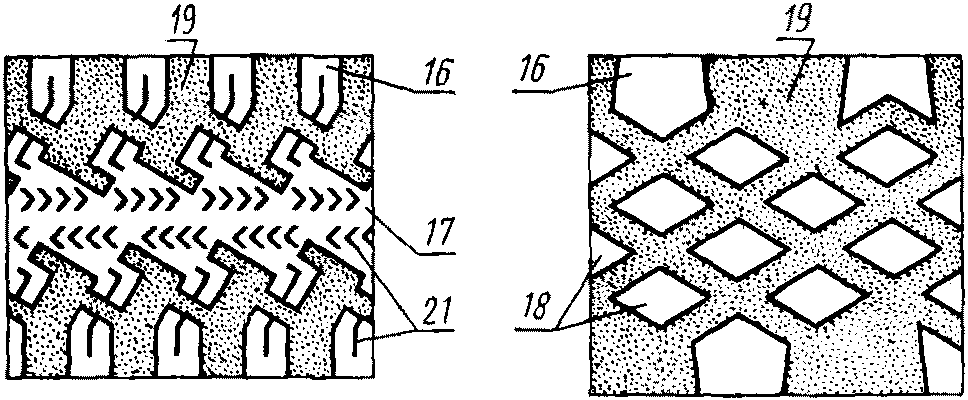

Грунтозацеп протектора покрышки
Грунтозацеп
D. Stollen
E. Lug
F. Barrette
Редкий массивный выступ протектора покрышки, ориентированный под углом к плоскости вращения колеса
17.
Ребро рисунка протектора
D. Rippe
E. Tread rib
F. Nervure de la bande de roulement
Непрерывный выступ протектора покрышки, ориентированный в плоскости вращения колеса
18.
Шашки протектора покрышки
Шашки протектора
D.
E. Blocks
F. Carreaux de la bande de roulement
Отдельные выступы протектора покрышки различной конфигурации, близко расположенные друг к другу
18а.
Основание выступов протектора
D. Profilgrund
E. Base of tread groove
F. Fond de sculpture
-
18б.
Остаточная глубина рисунка
D. Restprofiltiefe
E. Remaining tread depth
F. Profondeur de sculpture restante
Глубина рисунка протектора шины, снятой с эксплуатации
18в.
Подпротекторный слой
D. unter der
E. Tread ply
F. Nappe de renforcement de la bande de roulement
Прослойка между брекером или каркасом и протектором
18г.
Полумостики в рисунке (протектора)
D. Grunderhebung
E. Tie-bar (tyre)
F. Pont de gomme
Местные уменьшения глубины канавки
19.
Выемка протектора покрышки
Выемка протектора
D. Rille
E. Groove tread
F. Rainure
Углубление в протекторе покрышки между грунтозацепами
20.

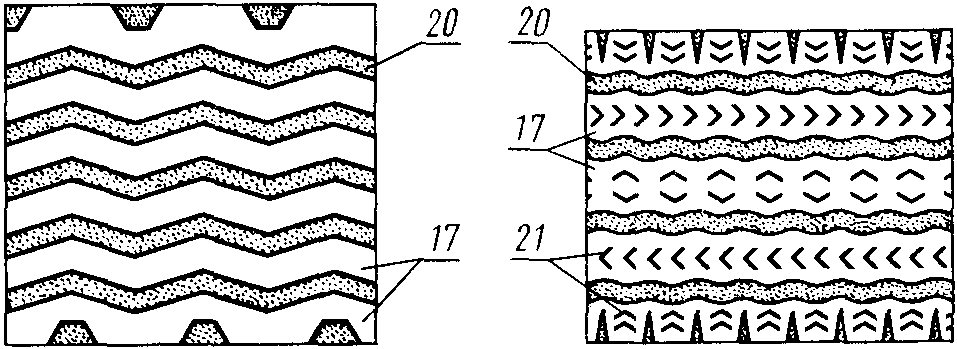

Канавка
D. Lamelle
E. Sipe
F. Fente
Углубление в протекторе между ребрами, шашками или в массиве выступов
20а.
Водоотводные канавки
D. Wasserabweiser
E. Chine (aircraft tyres)
F. Deflecteur
Канавки, выходящие за пределы зоны контакта шины с дорогой
20б.
Микроканавка
D. Lamelle
E. Blade
F. Lamelle
-
21.
Прорезь рисунка
D. Lamelle
E. Sipe
F. Lamelle
Узкая щелевая канавка с шириной в 5 - 10 раз меньшей, чем остальные канавки протектора
22.
Индикаторы износа протектора покрышки
Индикаторы износа
D. Abnutzungsanzeiger
E. Tread wear indicator
F. Indicateur d'usure
Указатели, являющиеся сигналом к прекращению эксплуатации шины в результате износа протектора.
Примечание. Индикаторы износа протектора выполняются в виде выступов по дну канавок или цветных элементов в массиве выступов
23.
Тип рисунка протектора
Тип рисунка
D. Profiltiefe
E. Tread pattern depth
F. Profondeur de sculpture
Характеристика рисунка протектора по эксплуатационному назначению
24.
Дорожный рисунок протектора
Дорожный рисунок
D. Strassenprofil
E. Highway tread pattern
F. Dessin de route
Рисунок протектора покрышки, состоящий из шашек или ребер, разделенных канавками
25.
Универсальный рисунок протектора
Универсальный рисунок
D. Universalprofil
E. Universal tread pattern
F. Dessin universal
Рисунок протектора покрышки, состоящий из шашек или ребер в центральной зоне беговой дорожки и грунтозацепов по ее краям
26.
Рисунок протектора повышенной проходимости
Рисунок повышенной проходимости
D.
E. Off-the-road tread pattern
F. Dessin tous terrains
Рисунок протектора покрышки, состоящий из грунтозацепов, разделенных выемками
27.
Карьерный рисунок протектора
Карьерный рисунок
D. Profiltyp
E. Tread pattern for mining operation
F. Dessin
Рисунок протектора покрышки, состоящий из массивных выступов различной конфигурации, разделенных канавками
28.
Зимний рисунок протектора
Зимний рисунок
D. Winterprofil
E. Winter tread pattern
F. Dessin hiver
Рисунок протектора покрышки, выступы которого имеют острые кромки
29.
Направленный рисунок протектора
Направленный рисунок
D. Orientiertes Profil
E. Directional tread pattern
F. Dessin
Рисунок протектора покрышки, не симметричный относительно радиальной плоскости колеса
30.
Ненаправленный рисунок протектора
Ненаправленный рисунок
D. Nicht richtungsgebundenes Laufflachenprofil
E. Non-directional tread design
F. Sculpture non directionnelle
Рисунок протектора покрышки, симметричный относительно радиальной плоскости колеса
31.
Асимметричный рисунок протектора
Асимметричный рисунок
D. Asymmetrisches Profil
E. Asymmetric tread pattern
F. Dessin
Рисунок протектора покрышки, не симметричный относительно центральной плоскости вращения колеса
32.
Каркас покрышки
Каркас
D. Karkasse
E. Carcass
F. Carcasse
Силовая часть покрышки пневматической шины, состоящая из одного или нескольких слоев корда, закрепленных, как правило, на бортовых кольцах
32а.

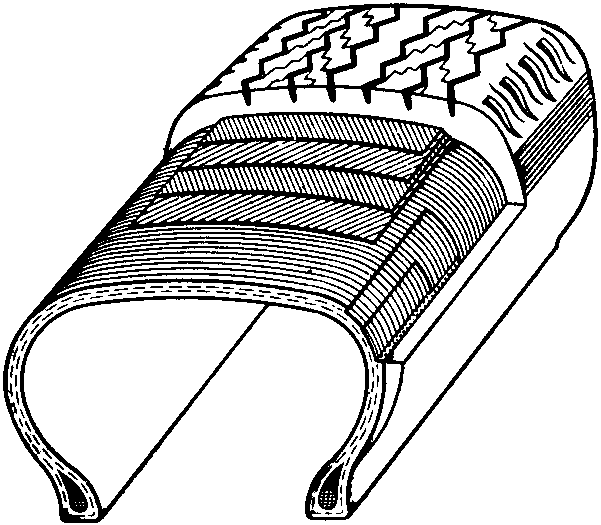

Радиальный каркас
D. Radialkarkasse
E. Radial ply carcass
F. Carcasse radiale
Каркас радиальной шины
32б.
Каркас диагональной покрышки
D. Diagonalkarkasse
E. Diagonal ply carcass
F. Carcasse diagonale
-
32в.
Слой каркаса
D. Karkasslage
E. Casing ply
F. Nappe carcasse
-
32г.
Верхний слой каркаса
D. Oberste Karkasseniege
E. Crown ply
F. Nappe de sommet (diagonal); D'armature (radial)
-
32д.
Усиливающий слой
D.
E. Reinforcing ply
F. Nappe de renforcement
Дополнительный слой, как правило, меньшей ширины, чем остальные слои каркаса
33.
Брекер
D.
E. Belt
F. Ceinture
Часть покрышки пневматической шины, состоящая из слоев корда или из резины и расположенная между протектором и каркасом
33а.
Брекер радиальной шины
D. (radial)
E. Bracing ply (radial)
F. Nappe d'armature
-
33б.
Брекер диагональной шины
D. Zwischenbau
E. Breaker (diagonal)
F. Nappe sommet (diagonal)
-
33в.
Подушечный слой
D. Diagonal
E. Breaker strip
F. Nappe sommet (diagonal)
Брекер из резины
34.
Прослойка каркаса (брекера)
Ндп. Сквидж
D. Gummikappe
E. Squeegee
F. Couche
Резиновый слой, расположенный между слоями корда каркаса (брекера) покрышки
35.
Слой корда каркаса (брекера)
Слой корда
D. Lage
E. Ply
F. Pli
Обрезиненная кордная ткань каркаса (брекера) покрышки, состоящая из нитей, расположенных параллельно друг другу
36.
Заворот слоя каркаса
D. Lagenumschlag
E. Ply turn-up
F. Retournement des nappes
Часть слоя корда каркаса покрышки, завернутая на бортовое кольцо
37.
Герметизирующий слой каркаса
Герметизирующий слой
D. Innendichtschicht
E. Innerliner
F. Gomme
Слой газонепроницаемой резины, расположенный на внутренней поверхности каркаса бескамерной шины
38.
Боковина
D. Flanke
E. Sidewall
F. Flanc
Часть покрышки пневматической шины, расположенная между плечевой зоной и бортом
39.
Резина боковины
D. Seitenwandgummi
E. Sidewall rubber
F. Gomme de flanc
Слой покровной резины, расположенный на боковине покрышки пневматической шины
40.
Декоративная резина боковины
D. Decorative Seitenwandgummi
E. Decorative sidewall rubber
F. Flanc de decoration
Резина боковины, отличающаяся по цвету от резины остальных частей покрышки
41.
Защитный пояс боковины
Защитный пояс
D. Scheuerrippe
E. Kerbing rib
F. Cordon de protection
Кольцевой выступ на боковине, предназначенный для предохранения покрышки от повреждения бордюром тротуара
42.
Монтажная линия боковины
D. Montagekennlinie
E. Fitting line (on tyre)
F. Filet de centrage
Кольцевой выступ на боковине, предназначенный для определения правильности посадки шины на обод колеса
43.
Борт покрышки
Борт
D. Wulst
E. Bead
F. Talon
Жесткая часть покрышки пневматической шины, обеспечивающая ее крепление на ободе колеса
44.
Основание борта
Ндп. Подошва борта
D. Wulstsohle
E. Bead base
F. Base du bourrelet
Часть борта покрышки, прилегающая к полке обода колеса
45.
Пятка борта покрышки
Пятка борта
D. Wulstferse
E. Bead heel
F. Bout du bourrelet
Наружная часть основания борта покрышки, прилегающая к закраине обода колеса
46.
Носок борта покрышки
Носок борта
D. Wulstzehe
E. Bead toe
F. Pointe de gomme
Внутренняя часть основания борта покрышки
47.
Бортовое крыло
D. Wulstkern
E. Bead core
F. Tringle
Часть борта покрышки, состоящая из бортового кольца, наполнительного шнура, оберточной и крыльевой ленты
48.
Бортовое кольцо
D. Wulstkern
E. Bead core
F. Tringle
Проволочное кольцо, являющееся жесткой основой борта покрышки
48а.
Бортовая проволока
D. Wulstdraht
E. Bead wire
F. Fils d'acier de la tringle
Проволока бортового кольца
49.
Наполнительный шнур бортового крыла
Наполнительный шнур
Ндп. Филлер
D. Kernreiter
E. Bead filler
F. Bourrage sur tringle
Круглый или профилированный шнур из резины, расположенный на бортовом кольце покрышки
50.
Оберточная лента
Обертка
D. Wulstkernbelag
E. Bead ring wrapping
B. Enveloppage de la tringle
Лента из прорезиненной ткани или резины, обертывающая бортовое кольцо или бортовое кольцо с наполнительным шнуром
51.
Бортовая лента
Ндп. Чефер
D. Wulstschutztreifen
E. Chafer
F. Bandelette talon
Лента из резины, прорезиненной ткани квадратного переплетения или корда, расположенная с наружной стороны борта покрышки
51а.
Тканевая бортовая лента
D. Wulstumlage
E. Chafer
F. Bandelette talon
Бортовая лента из прорезиненной ткани квадратного переплетения
52.
Крыльевая лента
Ндп. Флиппер
D. Wulstfahne
E. Filler strip
F. Languette
Лента из прорезиненной ткани квадратного переплетения, корда или резины, расположенная по поверхности бортового крыла
53.
Дренажные отверстия покрышки
Дренажные отверстия
D.
E. Vents
F. Orifices de drainage
Отверстия в боковине над бортом и в плечевой зоне протектора покрышки, доходящие до каркаса
ЭЛЕМЕНТЫ ЕЗДОВОЙ КАМЕРЫ
54.
Беговая часть ездовой камеры
Беговая часть камеры
D. des Schlauches
E. Inner tube crown
F. Partie de roulement de la chambre air
Часть ездовой камеры, прилегающая к покрышке в зоне беговой дорожки
54а.
Боковая стенка ездовой камеры
D. Seitenwand von Luftschlauch
E. Tube sidewall
F. Flanc de chambre air
Часть камеры, прилегающая к боковине покрышки
55.
Бандажная часть ездовой камеры
Бандажная часть камеры
D. Felgenpartie des Schlauches
E. Inner tube rim part (base)
F. Partie de bandage de la chambre air
Часть ездовой камеры, прилегающая к ободу колеса или к ободной ленте
56.
Вентиль ездовой камеры
Вентиль камеры
D. Schlauchventil
E. Tube valve
F. Valve de la chambre air
Обратный воздушный клапан ездовой камеры, предназначенный для наполнения, удержания, выпуска воздуха и обеспечения контроля внутреннего давления в шине
57.
Водовоздушный вентиль ездовой камеры
Водовоздушный вентиль камеры
D. Wasser/Luftventil
E. Air-water valve
F. Valve air-eau
Вентиль ездовой камеры, позволяющий заливать воду в камеру.
Примечание. Водовоздушный вентиль применяется в ездовых камерах тракторных шин
58.
Резиновое основание вентиля ездовой камеры
Резиновое основание вентиля камеры
D. Gummiferse des Ventils
E. Head
F. Pied de valve
Резиновая деталь ездовой камеры, привулканизованная к корпусу вентиля и предназначенная для обеспечения крепления вентиля в камере
ПАРАМЕТРЫ ПНЕВМАТИЧЕСКИХ ШИН
59.
Профиль пневматической шины
Профиль шины
D. Reifenquerschnitt
E. Tyre section
F. Coupe d'un pneu
Контур покрышки пневматической шины в радиальной плоскости колеса
59а.
Поперечное сечение шины
D. Reifenquerschnitt
E. Cross-section (tyre)
F. Coupe d'un pneu
Сечение шины радиальной плоскостью колеса
60.
Наружный диаметр пневматической шины
Наружный диаметр шины
D. Reifenaussendurchmesser
E. Overall diameter
F. Diametre
Диаметр наибольшего сечения пневматической шины плоскостью вращения колеса при отсутствии контакта с опорной поверхностью
61.
Свободный радиус пневматической шины
Свободный радиус шины
D. Freier Reifenhalbmesser
E. Tyre free radius
F. Rayon libre du pneu
Половина наружного диаметра пневматической шины
62.
Статический радиус под нагрузкой
D. Statischer Halbmesser
E. Static loaded radius
F. Rayon sous charge (statique)
Расстояние от центра неподвижного нагруженного нормальной нагрузкой колеса с пневматической шиной до плоской опорной поверхности
62а.
Радиус шины под нагрузкой
D. Statischer Halbmesser
E. Loaded radius
F. Rayon sous charge
-
62б.
Динамический радиус шины под нагрузкой
D. Dynamische Halbmesser
E. Dynamic loaded radius
F. Rayon dynamique de roulement sous charge
Расстояние от центра колеса до опорной плоскости при движении колеса
62в.
Радиус качения колеса
D. Rollhalbmesser
E. Rolling radius
F. Rayon de roulement
По ГОСТ 17697-72
62г.
Окружность качения
D. Abrollumfang
E. Rolling circumference
F. de roulement
Расстояние, проходимое центром (осью) колеса за один оборот в заданных условиях
62д.
Количество оборотов за 1 км
D. Abrollungen je km
E. Revolutions per kilometre
F. Revolutions par
Количество оборотов колеса при прохождении его центром (осью) расстояния 1 км в заданных условиях
62е.
Зона деформации шины
Зона деформации
D. Walkzone
E. Flexing area
F. Zone de flexion
Зона обжатой шины, в которой расстояние от центра колеса до середины беговой дорожки меньше свободного радиуса
62ж.
Деформация шины под нагрузкой
Деформация под нагрузкой
D. Einfederung
E. Deflection
F.
Разность между свободным и статическим радиусами шины
63.
Ширина профиля пневматической шины
Ширина профиля шины
D. Reifenbreite
E. Section width
F. Grosseur du boudin
Расстояние между двумя плоскостями вращения колеса, касающимися внешних поверхностей боковин пневматической шины
63а.
Ширина профиля (по форме)
D. Betriebsreifenbreite
E. Overall width
F. Grosseur hors tout
-
63б.
Ширина профиля шины под давлением
D. Reifenbreite unter Last
E. Deflected width of tyre
F. Grosseur du boudin sous charge
-
64.
Ширина профиля пневматической шины под нагрузкой
Ширина профиля шины под нагрузкой
D. Raifenquerschnittsbreite unter Belastung
E. Loaded cross-section width
F. Largeur de profil du pneu sans charge
Ширина профиля пневматической шины, нагруженной нормальной нагрузкой
65.
Посадочный диаметр пневматической шины
Посадочный диаметр шины
D. Sitzdurchmesser des Reifens
E. Tyre diameter at rim seat
F. Diametre du placage du pneu
Диаметр окружности, являющийся линией пересечения поверхности основания борта пневматической шины с его наружной поверхностью
66.
Высота профиля пневматической шины
Высота профиля шины
D.
E. Section height
F. Hauteur de section
Полуразность между наружным диаметром и посадочным диаметром пневматической шины
66а.
Отношение высоты профиля к его ширине
Отношение H/B
D. , size factor
E. Aspect ratio, size factor
F. Rapport nominal d'aspect, size factor
Отношение высоты профиля шины к его ширине
67.
Коэффициент насыщенности рисунка протектора
D. Koeffizient der des Reifenprofils
E. Coefficient of pattern area saturation
F. Coefficient de saturation de la surface du profil
Отношение площади выступа рисунка беговой дорожки протектора к ее общей площади
68.
Коэффициент насыщенности контакта
D. Koeffizient der der
E. Coefficient of contact area saturation
F. Coefficient de saturation de la surface du contact
По ГОСТ 17697-72
69.
Контурная площадь контакта
D.
E. Contour contact area
F. Surface contour du contact
По ГОСТ 17697-72
69а.
Зона контакта шины с дорогой
Контакт шины с дорогой
D.
E. Contact area
F. Surface de contact
Совокупность участков контакта, образованных наружными поверхностями выступов рисунка протектора с опорной поверхностью, и промежутков между ними
69б.
Длина контакта протектора с дорогой
D. des Aufstands
E. Tread contact length
F. Longueur de l'empreinte
Максимальное расстояние между точками границы зоны контакта шины с дорогой, измеренное в направлении вращения колеса
69в.
Ширина контакта протектора с дорогой
D. Breite des Aufstads
E. Tread contact width
F. Largeur de l'empreinte au sol
Максимальное расстояние между точками зоны контакта шины с дорогой, измеренное в направлении, перпендикулярном к плоскости вращения колеса
70.
Площадь контакта по выступам рисунка протектора
D.
E. Cantact area at projection
F. Surface du contact aux ressants
По ГОСТ 17697-72
71.
Ширина протектора
D.
E. Tread width
F. Largeur de la bande de roulement
Наименьшее расстояние между линиями пересечения поверхности беговой дорожки протектора с поверхностями плечевых зон
71а.
Длина дуги протектора
D.
E. Tread arc width
F. Largeur
-
72.
Раствор бортов покрышки
D. Wulstmaulweite
E. Bead spacing of tyre
F. Ecart du talon
Наименьшее расстояние между наружными поверхностями бортов покрышки
73.
Ширина борта покрышки
D. Wulstbreite
E. Bead width
F. Largeur du talon
Расстояние между внутренней и внешней поверхностями борта покрышки
74.
Радиус кривизны беговой дорожки протектора
Радиус кривизны беговой дорожки
D. der
E. Tread area curvature radius
F. Rayon de la courbure de la bande de roulement
Радиус наружной поверхности беговой дорожки протектора в радиальной плоскости колеса
74а.
Контур протектора
D.
E. Tread contour
F. Contour
Линия пересечения наружной поверхности протектора с радиальной плоскостью колеса
75.
Шаг рисунка протектора
D. Profilteilung
E. Tread pattern pitch
F. Pas de la sculpture
Длина участка с повторяющейся совокупностью элементов рисунка протектора
76.
Глубина рисунка протектора
D. Profiltiefe
E. Pattern depth
F. Profondeur de sculpture
Расстояние от поверхности выступа протектора до дна канавки или выемки
77.
Частота нитей слоя корда
Частота нитей слоя
D. Fadendichte in der Lage
E. End count
F. Frequence des fils dans la couche
Число нитей корда на единицу длины отрезка, перпендикулярного направлению нитей в слое каркаса или брекера
78.
Шаг нитей слоя корда
Шаг нитей слоя
D. Abstand Zwischen einzelnen
E. Thread spacing in a ply
F. Pas des fils dans une pli
Величина, обратная частоте нитей слоя корда
79.
Угол нити корда
D. Fadenwinkel
E. Cord angle
F. Angle des nappes
Угол между направлением нити слоя корда каркаса или брекера и радиальной плоскостью колеса
79а.
Угол нитей по экватору
D. Zenitwinkel
E. Crown angle
F. Angle des nappes au sommet
Угол наклона нити слоя корда в точке экватора
ТИПЫ ПНЕВМАТИЧЕСКИХ ШИН
80.
Тип шины
D. Reifentyp
E. Tyre type
F. Type du pneu
Характеристика шины по назначению, принципу герметизации, форме профиля, габаритам и конструкции
По профилю
81.
Шина обычного профиля (ШОП)
D. Konventionalquerschnittreifen
E. Conventional cross section tyre
F. Pneu du profil conventionnel
Пневматическая шина с отношением высоты профиля к его ширине свыше 0,90 и отношением ширины профиля обода к ширине профиля шины от 0,65 до 0,76
82.
Широкопрофильная шина (ШПШ)
D. Breitprofilreifen
E. Wide section tyre
F. Pneu large profil
Пневматическая шина с отношением высоты профиля к его ширине от 0,6 до 0,9 вкл. и отношением ширины профиля обода к ширине профиля шины от 0,77 до 0,89 вкл.
83.
Низкопрофильная шина (НПШ)
D. Niederquerschnittreifen
E. Low section tyre
F. Pneu bas profil
Пневматическая шина с отношением высоты профиля к его ширине от 0,71 до 0,88 и отношением ширины профиля обода к ширине профиля шины от 0,69 до 0,76
84.
Сверхнизкопрофильная шина (СНПШ)
D. Superniederquerschnittreifen
E. Super low section tyre
F. Pneu profil extra-bas
Пневматическая шина с отношением высоты профиля к его ширине не более 0,70 и отношением ширины профиля обода к ширине профиля шины от 0,69 до 0,76
85.

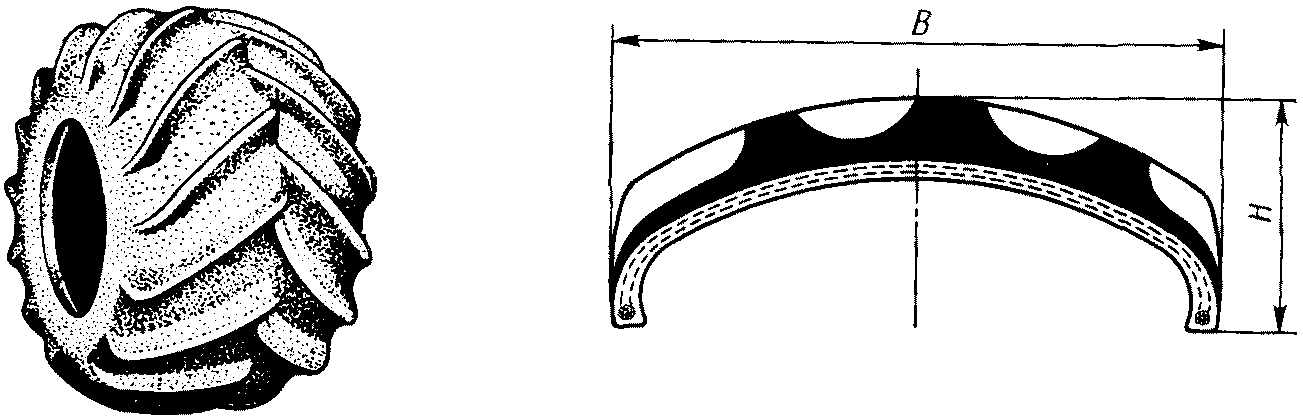

Арочная шина (АШ)
D. Lypsoidreifen
E. Arched tyre
F. Pneu lypsoid
Пневматическая шина с отношением высоты профиля к его ширине от 0,40 до 0,50 и отношением ширины профиля обода к ширине профиля шины от 0,90 до 1,00
86.
Пневмокаток (ПК)
D. Terrareifen
E. Terra tyre
F. Rouleau pneus
Пневматическая шина с отношением высоты профиля к его ширине от 0,25 до 0,39 и отношением ширины профиля обода к ширине профиля шины от 0,90 до 1,00
По габаритам
87.
Сверхкрупногабаритная шина (СКГШ)
Пневматическая шина с шириной профиля 690 мм (27 дюймов) и более независимо от посадочного диаметра
87а.
Крупногабаритная шина (КГШ)
D. Riesenreifen
E. Giant tyre
F. Pneu agrande dimensions
Пневматическая шина с шириной профиля от 350 мм (14 дюймов) до 660 мм (26 дюймов) включительно, независимо от посадочного диаметра
88.
Среднегабаритная шина (СГШ)
D. Reifen der mittleren
E. Medium size tyre
F. Pneu moyennes dimensions
Пневматическая шина с шириной профиля от 200 до 350 мм (от 7 до 14 дюймов) и посадочным диаметром не менее 457 мм (18 дюймов)
89.
Малогабаритная шина (МГШ)
D. Reifen der kleinen
E. Light tyre
F. Pneu de petites dimensions
Пневматическая шина с шириной профиля не более 260 мм (до 10 дюймов) и посадочным диаметром менее 457 мм (18 дюймов)
По конструкции
90.
Диагональная шина
D. Diagonalreifen
E. Diagonl tyre
F. Pneu diagonal
Пневматическая шина, в которой нити корда каркаса и брекера перекрещиваются в смежных слоях, а угол наклона нити по середине беговой дорожки в каркасе и брекере от 45 до 60°
91.
Диагональная опоясанная шина
D. mit Diagonal
E. Bias-belted tyre
F. Pneu diagonal ceinture
Пневматическая диагональная шина, в брекере которой угол наклона нити более 60°
92.
Радиальная шина
D.
E. Radial ply tyre
F. Pneu radial
Пневматическая шина, в которой угол наклона нити корда каркаса равен 0°, а брекера - не менее 65°
Примечание. Угол наклона нити в каркасе может отличаться от 0°, но быть не более 15°;
в брекере возможно наличие дополнительных слоев с углами наклона нити до 45°
92а.
Опоясанная шина
D.
E. Belted tyre
F. Pneu
Пневматическая шина, в брекере которой угол наклона нити более 60°
92б.
Шина с текстильным кордом в каркасе
D. Textilkordreifen
E. Textile cord tyre
F. Pneu carcasse textile
-
92в.
Металлокордная шина
D. Stahlkordreifen
E. Steel cord tyre
F. Pneu carcasse
Пневматическая шина, каркас и брекер которой выполнены из металлокорда
92г.
Шина с металлокордным брекером
D.
E. Steel breaker tyre
F. Pneu nappes sommet metalliques
-
92д.
Шина с гладким протектором
D. Profilloser Reifen (neu)
E. Plain tread tyre
F. Pneu lisse (neuf)
Пневматическая шина, протектор которой не имеет рисунка
92е.
Ошипованная шина
D. Spikereifen
E. Spiked tyre
F. Pneu cramponne
-
92ж.
Усиленная шина
D. Reifen
E. Reinforced tyre
F. Pneu renforce
Шина, имеющая усиливающие слои
93.
Шина со съемным протектором
D. Reifen mit abnehmbarer
E. Tyre with removable tread rings
F. Pneu avec la protecteur amovible
Пневматическая шина, состоящая из покрышки с каркасом, в котором угол наклона нити корда равен 0°, и съемного протектора
94.
Шина с регулируемым давлением
D. Reifen mit requliertem Innendruck
E. Tyre with adjustable inflation pressure
F. Pneu avec la pression interieure reglable
Пневматическая шина, в которой можно изменять внутренние давления в широком интервале в зависимости от условий эксплуатации
95.
Шина атмосферного давления
D. Reifen Druck
E. Atmospheric pressure tyre
F. Pneu a pression atmospherique
Пневматическая шина, внутреннее давление в которой равно атмосферному.
Примечание. Шины атмосферного давления условно относят к пневматическим шинам
96.
Бескаркасная шина
D. Karkassenloser Reifen
E. Cordless tyre
F. Pneu sans carcasse
Пневматическая шина, выполненная без кордного каркаса
По назначению
96а.
Сельскохозяйственная шина
D. Landwirtschaftsreifen
E. Agricultural tyre
F. Pneu pour agricole
-
96б.
Шина повышенной проходимости
D. Reifen Erdbewegungs-Maschinen
E. Earthmover tyre
F. Pneu pour genie civil
-
96в.
Авиашина
D. Flugzeugraifen
E. Aircraft tyre
F. Pneu d'avion
-
96г.
Грузовая шина
D. Nutzfahrzeugreifen
E. Truck tyre
F. Pneu pour utilitaire
-
96д.
Легкая грузовая шина
D. Reifen LLKW
E. Light truck tyre
F. Pneu pour utilitaire
Пневматическая шина для легких грузовиков, автобусов малой вместимости и развозных автомобилей, отличающаяся от легковой повышенной прочностью каркаса и брекера и более глубоким рисунком протектора
96е.
Легковая шина
D. Fahrzeugreifen
E. Car tyre (passenger)
F. Pneu pour voiture
-
96ж.
Мотоциклетная шина
D. Motorradreifen
E. Motorcycle tyre
F. Pneu pour motocycle
-
96з.
Мотороллерная шина
D. Motorrollereifen
E. Motor scooter tyre
F. Pneu pour scooter
-
96и.
Шина для мопеда
D. Mopedreifen
E. Moped tyre
F. Pneu pour cyclomoteur
-
96к.
Велосипедная шина
D. Fahrradreifen
E. Cycle tyre
F. Pneu pour cycles
-
96л.
Универсальная шина
D. Sand G Reifen
E. On-and-off-the-road tyre
F. Pneu tous terrains
Шина для дорог и бездорожья
96м.
Шина для лесоразработок
D. Forstreifen
E. Logging tyre
F. Pneu forestier
-
96н.
Индустриальная шина
D. Industriereifen
E. Industrial tyre
F. Pneu pour de manutention
-
96о.
Шина для тележки
D. Reifen Karren
E. Wheelbarrow tyre
F. Pneu de brouette
-
96п.
Шина зимняя
D. Schneereifen
E. Snow tyre
F. Pneu neige
-
96р.
Шины для грязи и снега
D. M + S Reifen
E. Mud and snow tyre
F. Pneu neige-boue
-
96с.
Шина ведущего колеса
D. Antriebsreifen
E. Drive tyre
F. Pneu pour roues motrices
-
96т.
Запасная шина
D. Reservereifen
E. Spare tyre
F. Pneu de secours
-
КОНСТРУКТИВНЫЕ ОБОЗНАЧЕНИЯ ПНЕВМАТИЧЕСКИХ ШИН
97.
Обозначение пневматической шины
Обозначение шины
D. Reifenbezeichnung
E. Tyre designation
F. Designation du pneu
Условное обозначение пневматической шины, определяющее ее основные размеры и конструкцию каркаса покрышки
98.
Обозначение модели пневматической шины
Обозначение модели шины
D. Reifenmodell
E. Tyre model
F. du pneu
Условное обозначение пневматической шины, указывающее разработчика шины и условный индекс, определяющий рисунок протектора по форме, расположению, размерам и высоте его элементов.
Примечание. Пример обозначения: модель Я-245, где Я - разработчик; 245 - индекс, определяющий рисунок
99.
Серия пневматических шин
Серия шин
D. Reifenserie
E. Tyre series
F. Serie du pneu
Условное обозначение, присваиваемое группе пневматических шин, имеющих одинаковое номинальное отношение высоты к ширине профиля, или группе однотипных пневматических шин, имеющих единые конструктивные отношения профиля и протектора
100.
Норма слойности пневматической шины (НС)
Норма слойности шины
D. Ply rating
E. Ply rating
F. Ply rating
Условное обозначение прочности каркаса пневматической шины, определяющее какому пределу максимальной допускаемой нагрузки она соответствует
101.
Категория скорости пневматической шины
Категория скорости шины
D. Kategorie der Geschwindigkeit
E. Speed category
F. de vitesse
Условное обозначение, определяющее максимальную скорость качения пневматической шины
101а.
Индекс нагрузки
D.
E. Load index
F. Indice de charge
Цифровой код, обозначающий максимальную нагрузку на шину при скорости, определенной индексом скорости шины
102.
Заводской номер пневматической шины
Заводской номер шины
Ндп. Серийный номер
D. Werksnummer
E. Factory number
F. d'usine
Условное обозначение, определяющее завод-изготовитель, время изготовления и порядковый номер пневматической шины
Таблица (Измененная редакция, Изм. N 1).
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ
Авиашина
96в
Баллон
1
Боковина
38
Борт
43
Борт покрышки
43
Брекер
33
Брекер диагональной шины
33б
Брекер радиальной шины
33а
Вентиль ездовой камеры
56
Вентиль ездовой камеры водовоздушный
57
Вентиль камеры
56
Вентиль камеры водовоздушный
57
Выемка протектора
19
Выемка протектора покрышки
19
Высота профиля пневматической шины
66
Высота профиля шины
66
Выступы рисунка протектора
15в
Глубина рисунка остаточная
18б
Глубина рисунка протектора
76
Грунтозацеп
16
Грунтозацеп протектора покрышки
16
Деформация под нагрузкой
62ж
Деформация шины под нагрузкой
62ж
Диаметр пневматической шины наружный
60
Диаметр пневматической шины посадочный
65
Диаметр шины наружный
60
Диаметр шины посадочный
65
Длина дуги протектора
71а
Длина контакта протектора с дорогой
69б
Дорожка протектора беговая
13
Заворот слоя каркаса
36
Зона деформации
62е
Зона деформации шины
62е
Зона контакта шины с дорогой
69а
Зона плечевая
12
Индикаторы износа
22
Индикаторы износа протектора покрышки
22
Индекс нагрузки
101а
Камера
5
Камера ездовая
5
Канавка
20
Канавки водоотводные
20а
Каркас
32
Каркас диагональной покрышки
32б
Каркас покрышки
32
Каркас радиальный
32а
Категория скорости пневматической шины
101
Категория скорости шины
101
Количество оборотов за 1 км
62д
Кольцо бортовое
48
Контакт шины с дорогой
69а
Контур протектора
74а
Коэффициент насыщенности контакта
68
Коэффициент насыщенности рисунка протектора
67
Крыло бортовое
47
Лента бортовая
51
Лента бортовая тканевая
51а
Лента крыльевая
52
Лента оберточная
50
Лента ободная
6
Линия боковины монтажная
42
Микроканавка
20б
Номер пневматической шины заводской
102
Номер серийный
102
Номер шины заводской
102
Норма слойности пневматической шины (НС)
100
Норма слойности шины
100
Носок борта
46
Носок борта покрышки
46
Обертка
50
Обозначение модели пневматической шины
98
Обозначение пневматической шины
97
Обозначение модели шины
98
Обозначение шины
97
Окружность качения
62г
Основание борта
44
Основание вентиля ездовой камеры резиновое
58
Основание вентиля камеры резиновое
58
Основание выступов протектора
18а
Отверстия дренажные
53
Отверстия покрышки дренажные
53
Отношение H/B
66а
Отношение высоты профиля шины к его ширине
66а
Площадь контакта контурная
69
Площадь контакта по выступам рисунка протектора
70
Пневматик
1
Пневмокаток (ПК)
86
Подошва борта
44
Покрышка
4
Покрышка пневматической шины
4
Полумостики в рисунке (протектора)
18г
Пояс боковины защитный
41
Пояс защитный
41
Проволока бортовая
48а
Прорезь рисунка
21
Прослойка каркаса (брекера)
34
Протектор
7
Протектор покрышки
7
Протектор покрышки с шипами
10
Протектор покрышки съемный
9
Протектор с грунтозацепами
7а
Протектор с шипами
10
Протектор съемный
9
Профиль пневматической шины
59
Профиль шины
59
Пятка борта
45
Пятка борта покрышки
45
Радиус качения колеса
62в
Радиус кривизны беговой дорожки
74
Радиус кривизны беговой дорожки протектора
74
Радиус пневматической шины свободный
61
Радиус под нагрузкой статический
62
Радиус шины под нагрузкой
62а
Радиус шины под нагрузкой динамический
62б
Радиус шины свободный
61
Раствор бортов покрышки
72
Ребро рисунка протектора
17
Резина
4
Резина боковины
39
Резина боковины декоративная
40
Рисунок асимметричный
31
Рисунок дорожный
24
Рисунок зимний
28
Рисунок карьерный
27
Рисунок направленный
29
Рисунок ненаправленный
30
Рисунок повышенной проходимости
26
Рисунок протектора
15
Рисунок протектора асимметричный
31
Рисунок протектора дорожный
24
Рисунок протектора зимний
28
Рисунок протектора карьерный
27
Рисунок протектора направленный
29
Рисунок протектора ненаправленный
30
Рисунок протектора повышенной проходимости
26
Рисунок протектора покрышки
15
Рисунок протектора с продольными ребрами
15а
Рисунок протектора универсальный
25
Рисунок с тонкими прорезями
15б
Рисунок универсальный
25
Серия пневматических шин
99
Серия шин
99
Сечение шины поперечное
59а
Скат
1
Сквидж
34
Слой герметизирующий
37
Слой каркаса
32в
Слой каркаса верхний
32г
Слой каркаса герметизирующий
37
Слой корда
35
Слой корда брекера
35
Слой корда каркаса
35
Слой подканавочный
14
Слой подпротекторный
18в
Слой подушечный
33в
Слой протектора подканавочный
14
Слой усиливающий
32д
Стенка боковая ездовой камеры
54а
Сухарь
12
Тип рисунка
23
Тип рисунка протектора
23
Тип шины
80
Угол нити корда
79
Угол нити по экватору
79а
Усиление протектора
8
Филлер
49
Флеп
6
Флиппер
52
Частота нитей слоя корда
77
Частота нитей слоя
77
Часть ездовой камеры бандажная
55
Часть ездовой камеры беговая
54
Часть камеры бандажная
55
Часть камеры беговая
54
Чефер
51
Шаг нитей слоя
78
Шаг нитей слоя корда
78
Шаг рисунка протектора
75
Шашки протектора
18
Шашки протектора покрышки
18
Шина
1
Шина арочная (АШ)
85
Шина атмосферного давления
95
Шина бескамерная
3
Шина бескаркасная
96
Шина ведущего колеса
96с
Шина велосипедная
96к
Шина грузовая
96г
Шина диагональная
90
Шина диагональная опоясанная
91
Шина для грязи и снега
96р
Шина для лесоразработок
96м
Шина для мопеда
96и
Шина для тележки
96о
Шина запасная
96т
Шина зимняя
96п
Шина индустриальная
96н
Шина камерная
2
Шина крупногабаритная (КГШ)
87а
Шина легкая грузовая
96д
Шина легковая
96е
Шина малогабаритная (МГШ)
89
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 92в, а не 92б.
Шина металлокордная
92б
Шина мотороллерная
96з
Шина мотоциклетная
96ж
Шина низкопрофильная (НПШ)
83
Шина обычного профиля (ШОП)
81
Шина опоясанная
92а
Шина ошипованная
92е
Шина пневматическая
1
Шина повышенной проходимости
96б
Шина радиальная
92
Шина сверхкрупногабаритная (СКГШ)
87
Шина сверхнизкопрофильная (СНПШ)
84
Шина с гладким протектором
92д
Шина сельскохозяйственная
96а
Шина с металлокордным брекером
92г
Шина со съемным протектором
93
Шина с регулируемым давлением
94
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 88, а не 82.
Шина среднегабаритная (СГШ)
82
Шина с текстильным кордом в каркасе
92б
Шина универсальная
96л
Шина усиленная
92ж
Шина широкопрофильная (ШПШ)
82
Шип
11
Ширина борта покрышки
73
Ширина контакта протектора с дорогой
69в
Ширина протектора
71
Ширина профиля пневматической шины
63
Ширина профиля пневматической шины под нагрузкой
64
Ширина профиля (по форме)
63а
Ширина профиля шины
63
Ширина профиля шины под давлением
63б
Ширина профиля шины под нагрузкой
64
Шнур бортового крыла наполнительный
49
Шнур наполнительный
49
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ЭКВИВАЛЕНТОВ ТЕРМИНОВ НА НЕМЕЦКОМ ЯЗЫКЕ
70
Abnehmbare
9
Abnutzungsanzeiger
22
Abrollumfang
62г
Abrollungen je km
62д
Abstand zwischen einzelnen
78
Antriebsreifen
96с
Asymmetrisches Profil
31
69а
Basislage
14
Betriebsreifenbreits
63а
18
Breite des Aufstands
69в
Breitprofilreifen
82
Decke
4
Decorative Seitenwandgummi
40
Diagonal
33в
Diagonalkarkasse
32б
Diagonalreifen
90
53
Dynamische Halbmesser
62б
Einfederung
62ж
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 77, а не 77а.
Fadendichte in der Lage
77а
Fadenwinkel
79
Fahrradreifen
96к
Fahrzeugreifen
96е
Feinprofilierter Reifen
15б
Felgenpartie des Schlauches
55
Flanke
38
Flugzeugreifen
96в
Forstreifen
96м
Freier Reifenhalbmesser
61
26
unter der
18в
Grunderhebung
18г
Gummiferse des Ventils
58
Gummikappe
34
33
(radial)
33а
92, 92а
mit Diagonalkarkasse
91
Industriereifen
96н
Innendichtschicht
37
Karkasse
32
Karkassenloser Reifen
96
Karkasslage
32в
Kategorie der Geschwindigkeit
101
Kernreiter
49
Koeffizient der der
68
Koeffizient der des Reifenprofils
67
69
Konventionalquerschnittreifen
81
Krummungsradius der
74
Lage
35
Lagenumschlag
36
Lamelle
20, 20б, 21
Landwirtschaftsreifen
96а
des Aufstands
69б
15а
7
mit Spikes
10
71, 71а
74а
des Schlauches
54
15
8
Luftreifen
1
Lypsoidreifen
85
Montagekennlinie
42
Mopedreifen
96и
Motorradreifen
96ж
Motorrollereifen
96з
M + S Reifen
96р
Nicht richtungsgebundenes
30
Niederquerschnittreifen
83
Nutzfahrzeugreifen
96г
Oberste Karkasseniege
32г
Orientiertes Profil
29
Ply rating
100
Profilgrund
18а
Profilloser Reifen (neu)
92д
Profilstollen
15в
Profilteilung
75
Profiltiefe
23, 76
Profiltyp
27
Protektoroberteil
13
66а
Radialkarkasse
32а
Reifenaussendurchmesser
60
Reifenbezeichnung
97
Reifenbreite
63
Reifenbreite unter Last
63б
Reifen der kleinen
89
Reifen der mittleren
88
Reifen Druck
95
Reifen Erdbewegugns-Maschinen
96б
Reifen Karren
96о
Reifen LLKW
96д
Reifen mit abnehmbarer
93
Reifen mit reguliertem Innendruck
94
Reifen mit Schlauch
2
Reifen modell
98
Reifenquerschnitt
59, 59а
Reifenquerschnittsbreite unter Belastung
64
66
Reifenserie
99
Reifentyp
80
Reservereifen
96т
Restprofiltiefe
18б
87а
Rille
19, 20
Rippe
17
Rollhalbmesser
62в
Sand G Reifen
96л
Scheuerrippe
41
Schlauch
5
Schlauchventil
56
Schlauchloser Reifen
3
Schneereifen
96п
Schulterzone
12
Seitenwandgummi
39
Seitenwand von Luffschlauch
54а
Sitzdurchmesser des Reifens
65
Size factor
66а
Spike
11
Spikereifen
92е
92г
Stahlkordreifen
92в
Statischer Halbmesser
62, 62а
Stollen
16
Stollenprofil
7а
Strassenprofil
24
Superniederquerschnittreifen
84
Terrareifen
86
Textilkordreifen
92б
101а
Universalprofil
25
Reifen
92ж
32д
Walkzone
62е
Wasserabweiser
20а
Wasser/Luftventil
57
Werksnummer
102
Winterprofil
28
Wulst
43
Wulstband
6
Wulstbreite
73
Wulstdraht
48а
Wulstfahne
52
Wulstferse
45
Wulstkern
47, 48
Wulstkernbelag
50
Wulstmaulweite
72
Wulstschutzstreifen
51
Wulstsohle
44
Wulstumlage
51а
Wulstzehe
46
Zenitwinkel
79а
Zwischenbau
33б
(Измененная редакция, Изм. N 1).
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ЭКВИВАЛЕНТОВ ТЕРМИНОВ
НА АНГЛИЙСКОМ ЯЗЫКЕ
Agricultural tyre
96а
Aircraft tyre
96в
Air-water valve
57
Arched tyre
85
Aspect ratio
66а
Asymmetric tread pattern
31
Atmospheric pressure tyre
95
Base of tread groove
18а
Bead
43
Bead base
44
Bead core
47, 48
Bead filler
49
Bead heel
45
Bead ring wrapping
50
Bead spacing of tyre
72
Bead toe
46
Bead width
73
Bead wire
48а
Belt
33
Belted tyre
92а
Bias-belted tyre
91
Blade
20б
Blocks
18
Bracing ply (radial)
33а
Breaker (diagonal)
33б
Breaker strip
33в
Cap
13
Carcass
32
Car tyre (passenger)
96е
Casing ply
32в
Chafer
51, 51а
Chine (aircraft tyres)
20а
Circumferential rib tread pattern
15а
Cycle tyre
96к
Coefficient of contact area saturation
68
Coefficient of pattern area saturation
67
Contact area
69а
Contact area at projection
70
Contour contact area
69
Conventional cross section tyre
81
Cord angle
79
Cordless tyre
96
Cover
4
Cross section (tyre)
59а
Crown angle
79а
Crown ply
32г
Decorative sidewall rubber
40
Deflected width of tyre
63б
Deflection
62ж
Diagonal ply carcass
32б
Diagonal tyre
90
Directional tread pattern
29
Drive tyre
96с
Dynamic loaded radius
62б
Earthmover tyre
96б
End count
77
Factory number
102
Filler strip
52
Fitting line (on tyre)
42
Flap
6
Flexing area
62е
Giant tyre
87а
Groove tread
19
Head
58
High-way tread pattern
24
Industrial tyre
96н
Innerliner
37
Inner tube
5
Inner tube crown
54
Inner tube rim part (base)
55
Kerbing rib
41
Light truck tyre
96д
Light tyre
89
Loaded cross-section width
64
Loaded radius
62а
Load index
101а
Logging tyre
96м
Low section tyre
83
Lug
16
Lug tread
7а
Medium size tyre
88
Moped tyre
96и
Motorcycle tyre
96ж
Motor scooter tyre
96з
Mud and snow tyre
96р
Non-directional tread design
30
Off-the-road tread pattern
26
On-and-off-the-road tyre
96л
Overall diameter
60
Overall width
63а
Pattern depth
76
Plain tread tyre
92д
Ply
35
Ply rating
100
Ply turn-up
36
Radial ply carcass
32а
Radial ply tyre
92
Reinforced tyre
92ж
Reinforcing ply
32д
Remaining tread depth
18б
Removable tread
9
Revolutions per kilometre
62д
Rib, tread
17
Rolling circumference
62г
Roiling radius
62в
Section height
66
Section width
63
Shoulder area
12
Sidewall
38
Sidewall rubber
39
Sipe
20
Siped tyre
15б
Snow tyre
96п
Spare tyre
96т
Speed category
101
Spike
11
Spiked tyre
92е
Squeegee
34
Static loaded radius
62
Steel breaker tyre
92г
Steel cord tyre
92в
Studded tread
10
Super giant tyre
87
Super low section tyre
84
Terra tyre
86
Textile cord tyre
92б
Thread spacing in a ply
78
Tie-bar (tyre)
18г
Tread
7
Tread arc width
71а
Tread area curvature radius
74
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 15в, а не 18.
Tread bar
18
Tread base
14
Tread bracing
8
Tread contact length
69б
Tread contact width
69в
Tread contour
74а
Tread pattern
15
Tread pattern depth
23
Tread pattern for mining operation
27
Tread pattern pitch
75
Tread ply
18в
Tread wear indicator
22
Tread width
71
Truck tyre
96г
Tube sidewall
54а
Tube valve
56
Tubed tyre
2
Tubeless tyre
3
Tyre
1
Tyre designation
97
Tyre diameter at rim seat
65
Tyre free radius
61
Tyre model
98
Tyre section
59
Tyre series
99
Tyre type
80
Tyre with adjustable inflation pressure
94
Tyre with removable tread rings
93
Universal tread pattern
25
Vents
53
Wheelbarrow tyre
96о
Wide section tyre
82
Winter tread pattern
28
(Измененная редакция, Изм. N 1).
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ЭКВИВАЛЕНТОВ ТЕРМИНОВ
НА ФРАНЦУЗСКОМ ЯЗЫКЕ
Angle des nappes
79
Angle des nappes au sommet
79а
Bande de roulement
7
Bande de roulement amovible
9
Bande du fond de jante
6
Bandelette talon
51, 51а
Barrette
16
Barrette de la bande de roulement
15в
Base du bourrelet
44
Bourrage sur tringle
49
Bout du bourrelet
45
Carcasse
32
Carcasse diagonale
32б
Carcasse radiale
32а
Carreaux de la bande de roulement
18
de vitesse
101
Ceinture
33
Chambre a'air
5
Chape
13
de roulement
62г
Coefficient de saturation de la surface du profil
67
Coefficient de saturation de la surface du contact
68
Contour
74а
Cordon de protection
41
Couche
34
Coupe d'un pneu
59, 59а
Crampon
11
D'armature (radial)
32г
Deflecteur
20а
Designation du pneu
97
Dessin
27
Dessin de la bande de roulement
15
Dessin de route
24
Dessin
31
Dessin hiver
28
Dessin
29
Dessin tous terrains
26
Dessin universel
25
Diametre du placage du pneu
65
Diametre exterieur
60
Ecart du talon
72
Enveloppage de la tringle
50
Enveloppe
4
Epaulement
12
Fente
20
Filet de centrage
42
Fils d'acier de la tringle
48а
Flanc
38
Flanc de air
54а
Flanc de decoration
40
62ж
Fond de sculpture
18а
Frequence des fils dans la couche
77
Gomme de flanc
39
Gomme
37
Grosseur de boudin
63
Grosseur du boudin sous charge
63б
Grosseur hors tout
63а
Hauteur de section
66
Indicateur d'usure
22
Indice de charge
101а
Lamelle
20б, 21
Languette
52
Largeur de la bande de roulement
71
Largeur de l'empreinte au sol
69в
Largeur de profil du pneu sans charge
64
Largeur du talon
73
Largeur
71а
Longueur de l'empreinte
69б
du pneu
98
Nappe carcasse
32в
Nappe d'armature
33а
Nappe de renforcement
32д
Nappe de renforcement de la bande de roulement
18в
Nappe de sommet (diagonal)
32г
Nappe sommet (diagonal)
33б, 33в
Nervure de la bande de roulement
17
Numero de'usine
102
Orifices de drainage
53
Partie de bandage de la chambre air
55
Partie de roulement de la chambre air
54
Pas de la sculpture
75
Pas des fils dans une pli
78
Pied de valve
58
Pli
35
Pli rating
100
Pneu bas profil
83
Pneu carcasse
92в
Pneu carcasse textile
92б
Pneu agrande dimensions
87а
Pneu large profil
82
Pneu nappes sommet metalliques
92г
Pneu pression atmospherique
95
Pneu profil extra-bas
84
Pneu avec chambre a'air
2
Pneu avec la pression interieure reglable
94
Pneu avec la protecteur amovible
93
Pneu
92а
Pneu cramponne
10, 92е
Pneu d'avion
96в
Pneu de brouette
96о
Pneu de petites dimensions
89
Pneu de secours
96т
Pneu diagonal
90
Pneu diagonal ceinture
91
Pneu du profil conventionnel
81
Pneu forestier
96м
Pneu
15б
Pneu lisse (neuf)
92д
Pneu lypsoid
85
Pneu moyennes dimentions
88
Pneumatique
1
Pneu neige
96п
Pneu neige-boue
96р
Pneu pour cycles
96к
Pneu pour cyclomoteur
96и
Pneu pour genie civil
96б
Pneu pour agricole
96а
Pneu pour de manutention
96н
Pneu pour motocycle
96ж
Pneu pour roues motrices
96с
Pneu pour scooter
96з
Pneu pour utilitaire
96г
Pneu pour utilitaire
96д
Pneu pour voiture
96е
Pneu radial
92
Pneu
92ж
Pneu sans carcasse
96
Pneu sans chambre air
3
Pneu tous terrains
96л
Pointe de gomme
46
Pont de gomme
18г
Profondeur de sculpture
76
Profondeur de sculpture
23
Progondeur de sculpture restante
18б
Rainure
19
Rapport nominal d'aspect
66а
Rayon de la courbure de la bande roulement
74
Rayon de roulement
62в
Rayon dynamique de roulement sous charge
62б
Rayon libre du pneu
61
Rayon sous charge
62а
Rayon sous charge (statique)
62
Renforcement du commet
8
Retournement des happes
36
Revolutions par
62д
Rouleau pneus
86
Sculpture grosses
7а
Sculpture nervures longitudinales
15а
Sculpture non directionnelle
30
Serie du pneu
99
Size factor
66а
Sous couche de la bande de roulement
14
Surface contour du contact
69
Surface de contact
69а
Surface du contact aux ressants
70
Talon
43
Tringle
47, 48
Type du pneu
80
Valve air-eau
57
Valve de la chambre air
56
Zone de flexion
62е
(Измененная редакция, Изм. N 1).
Приложение
Справочное
ЭЛЕМЕНТЫ ПОКРЫШКИ ПНЕВМАТИЧЕСКОЙ ШИНЫ
В СЕЧЕНИИ РАДИАЛЬНОЙ ПЛОСКОСТЬЮ КОЛЕСА
Черт. 1
Дорожный рисунок протектора
Черт. 2
Универсальный рисунок протектора
Черт. 3
Рисунок протектора повышенной проходимости
Черт. 4
Зимний рисунок протектора
Черт. 5
Карьерный рисунок протектора
Черт. 6
Асимметричный рисунок протектора
Черт. 7
Шина со съемным протектором
в сечении радиальной плоскостью колеса
Черт. 8
Шипы противоскольжения
Черт. 9
Борт покрышки в сечении радиальной плоскостью колеса
Черт. 10
ЭЛЕМЕНТЫ ЕЗДОВОЙ КАМЕРЫ
В СЕЧЕНИИ РАДИАЛЬНОЙ ПЛОСКОСТЬЮ КОЛЕСА
Камерная шина
Черт. 11
Бескамерная шина
Черт. 12
Параметры пневматической шины
Черт. 13
D - наружный диаметр шины; dп - посадочный диаметр шины;
B - ширина профиля шины; H - высота профиля шины;
Rст - статический радиус шины; C - раствор бортов
Профиль шины
Черт. 14
Rпр - радиус кривизны беговой дорожки; C - раствор бортов;
Bб - ширина борта покрышки
Шины обычного профиля и широкопрофильная
Черт. 15
Арочная шина
Черт. 16
Пневмокаток
Черт. 17
Диагональная шина
Черт. 18
Радиальная шина
Черт. 19


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/49/gost_71590.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
